墨趣Vivid 05｜朱印一方——组件发布与边界的工程哲学
一幅写意画完，画师取出一方朱红印章，蘸上印泥，"啪"地盖在画角。不描、不改、不润色——印文分毫不差，边界清清楚楚。这方印不是画的一部分，但没有它，画就不完整。
前四篇拆了留白、宣纸、五色、一气呵成。这些技术沉淀下来，自然会有一个问题：它们应该以什么形态交付给另一个工程师？ 本文的回答是——一方朱印。一个边界清晰、版本确定、只做一件事的 C 组件。
不画整幅山水，只递一方朱印。
你需要读过 01-04，或者至少理解 Frame Buffer、Alpha 混合、确定性渲染管线这三个核心概念。
引子：画角那方朱印
一幅写意山水，最后一道工序不是画，是印。
画师取出一方石印——可能是"大痴道人"，可能是"清湘老人"——蘸上朱砂印泥，在画角"啪"地盖上。然后搁笔。整幅画完成。
这方印有几个特征：
- 它是独立的。 印不参与山水构图——山是山，水是水，印是印。各司其职。
- 它是确定的。 同一方印，盖一百次，印文完全一致。刻好了就不再改。
- 它有清晰的边界。 印泥只在印章的凹凸面上——印面之外的石头不沾朱砂。边界就是印章的轮廓。
- 它不抢画的风头。 印只在画角一小块区域，不抢远山的淡、近树的浓。但它在那里——你知道画是谁画的。
- 它不能被"差不多"。 刻印不能"差不多就行"——刀锋偏一丝，印文就错。印文错了，整幅画的归属就错了。
- 在嵌入式软件工程里，一个 C 组件的交付，和盖一方朱印共享同一套哲学：
独立、确定、边界清晰、不抢管线的风头、不能"差不多"。
这里需要区分两个视角。在前四篇的技术语境中，印章是画面上的 OSD 水印/浮层——它叠在山水画角，是渲染管线的一个输出元素。而在交付语境中，印章的"印面与刀法"对应组件的 API 契约与集成边界——印面多大、刀路多深，决定了它在客户管线中能盖多准、不越界。同一方印，两个视角：技术层看它盖在哪，交付层看它怎么刻。
前四篇里，我们拆解了嵌入式 GUI 渲染的核心问题：Alpha 通道就是留白、像素格式就是宣纸质地、图层混合就是墨分五色、双缓冲就是写意不改笔。这些技术的总和，自然会沉淀为一个东西——一个可以交付给另一个工程师的 C 组件。
本文不画山水了。本文只谈一方印：它该怎么刻、盖在哪、边界在哪。
一、刻印——API 即印面
印章是怎么刻出来的
一方印章的诞生：
- 选石：寿山石、青田石、巴林石——不同的石头硬度不同，适合不同的刀法和风格。选石决定了印章的物理基础。
- 设计印稿：在纸上写出印文（通常是篆书），确定布局、疏密、粗细。这一步决定了印面最终的视觉效果。
- 上石：将印稿反贴在石面上（或直接反写），确保刻出来的是正的。反一次，正一次——镜像关系不对，印文全错。
- 奏刀：用刻刀沿着印稿线条，一刀一刀刻进石面。刀锋下去，石头碎屑崩开——刀路不能回头，回头就是毛边。
- 试印：蘸印泥，在纸上试盖一次。看印文是否清晰、布局是否舒服。不行——磨掉重刻。
C 组件的 API 设计，每一步都有对应。
选石：依赖策略决定物理边界
印章的石头选错了，刻到一半石头崩了——重来。
组件的"石头"是依赖。前四篇反复强调的一个原则：MVP 阶段零外部依赖。 不是"尽量少依赖"——是"零"。标准 C 库已经是唯一的外部合约。不需要 libpng、不需要 freetype、不需要 cairo——在 MVP 阶段，连中文文本渲染都可以延后。
为什么？因为外部依赖是组件边界上最不可控的变量。依赖库的版本更新、API 变更、平台兼容性——每一项都是投入时间处理的"石头裂纹"。当你的组件只有 C 标准库作为外部合约时，它可以被编译进任何一个有 C 编译器的嵌入式项目。
中文文本延后到 SDK v1.0——不是做不到，是有意为之。MVP 验证的是架构决策，不是功能完备性。英文等宽位图字体覆盖了 80% 的 POC 验证场景（OSD 时间戳、通道名、置信度标签都是英文+数字）。
设计印稿：API 表面积的精确控制
篆刻有一句话："疏可走马，密不透风。"印面的布局，疏处可以跑马，密处风都透不过。API 设计遵循同一原则——该暴露的暴露干净，不该暴露的一个字节都不露。
组件的公开接口只有三个函数和两个结构体：
// 公开头文件：include/vividoverlay/vo_api.h // 三个函数——"疏可走马"：只给你三个入口 vo_ctx_t *vo_init(const vo_config_t *config); int vo_render(vo_ctx_t *ctx, const vo_detection_t *dets, int count); void vo_destroy(vo_ctx_t *ctx); // 两个结构体——"密不透风"：每个字段都有不可移除的理由 typedef struct { uint32_t fields_mask; // 位掩码：字段有效性（支持 Semver 字段扩展） uint32_t id; // 目标 ID int16_t x, y, w, h; // 检测框 uint8_t class_id; // 类别 uint8_t confidence; // 置信度 0-100 // 新增字段只能追加到此行之后，禁止移动/删除已有字段 } vo_detection_t; typedef struct { int width; int height; int stride; // 从 drmModeCreateDumbBuffer() 返回的 pitch 传入，组件不自行计算 uint32_t pixel_format; // 必须匹配 DRM 原生格式 int max_detections; // 预分配，不是运行时上限 } vo_config_t;
这就是全部公开表面。没有回调注册、没有事件循环、没有线程管理、没有配置文件的解析——这些不是组件该做的事。
API 设计的底线规则：
- 公开 API 前缀
vo_，内部函数前缀vo__（双下划线） 。一眼能分辨哪些是合约、哪些是实现。 vo_detection_t字段只增不删、不改、不移。 IR 结构体的字段顺序和位置是 ABI 合约的一部分。新增字段通过fields_mask位掩码标识有效性——老客户不需要重新编译。- 所有公开头文件包含安全免责宏。 不是"免责声明藏在某个角落"——是
#include头文件的那一刻，安全边界就在代码里。
上石：接口即镜像——调用方的视角反过来
印稿上石需要"反贴"——印章上的字是反的，盖出来才是正的。这个过程是印稿 → 镜像 → 石面 → 镜像 → 纸上——两次镜像，回到正向。
API 设计同样需要"上石"这一步——不是写完函数签名就结束了，而是要从调用方的视角反过来审视：
- 调用方怎么拿到检测结果？→ 客户写适配器把 AI 输出转为
vo_detection_t[]——这是客户的责任，组件不碰 AI 推理 - 调用方怎么提供视频帧？→ 客户通过
vo_config_t里的 stride 和 pixel_format 告知 Buffer 属性，组件通过 HAL 层适配 - 调用方怎么拿到渲染结果？→
vo_render()直接写入客户传入的 Buffer 指针——没有内部拷贝、没有隐藏的中间 Buffer - 调用方怎么合成到屏幕？→ 客户管线自己管——DRM atomic commit / GStreamer 合成 / Qt 嵌入，组件不参与
这就是"上石"——你设计 API 的时候想的不是"我怎么写方便"，而是"他拿到的镜像是对的吗"。
二、钤印——组件在客户管线的"落地"
印泥的干湿决定了印文在纸上的表现
印章刻好了。但盖出来的效果，一半在印、一半在印泥。
印泥太湿——钤印后印文周围洇出一圈朱砂晕染，边界模糊。印泥太干——印文断裂、断续。只有干湿适中，印文才边界清晰、色泽饱满。
组件的"印泥"是客户管线的合成上下文。组件只管输出 RGBA Buffer——这块 RGBA Buffer 如何与客户的视频帧合成、叠在哪一层、用什么格式——这些是客户管线的事。组件的"边界清晰"取决于一个前提：客户管线也清楚自己的边界。
组件不替客户做这些决定。但组件应该在文档里说清楚自己期望什么样的合成上下文：
组件输出： 格式：预乘 Alpha RGBA8888（或 DRM 汇报的原生格式） 坐标：原点 (0,0) = Buffer 左上角，X 右 Y 下 Alpha：逐像素精确，0=完全透明，255=完全不透明 语义：此 Buffer 为"叠加层"——客户管线负责将其与视频帧合成 客户管线负责： - 将此 Buffer 与视频帧按 Z 序合成（视频帧在下，叠加层在上） - 如需格式转换，在客户管线侧完成（不在组件内） - 确保合成后的最终帧提交给显示控制器（DRM atomic commit / 等效操作）
这就是"印泥说明书"——不是告诉客户"你该怎么操作"，是告诉客户"你拿到的是什么、你需要准备什么"。
盖印的位置——组件在系统架构中的坐标
一方印章不会盖在山水正中间——它盖在左下角或右下角，不抢画面的视觉中心。

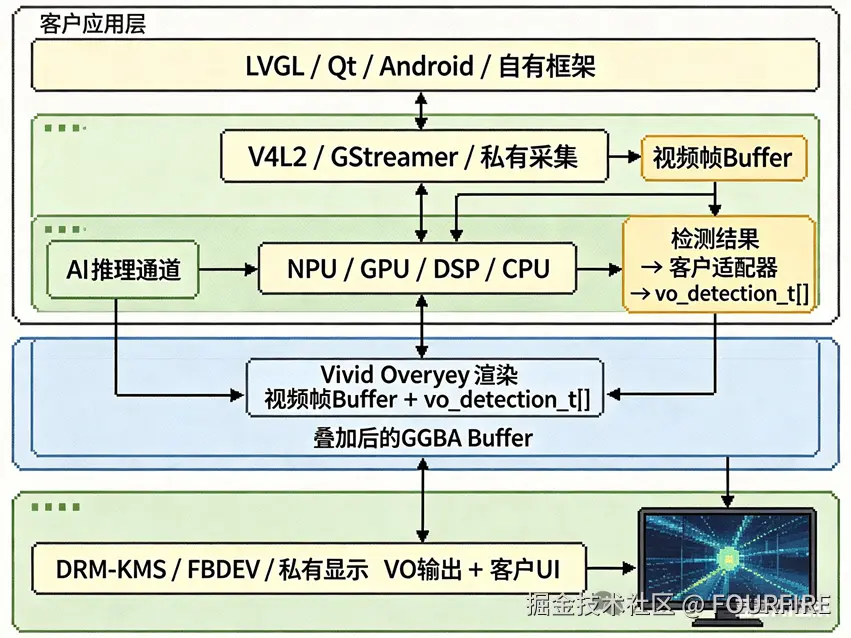

组件在客户系统中同样有一个明确的位置——不抢 C 位：
客户应用层（LVGL / Qt / Android / 自有框架） │ ├─ 采集管线（V4L2 / GStreamer / 私有采集） │ └─ 视频帧 Buffer │ ├─ AI 推理通道（NPU / GPU / DSP / CPU） │ └─ 检测结果 → 客户适配器 → vo_detection_t[] │ ├─ ★ Vivid Overlay 渲染组件 ★ ← 本文这方印 │ └─ 输入：视频帧 Buffer + vo_detection_t[] │ └─ 输出：叠加后的 RGBA Buffer │ └─ 显示管线（DRM-KMS / FBDEV / 私有显示） └─ 合成 VO 输出 + 客户 UI → 屏幕
组件的输入是视频帧 Buffer 和检测结果 IR，输出是叠加后的 RGBA Buffer。上下游各司其职——组件不向上游管采集、不向下游管显示。
三、印不重刻——版本、兼容与 Semver 纪律
刻好的印不能改
石印一旦刻好，印文就固定了。想改印文？磨掉整块印面，重新刻——但磨掉的这方印，已经和原来不是同一方了。
这是软件版本管理的理想形态——API 一经发布，不可修改。只能新增，或者发布新版。
组件采用 Semver（语义化版本）——但 Semver 的三个数字在嵌入式 C 库的上下文中需要更精确的定义：
| 版本号 | 触发条件 | 对客户的影响 |
|---|---|---|
| MAJOR（X.0.0） | 公开 API 签名变更 / vo_detection_t 字段被移除或重排 / 渲染行为有可见差异 | 需要重新编译 + 回归测试 + 更新 golden checksum |
| MINOR（0.X.0） | 新增 API 函数 / vo_detection_t 末尾追加字段 / 新增 HAL 后端 | 可选升级，不破坏现有代码 |
| PATCH（0.0.X） | 修复 bug / 性能优化 / 不改变任何公开行为 | 二进制替换即可 |
注意：MAJOR 的触发条件包含了"渲染行为有可见差异"。这意味着哪怕 API 没变——如果 Alpha 混合的舍入策略调整了、检测框线宽改了——也要升 MAJOR。因为在工业 HMI 的语境下，"看起来一样"不够——"逐字节一致"才够（04 已证）。
这就是"不改笔"在版本管理上的延伸：客户一旦集成了某个版本的组件，那个版本的输出就是 golden baseline。组件升级如果改变了渲染输出，必须让客户知道——以 MAJOR 版本号的方式。
fields_mask 的 Semver 兼容
vo_detection_t 里有一个容易被忽略的字段 fields_mask——它是一个 32 位位掩码，每一位代表一个字段是否"有效"。它不是实现细节——是 ABI 兼容性的基石。
当 MINOR 版本在 vo_detection_t 末尾追加了一个 float velocity 字段：
// v0.1.0: vo_detection_t { fields_mask; id; x, y, w, h; class_id; confidence; } // v0.2.0: 末尾新增 velocity { fields_mask; id; x, y, w, h; class_id; confidence; velocity; } #define VO_FIELD_VELOCITY (1 << 6) // v0.2.0 新增位
v0.1.0 的客户代码不设置 VO_FIELD_VELOCITY 位，v0.2.0 的组件看到这位没设置——跳过 velocity 的处理。v0.2.0 的客户代码设置了这一位，v0.2.0 的组件处理它。同一个二进制，新老客户都能用。
这就是"字不可改，但章可以在边上加一个'白文'（阴刻）小印"——新增内容不影响已有内容。
四、边界即印缘——四条红线的技术翻译
印章的轮廓就是它的边界
印章盖在纸上，朱砂只在印章的凹凸面上——印面之外的石头不沾印泥。这个"不沾"就是印章的物理边界。
第一条：不碰 BSP 与驱动。 技术翻译：组件不包含 ioctl(DRM_...) / open("/dev/fb0") / mmap(dri_fd, ...) 等任何直接操作内核接口的代码。Frame Buffer 的分配、映射、显示提交——全部由客户在调用 vo_init() 之前完成。组件只接受一个已经映射好、可读写的 Buffer 指针。
组件内部通过 HAL 层定义抽象的 Buffer 操作接口：
// HAL 抽象——组件不碰内核，只碰这片抽象 typedef struct { void *(*map)(int fd, size_t size); // 映射，由客户或 HAL 后端实现 void (*unmap)(void *ptr, size_t size); // 解除映射 void (*flush_cache)(void *ptr, size_t size); // Cache 同步（可选） } vo_hal_buffer_ops_t;
HAL 后端有两个实现路径：hal_soft.c（纯 C 通用降级路径——零平台依赖）和 hal_simd.c（NEON/SIMD 优化）。客户也可以自己实现 HAL ops——因为它是函数指针表，不是编译期绑定的。
第二条：不碰触屏与输入。 技术翻译：组件 API 不接受任何输入事件。没有 vo_handle_event() 函数。没有回调注册。组件不知道触摸屏的存在。
第三条：不含 AI 运行时。 技术翻译：组件不链接任何推理框架（TensorFlow Lite / ONNX Runtime / ncnn）。输入是 vo_detection_t[]——一个已经结构化的检测结果数组。AI 推理已在上游完成。
第四条：不接定制与远程调试。 技术翻译：组件不暴露内部状态的查询/修改接口。没有 vo_set_debug_callback()。没有运行时配置热加载。没有网络通信模块。编译参数通过 vo_config_t 在 vo_init() 时传入，之后不可变。
四条红线的技术翻译合在一起，定义了组件的架构边界——不是"功能做不了"，是"边界守得住"。这方印只盖在这一小块区域——不在框外的纸面留下任何朱砂。
五、前四篇的技术沉淀——这方印是怎么刻出来的
本文用了"朱印"这个隐喻，但它背后对应的是一个自然的技术演进：
- 01 的留白（Alpha 通道） → 组件 IR 结构体的
fields_mask位掩码设计 + 每像素 Alpha 的精确语义 - 02 的宣纸质地（像素格式/Stride/带宽） → HAL 层的 Buffer 抽象 + 格式选择约束文档 + Stride 从内核读回的铁律
- 03 的墨分五色（图层叠加/预乘 Alpha/防晕染） → 渲染流水线的 Z 序 + 16bpc 中间精度 + 脏矩形扩展策略
- 04 的一气呵成（确定性管线/帧校验和/测试纪律） → Semver + golden checksum CI 门禁 + 热路径零分配
附录：隐喻-技术映射表（全系列汇总）
| 水墨概念 | 技术实体 | 公式/接口 | 出处 |
|---|---|---|---|
| 留白 / 计白当黑 | Alpha 通道（A=0 精确写入） | memset(canvas, 0, h*stride) | 01 |
| 生宣洇墨 | 非预乘 Alpha 黑边 | Black Fringe 根因 | 01/03 |
| 熟宣不洇 | 预乘 Alpha / 像素对齐 | Out = Src + Dst×(1-α) | 01/03 |
| 宣纸帘纹 | Stride / Cache line 对齐 | ALIGN(w×bpp, alignment) | 02 |
| 矾水配比 | 像素格式（BPP/通道布局） | 约束方程 | 02 |
| DMA-BUF 零拷贝 | 不换纸 | dma_buf_fd() + mmap | 02 |
| 墨分五色（水配比） | 五层 Z 序 + 预乘 Alpha | 逐层混合 | 03 |
| 现蘸现调 | 非预乘 Alpha（混合时乘法） | Src×α + Dst×(1-α) | 03 |
| 含水的墨 | 预乘 Alpha（存储即混合） | Src + Dst×(1-α) | 03 |
| 防晕染 | 脏矩形扩展 + 16bpc 中间精度 + 预乘域滤波 | Dirty Rect + 2px + dither | 03 |
| 意在笔先 | 确定性管线（预分配/预排序/定点） | 零浮点 + 确定性排序 | 04 |
| 一气呵成 | 帧预算 33.3ms ±1ms 抖动 | VSync + Page Flip | 01/04 |
| 落笔无悔 | Golden checksum CI 门禁 | CRC-32C 帧校验和 | 04 |
| 刻印（奏刀） | API 设计：疏可走马、密不透风 | 3 函数 + 2 结构体 | 05 |
| 上石（反贴印稿） | API 镜像审视：调用方视角 | 适配器责任划分 | 05 |
| 钤印（盖印） | 组件集成：RGBA Buffer 输出 + 客户合成 | 合成上下文约定 | 05 |
| 印不重刻 | Semver + fields_mask 字段兼容 | MAJOR/MINOR/PATCH | 05 |
| 印缘（轮廓） | 四不碰：BSP/输入/AI/定制 | 四条架构边界 | 01-05 |
| 朱印一方 | Vivid Overlay C 组件 | Apache 2.0, 零依赖, 纯输出 | 05 |
全系列回顾
| 篇序 | 标题 | 核心隐喻 | 核心技术 |
|---|---|---|---|
| 01 | 水墨写意给嵌入式GUI的3个反直觉启发 | 留白、墨色、不改笔 | Alpha / 图层 / 双缓冲 |
| 02 | 宣纸的质地 | 纸的纤维、矾水、尺幅 | 像素格式 / Stride / 带宽方程 / DMA-BUF |
| 03 | 墨分五色 | 五色透叠、水调墨、防晕染 | Z序 / 预乘Alpha / 16bpc / DirtyRect边缘扩展 |
| 04 | 一气呵成 | 意在笔先、落笔无悔 | 确定性管线 / 帧校验和 / CI门禁 / 测试金字塔 |
| 05 | 朱印一方 | 刻印、钤印、印不重刻 | API设计 / Semver / HAL抽象 / 四不碰架构边界 |
本文仅代表个人技术观点，不构成商业承诺或功能安全认证依据。 工业现场应用需自行评估 IEC 61508 / ISO 13849 合规性。 写意留白，是艺术的呼吸；管线确定，是工程的底线。 《墨趣Vivid》不画整幅山水，只递一方朱印。 用像素作画，以边界为框。 05 / 05 ｜全系列完
