手把手扒光 Android DeliQueue 底裤Android DeliQueue 源码级解析，Android 17

MessageQueue 现状

全局锁竞争与优先级反转 (Priority Inversion)
- 现状：主线程（Looper）拿消息、子线程发消息、或者删消息时，全都要抢同一把锁。
- 劣势：如果某个低优先级的后台网络线程正在疯狂发消息（占用了锁），此时主线程正好收到了底层极其高优的 VSYNC 信号准备进行 UI 绘制（doFrame），主线程会被迫在锁外排队等待。这直接导致了帧率截止时间的错失，引发明显的界面卡顿（Jank）。
O(N) 的插入与遍历损耗
- 现状：当发来一个指定执行时间（when）的消息时，系统必须加着锁，从头开始遍历单向链表，直到找到合适的位置插入。
- 劣势：当队列中积压了大量消息时，每次插入的时间复杂度都是 O(N)。且在遍历期间，整个系统处于锁死状态。
丑陋且低效的同步屏障 (SyncBarrier)
- 现状：为了让 UI 绘制消息优先执行，旧版会在链表头插一个 target 为 null 的“屏障节点”。
- 劣势：主线程在循环时，一旦看到屏障，就必须在链表里使用 while 循环不断往后找，直到找到第一个标记为异步的消息。这种寻找也是 O(N) 复杂度的，拖慢了高优消息的调度速度。
危险且复杂的移除操作 (removeMessages)
- 现状：为了从队列中删掉特定的消息，必须加锁遍历整个链表，找到后还要小心翼翼地修改前后节点的指针使其断开。高并发下极其容易出错或死锁。

二、数据结构解析

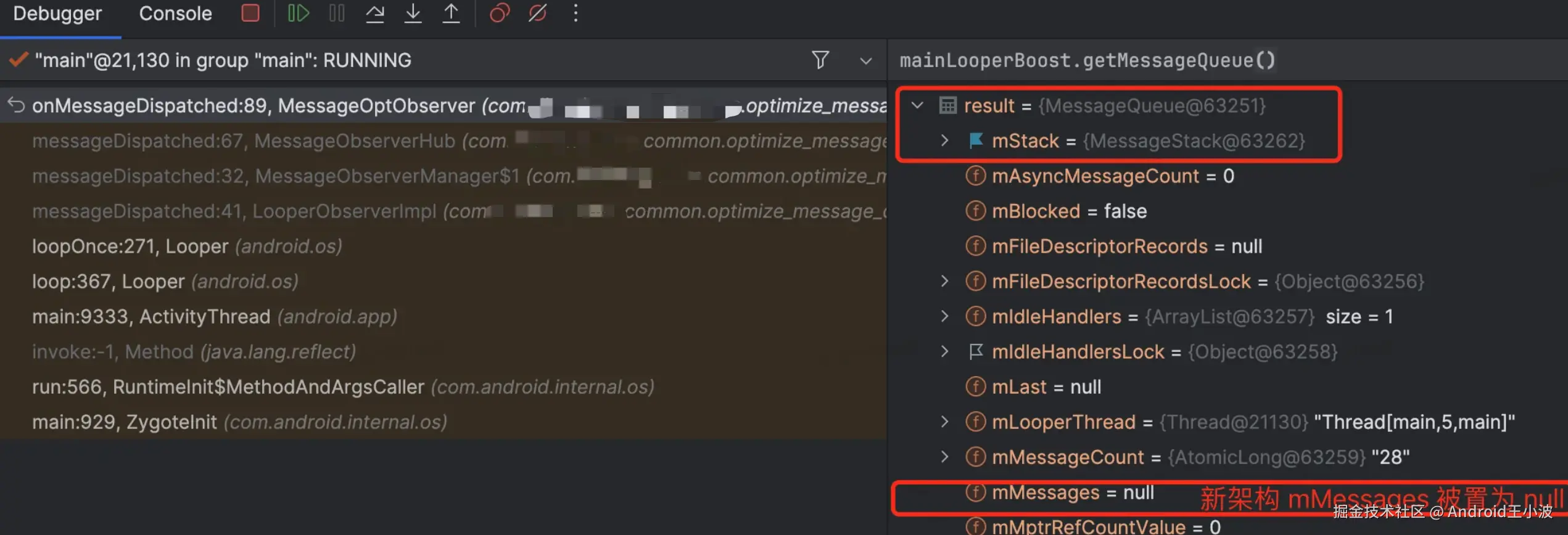

DeliQueue/MessageQueue.java

源码：cs.android.com/android/pla…

public final class MessageQueue {
	private static final String TAG = "DeliQueue";
  private native void nativePollOnce(long ptr, int timeoutMillis); /*non-static for callbacks*/
  ...
  ...
  MessageStack mStack = new MessageStack();
}

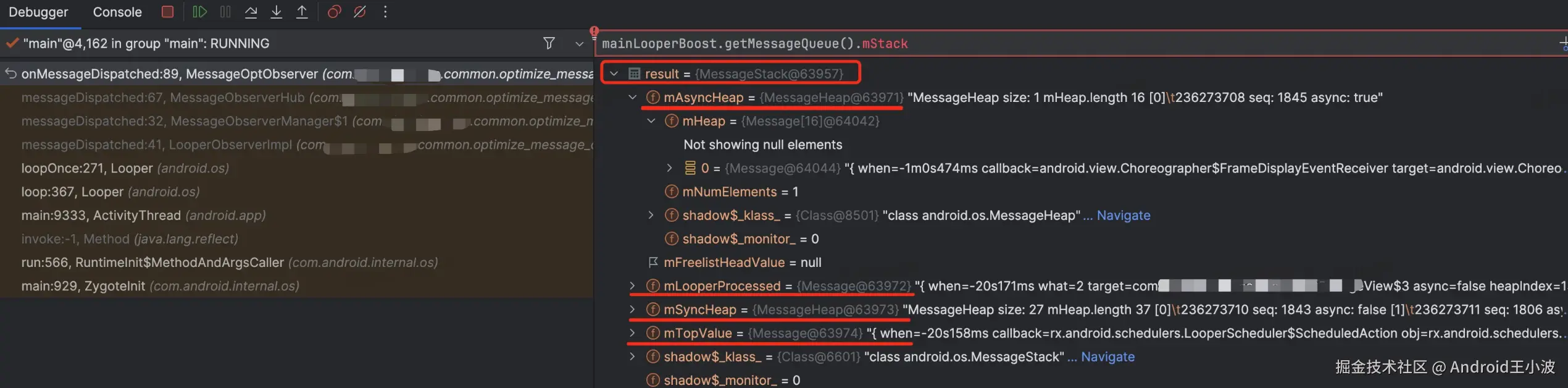

MessageStack.java

源码：frameworks/base/core/java/android/os/MessageStack.java

public final class MessageStack {
    private static final String TAG = "MessageStack";

    private static final VarHandle sTop;
    private volatile Message mTopValue = null;

    private static final VarHandle sFreelistHead;
    private volatile Message mFreelistHeadValue = null;

    // The underlying min-heaps that are used for ordering Messages.
    private final MessageHeap mSyncHeap = new MessageHeap();
    private final MessageHeap mAsyncHeap = new MessageHeap();

    // This points to the most-recently processed message. Comparison with mTopValue will indicate
    // whether some messages still need to be processed. This value excludes the quitting sentinel.
    private Message mLooperProcessed = null;
    ...
    ...
}

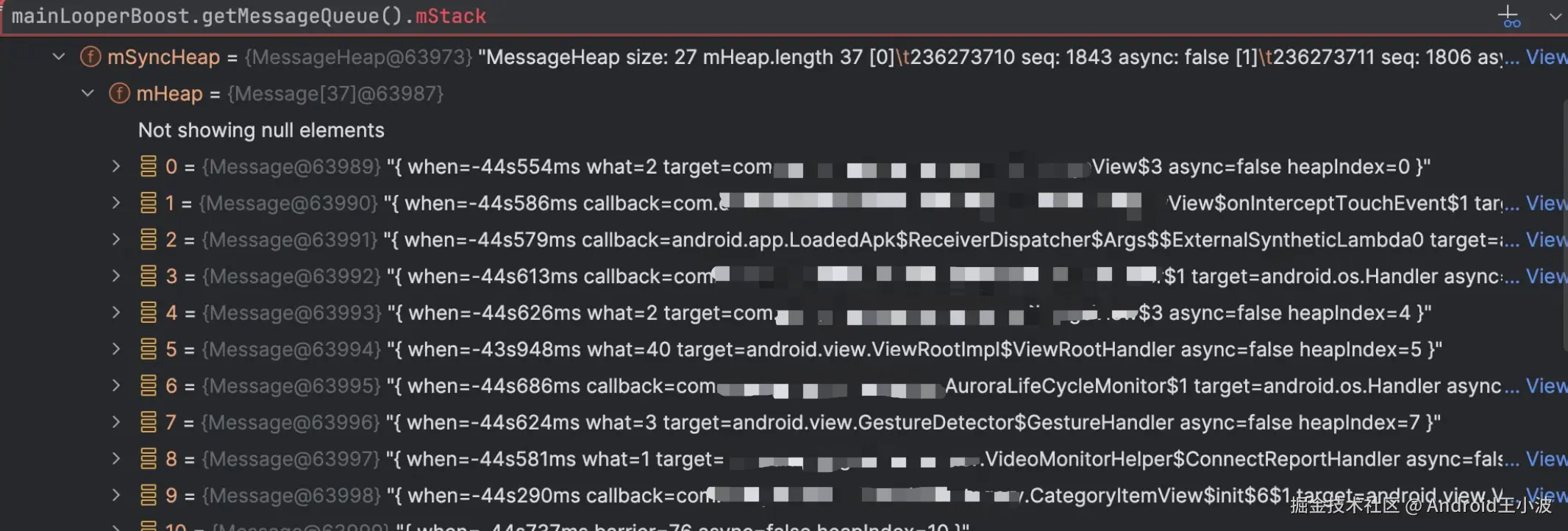

`mSyncHeap` 与 `mAsyncHeap` （双堆架构）

在旧版的 LegacyMessageQueue 中，为了保证界面的高优先级渲染，Google 发明了“同步屏障（SyncBarrier）”：一旦开启屏障，只有打上了 setAsynchronous(true) 标记的异步消息（通常是 Choreographer 的 doFrame 等界面绘制消息）才能被优先执行，普通同步消息会被阻塞。这种逻辑在单向链表中需要用大段的 while 循环去判断，极易导致死循环和锁竞争。

在新的架构中，Google 用“结构设计”替代了“算法逻辑”：

mSyncHeap （同步消息最小堆） ：主线程维护的用于存放所有普通/同步消息的优先级队列（按 when 排序）。
mAsyncHeap （异步消息最小堆） ：专门用于存放通过 setAsynchronous(true) 标记的高优先级异步消息。

当主线程在 MessageQueue.next() 中挑选下一个要执行的消息时，它不再需要去判断什么“同步屏障标记节点”了。它只需要做极其简单的数据结构判决：

检查是否存在同步屏障（现在只是一个标志位）。
如果存在，直接去 mAsyncHeap 的堆顶拿消息，完全忽略 mSyncHeap。
这种双堆隔离设计，让主线程寻找最高优渲染消息的时间复杂度降到了 O(1)，极其高效。

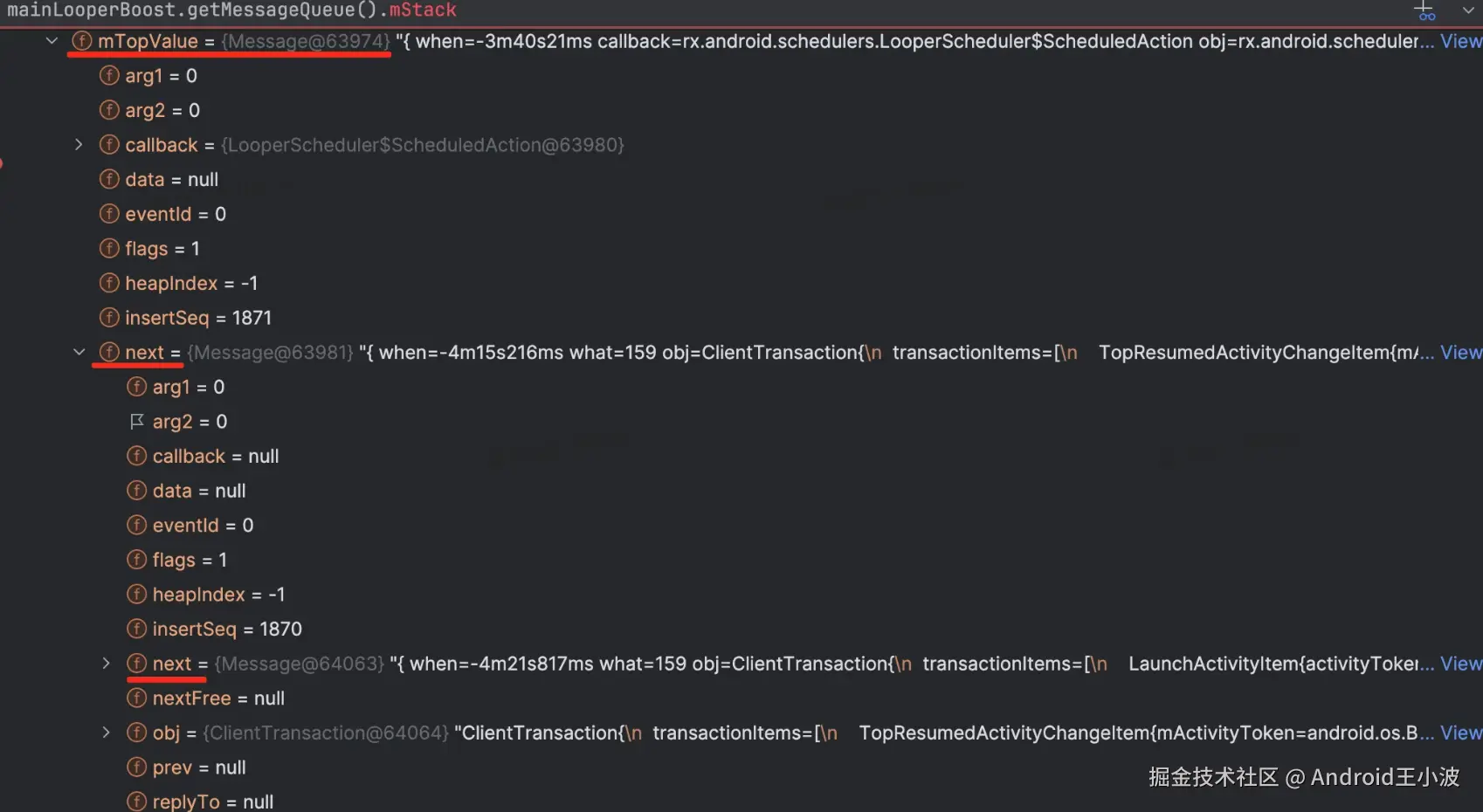

`mTopValue` （无锁状态核心标识）

mTopValue 实际上指向了并发栈 mStack 的栈顶元素（Top Node） 。

它就是 Google 提到的 Treiber Stack（无锁并发栈） 的最核心指针。所有多线程高并发调用 sendMessage 时，底层执行的 CAS（Compare-And-Swap） 原子操作，抢夺和替换的就是这个 mTopValue 的引用。
只要一个子线程成功把自己的 Message 挂到了 mTopValue 上，并且把原先的 mTopValue 设为了自己的 next，压栈就成功了。
它的类型是 Message（它就是一个消息链的起点，只不过这个链是临时的，随时会被主线程一把抓走）。

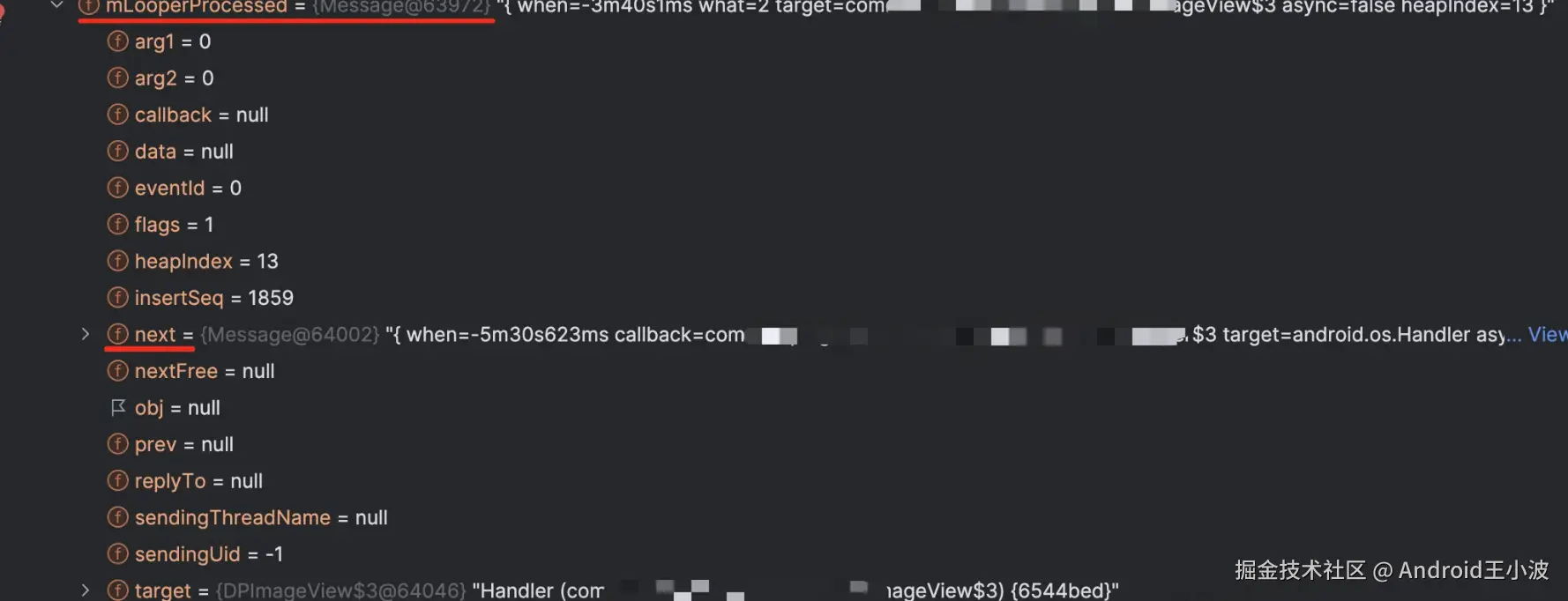

`mLooperProcessed` （排空游标 / 水位线）

在传统的队列中，如果你要把一个消息从“接收区”移到“工作台”，你需要做物理删除（把节点的指针断开），这必不可免地需要加全局锁，否则子线程刚好在这个时候插消息，链表就断了。

但在 DeliQueue 中，为了绝对的无锁，主线程（Looper）绝对不会去修改/断开并发栈上的链表结构！ 它只做只读遍历。

既然不断开链表，那主线程怎么知道哪些消息是“新来的”，哪些消息是“上一轮已经拿去 Heap 里的”呢？

答案就是 mLooperProcessed （Looper 已处理游标） 。它就是一个“书签”，记录了主线程上一次扫描到了哪里。

三、场景逻辑推演

消息生产阶段

我们假设这 4 个消息中有异步的绘制消息和普通的同步消息：

Msg1 (普通同步消息)
Msg2 (异步渲染消息，带有 setAsynchronous(true))
Msg3 (普通同步消息)
Msg4 (异步紧急消息，带有 setAsynchronous(true))

以下是加入了双堆（Dual-Heap）变化的完整推演过程：

初始状态：系统刚启动

入口与书签：
- mTopValue = null （无锁并发栈为空）
- mLooperProcessed = null （主线程还没看过任何消息）
消费者工作台 (双堆) ：
- mSyncHeap = [] （普通消息堆为空）
- mAsyncHeap = [] （异步消息堆为空）

第一轮：子线程发消息 (高并发入栈)

子线程 A 发送 Msg1 (普通消息)：
- 利用 CAS，让 Msg1.next = null，然后更新 mTopValue = Msg1。
子线程 B 发送 Msg2 (异步消息)：
- 利用 CAS，让 Msg2.next = Msg1，然后更新 mTopValue = Msg2。

📝 此时的数据结构状态：

mStack 结构： mTopValue -> [Msg2(异)] -> [Msg1(同)] -> null

mSyncHeap : [] (未搬运)

mAsyncHeap : [] (未搬运)

第二轮：主线程 (Looper) 醒来，开始搬运与分拣 (heapSweep)

主线程进入 MessageQueue.next()，立刻执行 heapSweep：

确定区间：主线程看到当前 mTopValue 是 Msg2，自己的书签 mLooperProcessed 是 null。
顺藤摸瓜并分拣 (从 Msg2 开始向下遍历，遇到 null 停止)：
- 抓取 [Msg2(异)]，发现它带有异步标记，执行 SiftUp 插入 mAsyncHeap。
- 往下看，抓取 [Msg1(同)]，发现它是普通同步消息，执行 SiftUp 插入 mSyncHeap。
- 再往下看，遇到 null，等于书签 mLooperProcessed，立刻停止扫描！
更新书签：主线程把刚刚扫描起点的 Msg2 记作新书签：mLooperProcessed = Msg2。

📝 此时的数据结构状态：

mStack 结构： mTopValue -> [Msg2(异)] -> [Msg1(同)] -> null (主线程不修改指针，保留原状)

mSyncHeap : [ Msg1 ] (按 when 排序)

mAsyncHeap : [ Msg2 ] (按 when 排序)

随后，主线程根据是否有 SyncBarrier，从相应的 Heap 堆顶取出消息执行。

第三轮：子线程又发新消息

在主线程执行上面消息的过程中，其他线程又发来了新消息：

子线程 C 发送 Msg3 (普通消息)：
- 利用 CAS，让 Msg3.next = Msg2，然后更新 mTopValue = Msg3。
子线程 D 发送 Msg4 (异步消息)：
- 利用 CAS，让 Msg4.next = Msg3，然后更新 mTopValue = Msg4。

📝 此时的数据结构状态：

mStack 结构： mTopValue -> [Msg4(异)] -> [Msg3(同)] -> [Msg2(异)] -> [Msg1(同)] -> null

(假设 Heap 里的消息由于未到触发时间，还暂存在工作台上)

第四轮：主线程 (Looper) 再次醒来搬运

主线程执行完手头的活，再次进入 MessageQueue.next() 执行 heapSweep：

确定区间：主线程看到最新的 mTopValue 变成了 Msg4。书签 mLooperProcessed 是 Msg2。
顺藤摸瓜并分拣 (从 Msg4 开始向下遍历，遇到 Msg2 停止)：
- 抓取 [Msg4(异)]，它是异步消息，执行 SiftUp 插入 mAsyncHeap。 (此时 mAsyncHeap 会根据 Msg4 和 Msg2 的触发时间重新排序) 。
- 往下看，抓取 [Msg3(同)]，它是普通同步消息，执行 SiftUp 插入 mSyncHeap。 (此时 mSyncHeap 会根据 Msg3 和 Msg1 的时间排序) 。
- 再往下看，发现是 [Msg2(异)]。
- 拦截生效：Msg2 等于书签 mLooperProcessed，主线程知道：Msg2 和它后面的 Msg1，我上一轮已经分拣过了，立即停止扫描！
更新书签：主线程把最新的起点 Msg4 记作新书签：mLooperProcessed = Msg4。

📝 最终的数据结构状态：

mStack 结构：依然保持那一串长长的链表 (旧节点会随着内存回收机制逐步被清理，我们这里不深究释放过程)。

mSyncHeap : [ Msg1, Msg3 ] (内部已按 when 的时间先后排好序)

mAsyncHeap : [ Msg2, Msg4 ] (内部已按 when 的时间先后排好序)

核心变化

加上双堆变化后，能明显感觉到这套架构的强悍之处：多线程把无序的、什么类型都有的消息“一锅粥”地全倒在 mTopValue 上。而主线程就像一个极其熟练的图书管理员，通过 mLooperProcessed 游标精准地拿到新书，然后有条不紊地把它们分别塞进“同步书架(mSyncHeap)”和“异步书架(mAsyncHeap)”。

当 UI 渲染的信号（VSYNC）到来需要开启同步屏障时，主线程连看都不看同步书架一眼，直接去异步书架拿书，没有丝毫的迟疑与遍历的损耗！

消息消费阶段

📝 前情提要，此时主线程的工作台状态：

mSyncHeap : [ Msg1(同), Msg3(同) ] (内部已按 when 时间先后排好序，假设 Msg1 最早)
mAsyncHeap : [ Msg2(异), Msg4(异) ] (内部已按 when 时间先后排好序，假设 Msg2 最早)

第五轮：消费阶段 - 出堆与决策 (The Poll Phase)

主线程收割完新消息后，开始从工作台拿取消息执行。

场景 1：当前没有同步屏障 (Normal Mode)

对比堆顶：主线程看到桌子上两堆书。它取出 mSyncHeap 的最顶层（最早）消息 Msg1，和 mAsyncHeap 的最顶层消息 Msg2。
公平竞争：比较 Msg1.when 和 Msg2.when，谁的时间更小（谁该先执行）就选谁。假设 Msg1 时间更早。
弹出堆顶：从 mSyncHeap 弹出 Msg1。
墓碑与时间校验：
- 检查 Msg1 是否被标记为墓碑（Tombstone，即被调用了 removeMessages 取消）？
- 如果没有被取消，检查 Msg1.when 是否小于等于当前时间？
返回执行：如果一切正常，主线程的 MessageQueue.next() 将 Msg1 递交给 Looper，Looper 随后调用 Msg1.target.dispatchMessage() 执行代码。

📝 消费后状态： mSyncHeap : [ Msg3(同) ] ， mAsyncHeap : [ Msg2(异), Msg4(异) ]

场景 2：当前开启了同步屏障 (SyncBarrier Mode)

前提：此时底层收到了 VSYNC 信号，即将要开始进行极其重要的 UI 绘制，为了保证不掉帧，系统向消息队列插入了一个“同步屏障”节点（或设置了屏障标志）。

直接抄近道：主线程发现有同步屏障！它直接无视 mSyncHeap（哪怕里面的 Msg3 其实早就过期了该执行了）。
单推异步堆：主线程只盯着 mAsyncHeap 看，取出最顶层的 Msg2。
弹出堆顶：从 mAsyncHeap 弹出 Msg2。
墓碑与时间校验：
- 检查 Msg2 是不是墓碑？不是。
- 检查 Msg2.when 到时间了吗？到了。
返回执行：主线程将 Msg2 递交给 Looper，去执行极其关键的界面渲染工作。

📝 消费后状态： mSyncHeap : [ Msg3(同) ] (继续被阻塞)， mAsyncHeap : [ Msg4(异) ]

第六轮：消费阶段 - 无事可做与休眠 (The Park Phase)

假如主线程飞速执行完了 Msg1 和 Msg2，现在又回来 MessageQueue.next() 找事情做。 (假设此时没有新消息发来， mLooperProcessed 也没有变化) 。

对比堆顶：主线程对比剩下的 Msg3 和 Msg4。
发现未到期：假设虽然选出了 Msg3，但是它规定的执行时间是在 2 秒后。
计算时差与休眠 (epoll_wait) ：
- 主线程更新自身状态标志为 STACK_NODE_TIMEDPARK（定时休眠）。
- 计算距离 Msg3.when 还有 2 秒，调用底层 nativePollOnce(ptr, 2000) 进入休眠，交出 CPU 控制权。

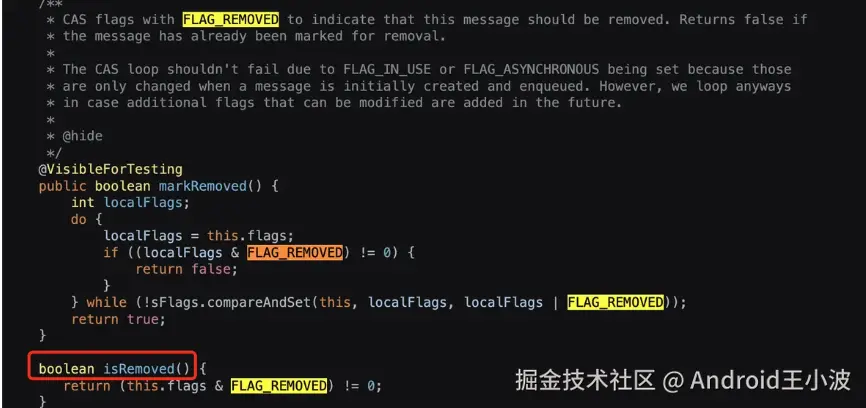

第七轮：消费阶段 - 墓碑机制发威 (Tombstone Deletion)

这里补充一个在旧版极难处理，而在 DeliQueue 中极为优雅的场景：取消消息。

假设在上面的休眠期间，由于用户退出了当前页面，业务代码调用了 handler.removeMessages(Msg4.what)。

标记墓碑 (惰性删除) ：系统不会去遍历 mAsyncHeap 找到 Msg4 然后把它删掉（因为这会破坏堆结构，且极其低效）。系统只会在底层的数据标记上，将匹配的 Msg4 设为 Tombstone（墓碑/已取消） 。
休眠结束，醒来干活：时间到了，主线程醒来。假设此时终于轮到 Msg4 在 mAsyncHeap 的最顶端了。
弹出并校验：主线程弹出 Msg4。在进入执行前的“墓碑校验”环节，发现：哦？这个 Msg4 已经被立了墓碑。
直接丢弃：主线程二话不说，直接把 Msg4 当垃圾丢进内存回收池（Freelist），不将它递交给 Looper。
继续循环：主线程重新去对比如今堆顶的消息，寻找下一个合法受害者。

核心变化

看完整个消费阶段，可以发现 DeliQueue 最大的两点颠覆：

同步屏障被“物理结构化”了：过去是在一条链表里用 while 循环苦苦寻找带异步标记的消息（O(N)），现在是两个完全分离的书架，找异步消息就是直接拿最上层那本（O(1)）。
删除操作被“惰性化”了：过去为了删一个消息需要遍历链表、断开前后指针，还得加锁防并发。现在仅仅是贴个“墓碑”标签，等这个消息浮出水面准备执行时，直接像弹飞灰尘一样弹掉。

四、流程图解析

graph TD
    classDef stack fill:#fff3e0,stroke:#f57c00,stroke-width:2px,color:#000000;
    classDef process fill:#e3f2fd,stroke:#1565c0,stroke-width:2px,color:#000000;
    classDef heap fill:#e8f5e9,stroke:#2e7d32,stroke-width:2px,color:#000000;
    classDef loop fill:#f3e5f5,stroke:#8e24aa,stroke-width:2px,color:#000000;
    classDef decision fill:#e8eaf6,stroke:#3949ab,stroke-width:2px,color:#000000;

    %% 主入口
    Start(("主线程 Looper 调用 MessageQueue.next")):::loop --> CallSweep

    %% heapSweep 流程
    subgraph HeapSweep ["🧹 heapSweep 转移过程"]
        CallSweep["执行 mStack.heapSweep()"]:::process

        ReadTop["读取当前 mTopValue 指针(获取此刻最新栈顶)"]:::process
        CallSweep --> ReadTop

        SetCurrent["设置游标: current = mTopValue"]:::process
        ReadTop --> SetCurrent

        CheckEnd{"current == mLooperProcessed? 或者 current == null?"}:::decision
        SetCurrent --> CheckEnd

        CheckEnd -- "No (发现未处理的新消息)" --> ProcessNode["处理 current 节点"]:::process

        ProcessNode --> CheckAsync{"current.isAsynchronous()"}:::decision

        CheckAsync -- "Yes (是异步高优消息)" --> SiftAsync["SiftUp 插入排序到 mAsyncHeap"]:::heap
        CheckAsync -- "No (是普通同步消息)" --> SiftSync["SiftUp 插入排序到 mSyncHeap"]:::heap

        SiftAsync --> NextNode
        SiftSync --> NextNode

        NextNode["current = current.next (沿着单向链表往下看)"]:::process
        NextNode --> CheckEnd

        CheckEnd -- "Yes (扫到水位线了，增量收割完毕)" --> FinishSweep["更新水位线: mLooperProcessed = mTopValue"]:::process
    end

    %% 出堆消费流程
    subgraph HeapConsume ["双堆消费过程(单线程安全)"]
        FinishSweep --> CheckBarrier{"当前存在 SyncBarrier (同步屏障) 吗?"}:::decision

        CheckBarrier -- "Yes (拦截普通消息)" --> PollAsync["只从 mAsyncHeap 获取堆顶 (最早) 消息"]:::heap

        CheckBarrier -- "No (公平竞争)" --> CompareHeaps["对比 mAsyncHeap 和 mSyncHeap 堆顶的 when 时间"]:::heap
        CompareHeaps --> PollWinner["弹出两者中 when 最小的那个消息"]:::heap

        PollAsync --> PostProcess
        PollWinner --> PostProcess

        PostProcess["判断时间、过滤 Tombstone 最终返回给 Looper 执行"]:::loop
    end

五、时间复杂度

	旧版 MessageQueue	DeliQueue
插入	O(N)	O(1)
移除	O(1)	O(logN)
锁竞争	高	无
