CAD绘制局部放大图方法步骤

0 阅读3分钟

在浩辰CAD看图王电脑版中绘制局部放大图,可严格按以下标准化流程操作,并注意关键细节控制,确保生产施工零误差:

操作步骤详解与注意事项

1、精准定位放大区域

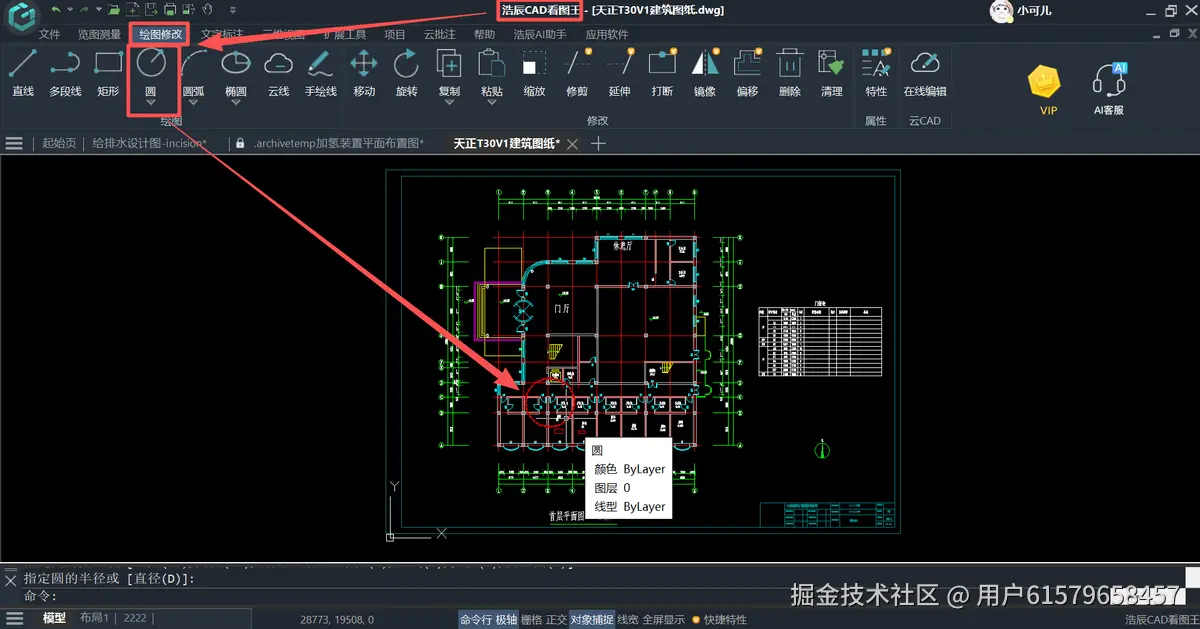

打开图纸后,在【绘图修改】选项卡选择“圆”工具(快捷键C),在需放大的特征处绘制圆形选区。

关键点:圆心应位于特征中心,半径需覆盖所有需标注的细节(如齿轮齿形、螺纹收尾)。若特征不规则,可先用“多段线”绘制闭合边界,再通过“修改”→“编辑多段线”调整形状。

2、无损复制与隔离

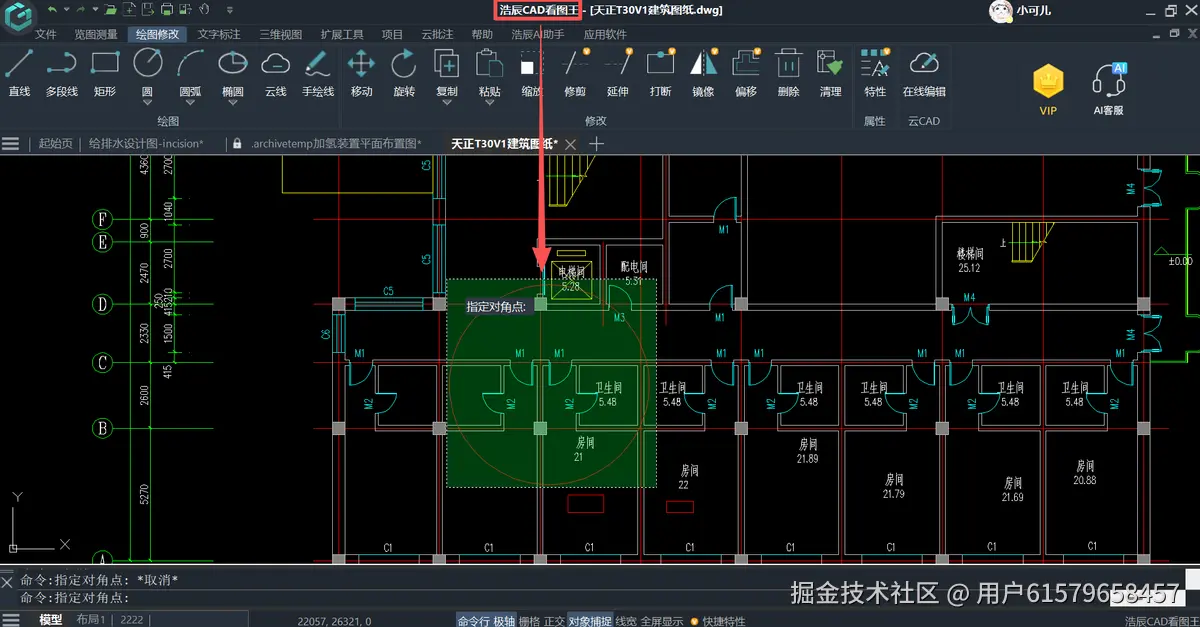

框选圆形区域,按Ctrl+C复制,Ctrl+V粘贴至图纸空白区域(建议距离主视图至少500mm以上,避免重叠)。

关键点:粘贴后立即用“移动”工具(快捷键M)调整位置,确保与主视图无遮挡。若复制后图形消失,检查“图层控制”是否误关目标图层。

3、精细化修剪与清理

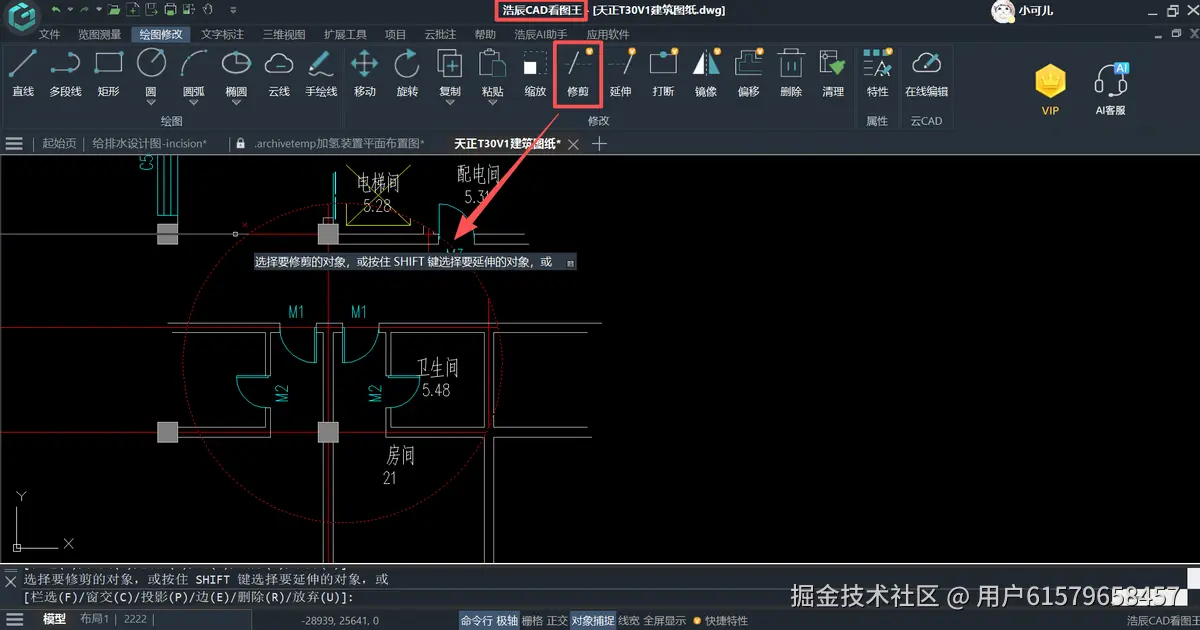

选中圆形区域,使用“修剪”工具(快捷键TR),点击圆外多余线段自动删除;配合“删除”工具(快捷键E)清理圆外其他实体(如标注、文字)。

关键点:修剪前确认“修剪边界”为圆形,避免误删圆内内容。若圆内存在嵌套块,需先“分解”块(快捷键X)再修剪。

4、比例精确缩放

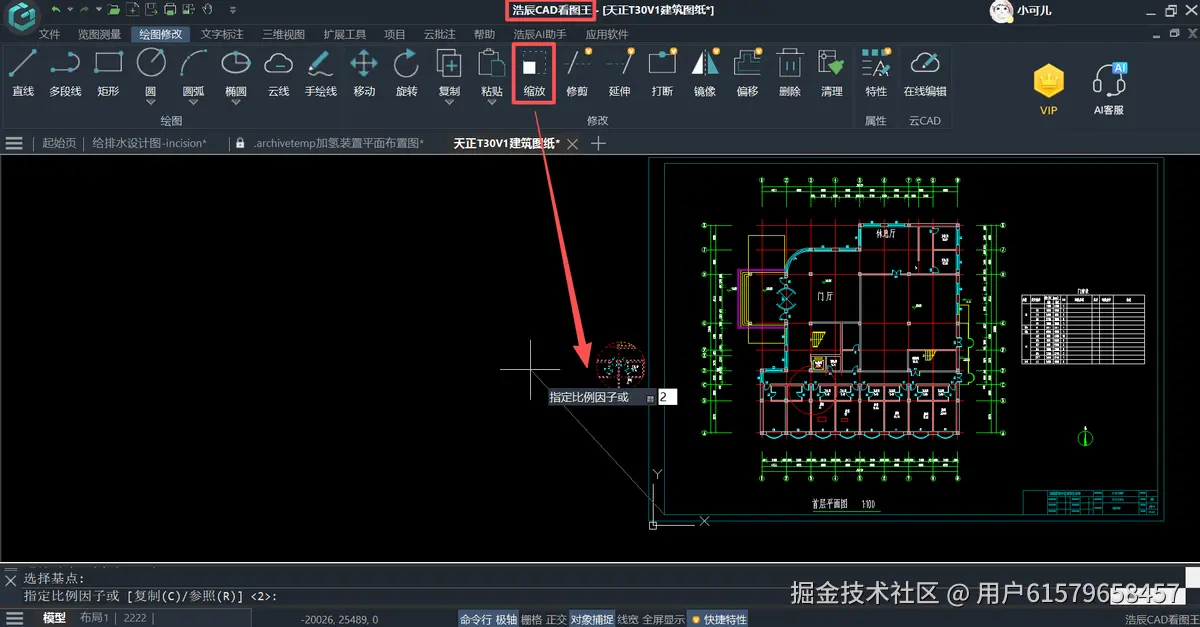

选中局部图形,输入“缩放”命令(快捷键SC),指定基点(通常为圆心),输入比例因子(如2倍需输入2,0.5倍输入0.5)。

关键点:缩放后检查标注尺寸是否自动更新。若未更新,需在“标注样式”中设置“主单位”→“比例因子”与缩放比例一致。

5、块化管理与复用

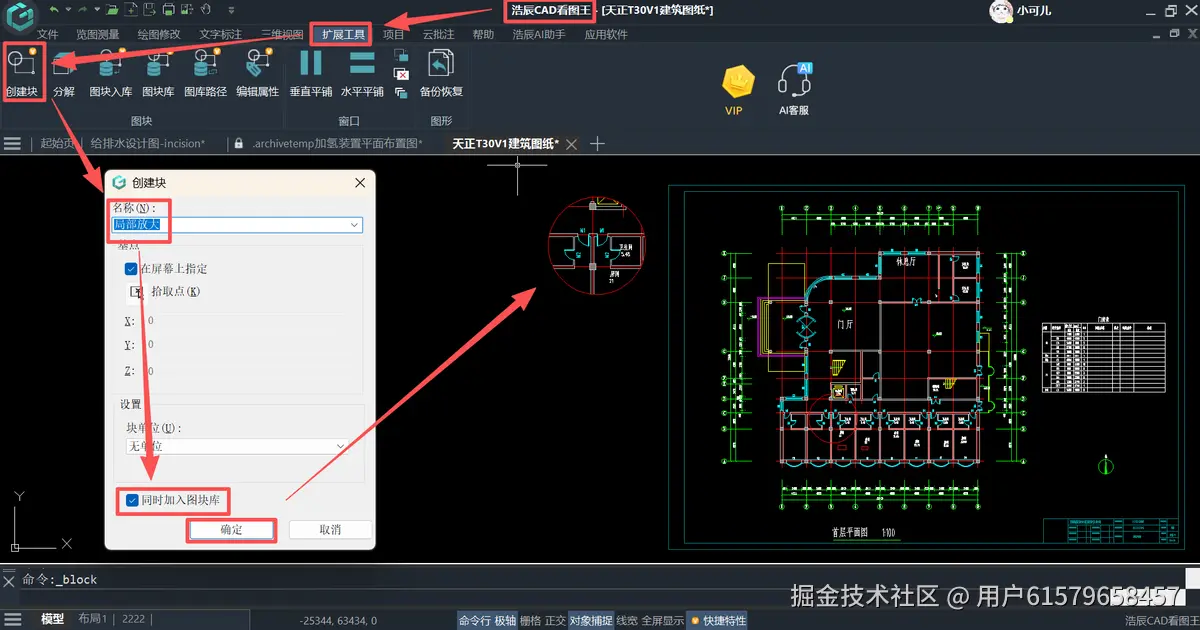

选中放大后的图形,点击【扩展工具】→“创建块”(快捷键B),命名块(如“齿轮齿形放大图”),勾选“同时加入图块库”。

关键点:设置块基点为特征中心,便于后续插入时对齐。图块库支持分类管理,可按专业(机械/建筑/水电)或项目归档。

6、智能插入与调用

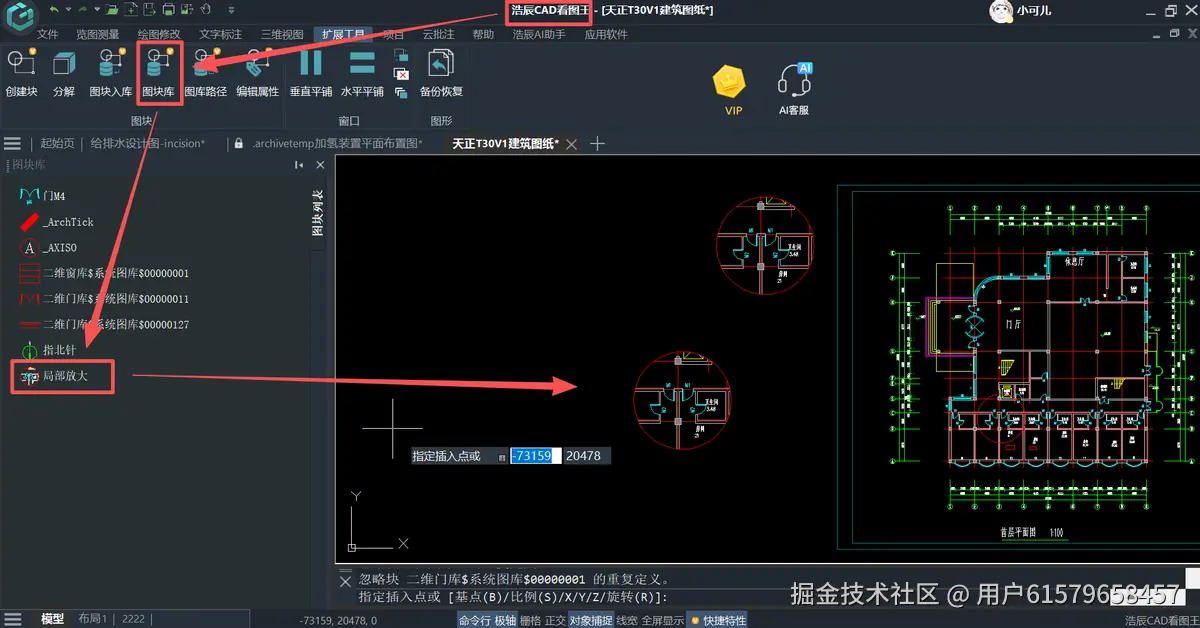

在需插入位置点击【扩展工具】→“图块库”,选中目标块,指定插入点、比例和旋转角度。

关键点:插入时按住Shift键可约束水平/垂直方向,避免倾斜。若需更新块内容,右键选择“块编辑器”修改并保存。

场景化应用技巧

  • 精密机械制造:放大后需添加“公差标注”(如±0.01mm),并在“标注样式”中设置“公差”选项卡为“对称”或“极限偏差”。
  • 建筑施工:放大节点图需关联“钢筋符号”或“焊接符号”,可通过“符号库”快速插入。
  • 水电暖通:复杂管件需使用“三维视图”验证空间关系,避免二维放大后产生视觉误差。

效率提升建议

  • 使用“视图”→“视口”创建多视口布局,主视图与放大图同步显示,便于对比。
  • 通过“测量”工具验证放大后尺寸是否与主视图一致(如主视图某线段长10mm,放大2倍后应为20mm)。
  • 定期清理图块库冗余块,避免文件过大影响性能。

浩辰CAD看图王电脑版通过上述流程可实现局部放大图的高效绘制,结合其文件处理、打印输出、图纸转换等全流程功能,可全面满足设计、施工、生产各环节的精细化需求。建议用户实际操作时结合具体项目特征调整参数,并利用软件内置的“帮助文档”或“在线客服”解决个性化问题。
