在当代企业的数字化转型节奏中，“提高开发与办公效率”几乎是每个CTO/VP挂在嘴边的KPI。然而，一家企业规模一扩大、内部角色一复杂，业务流程往往第一个“翻车”。流程走到哪靠催、卡在哪无反馈、系统换个人换个事就得更改大量硬编码折腾个一两周，这些低效协作的痛点稍不留神，就能让几十上百名开发人员困在无尽的重复“救火”中。
传统解决思路是砸人写后台状态机加复杂权限配置，最后前端显示出来还只是死板几个“待办/已办”入口，运维还得靠人肉跟踪。而我们要卷透的，是一种更激进的新范式：通过流程可视化和模型驱动，剥离业务逻辑与编码实现，让流程可设计、可执行、也可随时热修改。
结合我们近期深度使用JNPF的经验，本文从技术底层解剖一个基于BPMN 2.0标准的企业级工作流引擎是如何通过全链路可视化，将开发效率提高3倍以上，并让团队协作从痛点陷阱走向高效透明的。
一、痛点实录：为什么说“流程”正在拖垮你的开发
1. 状态机硬编码杀死了敏捷
多数团队一开始做业务流，都是以“if/else追加节点状态枚举表+硬写流转函数”开局的。以跨部门报销为例，前端从填单到部门领导，再到财务岗或CEO签字，涉及路由规则、与会签权限。这其中状态迁移、条件判断、错误回滚等核心逻辑，都需要开发手动写大量防御代码。一旦业务规则从“金额超过5000元改走总监审批”变为“超过3000元走总监”，就得重新部署上线。
本质缺陷是流程逻辑固着在代码深处，导致变更依赖研发排期，更可怕的是流程执行状态对外近乎黑盒，谁审批谁驳回只能查数据库的流转日志。这在高效协同的今天，几乎是致命的降维打击。
2. 跨系统集成：胶水代码变成灾难
现代企业办公离不开钉钉、企微、飞书，还涉及SAP、金蝶、CRM等外部系统。传统的编码集成方式需要在每个节点前后嵌入大量硬连线的API或Script脚本，并用自己的重试机制，极不稳定。稍微改动一个集成目标，整层胶水代码都要遭殃。
3. 业务和研发间的信息鸿沟
任何涉及多部门审批的场景，产品经理画流程脑图，后端又要用代码推敲状态迁移，业务无法直观理解目前在哪个步骤卡住，只能不断通过IM喊话。这种“人治+代码”的成本不是线性增加，而是指数级攀高。
所以近两年来，越来越多团队开始直接上低代码可视化的工作流引擎，其中最典型的就是JNPF。 JNPF的本质并非简单的“SAAS拖拽玩具”，而是一套深度基于BPMN标准、可私有化、可全源码交付的企业级流程驱动底座。
二、技术架构拆解：JNPF对标传统状态机的三板斧
JNPF采用了Java（Spring Cloud）和.NET Core双技术栈并行的微服务架构，企业可根据现有技术栈灵活选型。
在工作流引擎层面，它基于Activiti深度定制适配并原生支持BPMN 2.0标准。核心工作流模块围绕可视化拖拽设计、连接器架构和规则模型驱动三大支柱展开。
- 可视化拖拽设计：所有流程节点（开始、用户任务、服务任务、各种网关、子流程边界事件）都可以从左侧图标栏拖入画布。它抛弃了原始的JSON/XML手配方式，直接通过图形化配置生成BPMN标准XML描述文件，引擎解析后直接生成可执行实例。
- 连接器与规则驱动：比如企业要对接外部“金蝶订单系统”或“钉钉通知”，在JNPF中已有标准连接器封装，只需拖入填写对应配置。审批分支的决策逻辑，如“金额小于1000走普通经理，大于10000走财务总监”，可直接在流程连线上以Spring EL表达式配置，无需Goto语句和状态常量。
- 模型驱动和变量上下文解耦：JNPF为每个流程实例维护一套统一的流程变量上下文（类似轻量级K-V池），各个自动/人工节点只需声明自己需要的入参或产出，无需再传入海量胶水数据传输对象。
这种“模型驱动+可视化操作+上下文自动流转”的三板斧策略，让企业能够迅速从手撸几千行硬编码状态机死循环中解放出来。
三、流程设计器的核心技术内幕：直击可视化底层
我们打开JNPF流程设计器，画布上可以自由通过鼠标拖拽编排各种BPMN模型元素，实际上它的前端采用 Vue3 + Element-Plus架构，核心流程建模基于bpmn.io开源社区的bpmn-js引擎深度扩展。bpmn-js原生支持全套BPMN图形渲染，同时内置了拖拽、连线合法性校验、自动布局等交互特性。
理论上JNPF团队对其进行了巨量定制，比如在用户任务节点上添加了增强属性面板（审批人设置、操作按钮权限、SpEL条件注入、超时升级配置等），同时支持自定义从bpmn流程图模型中导出增强型BPMN XML。
1. 智能分支式灵活性

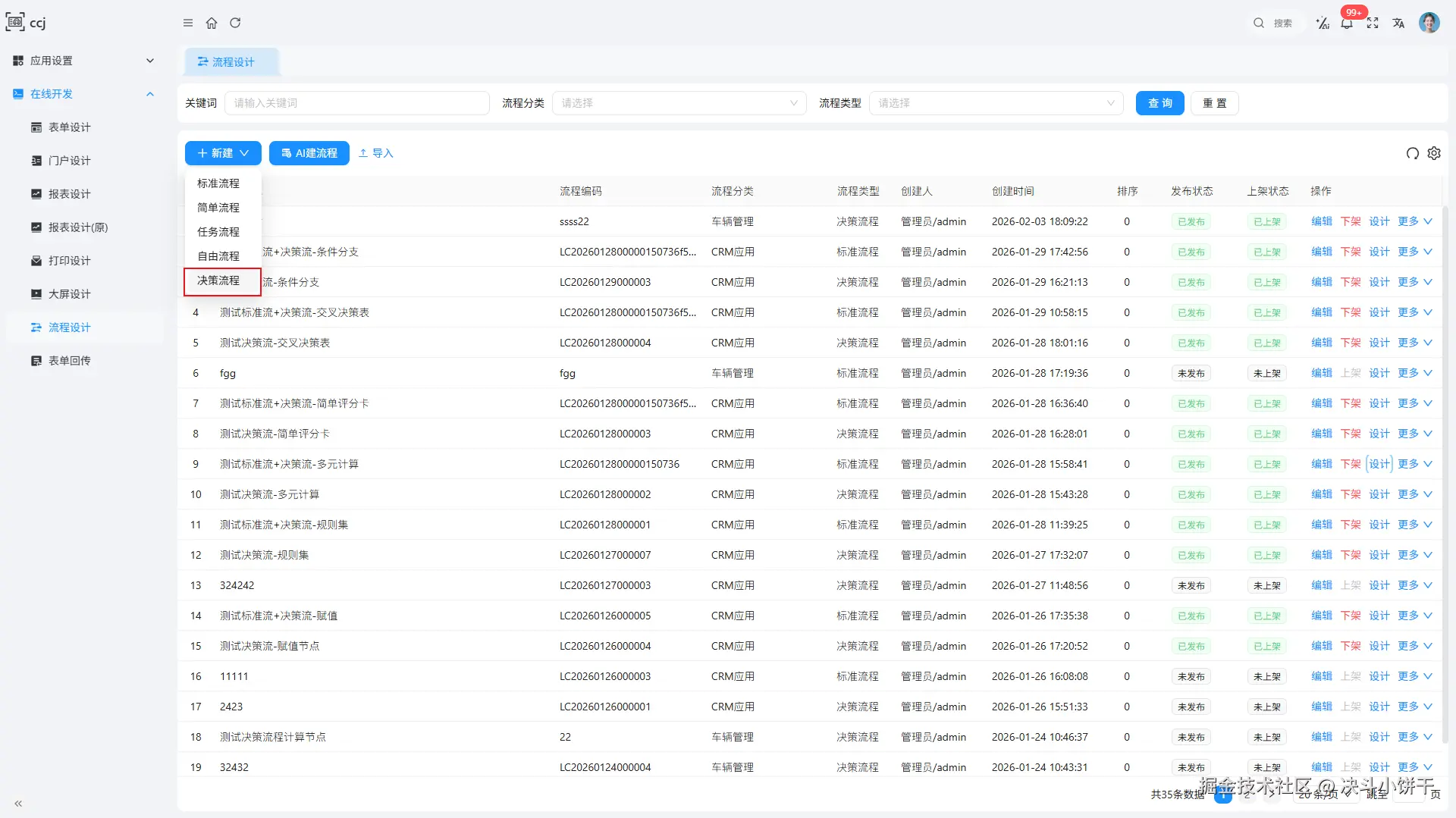

JNPF的可视化分支操作不仅体现在简单的单选/多选，其智能决策和分支路由模块尤其适合复杂业务。在JNPF V6.2中新增了决策流程，支持漏斗型决策和覆盖型决策两种模式。漏斗型决策是只要有一个规则判定不通过，立刻终止流程无需进入后续审批，而覆盖型决策要走完所有环节，再统一输出汇总结果。
同时支持规则集和赋值节点的组合判定，例如在供应商评级中，根据交货及时率、合格品率自动打分判定等级。在交叉决策表中，根据报销部门、费用类型和金额区间的组合规则，能自动分流，有效减少了硬编码的判断杂音。
2. 自由流程打破固定链路
更加亮眼的是JNPF V6.1推出的自由流程功能。按照传统的固定流程建模，你得事先配死所有审批人路径。但在类似跨多部门临时采购或应急审批场景，审批处理人可以直接在“自由节点”指定下一步流向甚至根据情况提前结束工单。在引擎底层会通过动态任务分配器，来实时修改未完成的流程令牌指向，但仍保留所有审计日志，确保既灵活又合规。
四、不可避开的引擎之争：JNPF底层引擎VS传统Activiti/Camunda/Flowable
1. 主流开源工作流引擎对比
很多开发者在开源社区做技术自研时经常遇到几个开源大户。
- Activiti：轻量级且易于集成，社区热度随时间有所下降，部分来自Alfresco的支持减少；
- Flowable：从Activiti独立分叉并大力迭代，性能比Activiti高，且在高并发场景（大规模流程启动）更具优势，多动态扩展支持DMN标准；
- Camunda：全工具链最丰富，起步更早拥有高稳定监控分析面板和可视化编排，但性能在极限压力测试下（例如50并发10000流程实例）仍表现优秀。
性能测试表明三者差距主要在极限压力吞吐层面，Flowable大并发略占优，且Camunda在中小规模并发下更快。
2. 为什么JNPF不选裸开源而做深度自研
JNPF并没有简单用Camunda Modeler或Flowable设计器直接套壳，而是在底层引擎之上深度扩展改造了可视化设计器和管理集群。参考它目前深度遵循BPMN2.0规范，但增加了更落地中国本土化业务需求的功能，比如钉钉/企微对接开箱即用，自由流程本土逻辑，达梦、人大金仓等国产化数据库无缝适配，以及一体化的全链路监控运维管理后台。另外JNPF的引擎扩展大量通过责任链模式监听器来处理节点前后脚本注入。如果你想完全掌控避免黑盒，买JNPF是直接获得全部Java源码可二次修改。
因此对于大型团队，JNPF相当于套上现代化可视化UI和预制集成组件的超级流程基座，不需要从零手攻高度复杂的Camunda或Flowable API。
五、效率量化和协作可见性实践
实际体验中，一个在传统模式需要80人日编码的多重复杂OA全链路（审批、并行会签、自动生成PDF、外部邮件通知、超时自动升级），在JNPF配置基本3人天左右就实现了稳定流转，效率粗略提升10倍。
此外更冲击我的是协作透明。流程在实际运行的同时，管理员在后台监控大屏可看到所有正在运行和完成的流程实例，查看每个节点停留时间与责任人。对于跨部门协作业务设计，在开发时业务人员通过拖拽原型也能直接参与验证变更。强大的监控面板搭配精细化权限管控（可精确到某一部门甚至一个人的数据元素权限），大幅降低扯皮成本。
六、争议与思考：低代码工作流是否会取代高端开发
这是每个高阶工程师都会问的恐惧问题。我的观点是：低代码可视化工作流无法取代理解业务架构、处理极限高并发或底层极复杂计算的工程师，但它能强力剥夺大量复制粘贴写if/else状态机的平庸开发工作。
围绕低代码工作流，高阶开发的重点将往上迁移。我们将更多精力放在制定适合企业的高阶业务模型，构建统一的全链路可观测性和监控接入SLO，以及开发自定义复杂决策算法甚至AI智能风控接入流程编排节点。
JNPF刚好实现“无代码快速拖拽+代码增强扩展”的双轨模式。你可以实现90%的标准化流程图形化配置，同时支持开发者编写自定义脚本、Spring Bean组件或Java插件代码嵌入，应对个性化深度场景。
七、总结与避坑实战建议
如果你也想用低代码/纯代码快速落地协作流程：
- 基于JNPF打造工作流：建立业务场景和流程类型精准匹配。对线性固定审批不要错选复杂决策流程，对重大灵活应急场景别固执用死板标准流程。
- 权限先行：无论在标准或自由任务节点，配置合理的Role/Data权限避免越权乱象。
- 充分使用流程变量上下文：在跨节点数据往来的场景，尽量基于流程变量存取数据不用手写大量表冗余。
- 善用监控面板：定期检查卡点节点并推进优化，淘汰低效节点。
实现“流程一键可视化”并不遥远，只要你敢于破除固化思维。借助JNPF这套硬核BPMN底层引擎+现代化技术栈，相信任何一个团队都能告别低效人治，真正将时间用于驱动业务创新而非做状态机的阶下囚。
