Android系统启动流程分析

本文结合资料和Android11源码，分析下设备从上电到用户界面 (HomeActivity) 的整个过程。如有遗漏或者错误之处，欢迎指出。

Android系统启动分为‌底层系统启动‌和‌应用系统启动‌两个阶段。

一、底层系统启动 (Linux内核与驱动层)

1.1 系统上电与Bootloader引导

当设备接通电源或复位后，CPU会从预先定义的复位向量地址（通常是ROM的零地址）开始执行指令。

关键过程如下：‌

1. CPU复位‌：CPU上电复位，程序计数器(PC)指向启动ROM的起始地址。
2. 执行固化启动代码‌：CPU读取并执行ROM中固化的初始引导代码。
3. Bootloader的作用‌：Bootloader类似于PC的BIOS，其主要职责是：
   • 初始化硬件设备（时钟、存储器、串口等）。
   • 建立内存空间映射。
   • 设置并准备启动参数。
   • 加载并验证操作系统内核镜像，最终将控制权移交给内核。
4. 加密与解锁‌：生产商通常对Bootloader加密以保障系统安全和完整性。解锁Bootloader将允许加载非官方系统，但会带来安全和稳定性风险。

1.2 Linux内核启动

Bootloader将‌内核镜像‌（在嵌入式系统中多为压缩镜像zImage）加载到指定内存地址，并跳转到该地址执行。

内核启动主要流程：‌

1. 内核解压与自引导‌：如果是压缩镜像，先进行自解压。
2. 核心初始化‌：架构相关代码初始化处理器、建立异常/中断向量表、初始化页表等。
3. 通用内核初始化‌：
   • 初始化系统核心调度器。
   • 初始化内存管理。
   • 初始化进程间通信(IPC)机制。
   • 创建并初始化init进程的进程控制块（PID=1）。
   • 初始化设备驱动、虚拟文件系统(VFS)等。
4. 驱动初始化‌：内核通过静态编译或动态加载的方式初始化各类设备驱动。
5. 挂载根文件系统‌：内核根据启动参数，将指定的存储分区（通常是只读的ramdisk或系统分区）挂载为根文件系统。
6. 启动第一个用户空间进程‌：内核启动的最后一步是查找并执行根文件系统中的/init程序。若成功，内核启动完成，控制权移交给init进程。

二、应用系统启动

Linux内核启动后，Android特有的用户空间启动过程开始。init进程是这一切的发起者。

2.1 init进程与系统初始化

init是Android系统的第一个进程（PID=1），是所有后续进程的祖先进程。它在Android 11中的主要工作流程：‌

1. 初始化Log系统与内核模块‌。
2. 解析配置文件‌：
   • init.rc‌：主配置文件，使用特定语法定义了启动阶段、动作、服务和命令。
   • /system/etc/init/‌， ‌/vendor/etc/init/‌， ‌/odm/etc/init/‌：引入了分区的.rc配置文件，用于定义各子系统服务，实现了更好的模块化。
3. 执行启动阶段‌：根据配置文件按顺序执行early-init、init、late-init、post-fs-data、late-fs等不同阶段的动作。
4. 启动属性服务(Property Service)‌：属性服务是Android中一个重要的键值对存储与通信系统。init进程作为属性服务的管理者，提供setprop/getprop功能，并监听/dev/__properties__目录。
5. 进入事件循环‌：初始化完成后，init进程进入一个无限循环，负责：
   • 响应属性改变事件。
   • 管理和重启那些在.rc文件中定义为“critical”的关键服务。
   • 处理子进程信号。

2.2 Zygote进程启动与Dalvik/ART预加载

init进程根据init.rc中zygote服务的定义启动Zygote。在Android 11中，通常启动的是 ‌zygote64‌或 zygote32。

示例配置：‌

service zygote /system/bin/app_process64 -Xzygote /system/bin --zygote --start-system-server --socket-name=zygote
    class main
    priority -20
    user root
    group root readproc
    socket zygote stream 660 root system
    onrestart write /sys/android_power/request_state wake
    onrestart write /sys/power/state on
    onrestart restart audioserver
    ...
    writepid /dev/cpuset/foreground/tasks

Zygote的核心作用：‌

1. 创建Java虚拟机‌：Zygote进程启动时，会初始化一个全局的‌ART虚拟机实例‌（取代了早期的Dalvik）。
2. 预加载类和资源‌：为了避免每个应用都重复加载，Zygote会预加载大量的Java核心类库（如framework.jar）、公共资源以及系统主题资源。
3. 创建Socket监听‌：Zygote启动后，会打开一个名为“zygote”的Socket，用于监听来自ActivityManagerService（AMS）的请求，用来孵化新的应用进程。
4. 孵化System Server‌：作为--start-system-server参数的结果，Zygote fork()出第一个子进程——‌System Server‌。这也是所有Java层系统服务的宿主进程。

2.3 System Server进程与核心服务启动

System Server运行在独立的进程中，承载了Android框架层绝大部分的系统服务。

启动流程：‌

1. Zygote.forkSystemServer() 创建System Server进程。
2. 在子进程中，执行com.android.server.SystemServer.main()。
3. main()方法调用本地方法nativeZygoteInit()完成Binder线程池等的初始化。
4. 调用run()方法（在SystemServer.java中），此方法是核心，它分阶段启动了数十个关键服务：
   • 引导阶段 (Bootstrap)‌：启动如ActivityManagerService、PowerManagerService等最基本的服务。
   • 核心阶段 (Core)‌：启动如PackageManagerService、DisplayManagerService等核心服务。
   • 其他阶段 (Other)‌：启动AlarmManagerService、InputManagerService、WindowManagerService等其它服务。这些服务大多数通过Binder IPC向应用提供服务。 注意‌：ActivityManagerService（AMS）在启动后，会等待系统进入“PHASE_ACTIVITY_MANAGER_READY”等状态，然后向Launcher应用（系统默认Home应用）发出启动指令。

2.4 启动HomeActivity（Launcher）

这是用户可见的启动流程终点。

1. AMS发送启动意图‌：当系统服务基本就绪后，ActivityManagerService会广播CATEGORY_HOME类型的Intent。
2. PackageManager解析‌：系统查询所有声明了CATEGORY_HOME的Activity。默认情况下，系统自带的Launcher应用（如Launcher3）会被选中。
3. 启动Launcher进程‌：如果Launcher进程（通常是com.android.launcher3）尚未存在，AMS会通过Socket向Zygote发送请求。Zygote fork出一个新的ART虚拟机进程作为Launcher进程，并加载Launcher应用的APK。
4. 显示主界面‌：Launcher进程启动后，创建并显示其HomeActivity，加载桌面布局、图标和小组件。用户至此看到熟悉的Android主界面，启动流程结束。

三、启动流程总结

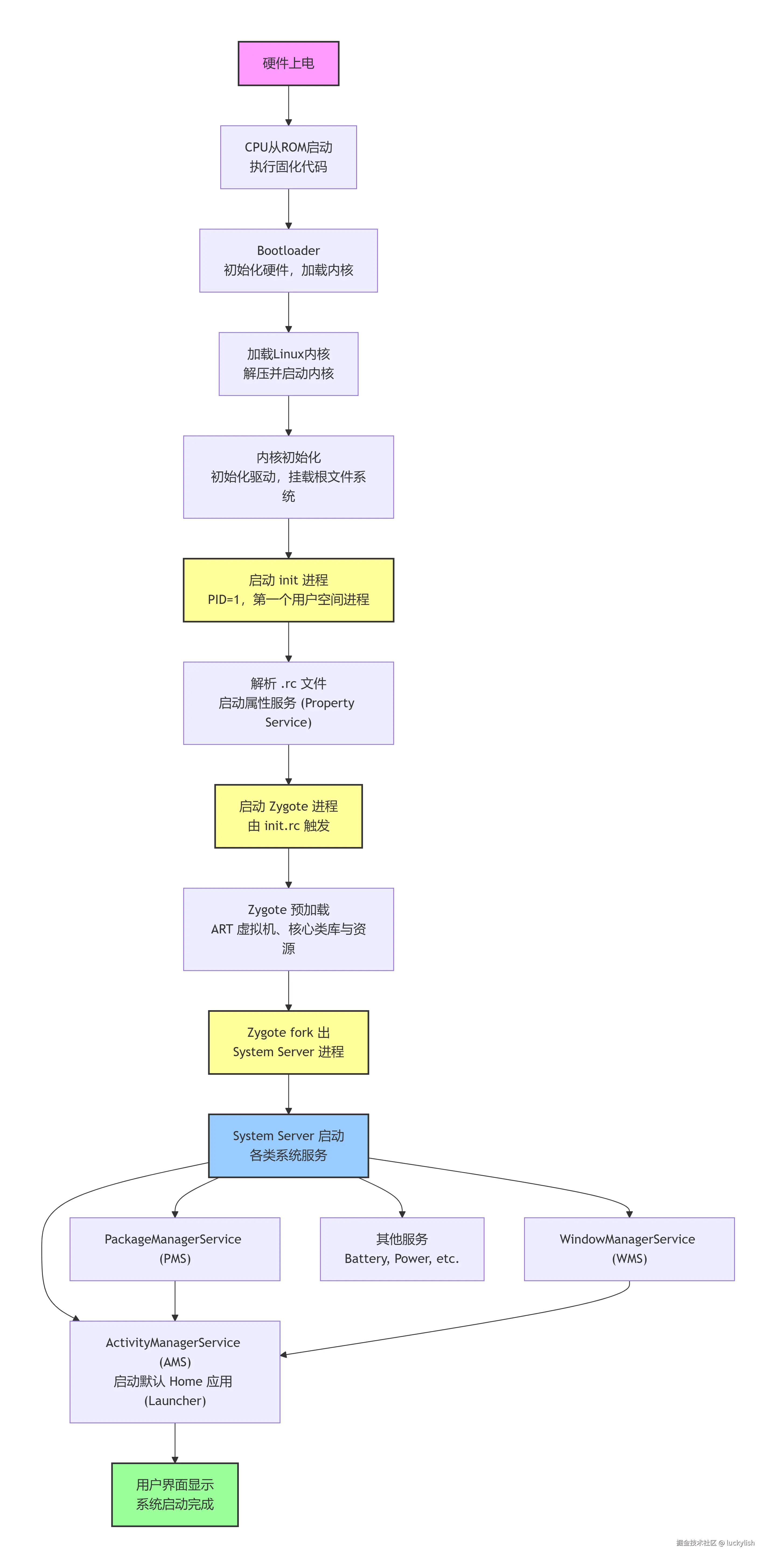

综上所述，Android 11系统的启动流程概括如下：

关键源码路径 (AOSP 11)

• system/core/init/init.cpp → Init进程
• system/core/rootdir/init.rc → 主启动脚本
• frameworks/base/core/java/com/android/internal/os/ZygoteInit.java → Zygote入口
• frameworks/base/services/java/com/android/server/SystemServer.java → 系统服务主控
• frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java → AMS启动逻辑（systemReady）
