vue3.x patch

米丘
21 阅读9分钟

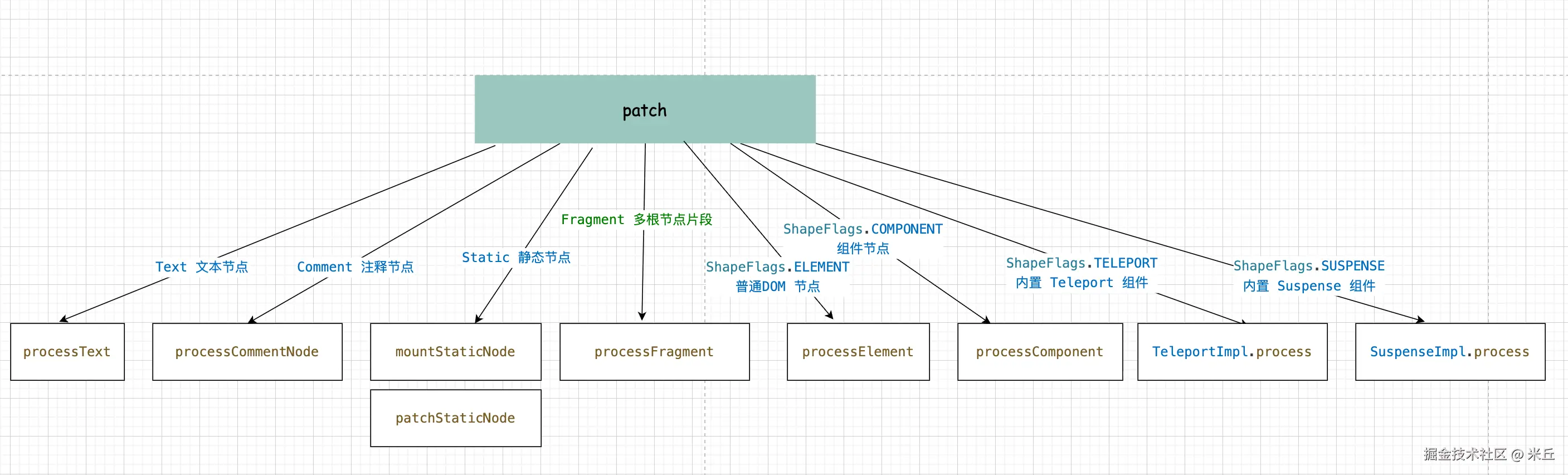

在 Vue 3 中，patch 主要负责将虚拟 DOM（VNode）转换为真实 DOM，并在后续更新时高效地比较新旧 VNode 的差异，从而最小化 DOM 操作。

只对同层比较

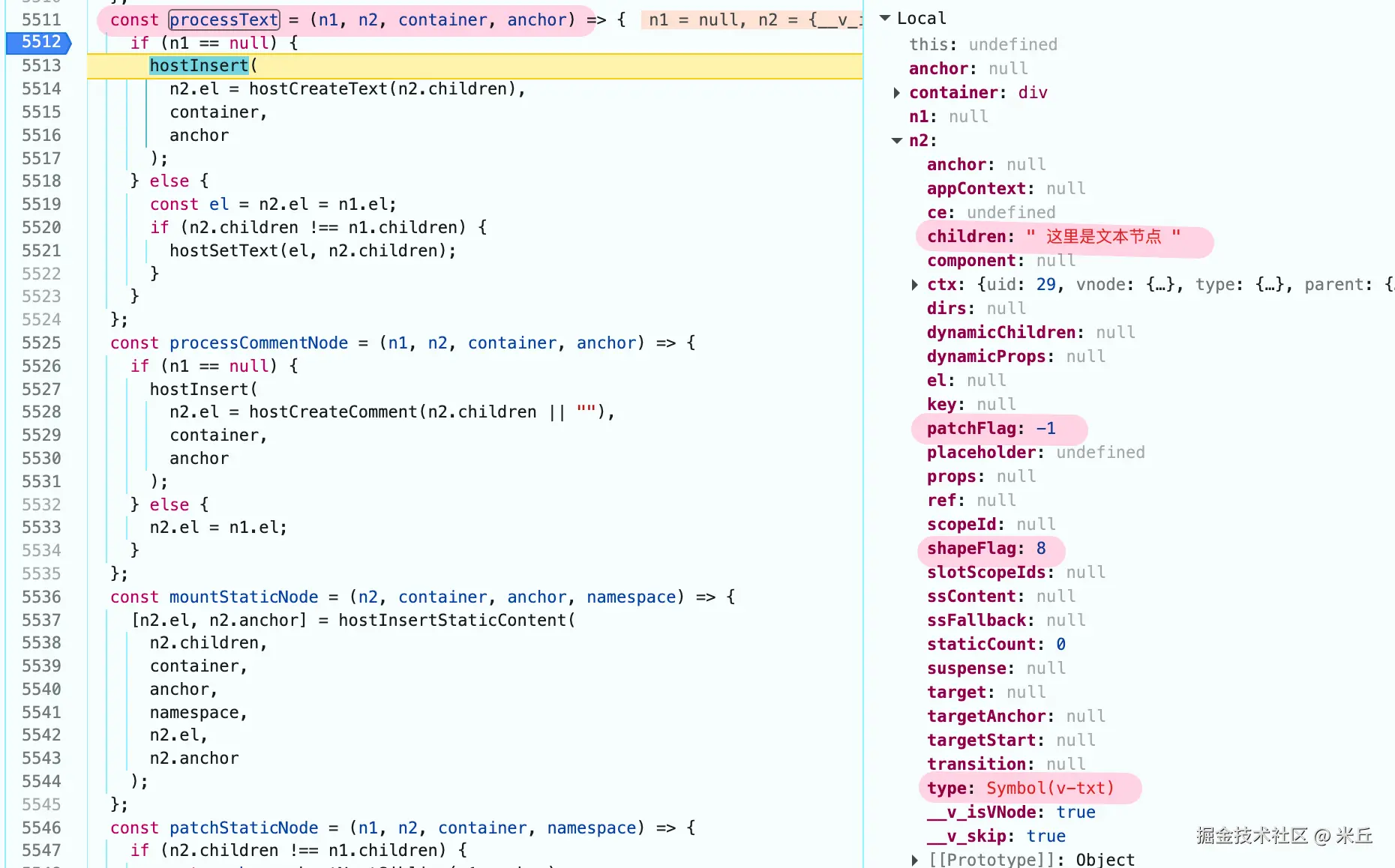

TEXT 文本节点

  /**
   * 处理文本节点
   * @param n1 旧节点
   * @param n2 新节点
   * @param container 容器元素
   * @param anchor 锚点元素
   */
  const processText: ProcessTextOrCommentFn = (n1, n2, container, anchor) => {
    if (n1 == null) {
      // 将文本节点插入到容器的指定位置
      hostInsert(
        // 创建 DOM 文本节点
        (n2.el = hostCreateText(n2.children as string)),
        container,
        anchor,
      )
    } else {
      const el = (n2.el = n1.el!)
      if (n2.children !== n1.children) {
        // 文本内容发生变化，更新 DOM 文本节点
        hostSetText(el, n2.children as string)
      }
    }
  }

  // 创建文本节点
  createText: text => doc.createTextNode(text),

  setText: (node, text) => {
    node.nodeValue = text // 设置文本节点的文本内容
  },

示例

<template>
  <div>
    这里是文本节点
    <div>{{ message }}</div>
    <button @click="handleClick">点击</button>
  </div>
</template>

<script lang="ts" setup>
import { ref } from "vue";
const message = ref("Hello");

const handleClick = () => {
  message.value = "Hello Vue 3!";
};
</script>

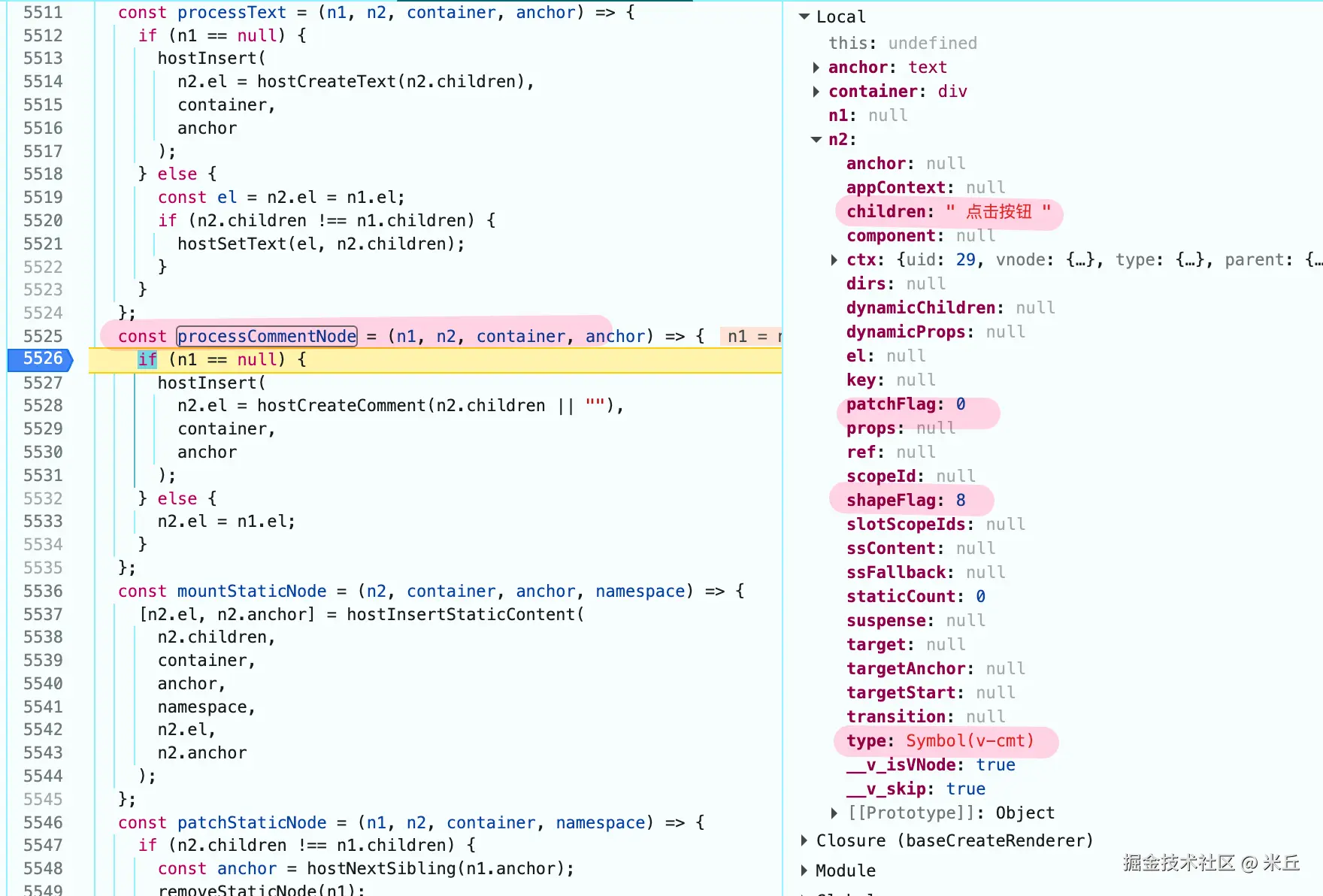

Comment 注释节点

  const processCommentNode: ProcessTextOrCommentFn = (
    n1,
    n2,
    container,
    anchor,
  ) => {
    if (n1 == null) {
      // 将注释节点插入到指定位置
      hostInsert(
        // 创建 DOM 注释节点
        (n2.el = hostCreateComment((n2.children as string) || '')),
        container,
        anchor,
      )
    } else {
      // there's no support for dynamic comments
      // 复用旧节点：直接将旧节点的 DOM 引用赋值给新节点
      // 注释节点不支持动态更新
      n2.el = n1.el
    }
  }

  // 创建注释节点
  createComment: text => doc.createComment(text),

示例

<template>
  <div>{{ message }}</div>
  <!-- 点击按钮 -->
  <button @click="handleClick">点击</button>
</template>

<script lang="ts" setup>
import { ref } from "vue";
const message = ref("Hello");

const handleClick = () => {
  message.value = "Hello Vue 3!";
};
</script>


Static 静态节点

  const mountStaticNode = (
    n2: VNode,
    container: RendererElement,
    anchor: RendererNode | null,
    namespace: ElementNamespace,
  ) => {
    // static nodes are only present when used with compiler-dom/runtime-dom
    // which guarantees presence of hostInsertStaticContent.
    // [0]：静态内容的第一个 DOM 节点（el）
    // [1]：静态内容的最后一个 DOM 节点（anchor）
    ;[n2.el, n2.anchor] = hostInsertStaticContent!(
      // 静态 VNode 的 children 属性存储的是序列化后的 HTML 字符串
      n2.children as string,
      container,
      anchor,
      namespace,
      n2.el,
      n2.anchor,
    )
  }

  insertStaticContent(content, parent, anchor, namespace, start, end) {

    // 为了后面计算首尾节点
    const before = anchor ? anchor.previousSibling : parent.lastChild

    if (start && (start === end || start.nextSibling)) {

      while (true) {
        parent.insertBefore(start!.cloneNode(true), anchor)
        if (start === end || !(start = start!.nextSibling)) break
      }
    } else {
      // HTML 内容模板（<template>）元素是一种用于保存客户端内容机制，该内容在加载页面时不会呈现到页面上
      // fresh insert
      templateContainer.innerHTML = unsafeToTrustedHTML(
        namespace === 'svg'
          ? `<svg>${content}</svg>`
          : namespace === 'mathml'
            ? `<math>${content}</math>`
            : content,
      ) as string

      const template = templateContainer.content // 获取模板内容
      if (namespace === 'svg' || namespace === 'mathml') {
        // remove outer svg/math wrapper
        const wrapper = template.firstChild!
        while (wrapper.firstChild) {
          template.appendChild(wrapper.firstChild)
        }
        template.removeChild(wrapper)
      }
      // 插入模板内容到父节点中
      parent.insertBefore(template, anchor)
    }
    return [
      // first
      before ? before.nextSibling! : parent.firstChild!,
      // last
      anchor ? anchor.previousSibling! : parent.lastChild!,
    ]
  },

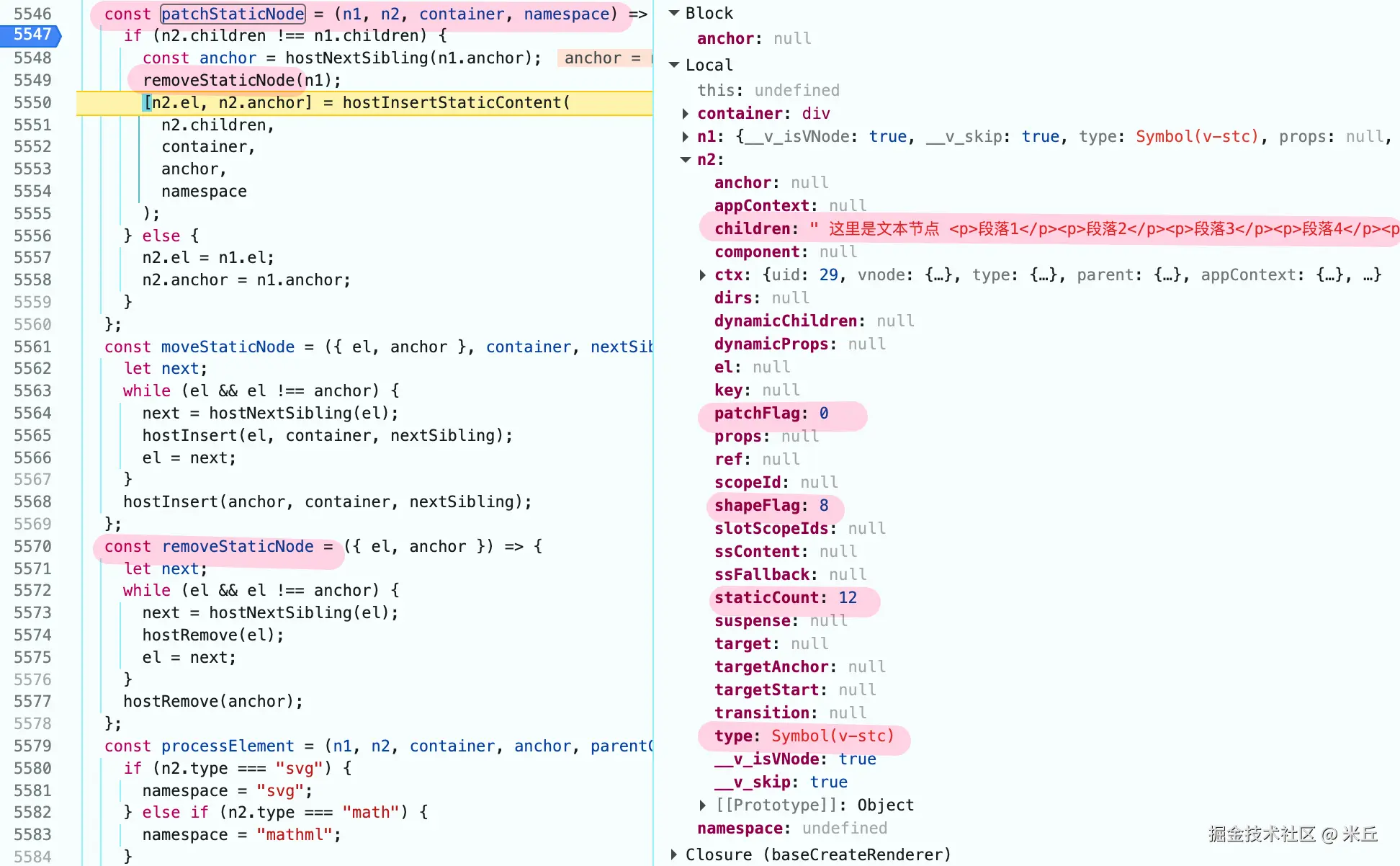

  const patchStaticNode = (
    n1: VNode,
    n2: VNode,
    container: RendererElement,
    namespace: ElementNamespace,
  ) => {
    // static nodes are only patched during dev for HMR
    // 比较新旧静态内容是否相同。静态内容存储在 children 属性中（HTML 字符串）
    if (n2.children !== n1.children) {
      // 获取旧静态内容的下一个兄弟节点（作为新内容的插入锚点）
      // n1.anchor 是旧静态内容的最后一个 DOM 节点
      const anchor = hostNextSibling(n1.anchor!)
      // remove existing
      // 移除静态内容占用的所有 DOM 节点（从 n1.el 到 n1.anchor 之间的所有节点）
      removeStaticNode(n1)
      // insert new
      // 插入新的静态内容
      ;[n2.el, n2.anchor] = hostInsertStaticContent!(
        n2.children as string,
        container,
        anchor,
        namespace,
      )
    } else {
      n2.el = n1.el
      n2.anchor = n1.anchor
    }
  }

  remove: child => {
    const parent = child.parentNode
    if (parent) {
      // 从父节点中移除子节点ß
      parent.removeChild(child)
    }
  },

示例

<template>
  <div>
    这里是文本节点
    <p>段落1</p>
    <p>段落2</p>
    <p>段落3</p>
    <p>段落4</p>
    <p>段落5</p>
    <p>段落6</p>
    <p>段落7</p>
    <p>段落8</p>
    <p>段落9</p>
    <p>段落10</p>
    <p>段落11</p>
  </div>
</template>


ELEMENT DOM元素

mountElement

mountElement 是 Vue 3 渲染器中元素挂载的核心实现，其主要功能包括：

  1. DOM 元素创建：调用 hostCreateElement 创建真实 DOM 元素
  2. 子节点挂载：优先挂载子节点（文本或数组）
  3. 属性设置：处理 props，特殊处理 value 属性
  4. 钩子调用：按顺序调用指令和 VNode 钩子
  5. 过渡效果：处理 transition.beforeEnter 和 transition.enter
  6. DOM 插入：将元素插入容器，并处理后置渲染效果

patchElement

patchElement 是 Vue 3 虚拟 DOM 元素更新的核心实现，其主要功能包括：

  1. DOM 复用：复用旧 VNode 的 DOM 元素，避免不必要的 DOM 创建
  2. 钩子调用：按顺序调用指令 beforeUpdate 和 updated 钩子
  3. 子节点更新：根据 dynamicChildren 选择优化路径或完整 diff
  4. Props 更新：基于 patchFlag 高效更新动态属性
  5. 递归控制：在 beforeUpdate 期间禁用递归更新

示例 修改插值

<template>
  <div>{{ message }}</div>
  <button @click="handleClick">点击</button>
</template>

<script lang="ts" setup>
import { ref } from "vue";
const message = ref("Hello");

const handleClick = () => {
  message.value = "Hello Vue 3!";
};
</script>

点击按钮修改 message

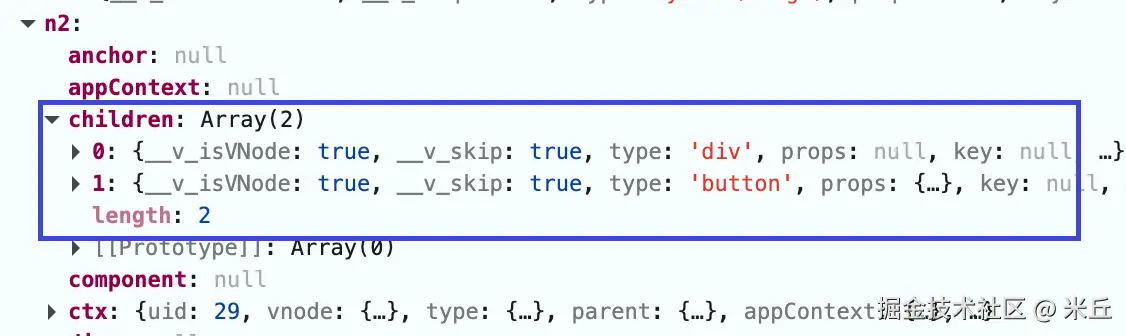

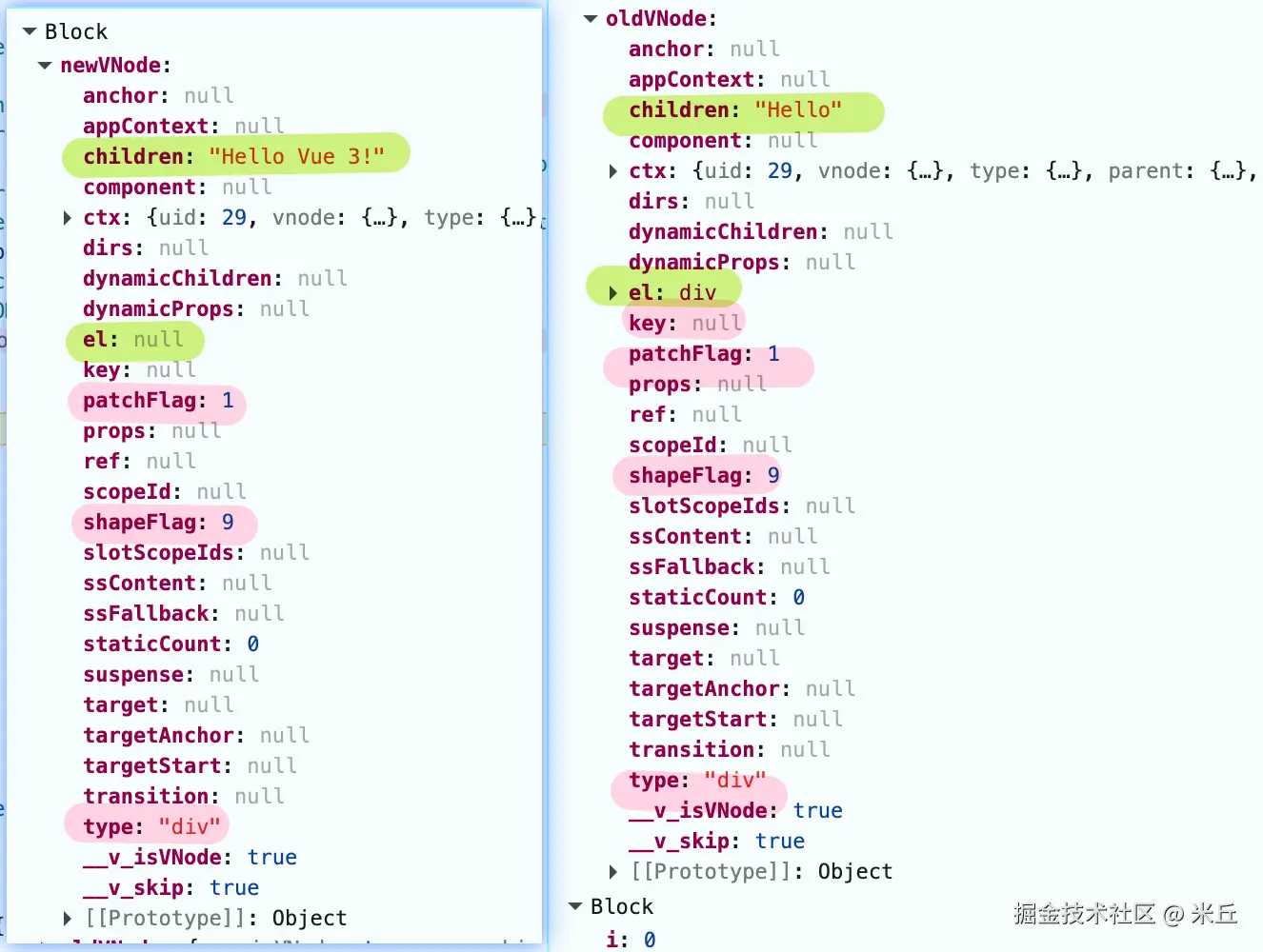

新节点 n2.children

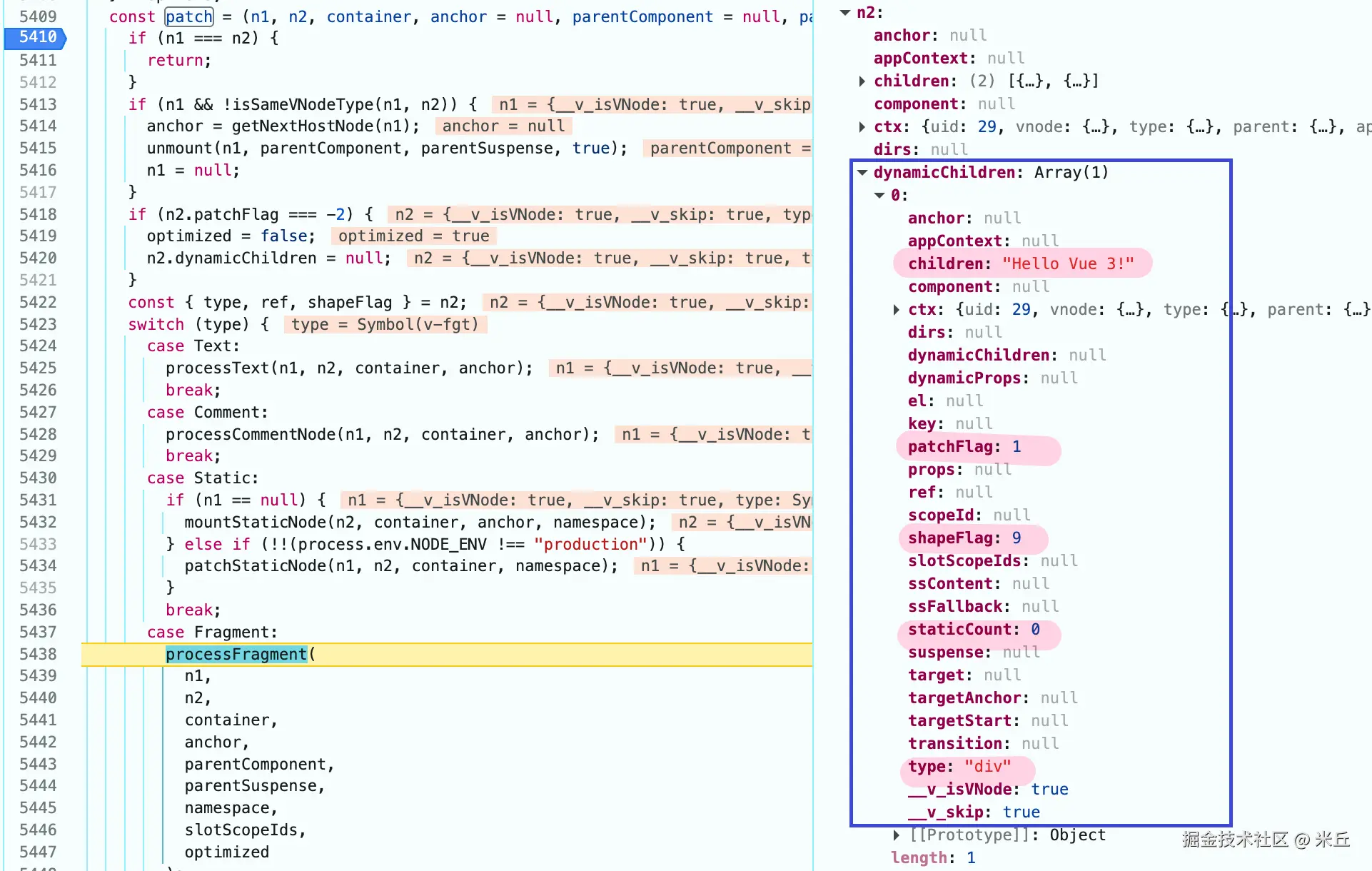

新节点 n2.dynamicChildren

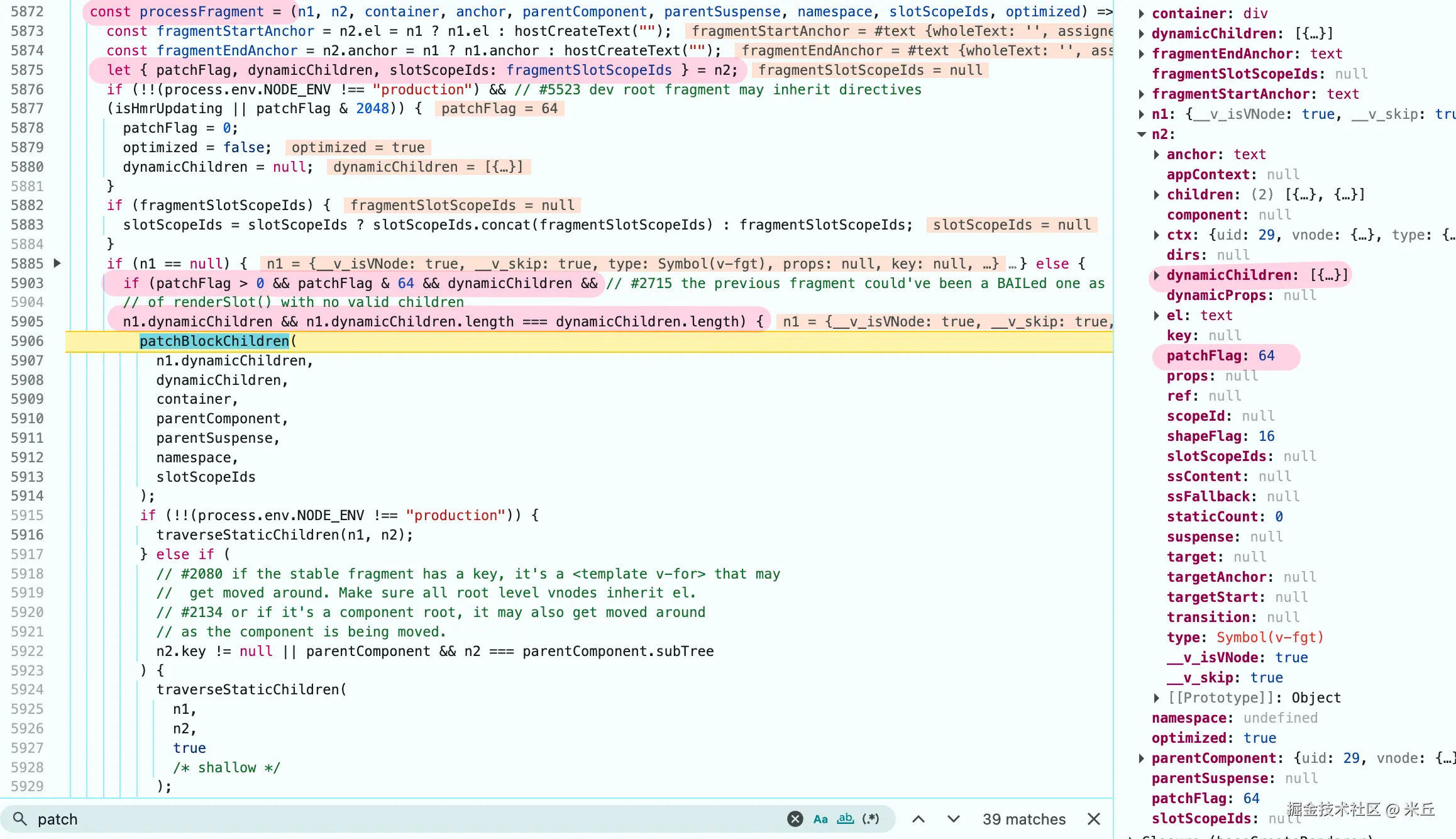

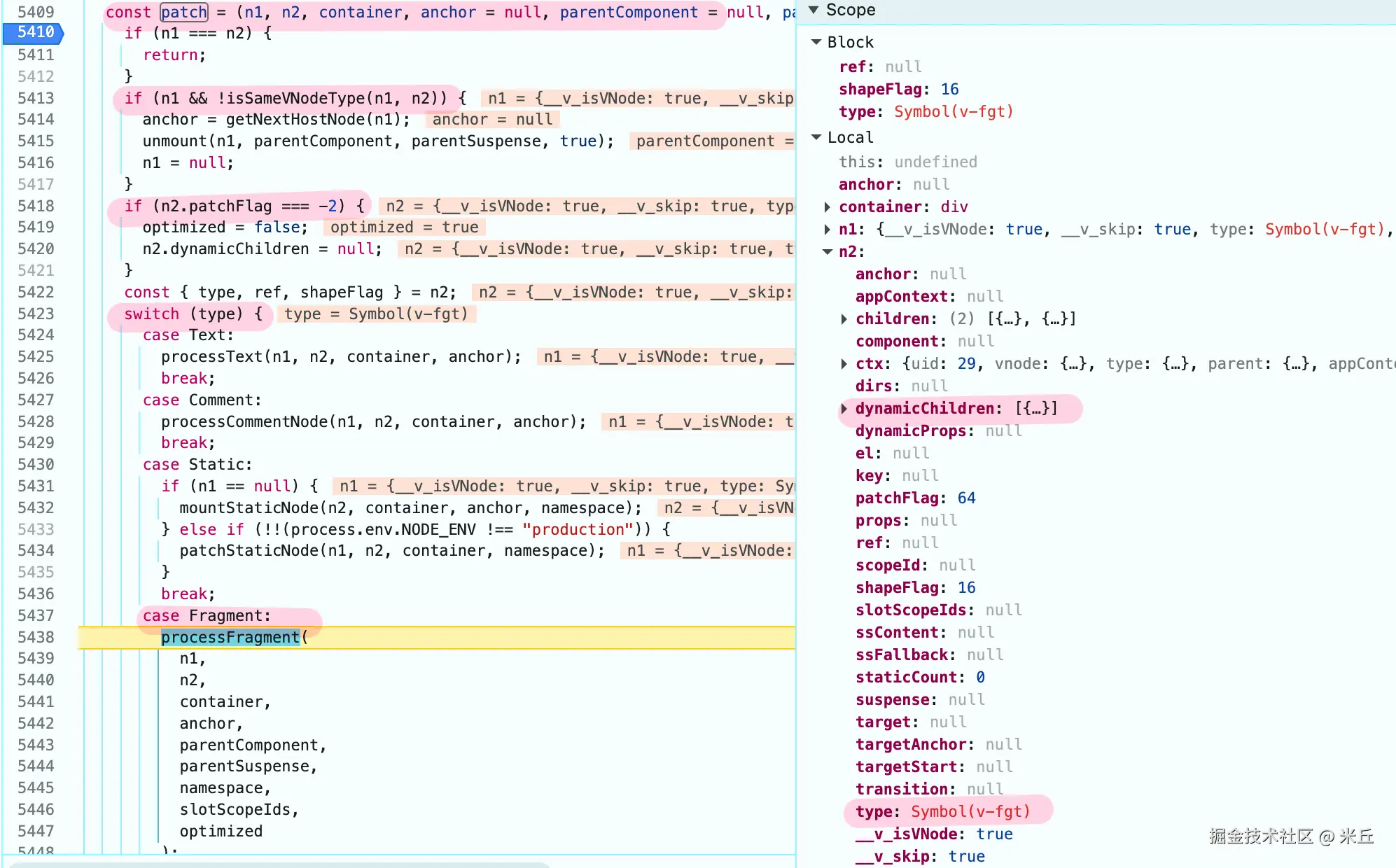

多根节点更新 processFragment


有动态节点 进入 patchBlockChildren

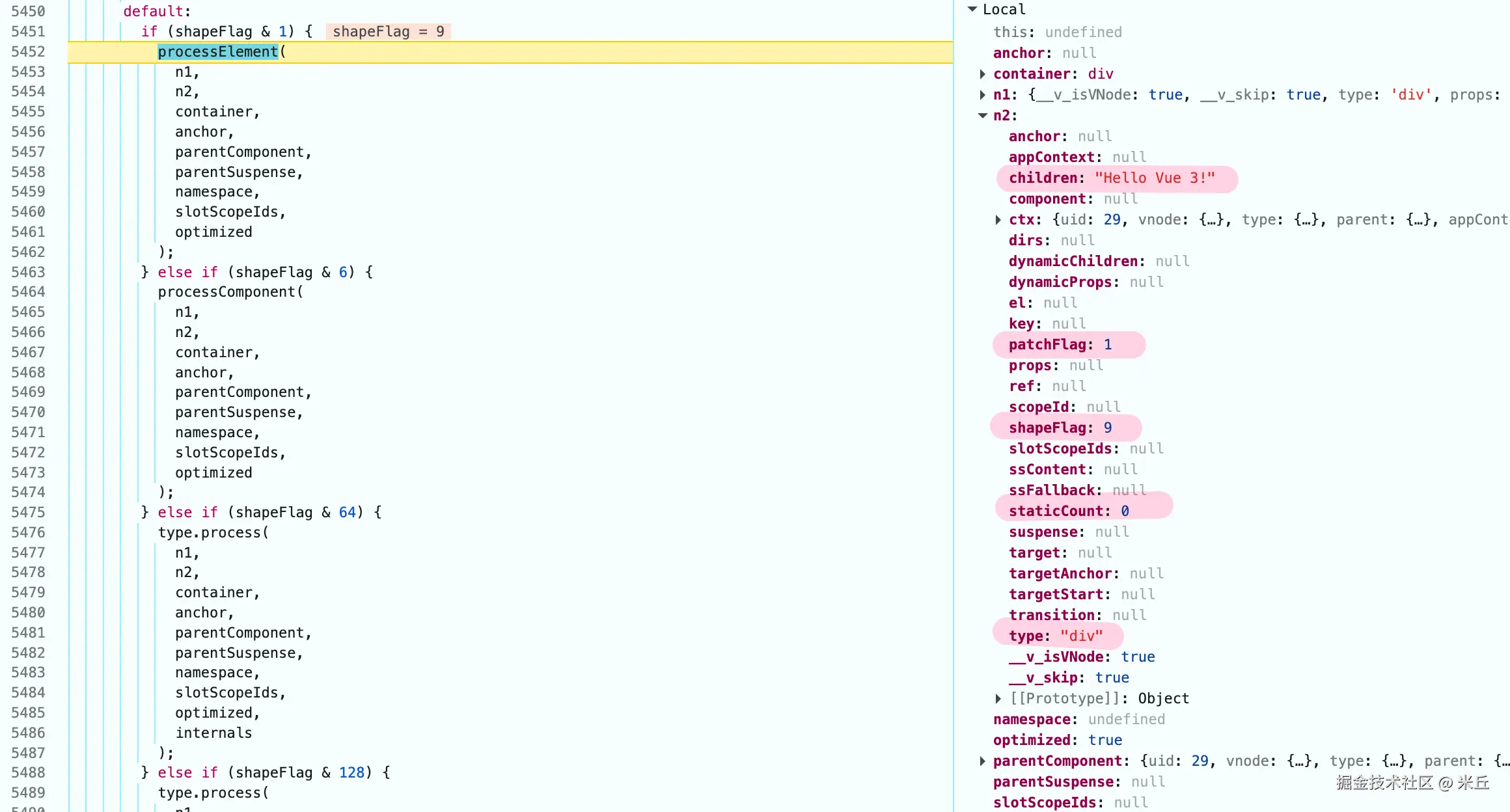

元素节点 processElement


更新节点 进入 patchElement

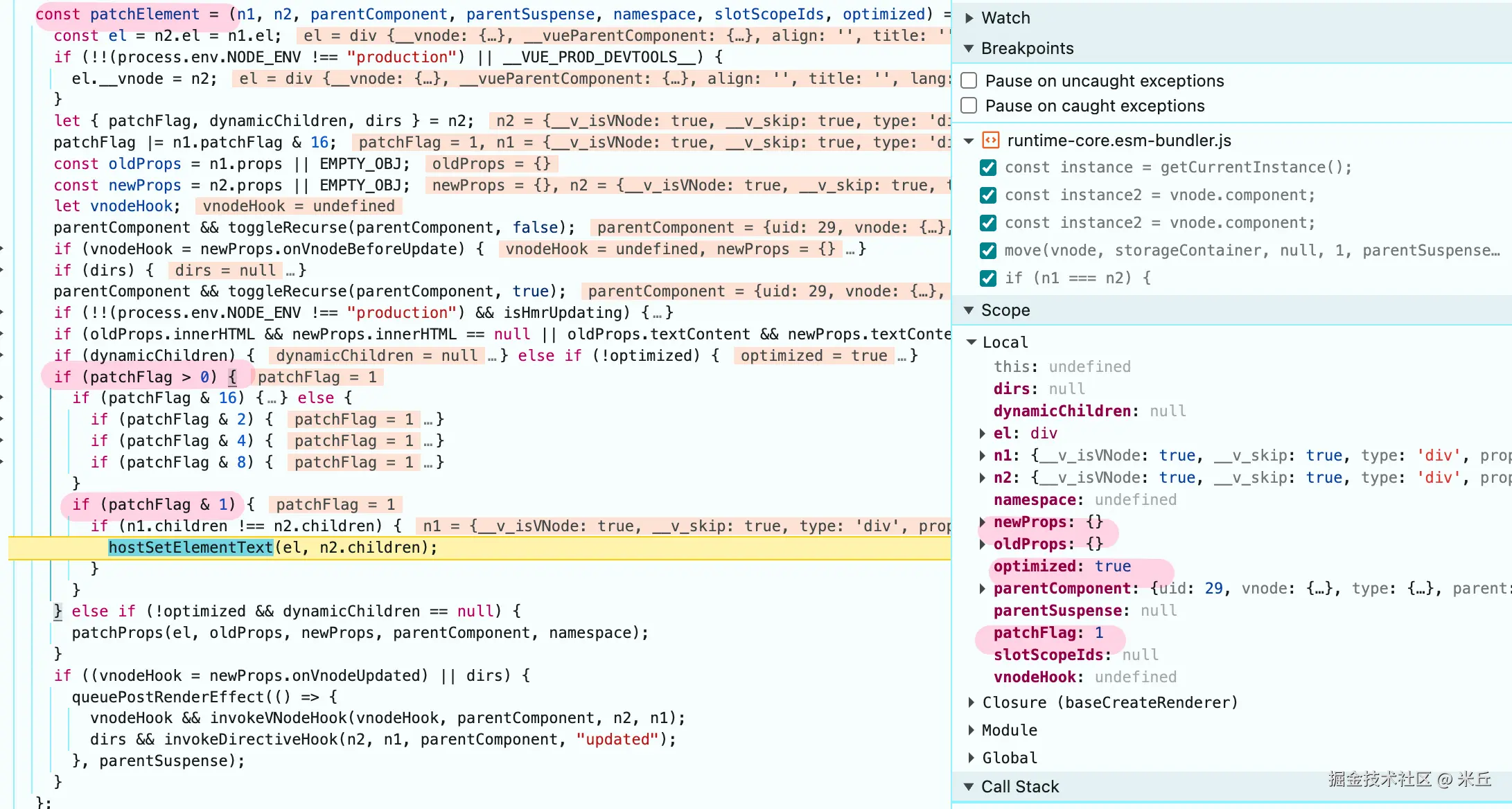

当编译器检测到元素只有动态文本子节点时，会生成 PatchFlags.TEXT 标志，运行时直接更新文本内容，无需进行完整的子节点 diff。

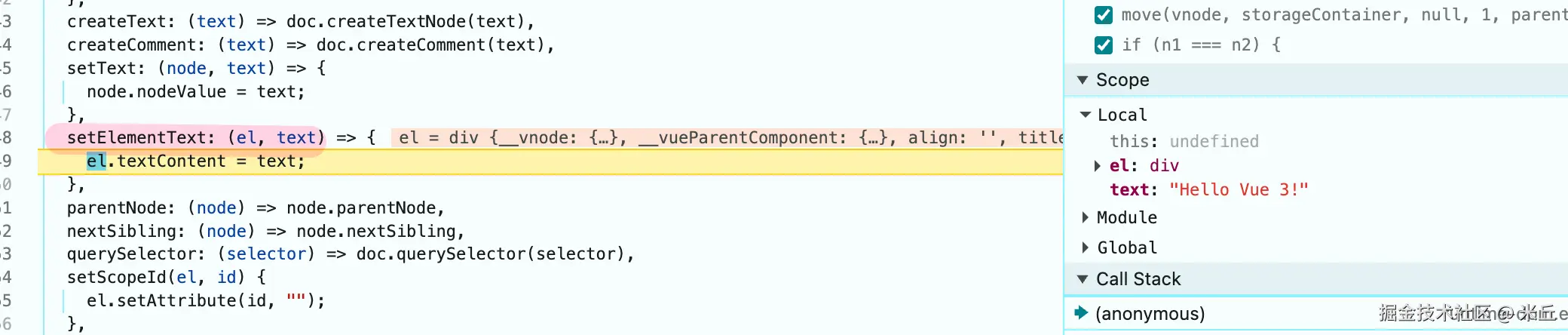

修改 DOM 节点的 textContent

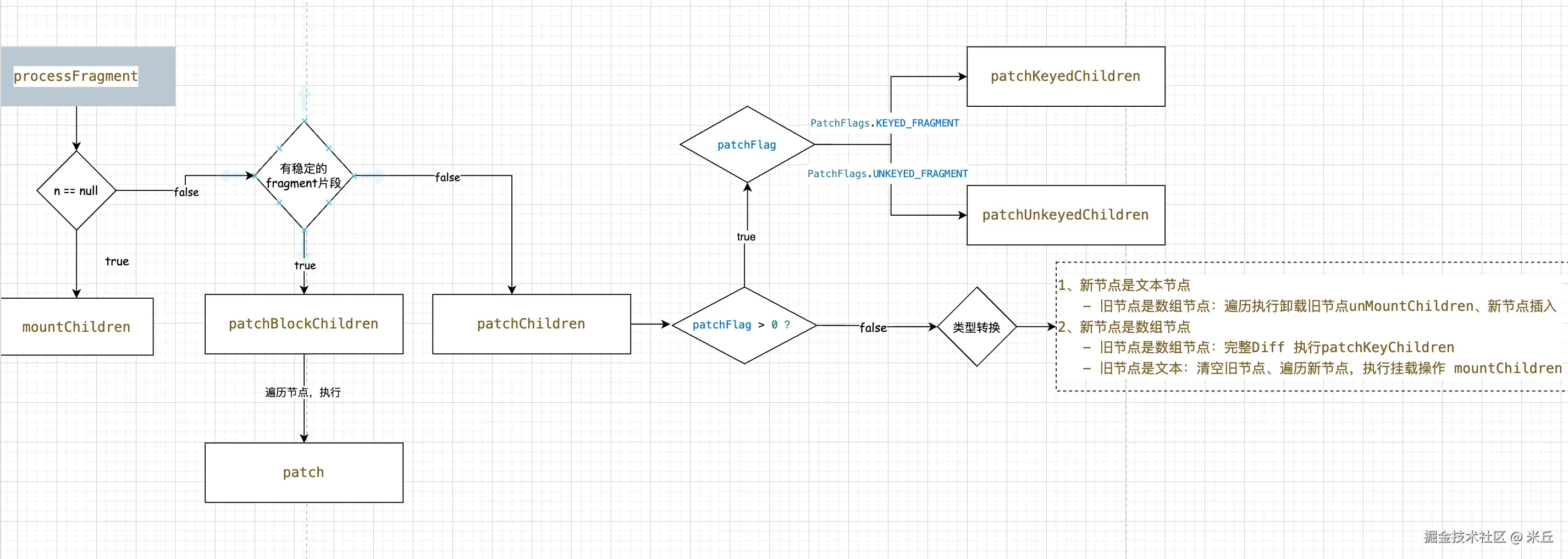

Fragment 片段


patchBlockChildren

patchBlockChildren 是 Vue 3 渲染器中 Block Tree（块树）优化 的核心函数。当更新一个“块”（如带有 dynamicChildren 的组件根、v-for 生成的稳定片段或普通元素块）时，新旧 VNode 各自带有一个 dynamicChildren 数组，该数组按顺序收集了所有可能变化的子节点（静态节点被排除）。

  const patchBlockChildren: PatchBlockChildrenFn = (
    oldChildren,
    newChildren,
    fallbackContainer,
    parentComponent,
    parentSuspense,
    namespace: ElementNamespace,
    slotScopeIds,
  ) => {
    for (let i = 0; i < newChildren.length; i++) {
      const oldVNode = oldChildren[i]
      const newVNode = newChildren[i]

      const container =
        oldVNode.el &&
        (oldVNode.type === Fragment ||
          !isSameVNodeType(oldVNode, newVNode) ||
          oldVNode.shapeFlag &
            (ShapeFlags.COMPONENT | ShapeFlags.TELEPORT | ShapeFlags.SUSPENSE))
          ? hostParentNode(oldVNode.el)!
          :
            fallbackContainer
      patch(
        oldVNode,
        newVNode,
        container,
        null,
        parentComponent,
        parentSuspense,
        namespace,
        slotScopeIds,
        true,
      )
    }
  }

确定容器？

1、Fragment 节点本身没有对应的包裹 DOM 元素，其 el 存储的是 起始锚点文本节点。Fragment 的子节点的真实父容器是 锚点所在的共同容器。

2、新旧节点类型不同。新旧节点类型或 key 不同，说明旧节点将要被完全替换。在替换过程中，新节点必须插入到旧节点的 同级位置，因此必须知道旧节点 实际所在的父节点 以及其兄弟节点作为锚点。

3、组件：组件根节点可能渲染出任意类型的 DOM 结构（包括 Fragment 或 Teleport），其真实 DOM 父节点不一定是当前块容器。直接使用块容器可能导致组件更新时父节点引用错误。

4、Teleport：Teleport 的内容会被挂载到 to 指定的容器中，父节点显然不是当前块容器，必须动态获取。

5、Suspense：异步组件在 fallback 和 resolved 之间切换时，DOM 节点可能被移动到 Suspense 内部生成的占位符或包装元素下，父节点同样需要动态查询。

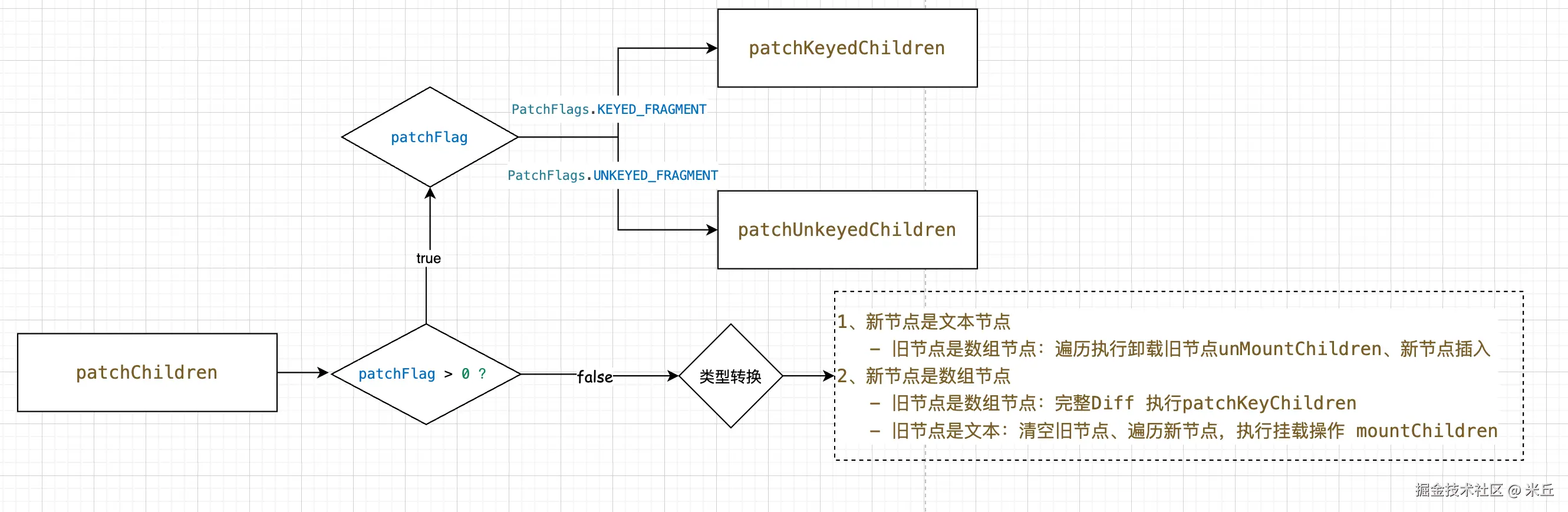

patchChildren

patchChildren 的执行流程可分为三个阶段：

  1. 初始化：获取新旧子节点和标志位
  2. 快速路径：通过 patchFlag 判断，选择编译时优化策略
  3. 完整路径：通过 shapeFlag 判断，处理所有类型转换场景


patchKeyedChildren

Vue 的 patchKeyedChildren 采用双端预处理 + 中间乱序部分最长递增子序列的策略，共分 5 个主要步骤：

  1. 从头开始同步：处理从头部开始相同类型的节点。
  2. 从尾开始同步：处理从尾部开始相同类型的节点。
  3. 若旧节点已处理完，则挂载剩余新节点。
  4. 若新节点已处理完，则卸载剩余旧节点。
  5. 处理未知顺序的中间部分：使用 key 映射 + 最长递增子序列优化移动/挂载。

整个过程中会复用已存在的 DOM 元素，并尽可能少地执行移动操作。

示例
<template>
  <div>
    <h3>列表 Diff 演示 (最长递增子序列优化)</h3>
    <div v-for="item in list" :key="item.id" class="list-item">
      {{ item.name }}
    </div>

    <div>
      <button @click="changeToNew">切换到新顺序 [A, B, E, C, D, G, F]</button>
      <br />
      <button @click="resetToOld">重置回旧顺序 [A, B, C, D, E, F]</button>
    </div>
  </div>
</template>

<script lang="ts" setup>
import { ref } from "vue";

// 原始数据（旧顺序）
const oldList = [
  { id: "A", name: "A" },
  { id: "B", name: "B" },
  { id: "C", name: "C" },
  { id: "D", name: "D" },
  { id: "E", name: "E" },
  { id: "F", name: "F" },
];

// 新顺序 (A, B, E, C, D, G, F)
const newList = [
  { id: "A", name: "A" },
  { id: "B", name: "B" },
  { id: "E", name: "E" },
  { id: "C", name: "C" },
  { id: "D", name: "D" },
  { id: "G", name: "G" },
  { id: "F", name: "F" },
];

const list = ref([...oldList]);

const changeToNew = () => {
  list.value = [...newList];
};

const resetToOld = () => {
  list.value = [...oldList];
};
</script>

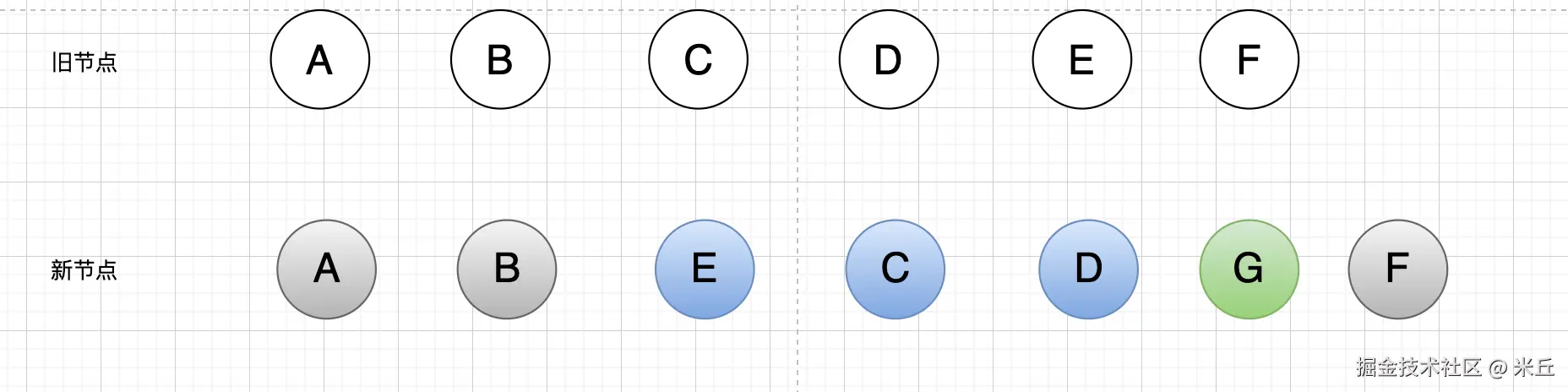

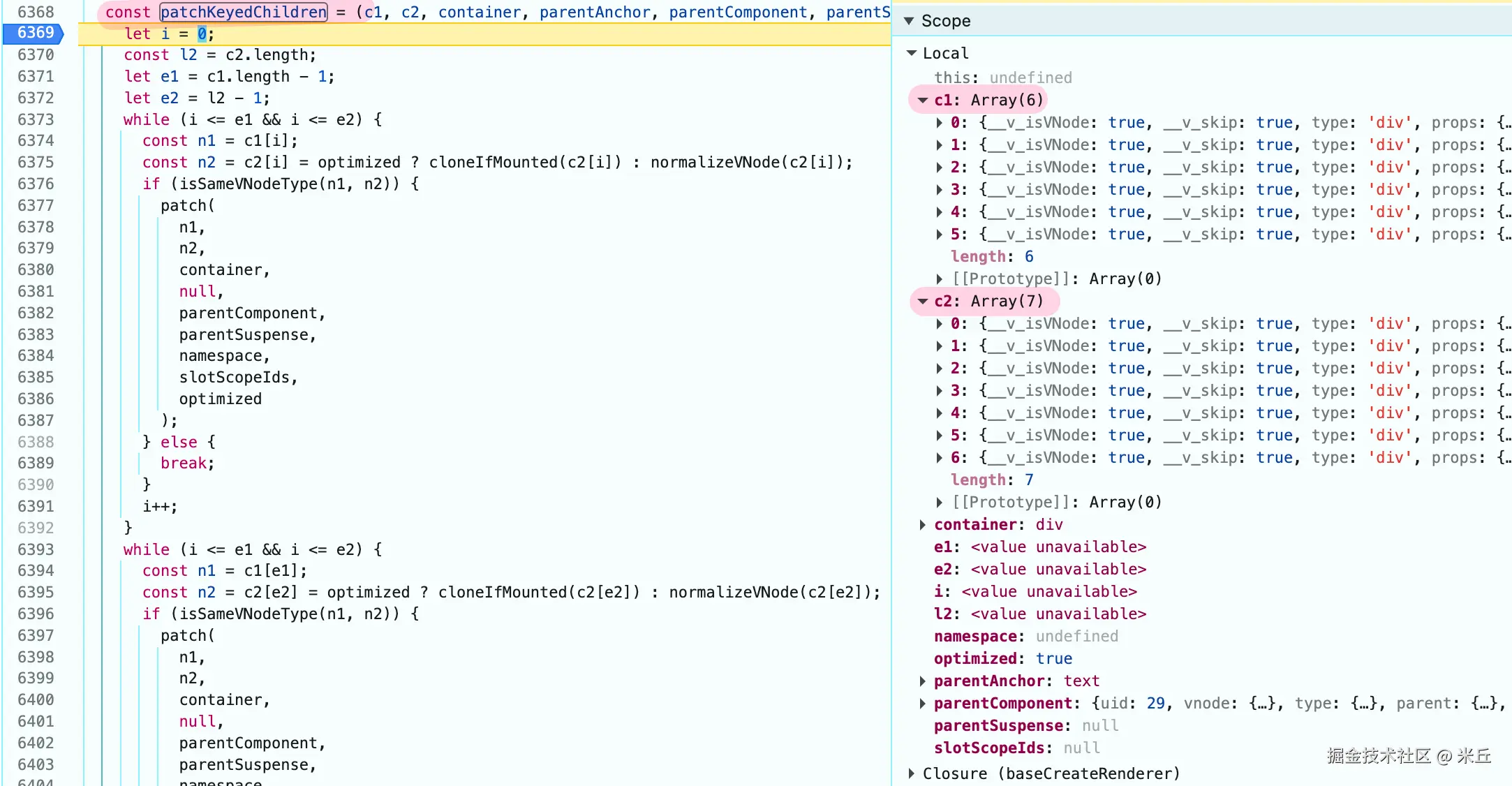

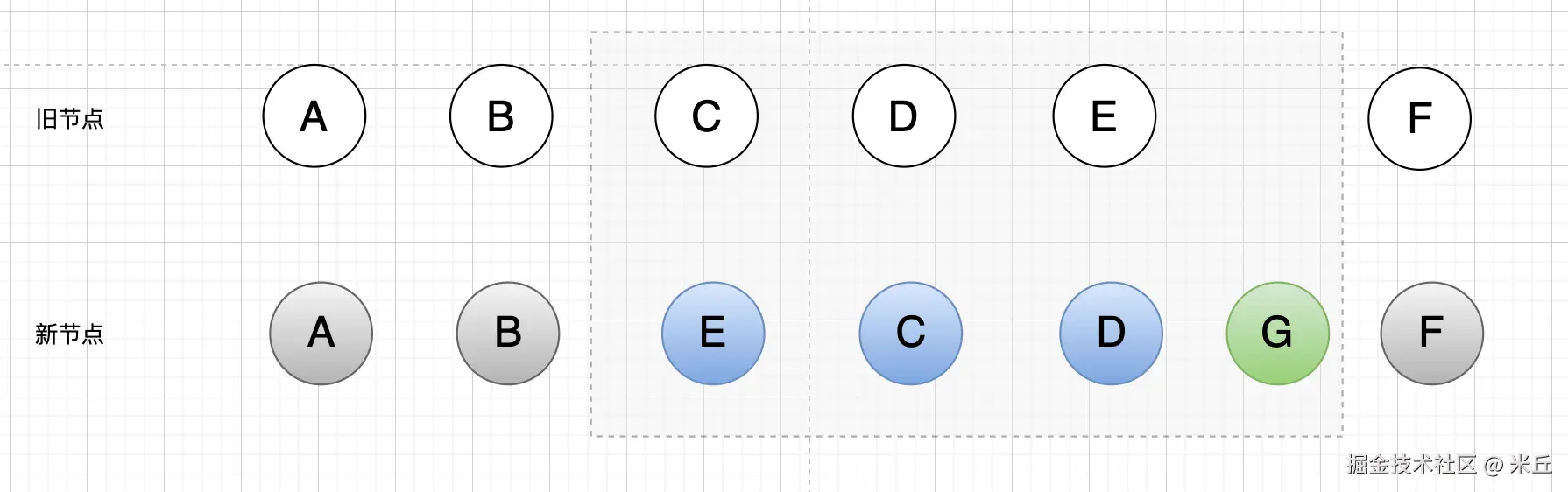

旧节点有 6个 children、新节点有 7 个children

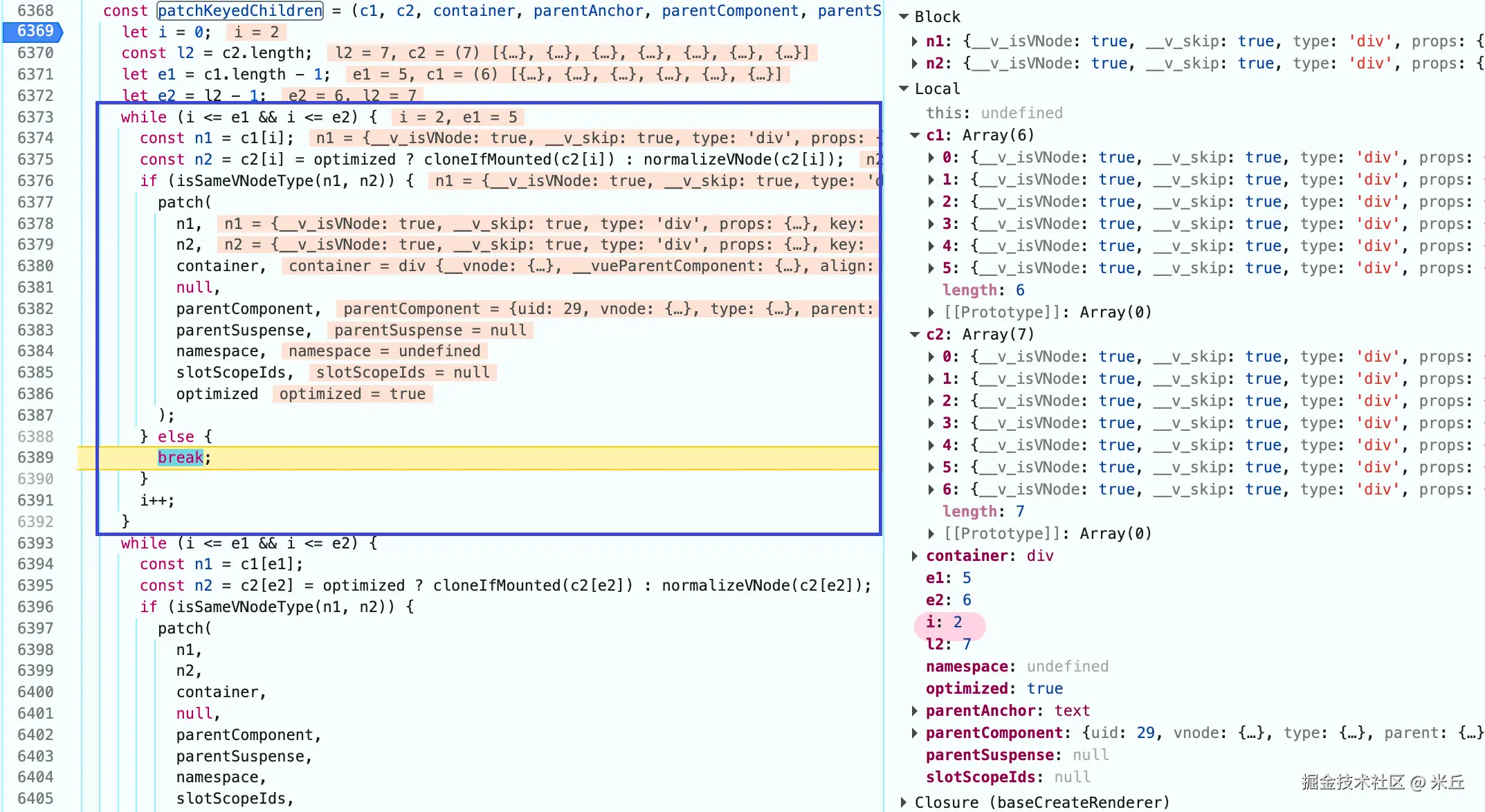

步骤 1：从头部开始同步（sync from start）

头部同步遍历。它从数组头部开始，依次比较新旧节点，只要类型相同就继续更新，遇到不同类型的节点立即停止。

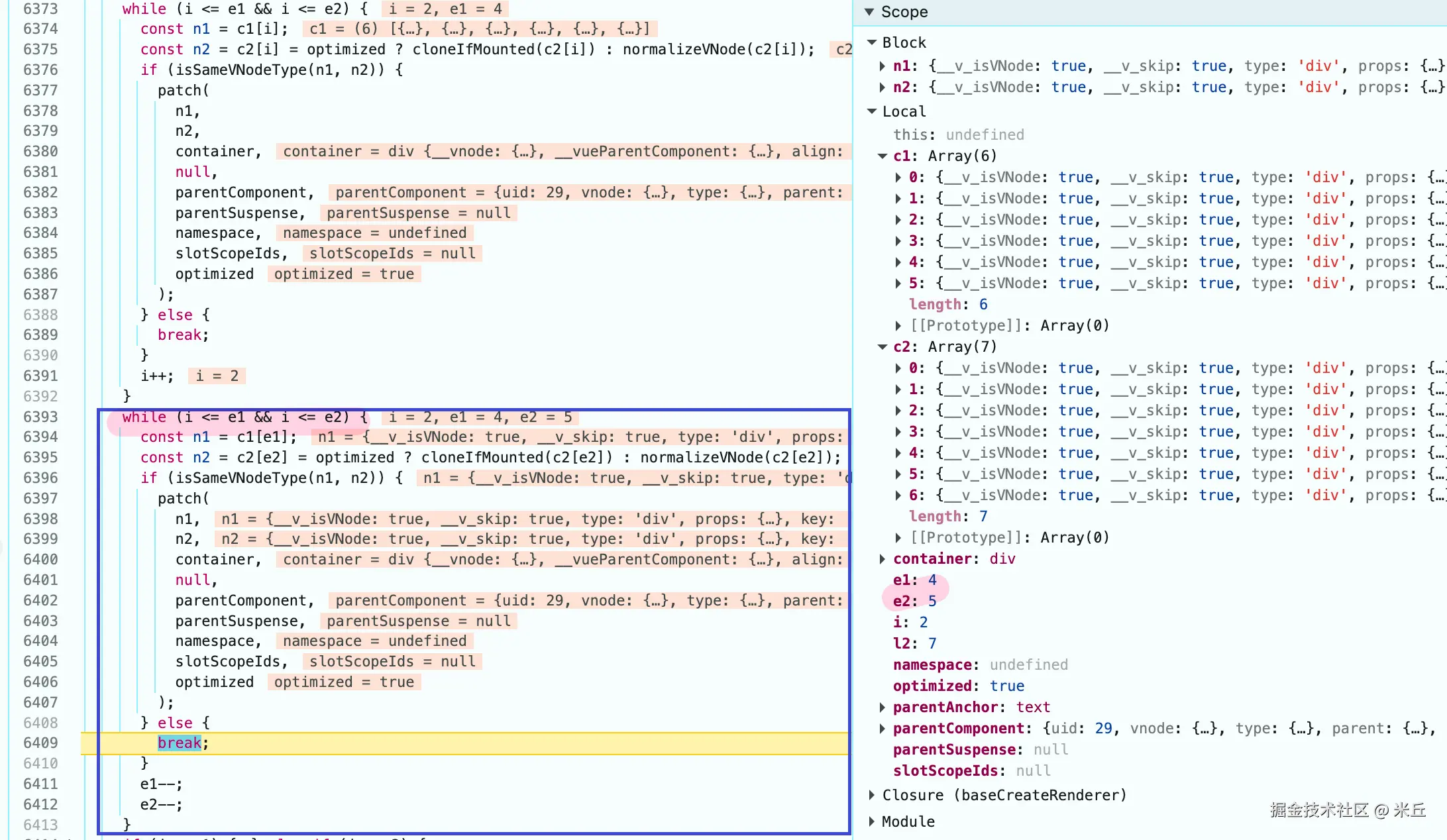

步骤 2：从尾部开始同步（sync from end）

尾部同步遍历。它从数组末尾开始，向前依次比较新旧节点，只要类型相同就继续更新，遇到不同类型的节点立即停止。

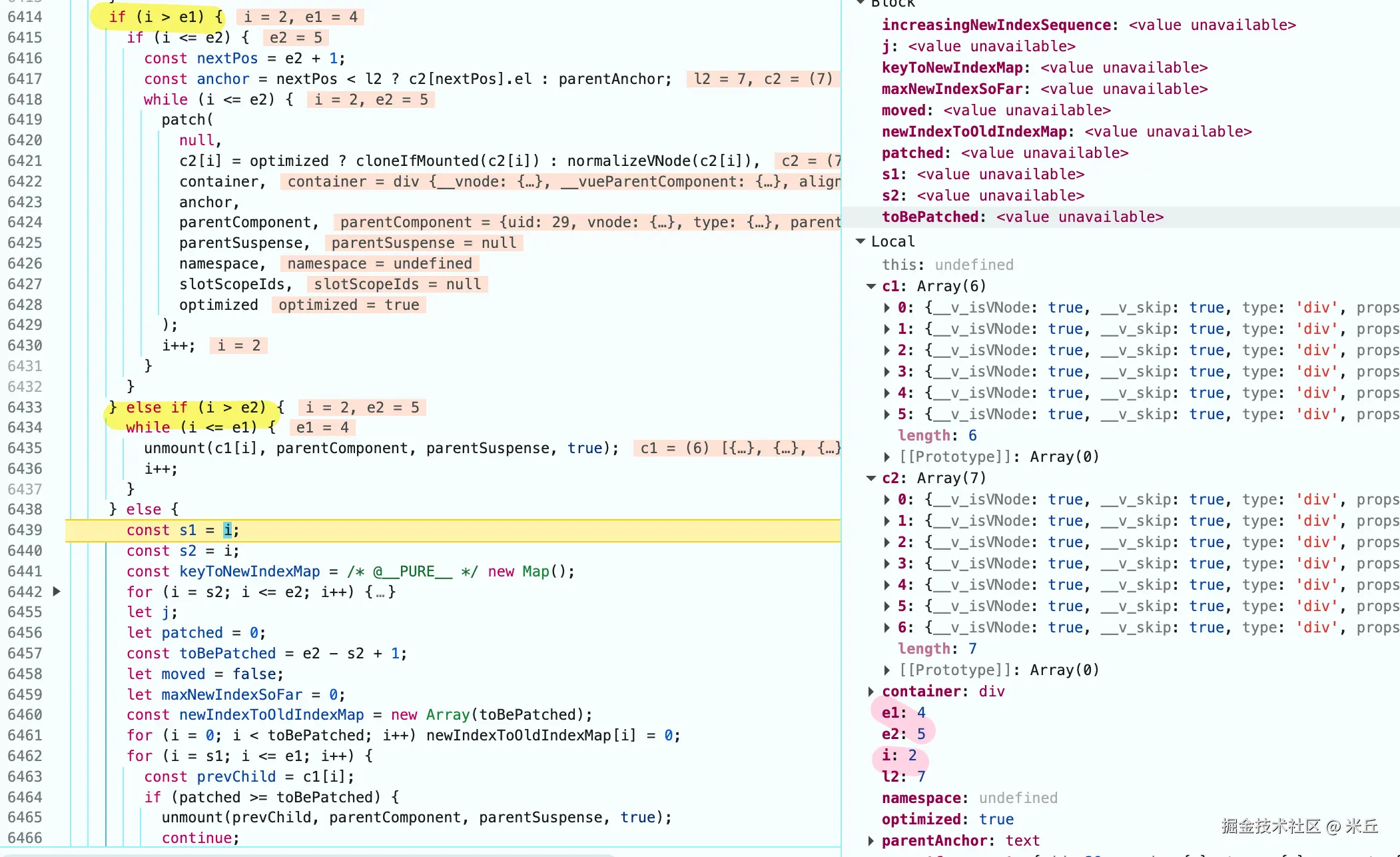

步骤 3：处理未知顺序的中间部分（unknown sequence）

跳过 挂载剩余新节点（common sequence + mount）条件 i > e1 表示旧子节点已经全部处理完（旧列表已空）。

跳过 卸载多余旧节点（common sequence + unmount）条件 i > e2 标识旧节点列表还有剩余节点未处理。

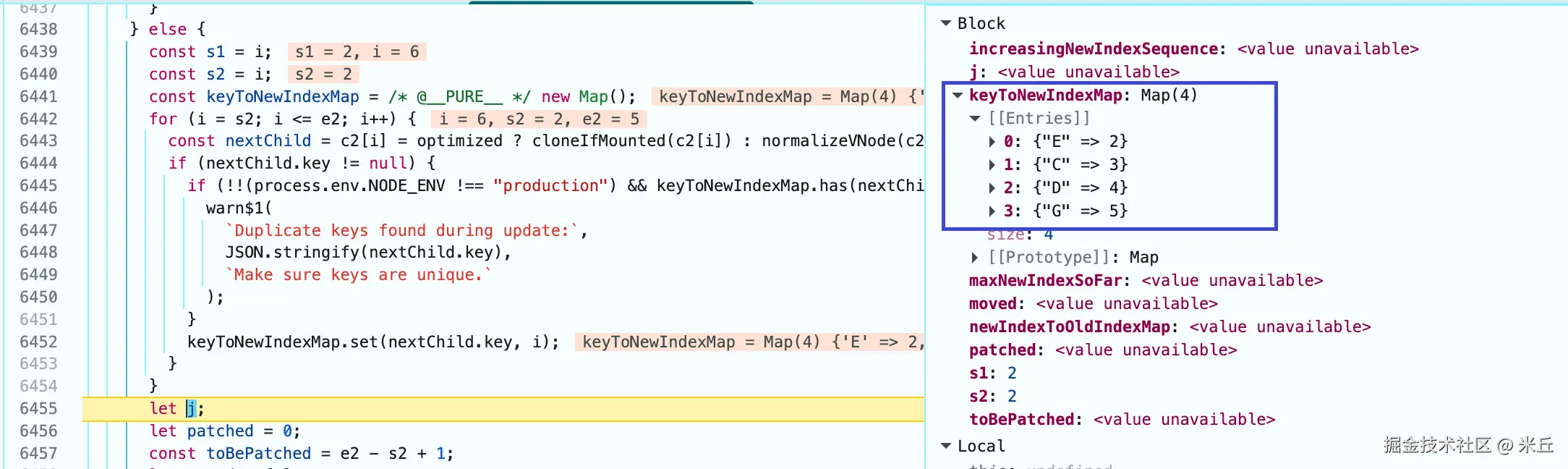

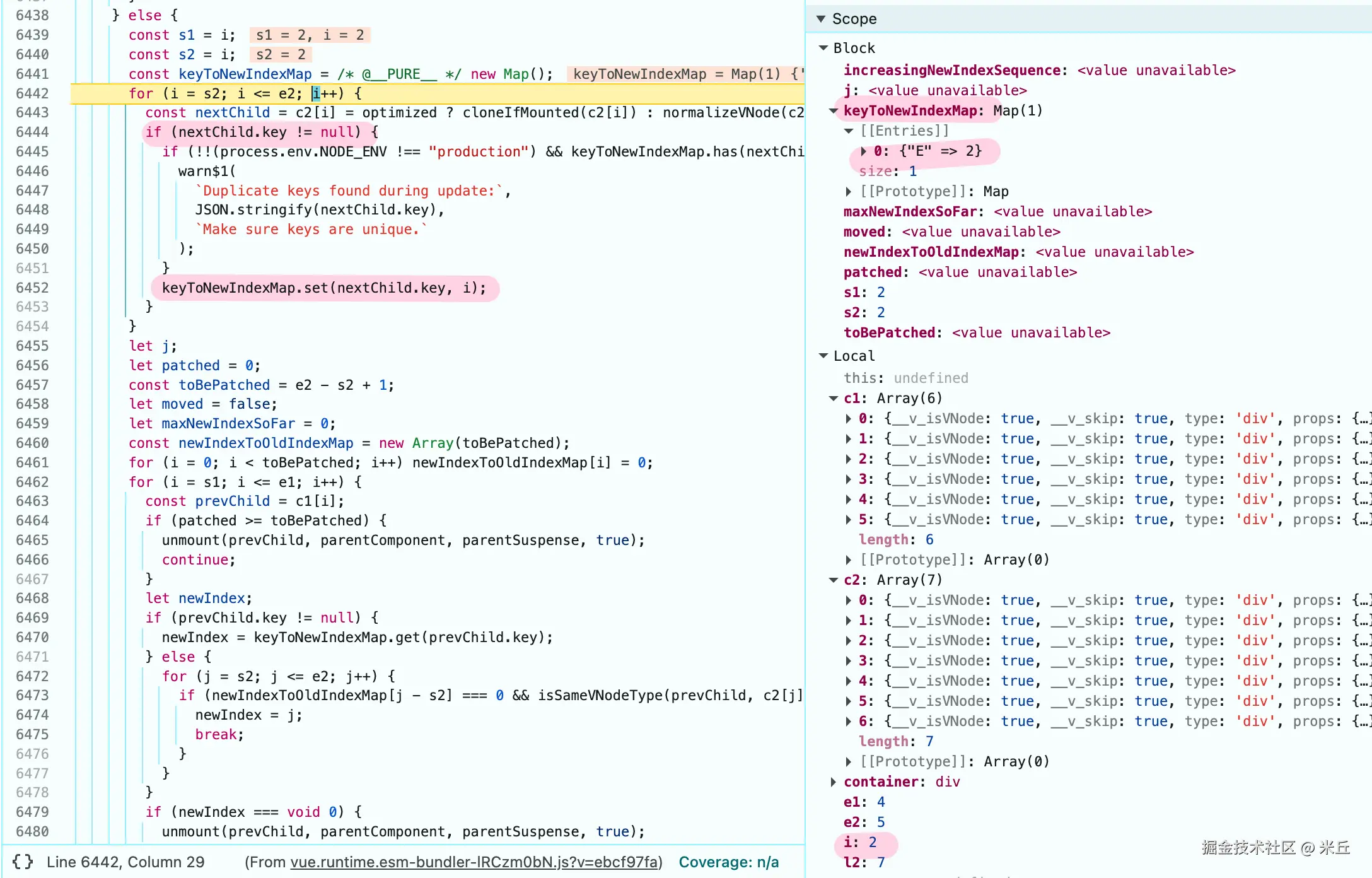

1、构建新子节点的 key → index 映射（keyToNewIndexMap)


keyToNewIndexMap
keyE => 4
keyC => 2
keyD => 3
keyG => 5

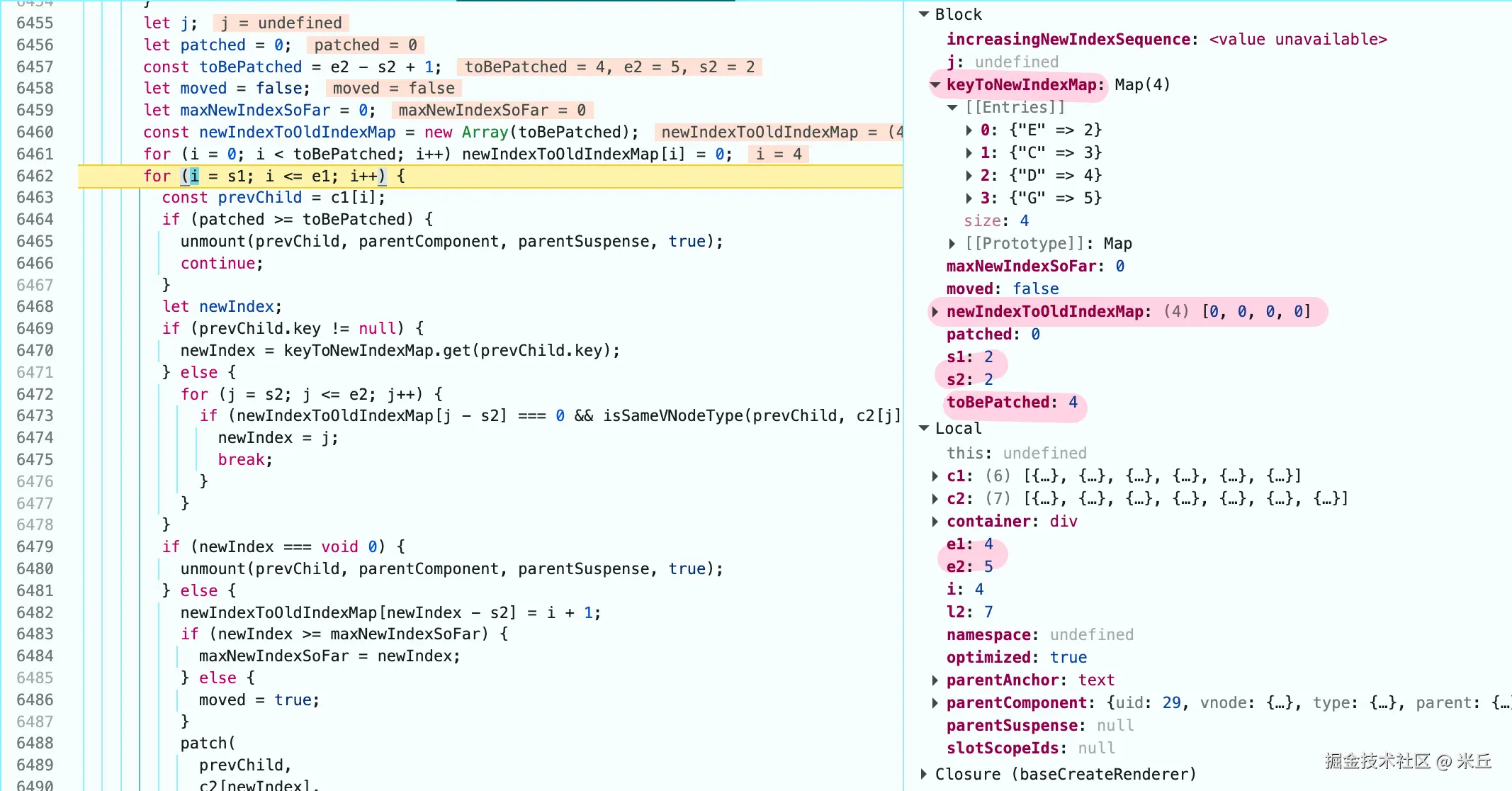

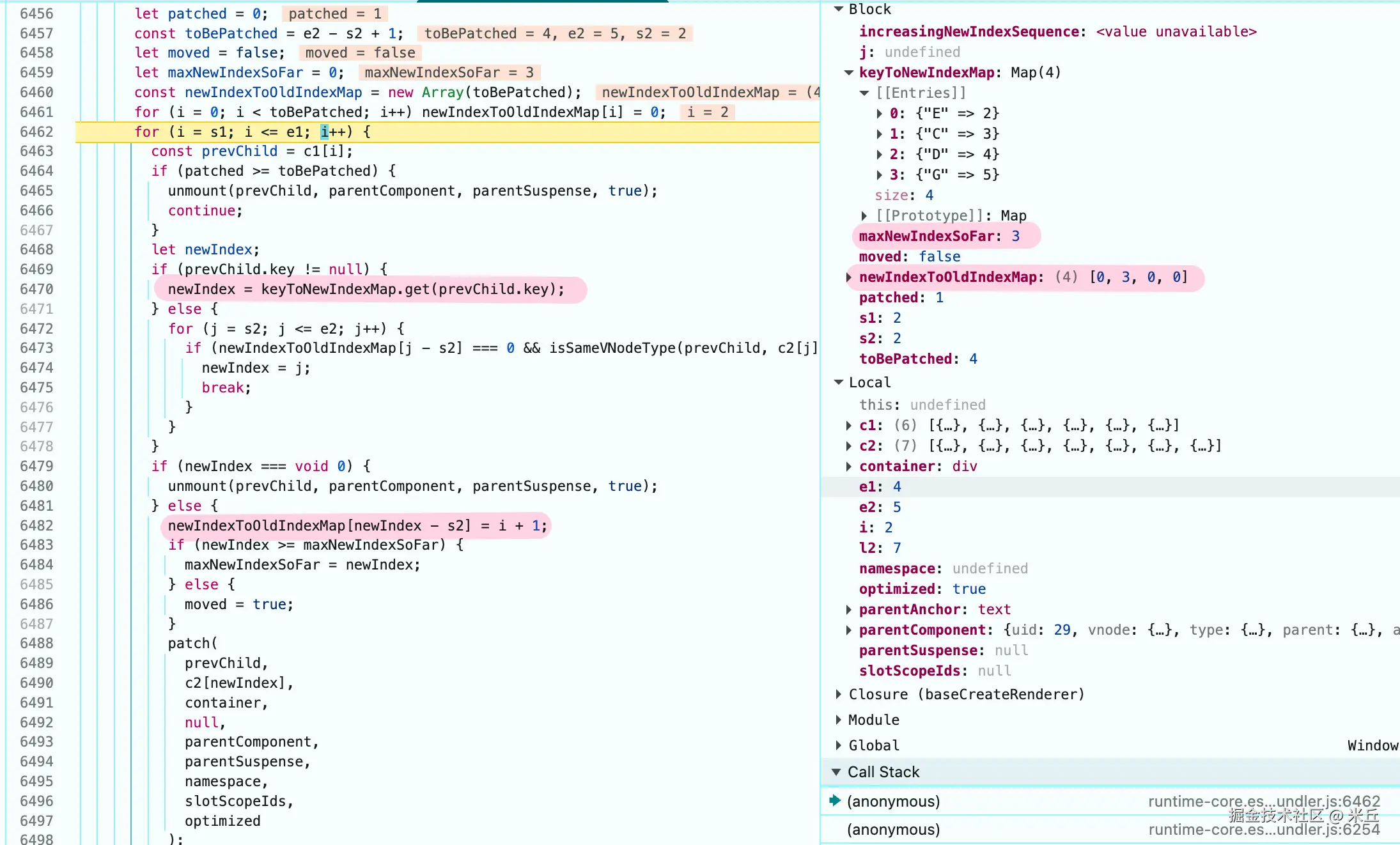

2、遍历旧列表中间部分，尝试 patch 匹配节点

  1. 遍历旧数组中间部分，查找每个旧节点在新数组中的对应位置
  2. 构建新旧节点索引映射（newIndexToOldIndexMap）
  3. 检测节点是否需要移动（通过 maxNewIndexSoFar）
  4. 递归更新匹配的节点（调用 patch）
  5. 卸载多余的旧节点

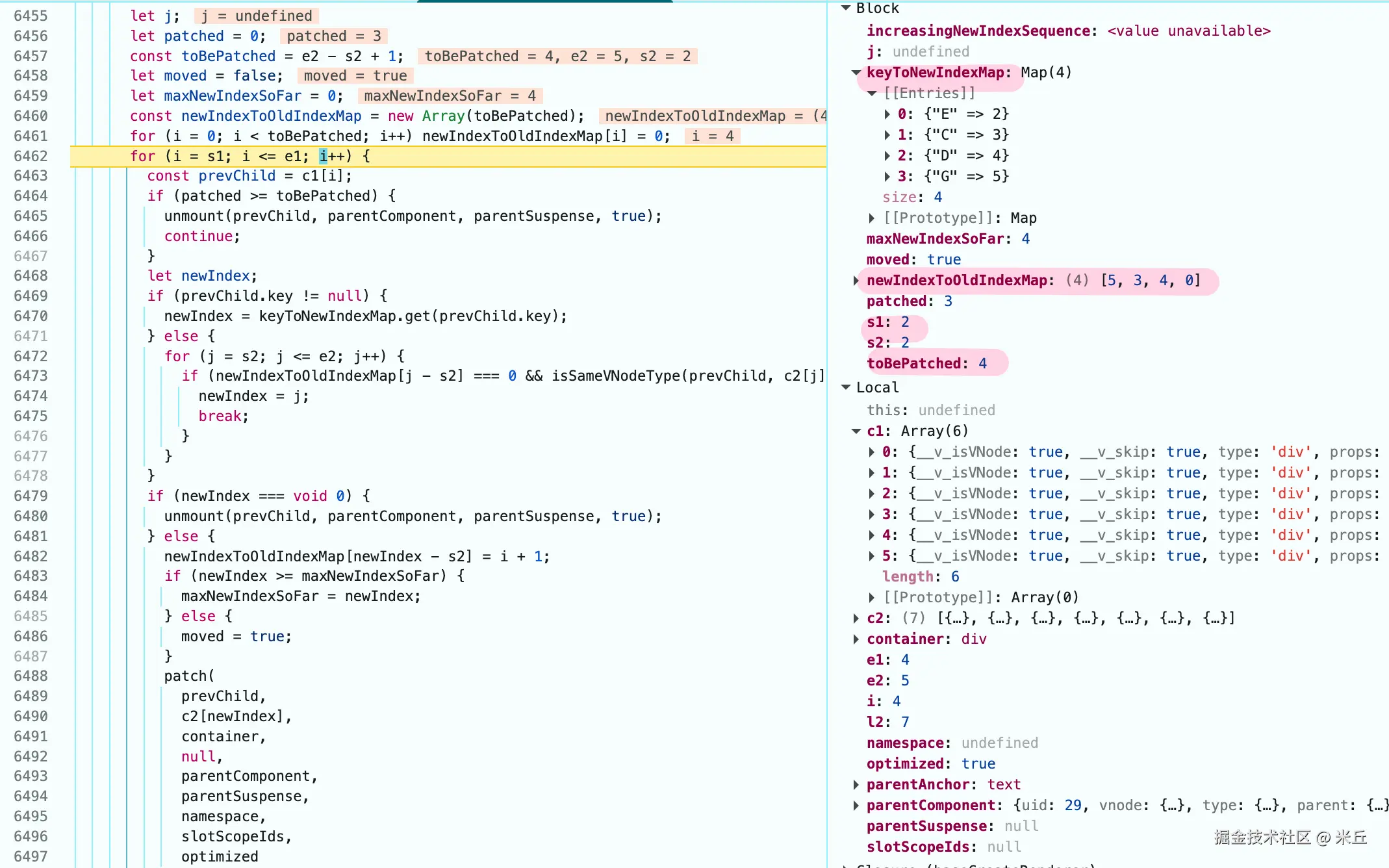

newIndexToOldIndexMap 新节点的中间序列数组，其索引对应的元素是 在旧节点中的索引。

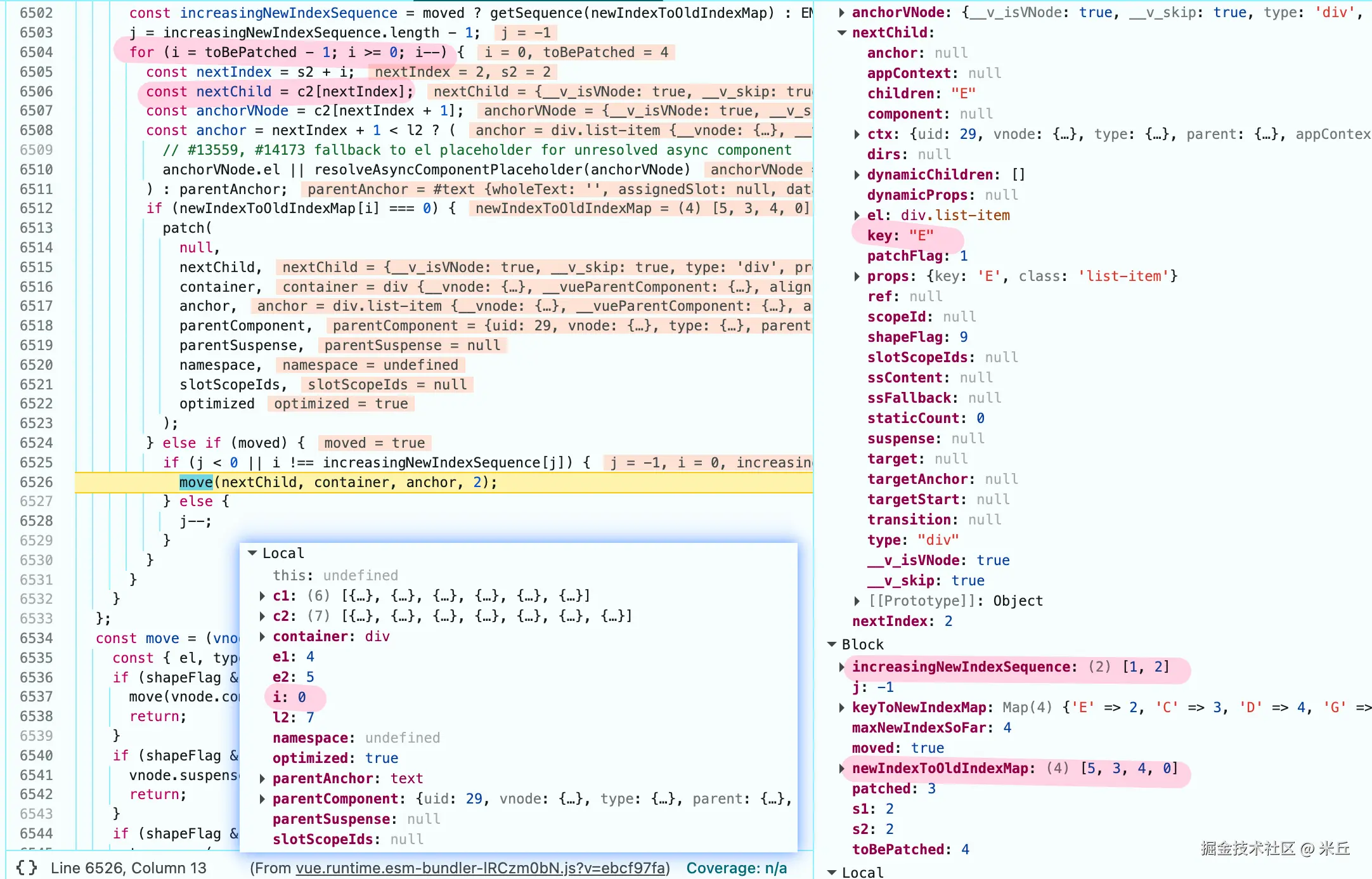

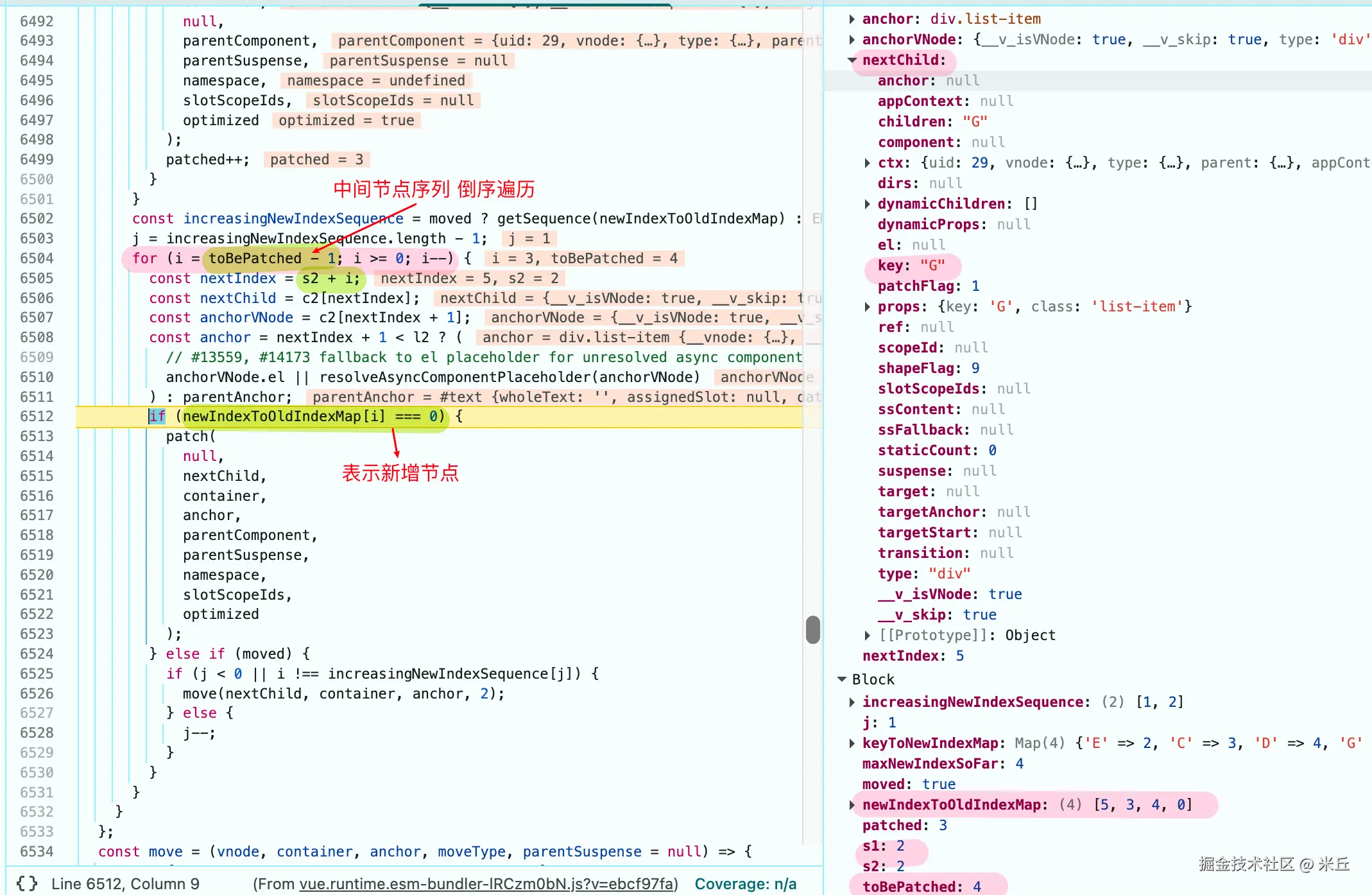

3、移动 & 挂载剩余节点（最长递增子序列优化）

  1. 计算 LIS：通过 getSequence 确定不需要移动的节点
  2. 倒序遍历：从后往前处理新数组中间部分
  3. 挂载新增节点：处理 newIndexToOldIndexMap[i] === 0 的节点
  4. 移动需要重排的节点：处理不在 LIS 中的节点

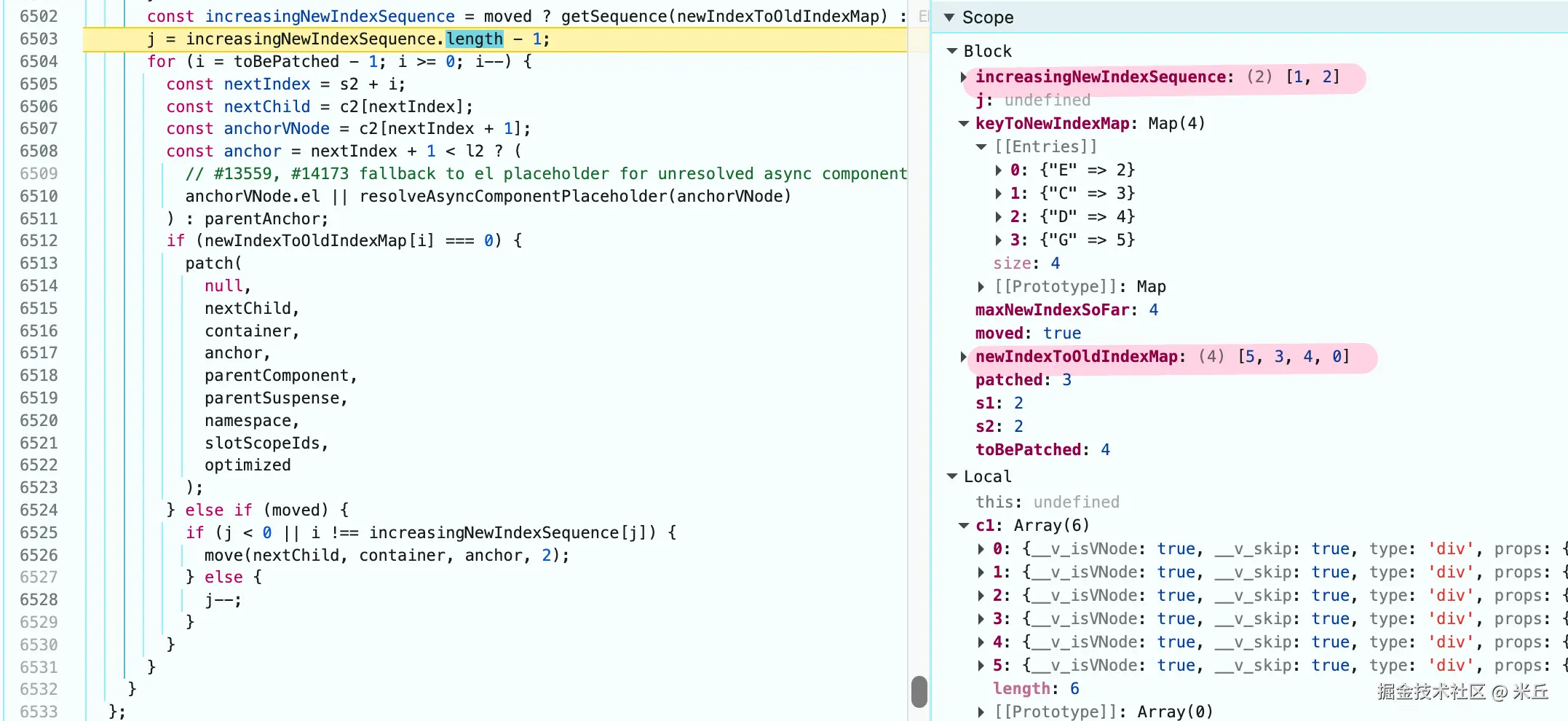

通过 getSequence 确定不需要移动的节点，increasingNewIndexSequence存储索引。说明 节点 C、节点 D 不需要移动。

newIndexToOldIndexMap = [ 5, 3, 4, 0] ==> incrasingNewIndexSequence = [1, 2]

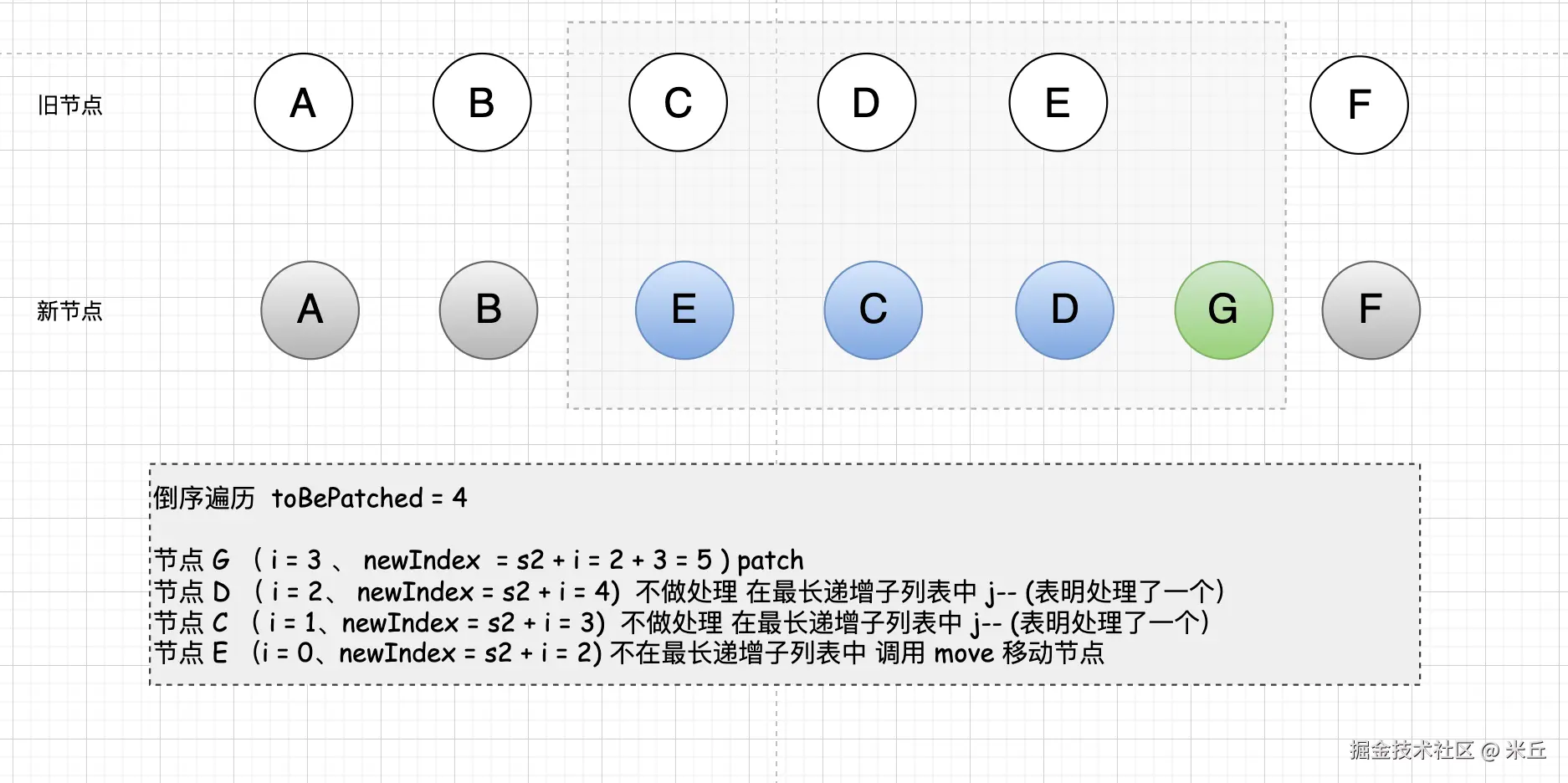

倒序遍历，如果是 newIndexToOldIndexMap[i] === 0 的节点，则调用 patch 进行挂载。

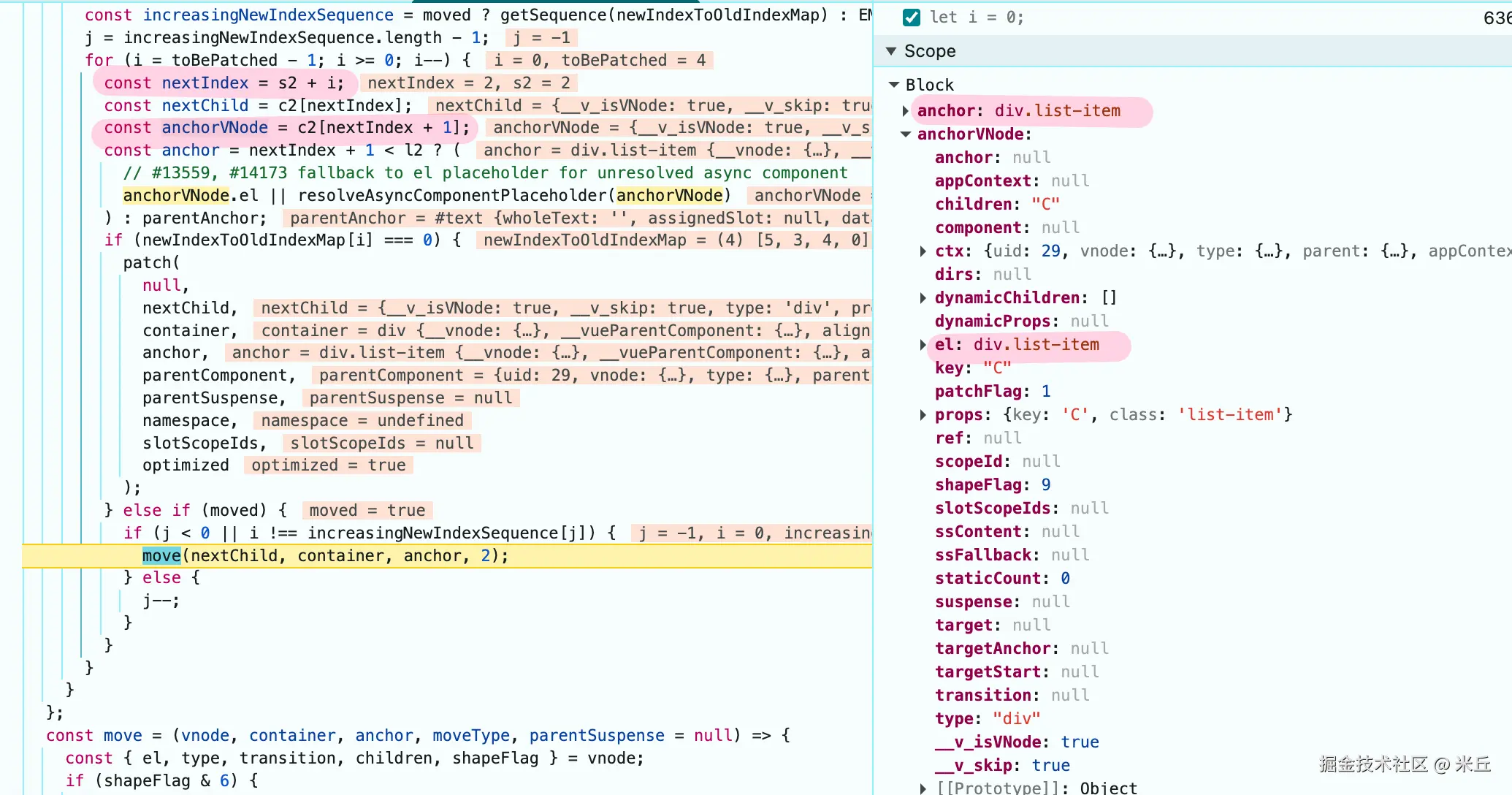

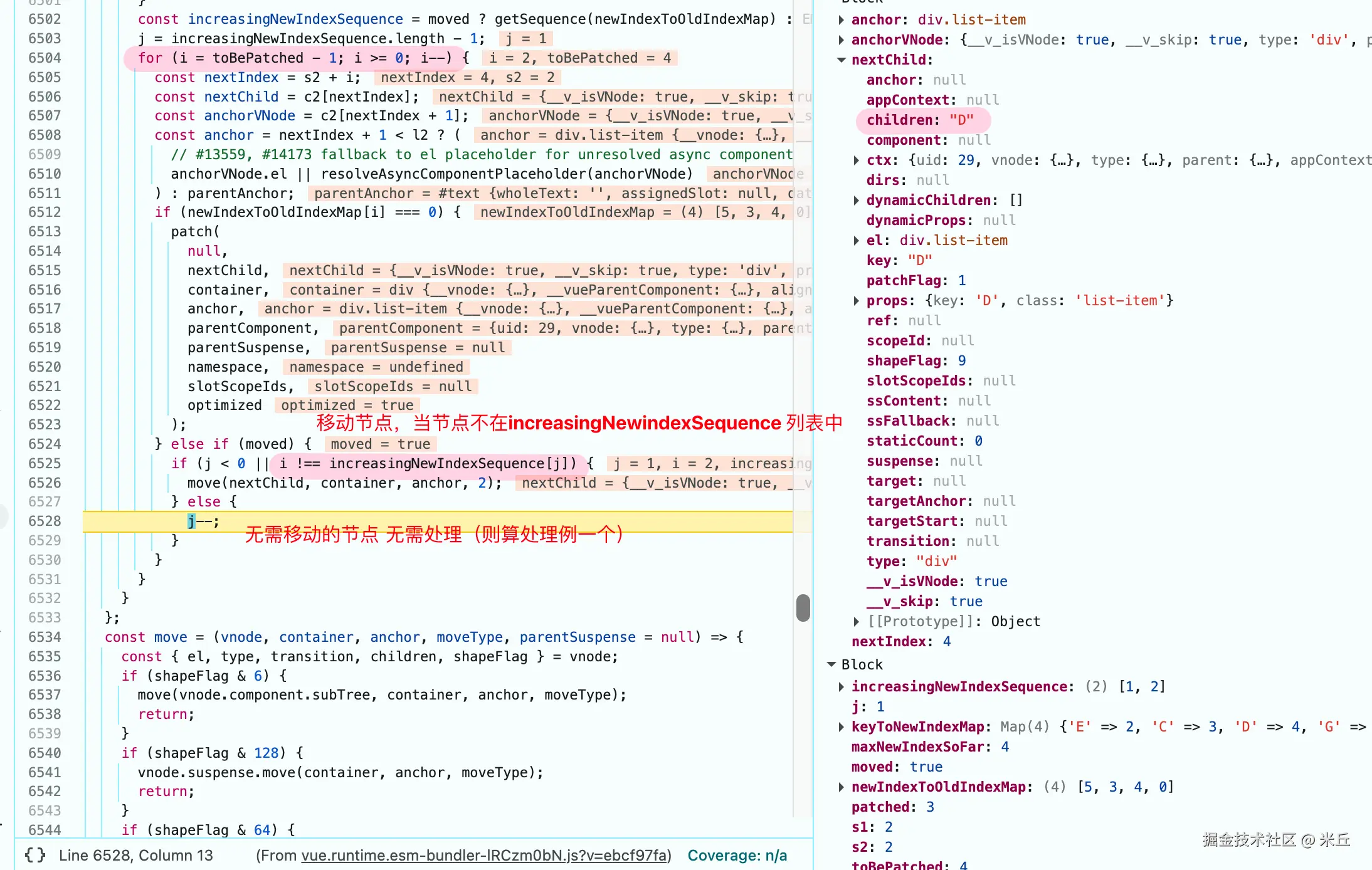

节点E 不在 最长递增子序列中，需要移动。




patchUnkeyedChildren

patchUnkeyedChildren 的执行流程分为三个阶段：

  1. 初始化：兜底处理并计算长度
  2. 顺序匹配更新：按索引逐一比较并更新节点
  3. 处理长度差异：删除多余节点或挂载新增节点

最长递增子序列


function getSequence(arr) {
  const p = arr.slice() // 前驱数组：记录每个元素在 LIS 中的前一个元素索引
  const result = [0] // 初始 LIS，第一个元素索引为 0
  let i, j, u, v, c
  const len = arr.length

  // 遍历数组，构建 LIS
  for (i = 0; i < len; i++) {
    const arrI = arr[i]

     // 跳过值为 0 的元素（Vue 中表示未挂载的节点）
    if (arrI !== 0) {
      j = result[result.length - 1] // 当前 LIS 的最后一个元素索引

      // 情况1：当前元素大于 LIS 末尾元素 → 直接加入
      if (arr[j] < arrI) {
        p[i] = j
        result.push(i)
        continue
      }
      // 情况2：当前元素不大于末尾元素 → 二分查找替换位置
      u = 0
      v = result.length - 1
      while (u < v) {
        c = (u + v) >> 1 // 等价于 Math.floor((u + v) / 2)
        if (arr[result[c]] < arrI) {
          u = c + 1 // 在右半部分查找
        } else {
          v = c // 在左半部分查找
        }
      }
      // 如果找到的位置可以被替换
      if (arrI < arr[result[u]]) {
        if (u > 0) {
          p[i] = result[u - 1]
        }
        result[u] = i
      }
    }
  }

  // 回溯构造完整序列
  u = result.length
  v = result[u - 1] // LIS 的最后一个元素索引
  while (u-- > 0) {
    result[u] = v
    v = p[v]
  }
  return result
}

COMPONENT 组件

vue组件渲染

TELEPORT

Vue3.x 内置组件（KeepAlive、Suspense、Teleport） 与 异步组件

SUSPENSE

Vue3.x 内置组件（KeepAlive、Suspense、Teleport） 与 异步组件
