自己动手写神经网络《自己动手写神经网络》旨在通过带领读者实现一个迷你神经网络，使读者对权重、阈值、特征提取、梯度下降、误

《自己动手写神经网络》旨在通过带领读者实现一个迷你神经网络，使读者对权重、阈值、特征提取、梯度下降、误差反向传播法等有个感性的认识，为学习深度学习打下坚实的基础。该神经网络用于识别图像中的数字是 0 还是 1，后文称作 0/1 网络，源码仓库如下：

https://github.com/pandengyang/polly.git

本教程也是笔者学习《深度学习中的数学》的学习笔记。

0 0/1 网络
1 从一个物理实验谈起
- 1.1 误差
- 1.2 最小二乘法
- 1.3 导数
- 1.4 数据拟合
2 神经网络
- 2.1 神经元
- 2.2 网络结构
- 2.3 输入层
- 2.4 隐藏层
- 2.5 输出层
- 2.6 激活函数
3 矩阵
- 3.1 矩阵运算
  - 3.1.1 加法
  - 3.1.2 减法
  - 3.1.3 数乘
  - 3.1.4 矩阵乘法
  - 3.1.5 转置
- 3.2 NumPy
4 训练
- 4.1 加载数据集
- 4.2 参数初始化
- 4.3 激活函数
- 4.4 正向传播
- 4.5 损失函数
- 4.6 梯度下降法
- 4.7 向量
- 4.8 链式法则
  - 4.8.1 标量对矩阵的链式法则
  - 4.8.2 逐元素运算的链式法则
  - 4.8.3 矩阵乘法的链式法则
  - 4.8.4 广播的链式法则
- 4.9 误差反向传播法
- 4.10 参数存储
5 推理
- 5.1 加载模型参数
- 5.2 加载测试数据集
- 5.3 设置激活函数
- 5.4 正向传播
- 5.5 预测结果

0 0/1 网络

0/1 网络 的数据集为 64 张图像，图像内容为数字 0 或 1。图像分辨率为 $3 \times 4$ 像素，每个像素为黑色或白色。图像内容示例如下：



图像文件名为 {sn}-{y}.bmp。文件名示例如下：


sn 为图像编号，取值范围为 1~64，y 为图像内容，取值范围为 0 或 1。

0/1 网络 为图像的每个像素分配了一个坐标。坐标示例如下：


本教程利用 64 张图像训练 0/1 网络，使其能识别图像中的数字 0 或 1。

本项目在 Python 3.12 上测试，依赖 numpy、pillow 库。环境搭建命令如下：

python -m pip install numpy pillow

1 从一个物理实验谈起

温度传感器利用电阻随温度升高而稳定增加的特性来精确测温。科学家需要准确地知道电阻随温度变化的公式，这通常根据实验数据得出。假设科学家拿到了一组实验数据，记录了不同温度下某导体的电阻值。实验数据如下：

温度	电阻
11	22.1
12	23.0
13	24.2
14	25.1
15	26.0
16	27.1
17	28.0
18	29.2
19	30.1
20	31.0

以温度为横坐标，电阻为纵坐标，在坐标纸上绘制出这些点。温度与电阻关系散点图如下：


上图为温度与电阻关系的散点图，可以直观地看到数据点几乎排成一条直线，说明电阻随温度呈线性变化趋势。

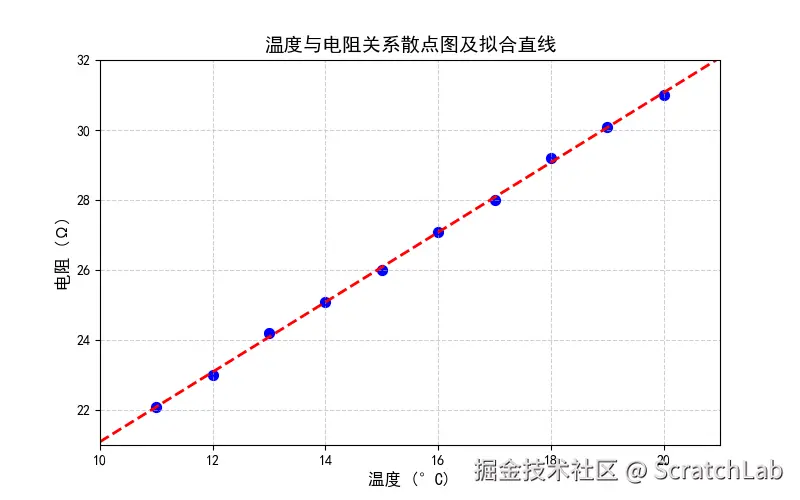

在坐标纸上绘制一条贴近上述坐标点的直线，量出其与 x 轴、y 轴的交点坐标。拟合直线如下：


依据交点坐标，即可求出电阻随温度变化的公式。

理论上，依据上述温度与电阻关系散点可绘制出无数条直线（只需稍微旋转或平移即可），每一条都能得到一个公式。那么，哪一条才是最准确的呢？

1.1 误差

要判断公式准不准，需要一个衡量标准。最直观的就是看每个点的真实电阻值和公式预测的电阻值相差多少，这个差值叫做误差。

如果直接用 真实值 – 预测值，那么有的点预测值偏大，误差为负；有的点预测值偏小，误差为正。正负相抵后，总误差可能很小，无法衡量公式准不准，所以需要让误差总是正的。这通常有两种方法：

绝对值： $|{\text{真实值}} - {\text{预测值}}|$
平方： $({\text{真实值}} - {\text{预测值}})^2$

平方不仅能消除正负，还能放大误差（比如误差 2 变成 4 ，误差 3 变成 9），让大误差点更显眼，优化时会优先照顾它们。所以通常选用平方误差，把所有点的平方误差加起来，就是总误差。总误差公式如下：

E = \sum_{i=1}^N (y_i - \hat{y}_i)^2

其中 $y_i$ 是真实电阻， $\hat{y}_i$ 是公式预测的电阻。通常还会将总误差除以数据量，以消除数据量对误差的影响，这就是均方误差。均方误差公式如下：

MSE = \frac{1}{N} \sum_{i=1}^N (y_i - \hat{y}_i)^2

1.2 最小二乘法

既然误差越小，直线就越准，那问题就变成了：找一条直线 $y = ax + b$ ，使得均方误差最小。这就是最小二乘法的核心思想。将真实电阻、预测电阻代入均方误差公式，数据如下：

温度	真实电阻 $y_i$	预测电阻 $\hat{y}_i$
11	22.1	$a \times 11 + b$
12	23.0	$a \times 12 + b$
13	24.2	$a \times 13 + b$
14	25.1	$a \times 14 + b$
15	26.0	$a \times 15 + b$
16	27.1	$a \times 16 + b$
17	28.0	$a \times 17 + b$
18	29.2	$a \times 18 + b$
19	30.1	$a \times 19 + b$
20	31.0	$a \times 20 + b$

代入均方误差公式，展开后得到：

\text{MSE}(a, b) = 248.5a^2 + 31ab + b^2 - 840.44a - 53.16b + 714.712

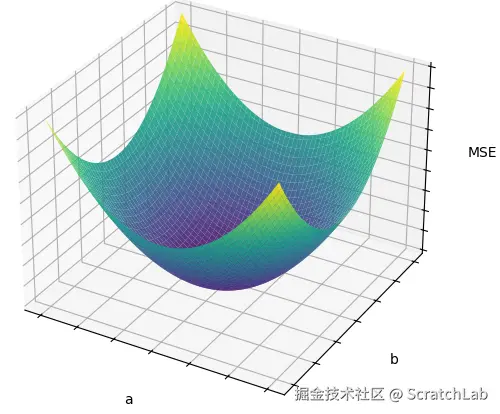

上式为二元二次方程，其曲面为凸的椭圆抛物面，像一口碗，有唯一的最小值点。数学上，通过对 $a$ 和 $b$ 求偏导寻找最小值点。

1.3 导数

对于一元函数 $f(x)$ ，导数 $f'(x)$ 描述了函数在某一点的变化率。从几何上看，导数就是函数曲线在该点切线的斜率。例如，对于函数 $f(x) = x^2$ ，其导数为 $f'(x) = 2x$ 。在 $x=3$ 处，导数值为 6，说明函数在这一点以斜率 6 变化。

当处理多元函数时，比如上述的均方误差 $\text{MSE}(a, b)$ 依赖于两个变量 $a$ 和 $b$ ，就需要用到偏导数。偏导数衡量的是函数沿着某一个坐标轴方向的变化率，而将其他变量视为常数。例如，对于函数 $f(x, y) = x^2 + xy$ ，对 $x$ 的偏导数（记作 $\frac{\partial f}{\partial x}$ ）是 $2x + y$ （把 $y$ 当作常数），对 $y$ 的偏导数是 $x$ （把 $x$ 当作常数）。

回到上述问题， $\text{MSE}(a, b)$ 是二元函数，它的最小值点应该满足两个偏导数同时为零： $\frac{\partial \text{MSE}}{\partial a} = 0$ 且 $\frac{\partial \text{MSE}}{\partial b} = 0$ 。这就像在一元函数中，极值点处导数为零一样。

接下来，具体计算 $\text{MSE}(a, b)$ 对 $a$ 和 $b$ 的偏导数。

求偏导公式如下：

\frac{\partial \text{MSE}}{\partial a} = 497a + 31b - 840.44

\frac{\partial \text{MSE}}{\partial b} = 31a + 2b - 53.16

令导数为 0，即可求出令均方误差最小的 $a$ 、 $b$ 值。方程组如下：

0 = 497a + 31b - 840.44

0 = 31a + 2b - 53.16

解方程组得：

a = \frac{823}{825} \approx 0.9976

b = \frac{9172}{825} \approx 11.1176

由此得到描述电阻与温度关系的最准确公式：

y = 0.9976x + 11.1176

1.4 数据拟合

上述过程就是数据拟合：根据已知的数据点，找出一条曲线（这里是一条直线）来反映数据的变化趋势。现在，把这个思路推广一下：如果数据点不是直线，而是弯弯曲曲的复杂曲线，怎么办呢？那就需要更复杂的公式，比如多项式、指数函数等。而神经网络，本质上就是一个超级复杂的、包含成千上万个参数的公式。神经网络的学习过程，就是根据数据自动调整这些参数，让公式的输出尽可能地贴近真实值。

2 神经网络

2.1 神经元

神经元接收多个输入信号，但每个信号的重要性不同。权重（weight）就是用来衡量这种重要性的系数。每个输入都有一个对应的权重，权重越大，这个输入对最终决策的影响就越大。

生物神经元有一个阈值：只有当所有输入信号的加权和超过某个值时，它才会兴奋（产生输出）。否则，它就不兴奋，忽略微小信号。这个特性很重要，如果没有阈值，神经系统就会变得情绪不稳定。在人工神经元中，用偏置（bias）来模拟这个阈值。


神经元的输入可以表示为：

z = w_1 x_1 + w_2 x_2 + \ldots + w_n x_n + b

其中， $w_i$ 是权重， $x_i$ 是输入， $b$ 是偏置。

如果只是加权求和再加偏置，那整个神经元还是线性的。线性模型叠加再多，也只能表达直线，无法拟合复杂曲线。为了让神经元有非线性能力，引入激活函数（activation function）。常见的激活函数有：

Sigmoid：把输出压缩到 0~1 之间，像平滑的开关
ReLU：max(0, x)，简单且有效，是目前最常用的激活函数之一

0/1 网络使用 Sigmoid 激活函数。Sigmoid 公式如下：

\text{Sigmoid}(x) = \frac{1}{1 + e^{-x}}

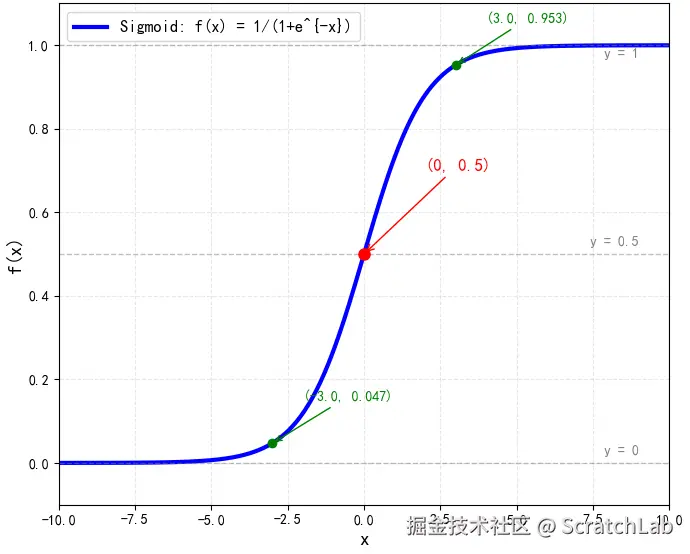

Sigmoid 函数曲线如下：


激活函数给神经元注入了灵魂，让它能表达是与否、强与弱这类非线性关系。


2.2 网络结构

单个神经元能力有限，但把很多神经元连接起来，就组成了神经网络。就像大脑有无数个神经元相互连接，才产生了智能。一个典型的神经网络分为三层：

输入层：接收原始数据。比如一张图像的像素值
隐藏层：中间层，可以有一层或多层。负责提取特征、进行非线性变换
输出层：给出最终结果。比如是数字 1 还是数字 0

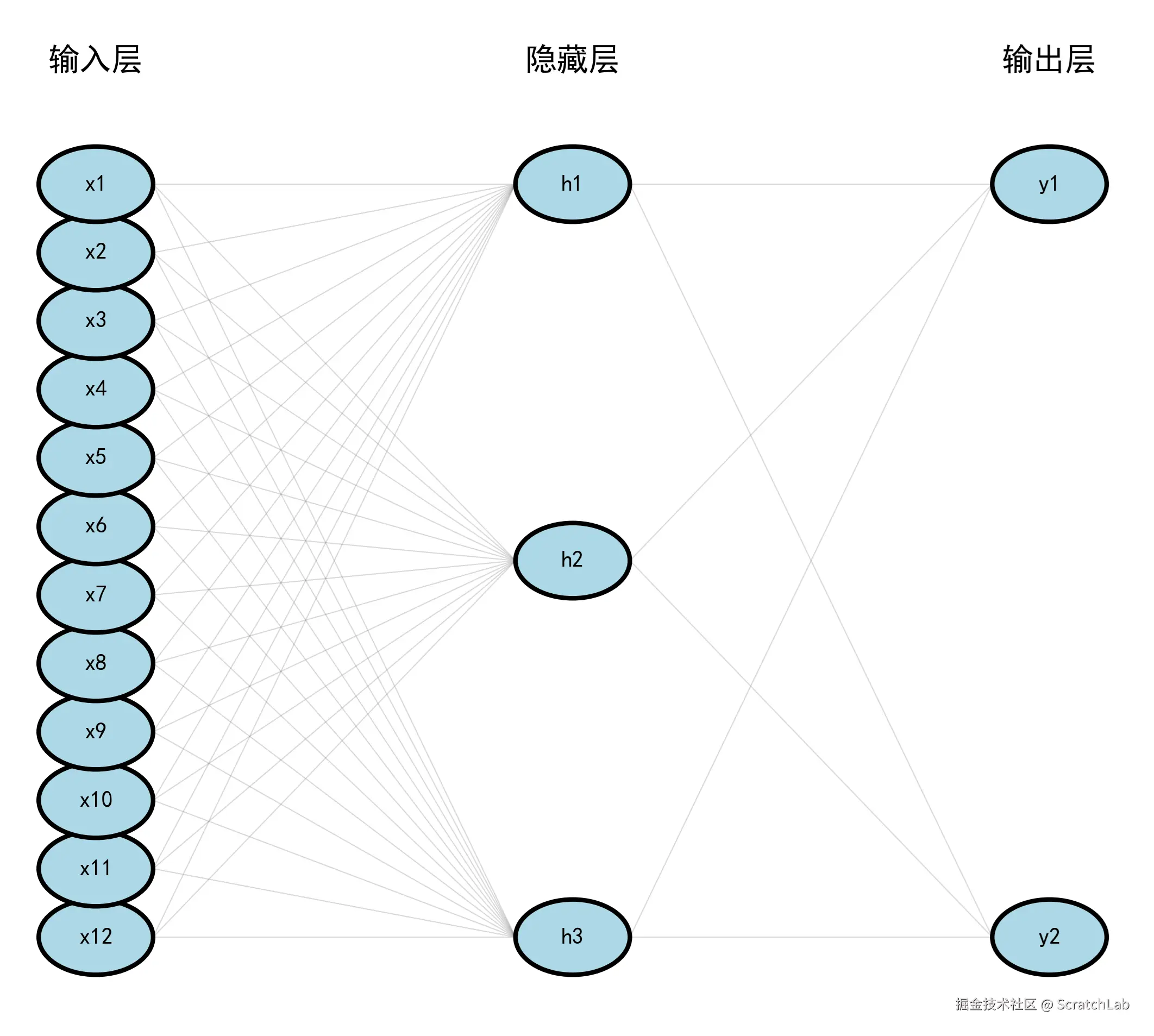

深度学习使用的神经网络是有多个隐藏层的神经网络。0/1 网络只有一个隐藏层，各层连接如下：


图中，每一层的神经元与下一层所有神经元相连，这称为全连接神经网络。神经网络还有很多其他经典结构：如卷积神经网络、循环神经网络、图神经网络等。

一个完整的神经网络包含：

神经网络结构
神经网络参数：各神经元的权重和偏置
激活函数

2.3 输入层

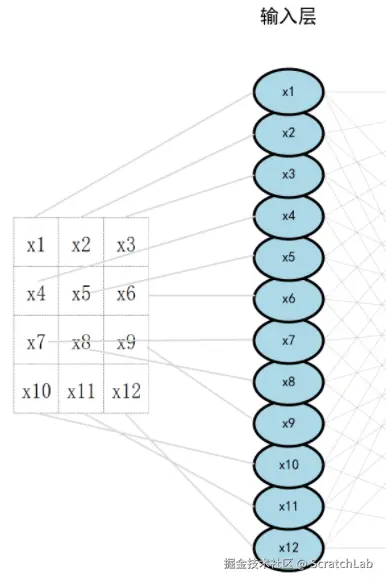

输入层负责读取神经网络的输入，并将信息原样输出。0/1 网络中，数据加载器从左上角到右下角逐个读取样本图像的各像素，若像素为黑色，则输入为 1；若像素为白色，则输入为 0。输入层读取到的就是代表样本图像 12 个像素的 0/1 序列。


2.4 隐藏层

隐藏层是神经网络的核心，它负责从原始像素中提取出有意义的特征。什么是特征？特征就是数据中能帮助我们做出判断的关键模式。比如，要判断一张图里是数字 0 还是数字 1，需要看它有没有圆圈（数字 0 的特征）或竖线（数字 1 的特征）。



下面以训练好的 0/1 网络 的参数来讲解什么是特征，隐藏层如何提取特征。

隐藏层神经元 $h1$ 的权重如下：

权重	输入层	隐藏层	值
$w^1_{1-1}$	$x_1$	$h1$	-0.6302202
$w^1_{2-1}$	$x_2$	$h1$	1.60545878
$w^1_{3-1}$	$x_3$	$h1$	-1.09651057
$w^1_{4-1}$	$x_4$	$h1$	-1.330712
$w^1_{5-1}$	$x_5$	$h1$	1.32532169
$w^1_{6-1}$	$x_6$	$h1$	-1.31416219
$w^1_{7-1}$	$x_7$	$h1$	-1.31317393
$w^1_{8-1}$	$x_8$	$h1$	1.03433711
$w^1_{9-1}$	$x_9$	$h1$	-1.28556487
$w^1_{10-1}$	$x_{10}$	$h1$	-1.22585296
$w^1_{11-1}$	$x_{11}$	$h1$	1.67217289
$w^1_{12-1}$	$x_{12}$	$h1$	-1.0077602

隐藏层神经元 $h1$ 的偏置如下：

偏置	值
$b^1_1$	0.99517127

隐藏层神经元 $h2$ 的权重如下：

权重	输入层	隐藏层	值
$w^2_{1-2}$	$x_1$	$h2$	-0.17489004
$w^2_{2-2}$	$x_2$	$h2$	0.39992454
$w^2_{3-2}$	$x_3$	$h2$	-0.35969918
$w^2_{4-2}$	$x_4$	$h2$	-0.56722885
$w^2_{5-2}$	$x_5$	$h2$	0.35618619
$w^2_{6-2}$	$x_6$	$h2$	-0.55750559
$w^2_{7-2}$	$x_7$	$h2$	-0.62140746
$w^2_{8-2}$	$x_8$	$h2$	0.50465389
$w^2_{9-2}$	$x_9$	$h2$	-0.45594783
$w^2_{10-2}$	$x_{10}$	$h2$	-0.4811531
$w^2_{11-2}$	$x_{11}$	$h2$	0.6613442
$w^2_{12-2}$	$x_{12}$	$h2$	-0.26214341

隐藏层神经元 $h2$ 的偏置如下：

偏置	值
$b^1_2$	0.09878039

隐藏层神经元 $h3$ 的权重如下：

权重	输入层	隐藏层	值
$w^3_{1-3}$	$x_1$	$h3$	0.79412472
$w^3_{2-3}$	$x_2$	$h3$	-1.76962622
$w^3_{3-3}$	$x_3$	$h3$	1.31201553
$w^3_{4-3}$	$x_4$	$h3$	1.44717745
$w^3_{5-3}$	$x_5$	$h3$	-1.40210612
$w^3_{6-3}$	$x_6$	$h3$	1.48501276
$w^3_{7-3}$	$x_7$	$h3$	1.47822735
$w^3_{8-3}$	$x_8$	$h3$	-1.23524117
$w^3_{9-3}$	$x_9$	$h3$	1.39521465
$w^3_{10-3}$	$x_{10}$	$h3$	1.42453392
$w^3_{11-3}$	$x_{11}$	$h3$	-1.90108568
$w^3_{12-3}$	$x_{12}$	$h3$	1.05302035

隐藏层神经元 $h3$ 的偏置如下：

偏置	值
$b^1_3$	-1.16758538

输出层神经元 $y1$ 的权重如下：

权重	隐藏层	输出层	值
$w^2_{1-1}$	$h1$	$y1$	-4.3035679
$w^2_{2-1}$	$h2$	$y1$	-1.20890508
$w^2_{3-1}$	$h3$	$y1$	5.30706513

输出层神经元 $y1$ 的偏置如下：

偏置	值
$b^2_1$	-0.0521834

输出层神经元 $y2$ 的权重如下：

权重	隐藏层	输出层	值
$w^2_{1-2}$	$h1$	$y2$	4.31689612
$w^2_{2-2}$	$h2$	$y2$	1.22928151
$w^2_{3-2}$	$h3$	$y2$	-5.28673997

输出层神经元 $y2$ 的偏置如下：

偏置	值
$b^2_2$	0.02728745

对于神经元 $h1$ ，其主要正权重对应输入如下：

$x2$
$x5$
$x8$
$x11$

主要负权重对应输入如下：

$x4$
$x6$
$x7$
$x9$
$x10$
$x12$

在图像中标记出正负权重对应的像素，如下图所示：


正权重恰好对应图像中央一列，这正是数字 1 的垂直主干；负权重分布在 0 的方形轮廓上，起到抑制干扰的作用。
