画家落笔讲究水韵晕染，工程师渲染追求帧帧确定。
艺术允许留白，工程必须算清。
本文不谈玄学，只用三个中国写意画的底层逻辑，拆解嵌入式 GUI 从数据到屏幕的确定性管线。
▎ 引子：一瞬千年
老画师悬腕落笔，十分钟后山水跃然纸上。画成，不改。
与此同时，你的工业屏每秒刷新 30 次。每一次刷新，都是一次“数字水墨”：CPU 是画家，光栅化是笔法，Frame Buffer 是宣纸。
画师可以随心晕染，但渲染管线不能。
当上层要求“这帧必须准时、准确、不撕裂地落到屏幕上”，底层该如何设计，才能让每一次渲染都像老画师落笔——不改、不重、不猜？

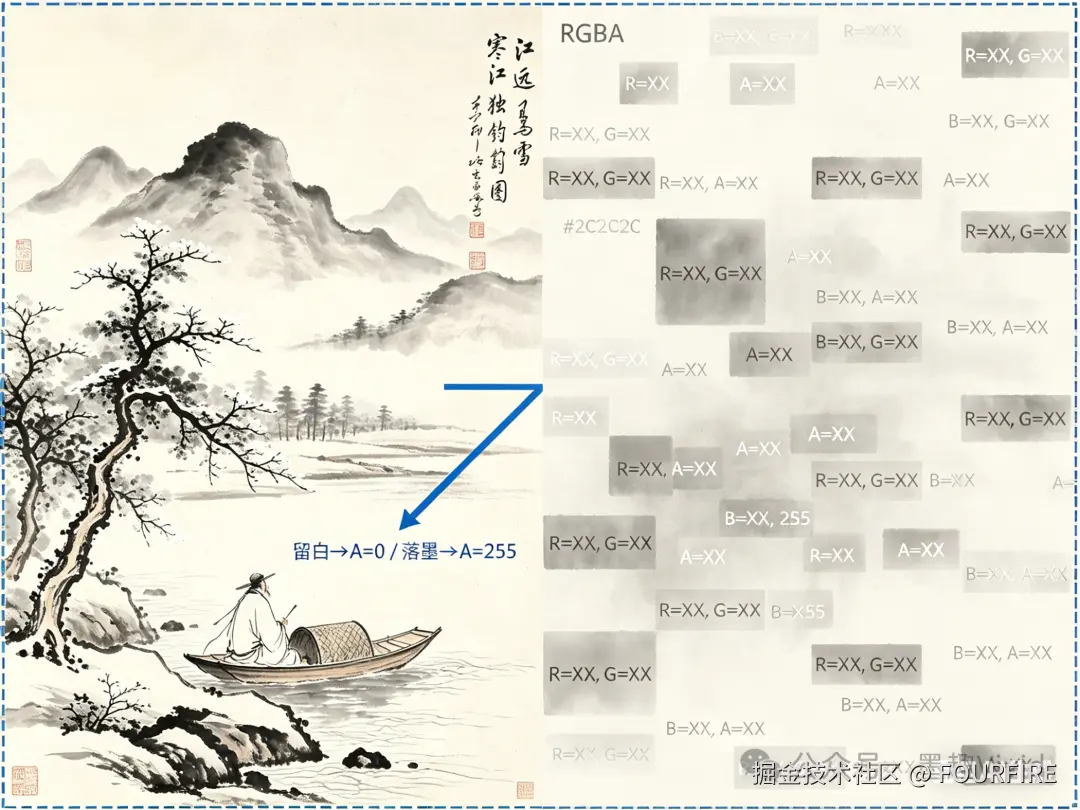

▎ 一、留白不是空：Alpha 通道与像素精度
中国画论讲“计白当黑”。画面里的空白不是没画，是精心规划的空间。
在嵌入式 GUI 里，留白有一个冰冷的名字：Alpha 通道。
A=0 不是“不画”，是精确写入 0
宣纸的白靠不落笔，屏幕的白靠 Alpha=0 的逐像素写入。混合公式不是艺术感觉，而是每个像素每帧必算的整数运算：
Out = Src × α/255 + Dst × (1 - α/255)
1920×1080 的画面，一帧就是 200 万次乘加。少一次，画面就错。
工业屏为何偏爱 RGBA8888？
-
RGB565 每像素 2 字节，省内存，但无 Alpha 通道，工业报警色环的对比度（ISA-101/WCAG ≥4.5:1）无法达标
-
RGBA8888 每像素 4 字节，内存翻倍，但报警红/橙色边缘清晰可辨。合规的代价，比内存更贵。
-
忽略 Stride 的硬件对齐填充（如 128 字节），整屏像素直接错位。一行错，行行错。
熟宣不洇：预乘 Alpha 防黑边
非预乘 Alpha（RGB 与 A 分开存）混合时需额外乘一次，易在边缘产生“黑边晕染”。
工业 UI 要求像素锐利，必须用预乘 Alpha（RGB 存储时已乘 A）：
Out = Src + Dst × (1-α)
少一步乘法，少一个误差源，报警框边缘干净利落。
// 满纸留白：按硬件 Stride 清零，覆盖对齐填充区
memset(canvas, 0, height * stride);
for (int r = y; r < y + h; r++)
for (int c = x; c < x + w; c++) {
int p = r * stride + c * 4;
canvas[p] = 255; canvas[p+3] = 180; // R / A
}
// 框外的“空白”，每个字节都是精确计算过的 0。
▎ 二、墨分五色：图层叠加与 Dirty Rect
墨只有一种颜色，五色全在水的多少。GUI 的层次感，全在 Alpha 与 Z 序的精确配比。

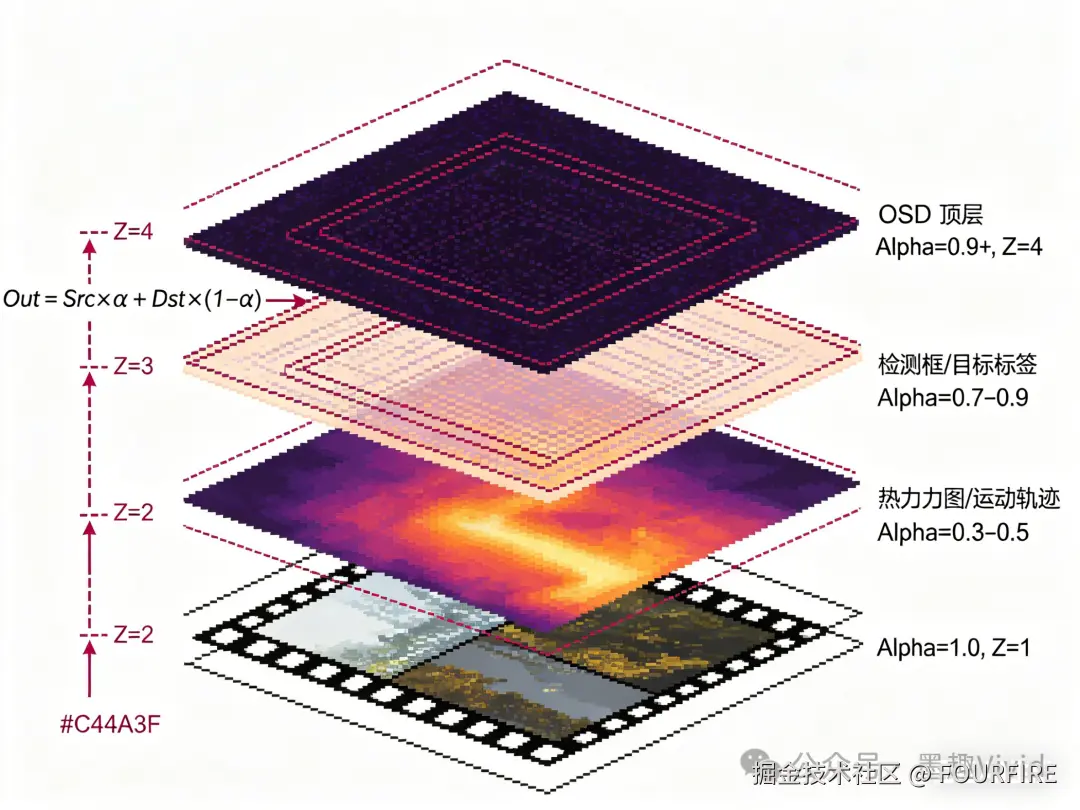

四层结构，自上而下
-
顶层 OSD（报警图标/时间戳）：Alpha 0.9+，必须锐利
-
浮层检测框：Alpha 0.7-0.9
-
中间热力图/轨迹：Alpha 0.3-0.5
-
底层视频帧：Alpha 1.0，完全不透明
4 层 1080p 全屏 RGBA 叠加，纯软每帧数据搬运约 33MB。若锁 60Hz，带宽直冲 2GB/s，低端 MPU 必卡。
工程解法：脏矩形 + 钤印
- Dirty Rect：只重绘“改了的那一笔”。工业场景多数帧仅 OSD 变化，重绘 10% 区域即可，CPU 占用直降 70%+
- Block Transfer（钤印）：图标/Logo 预渲染至独立小 Buffer，每帧整块 memcpy 拷贝至目标坐标。不逐像素重绘，快一个数量级
组件的边界：不替你抢显示总线，不黑盒管理层级。只交付一块 Alpha 精确、Stride 对齐的 RGBA Buffer。边界守得住，管线才稳定。
▎ 三、写意不改笔：双缓冲与 30Hz 的确定性
写意最忌“描”。墨已入纸，改即脏。必须意在笔先，一气呵成。
GUI 最忌“撕裂”。直接写屏时若恰逢屏幕刷新，会出现半帧旧+半帧新，工业现场绝不可接受。

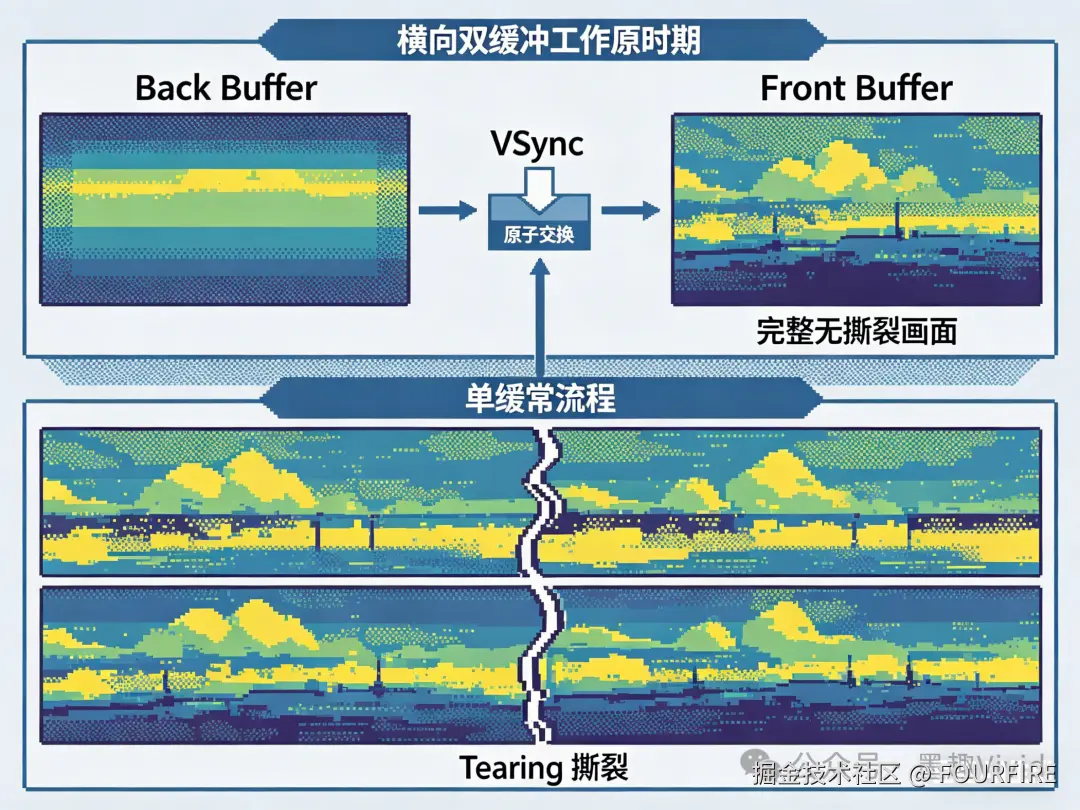

双缓冲：两张宣纸，一张挂墙，一张在画
-
Front Buffer：屏幕正在显示
-
Back Buffer：后台渲染下一帧
渲染完成后，在垂直消隐期（VSync）原子交换（Page Flip）。用户永远只看到完整帧。
代价：内存翻倍（1080p ×2 ≈ 16.6MB）。但比操作员看到半截报警框按错按钮的代价，便宜太多。
为何工业屏锁定 ≤30Hz？
-
30Hz 在荧光灯等环境下易引发频闪干扰
-
报警状态变化人眼 50ms 内即可感知，33.3ms/帧完全覆盖
-
锁 30Hz 省出的 CPU 与带宽，可多跑一路 AI 检测通道
30Hz 不是“慢”，是“确定性”。
▎ 四、工程验证：数据不说谎
（Cortex-A7 1GHz / 256MB RAM / Linux 5.10 DRM-KMS / NEON 优化）
▎ 基准数据
-
4 层全屏 Alpha 混合：CPU 3.8% ｜ 带宽 ~130MB/s ｜ 稳 30FPS
-
仅 OSD 更新（Dirty Rect ~10%）：CPU <1% ｜ 带宽 ~15MB/s
-
单缓冲直写屏：CPU 1.2% ｜ 可见撕裂
▎ 三个工程结论
1. 混合是绝对性能大户。RGBA8888 的内存代价，低于工业对比度合规失败的风险。
2. Dirty Rect 是低端 MPU 的续航核心。省下的 3% CPU，可直接转化为检测通道算力。
3. 30Hz 是工业确定性最优解。60Hz 动效无感知增益，只有闪烁风险与带宽浪费。
写意留白，是艺术的呼吸；管线确定，是工程的底线。
用像素作画，以边界为框。
🔜 下期预告：02 / 05《宣纸的质地——Framebuffer、像素格式与内存带宽的工程权衡》
