蓝桥杯嵌入式赛道STM32G4对EEPROM的读写

M24C02 是 ST 意法半导体推出的 2Kbit（256×8bit）串行 I²C EEPROM，以宽压、高可靠、易集成著称，适合嵌入式系统的非易失性小容量数据存储STMicroelectronics。以下从核心参数、关键特性、结构与寻址

1. 灵活寻址：器件地址前四位固定为 1010，后三位由 A0/A1/A2 引脚电平决定，最多可在同总线上挂 8 片。
2. 硬件写保护：WP 引脚为高电平时锁定全部存储区，防止误写。
3. 丰富读取：支持随机读取、顺序读取，地址自动递增。
4. 特殊版本：部分型号含 16 字节 ID 页，可存设备标识或关键参数，部分可永久锁定为只读STMicroelectronics。
5. 低功耗：待机电流 μA 级，适合电池供电场景。

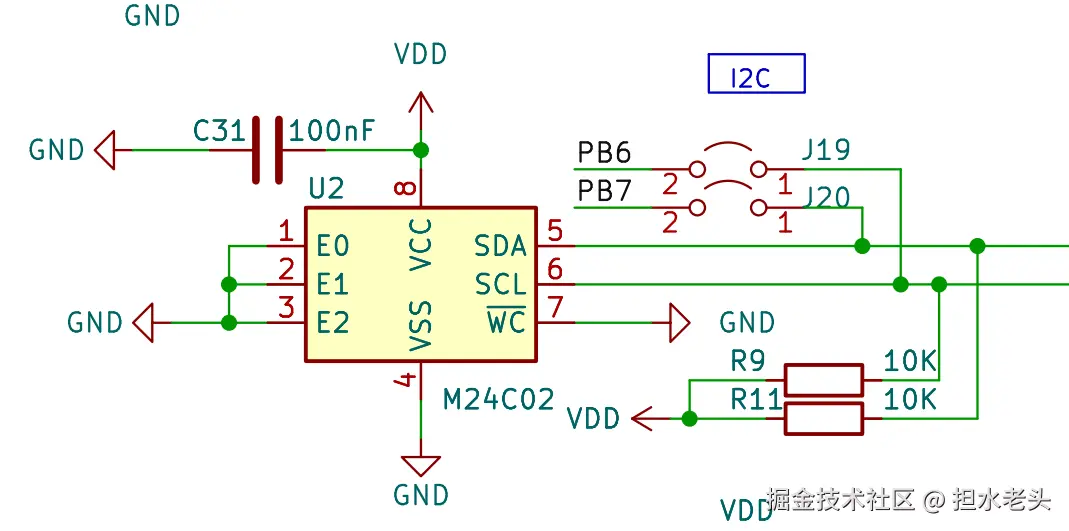

原理图：

往M24C02中读写数据，首先要确定设备地址和内存地址。

代码展示 写入M24C02

void eeprom_write(uint8_t addr,uint8_t dat)
{
	 I2CStart();
	 I2CSendByte(0xa0);
	 I2CWaitAck();
	 I2CSendByte(addr);
     I2CWaitAck();
	 I2CSendByte(dat);
	 I2CSendAck();
	 I2CStop();
}

读出M24C02

uint8_t eeprom_read(uint8_t addr)
{
	 I2CStart();		 //IIC起始
	 I2CSendByte(0xa0);  //写入读取的设备地址
     I2CWaitAck();		 //等待应答
	 I2CSendByte(addr);  //写入内存地址
	 I2CWaitAck();		  //等待应答
	 I2CStop();	     //停止IIC

	 I2CStart();		//IIC起始
	 I2CSendByte(0xa1); //写入读取的设备地址
     I2CWaitAck();		//等待应答
	 uint8_t dat=I2CReceiveByte();    //读取数据存入dat中
	 I2CSendNotAck();
	 I2CStop();			//停止IIC
	 return dat;
}
