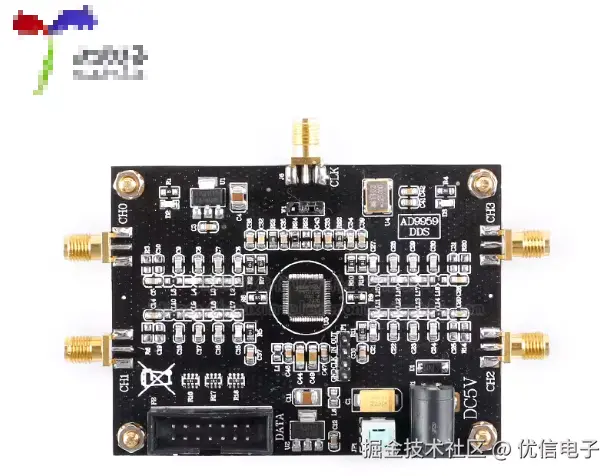

一、AD9959模块简介

  AD9959可以执行高达16阶的频率、相位或幅度调制(FSK、PSK、 ASK)通过将数据施加到模式引脚，可执行调制。此外，AD9959 还支持线性频率、幅度或相位扫描，适合雷达、仪器仪表等应用。 AD9959的串行I/0端口可支持多种配置，提供了极大的灵活性。与 ADI公司以往DDS产品中提供的SPI工作模式类似，串行I/O端C提 供SPI兼容工作模式，四个数据引脚(SDIO_0/SDIO_1/SDIO.2/ SDIO_3)对应串行/0的四种可编程模式，从而提供了灵活性。

性能参数

  • 供电电压/电流：DC 5V 320mA(max)
  • 通讯协议：SPI串行
  • 系统主频：500MHz
  • DCA分辨率位数：10位
  • 相位累加器位数：32位
  • 输出信号：正弦波（带200MHz低通滤波器）
  • 输出通道：4通道（每个通道都可以独立调节频率，幅度，相位）
  • 信号特点：耦合输出（模块通电容耦合输出，极低频率输出幅度较小，可以直接使用示波器测量）
  • 最高主频输出正弦波：1Hz-200MHz
  • 输出幅度：正弦波530mVpp(max)，正弦波随着频率增加幅度减少
  • 输出高阻：高阻

模块应用

  • 多通道信号源，频率信号发生器，正弦波信号发生器，传感器激励

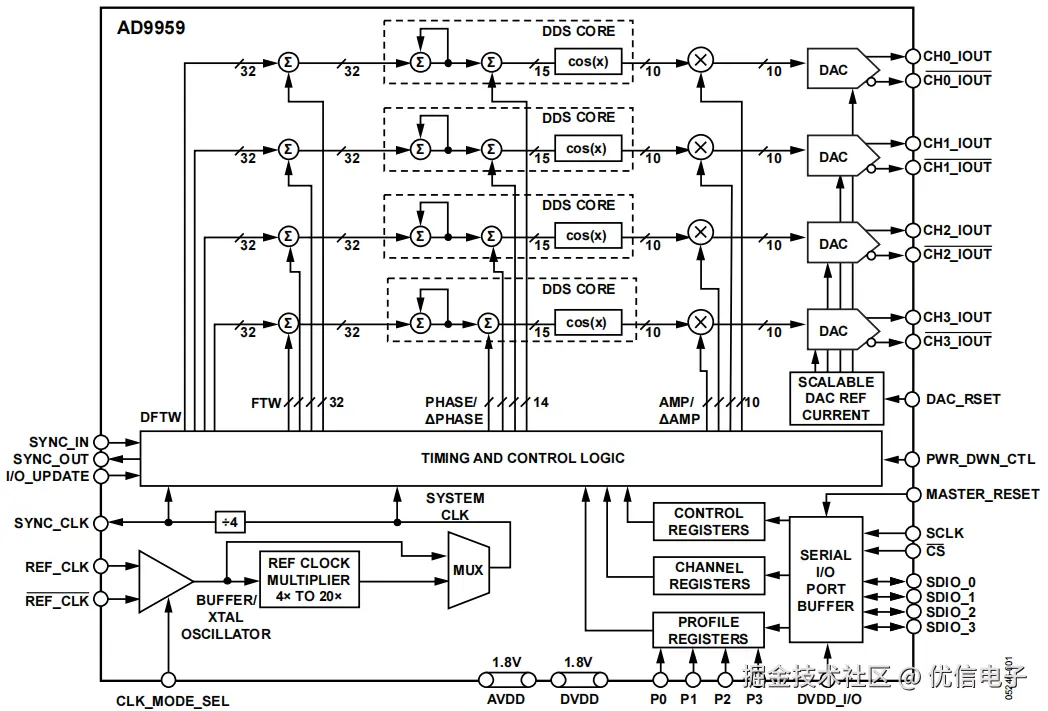

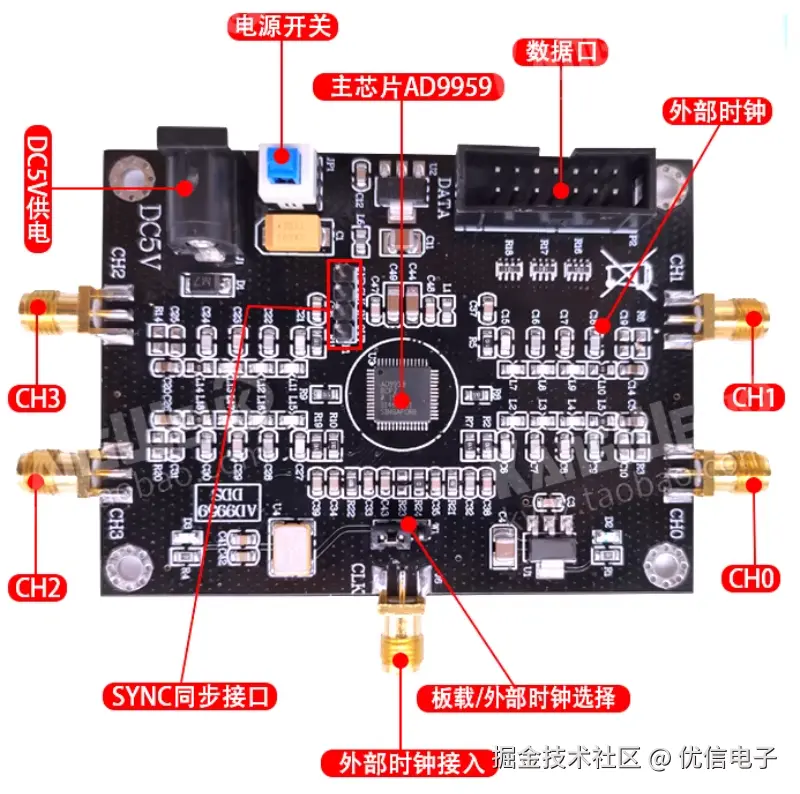

二、AD9959接口图和功能框图

每个DDS通道内部结构：频率控制字FTW + 相位累加器 + 相位偏移 + SIN查找表 + 幅度控制 + DAC。 DDS核心模块作用：

  1. 相位累加器：每个时钟周期执行：Phase = Phase + FTW，FTW越大，相位增长越快，输出频率越高。
  2. 正弦查找表：将相位值转换为：sin(phase)得到数字正弦信号。
  3. 幅度控制：控制输出信号振幅。
  4. DAC：DAC将数字信号转换为模拟信号输出。AD9959每个通道都有 独立DAC。

三、AD9959串行通讯

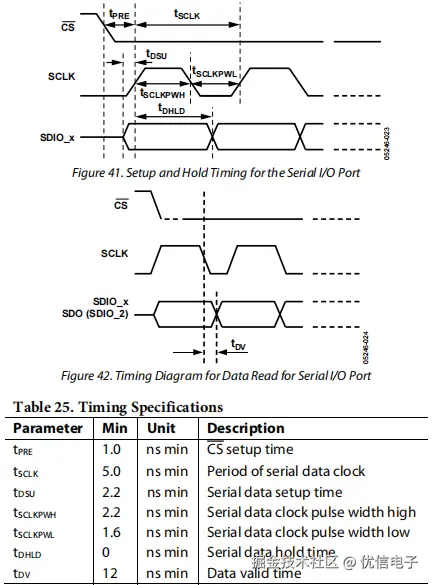

  AD9959 的串行操作是在寄存器级别进行的，而不是字节级别；也就是说，控制器期望访问寄存器地址中包含的所有字节。可以使用 SYNC_I/O 函数中止 I/O 操作，从而允许访问部分字节。此功能可用于仅对寻址寄存器的一部分进行编程。请注意，只有已完成的字节才会受到影响。

  串行通信周期分为两个阶段。阶段 1 是指令周期，它将指令字节写入 AD9959。指令字节的每一位都在 SCLK 的每个相应上升沿被写入。指令字节定义了即将进行的数据传输是写入操作还是读取操作。指令字节包含地址寄存器的串行地址。

  I/O 周期的阶段 2 包括串行端口控制器和串行端口缓冲区之间的实际数据传输（写入/读取）。在此通信周期阶段传输的字节数取决于所访问的寄存器。数据传输和指令字节所需的额外 SCLK 上升沿的实际数量取决于寄存器中的字节数和串行 I/O 操作模式。

  例如，访问宽度为 3 字节的功能寄存器 1 (FR1) 时，I/O 周期的第二阶段需要传输 3 个字节。在传输完每个指令字节的所有数据字节后，该寄存器的通信周期即告完成。通信周期完成后，AD9959 串行端口控制器期望下一组 SCLK 上升沿作为下一个通信周期的指令字节。所有写入 AD9959 的数据都在 SCLK 上升沿时被读取。数据在 SCLK 下降沿时被读取（参见图 43 至图 49）。图 41 和图 42 的时序规格在表 25 中描述。

阶段 1：   每个通信周期不需要发出 I/O 更新指令。I/O 更新指令将数据从 I/O 端口缓冲区传输到有效寄存器。I/O 更新指令可以在每个通信周期发送，也可以在所有串行操作完成后发送。但是，数据只有在发送 I/O 更新指令后才会生效，通道选择寄存器 (CSR) 中的通道使​​能位除外。这些通道使能位不需要 I/O 更新指令即可启用。

指令字节描述 指令字节包含以下信息：

  指令字节（读/写）的 D7 位决定指令字节写入后是进行读取还是写入数据传输。逻辑高电平表示读取操作，逻辑低电平表示写入操作。指令字节的 D4 位到 D0 位决定在通信周期的数据传输阶段访问哪个寄存器。内部字节地址由 AD9959 生成。

阶段 2： 串行 I/O 操作模式 串行 I/O 端口有四种可编程操作模式：

  • 单比特串行 2 线模式（默认模式）
  • 单比特串行 3 线模式
  • 2 比特串行模式
  • 4 比特串行模式（SYNC_I/O 不可用）

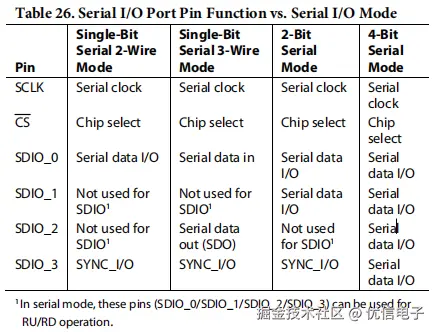

表 26 显示了所有六个串行 I/O 接口引脚的功能，具体取决于所编程的串行 I/O 操作模式。

通道选择寄存器 CSR[2:1] 中的两位设置串行 I/O 操作模式，定义见表 27。

单比特串行（2线和3线）模式

  单比特串行模式接口允许对配置AD9959的所有寄存器进行读/写访问。支持MSB优先或LSB优先的传输格式。此外，单比特串行模式接口端口可以配置为单引脚I/O（支持2线接口），也可以配置为两个单向输入/输出引脚（支持3线接口）。单比特模式允许使用SYNC_I/O函数。

  在单比特串行模式的2线接口操作中，SDIO_0引脚是单路串行数据I/O引脚。在单比特串行模式的3线接口操作中，SDIO_0引脚是串行数据输入引脚，SDIO_2引脚是输出数据引脚。无论接口中使用的导线数量如何，SDIO_3 引脚均配置为输入，并在单比特串行模式和双比特串行模式下作为 SYNC_I/O 引脚工作。在此模式下，SDIO_1 引脚未使用（参见表 26）。

双比特串行模式

  双比特串行模式下的 SPI 端口操作与单比特串行模式下的 SPI 端口操作相同，区别在于 SCLK 的每个上升沿会记录两位数据。因此，传输八位信息仅需四个时钟周期。SDIO_0 引脚包含偶数位数据，表示为 D[7:0]，SDIO_1 引脚包含奇数位数据。这种奇偶位引脚/数据对齐方式在 MSB 优先和 LSB 优先两种格式中均有效（参见图 44）。

4 位串行模式

  4 位串行模式下的 SPI 端口与 1 位串行模式下的 SPI 端口相同，区别在于 SCLK 的每个上升沿会写入 4 位数据。因此，传输 8 位信息仅需两个时钟周期。SDIO_0 和 SDIO_2 引脚包含偶数位数据，表示为 D[7:0]，其中 SDIO_0 引脚包含半字节的最低有效位 (LSB)。SDIO_1 和 SDIO_3 引脚包含奇数位数据，其中 SDIO_1 引脚包含要访问的半字节的最低有效位 (LSB)。

  请注意，在将设备编程为 4 位串行模式时，务必将 SDIO_3 引脚保持为逻辑 0，直到设备从 1 位串行模式编程出来为止。否则，可能会导致串行 I/O 端口控制器乱序。

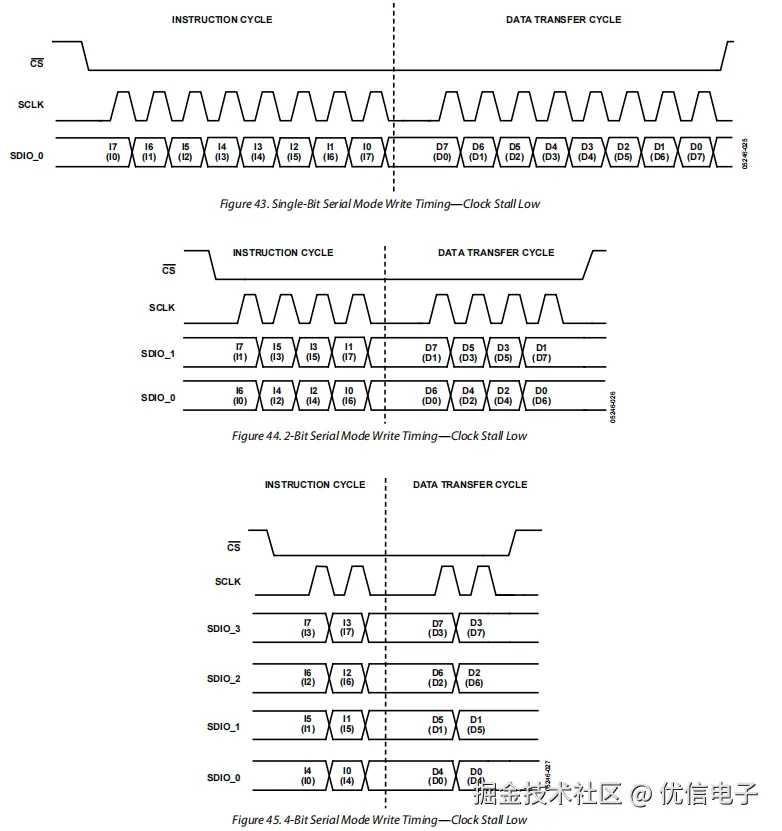

  图 43 至图 45 分别展示了各种串行 I/O 模式的写入时序图。图中同时显示了 MSB 优先和 LSB 优先两种模式。LSB 优先位以括号标出。图中所示的时钟停顿低/高电平特性并非必需，其作用在于表明数据（SDIO）的建立时间必须相对于 SCLK 的上升沿正确。

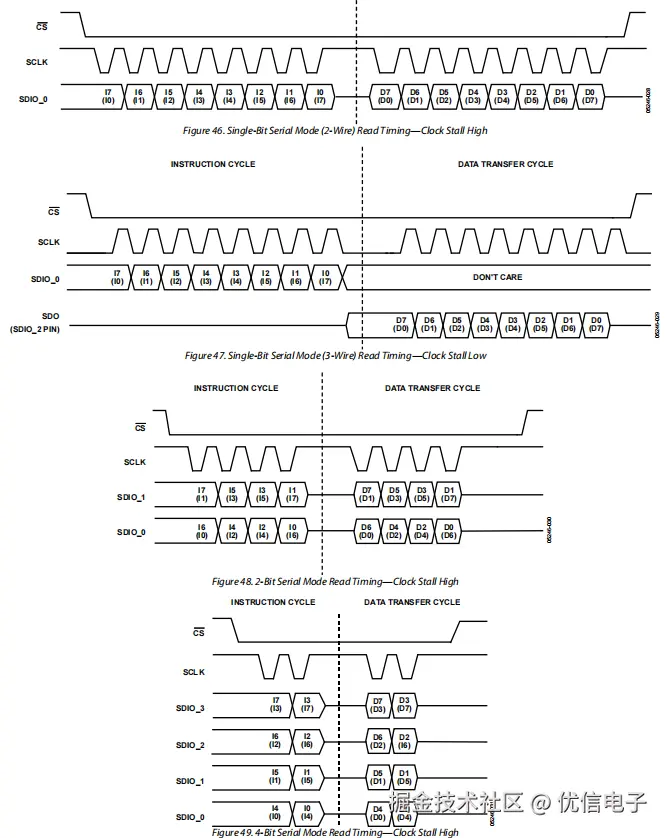

  图 46 至图 49 分别展示了各种串行 I/O 模式的读取时序图。图中同时显示了 MSB 优先和 LSB 优先两种模式。LSB 优先位以括号标出。图中所示的时钟停顿低/高电平特性并非必需，其作用在于表明数据（SDIO）的建立时间必须相对于 SCLK 的上升沿正确，以确保指令字节和紧随 SCLK 下降沿之后的读取数据的建立时间。

四、AD9959主要寄存器说明

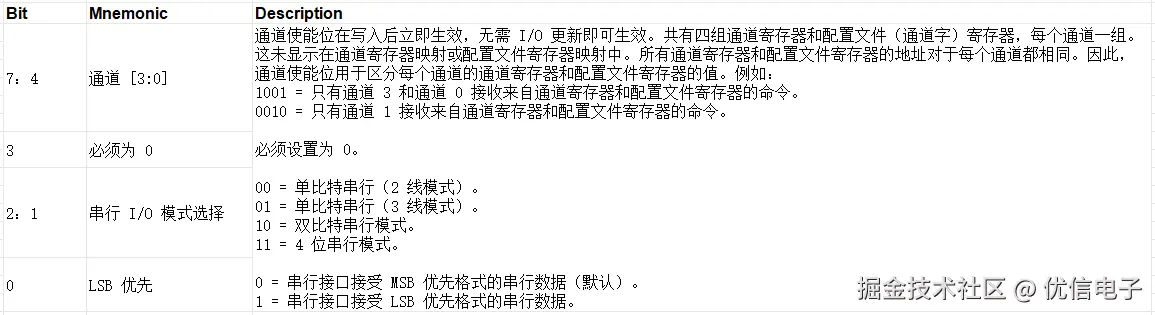

  1. 通道选择寄存器 (CSR) — 地址 0x00：CSR 通过四个通道使能位的状态来决定通道的启用或禁用状态。默认情况下，所有四个通道均启用。CSR 还决定选择哪种串行操作模式。此外，CSR 还提供 MSB 优先或 LSB 优先两种数据格式选择。

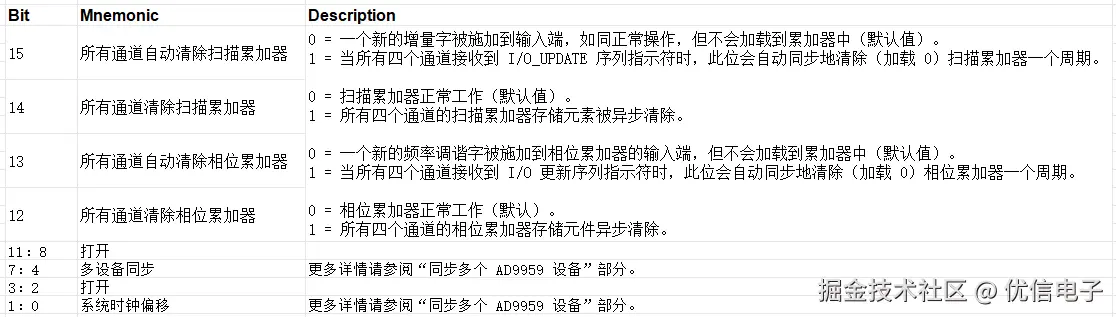

  2. 功能寄存器 1 (FR1)—地址 0x01：FR1 用于控制芯片的工作模式。

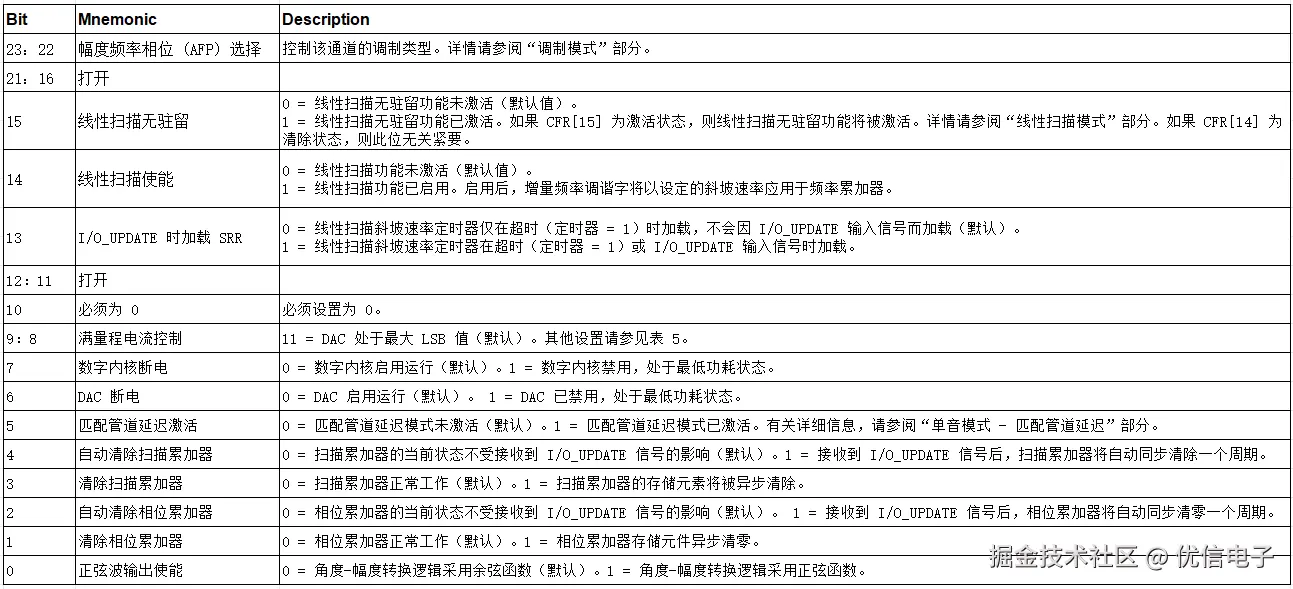

  3. 通道功能寄存器 (CFR)—地址 0x03

  4. 信道频率调谐字 0 (CFTW0)—地址 0x04 / 通道相位偏移字 0 (CPOW0)—地址 0x05

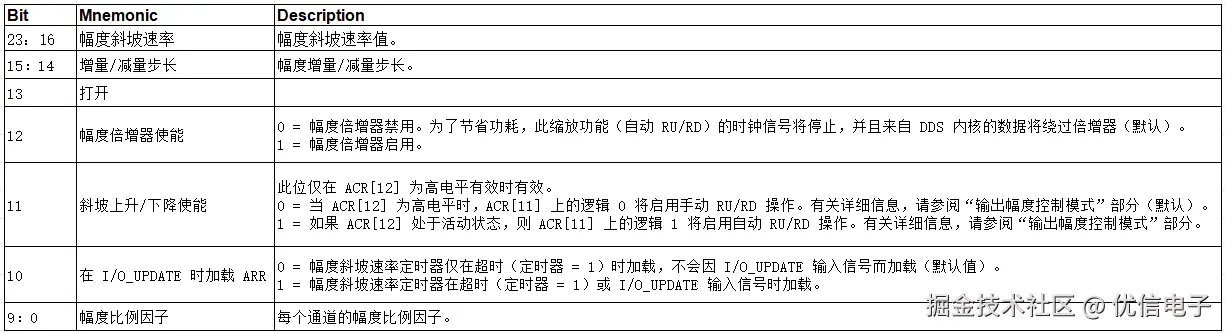

  5. 幅度控制寄存器（ACR）—地址0x06

五、AD9959频率、幅度、相位的转换

  计算增量频率、增量相位或增量幅度的 RDW 或 FDW 步长的公式如下：

  根据 RSRR 或 FSRR 计算增量时间的公式为：t = (RSRR) × 1 / SYNC_CLK。   在 500 MSPS 操作（SYNC_CLK = 125 MHz）下，步长之间的最大时间间隔为 1/125 MHz × 256 = 2.048 μs。最小时间间隔为 (1/125 MHz) × 1 = 8.0 ns。

六、STM32F103驱动AD9959模块

准备工作

  STM32F103C8T6开发板，AD9959模块，OLED显示屏，导线若干。

接线说明

STM32F103C8T6AD9959
PA0P0
PA1P1
PA2P2
PA3P3
PA4SD0
PA5SD1
PA6SD2
PA7SD3
PB0CS
PB1SCK
PB10UP
PB5RST
PB6PDC
PB8OLED->SCL
PB9OLED->SDA

代码示例

AD9959.c

#include "AD9959.H"
//#include "task_manage.h"

u8 CSR_DATA0[1] = {0x10};     // 开 CH0
u8 CSR_DATA1[1] = {0x20};      // 开 CH1
u8 CSR_DATA2[1] = {0x40};      // 开 CH2
u8 CSR_DATA3[1] = {0x80};      // 开 CH3


u8 FR2_DATA[2] = {0x20,0x00};//default Value = 0x0000
u8 CFR_DATA[3] = {0x00,0x03,0x02};//default Value = 0x000302

u8 CPOW0_DATA[2] = {0x00,0x00};//default Value = 0x0000   @ = POW/2^14*360



u8 LSRR_DATA[2] = {0x00,0x00};//default Value = 0x----

u8 RDW_DATA[4] = {0x00,0x00,0x00,0x00};//default Value = 0x--------

u8 FDW_DATA[4] = {0x00,0x00,0x00,0x00};//default Value = 0x--------

//AD9959初始化
void Init_AD9959(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;
 	u8 FR1_DATA[3] = {0xD0,0x00,0x00};//20倍频 Charge pump control = 75uA FR1<23> -- VCO gain control =0时 system clock below 160 MHz;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOB, ENABLE);	 //PA,PB,PC端口时钟使能

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;//初始化管脚PA2.3.4.5.6.7.8.9.10
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;		 //IO口速度为2MHz
	GPIO_Init(GPIOA, &GPIO_InitStructure);					 //根据设定参数初始化GPIOA

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_10|GPIO_Pin_5|GPIO_Pin_6;//初始化管脚PB0.1.10
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;		 //IO口速度为2MHz
	GPIO_Init(GPIOB, &GPIO_InitStructure);					 //根据设定参数初始化GPIOB

	Intserve();  //IO口初始化
	IntReset();  //AD9959复位

	WriteData_AD9959(FR1_ADD,3,FR1_DATA,1);//写功能寄存器1
	WriteData_AD9959(FR2_ADD,2,FR2_DATA,1);
//  WriteData_AD9959(CFR_ADD,3,CFR_DATA,1);
//  WriteData_AD9959(CPOW0_ADD,2,CPOW0_DATA,0);
//  WriteData_AD9959(ACR_ADD,3,ACR_DATA,0);
//  WriteData_AD9959(LSRR_ADD,2,LSRR_DATA,0);
//  WriteData_AD9959(RDW_ADD,2,RDW_DATA,0);
//  WriteData_AD9959(FDW_ADD,4,FDW_DATA,1);
   //写入初始频率

}
//延时
void delay1 (u32 length)
{
	length = length*12;
   while(length--);
}
//IO口初始化
void Intserve(void)
{
	AD9959_PWR=0;
    CS = 1;
    SCLK = 0;
    UPDATE = 0;
    PS0 = 0;
    PS1 = 0;
    PS2 = 0;
    PS3 = 0;
    SDIO0 = 0;
    SDIO1 = 0;
    SDIO2 = 0;
    SDIO3 = 0;
}
//AD9959复位
void IntReset(void)
{
	Reset = 0;
	delay1(1);
	Reset = 1;
	delay1(30);
	Reset = 0;
}
 //AD9959更新数据
void IO_Update(void)
{
	UPDATE = 0;
	delay1(2);
	UPDATE = 1;
	delay1(4);
	UPDATE = 0;
}
/*--------------------------------------------
函数功能：控制器通过SPI向AD9959写数据
RegisterAddress: 寄存器地址
NumberofRegisters: 所含字节数
*RegisterData: 数据起始地址
temp: 是否更新IO寄存器
----------------------------------------------*/
void WriteData_AD9959(u8 RegisterAddress, u8 NumberofRegisters, u8 *RegisterData,u8 temp)
{
	u8	ControlValue = 0;
	u8	ValueToWrite = 0;
	u8	RegisterIndex = 0;
	u8	i = 0;

	ControlValue = RegisterAddress;
//写入地址
	SCLK = 0;
	CS = 0;
	for(i=0; i<8; i++)
	{
		SCLK = 0;
		if(0x80 == (ControlValue & 0x80))
		SDIO0= 1;
		else
		SDIO0= 0;
		SCLK = 1;
		ControlValue <<= 1;
	}
	SCLK = 0;
//写入数据
	for (RegisterIndex=0; RegisterIndex<NumberofRegisters; RegisterIndex++)
	{
		ValueToWrite = RegisterData[RegisterIndex];
		for (i=0; i<8; i++)
		{
			SCLK = 0;
			if(0x80 == (ValueToWrite & 0x80))
			SDIO0= 1;
			else
			SDIO0= 0;
			SCLK = 1;
			ValueToWrite <<= 1;
		}
		SCLK = 0;
	}
	if(temp != 0)
	IO_Update();
  CS = 1;
}
/*---------------------------------------
函数功能：设置通道输出频率
Channel:  输出通道
Freq:     输出频率
---------------------------------------*/
void Write_frequence(u8 Channel,u32 Freq)
{
		u8 CFTW0_DATA[4] ={0x00,0x00,0x00,0x00};	//中间变量
	  u32 Temp;
	  Temp=(u32)Freq*8.589934592;	   //将输入频率因子分为四个字节  8.589934592=(2^32)/500000000 其中500M=25M*20(倍频数可编程)
	  CFTW0_DATA[3]=(u8)Temp;
	  CFTW0_DATA[2]=(u8)(Temp>>8);
	  CFTW0_DATA[1]=(u8)(Temp>>16);
	  CFTW0_DATA[0]=(u8)(Temp>>24);
	  if(Channel==0)
	  {
			WriteData_AD9959(CSR_ADD,1,CSR_DATA0,1);//控制寄存器写入CH0通道
      WriteData_AD9959(CFTW0_ADD,4,CFTW0_DATA,1);//CTW0 address 0x04.输出CH0设定频率
		}
	  else if(Channel==1)
	  {
			WriteData_AD9959(CSR_ADD,1,CSR_DATA1,1);//控制寄存器写入CH1通道
      WriteData_AD9959(CFTW0_ADD,4,CFTW0_DATA,1);//CTW0 address 0x04.输出CH1设定频率
	  }
	  else if(Channel==2)
	  {
			WriteData_AD9959(CSR_ADD,1,CSR_DATA2,1);//控制寄存器写入CH2通道
      WriteData_AD9959(CFTW0_ADD,4,CFTW0_DATA,1);//CTW0 address 0x04.输出CH2设定频率
	  }
	  else if(Channel==3)
	  {
			WriteData_AD9959(CSR_ADD,1,CSR_DATA3,1);//控制寄存器写入CH3通道
      WriteData_AD9959(CFTW0_ADD,4,CFTW0_DATA,1);//CTW0 address 0x04.输出CH3设定频率
	  }

}
/*---------------------------------------
函数功能：设置通道输出幅度
Channel:  输出通道
Ampli:    输出幅度
---------------------------------------*/
void Write_Amplitude(u8 Channel, u16 Ampli)
{
	u16 A_temp;//=0x23ff;
	u8 ACR_DATA[3] = {0x00,0x00,0x00};//default Value = 0x--0000 Rest = 18.91/Iout

  A_temp=Ampli|0x1000;
	ACR_DATA[2] = (u8)A_temp;  //低位数据
  ACR_DATA[1] = (u8)(A_temp>>8); //高位数据
  if(Channel==0)
  {
		WriteData_AD9959(CSR_ADD,1,CSR_DATA0,1);
    WriteData_AD9959(ACR_ADD,3,ACR_DATA,1);
	}
  else if(Channel==1)
  {
		WriteData_AD9959(CSR_ADD,1,CSR_DATA1,1);
    WriteData_AD9959(ACR_ADD,3,ACR_DATA,1);
	}
  else if(Channel==2)
  {
	  WriteData_AD9959(CSR_ADD,1,CSR_DATA2,1);
    WriteData_AD9959(ACR_ADD,3,ACR_DATA,1);
	}
  else if(Channel==3)
  {
		WriteData_AD9959(CSR_ADD,1,CSR_DATA3,1);
    WriteData_AD9959(ACR_ADD,3,ACR_DATA,1);
	}
}
/*---------------------------------------
函数功能：设置通道输出相位
Channel:  输出通道
Phase:    输出相位,范围：0~16383(对应角度：0°~360°)
---------------------------------------*/
void Write_Phase(u8 Channel,u16 Phase)
{
	u16 P_temp=0;
  P_temp=(u16)Phase;
	CPOW0_DATA[1]=(u8)P_temp;
	CPOW0_DATA[0]=(u8)(P_temp>>8);
	if(Channel==0)
  {
		WriteData_AD9959(CSR_ADD,1,CSR_DATA0,1);
    WriteData_AD9959(CPOW0_ADD,2,CPOW0_DATA,1);
  }
  else if(Channel==1)
  {
		WriteData_AD9959(CSR_ADD,1,CSR_DATA1,1);
    WriteData_AD9959(CPOW0_ADD,2,CPOW0_DATA,1);
  }
  else if(Channel==2)
  {
		WriteData_AD9959(CSR_ADD,1,CSR_DATA2,1);
    WriteData_AD9959(CPOW0_ADD,2,CPOW0_DATA,1);
  }
  else if(Channel==3)
  {
		WriteData_AD9959(CSR_ADD,1,CSR_DATA3,1);
    WriteData_AD9959(CPOW0_ADD,2,CPOW0_DATA,1);
  }
}

main.c

#include "stm32_config.h"
#include "stdio.h"
#include "OLED.h"
#include "AD9959.h"

uint32_t SinFre[5] = {10000,10000,50,50};		//调频
uint32_t SinAmp[5] = {1023, 1023, 1023, 1023};	//调幅，范围0~1023，对应0~500mVpp左右
uint32_t SinPhr[5] = {0, 4095*2, 4095*3, 4095};	//调相位，范围0~16383，对应0~360°

int main(void)
{
	MY_NVIC_PriorityGroup_Config(NVIC_PriorityGroup_2);	//设置中断分组
	delay_init(72);	//初始化延时函数

	OLED_Init();
	Init_AD9959();

	delay_ms(100);

	OLED_ShowString(0,0,"CH0: ",16,1);
	OLED_ShowString(0,16,"CH1: ",16,1);
	OLED_ShowString(0,32,"CH2: ",16,1);
	OLED_ShowString(0,48,"CH3: ",16,1);


	while(1)
	{
		Write_frequence(3,SinFre[3]);
		Write_frequence(0,SinFre[0]);
		Write_frequence(1,SinFre[1]);
		Write_frequence(2,SinFre[2]);

		Write_Phase(3, SinPhr[3]);
		Write_Phase(0, SinPhr[0]);
		Write_Phase(1, SinPhr[1]);
		Write_Phase(2, SinPhr[2]);

		Write_Amplitude(3, SinAmp[3]);
		Write_Amplitude(0, SinAmp[0]);
		Write_Amplitude(1, SinAmp[1]);
		Write_Amplitude(2, SinAmp[2]);

//		OLED_ShowNum(35, 0, SinFre[0], 9, 16, 1);
//		OLED_ShowNum(35, 16, SinFre[1], 9, 16, 1);
//		OLED_ShowNum(35, 32, SinFre[2], 9, 16, 1);
//		OLED_ShowNum(35, 48, SinFre[3], 9, 16, 1);
//		OLED_ShowString(110,0,"Hz",16,1);
//		OLED_ShowString(110,16,"Hz",16,1);
//		OLED_ShowString(110,32,"Hz",16,1);
//		OLED_ShowString(110,48,"Hz",16,1);
//
//		OLED_ShowNum(35, 0, SinAmp[0], 4, 16, 1);
//		OLED_ShowNum(35, 16, SinAmp[1], 4, 16, 1);
//		OLED_ShowNum(35, 32, SinAmp[2], 4, 16, 1);
//		OLED_ShowNum(35, 48, SinAmp[3], 4, 16, 1);
//		OLED_ShowString(70,0,"A",16,1);
//		OLED_ShowString(70,16,"A",16,1);
//		OLED_ShowString(70,32,"A",16,1);
//		OLED_ShowString(70,48,"A",16,1);

		OLED_ShowNum(35, 0, SinPhr[0], 5, 16, 1);
		OLED_ShowNum(35, 16, SinPhr[1], 5, 16, 1);
		OLED_ShowNum(35, 32, SinPhr[2], 5, 16, 1);
		OLED_ShowNum(35, 48, SinPhr[3], 5, 16, 1);
		OLED_ShowString(80,0,"P",16,1);
		OLED_ShowString(80,16,"P",16,1);
		OLED_ShowString(80,32,"P",16,1);
		OLED_ShowString(80,48,"P",16,1);

		OLED_Refresh();
	}
}

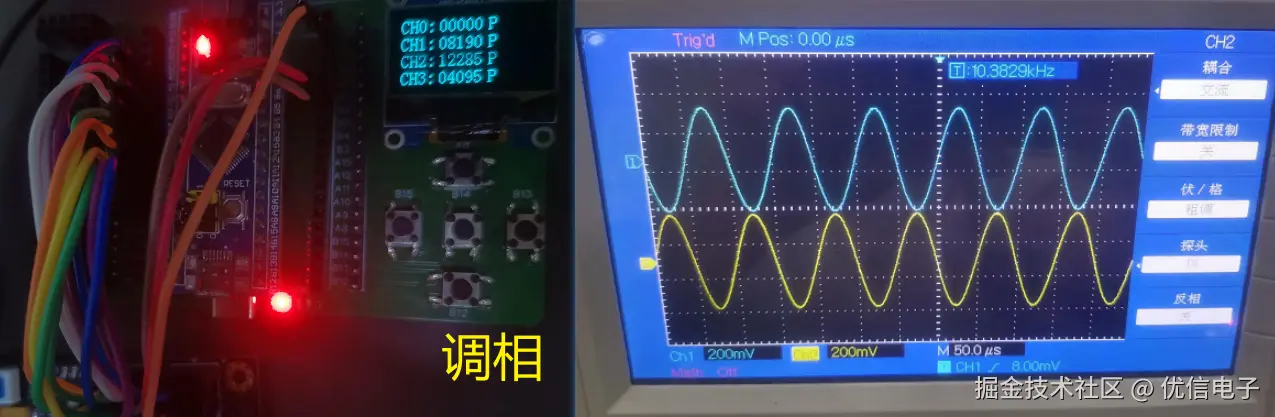

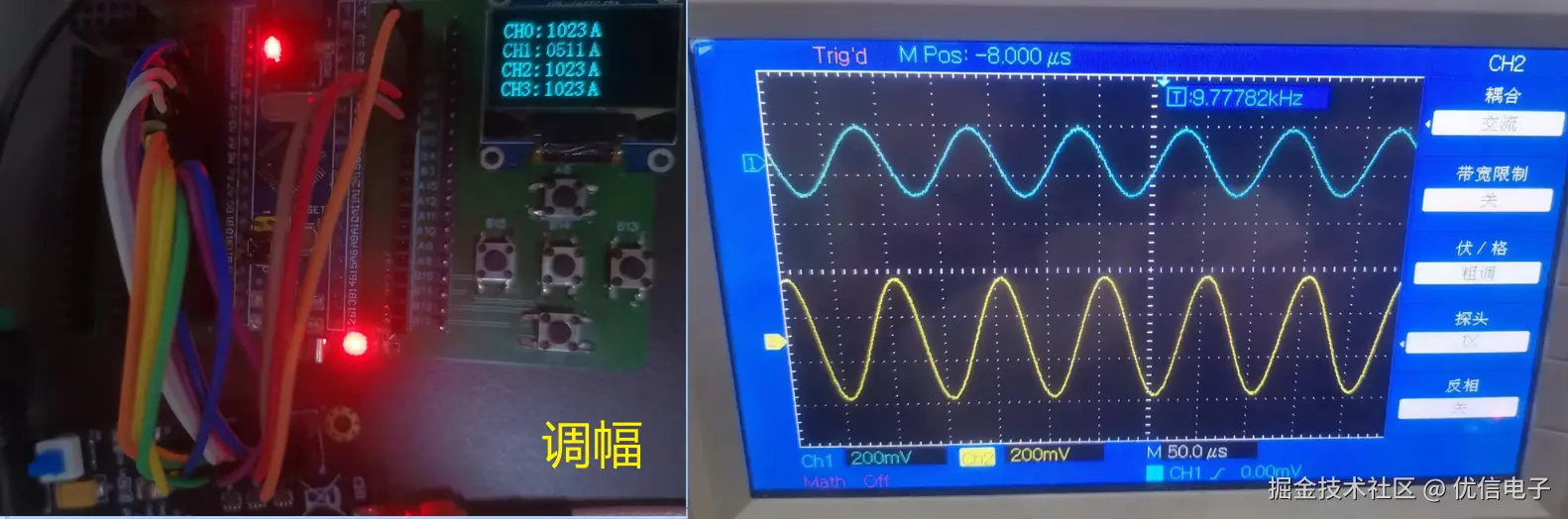

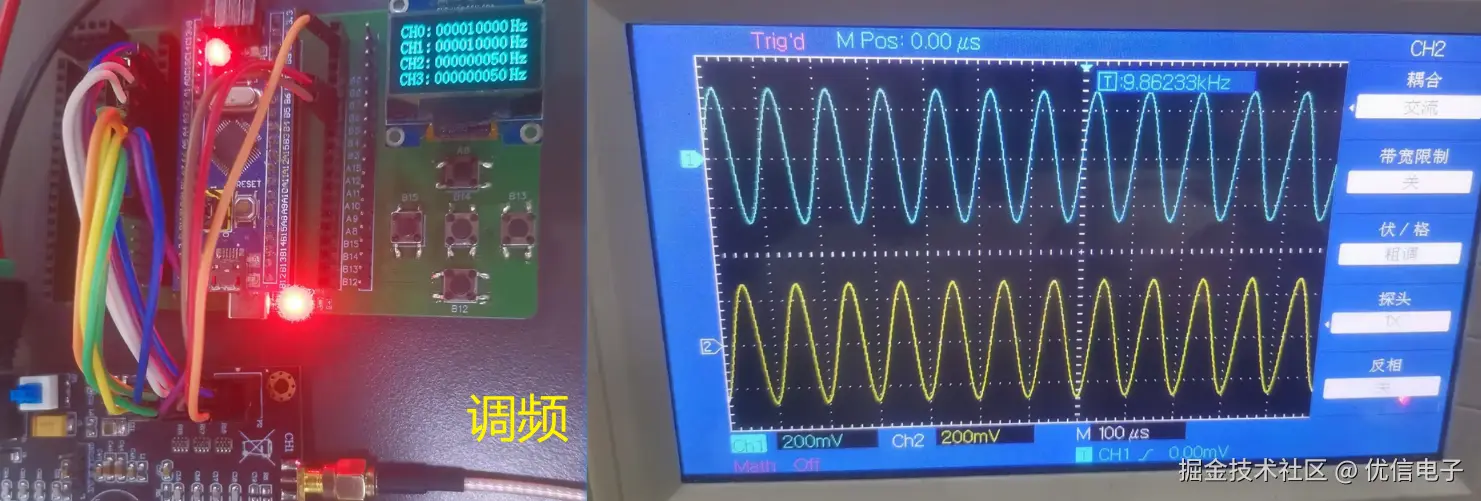

效果展示

七、注意事项与常见问题

注意事项

(1) 模块电流消耗较大，供电电源需要有一定余量，建议使用5V 1A以上供电。
(2)由于模块是高精度器件，为了避免不必要的干扰，建议使用线性电源供电。
(3)输出信号建议使用SMA转BNC的线直接示波器观测效果，接触不良或劣质的线材可能导致信号衰减或者噪声过大。
(4) 由于功耗发热较大，长时间工作注意通风散热。
(5) 如需简单测试模块功能，建议搭配本店控制板使用，先给 DDS模块供电，再给控制板供电即可产生波形，长按中间键切换功能。
(6) 配送的代码仅为配套主控板使用，不提供单片机教程，额外功能需要自行开发。

常见问题

Q：AD9959模块的4个输出通道可以设置成不同的频率输出吗?
A：可以，AD9959模块的4个输出通道的频率、幅度、相位均可独立调节。

Q：模快的主频是多少？输出幅度可以调节?
A：模块的主频是输入时钟和程序一起决定的，模块可以外部输入时钟，板载默认时钟为25MHz，程序控制倍频为20倍，即默认主频为500MHz，可以通过修改输入时钟和倍频数改变主频，输入时钟必须是在20MHz-30MHz之间。输出幅度可以通过修改10位幅度寄存器控制输出幅度。需要自行修改程序哦。

Q：模块可以实现扫频么？可以产生方波信号吗?
A：模块可以实现扫频，本店提供的代码可支持扫频。需要方波的可以搭配本店高速比较器转换为方波。AD9959只能输出正弦波信号，4通道的频率幅度相位都是独立和可调的。

Q：为什么每次设置完通道间的相位差不是预设值，每次都不一样?
A：这个是写寄存器的顺序导致的，要先写频率寄存器，再写幅度寄存器，最后写相位寄存器，这样相位寄存器的值才是预设值。

Q：怎么实现幅度，相位的调节?
A：本店搭配的主控板可以实现频率幅度相位的调节，长按中间键切换到调节界面和扫频界面。
