LED 灯珠在额定参数与良好散热条件下，使用寿命远超传统光源。但在车载尾灯模块这类严苛工况中，如何在简化设计的前提下，为 LED 提供稳定持续的工作环境，并实现故障诊断、保护与报错，是整车照明系统设计的核心课题。
下面我们以尾灯模块（位置灯与刹车灯复用）为例，结合惠海半导体 H7604A 高调光性能 LED 线性恒流驱动器，解析车载线性驱动方案如何解决这些核心问题。
一、恒流工作设定：12V 车载系统下的稳定恒流方案****
在车载 12V 系统中，模块输入电压范围通常在 9-16V 之间，电压波动、负载变化会对 LED 驱动的稳定性提出极高要求。与前置恒压芯片的方案不同，线性恒流驱动的关键，在于在最高输入电压工况下，精准控制芯片功耗，确保恒流输出稳定且不超芯片耐受上限。

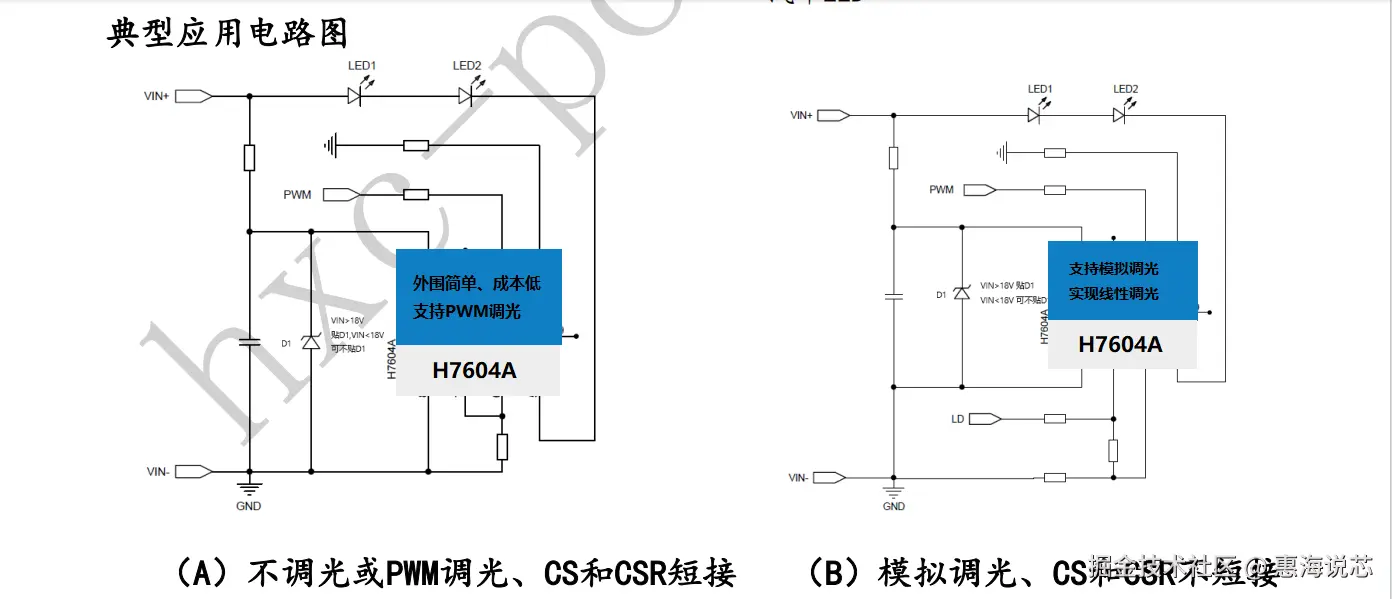

H7604A 作为线性恒流驱动芯片，专为车载场景优化：
· 宽电压适配：支持 2.5-36V 宽输入，可轻松覆盖车载 9-16V 的全电压波动范围，无需额外稳压电路，简化前置设计。
· 单电阻恒流设定：仅需外接一颗电阻即可设定输出电流，范围覆盖 16~1200mA，可灵活匹配位置灯低亮度、刹车灯高亮度的不同电流需求，实现 LED 亮度精准控制。
· 高精度恒流控制：即便在输入电压波动时，也能保持 LED 电流稳定，避免亮度忽明忽暗，同时防止电流过高导致灯珠老化加速。
二、调光功能：复用尾灯的无频闪数字调光实现****
尾灯模块中，位置灯与刹车灯复用 LED 是行业主流方案，而调光功能是实现两种亮度模式的核心。调光方式分为模拟调光与数字调光（PWM 调光）：
· 模拟调光：通过改变 LED 电流调节亮度，易受温度、电压影响，且易出现 LED 色偏，不适合车载场景。
· 数字调光（PWM 调光）：通过控制电流通断时间调节亮度，精度更高，LED 发光无明显色偏，是车载尾灯的首选方案。
H7604A 在调光性能上完美适配车载尾灯需求：
· 高频无频闪调光：支持最高 25KHz 的 PWM 调光频率，搭配 65536 级超高调光深度，即便在低占空比的位置灯模式下，也无肉眼可见频闪，避免传统低频 PWM 调光带来的人眼疲劳与拍摄频闪问题。
· 双亮度模式兼容：可通过不同占空比的 PWM 信号，轻松实现位置灯低亮度、刹车灯高亮度的双模式切换，同时支持外部 BCM 信号输入调光，也可配合模块内 PWM 信号器件实现控制，适配不同整车架构需求。
· 级联扩展能力：当尾灯模块需要多串 LED 复用同一调光逻辑时，单颗 H7604A 的 PWM 输出可级联驱动多片同系列芯片，统一调光信号，大幅简化系统布线与设计。
三、LED 故障诊断：覆盖开路、短路全场景检测与区分****
LED 灯珠的常见故障模式中，开路故障占比约 80%，短路故障占比约 20% ，其中单颗 LED 短路的检测难度远高于整串开路 / 短路。H7604A 可配合外围电路，实现三类故障的精准诊断：
1. 开路检测****
线性恒流驱动芯片通常通过供电电压与输出电压的压差对比，检测 LED 串是否发生开路。
· 当 LED 串开路时，驱动芯片输出电流为 0，输出电压会被拉高至接近输入电压，与正常工作时的压差产生明显差异，芯片可快速识别开路故障。
· 故障响应：检测到开路后，可向 BCM 发送报错信号，也可配合模块设计实现 N-1 功能，关闭同功能组其他 LED 灯串，避免整车照明功能失效。
2. 整串短路检测****
当 LED 串整串短路时，驱动芯片输出电压会大幅降低，低于设定的短路电平阈值。
· H7604A 可通过输出电压监测快速识别整串短路故障，并直接关闭该路输出，避免芯片与 PCB 电路板因过流损坏，同时向 BCM 发送短路报错信息。
3. 单颗 LED 短路检测****
当多颗 LED 串联使用时，单颗 LED 短路的故障特征介于正常工作与整串短路之间，检测难度更高。
· 参考电压设定方案：可通过独立管脚外接电阻设定参考电压，该电压需设置在 “n-1 颗 LED 工作时的最大输出电压” 与 “n 颗 LED 工作时的最小输出电压” 之间。当单颗 LED 短路时，输出电压会落入该区间，驱动芯片可据此区分单颗短路与开路 / 整串短路故障，触发专属的故障处理逻辑。
四、保护功能：过温、过功率双重防护，筑牢车载照明安全底线****
车载尾灯模块长期工作在复杂工况下，散热条件受限、负载波动频繁，驱动芯片与 LED 的过热损坏是常见失效原因。H7604A 集成多重保护机制，实现全工况防护：
1. 过温保护****
· 响应式降流保护：当驱动芯片结温接近最高限值时，H7604A 会逐步减小输出电流，而非直接关断，避免刹车灯突然熄灭带来的安全隐患；当结温下降后，输出电流可自动恢复，保障照明功能的连续性。
· 可调过温保护阈值：支持通过外围配置调节过温保护触发点，适配不同功率等级的 LED 与散热条件，兼顾保护性能与照明功能的可靠性。
2. 过功率与高压耐冲击保护****
· 过功率启动瞬间保护：可在负载突变、启动浪涌等过功率工况下快速响应，限制输出电流，避免芯片与 LED 因过功率损坏。
· 高压耐冲击设计：芯片具备高压耐冲击能力，可应对车载电源的瞬态过压，同时底部焊盘采用无电属性热电分离设计，散热效率更高，长时间满载工作时温升更低，进一步提升过温防护的冗余度。
五、故障处理：适配整车 BCM 需求，实现多场景响应****
尾灯模块的电源与控制信号均来自整车 BCM，故障发生时的报错反馈也需同步至 BCM，不同 OEM 的 BCM 对故障处理机制要求不同。H7604A 可配合模块设计，支持多种故障处理方式，灵活适配整车需求：
1. 开路或整串短路故障处理****
· 报错后不关闭输出：向 BCM 发送故障信号，同时保持其他灯串正常工作，维持基础照明功能。
· 报错后关闭输出：发送故障信号后直接关断故障灯串，避免故障扩大。
· 报错后延时关闭输出：发送故障信号后延迟关断，为 BCM 预留故障处理时间，同时避免瞬时故障导致的误关断。
2. 单颗 LED 短路故障处理****
· 报错后不关闭输出：向 BCM 发送故障信号，灯串继续以降功率模式工作，维持照明功能。
· 报错→延时重试→按需关闭：发送故障信号后，延迟一段时间重试，若故障消失则恢复正常工作；若故障持续则延时关闭输出，避免误判导致的功能失效。
· 报错后延时关闭 + 自锁复位：发送故障信号后延时关断输出，并自锁故障状态，驱动芯片对应管脚重置后才可恢复输出，适配对故障状态稳定性要求高的 OEM 方案。
BCM 可根据不同的报错信息，精准区分故障类型，对位置灯、刹车灯等不同功能灯进行差异化处理，既保障驾驶安全，又满足整车故障诊断规范。
结语****
H7604A 高调光性能 LED 线性恒流驱动器，凭借宽压适配、高精度恒流、高频无频闪调光、全场景故障诊断与多重保护功能，为车载尾灯模块提供了一套简化设计、高可靠、可诊断的线性驱动方案。它不仅能为 LED 提供稳定持续的工作环境，还能通过完善的故障处理机制，适配不同 OEM 的整车需求，在提升 LED 照明系统可靠性的同时，实现模块设计的成本与性能最优平衡。
惠海半导体始终聚焦车载照明等严苛工况下的电源管理需求，以技术创新为车载 LED 照明提供更稳定、更智能、更易集成的驱动解决方案。
