50天独立打造企业级API网关（四）：全链路可观测性与AI Copilot智能运维

系列文章第4篇 | 50天手搓Spring Cloud Gateway：44项功能+561测试用例的完整实践

---

系列导航

• 第一篇：架构设计与动态路由实现
• 第二篇：安全防护体系与性能优化
• 第三篇：弹性设计与限流降级
• 第四篇：全链路可观测性与AI Copilot ← 本篇
• 第五篇：Kubernetes部署与测试保障
• 第六篇：高级路由与负载均衡实战

---

一、全链路可观测性架构

1.1 四位一体可观测性体系

graph TB
    subgraph "可观测性体系"
        A[实时监控]
        B[分布式追踪]
        C[过滤器链分析]
        D[日志系统]
    end

    subgraph "智能分析"
        E[历史对比]
        F[流量拓扑]
        G[异常检测]
        H[告警系统]
    end

    A --> E
    B --> F
    C --> G
    D --> H

    style A fill:#e1f5ff
    style B fill:#fff4e1
    style C fill:#e1ffe1
    style D fill:#f0e1ff

可观测性覆盖维度：

维度	指标	采集方式	存储
JVM	Heap/Non-Heap/GC/Thread	Micrometer	Prometheus
CPU	Process CPU/System Load	OperatingSystemMXBean	Prometheus
HTTP	QPS/P50/P95/P99/Error Rate	GlobalFilter拦截	Prometheus
链路	TraceId/SpanId/耗时	TraceCaptureFilter	Jaeger
过滤器	selfTime/totalTime/成功率	FilterChainTrackingFilter	内存+API
日志	访问日志/错误日志	AccessLogFilter	ES/K8s PVC

---

二、实时监控

网关暴露以下核心监控指标（通过Prometheus暴露）：

graph LR
    A[Gateway实例] --> B[Micrometer Registry]
    B --> C[metrics Endpoint]
    C --> D[Prometheus拉取]
    D --> E[Grafana展示]
    D --> F[AI Copilot查询]

    style A fill:#e1f5ff
    style D fill:#fff4e1
    style F fill:#e1ffe1

核心监控指标：

类别	指标名称	类型	说明
JVM	jvm_memory_used_bytes	Gauge	堆内存使用量
JVM	jvm_memory_max_bytes	Gauge	堆内存最大值
JVM	jvm_gc_pause_seconds	Timer	GC暂停时间
JVM	jvm_threads_live_threads	Gauge	活跃线程数
CPU	process_cpu_usage	Gauge	进程CPU使用率
CPU	system_load_average_1m	Gauge	1分钟系统负载
HTTP	http_server_requests_seconds	Timer	请求耗时分布
HTTP	gateway_requests_total	Counter	请求总数
HTTP	gateway_errors_total	Counter	错误总数

2.2 项目截图：监控仪表板

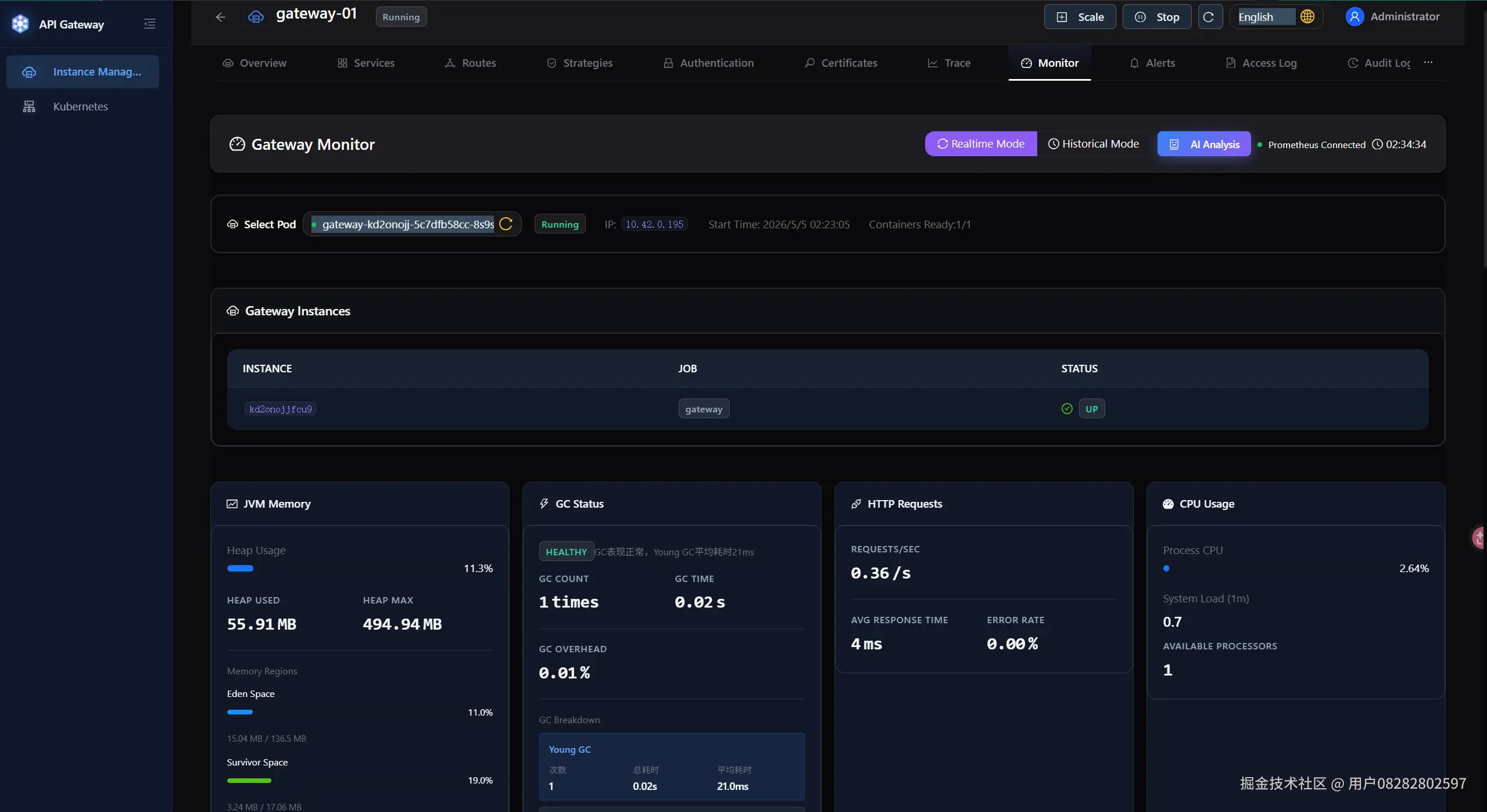

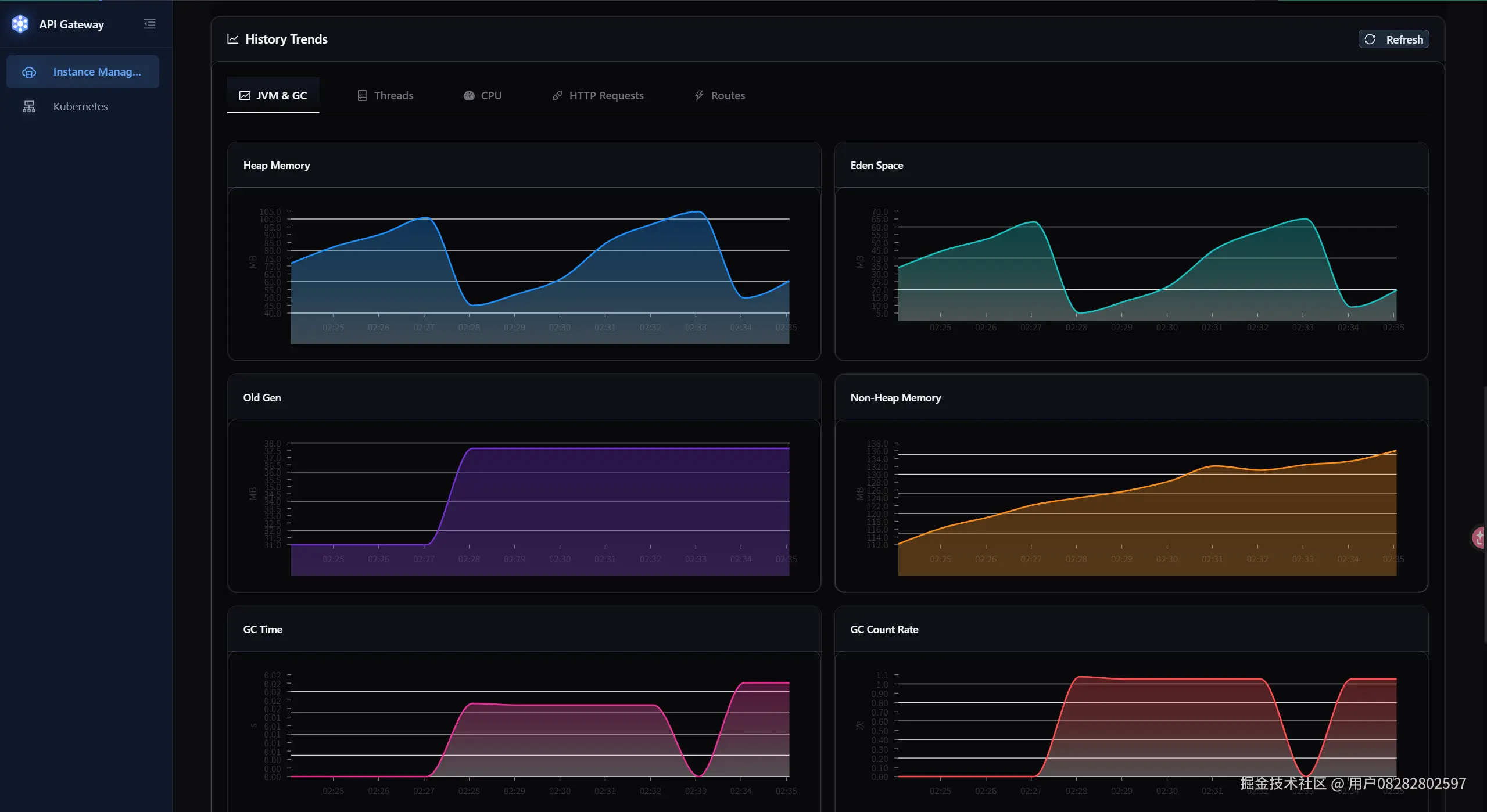

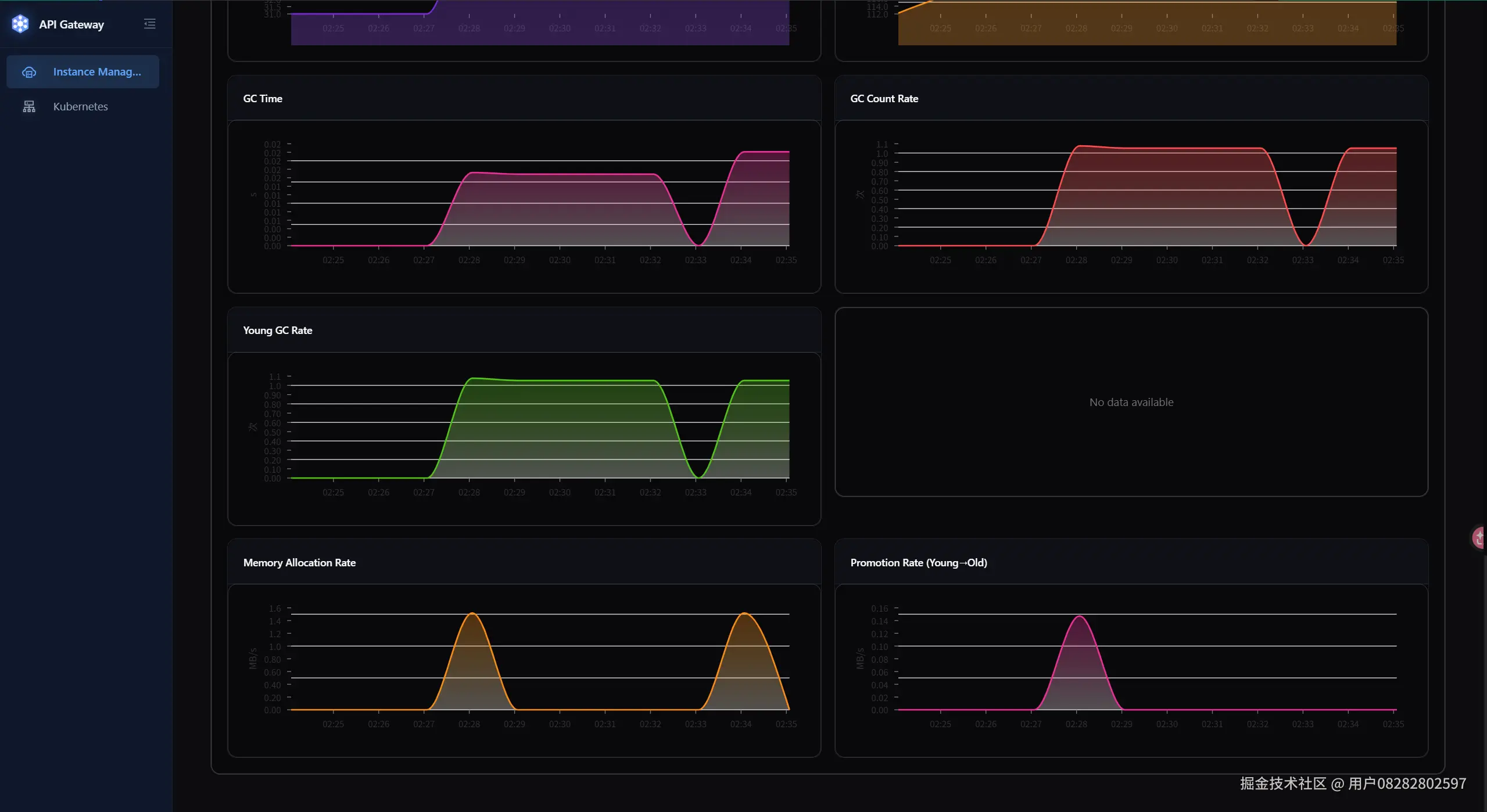

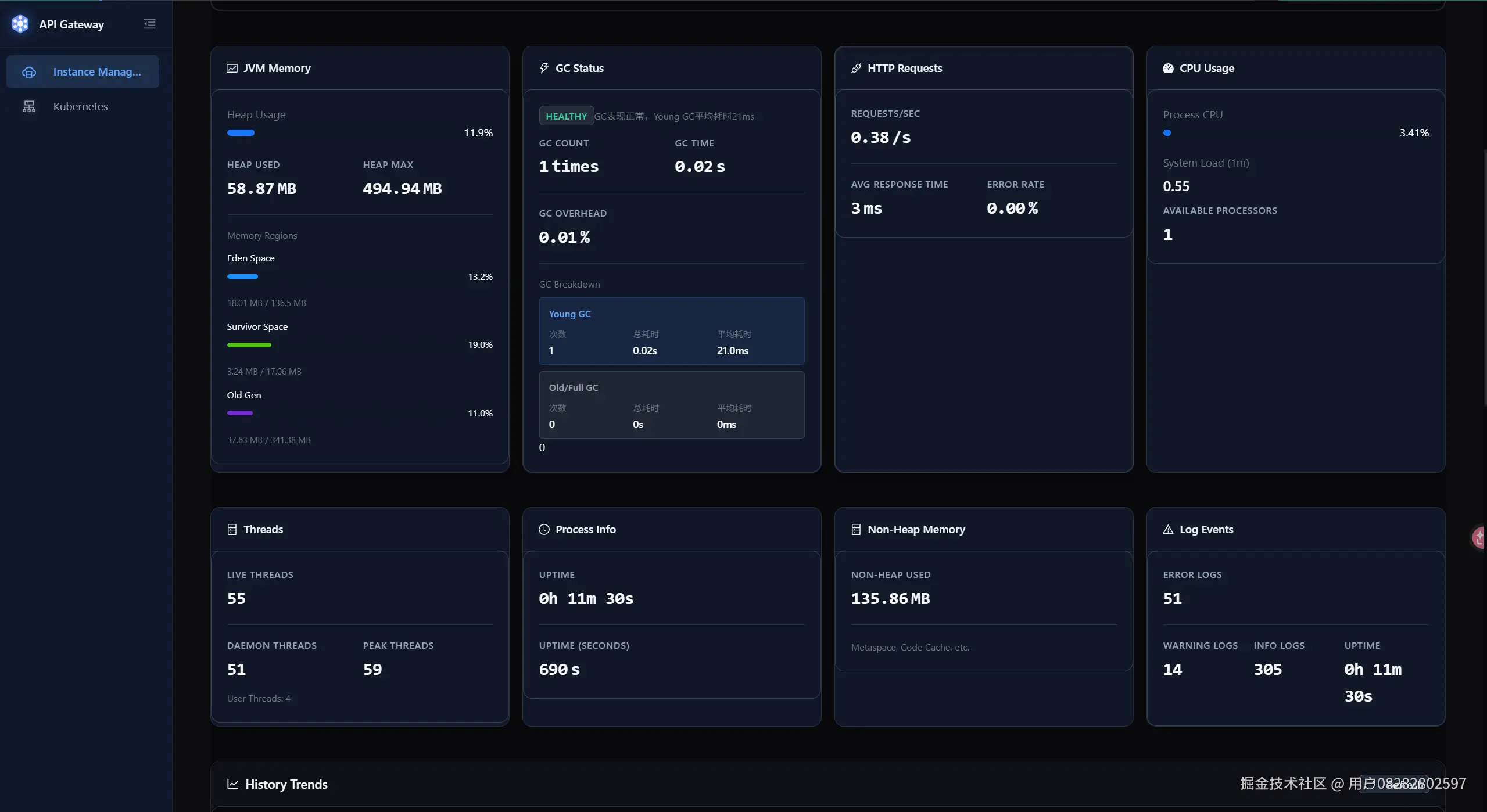

图24-27：实时监控仪表板。JVM内存监控（24）、CPU使用率（25）、HTTP指标QPS/响应时间/错误率（26）、历史趋势图（27）。

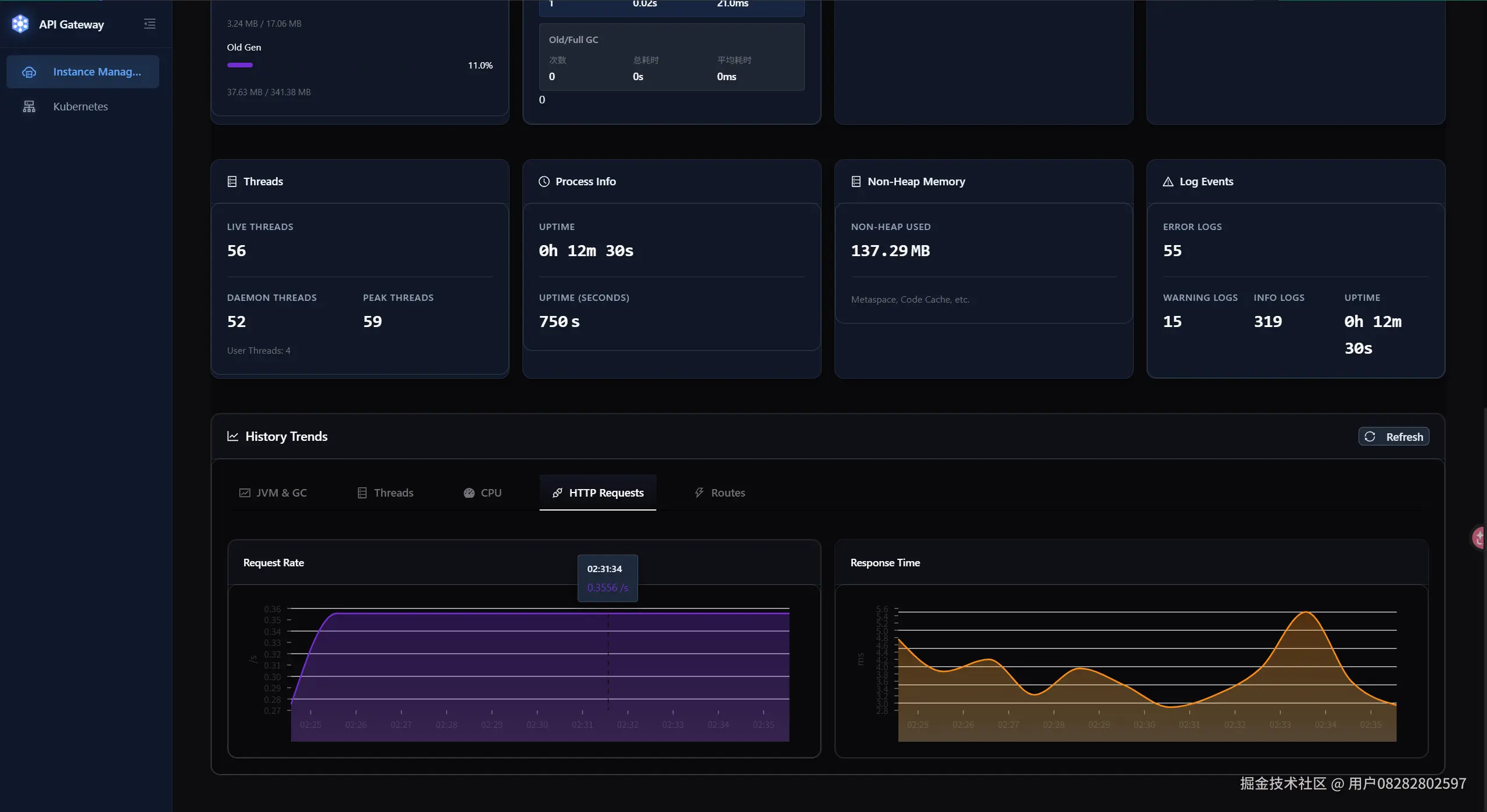

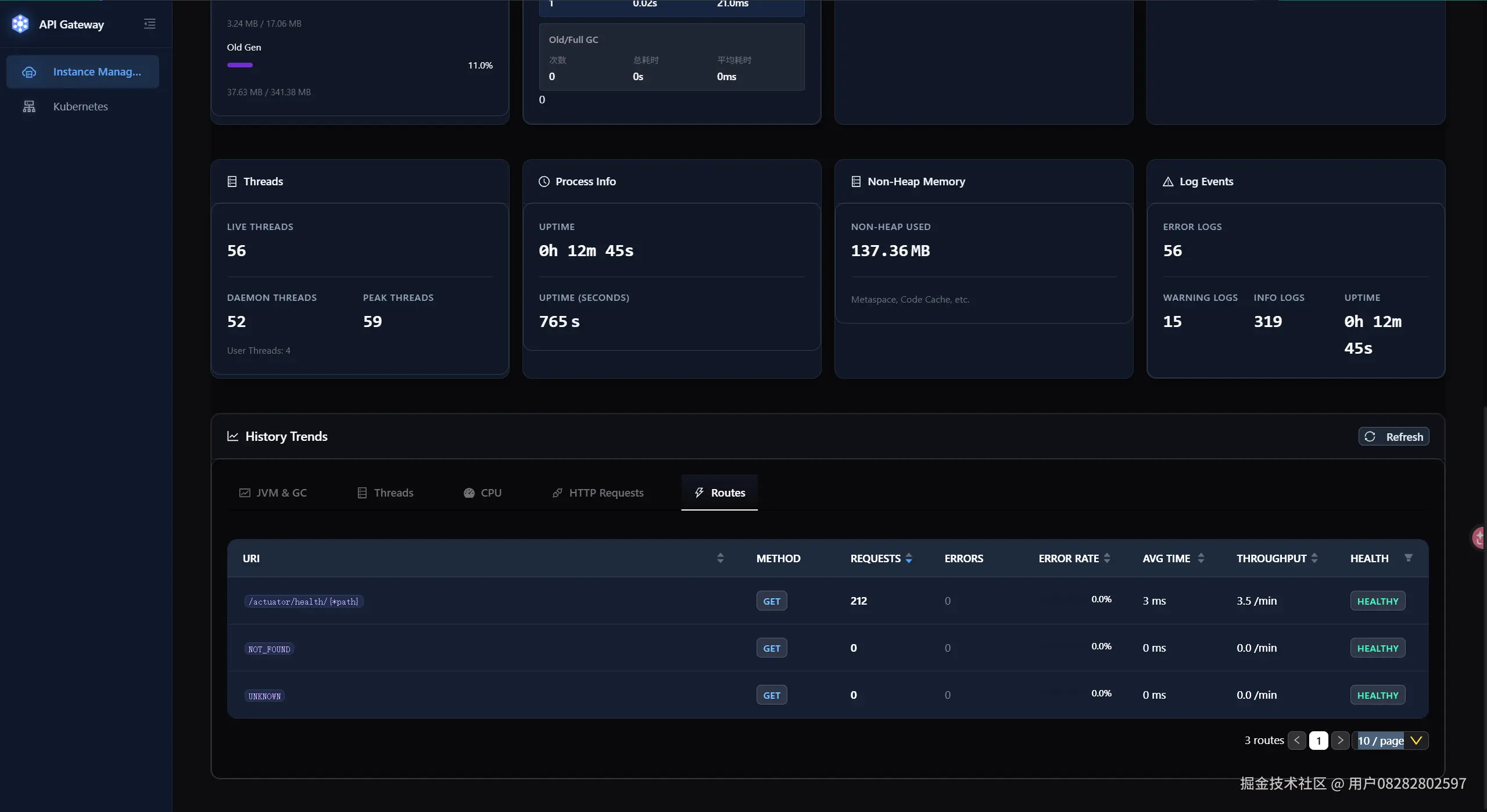

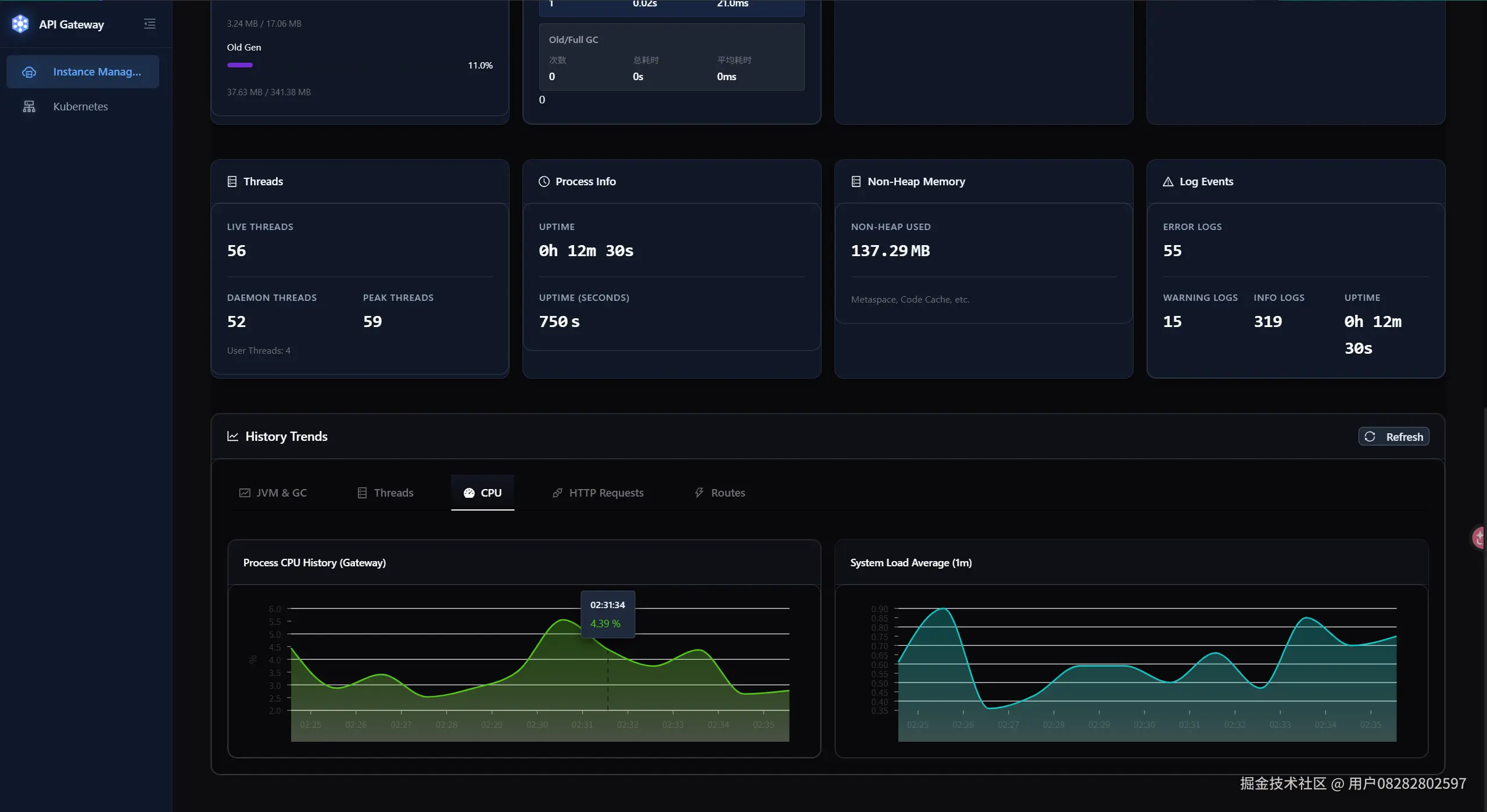

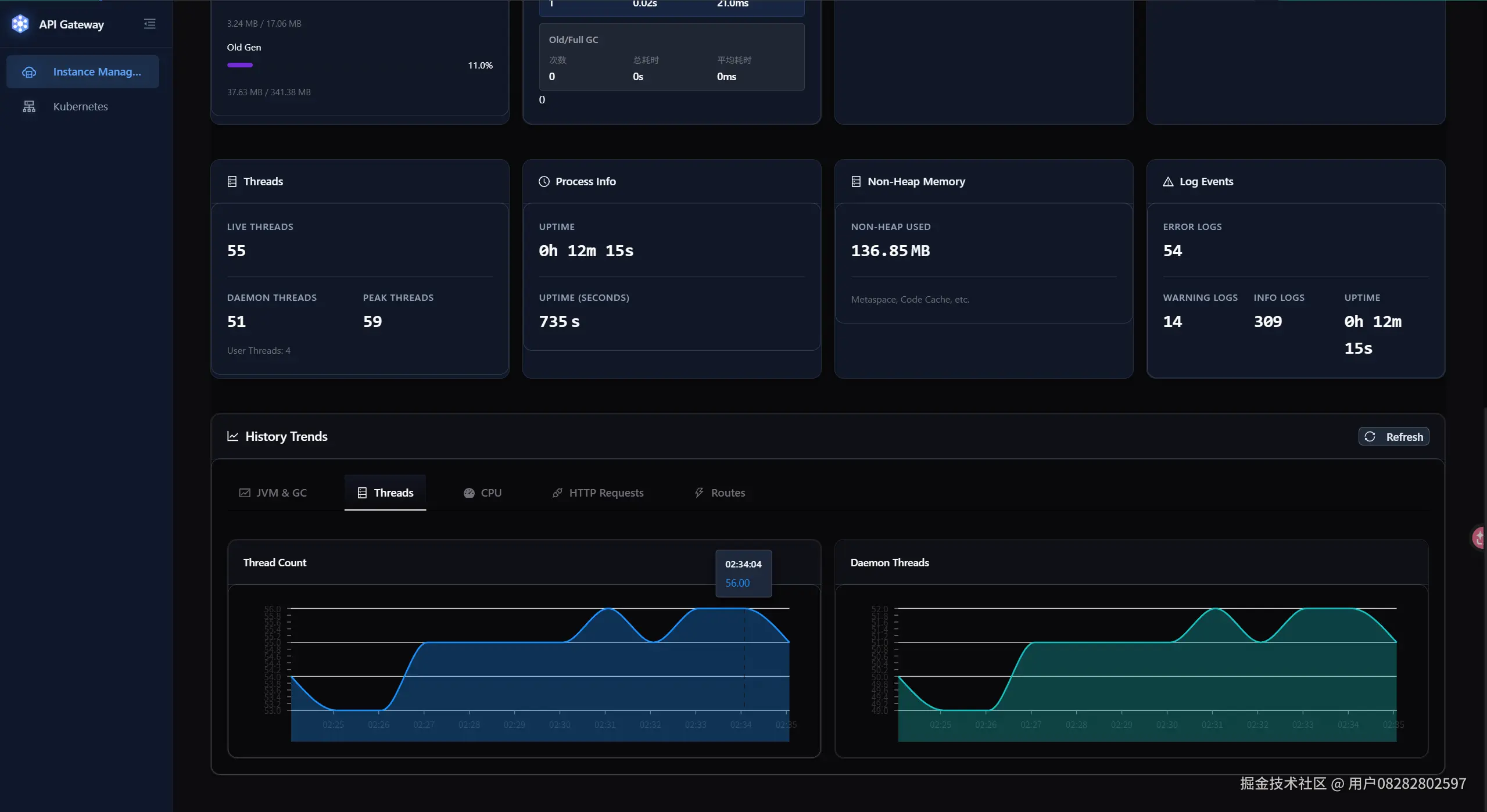

图28-31：Pod选择器（28）、路由表状态（29）、更多监控维度（30-31）。

---

三、分布式追踪

3.1 TraceId传递机制

每个请求进入网关时，生成唯一TraceId，并在整个调用链中传递：

sequenceDiagram
    participant C as Client
    participant G as Gateway
    participant S1 as Service-01
    participant S2 as Service-02
    participant J as Jaeger

    C->>G: Request
    G->>G: Generate TraceId: abc123
    G->>G: Add Header: X-Trace-Id: abc123
    G->>S1: Forward Request + X-Trace-Id
    S1->>S2: Call + X-Trace-Id
    S1-->>G: Response
    G-->>C: Response + X-Trace-Id

    G->>J: Report Span (Gateway)
    S1->>J: Report Span (Service-01)
    S2->>J: Report Span (Service-02)

    Note over G,J: 完整调用链可视化

3.2 TraceCapture过滤器实现

@Component
public class TraceCaptureGlobalFilter implements GlobalFilter, Ordered {

    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        ServerHttpRequest request = exchange.getRequest();
        String traceId = getOrGenerateTraceId(request);

        // 记录请求信息
        TraceContext context = TraceContext.builder()
            .traceId(traceId)
            .path(request.getURI().getPath())
            .method(request.getMethod().name())
            .headers(extractHeaders(request.getHeaders()))
            .timestamp(System.currentTimeMillis())
            .build();

        return chain.filter(exchange)
            .doOnSuccess(v -> {
                context.setStatusCode(exchange.getResponse().getStatusCode().value());
                context.setDuration(calculateDuration(context.getTimestamp()));

                // 慢请求或错误请求才保存
                if (isSlowRequest(context) || isErrorRequest(context)) {
                    traceRepository.save(context);
                }
            })
            .doOnError(throwable -> {
                context.setError(throwable.getMessage());
                traceRepository.save(context);
            });
    }

    private boolean isSlowRequest(TraceContext context) {
        return context.getDuration() > slowRequestThreshold;
    }

    private boolean isErrorRequest(TraceContext context) {
        return context.getStatusCode() >= 400;
    }
}

3.3 项目截图：请求链路追踪

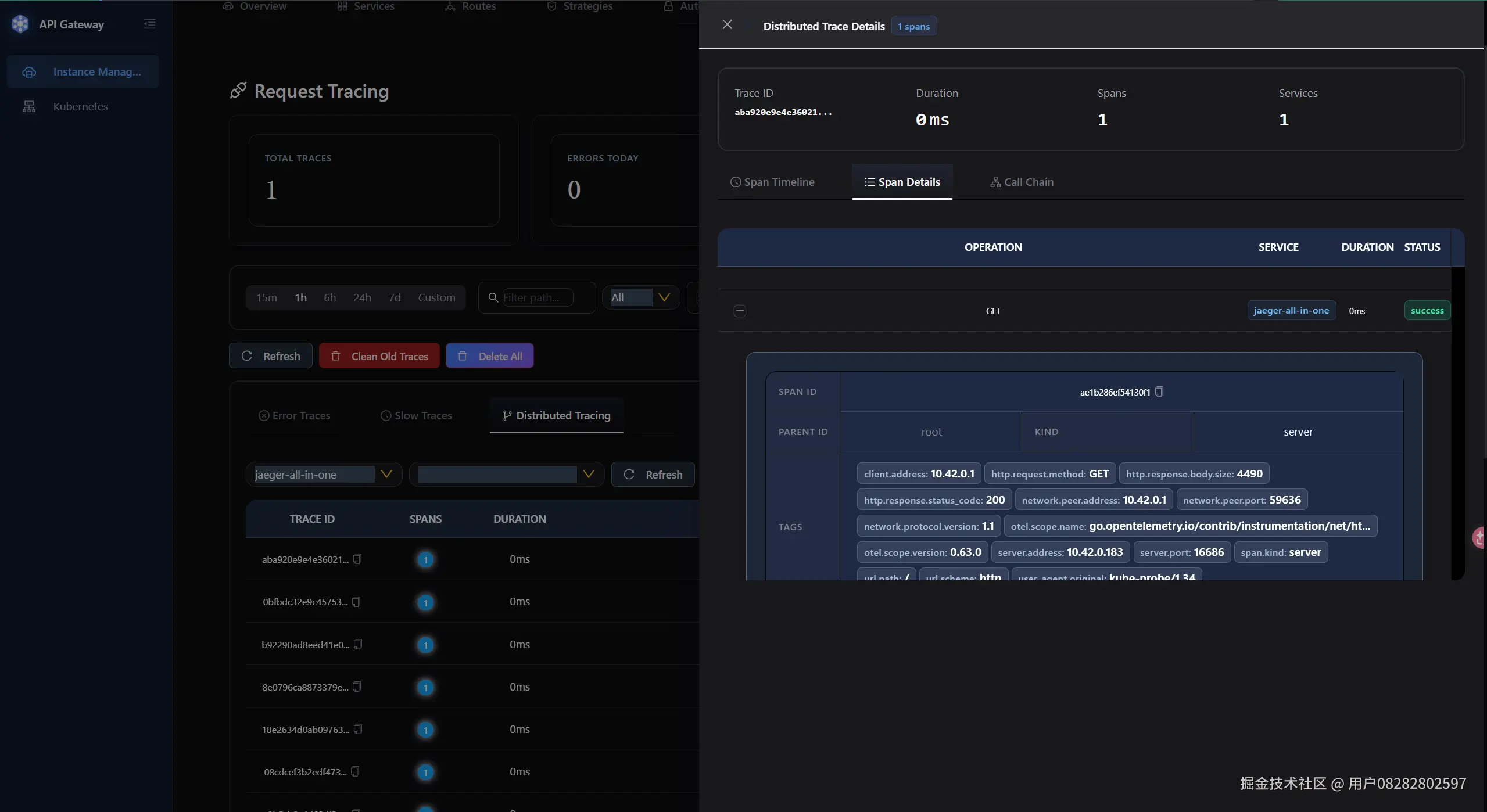

图23：请求链路追踪，展示完整的分布式追踪详情，包括Trace ID、Span ID、各服务调用链、耗时分布。

---

四、过滤器链性能分析（核心亮点）

4.1 selfTime vs totalTime

这是过滤器链分析的核心概念，准确定位性能瓶颈的关键：

指标	含义	用途
totalTime	从过滤器开始到请求完成的总时间（包含下游服务响应）	请求 profiling
selfTime	仅过滤器自身逻辑执行时间（不含下游）	过滤器优化

示例对比：

FilterChainTracking: totalTime=430ms, selfTime=6ms    ← 过滤器很快，totalTime包含后端响应
RemoveCachedBody:    totalTime=424ms, selfTime=1ms    ← 过滤器非常快
LoadBalancerFilter:  totalTime=45ms,  selfTime=45ms   ← 过滤器本身慢（需要优化！）
AuthenticationFilter:totalTime=200ms, selfTime=5ms    ← 过滤器很快，totalTime包含下游

关键洞察：大多数过滤器的totalTime相似，因为它们共享相同的下游服务响应时间。相邻过滤器totalTime的差值等于前一个过滤器的selfTime。

4.2 过滤器链追踪实现

@Component
public class FilterChainTrackingGlobalFilter implements GlobalFilter, Ordered {

    // 过滤器统计信息存储（滑动窗口100条记录）
    private final ConcurrentHashMap<String, FilterStats> statsMap = new ConcurrentHashMap<>();

    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        String filterName = this.getClass().getSimpleName();
        long startTime = System.currentTimeMillis();

        return chain.filter(exchange)
            .doOnSuccess(v -> recordSuccess(filterName, startTime))
            .doOnError(throwable -> recordError(filterName, startTime, throwable));
    }

    private void recordSuccess(String filterName, long startTime) {
        long duration = System.currentTimeMillis() - startTime;
        FilterStats stats = statsMap.computeIfAbsent(filterName, k -> new FilterStats());
        stats.recordSelfTime(duration);
    }

    /**
     * 计算P50/P95/P99分位数
     */
    public Percentiles calculatePercentiles(String filterName) {
        FilterStats stats = statsMap.get(filterName);
        if (stats == null) {
            return Percentiles.EMPTY;
        }

        List<Long> sortedTimes = stats.getSortedSelfTimes();
        return Percentiles.builder()
            .p50(getPercentile(sortedTimes, 0.50))
            .p95(getPercentile(sortedTimes, 0.95))
            .p99(getPercentile(sortedTimes, 0.99))
            .avg(stats.getAverageSelfTime())
            .build();
    }
}

4.3 项目截图：过滤器链分析

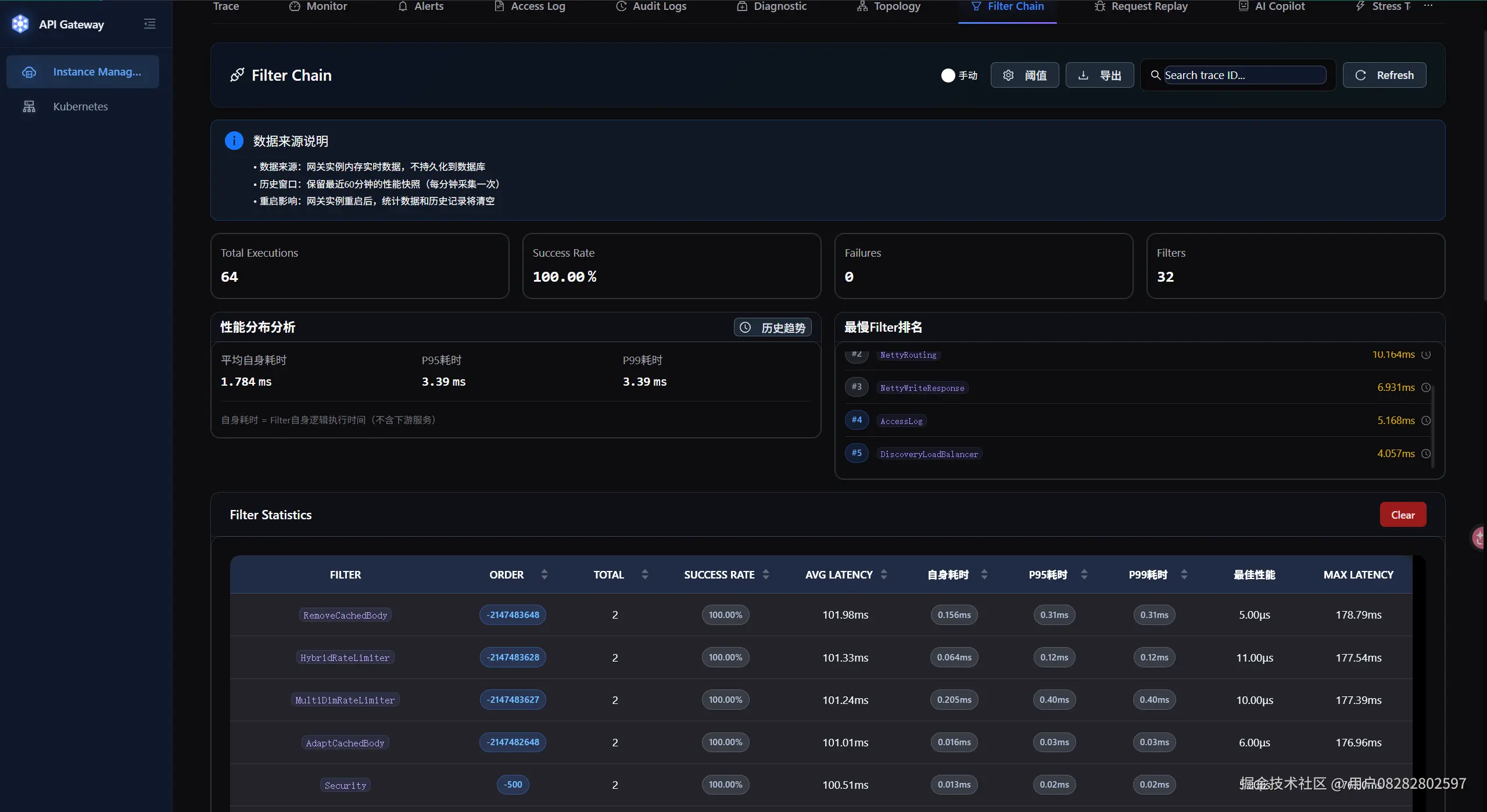

图41：过滤器链性能分析，展示每个过滤器的自身耗时、P99延迟、性能瓶颈识别。Key Finding：NettyWriteResponse的高自身时间（553.8ms）表明下游服务响应慢。

---

五、AI Copilot：35+智能工具实战

5.1 AI Copilot架构

AI Copilot是网关的智能运维助手，支持35+工具调用，能够自主查询系统状态、分析问题、提供优化建议。

graph TB
    subgraph "AI Copilot"
        A[用户输入自然语言]
        B[LLM理解意图]
        C[选择工具]
        D[执行工具]
        E[分析结果]
        F[生成回答]
    end

    subgraph "工具集 35+"
        G[list_routes]
        H[get_route_detail]
        I[get_service_detail]
        J[nacos_service_discovery]
        K[query_prometheus_metrics]
        L[query_stress_test_results]
        M[get_diagnostic_data]
        N[create_route]
        O[update_route]
    end

    A --> B
    B --> C
    C --> D
    D --> E
    E --> F

    C --> G
    C --> H
    C --> I
    C --> J
    C --> K
    C --> L
    C --> M
    C --> N
    C --> O

    style A fill:#e1f5ff
    style B fill:#fff4e1
    style F fill:#e1ffe1

5.2 支持的AI提供商

区域	提供商	模型
国内	Qwen（通义千问）、DeepSeek	qwen-plus, qwen-turbo, deepseek-chat
海外	OpenAI、Anthropic、Google	GPT-4, GPT-3.5-turbo, Claude-3, Gemini
本地	Ollama	llama2, mistral

5.3 动态Prompt管理

AI Copilot的Prompt存储在数据库中，支持动态更新，无需重启：

CREATE TABLE ai_copilot_prompts (
    id BIGINT PRIMARY KEY AUTO_INCREMENT,
    prompt_key VARCHAR(100) UNIQUE NOT NULL,
    prompt_type VARCHAR(50) NOT NULL,
    content TEXT NOT NULL,
    description VARCHAR(500),
    enabled BOOLEAN DEFAULT true,
    created_at TIMESTAMP DEFAULT CURRENT_TIMESTAMP,
    updated_at TIMESTAMP DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP
);

Prompt类型：

类型	说明	示例Key
SYSTEM	系统级Prompt，定义AI行为	system_default, system_route_gen
TASK	任务级Prompt	error_analysis, route_generation
EXPLANATION	概念解释Prompt	explain_rate_limit
CUSTOM	用户自定义Prompt	custom_security_check

---

六、AI Copilot实战案例

6.1 案例1：AI调试404错误（推翻用户结论）

场景：用户声称请求返回404，要求AI帮忙排查。

用户输入：

"Why is my request returning 404? Please help me analyze."

AI执行流程：

sequenceDiagram
    participant U as 用户
    participant AI as AI Copilot
    participant T as 工具集
    participant R as 路由系统

    U->>AI: 请求返回404，帮我分析
    AI->>T: 调用 list_routes 工具
    T->>R: 查询所有路由
    R-->>T: 2条路由，均匹配

    AI->>T: 调用 get_route_detail 工具
    T->>R: 查询路由详情
    R-->>T: route-01: enabled=true, Path=/api/**
    T-->>AI: 路由配置正常

    AI->>T: 调用 similar_route_match 工具
    T->>R: 模拟请求匹配
    R-->>T: matched=true
    T-->>AI: 请求应该能匹配上！

    AI->>U: 分析结果：路由配置正确，请求应该能匹配，可能不是404问题

AI分析结果：

404 Error Analysis Report

Verified Result (Tool-Based):

• Route Match: SUCCESS - The request path /api/test matches route route-01
• Route Enabled: true
• Predicates: Path=/api/**

Conclusion: The request should NOT return 404 based on route configuration. There might be another issue (backend service unavailable, network problem, etc.)

项目截图：

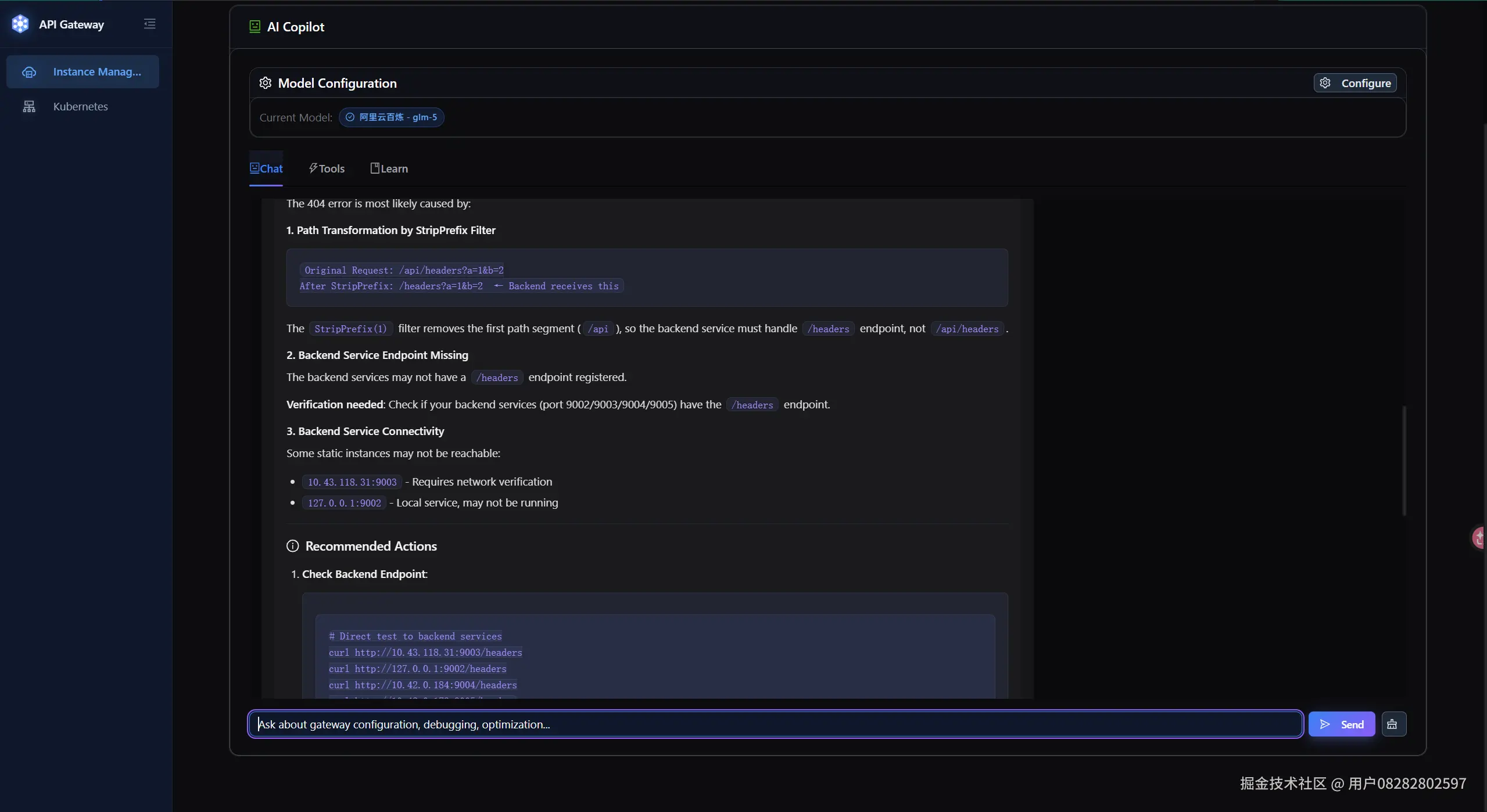

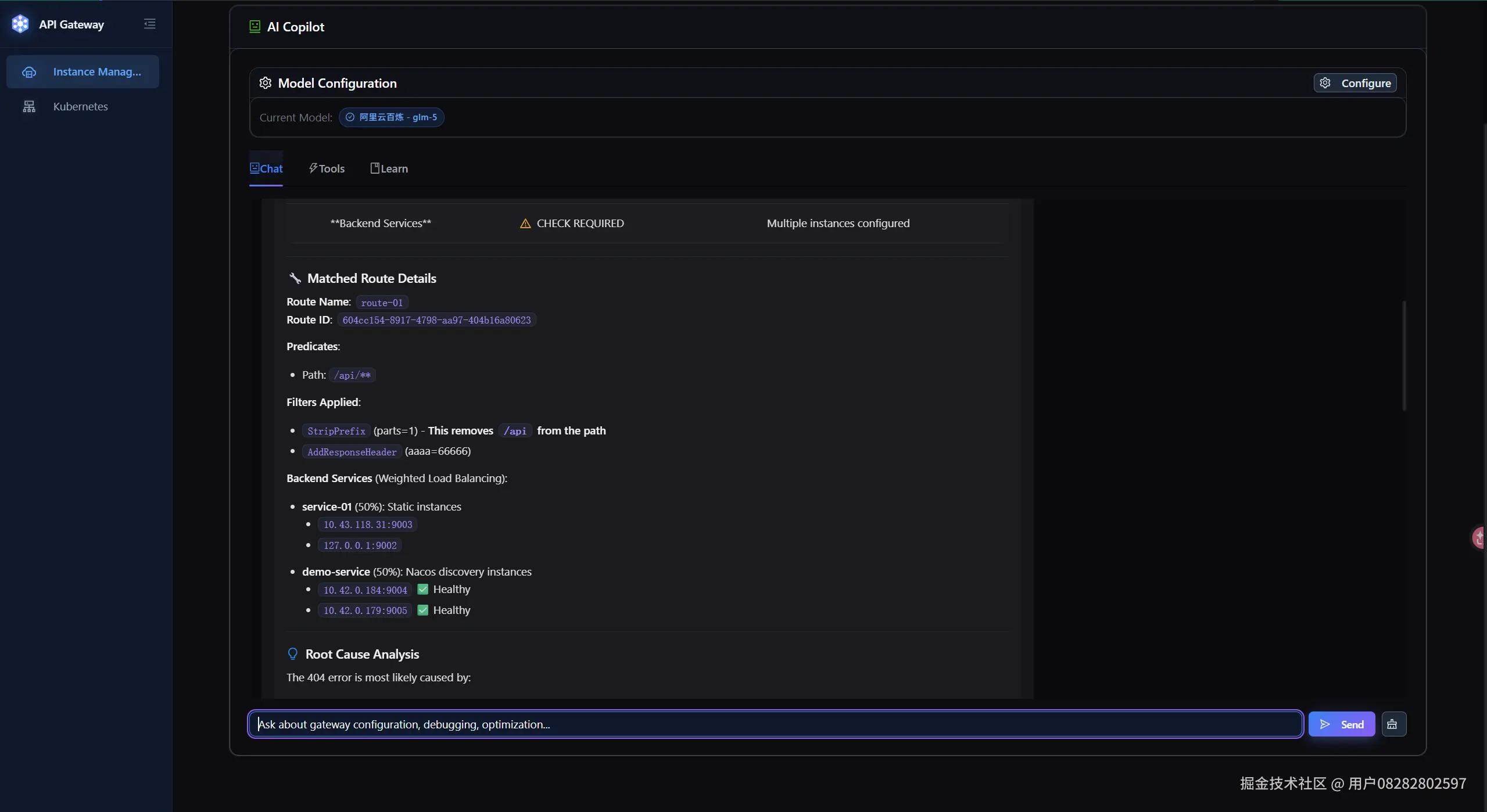

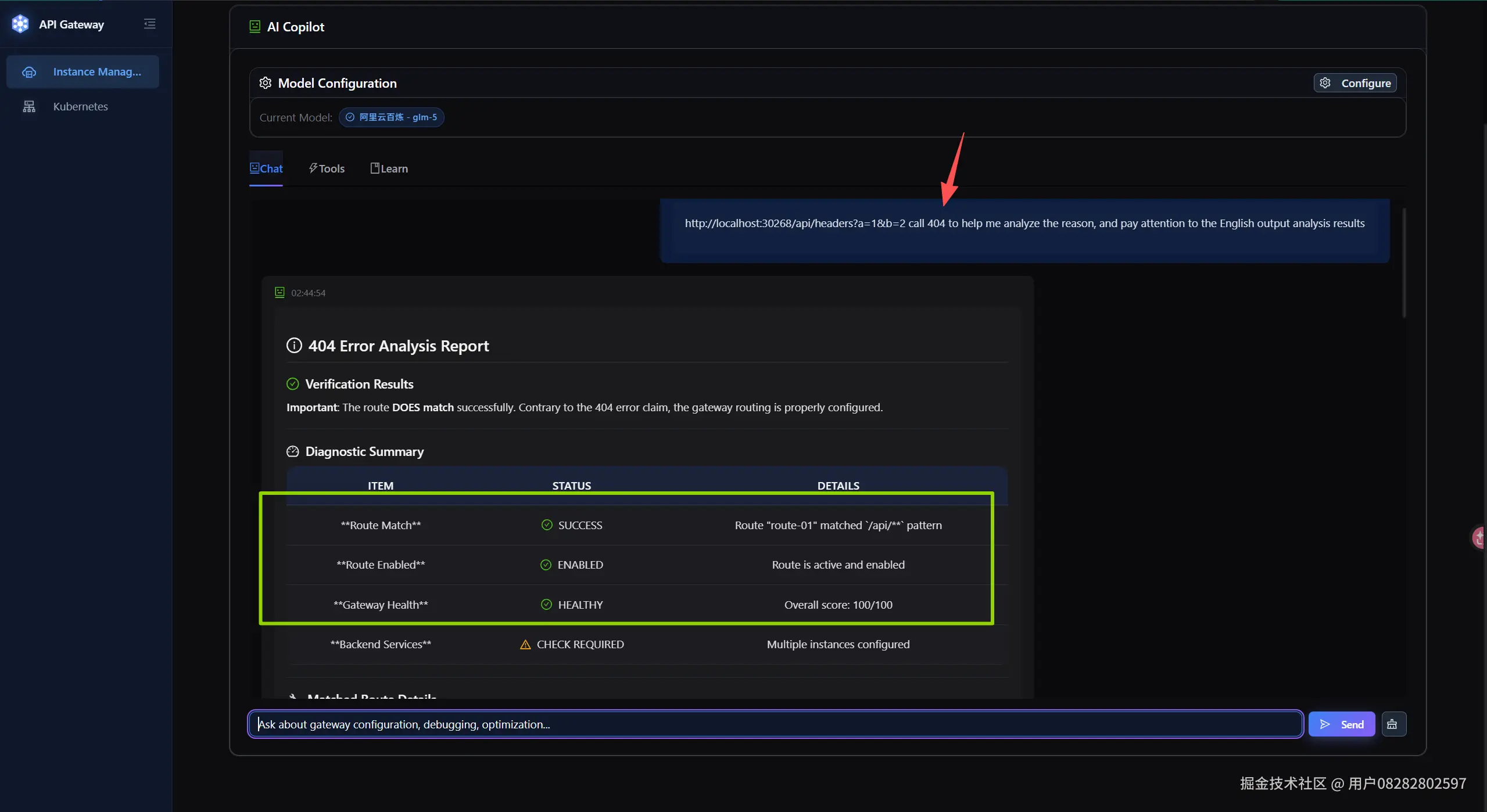

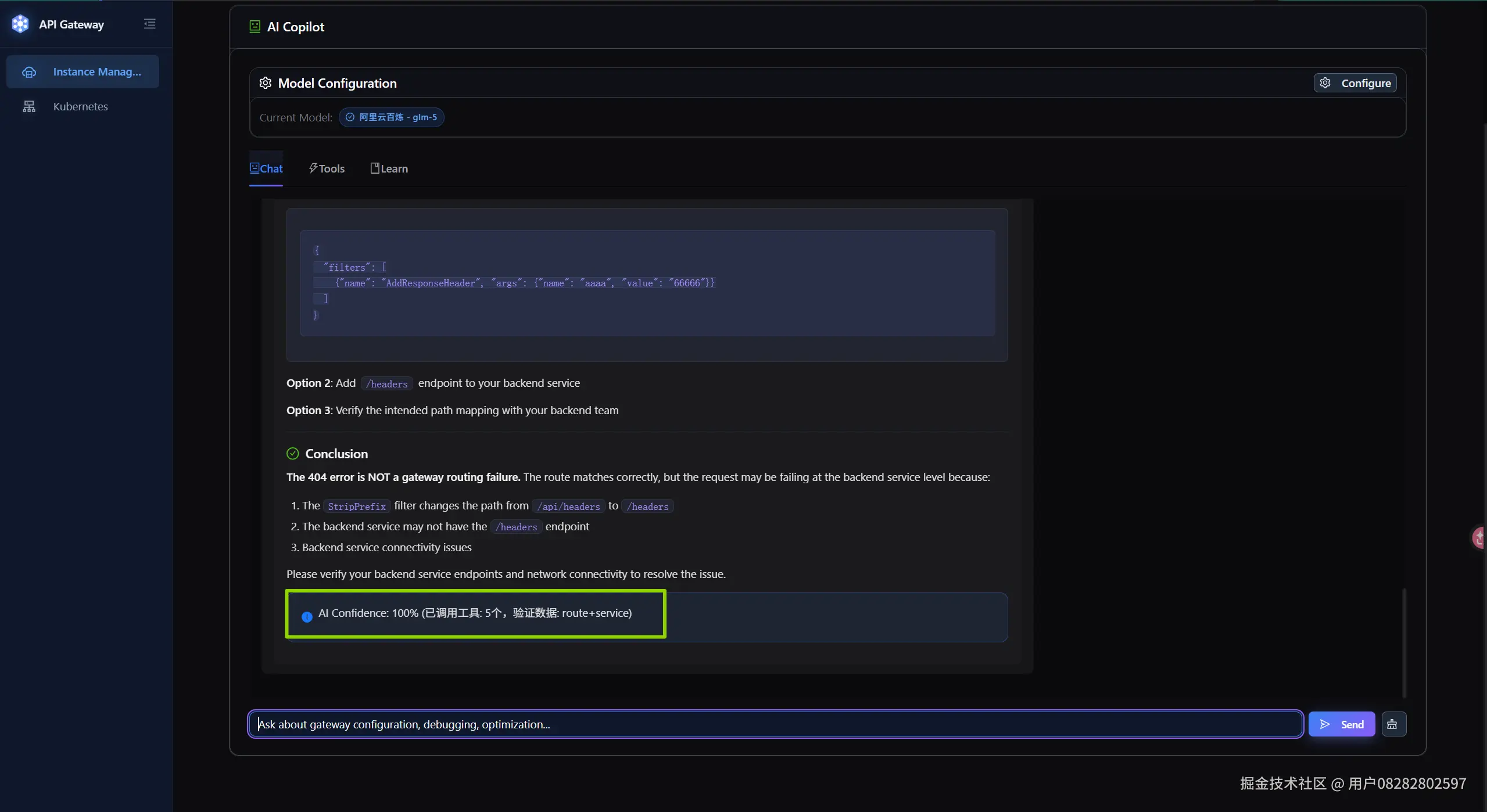

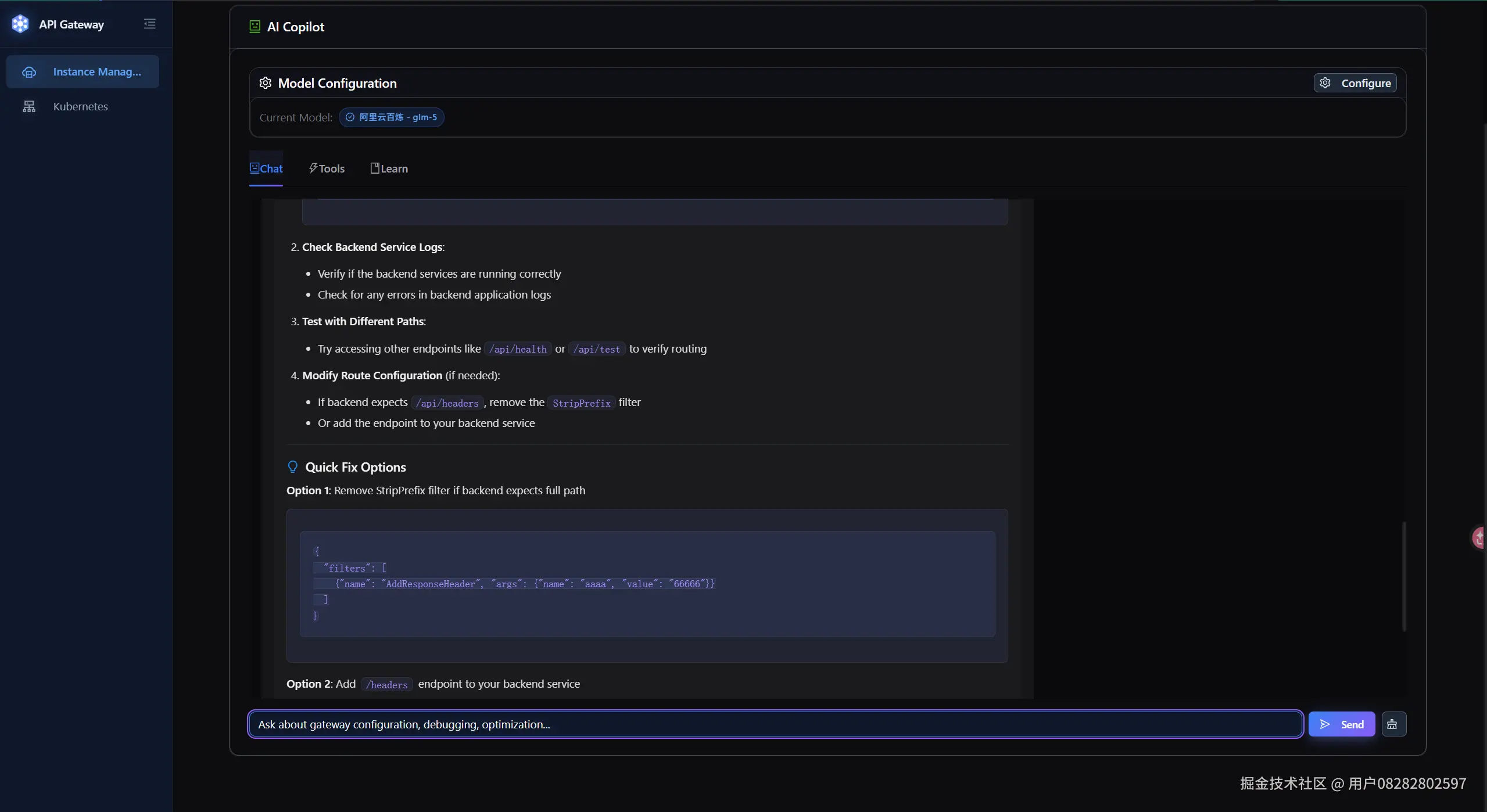

图50-54：AI调试404错误全过程。用户声称404（50），AI查询路由配置（51），分析路由谓词（52），发现请求应该能匹配（53），推翻用户的404结论（54）。

6.2 案例2：AI压测分析（基于Prometheus+数据库）

场景：压测完成后，用户要求AI分析最近2分钟的压测结果。

用户输入：

"Analyze the stress test results from the last 2 minutes."

AI执行流程：

sequenceDiagram
    participant U as 用户
    participant AI as AI Copilot
    participant P as Prometheus
    participant DB as 数据库
    participant A as 分析引擎

    U->>AI: 分析最近2分钟压测结果
    AI->>P: query_prometheus_metrics
    P-->>AI: QPS, 响应时间, CPU, 内存等指标

    AI->>DB: query_stress_test_results
    DB-->>AI: 压测配置、成功率、错误分布

    AI->>A: 数据聚合分析
    A->>A: 识别性能瓶颈
    A->>A: 生成优化建议
    A-->>AI: 分析报告

    AI->>U: 返回详细分析报告

AI分析报告（节选）：

Stress Test Analysis Report

Performance Summary:

• P99 Response Time: 596.0ms (Warning: >2000ms is critical)
• Error Rate: 0.8% (Warning: <0.1% is normal)

Root Cause Analysis: The response time is extremely high (>2.5 seconds average). This is NOT a gateway performance issue - it's a downstream service latency problem.

Filter Chain Performance:

Filter	Avg Self-Time	P99 Self-Time	Assessment
NettyWriteResponse	553.8ms	2586ms	Major bottleneck
TraceCapture	2.3ms	33.8ms	Acceptable
AccessLog	1.8ms	54.3ms	Acceptable
NettyRouting	1.5ms	49.6ms	Acceptable

Key Finding: NettyWriteResponse has very high self-time (553.8ms average), which indicates downstream service response time is slow.

GC Pressure During Stress Test:

• Young GC Count: Before=0, During=78 (Elevated)
• Full GC Count: Before=0, During=10 (Critical)
• GC Overhead: Before=0%, During=1.4% (Warning)

Recommendations:

1. High Priority: Optimize downstream service (target: <500ms response time)
2. JVM Tuning: Increase heap size (-Xms1g -Xmx1g), use G1GC
3. Connection Pool: Increase max connections to 1000

项目截图：

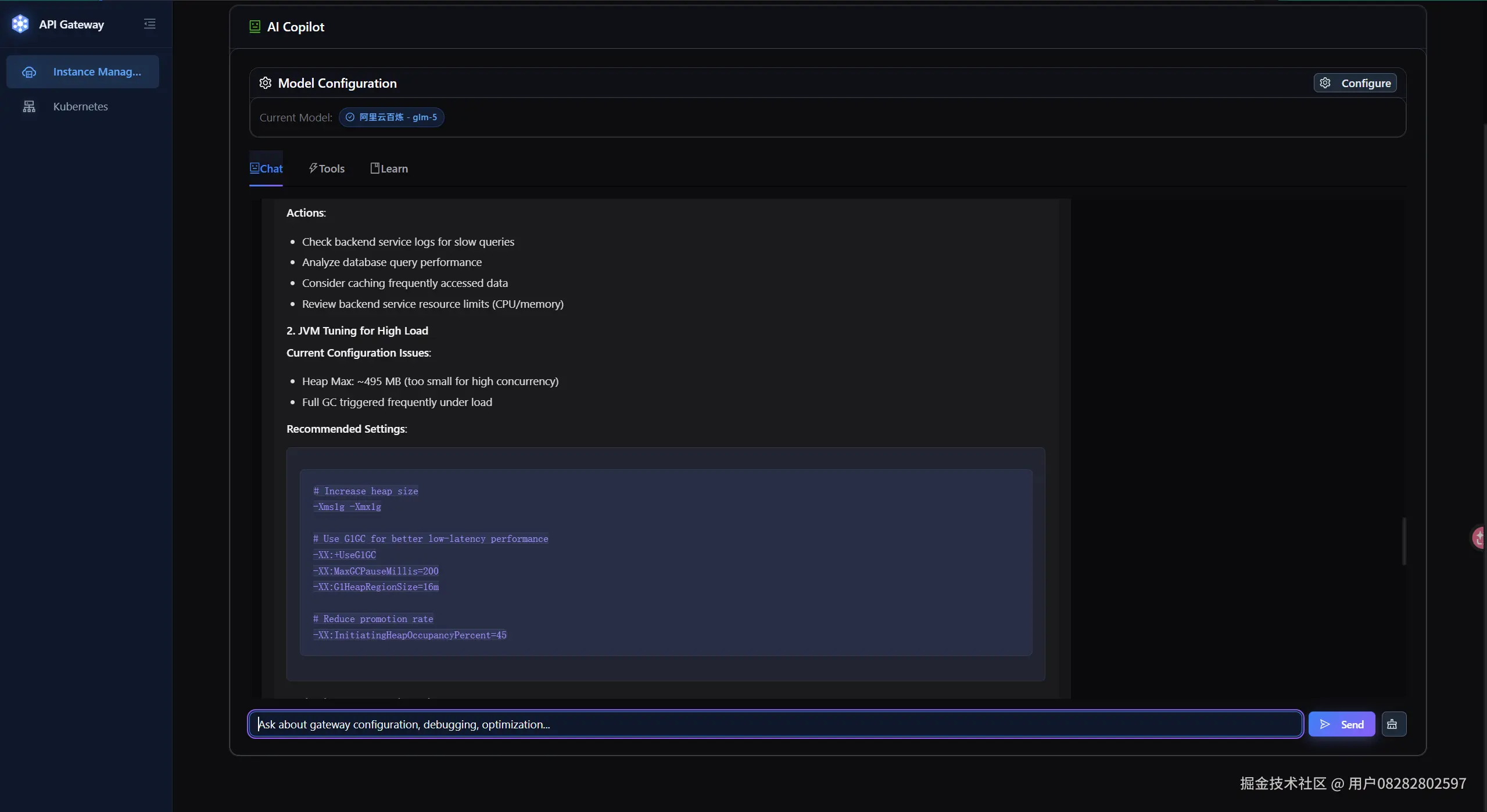

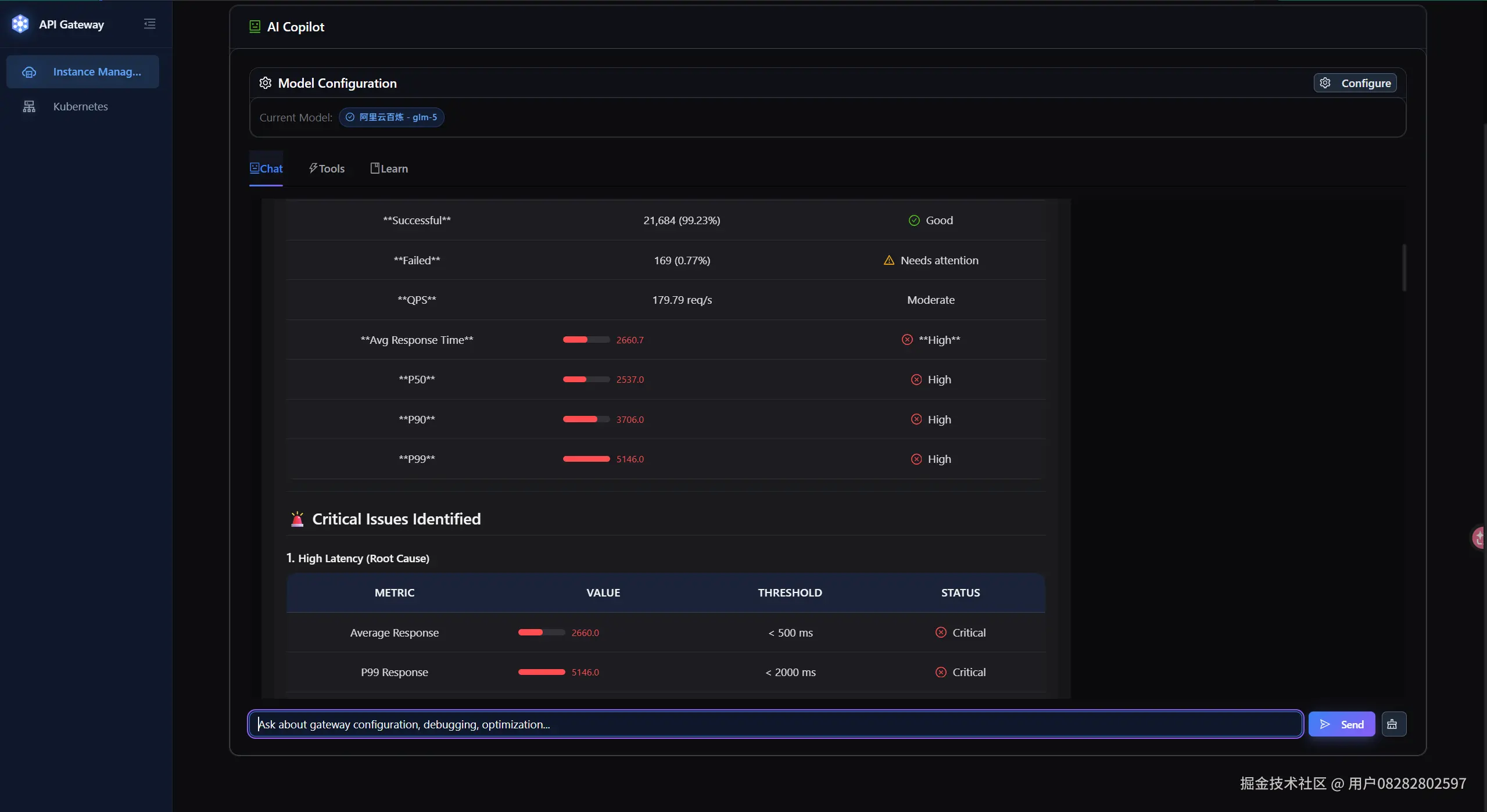

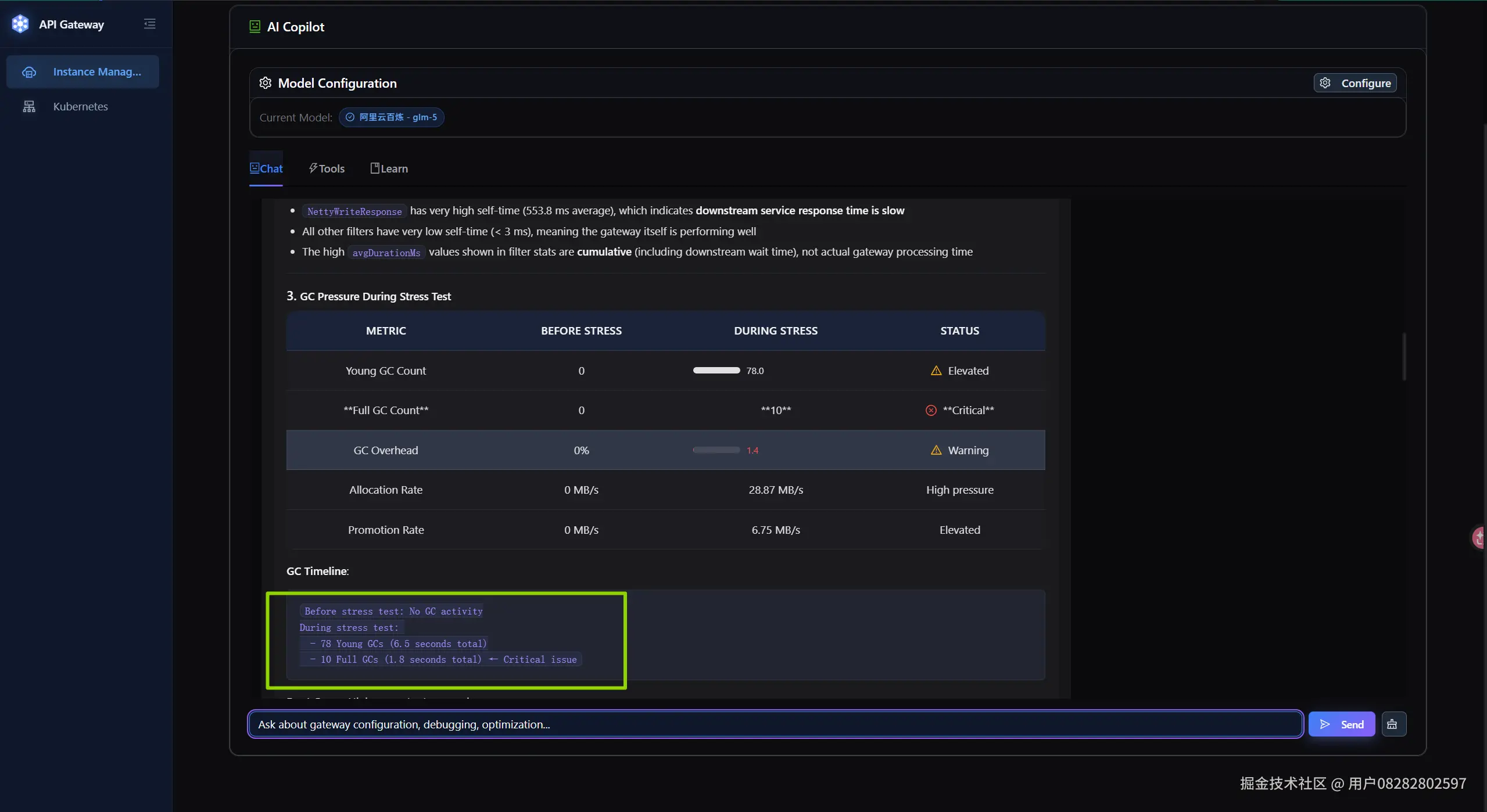

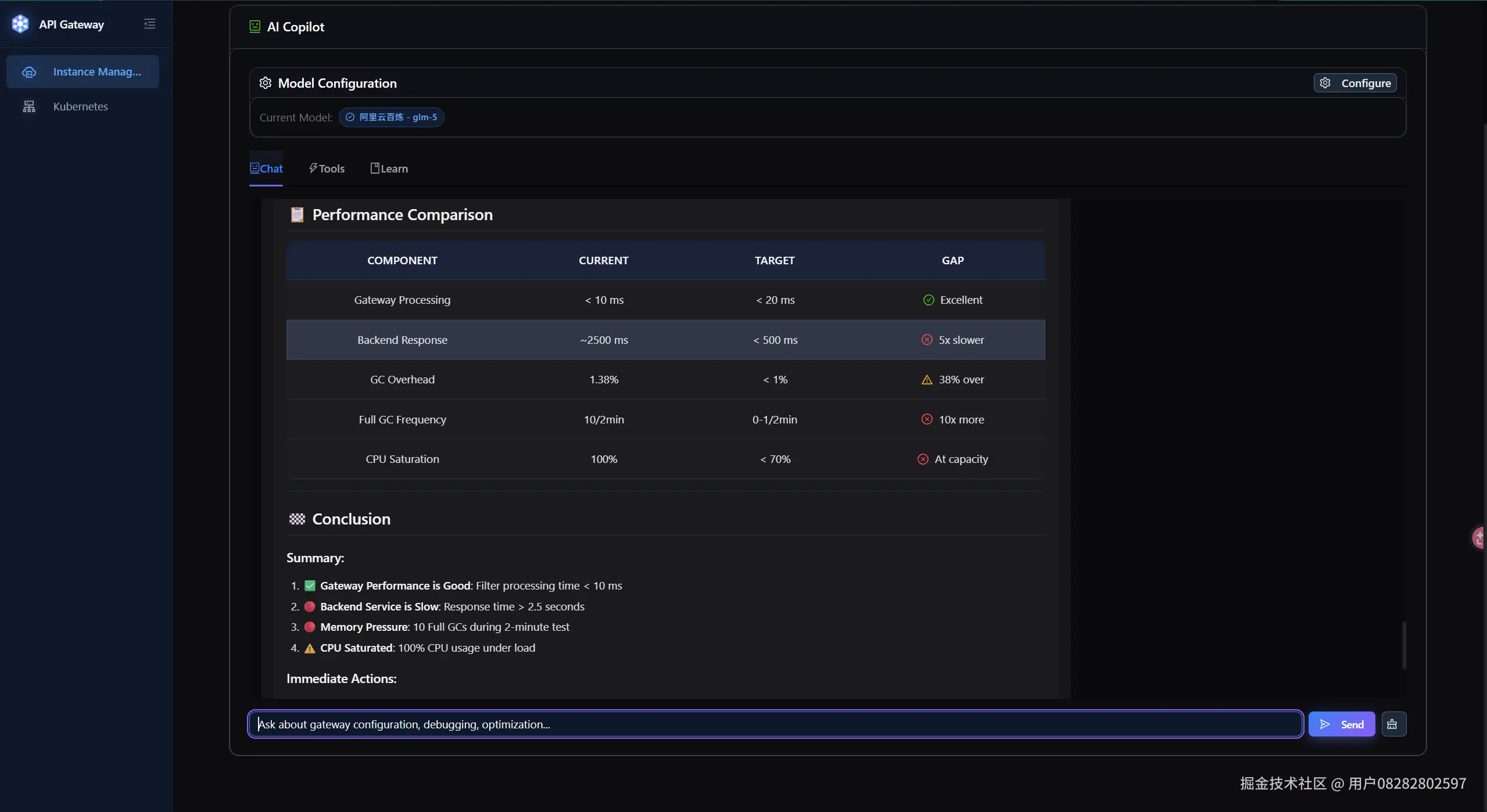

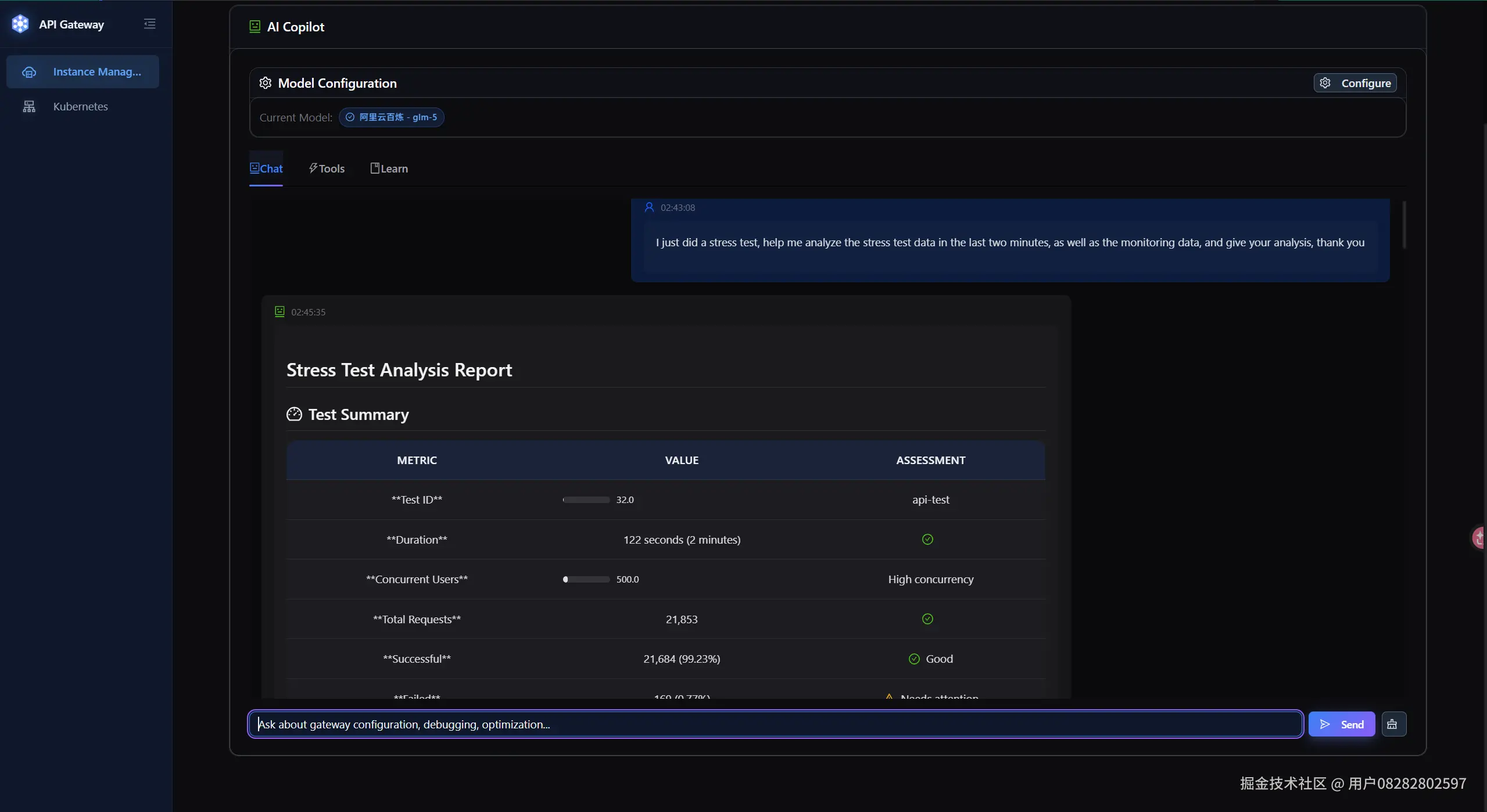

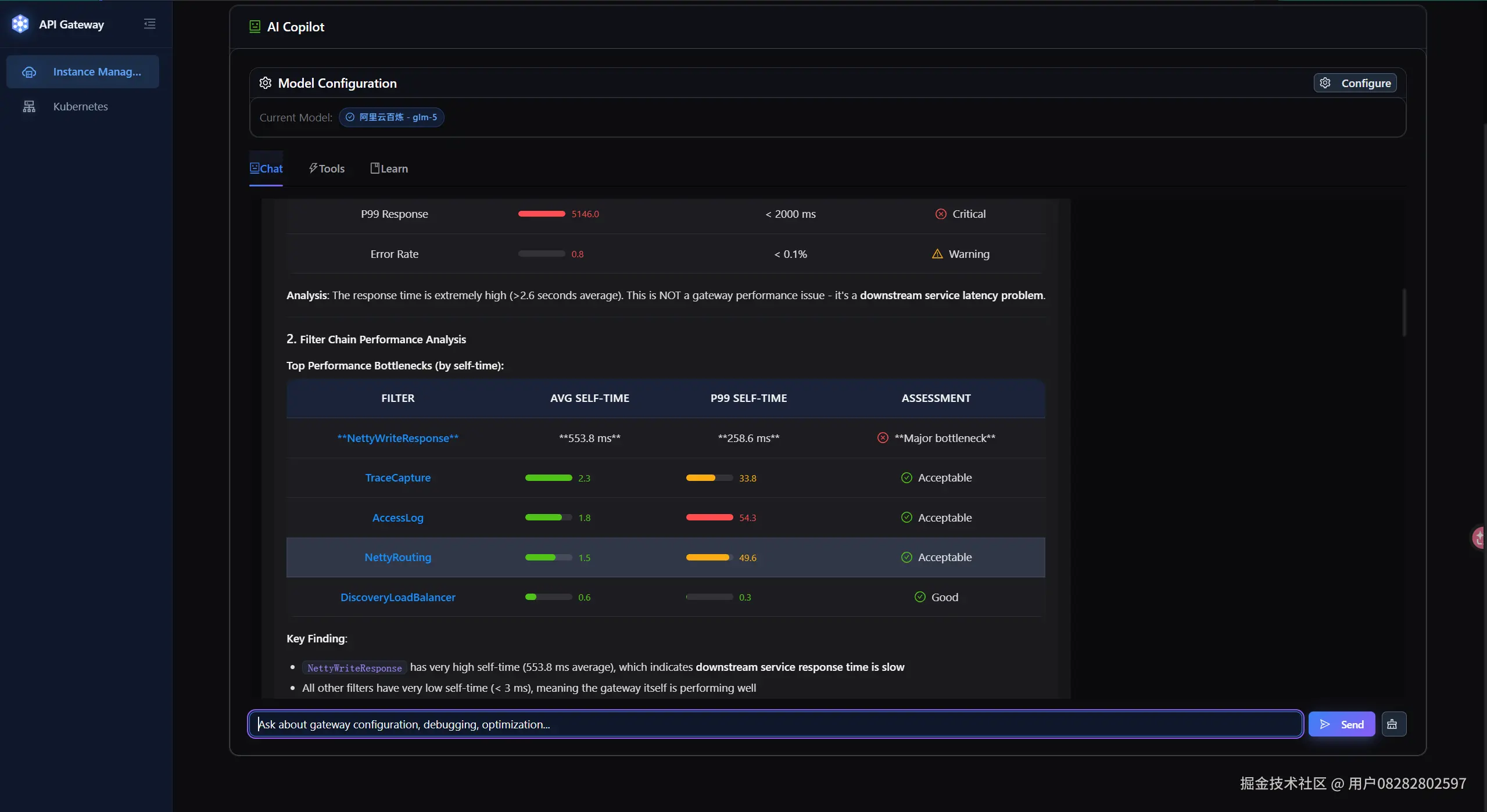

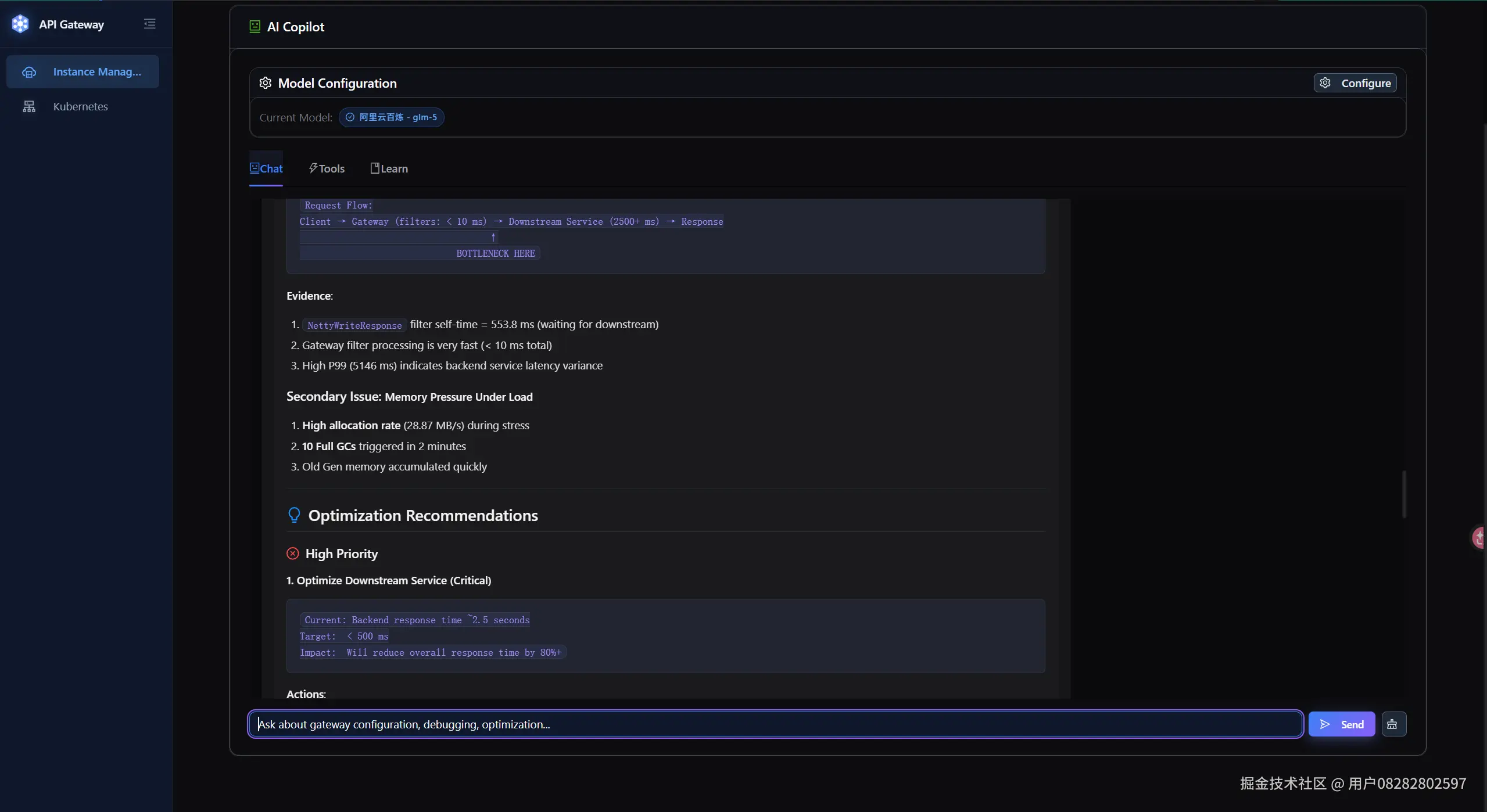

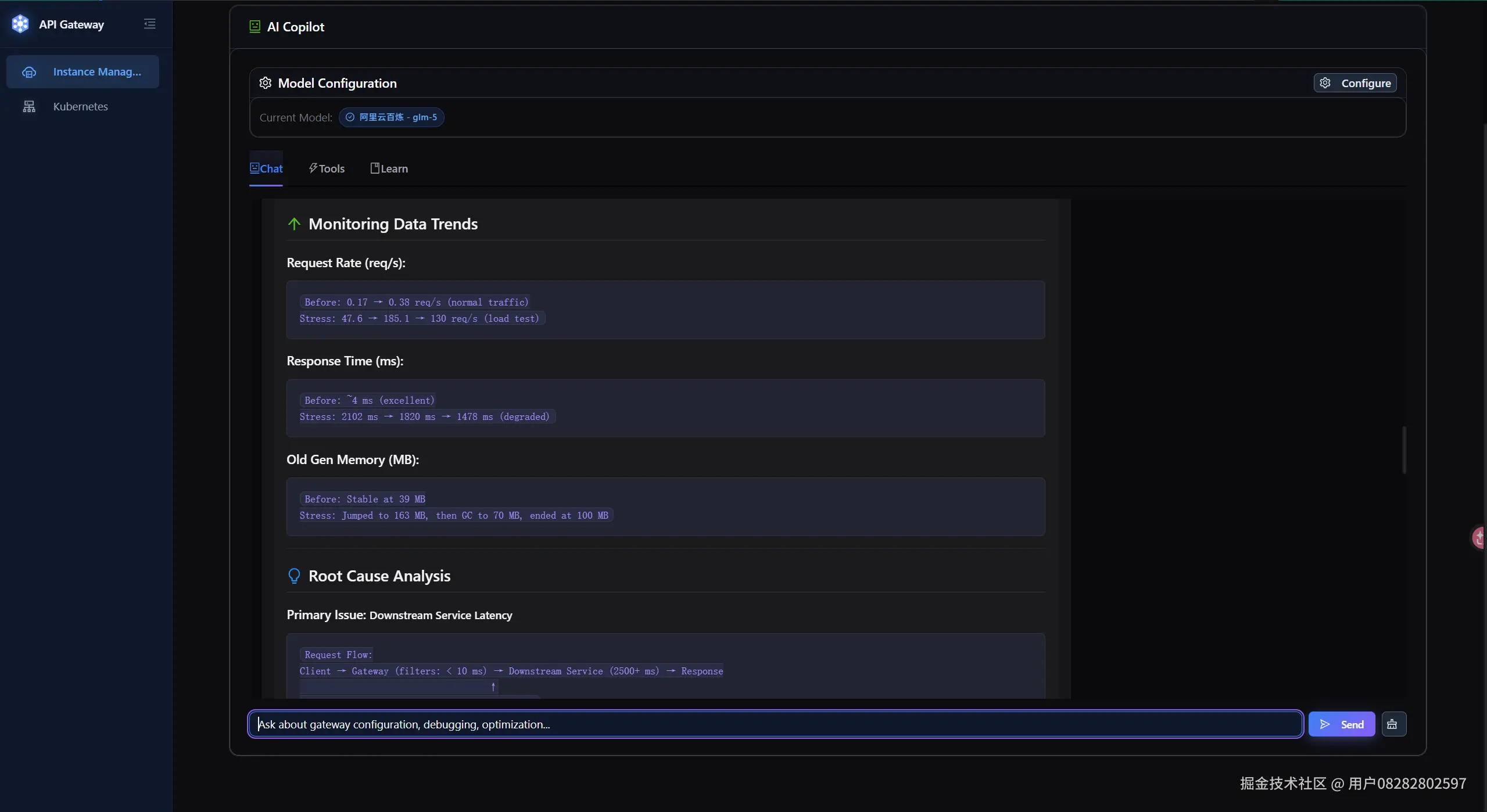

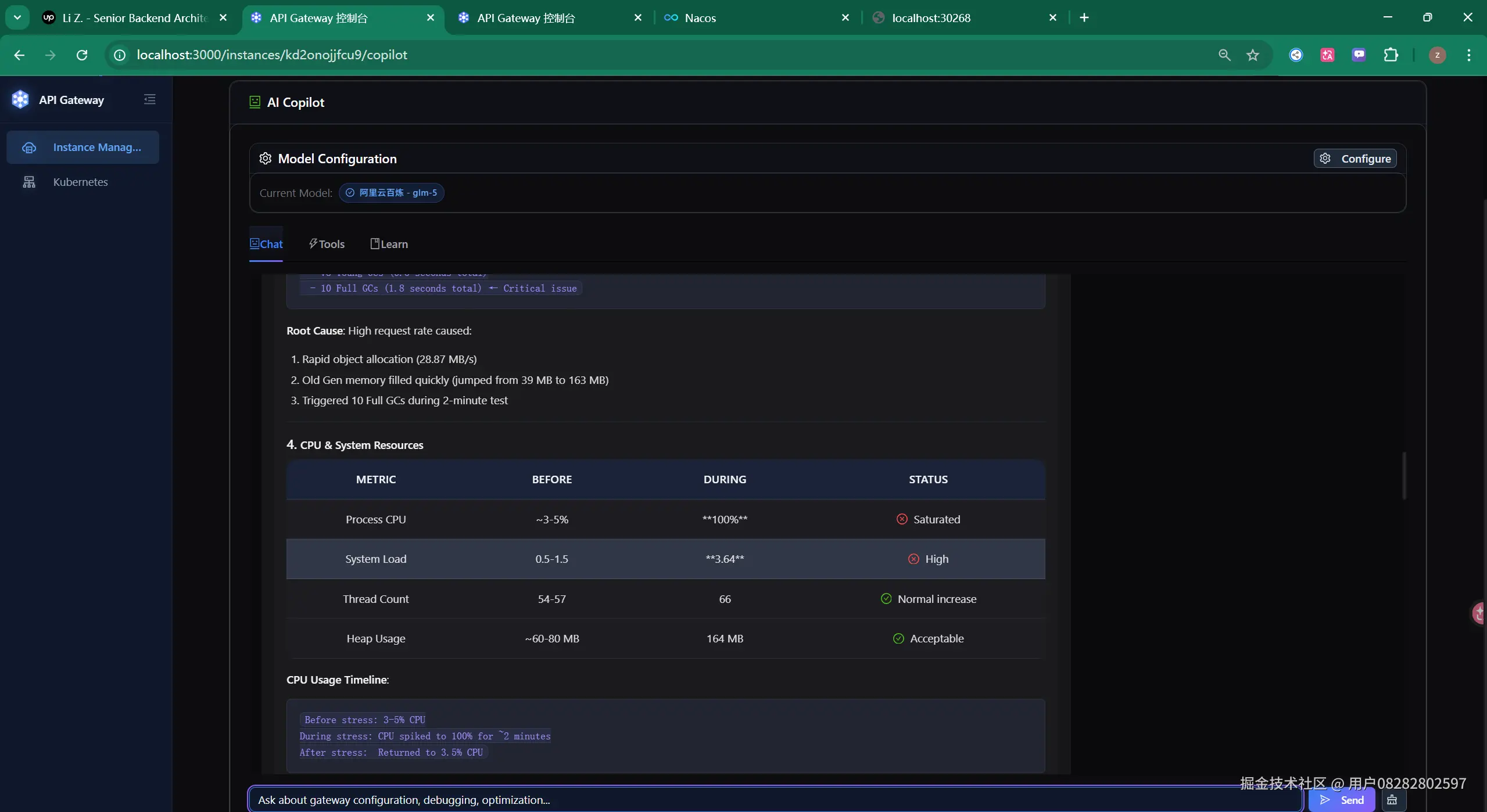

图55-63：AI压测分析全过程。性能分析报告（55）、GC压力分析（56）、根因分析（57）、监控数据趋势（58）、下游服务延迟根因（59）、优化建议（60）、JVM调优建议（61）、性能对比表（62）、结论总结（63）。

6.3 案例3：AI路由禁用分析

场景：用户禁用了所有路由后，再次询问为什么404。

用户输入：

"Why am I getting 404 when accessing /api/test?"

AI执行流程：

sequenceDiagram
    participant U as 用户
    participant AI as AI Copilot
    participant T as 工具集
    participant R as 路由系统

    U->>AI: 为什么访问404？
    AI->>T: 调用 list_routes 工具
    T->>R: 查询所有路由
    R-->>T: 2条路由，enabled=false
    T-->>AI: 所有路由均被禁用

    AI->>T: 调用 get_route_detail 工具
    T->>R: 查询路由详情
    R-->>T: route-01: enabled=false, Path=/api/**
    T-->>AI: 路由配置正确，但被禁用

    AI->>U: 分析结果：所有路由均被禁用（enabled=false），导致请求匹配不到任何路由，返回404

AI分析结果：

404 Error Analysis Report

Verified Result (Tool-Based):

• Route Match: FAILED - No route matched, route is disabled
• Route Enabled: DISABLED - route-01 is disabled (enabled=false)

Diagnostic Summary:

Item	Status	Details
Route Match	FAILED	No route matched, route is disabled
Route Enabled	DISABLED	route-01 is disabled (enabled=false)
Gateway Health	HEALTHY	Overall score: 100/100
Backend Services	CONFIGURED	See details below

Conclusion: All routes are disabled. No route can match the request, so the gateway returns 404. Enable at least one route to resolve this.

项目截图：

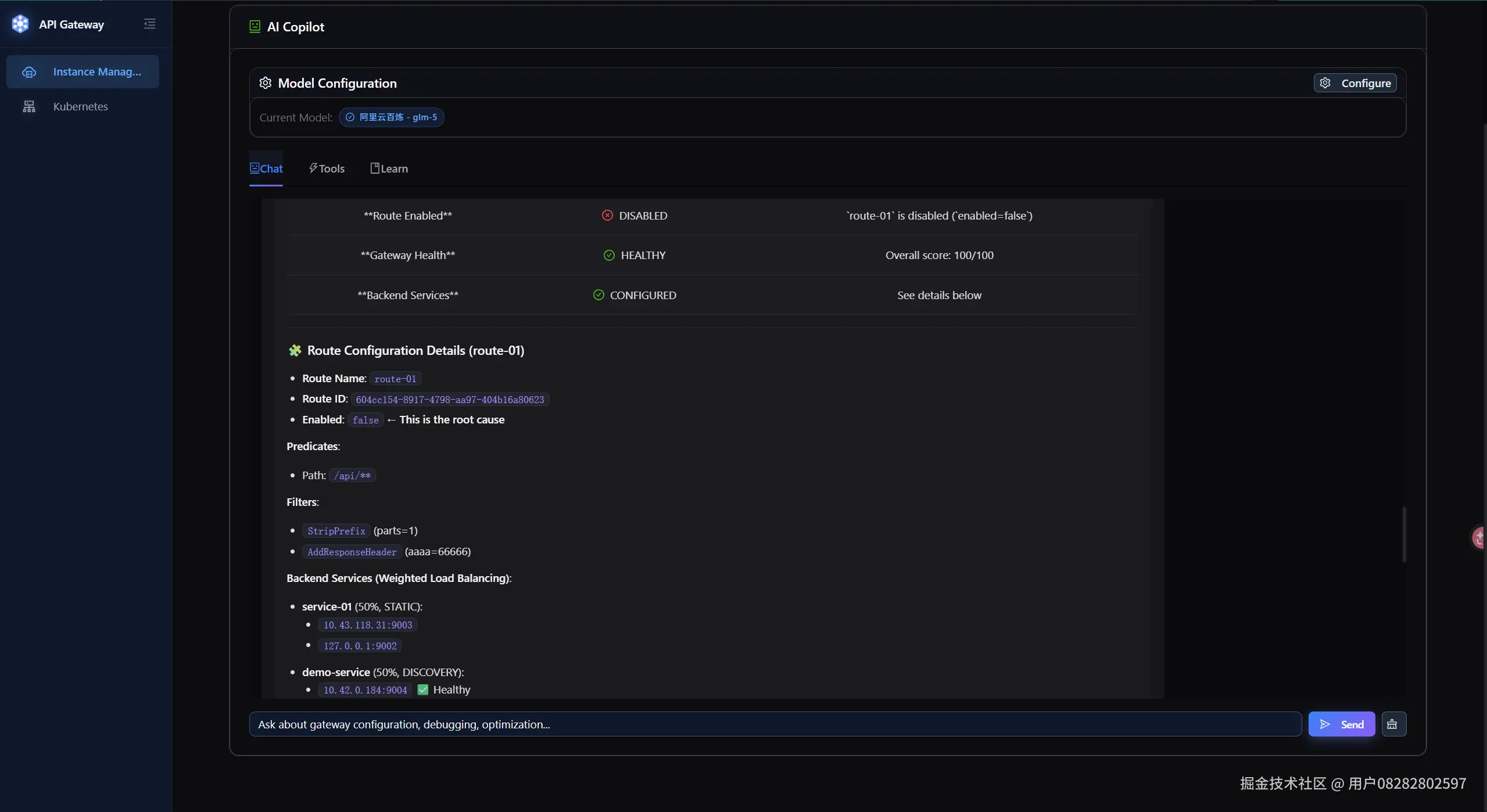

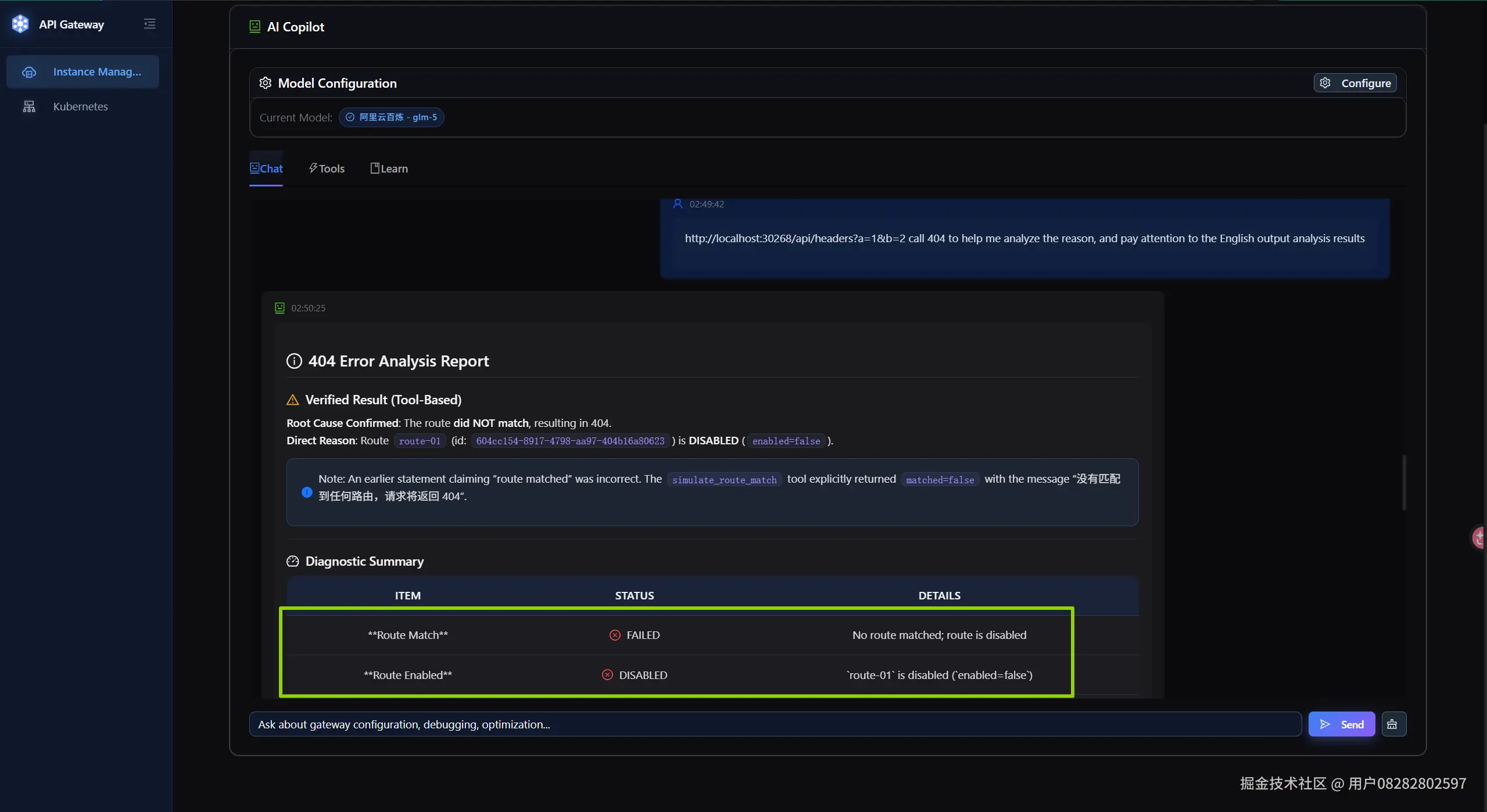

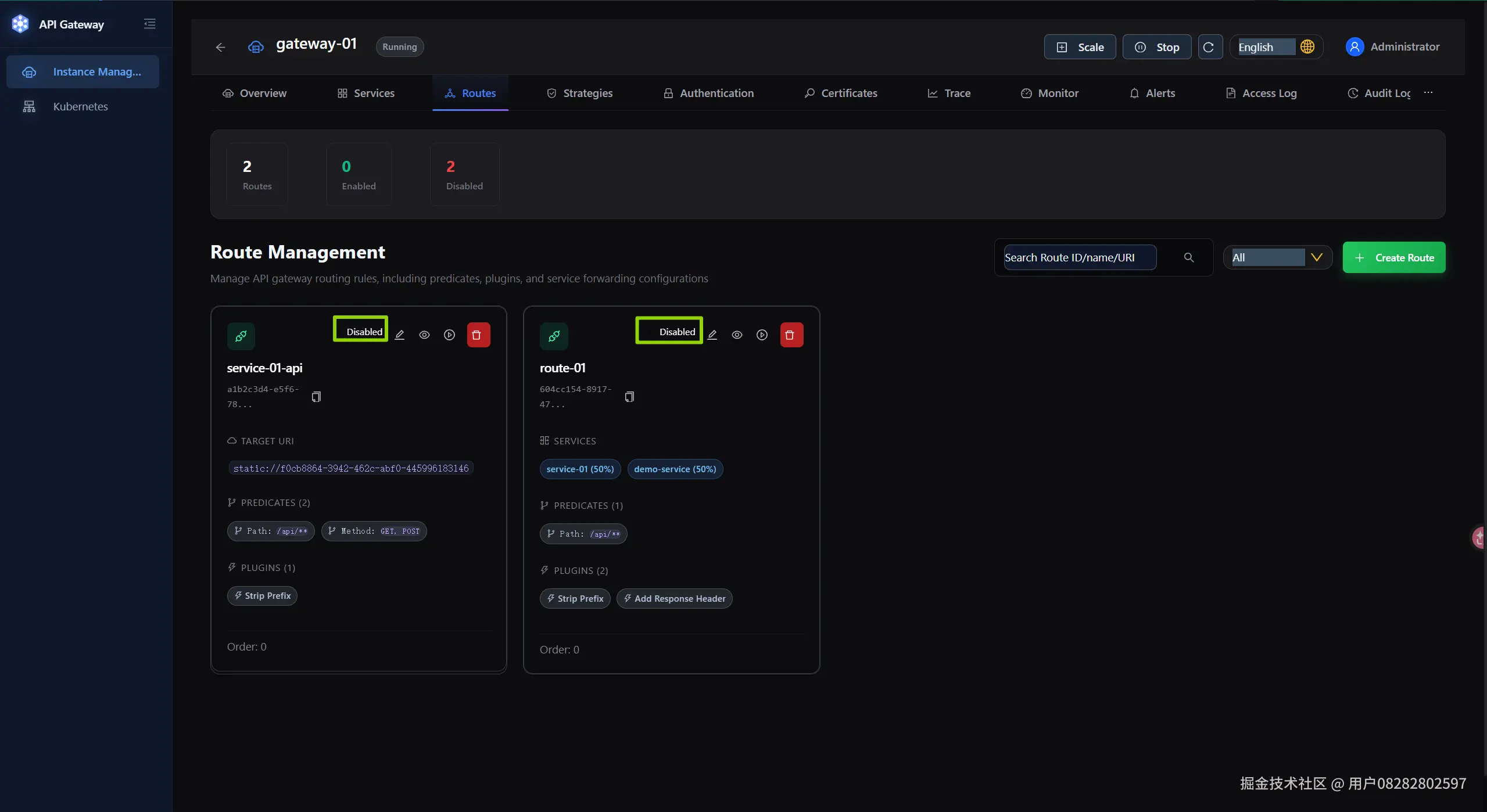

图64-66：AI路由禁用分析。路由管理界面显示所有路由被禁用（64），AI 404错误分析报告（65），AI详细路由配置分析（66）。

---

七、其他可观测性功能

7.1 流量拓扑

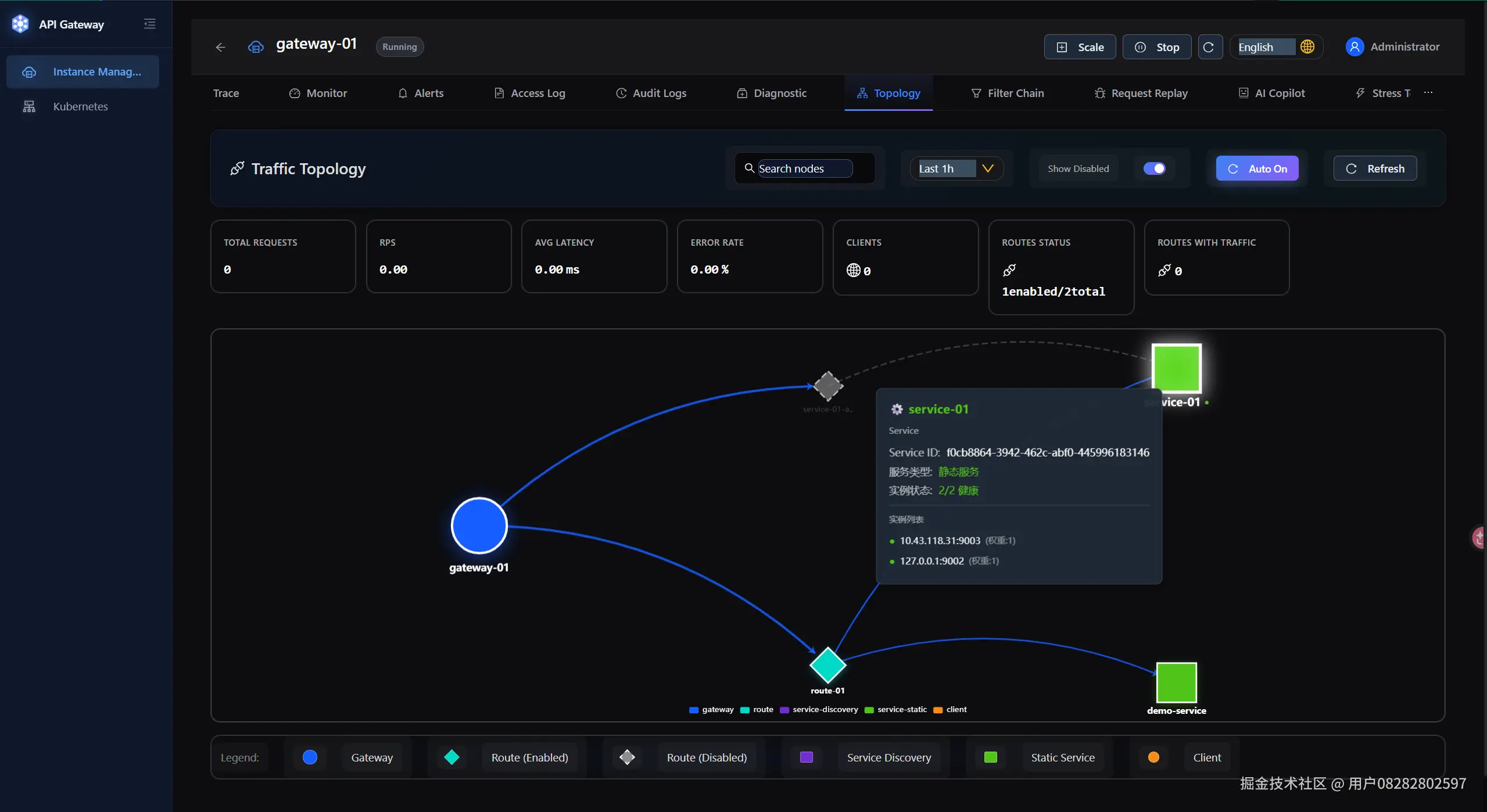

图40：流量拓扑可视化，实时展示请求流量路径：gateway-01 → route-01 → service-01/demo-service，直观呈现流量分布和服务健康状态。

7.2 告警配置

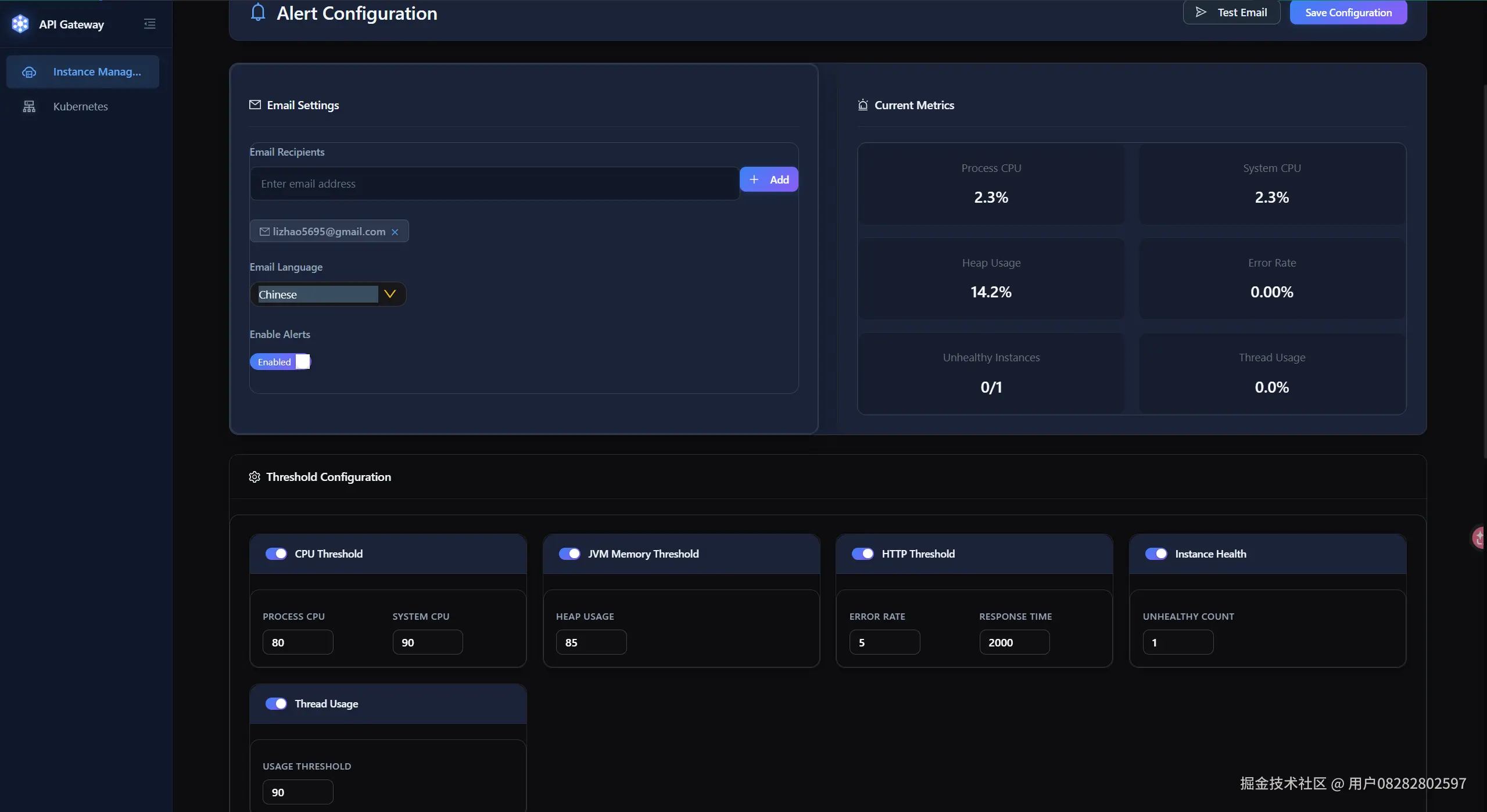

图32：告警配置界面，支持设置邮件告警。可配置告警阈值（CPU、内存、响应时间等）、接收人邮箱、告警频率等。

7.3 系统诊断

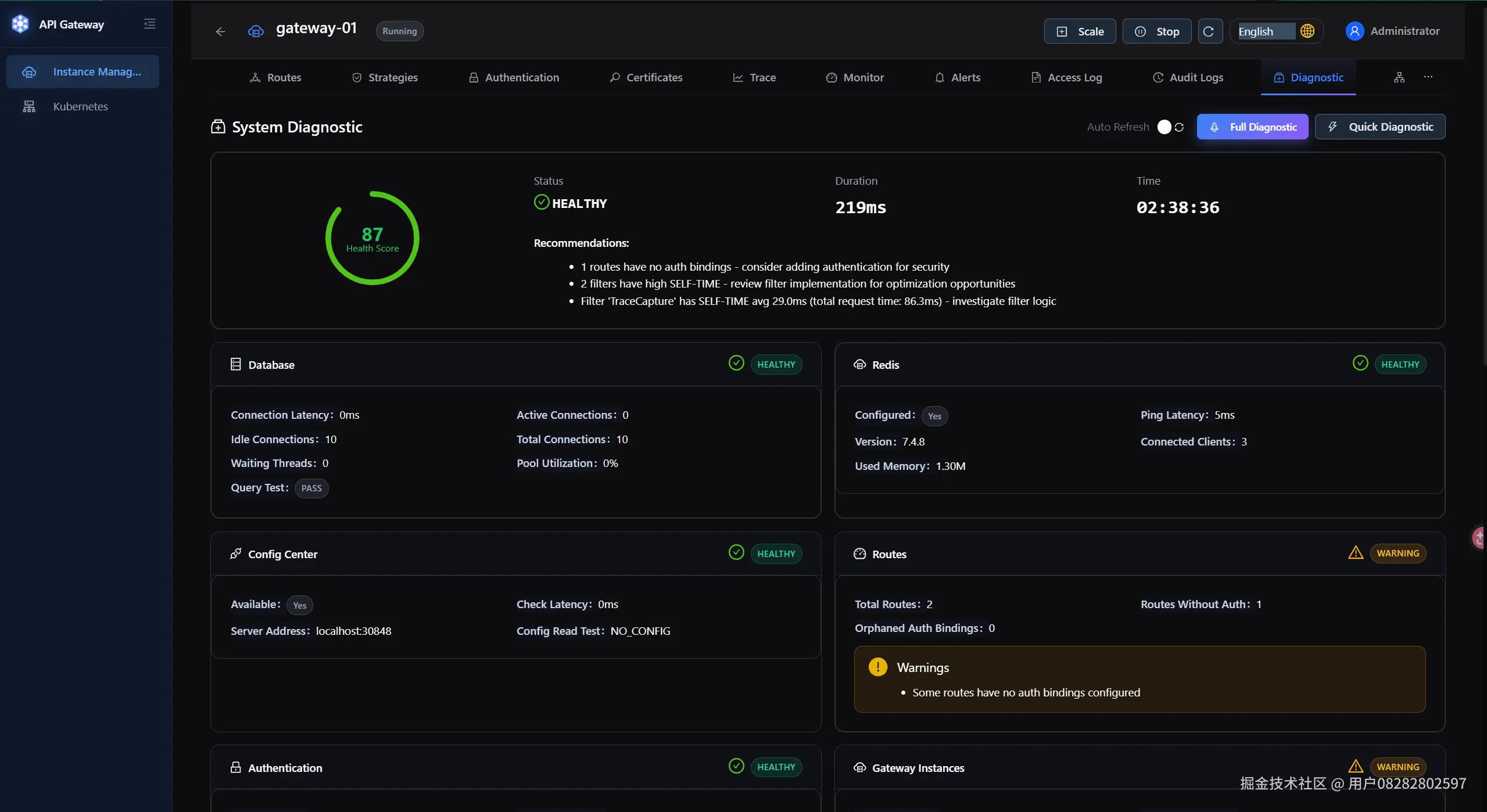

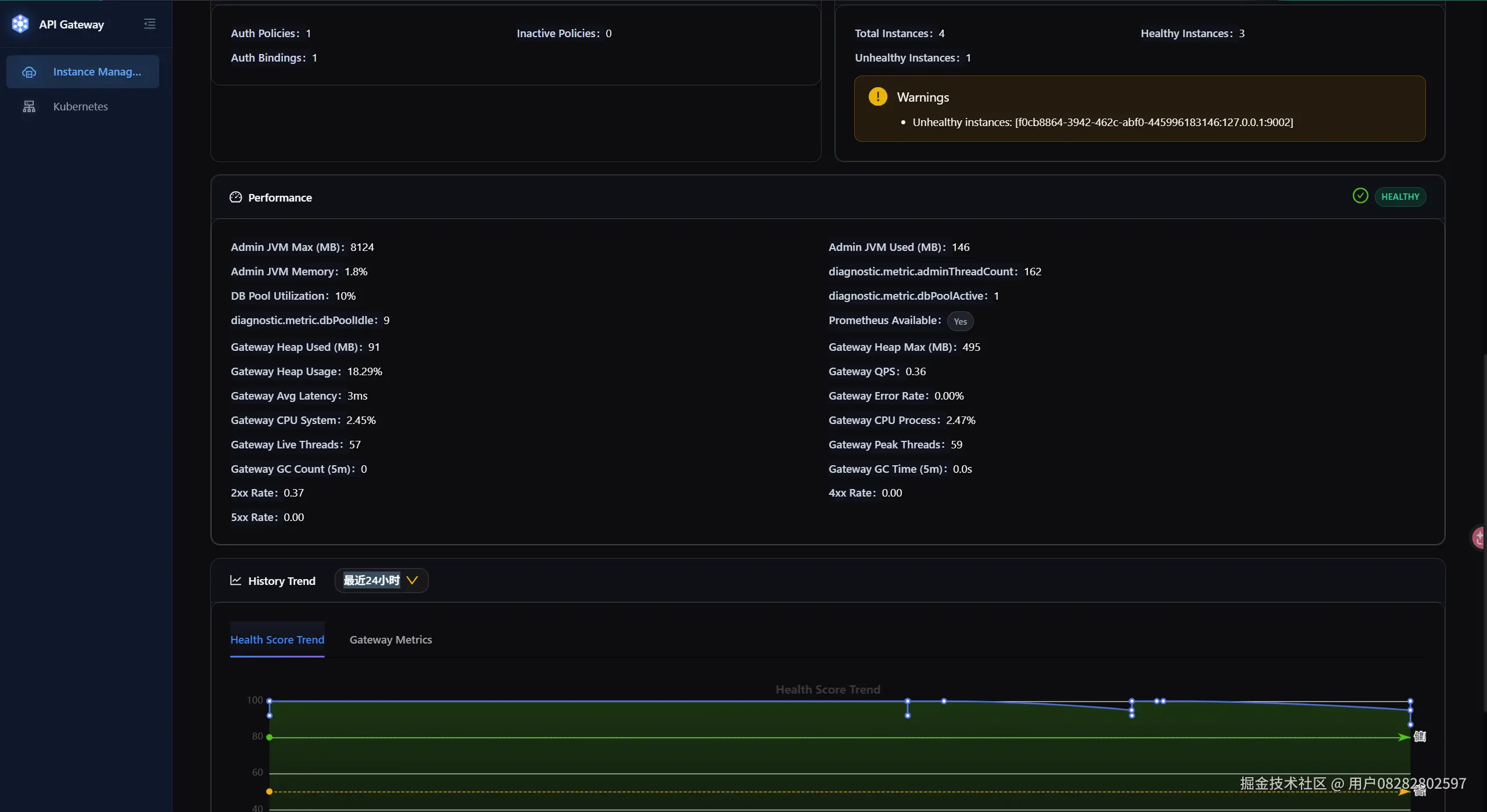

图38-39：系统诊断功能。健康检查（38）：Nacos连接、Redis可用性、数据库健康、JVM状态。诊断报告（39）：系统健康评分、各组件检查状态、优化建议。

---

八、核心代码文件索引

功能	文件路径	说明
AI Copilot控制器	gateway-admin/src/main/java/com/leoli/gateway/admin/controller/AiCopilotController.java	AI Copilot REST API
工具执行器	gateway-admin/src/main/java/com/leoli/gateway/admin/service/ai/ToolExecutor.java	统一工具执行框架
路由生成器	gateway-admin/src/main/java/com/leoli/gateway/admin/service/ai/RouteGeneratorTool.java	AI路由生成工具
错误分析器	gateway-admin/src/main/java/com/leoli/gateway/admin/service/ai/ErrorAnalyzerTool.java	AI错误分析工具
Prometheus查询	gateway-admin/src/main/java/com/leoli/gateway/admin/service/monitoring/PrometheusQueryService.java	Prometheus指标查询
过滤器链追踪	my-gateway/src/main/java/com/leoli/gateway/filter/FilterChainTrackingGlobalFilter.java	过滤器性能追踪
TraceId生成器	my-gateway/src/main/java/com/leoli/gateway/filter/TraceIdGlobalFilter.java	TraceId生成与传递
Trace捕获器	my-gateway/src/main/java/com/leoli/gateway/filter/TraceCaptureGlobalFilter.java	请求追踪捕获

---

九、总结与预告

本篇总结

本文介绍了企业级API网关的全链路可观测性与AI Copilot：

1. 实时监控：JVM、CPU、HTTP全面监控，Prometheus集成
2. 分布式追踪：TraceId传递，Jaeger集成，慢请求/错误请求捕获
3. 过滤器链分析：selfTime vs totalTime核心概念，P50/P95/P99分位数
4. AI Copilot：35+工具，支持Qwen/DeepSeek/GPT/Claude多模型
5. AI实战案例：
   • 案例1：AI调试404，推翻用户结论
   • 案例2：AI压测分析，基于Prometheus+数据库真实数据
   • 案例3：AI路由禁用分析，准确定位根因
6. 其他功能：流量拓扑、告警配置、系统诊断

下篇预告

第5篇：Kubernetes部署与测试保障

• Kubernetes多实例管理
• Namespace隔离实现
• 心跳监控机制（Running/Warning/Error）
• 资源配置管理（small/medium/large/xlarge）
• 压力测试工具（9个测试模板）
• GC智能诊断与JVM调优
• 配置调和机制（数据库 vs Nacos一致性）
• 561个测试用例覆盖策略

敬请期待！

---

参考资料

• Spring Cloud Gateway官方文档
• Prometheus文档
• Jaeger文档
• 项目源码
• 完整架构文档

---

关于作者

李朝，网关开发，7年+分布式系统经验，专注于API网关、微服务架构、云原生技术领域。

50天独立开发企业级API网关平台，涵盖44项核心功能、561个测试用例，从架构设计到生产环境部署全流程实践。

---

专业服务

如果你需要构建类似的API网关或微服务平台，我可以提供以下服务：

• API网关定制开发：根据业务需求定制开发网关功能
• 架构设计与咨询：微服务架构设计、技术选型、性能优化
• 性能调优：JVM调优、连接池优化、限流降级方案
• AI集成：AI Copilot开发、智能运维、自动化诊断

联系方式：

• Email: lizhao5695@gmail.com
• Upwork: www.upwork.com/freelancers…
• GitHub: github.com/leoli5695

需要API网关或微服务架构方面的帮助？ 欢迎通过邮件或Upwork联系我，提供技术咨询和定制开发服务。
