KV Cache 深度解析：从原理到实战

A Deep Dive into KV Cache: From Fundamentals to Production Sizing

English Version

---

核心结论

KV Cache 是 LLM 推理（Inference）中最关键的内存消耗来源。理解 KV Cache 的原理和计算方法，是做好 LLM 部署、GPU 选型、VRAM 估算的基础。

本文由浅入深分为 6 个层级：

层级	主题	你将学到
L0	零基础入门	不需要任何前置知识，用一个例子从头到尾走通 LLM 推理全过程和 KV Cache
L1	KV Cache 是什么	从 Attention 机制推导出 KV Cache 的诞生原因
L2	KV Cache 有多大	通用公式推导 + 实际模型数值计算
L3	四种减少 KV Cache 的架构	GQA → Hybrid Attention → MLA → Hybrid Mamba
L4	量化对 KV Cache 的影响	Weight 量化释放空间、KV Cache 量化、敏感层分析
L5	生产部署 VRAM 估算	实测验证 + GPU 选型决策树

核心结论（四模型 KV Cache 对比，32K tokens, BF16, batch=1）：

Model	Architecture	Attention Layers	KV Cache	vs Baseline
Qwen3-30B-A3B	Standard GQA	48/48 (100%)	3.00 GiB	baseline
GLM-4.7-Flash	Compressed MLA	47/47 (100%)	1.65 GiB	−45%
Qwen3.5-35B-A3B	Hybrid Attention	10/40 (25%)	0.625 GiB	−79%
Nemotron-3-Nano-30B	Hybrid Mamba+Attn	6/52 (12%)	0.19 GiB	−94%

数据来源：HuggingFace config.json 参数 + Python 脚本计算。验证脚本见 scripts/kv_cache_calculator.py。

---

L0: 零基础入门——用一个例子走通全过程

如果你已经了解 Transformer 的基本原理，可以跳过本章直接看 L1。

LLM 整个推理过程就干了一件事：给定前面的字，猜下一个字

输入: "今天天气"
模型猜: "真" (概率最高)
输入变成: "今天天气真"
模型猜: "好" (概率最高)
输入变成: "今天天气真好"
模型猜: "！" (概率最高)

就是一个字一个字蹦出来的。每次只猜一个。那怎么猜？靠下面 6 步。

Step 1: 把字变成编号

模型不认字，只认数字。这一步叫分词（Tokenize）。

"今天天气" → [3920, 8514, 8514, 6720]

就像一本字典："今"排在第 3920 页，"天"排在第 8514 页。这一步纯查字典，没有任何"智能"，在 CPU 上完成。

Step 2: 把编号变成一长串特征数字

模型有一张大表（Embedding 表），15 万行，每行 4096 个数字。用编号当行号，取对应行：

第 3920 行 → [0.12, -0.34, 0.56, ..., 0.23]   ← 4096 个数字，代表"今"
第 8514 行 → [0.45, 0.23, -0.11, ..., -0.05]   ← 代表"天"

向量就是一组有序的数字。4096 个数字排成一列 = 一个 4096 维向量。

为什么要这一步？ 编号 3920 和 8514 之间没有数学关系。但这 4096 个数字是训练出来的——语义相近的字（如"好"和"棒"）的向量会很接近，不相关的字会很远。把编号变成有含义的数字，后面才能做运算。

Step 3: 把每个字的向量拆成三份——分别用于"找人"和"传话"

接下来要让每个字去看看前面的字，从中获取上下文信息。但直接用 Embedding 做这件事效果差——因为 4096 维的 Embedding 是个大杂烩，一组数字要同时满足"打分"和"贡献内容"两个不同需求，两头都做不好。

解决方案：把同一个 Embedding 拆成三组不同的数字，各管各的：

• Q = 专门用于给别人打分的一组数字。当前 token 的 Q 会和每个历史 token 的 K 做点积，点积结果就是分数——决定了"前面每个字对我有多重要"
• K = 专门用于被别人打分的一组数字。K 被动地等着别人的 Q 来量，自己不主动做任何事
• V = 专门用于被选中后贡献到输出的一组数字。K 管的是"该不该选我"，V 管的是"选了我之后，我贡献什么到最终预测"

"气" 的 4096 个数字

为什么 Q 有 32 头而 K/V 只有 8 头？ 这就是 GQA（Grouped-Query Attention）——每 4 个 Q 头共享 1 组 K/V，减少 KV Cache 大小而几乎不损失质量。L0 阶段可以只记住：Q 比 K/V 多，具体原理见 L2.4。

为什么 K 和 V 要分开？ 让打分结果准确需要的数字（K），和让最终预测猜对字需要的数字（V），不是同一组。如果让一组数字同时伺候"打分"和"预测"两个需求，两头都做不好。拆开后各管各的，效果更好。

V 里面到底是什么内容？ V 的 128 个数字没有人类能读懂的明确含义。它编码的是：在当前这一层、给定当前上下文、该 token 能为后续计算提供的最有用的信息——可能包括词语搭配的统计规律（"天"后面常跟"气/空/花"）、在句子中的角色（"天气"的前半部分）、帮助后续层判断语境的特征等。具体是什么由训练决定，人类无法直接解读。

权重矩阵 W_Q、W_K、W_V 就是三张数字表格，里面的数字是训练时自动学出来的。三张表格的"配方"不同，所以从同一个 Embedding 中提取出的 Q、K、V 三组数字也不同——各自服务于一个独立的需求。

这一步叫线性投影（Linear Projection）。

Step 4: Q 给 K 打分，然后按分数从 V 中取内容——这就是 Attention（注意力）

模型在猜"今天天气"后面的字，需要让"气"去看前面所有字，搞清楚上下文。

第一步：Q 给每个 K 打分（Score）

"气"拿自己的 Q，去和每个历史字的 K 做点积（两组 128 个数字对应位相乘再加一起，得一个分数）。Q 和 K 配对 → 一个 Q 对多个 K，逐个打分。 分数高 = 这个历史字对当前字重要：

"气"的Q × "今"的K = 0.3  ← Q 问的和"今"的 K 不太匹配
"气"的Q × "天"的K = 0.8  ← 很匹配（天气是一个词）
"气"的Q × "天"的K = 0.7  ← 也匹配
"气"的Q × "气"的K = 0.5  ← 一般

第二步：归一化（Softmax）

把分数变成百分比（加起来 = 100%），同时放大差距——大的更大、小的更小：

[0.3, 0.8, 0.7, 0.5] → [10%, 35%, 30%, 25%]

第三步：按分数从 V 中取内容（加权平均）

用百分比从每个字的 V 中按比例取内容（注意：取的是 V 不是 K——K 管打分，V 管内容，各管各的）：

输出 = 10% × "今"的V + 35% × "天"的V + 30% × "天"的V + 25% × "气"的V

"气"现在拿到了融合了上下文的新向量——主要包含"天"的信息（35%+30%=65%），因为"天气"是一个整体。

Step 5: 独立消化——FFN（前馈神经网络）

Attention 是字与字之间的交流。FFN 是每个字独立消化吸收刚收到的信息：

交流后的向量 → × 矩阵₁ → 激活函数（引入非线性：如负数变0，让模型能学复杂关系）→ × 矩阵₂ → 输出

为什么需要激活函数？如果只有矩阵乘法（线性运算），不管叠多少层都等价于一层。加了激活函数，模型才能学到弯曲的、复杂的关系。

一层 = Attention（交流）+ FFN（消化）。 一共叠 36 层，信息被反复"交流→消化"，理解越来越深：

第 0 层: 理解字面意思（"天"+"气"="天气"）
第 15 层: 理解语境（在讨论天气状况）
第 35 层: 综合判断（下一个字应该是"真/不/很"之类的）

Step 6: 猜字——LM Head（语言模型头）

36 层过完后，最后一个字"气"的向量已经融合了全句的理解。做最后一次矩阵乘法：

4096 个数字 × 矩阵(4096×150000) = 150000 个数字
                                      ↓
                     每个数字对应词汇表中一个字的概率
                          取最高的 → "真"

输出"真"。

KV Cache 在这个例子中的作用

猜完"真"后，要继续猜下一个字。输入变成"今天天气真"，需要重新跑 Step 4。

问题：Step 4 打分需要每个历史字的 K，传话需要每个历史字的 V。如果不缓存，每猜一个字都要把"今""天""天""气""真"的 K 和 V 全部重新算——重复劳动。

KV Cache 就是把算过的 K 和 V 存起来：

猜"真"时:   算了 今K 天K 天K 气K      → 存进 Cache
猜"好"时:   Cache 已有历史 K，只新算 真K → 追加到 Cache
猜"！"时:   Cache 已有历史 K，只新算 好K → 追加到 Cache

	不缓存	有 KV Cache
每猜一个字要算几个 K/V	所有字都重新算	只算 1 个新字
速度	越来越慢（字越多算越多）	恒定快（每次只算 1 个）
代价	无	Cache 越来越大，占 GPU 显存

这就是 KV Cache 的全部：存起来不重复算，用显存换速度。

---

L1: KV Cache 到底是什么？

1.1 从一句话的完整处理过程说起

以 "今天天气" 为例（与 L0 相同的例子，这里加入技术细节），模型处理这句话经历以下步骤：

Step 1: 分词（Tokenize） — 纯文本操作，不涉及向量

Tokenizer 把字符串切成子串，然后查词表（纯文本→整数的映射字典）转成整数 ID：

"今"   → 3920
"天"   → 8514
"天"   → 8514
"气"   → 6720

词表就是一个字典 {"今": 3920, "天": 8514, ...}，没有向量、没有浮点数。这一步在 CPU 上完成。

Step 2: Embedding 查表 — 整数 → 浮点向量

模型的第一层权重是一张 Embedding 表（shape: [词表大小 × hidden_size]，如 [152064 × 4096]）。用 token ID 当行号，取对应那一行：

3920  → x₁ = [0.12, -0.34, 0.56, 0.78, ...]   ← 4096 个浮点数，代表"今"
8514  → x₂ = [0.45, 0.23, -0.11, 0.67, ...]   ← 代表"天"
6720  → x₄ = [0.33, 0.17, -0.08, 0.51, ...]   ← 代表"气"

为什么需要这一步？ 整数 ID 不能做数学运算（8856 - 8831 = 25 没有语义含义），但浮点向量可以做点积、矩阵乘法、比较相似度。Embedding 表就是"整数→向量"的桥梁。

Embedding 表本身是模型权重的一部分，在训练中学习到的。数学上等价于 one-hot 向量乘以矩阵（实际实现用直接查行，更快）。

Step 3: 线性投影（Linear Projection） — 产生 Q、K、V

什么是线性投影？ 就是矩阵乘法。把一个 4096 维的向量乘以一个 4096×128 的矩阵，变成 128 维的向量。"线性"是因为只有乘法和加法，没有弯曲（非线性函数）。"投影"是因为从高维空间（4096）投射到低维空间（128），类似于从 3D 物体投影出 2D 影子——保留了部分信息，丢弃了其他。

每一层有三个训练好的权重矩阵 W_Q、W_K、W_V（模型参数的一部分，推理时固定不变）。每个 token 的 embedding 分别乘以这三个矩阵：

$Q_t = x_t W_Q, \quad K_t = x_t W_K, \quad V_t = x_t W_V$

同一个 embedding x_t，过三个不同的矩阵，得到三组不同的数字。三个矩阵就像三套不同的"滤镜"——对同一张照片（embedding）用不同滤镜拍，得到三张侧重不同特征的照片（Q、K、V）。

Step 4: Attention（注意力）计算 — Q 和 K 配对打分，然后用 V 传内容

什么是 Attention？ 字面意思就是"注意力"——让模型决定生成当前 token 时，应该关注前面哪些 token。计算分三小步：

1. 打分：用当前 token 的 Q 和每个历史 token 的 K 做点积（两组数字对应位置相乘再相加，得到一个分数）。分数越高 = 越相关。
2. 归一化（Softmax）：把所有分数转成概率（加起来 = 1）。Softmax 做的就是 $e^{x_i} / \sum e^{x_j}$——让大的分数变更大，小的变更小，然后归一化。效果类似于"放大差距后投票"。
3. 加权求和：用归一化后的概率对所有历史 token 的 V 做加权平均。概率高的 token 贡献多，低的贡献少。最终输出 = 融合了上下文信息的新向量。

$\text{score}_{t,j} = \frac{Q_t \cdot K_j^\top}{\sqrt{d_k}} \quad \text{（除以} \sqrt{d_k} \text{防止点积数值太大导致 softmax 梯度消失）}$

$\text{output}_t = \sum_j \text{softmax}(\text{score}_{t,:})_j \cdot V_j$

Step 5: FFN（Feed-Forward Network，前馈神经网络）+ 下一层

什么是 FFN？ 就是两次矩阵乘法夹一个激活函数。

但在进入 FFN 之前，还缺一步：Attention 的输出是按头（head）分开的——32 个头各产出 128d。需要先**拼接（concat）**回 4096d，再过一个输出投影矩阵（o_proj）。这个 4096d 才是 FFN 的输入：

每头 Attention 输出 (128d) → 拼接 32 个头 → 4096d → × o_proj → 4096d
  → × 矩阵₁ (gate_proj + up_proj, 4096→12288) → 激活函数(SiLU) → × 矩阵₂ (down_proj, 12288→4096) → 4096d

激活函数（如 SiLU/ReLU）是一个简单的非线性变换——比如 ReLU 就是"负数变 0，正数不变"。加了它模型才能学到弯曲的、复杂的关系，否则多少层矩阵乘法叠起来都等价于一层（线性叠加还是线性）。

FFN 可以理解为每个 token 的"独立思考"——Attention 是 token 之间交流信息，FFN 是每个 token 独立消化吸收这些信息。

每一层 = Attention + FFN。36 层叠起来，信息被反复"交流→消化→交流→消化"，越来越深入理解。

Step 6: LM Head（语言模型头）— 预测下一个 token

什么是 LM Head？ 就是最后一个矩阵乘法。把 36 层处理完的 4096 维向量映射到词表大小（如 15 万维），每一维对应词表中一个 token 的概率分。取概率最高的那个 token 就是模型的预测结果。

第 36 层输出 (4096维) → × W_head (4096×152064) → logits (152064维)
                                                     ↓
                                         取 argmax → token ID → 查词表 → "，"

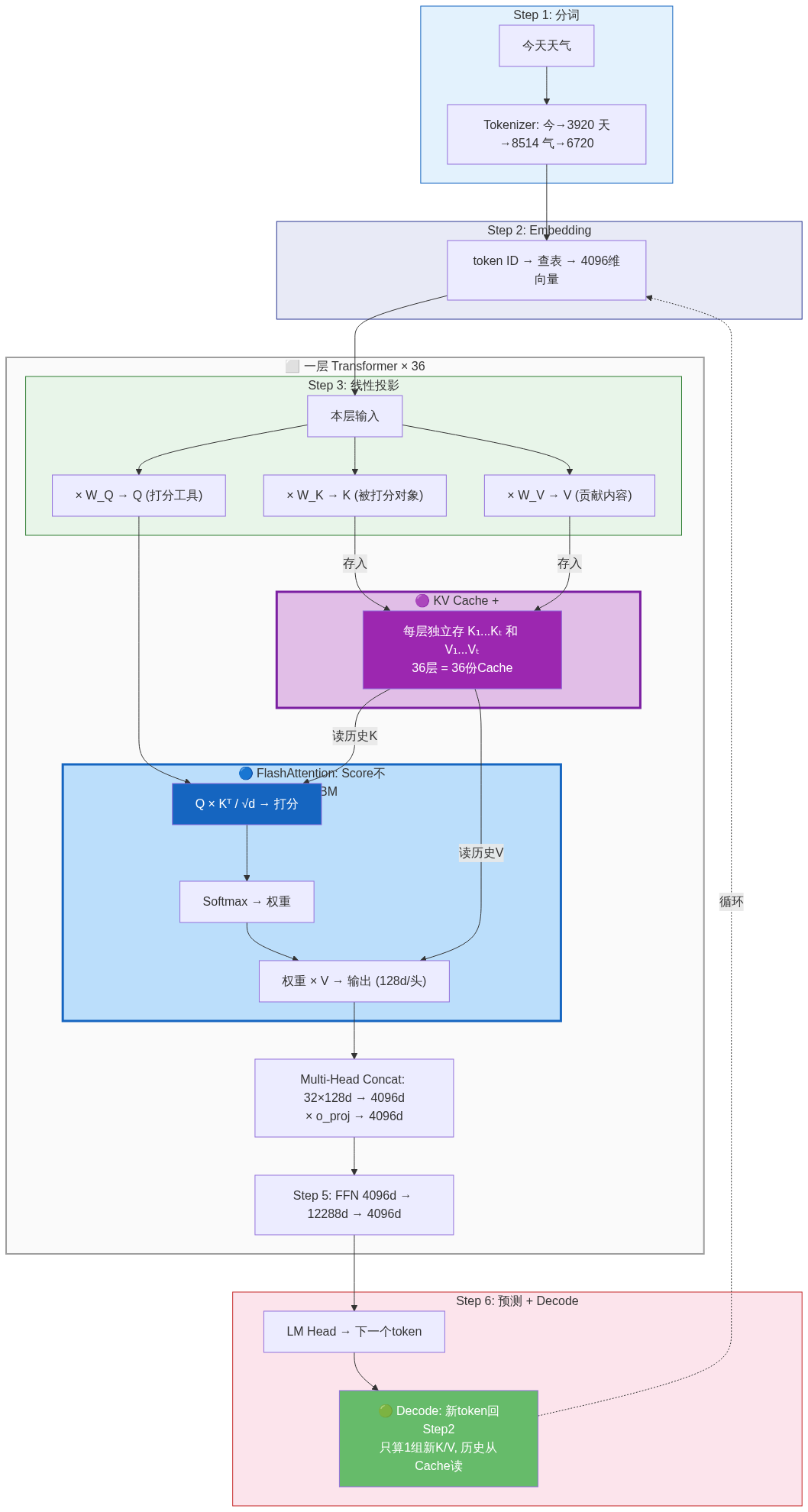

完整流程图（Step 1 → Step 6，含三大优化技术标注）：

🖼️ 如果 Mermaid 无法渲染，请查看 PNG 版本：cn-full-pipeline.png

图中三大优化技术：

颜色	技术	位置	作用
🟣 紫色	PagedAttention	KV Cache 存储	分页管理 HBM，减少碎片，提高并发
🔵 蓝色	FlashAttention	Score→Softmax→×V	Score 在 Shared Memory 中算，不落地 HBM
🟢 绿色	KV Cache	Decode 循环	历史 K/V 不重复算，每步只算 1 组新 K/V

为什么 KV Cache 占显存这么大？ 不只是因为 token 数多——还要乘以层数。36 层 = 36 份独立的 KV Cache，每层单独存所有历史 token 的 K 和 V。这也是 KV Cache 公式中有 $L$（层数）的原因。

为什么每层的 KV Cache 不能复用？ 因为每层算出的 K 和 V 是不同的数字：(1) 每层的输入不同——第 0 层输入是 Embedding，第 1 层输入是第 0 层的输出…同一个 token 在每层的表示完全不同；(2) 每层有独立的 W_K 和 W_V 权重矩阵——36 套独立参数。输入不同 × 权重不同 = 结果完全不同 → 每层必须独立存储。HuggingFace transformers 源码中，DynamicCache 存储的是 "a list of CacheLayer, one for each layer"——每层一个独立的 CacheLayer 对象。

例外：部分新架构（如 Gemma3n）有 num_kv_shared_layers 参数——共享权重的层不需要独立 KV Cache。但这是特殊架构设计，标准 Transformer（Qwen3/GPT/LLaMA）不适用。

1.2 权重矩阵里有什么？

Q、K、V 三个权重矩阵里就是一堆训练出来的浮点数。以下是从真实 Qwen3-0.6B 模型文件中读取的实际数字：

W_Q (q_proj.weight) [2048 × 1024] = 2,097,152 个数字:
  [+0.0034, -0.0035, -0.0127, +0.0204, +0.0143, ...]
  [-0.0244, +0.0081, +0.0006, +0.0209, +0.0007, ...]
  ...

W_K (k_proj.weight) [1024 × 1024] = 1,048,576 个数字:
  [-0.0166, -0.0762, -0.0302, +0.0334, +0.0571, ...]
  [+0.0226, -0.0537, -0.0520, +0.0645, +0.0182, ...]
  ...

W_V (v_proj.weight) [1024 × 1024] = 1,048,576 个数字:
  [+0.0121, -0.0033, +0.0005, -0.0051, -0.0552, ...]
  [+0.0105, -0.0015, -0.0024, -0.0001, +0.0131, ...]
  ...

三个矩阵的结构完全一样（都是浮点数表格），区别来自训练过程——它们在 Attention 计算图中的位置不同，导致训练时梯度不同，最终收敛到不同的数字：

• W_Q 的产物在 QKᵀ 的左边 → 训练时梯度迫使它学会提取"查找需求"
• W_K 的产物在 QKᵀ 的右边 → 梯度迫使它学会提取"身份特征"
• W_V 的产物在 weight × V 的右边 → 梯度迫使它学会提取"需要传递的语义内容"

矩阵乘法（x × W_K）的本质是对 embedding 各维度做加权求和——W_K 每一行的数字决定了"从 4096 维 embedding 中，哪些维度放大、哪些维度忽略、怎么混合成 128 维的 K 向量"。三个矩阵就是三套不同的"混合配比"。

V 不是 Embedding 的原始内容。V 是 Embedding 经过 W_V 加工后的版本——W_V 决定了"从 Embedding 中提取什么信息来传递"。如果不同层的 W_V 不同（事实如此），每层 Attention 可以选择性传递不同方面的信息。

1.3 KV Cache 到底缓存了什么？

KV Cache 缓存的是每层每个历史 token 的 K 向量和 V 向量——即 x_t × W_K 和 x_t × W_V 的乘积结果。

不是 Attention Score（QKᵀ），不是 Attention Weight（softmax 后的概率），不是原始 Embedding x_t。

KV Cache 存的东西:
Layer 0:  { K: [K₁, K₂, ..., Kₜ],  V: [V₁, V₂, ..., Vₜ] }
Layer 1:  { K: [K₁, K₂, ..., Kₜ],  V: [V₁, V₂, ..., Vₜ] }
...
Layer 35: { K: [K₁, K₂, ..., Kₜ],  V: [V₁, V₂, ..., Vₜ] }

每个 K_i 和 V_i 是一个 [num_kv_heads × head_dim] 的浮点向量。

缓存 K 和 V 而不缓存 Q 和 Score 的原因：

东西	能缓存吗？	原因
K	✅	K_j = x_j × W_K，x_j 和 W_K 都不随后续 token 变化，一旦算出就固定
V	✅	同上，V_j = x_j × W_V 也是固定的
Q	❌	Q_t 属于当前 token，每步都是新的，没法复用
Score	❌	Score = Q × Kᵀ，Q 每步都变 → Score 必须每步重算

1.4 Prefill 和 Decode 两个阶段

推理分为两个阶段：

阶段	发生什么	KV Cache 变化
Prefill	用户输入的 prompt 一次性并行处理	Cache 填入所有 prompt token 的 K、V
Decode	逐个生成新 token	每步追加 1 组新的 K、V

以 "今天天气" 为例：

Prefill: 4个token并行处理 → Cache = [K₁...K₄, V₁...V₄]
Decode Step 1: 生成 "真"  → 只算 K₅V₅，追加到 Cache
Decode Step 2: 生成 "好"  → 只算 K₆V₆，追加到 Cache
Decode Step 3: 生成 "！"  → 只算 K₇V₇，追加到 Cache

Decode 阶段每一步只需要算 1 个 token 的 K、V。 前面所有历史 token 的 K、V 直接从 Cache 取。这就是 KV Cache 节省算力的核心机制。

1.5 KV Cache 的代价：GPU 显存

	无 Cache	有 KV Cache
每步 K,V 计算量	$O(t)$	$O(1)$
总计算量（T 步）	$O(T^2)$	$O(T)$
额外内存	0	$O(T)$ — Cache 随序列增长

KV Cache = 用线性内存换掉二次计算。 Cache 只增不减（直到对话结束），每生成一个 token 就追加一组 K、V。这就是为什么长上下文推理需要大量 GPU 显存。

一句话总结：KV Cache 存的是每层每个历史 token 的 Key 和 Value 投影向量（x_t × W_K 和 x_t × W_V 的乘积结果）。它们在 Attention 计算之前通过线性投影产生，一旦算出就不再变化，因此可以缓存给后续 token 复用。

---

L2: KV Cache 有多大？

2.1 通用公式推导

对于一个标准的 Transformer 模型，KV Cache 的大小取决于：

符号	含义	示例（Qwen3-8B）
$L$	层数（num_hidden_layers）	36
$H_{kv}$	KV Head 数量（num_key_value_heads）	8
$D$	Head 维度（head_dim）	128
$T$	序列长度（context length）	32,768
$B$	批大小（concurrent sequences）	1
$b$	每个元素的字节数（BF16=2, FP8=1）	2

每一层每个 token 需要存储：

• K 向量：$H_{kv} \times D$ 个元素
• V 向量：$H_{kv} \times D$ 个元素
• 合计：$2 \times H_{kv} \times D$ 个元素

$\boxed{\text{KV Cache (bytes)} = L \times 2 \times H_{kv} \times D \times T \times B \times b}$

2.2 实际计算：Qwen3-8B

KV per token = 36 × 2 × 8 × 128 × 2 = 147,456 bytes ≈ 144 KiB/token

Context 1K   → 144 KiB × 1,024   = 144 MiB
Context 32K  → 144 KiB × 32,768  = 4.5 GiB
Context 128K → 144 KiB × 131,072 = 18.0 GiB

注意：Qwen3-8B 的模型权重（BF16）约 16.4 GB。也就是说：

Context Length	Model Weights	KV Cache	Total VRAM	占比
1K	16.4 GB	0.14 GiB	~16.6 GB	KV 占 ~1%
32K	16.4 GB	4.5 GiB	~21 GB	KV 占 ~22%
128K	16.4 GB	18.0 GiB	~35 GB	KV 占 52%

关键洞察：在长上下文场景中，KV Cache 占用的显存超过模型权重本身。KV Cache 才是真正的 "VRAM Killer"。

2.3 KV Cache 随 Context Length 线性增长

$\text{KV Cache} \propto T$

上下文翻倍 → KV Cache 翻倍。这是一个线性关系，没有优化空间（在标准架构下）。

2.4 MHA vs MQA vs GQA

全称：

• MHA（Multi-Head Attention）：K、V head 数 = Q head 数（如 LLaMA-1）
• MQA（Multi-Query Attention）：所有 Q head 共享 1 组 K、V（如 Falcon）
• GQA（Grouped-Query Attention）：每 $g$ 个 Q head 共享 1 组 K、V（如 LLaMA-3、Qwen3）

类型	$H_{kv}$	KV Cache 比 MHA	质量
MHA	= $H_q$（如 32）	1×	最好
GQA	$H_q / g$（如 8）	$1/g$（如 1/4）	接近 MHA
MQA	1	$1/H_q$（如 1/32）	略有下降

GQA 是当前的主流选择：在几乎不损失质量的前提下，将 KV Cache 压缩到 MHA 的 $1/g$。

四种注意力机制深入对比

继续用"今天天气"的例子。"气"要和前面的"今""天""天"做 Attention，假设模型有 4 个 Q 头，head_dim=4：

"气"经过 W_Q 产生 4 个不同的 Q（4 种"提问视角"）：

Q_head_0 = [0.8, 0.1, -0.5, 0.3]   ← 可能在关注"词语搭配"
Q_head_1 = [0.2, 0.9, 0.1, -0.4]   ← 可能在关注"时间修饰"
Q_head_2 = [-0.3, 0.4, 0.7, 0.2]   ← 可能在关注"句法结构"
Q_head_3 = [0.5, -0.2, 0.3, 0.8]   ← 可能在关注"位置关系"

四种机制的区别就在于："今""天""天"各自产生几组 K 和 V 来配合这 4 个 Q？

MHA（Multi-Head Attention）：每个 Q 头配独立的 K/V

每个历史 token 产生 4 组独立的 K 和 V，各头完全独立打分：

"天" 的 K/V：
  K_天_head0, V_天_head0  ← 专门给 Q_head_0 用
  K_天_head1, V_天_head1  ← 专门给 Q_head_1 用
  K_天_head2, V_天_head2  ← 专门给 Q_head_2 用
  K_天_head3, V_天_head3  ← 专门给 Q_head_3 用

Q_head_0 × K_天_head0 → 分数（"气"从"词语搭配"视角看"天"有多重要）
Q_head_1 × K_天_head1 → 分数（"气"从"时间修饰"视角看"天"有多重要）
...各自独立

KV Cache: 每个历史 token 存 4K + 4V = 8 个向量

MQA（Multi-Query Attention）：所有 Q 头共享 1 组 K/V

每个历史 token 只产生 1 组 K 和 V，4 个不同的 Q 都去和这同一组 K 打分：

"天" 的 K/V：
  K_天_shared, V_天_shared  ← 只有这一组，4 个 Q 都用它

Q_head_0 × K_天_shared = 0.95  ← "词语搭配"视角打分
Q_head_1 × K_天_shared = 0.10  ← "时间修饰"视角打分
Q_head_2 × K_天_shared = -0.53 ← "句法结构"视角打分
Q_head_3 × K_天_shared = 0.41  ← "位置关系"视角打分

→ 4 个 Q 不同 → 打出的分数不同 → 取 V 的加权不同 → 输出不同
→ 但"天"只提供了一套"身份信息"（K）和"内容"（V）

KV Cache: 每个历史 token 存 1K + 1V = 2 个向量（MHA 的 1/4）

GQA（Grouped-Query Attention）：每组 Q 头共享 1 组 K/V

4 个 Q 头分成 2 组，每组共享 1 组 K/V。组内共享，组间独立：

"天" 的 K/V：
  K_天_group0, V_天_group0  ← Q_head_0 和 Q_head_1 共用
  K_天_group1, V_天_group1  ← Q_head_2 和 Q_head_3 共用

组 0：Q_head_0 × K_天_group0 = 0.72  （"词语搭配"视角）
     Q_head_1 × K_天_group0 = 0.25  （"时间修饰"视角）
     → 同一个 K，不同 Q，不同分数

组 1：Q_head_2 × K_天_group1 = -0.41 （"句法结构"视角）
     Q_head_3 × K_天_group1 = 0.63  （"位置关系"视角）
     → 另一个 K，不同 Q，不同分数

KV Cache: 每个历史 token 存 2K + 2V = 4 个向量（MHA 的 1/2）

实际模型如 Qwen3-8B：32 个 Q 头，8 个 KV 头 → 每 4 个 Q 共享 1 组 KV → KV Cache = MHA 的 1/4。

MLA（Multi-head Latent Attention）：不存完整 K/V，存压缩 latent

思路完全不同——不减 K/V 头数，而是不存完整的 K 和 V：

标准方式（MHA/GQA）：
  "天" → × W_K → K_天 (128d)  → 存入 Cache
  "天" → × W_V → V_天 (128d)  → 存入 Cache
  推理时直接读 K_天 和 V_天

MLA 方式：
  "天" → × W_compress → latent_天 (576d) → 存入 Cache（只存这个！）
  推理时：latent_天 → × W_decompress_K → K_天 → 打分
          latent_天 → × W_decompress_V → V_天 → 取内容

GLM-4.7-Flash 每层存 576 个数而非 1024 个，压缩到 56%。代价是推理时多一次解压矩阵乘法。

演进路线：

MHA（每头独立 KV）→ KV Cache 太大
  ↓
MQA（全部共享 1 组 KV）→ Cache 最小，但质量损失
  ↓
GQA（分组共享）→ 折中方案 ← 当前主流
  ↓
MLA（压缩存储 + 按需解压）→ 正交优化，可与 GQA 思路结合

数学验证（Qwen3-8B，32 Q 头，BF16）：

• MHA: 36 × 2 × 32 × 128 × 2 = 589,824 bytes/token = 576 KiB → @32K = 18 GiB
• GQA (8 KV 头): 36 × 2 × 8 × 128 × 2 = 147,456 bytes/token = 144 KiB → @32K = 4.5 GiB
• 比值 = 4.5/18 = 1/4——GQA 帮省了 75% 的 KV Cache

---

L3: 四种减少 KV Cache 的架构

当前最先进的 ~30B 参数 MoE 模型采用了四种不同的策略来减少 KV Cache。它们和 L2.4 中讲的四种注意力机制的对应关系：

模型	L2.4 注意力类型	Attention 层的策略	非 Attention 层的策略	KV Cache 压缩效果
Qwen3-30B-A3B	GQA	48/48 层全用 GQA	无	baseline
GLM-4.7-Flash	MLA	47/47 层全用 MLA	无	−45%
Qwen3.5-35B-A3B	GQA + Linear Attention	10/40 层用 GQA	30 层用 Linear Attention（无 KV Cache）	−79%
Nemotron-3-Nano-30B	GQA + Mamba (SSM)	6/52 层用 GQA	46 层用 Mamba（无 KV Cache）	−94%

关键洞察：Qwen3.5 和 Nemotron 的 KV Cache 极小，不是因为它们的 Attention 类型更先进（两者都用标准 GQA），而是因为它们大幅减少了使用 Attention 的层数——用不需要 KV Cache 的 Linear Attention / Mamba 替代了大部分层。

两个正交维度理解 KV Cache 优化

减少 KV Cache 有两个独立的维度，可以自由组合：

维度 1（层内）：单个 Attention 层内部，KV 头怎么组织？
              MHA → GQA → MQA → MLA
              （减少每层存的 KV 大小）

维度 2（层间）：模型的多层中，哪些层用 Attention？
              全部用 Attention → Hybrid（部分层用替代机制）
              （减少产生 KV Cache 的层数）

	全部层 Attention	Hybrid（部分层替代）
GQA	Qwen3-30B（48层全 GQA）	Qwen3.5（10层 GQA + 30层 Linear），Nemotron（6层 GQA + 46层 Mamba）
MLA	GLM-4.7（47层全 MLA）	理论上可行，尚未见实际模型

为什么有些层可以不用 Attention？

在传统 Transformer（GPT/LLaMA/Qwen3）中，每层都有 Attention，每层都有 W_Q/W_K/W_V 矩阵，每层都产生 KV Cache。这是 2023 年之前的默认设计。

2024-2025 年出现的 Hybrid 架构打破了这个默认——用不需要 KV Cache 的替代机制替换了大部分层：

机制	怎么获取上下文	历史存储	KV Cache?
标准 Attention	Q 逐一和每个历史 K 打分，按分数取 V	存每个 token 的 K 和 V	需要，$O(T)$ 增长
Linear Attention	把历史压缩到固定大小的状态矩阵 S，每步更新 S	固定大小的 S	不需要，$O(1)$
Mamba (SSM)	用选择性状态空间模型更新固定大小的隐藏状态 h	固定大小的 h	不需要，$O(1)$

Linear Attention 和 Mamba 的代价是：历史信息被“有损压缩”到固定大小的状态中，无法像标准 Attention 那样精确回看任意历史 token。

为什么 Hybrid 是最佳方案？

模型有两种需求：

• 大部分时候：“大致知道前面说了什么”就够了 → Linear Attention / Mamba 能胜任（便宜，无 KV Cache）
• 偶尔需要：“精确回看某个具体历史 token” → 必须用标准 Attention（贵，需要 KV Cache）

Hybrid = 大部分层用便宜的 + 少数层用贵的 = 省 KV Cache + 保留精确回看能力。例如 Qwen3.5 每隔 4 层放一个 full_attention 层，定期给模型一个机会精确回看完整历史。

以下逐一分析。

3.1 Standard GQA — Qwen3-30B-A3B

最经典的方案：所有层都使用 GQA，每层都有完整的 KV Cache。

Qwen3-30B-A3B (HuggingFace config):
  num_hidden_layers:      48
  num_key_value_heads:    4
  head_dim:               128

KV per token = 48 × 2 × 4 × 128 × 2 = 98,304 bytes = 96 KiB
KV @ 32K     = 96 KiB × 32,768 = 3.0 GiB

优势：实现简单，推理引擎兼容性最好。 劣势：KV Cache 最大。

3.2 Hybrid Linear + Full Attention — Qwen3.5-35B-A3B

核心思路：不是所有层都需要 Full Attention。用 Linear Attention（无需 KV Cache）替代大部分层，仅保留少量 Full Attention 层。

Qwen3.5-35B-A3B (HuggingFace config):
  num_hidden_layers:      40
  layer_types:            10 full_attention + 30 linear_attention
  num_key_value_heads:    2
  head_dim:               256

KV per token = 10 × 2 × 2 × 256 × 2 = 20,480 bytes = 20 KiB
KV @ 32K     = 20 KiB × 32,768 = 0.625 GiB

为什么有效？

• Linear Attention 层使用循环（recurrent）机制，维护固定大小的状态，不随序列长度增长
• 只有 10/40 = 25% 的层需要 KV Cache
• KV Cache 压缩比：$(10 \times 2 \times 256) / (48 \times 4 \times 128)$ = 20.8% of Qwen3

代价：

• Linear Attention 层的表达能力弱于 Full Attention
• 这些层对量化高度敏感（INT4 量化后精度显著下降）

3.3 Multi-head Latent Attention (MLA) — GLM-4.7-Flash

核心思路：不存完整的 K 和 V 向量，而是存一个低秩压缩表示（latent），推理时再解压。

在标准 Attention 中，每层需要存储：

• K: $H_{kv} \times D$ 个元素
• V: $H_{kv} \times D$ 个元素

MLA 将其压缩为：

• 一个 latent 向量：$r_{kv}$ 维（kv_lora_rank）
• 加上 RoPE 部分：$d_{rope}$ 维（qk_rope_head_dim）

$\text{MLA per token per layer} = (r_{kv} + d_{rope}) \times b$

GLM-4.7-Flash (HuggingFace config):
  num_hidden_layers:      47
  kv_lora_rank:           512
  qk_rope_head_dim:       64

Latent width = 512 + 64 = 576
KV per token = 47 × 576 × 2 = 54,144 bytes ≈ 52.9 KiB
KV @ 32K     = 52.9 KiB × 32,768 = 1.65 GiB

为什么有效？

• 标准 GQA 每层存 $2 \times H_{kv} \times D$ 个元素（如 Qwen3: $2 \times 4 \times 128 = 1024$）
• MLA 每层只存 576 个元素 → 压缩到 56%
• 但 GLM 有 47 层全部使用 MLA，没有"跳过"某些层，所以总量仍 > Qwen3.5

代价：

• 推理时需要额外的矩阵乘法来"解压" latent → K, V
• 推理引擎需要专门适配 MLA（vLLM 已支持）

3.4 Hybrid Mamba + Attention — Nemotron-3-Nano-30B

最激进的方案：用 Mamba（SSM，状态空间模型） 替代绝大部分 Attention 层。Mamba 层不需要任何 KV Cache。

Nemotron-3-Nano-30B (HuggingFace config):
  num_hidden_layers:        52
  hybrid_override_pattern:  MEMEM*EMEMEM*EMEMEM*EMEMEM*EMEMEM*EMEMEMEM*EMEMEMEME
  attention layers (*):     6
  num_key_value_heads:      2
  head_dim:                 128

KV per token = 6 × 2 × 2 × 128 × 2 = 6,144 bytes = 6 KiB
KV @ 32K     = 6 KiB × 32,768 = 0.1875 GiB ≈ 192 MiB

为什么有效？

• 52 层中只有 6 层（11.5%）是 Attention → KV Cache 极小
• Mamba 层使用固定大小的循环状态（recurrent state），不随 T 增长

代价：

• Mamba 层有自己的 recurrent state（本文未计入，约 ~100-200 MiB）
• 在需要精确"回看"长距离 token 的任务上，纯 Mamba 可能不如 Attention
• 推理引擎兼容性较窄（需要 Mamba kernel 支持）

3.5 对比总结

以下是四种架构在 32K context、BF16、batch=1 下的 KV Cache 对比：

Rank	Model	Per-Token	KV @ 32K	Compression	Strategy
1	Nemotron-3-Nano-30B	6 KiB	0.19 GiB	94%↓	仅 12% 层用 Attention
2	Qwen3.5-35B-A3B	20 KiB	0.625 GiB	79%↓	仅 25% 层用 Full Attention
3	GLM-4.7-Flash	53 KiB	1.65 GiB	45%↓	MLA 低秩压缩每层
4	Qwen3-30B-A3B	96 KiB	3.00 GiB	baseline	全部层标准 GQA

关键洞察："减少参与 Attention 的层数"（Hybrid 策略）比"压缩每层存储"（MLA 策略）更有效。Nemotron 和 Qwen3.5 都通过大幅减少 Attention 层实现了最大压缩。

🔗 这 4 种架构之外还有第三维度。 DeepSeek-V4（2026）引入了 CSA + HCA——序列长度压缩，每 m 个 Token 压缩为 1 个 KV Entry + 稀疏 Top-k 选择。这是与本节两个维度正交的第三维度。详见 Long-Context-Efficient-Attention。

---

L4: 量化对 KV Cache 的影响

4.1 Weight 量化间接帮助 KV Cache

量化模型权重不会直接减少 KV Cache 的大小（KV Cache 精度由推理引擎控制），但会释放 GPU 显存给 KV Cache 使用：

Example: Qwen3-8B on 24GB GPU

BF16 weights:  16.4 GB     INT4 weights:  ~5 GB
Remaining:      7.6 GB     Remaining:     19 GB
KV headroom:   ~7 GB       KV headroom:   ~18 GB (2.4× more!)
Max context:   ~48K        Max context:   ~125K

量化从 BF16 → INT4 释放了 ~11 GB 显存空间，可以支撑从 48K 到 125K 的上下文，或者同时处理更多并发请求。

4.2 KV Cache 量化

推理引擎（如 vLLM）支持将 KV Cache 本身从 BF16 降低到 FP8：

$\text{FP8 KV Cache} = \text{BF16 KV Cache} \times 0.5$

KV dtype	Qwen3-8B @ 32K	质量影响
BF16 (2 bytes)	4.5 GiB	baseline
FP8 (1 byte)	2.25 GiB	通常可忽略

在 vLLM 中启用 FP8 KV Cache：

vllm serve Qwen/Qwen3-8B --kv-cache-dtype fp8

4.3 量化敏感层：哪些不能碰？

来自 Qwen3.5 量化实测的关键发现（来源：Benjamin Marie, Kaitchup）：

组件	能否 INT4 量化？	原因
MLP 层	✅ 可以	对量化鲁棒
Full Attention 层	✅ 可以	对量化较鲁棒
Linear Attention 层	❌ 避免	量化后精度显著下降
Shared Expert (MoE)	❌ 避免	量化后整体精度崩塌
Embedding / LM Head	❌ 默认保留 16-bit	量化工具默认不动

实践命令（AutoRound，保留 Linear Attention 层为 16-bit）：

auto-round-best --model Qwen/Qwen3.5-9B \
                --scheme "W4A16" \
                --ignore_layers "linear_attn" \
                --output_dir Qwen3.5-9B \
                --enable_torch_compile

4.4 量化模型的意外行为："过度思考"

一个反直觉的发现：4-bit 量化的 Reasoning 模型会生成更多的思考 token，导致在受限的最大上下文长度下回答被截断。

Model	Thinking ON truncation rate (AIME25)
Qwen3.5-9B（原始 BF16）	~30%
Qwen3.5-9B（INT4 量化）	~70%

机制（推测）：量化引入的细微精度损失可能影响模型的"何时停止思考"判断，导致 reasoning 循环更长。

应对策略：给量化模型设置更高的 --max-model-len，或使用 max_completion_tokens 限制生成长度。

---

L5: 生产部署 VRAM 估算

5.1 VRAM 总公式

$\boxed{\text{Total VRAM} = W + K + O}$

符号	含义	估算方法
$W$	模型权重	params × bytes_per_param（8B × 2 = 16 GB for BF16）
$K$	KV Cache	$L \times 2 \times H_{kv} \times D \times T \times B \times b$（用本文 L2 公式）
$O$	Runtime Overhead	~10% of $W$（CUDA kernels, activations, fragmentation）

5.2 实测验证（Azure H100 NVL 95GB）

以下使用 Azure H100 NVL 95GB GPU VM + vLLM 0.19.0 实测，验证公式准确性。

测试环境：

• GPU: NVIDIA H100 NVL, 95,830 MiB (93.6 GiB)
• Driver: 595.58.03, CUDA 13.2
• Model: Qwen/Qwen3-8B, BF16
• vLLM: 0.19.0, --max-model-len 32768 --gpu-memory-utilization 0.95

启动命令：

python -m vllm.entrypoints.openai.api_server \
    --model Qwen/Qwen3-8B \
    --dtype bfloat16 \
    --max-model-len 32768 \
    --gpu-memory-utilization 0.95

实测结果：

阶段	VRAM Used	说明
模型加载完毕	16,565 MiB (16.18 GiB)	BF16 权重 + runtime overhead
vLLM 完全启动	92,049 MiB (89.89 GiB)	权重 + KV Cache pool 预分配
vLLM 报告 KV 可用内存	70.72 GiB	用于 KV Cache 的空间
vLLM 报告 KV 容量	514,944 tokens	最大可缓存 token 数

公式验证：

指标	公式预测	实测	误差
模型权重	8.19B × 2 = 16.38 GB	16.57 GB	+1.2%
KV 每 token	36 × 2 × 8 × 128 × 2 = 144 KiB	—	—
KV 总量验证	514,944 × 144 KiB = 70.72 GiB	vLLM 报告 70.72 GiB	<0.01%
24K token 推理	—	0.1s（H100 + FlashAttention v3）	—

结论：公式计算与实测完美吻合。KV Cache per-token = 144 KiB 的理论值，在 vLLM 的实际 KV pool 分配中得到精确验证。

5.3 Concurrency 的影响

KV Cache 随并发线性增长：

$K_{total} = K_{per\_sequence} \times B$

Batch Size	KV Cache (Qwen3-8B, 32K)	Total VRAM
1	4.5 GiB	~23 GB
4	18.0 GiB	~37 GB
8	36.0 GiB	~55 GB

这就是为什么高并发场景需要 80 GB GPU（A100/H100）或多 GPU tensor parallelism。

5.4 GPU 选型决策树

Q1: 模型权重（BF16）能放进单GPU吗？
│
│   │     （GPU VRAM − Weights − 10% overhead ≥ KV Cache for target context × concurrency）
│   │
│   │         (vllm --dp N)
│   │
│             选项B: 降低 max context length (--max-model-len)
│             选项C: 使用 FP8 KV Cache (--kv-cache-dtype fp8)
│             选项D: 升级到更大显存 GPU
│
          注意: N 必须能整除 num_attention_heads

---

Appendix A: Score Matrix / FlashAttention / PagedAttention 关系

理解 KV Cache 后，还需要理清它和其他三个概念的关系。

A.1 四个概念的分类

分类	概念	是什么
数据	Score Matrix	Q × Kᵀ 的点积结果，T×T 的分数表。临时计算，用完就扔
数据	KV Cache	K 和 V 向量的持久存储，在 HBM 中，持续整个对话
优化技术	FlashAttention	优化 Score 的计算方式——分块在 Shared Memory 中算，Score 不落地 HBM
优化技术	PagedAttention	优化 KV Cache 的存储方式——分页管理 HBM，减少显存碎片

FlashAttention 优化的是 Score，PagedAttention 优化的是 KV Cache。两者不冲突，vLLM 同时使用。

A.2 Score Matrix vs KV Cache

Score 矩阵是 KV Cache 的消费者——Score 的计算需要读取 KV Cache 中的 K。

对比	Score Matrix	KV Cache
是什么	Q 和 K 的点积结果（T×T 表格）	K 和 V 向量本身
生命周期	每步重算，用完就扔	持续整个对话
大小随序列	$O(T^2)$	$O(T)$
存在哪	标准: HBM；FlashAttention: Shared Memory	HBM
能缓存吗	❌ 每步 Q 变了必须重算	✅ 历史 K、V 不变

A.3 FlashAttention: Score 不落地 HBM

问题：标准 Attention 在 HBM 中 materialize 完整的 T×T Score 矩阵。32K context → Score = 32K × 32K × 2 bytes = 2 GB，反复读写 HBM 是带宽瓶颈。

解决方案：把 Q、K、V 分块（tile）加载到 GPU 的 Shared Memory（每个 SM ~200 KB 的片上高速存储），在 Shared Memory 中完成 Score 计算 + softmax + 乘 V，只把最终 Output 写回 HBM。

标准 Attention:
  HBM → 算完整 Score (T×T) → 写 HBM → 读 Score → softmax → 写 HBM → 读 × V → 写 HBM
  （Score 矩阵在 HBM 中反复读写）

FlashAttention:
  HBM → 搬一小块 Q,K 到 Shared Memory → 算 Score tile → online softmax → 乘 V tile → 写 Output
  （Score 从头到尾没进过 HBM）

Online Softmax：普通 softmax 需要先看到整行所有 Score（求 max 和 sum），但分块后每次只看到一小块。FlashAttention 用 online softmax 算法——维护 running max 和 running sum，每个 tile 更新一次，最终数学上等价于完整 softmax。

Prefill vs Decode 的区别：

• Prefill（处理 prompt）：Q 是长序列，Q/K/V 都需要分块
• Decode（逐 token 生成）：Q 只有 1 个 token（1×128），不需要分块；只有 K/V 的序列维度分块

A.4 PagedAttention: KV Cache 分页管理

问题：KV Cache 需要连续内存。多请求并发时，请求结束释放的内存留下"洞"（碎片），新请求要连续空间但找不到 → OOM，即使总空闲够。

解决方案：像操作系统虚拟内存一样，把 HBM 切成固定大小的 Page（如每页存 16 个 token 的 KV）。每个请求的 KV Cache 可以分散在不连续的 Page 上，通过 Page Table 管理。

	无 PagedAttention	有 PagedAttention
KV 存储	每请求一块连续内存	不连续的 Page
碎片	严重	几乎没有
显存利用率	~50-70%	~95%+
并发能力	低	同显存多 2-4x 请求

A.5 三者如何协作（vLLM）

1. 新 token → 线性投影 → K₆, V₆
2. K₆, V₆ 存入 KV Cache → PagedAttention 决定放哪个 Page
3. Q₆ × [K₁...K₆]ᵀ → Score → FlashAttention 分块在 Shared Memory 算
4. Score → online softmax → × V → Output 写回 HBM

技术	作用对象	优化了什么	来源
KV Cache	K, V 向量	省计算（不重复算历史 K,V）	Transformer 原始设计
FlashAttention	Score 计算	省带宽（Score 不经过 HBM）	Tri Dao, Stanford 2022
PagedAttention	KV Cache 存储	省显存（解决碎片问题）	vLLM, UC Berkeley 2023

---

Appendix B: NVIDIA Groq 3 LPX — SRAM-First 异构推理架构与 KV Cache

数据来源：NVIDIA Developer Blog（Inside NVIDIA Groq 3 LPX）、NVIDIA LPX 产品页、Groq 官方博客（Inside the LPU）。GTC 2026 发布。

B.1 背景：NVIDIA 与 Groq 的合作

NVIDIA 在 GTC 2026（2026-03）发布了 NVIDIA Groq 3 LPX——这是 NVIDIA Vera Rubin 平台的第七颗芯片。据报道（IEEE Spectrum），NVIDIA 与 Groq 的 IP 授权交易发生在 2025 年末，将 Groq 的 Tensor Streaming Processor (TSP) 架构集成到 NVIDIA 的数据中心平台中。

B.2 核心架构：SRAM-First + 确定性执行

Groq 3 LPU 的核心设计理念是 SRAM 作主存储（不是缓存）：

特性	Groq 3 LPU (每芯片)	Groq 3 LPX (整柜)
SRAM 容量	500 MB	128 GB (256 芯片)
SRAM 带宽	150 TB/s	40 PB/s
Scale-up 带宽	2.5 TB/s	640 TB/s
FP8 算力	1.2 PFLOPS	315 PFLOPS
DRAM	通过 Fabric Expansion Logic	每托盘最大 256 GB

与 GPU 的关键区别：

	GPU (Rubin)	LPU (Groq 3)
主存储	HBM（片外，带宽 ~TB/s 级）	SRAM（片上，带宽 ~PB/s 级）
调度模式	运行时动态调度	编译时静态确定到每个时钟周期
数据移动	硬件缓存层次管理	编译器显式调度
延迟特性	有抖动（缓存未命中/资源竞争）	确定性，极低抖动

B.3 权重、激活、KV Cache 分别存在哪？

官方原文：

"A flat, SRAM-first memory architecture where 500 MB of high-speed on-chip SRAM serves as the primary working storage for inference. The compiler and runtime place the active working set, including weights, activations, and KV state, into on-chip memory and move data explicitly."

数据	存储位置	特点
权重	片上 SRAM（跨多芯片分布）	静态，编译时确定布局
激活	片上 SRAM（“传送带”流动）	动态，用完可覆盖，占用固定
KV Cache	片上 SRAM	动态增长，随上下文增大

激活的好消息：它不是累积的——Layer 0 的激活传给 Layer 1 后可以被覆盖，不像 KV Cache 需要一直留着。

KV Cache 是 SRAM 容量的核心挑战：一个柜 128 GB SRAM 要同时装权重 + 激活 + KV Cache。对于万亿参数模型 + 百万 token 上下文，SRAM 单独装不下——这就是为什么需要异构架构。

B.4 异构推理：Rubin GPU + LPX LPU 协作

关键洞察：不是 LPX 单独工作，而是与 Rubin GPU 分工协作。

NVIDIA 的架构是 Attention-FFN Disaggregation (AFD)：

Prefill 阶段（处理长 prompt，构建 KV Cache）
    → 由 Rubin GPU 执行（HBM 大容量 + 高算力）

Decode 阶段（逐 token 生成）
    ├─ Attention（读 KV Cache） → Rubin GPU（KV Cache 存在 HBM 中）
    └─ FFN/MoE（权重计算） → LPX LPU（权重存在 SRAM 中，极低延迟）
    → 中间激活在 GPU ↔ LPU 之间传递

阶段	执行者	原因
Prefill	Rubin GPU	需要处理大量输入 + 构建 KV Cache，需要 HBM 大容量
Decode Attention	Rubin GPU	需要读取整个 KV Cache，KV Cache 存在 HBM 中
Decode FFN/MoE	LPX LPU	权重存在 SRAM，150 TB/s 带宽，极低延迟

这解释了为什么 LPX 不需要单独解决 KV Cache 的存储问题——KV Cache 留在 Rubin GPU 的 HBM 中，LPX 只负责 FFN/MoE 的权重计算。

B.5 NVIDIA Dynamo 编排层

NVIDIA Dynamo 负责：

• 请求分类与路由（吞吐优先 vs 延迟优先）
• Prefill/Decode 分离调度
• AFD 循环中 GPU ↔ LPU 间的激活传递
• KV-aware routing（感知 KV Cache 位置的调度）

B.6 与本文的关联

本文概念	LPX 架构中的体现
KV Cache 每层独立	√ KV Cache 存在 GPU HBM 中，不受 SRAM 容量限制
FlashAttention	√ Decode Attention 在 GPU 上执行，可用 FlashAttention
PagedAttention	√ KV Cache 在 GPU HBM 中，可用 PagedAttention 管理
FFN 维度 (4096d→12288d→4096d)	√ FFN/MoE 卸载到 LPU，权重在 SRAM，SRAM 带宽比 HBM 高 ~10x
Multi-Head Concat + o_proj	√ Concat 后的激活是 GPU↔LPU 间传递的“中间张量”

一句话总结：NVIDIA Groq 3 LPX 通过 SRAM 的极端带宽（150 TB/s/芯片）解决 decode 阶段 FFN/MoE 的延迟瘦颈，而 KV Cache 留在 Rubin GPU 的 HBM 中——这是一个 GPU+LPU 异构协作的架构，不是 LPU 单打独斗。

---

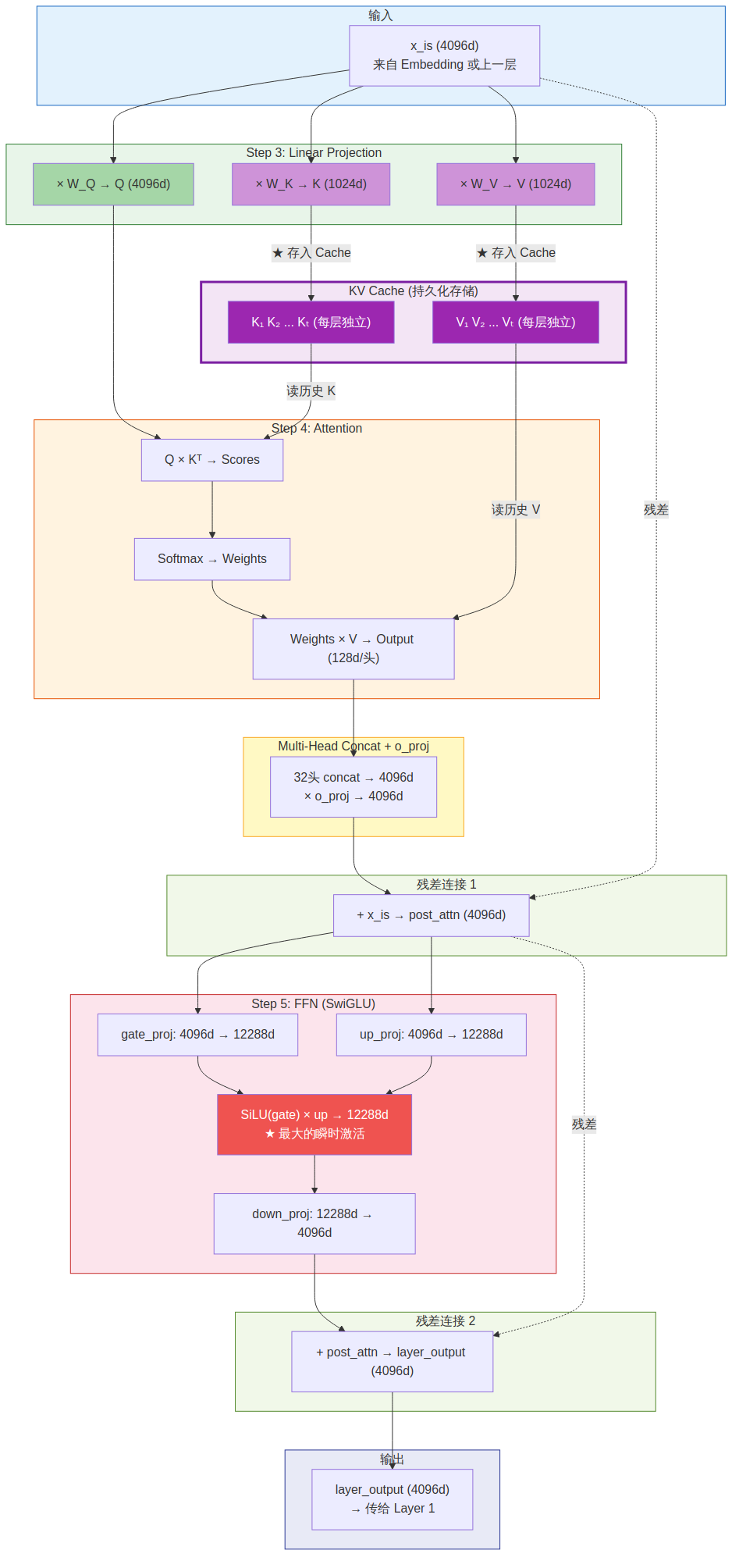

Appendix C: 一层 Decoder 的激活生命周期——哪些保留、哪些丢弃、哪些被优化

以 Qwen3-8B Layer 0 处理 token "气"为例（32 头，head_dim=128，hidden_size=4096，intermediate_size=12288）

C.1 15 个激活的完整命运

#	激活名称	维度	命运	FA 优化？	PA 优化？
①	x_气（本层输入）	4096d	➡️ 残差连接后释放	—	—
②	Q_total	4096d	🗑️ 打分后丢弃	—	—
③	K_total	1024d	🟣 存入 KV Cache	—	✅ PA 管存储
④	V_total	1024d	🟣 存入 KV Cache	—	✅ PA 管存储
⑤	Scores (Q×Kᵀ)	seq×seq	🗑️ 丢弃	⚡ FA 不落地 HBM	—
⑥	Softmax Weights	seq×seq	🗑️ 丢弃	⚡ FA 不落地 HBM	—
⑦	Attn Output（per head）	128d×32	🗑️ 丢弃	⚡ FA 分块累积	—
⑧	Concat 结果	4096d	🗑️ 丢弃	—	—
⑨	o_proj Output	4096d	🗑️ 丢弃	—	—
⑩	post_attn（残差后）	4096d	➡️ 残差连接后释放	—	—
⑪	gate_proj 输出	12288d	🗑️ 丢弃	—	—
⑫	up_proj 输出	12288d	🗑️ 丢弃	—	—
⑬	ffn_mid（SiLU×up）	12288d	🗑️ 丢弃	—	—
⑭	down_proj 输出	4096d	🗑️ 丢弃	—	—
⑮	layer_output	4096d	🔵 传给 Layer 1	—	—

统计：15 个激活中 — 🟣 持久化 2 个（K/V）| 🔵 传给下层 1 个 | ➡️ 残差后释放 2 个 | 🗑️ 用完即丢 10 个

C.2 FlashAttention 与 PagedAttention 的作用域——零重叠

15 个激活

FA 消除的 HBM IO 量化（Qwen3-8B, seq=32K, BF16）：

中间激活	标准 Attention	FlashAttention
⑤ Score 矩阵 (seq×seq)	写 + 读 = 137.4 GB	0（SRAM 不落地）
⑥ Softmax 结果 (seq×seq)	写 + 读 = 137.4 GB	0（SRAM 不落地）
消除的 HBM IO 总量	—	274.9 GB

C.3 KV Cache 与激活的关系

从计算概念上：KV Cache ⊂ 激活——K 和 V 都是 forward pass 的中间计算结果，它们本身就是激活。

从内存管理上：KV Cache 被"挑出来"独立管理，与瞬时激活的行为完全不同：

特性	瞬时激活（②⑤⑥⑧...）	KV Cache（③④）
生命周期	当前步骤内用完即丢	整个对话期间持续累积
内存增长	不增长（固定大小）	随 token 数线性增长
管理方式	常规 CUDA 内存分配/释放	PagedAttention 分页管理

类比：激活是流水线上的半成品——加工完传给下一步就不保留。KV Cache 是从流水线上挑出来放进仓库的零件——虽然曾在流水线上，但现在身份是"库存"。

C.4 layer_output：从"只知道自己"到"融合了上下文的理解"

Layer 0 之前："气"的向量只包含"气"自己的初始特征。

Layer 0 之后：还是 4096d 的向量（格式不变），但数值完全不同——已经融合了"天"的信息（通过 Attention 知道"天气"是一个词），并经过 FFN 独立消化。

Layer 0:  "气"知道了"天气"是一个词
Layer 15: "气"理解了"在讨论天气状况"
Layer 35: "气"判断出下一个字应该是"真/好/不"

layer_output 只传给下一层——它是"纵向"的（层间传递）。

C.5 为什么 KV Cache 还要单独存？——"纵向"vs"横向"

"气" 在 Layer 0 产生了两样东西：

纵向（层间）：layer_output → 传给 Layer 1 → "气"自己继续往深走
横向（跨步骤）：K_气, V_气 → 存入 Cache → 留给未来所有新 token

两个方向，两种用途，缺一不可。

	layer_output（纵向）	KV Cache（横向）
服务对象	"气"自己——继续往深层走	未来所有新 token——在 Layer 0 做 Attention 时用
时间维度	当前步骤内，层间传递	跨步骤，整个对话期间
生命周期	Layer 1 用完后释放	对话结束才释放

当未来 token "真"到达 Layer 0 时：

Q_真 × [K_今, K_天, K_天, K_气, K_真]ᵀ → 打分
                              ↑ 这个 K_气 就是从 Cache 读的！

如果不缓存，"真"在 Layer 0 做 Attention 时就需要把"今天天气"全部重新过 Layer 0 的 W_K 和 W_V——重复计算。KV Cache 就是把这个重复计算省掉的。

C.6 GPU SRAM vs Groq LPU SRAM——不是同一种东西

	GPU 的 SRAM (Shared Memory)	Groq LPU 的 SRAM (MEM block)
容量	几十~几百 KB（per SM）	500 MB（per chip）
差距	—	约 1000 倍
定位	暂存区（配角）	主存储（替代 HBM）
谁管	FA kernel 手动管理	编译器静态分配
能装 KV Cache？	❌ 太小（KB 级装不下 GB 级）	✅ 设计上就是用来装的

• FlashAttention 是一种软件优化：让 GPU 的小 SRAM（KB 级）高效处理 Attention 中间结果
• Groq LPU 是一种硬件架构：用大 SRAM（500 MB 级）作主存储，同时每个计算托盘还配有 DRAM（最大 256 GB）用于容纳更大的模型和工作集

两者不是同一件事。FA 不能让 KV Cache "进入" GPU 的 SRAM——SRAM 太小了。Groq 的 SRAM 能装 KV Cache，是因为硬件上就给了 500 MB/芯片；更大的工作集可以溢出到 DRAM。

---

Reproducing

Environment

pip install requests

KV Cache Calculator

计算任意 HuggingFace 模型的 KV Cache 大小：

# Standard GQA model
python scripts/kv_cache_calculator.py Qwen/Qwen3-8B

# Hybrid attention model
python scripts/kv_cache_calculator.py Qwen/Qwen3.5-35B-A3B

# MLA model
python scripts/kv_cache_calculator.py zai-org/GLM-4.7-Flash

# Hybrid Mamba model
python scripts/kv_cache_calculator.py nvidia/NVIDIA-Nemotron-3-Nano-30B-A3B-BF16

# Custom parameters
python scripts/kv_cache_calculator.py Qwen/Qwen3-8B \
    --context-length 131072 \
    --batch-size 4 \
    --dtype-bytes 1  # FP8

Expected Output (Qwen3-8B)

Model: Qwen/Qwen3-8B
Architecture: gqa
  layers:                        36
  num_kv_heads:                   8
  head_dim:                     128
  per_token_bytes:          147456
  per_token_kib:             144.0
  context_length:            32768
  total_gib:                4.5000

  >>> KV Cache = 4.5000 GiB (4.8318 GB) for 32768 tokens, batch=1

Script List

Script	Purpose
kv_cache_calculator.py	Calculate KV cache size for any HuggingFace model

---

Project Information

Item	Detail
Project	KV Cache Deep Dive — From Fundamentals to Production
Author	魏新宇 (Xinyu Wei)
Date	2026-04
Primary Sources	Benjamin Marie (Kaitchup), HuggingFace model configs
Verified With	Python calculation + HuggingFace config.json API

---

⭐ 获取完整内容

📌 完整的代码、配置和详细说明都在 GitHub 仓库中

🔗 文章地址: KV Cache 深度解析

🔗 Repo 总地址: github.com/david-xinyu…

⭐ 如果这篇文章对你有帮助，欢迎到 GitHub 给个 Star！你的支持是我持续分享的动力！
