PAX：存储引擎反击

摘要： 本文探讨了在 PostgreSQL 中集成 PAX（Partition Attributes Across，一种缓存友好的存储格式）的实现挑战。详细介绍了定长属性和变长属性的 minipage 模式设计，分析了与 PostgreSQL MVCC 模型的基本不兼容性，并提出了元数据 minipage 解决方案以及使用 fillfactor 和 TOAST 的实际缓解措施。

2022年4月6日 · 2182 字 · 11 分钟阅读

原文链接

PAX 在理论上看起来很优雅：minipage、缓存局部性、8KB 页面内的列式访问。但一旦考虑如何在 Postgres 中实现，复杂性就迅速显现。NULL 值、变长类型、MVCC、边界移动。让我们逐一分析。

Minipage 模式

在 PAX 中，页面被分割成 minipage。以下是它们如何根据数据类型而有所不同。Postgres 有大量的类型库，但它们始终属于两个存储类别。

定长属性（F-minipage）

适用于所有行大小相同的类型。大多数 Postgres 类型都属于这一类：任何数值类型、布尔值、日期/时间族、几何类型、网络地址……

关于 F-minipages 的一点是：我们不存储 NULL 值。完全不存储。没有占位符、没有空洞。只有实际数据，紧凑排列。位数组？那就是你的映射。1 = "值存在。" 0 = "它是 NULL。"

但是，等等，如果 NULL 值不被存储，我们怎么知道位向量从哪里开始？

让我们回顾一下。PAX 页面头部包含页面上的记录总数 N，以及指向每个 minipage 开头的指针（有多少列就有多少个指针）。给定一个 minipage 的起始指针和下一个 minipage 的起始指针，你就能精确知道该 minipage 占据的字节数。

现在一切都清楚了。位向量位于 minipage 的末尾，其大小正好是 N 位，每行一个，无论是否为 NULL。从 minipage 末尾向后走 N 位，就是位向量的起点。在它之前的所有内容都是密集值数组。

提取特定行纯粹是算术运算。要获取行 R：

  • 检查位数组中的第 R 位。
    • 如果是 0，返回 NULL。
    • 如果是 1，统计位置 R 之前的 1 的数量，记为 M。
      • 该值位于值数组起始位置偏移 M x S 处，其中 S 是该类型的固定大小。就这么简单。

没有猜测。没有分隔符。只是 CPU 非常擅长的算术运算。

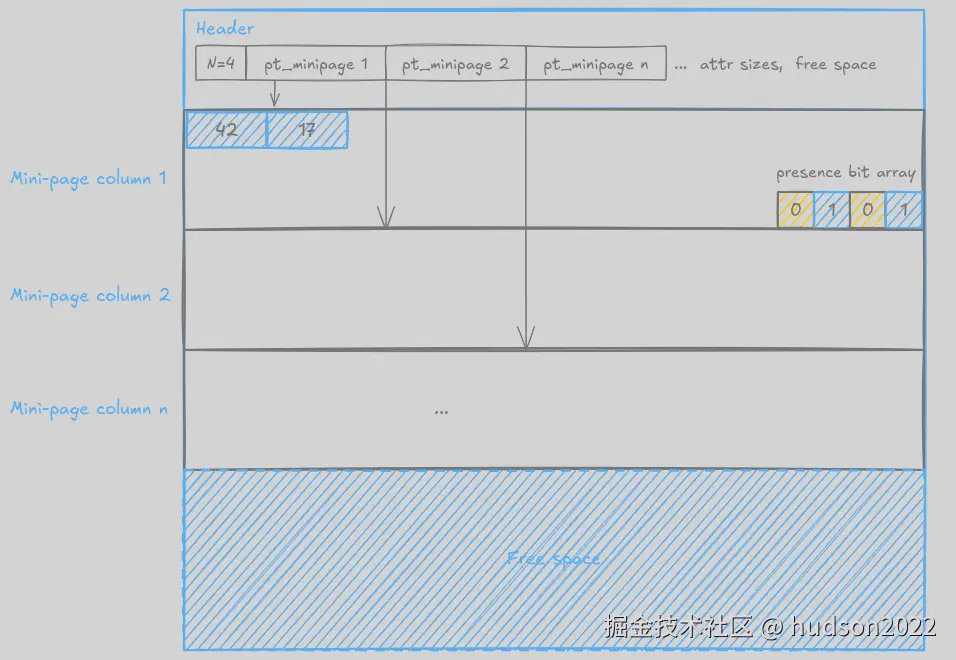

以上面的模式为例，获取第 3 行：

  • 检查 bit_array[2] = 1 → 不是 NULL
  • 统计位置 2 之前的 1 的数量 → popcount(1, 0) = 1，所以 M = 1
  • 该值位于值数组起始位置偏移 M x S = 1 x 4 = 4 字节处
  • 在该偏移位置读取 INT4 → 17

最大密度。零缓存浪费。CPU 加载纯压缩整数。而 popcount？那是硬件指令。基本上是免费的。

变长属性（V-minipage）

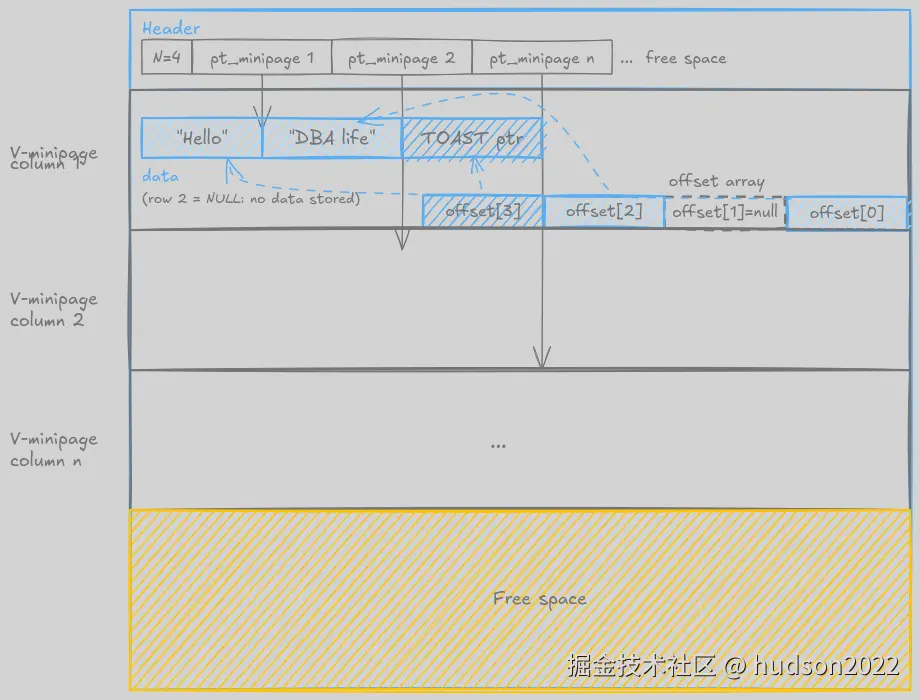

这个类别处理 TEXT 或任何变长数据类型。值从 minipage 的前端追加，而偏移数组从后端增长，每个偏移指向相应值的末尾。要找到值的起始位置，你需要查看前一个值在哪里结束。理论上很简单。让我们看看实际会发生什么。

NULL 的处理与 F-minipages 不同。这里没有位数组。NULL 值由偏移数组中的空指针表示。偏移数组每个，不管怎样都有一个固定大小的条目，所以你总是精确知道预期有多少个偏移：N，页面头部中的记录数。

最后一点很重要。因为偏移是固定长度的（指针只是一个整数），minipage 末尾的偏移数组的行为与 F-minipage 中的密集数组完全一样。固定大小、可预测、没有歧义：从 minipage 末尾向后走 N x sizeof(offset) 字节。

现在，当值太大时会发生什么？Postgres 有一个阈值（TOAST_TUPLE_THRESHOLD，默认 2KB），超过该阈值的值会被 TOAST 处理：存储在单独的表中。在这种情况下，V-minipage 存储一个固定长度的 TOAST 指针而不是原始值。这对布局实际上是好事：TOAST 指针是固定大小的，所以它在 minipage 中占用的空间比原始值少得多，并且偏移仍然像任何其他值一样指向其末尾。minipage 不需要知道或关心它是在看原始数据还是指针。


遍历第 3 行（"DBA life"）：

  • 读取 offset_array[2] 和 offset_array[1]
  • 检查 offset_array[2]：不是空指针，所以不是 NULL
  • 检查 offset_array[1]：是空指针，所以检查 offset_array[0]，不是空指针
  • 读取 offset_array[0] 和 offset_array[2] 之间的字节 → "DBA life"

遍历第 2 行（NULL）：

  • 读取 offset_array[1]
  • 检查 offset_array[1]：空指针 → NULL，不返回任何内容
  • （不需要读取前一个偏移：空指针本身就可以确定）

特殊情况 — 第 1 行（"Hello"）：

  • 读取 offset_array[0]
  • 检查 offset_array[0]：不是空指针，所以不是 NULL
  • 没有前一个偏移：数据区域的起始位置从 minipage 结构本身可知，所以偏移 0 是隐式的
  • 从数据区域起始位置到 offset_array[0] 读取字节 → "Hello"

插入、删除、更新

插入

当新记录到达时，PAX 将每个属性值复制到相应的 minipage 中。对于 F-minipages，这意味着将新的定长值追加到密集数组中，并在存在位数组中设置相应的位。对于 V-minipages，新值被追加到数据区域的前端，并在偏移数组中添加新的偏移条目。

棘手的是空间。如果一个 minipage 满了但页面仍有全局可用空间，PAX 执行边界移动：它根据到目前为止的平均值大小重新计算 minipage 大小，并物理移动 minipage 内容来重新分配可用空间。这并不便宜。它可能涉及在页面周围移动大量数据。如果页面本身满了，则分配一个新页面。

删除

论文描述删除如下：PAX 在页面开头保留一个位图来跟踪已删除的记录。删除时，PAX 立即重新组织 minipage 内容以关闭已删除记录留下的间隙，最小化碎片并保持缓存密度。

这在 Shore（论文所基于的存储管理器）的背景下是有意义的。在 Postgres 中，正如我们将在下一节看到的，事情变得复杂了。

更新

PAX 通过计算定长属性在其 F-minipage 中的偏移量并原地覆盖来更新它。对于变长属性，如果新值大于旧值且 V-minipage 没有空间，论文建议从相邻的 minipage 借用空间。

我们不同意这种做法。将不同列的数据混合在同一个 minipage 中会破坏 PAX 设计的缓存局部性。如果你的 TEXT 值溢出到整数 minipage，你会将不相关的数据与整数一起加载到缓存中。PAX 的整个意义就失去了。

更好的方法：首先尝试边界移动，在所有 minipage 之间重新分配全局可用空间。如果页面确实满了，将记录移动到新页面。绝不从邻居借用。

MVCC 问题

以上所有内容在论文所基于的 Shore 存储管理器的背景下都是有意义的。在 Postgres 中，事情更复杂。

Postgres 永远不会原地修改数据。永远不要。这是其 MVCC 实现的基础。DELETE 不会删除一行。它在旧版本上设置 xmax 以将其标记为死亡。UPDATE 不是原地修改。它是删除旧版本后插入新版本。旧版本必须物理上保留在页面上，对在更改之前启动的并发事务可见。

这与论文的删除算法根本不相容，该算法要求立即压缩 minipage 以关闭已删除行留下的间隙。如果立即压缩，你会物理销毁可能仍有活动事务需要读取的数据。在 Postgres 中你不能这样做。

老实说，我还没有一个干净的解决方案，我怀疑这是 PAX 未在 Postgres 中实现的原因之一。如果你有想法，我真的很想听。

不过，有一个值得探索的方向。

一个可能的方向：元数据 Minipage

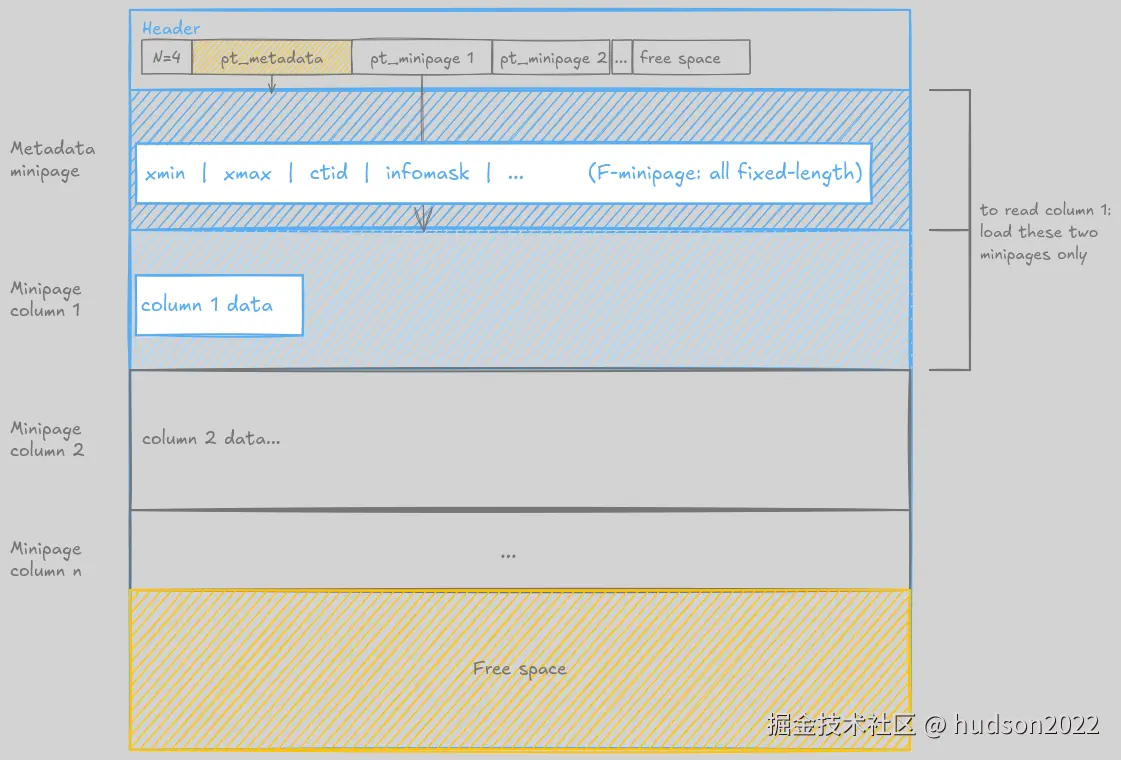

如果我们添加一个专用的元数据 minipage，即每个 PAX 页面的第一个 minipage，包含所有每行可见性信息：xmin、xmax、ctid，以及 Postgres 已经用于编码可见性信息的 infomask 标志会怎样？

由于 xmin、xmax、ctid 和 infomask 都是固定长度的整数，这个元数据 minipage 自然是一个 F-minipage。不需要特殊处理。PAX 存储引擎像对待任何其他定长列一样对待它。

这也为我们之前留下的删除问题提供了一个干净的答案。在 Postgres 中，删除不会压缩任何东西。它只是在元数据 minipage 中的旧行版本上设置 xmax，就像 Postgres 今天所做的那样。所有其他 minipage 的数据区域不受影响。旧版本保留在原地，对在删除之前启动的并发事务可见。


在这种设计下，三个操作变得干净。DELETE 只是在元数据 minipage 中设置 xmax。所有其他 minipage 的数据区域不受影响，旧版本对并发事务可见。INSERT 将新行版本追加到每个 minipage 并在元数据 minipage 中设置 xmin。UPDATE 是 DELETE 后跟 INSERT，就像 Postgres 今天做的那样：旧版本留在原地，新版本被追加。

Autovacuum 读取元数据 minipage 来识别死亡版本（其中 xmax 集群上最旧的活动事务更旧），一旦没有活动事务需要这些版本，就安全地压缩数据区域。

要读取任何值，你总是正好加载两个 minipage：元数据 minipage 检查可见性，目标列 minipage 获取数据。干净、可预测、缓存友好。

这是一个理论设计。工程细节 — 元数据 minipage 如何与 Postgres WAL、缓冲管理器和索引机制交互 — 仍然是开放问题。但方向感觉是对的。

实际缓解措施：Fillfactor 和 Toast

即使不考虑 MVCC 问题，边界移动也很昂贵。两个 Postgres 存储参数可以提供很大帮助。

第一个是 fillfactor。Postgres 已经允许你配置在新页面分配前页面有多满。PAX 实现将受益于比 NSM 更保守的默认值，大约 80%，留下足够的空间来吸收边界移动，而不会在每次插入时触发全页重组。它还为 MVCC 行版本保留空间，使 UPDATE 操作保持在同一页上，并允许 HOT 更新工作。

第二个是 toast_tuple_target。Postgres 已经公开了这个参数来控制变长值何时被压缩或移动到 TOAST 表。对于 PAX 表降低它意味着更多值被 TOAST 脱机处理，在 V-minipage 中替换为固定大小的 TOAST 指针。充满固定大小指针的 V-minipage 行为更像 F-minipage：可预测的大小、更少的边界移动、更好的缓存密度。权衡是对大值进行更多 TOAST 表访问。但在分析工作负载中，当你扫描多行的少数几列时，你通常不会读取大的变长列。

这两个参数一起为 PAX 实现提供了对边界移动问题的有意义的控制，而不需要更改核心算法：

CREATE TABLE my_table (...)
USING pax
WITH (fillfactor = 80, toast_tuple_target = 512);

我们现在在哪里？

PAX 不是简单的即插即用优化。论文描述了一个干净优雅的概念，但将其映射到 Postgres 揭示了一层又一层的复杂性：NULL 处理、MVCC 兼容性、边界移动成本、Autovacuum 集成、WAL 影响。

然而，核心思想仍然令人信服。缓存污染问题是真实的，它是可以衡量的，而且随着每一代 CPU 变得越来越严重。PAX 在正确的层面解决了这个问题：在页面内部，无需触及存储栈的其余部分。

元数据 minipage 方向看起来很有前景。fillfactor 和 toast_tuple_target 的缓解措施是实用的，今天就可以使用。艰苦的工程工作仍有待完成，但道路是可见的。

这就是我继续写它的原因。不是因为我有了所有答案，而是因为我认为这些问题值得大声问出来。

Postgres 中缓存感知存储的旅程才刚刚开始。如果你是一名 C 开发者或存储爱好者，我很乐意听到你的想法或合作这些概念。如果你有兴趣讨论如何将 PAX 变为现实，请直接联系我！

参考文献：

Ailamaki, A., DeWitt, D. J., Hill, M. D., & Skounakis, M. (2001). Weaving Relations for Cache Performance. Proceedings of the 27th International Conference on Very Large Data Bases (VLDB).
