以 LabVIEW 为开发平台，采用软件定义仪器思路，搭建面向工科基础课程的虚拟实验平台，可完成信号分析、滤波、调制解调、微积分等实验，替代传统硬件仪器，降低教学设备成本，提升实验灵活性与可扩展性。
平台优势
LabVIEW 为图形化编程环境，采用数据流驱动模式，无需文本代码编写，符合工程人员设计习惯。平台内置数据采集、信号分析、仪器控制、文件读写等专用函数库，支持 GPIB、VXI、PXI、RS‑232、PCI 等多种总线标准，可直接调用动态链接库与第三方程序模块，开放度高。调试支持断点设置、单步运行、高亮执行，可直观观测数据流向，降低开发与调试难度。系统硬件依托 PC 与数据采集卡，功能由软件实现，更新与扩展仅需修改程序，无需更换硬件。
硬件方案
系统采用 PC‑DAQ 插卡式架构，以通用计算机为核心，搭配数据采集卡完成信号采集、模数转换、数模输出与定时计数。数据采集卡支持 8 路模拟输入，可配置为单端或差分模式，配备 12 位 A/D 转换器与 24 路数字 I/O，支持软件配置地址、中断、DMA 资源，免跳线即插即用。硬件安装仅需将采集卡插入扩展槽，通过厂商驱动完成地址分配、通道配置与触发模式设置，确保与 LabVIEW 正常通信。
软件设计
采用模块化设计，拆分为信号生成、数据处理、数据存储、结果显示四类模块，模块间低耦合、高内聚，便于维护与复用。
- 信号生成：调用 LabVIEW 内置仿真信号 VI，生成正弦、方波、三角波、锯齿波等波形，通过条件结构切换输出类型，支持幅值、频率、相位、占空比参数调节。
- 数据处理：调用 FFT VI 实现频谱分析，搭配海宁窗、汉明窗等窗函数抑制频谱泄漏与栅栏效应；调用滤波 VI 实现巴特沃斯高通、低通、带通、带阻滤波；通过乘法器与低通滤波完成调幅波解调，使用积分、微分 VI 实现信号运算。
- 数据存储：采用电子表格格式读写实验数据，支持数据保存与回放，便于课后分析。

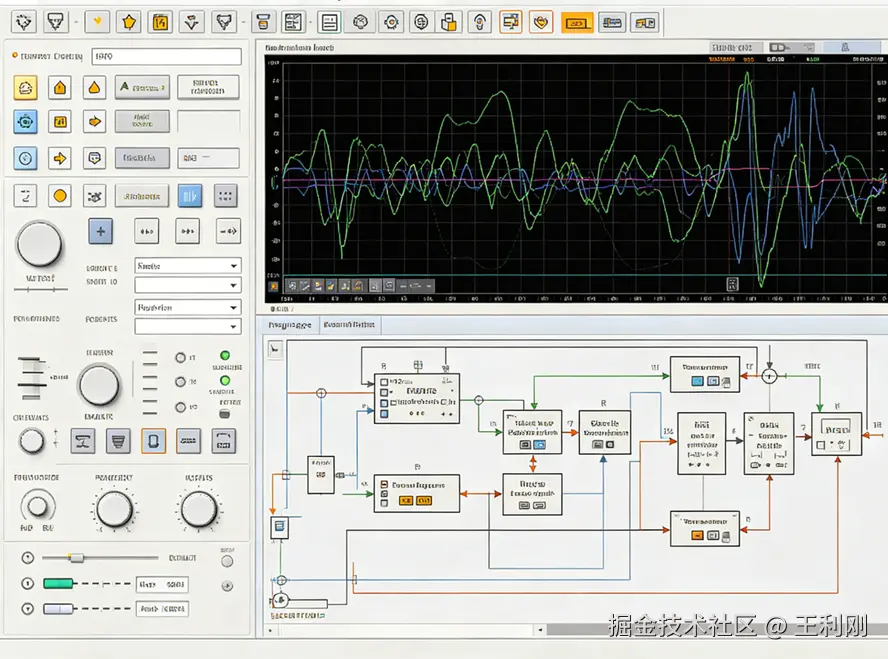

- 结果显示：以波形图实时展示原始信号与处理后信号，标注频率、幅值、相位等关键参数。
典型仪器实现
- 频谱分析仪：完成信号时域‑频域转换，可观测幅频、相频特性，支持采样点数、采样频率、窗函数调节。
- 巴特沃斯滤波器：支持多阶数与多类型切换，可对比滤波前后波形，观测幅频与相频特性。
- 调幅波解调器：生成载波与调制信号，完成调幅与解调，验证通信原理实验。
- 积分微分器：对典型信号做积分、微分运算，直观验证信号变换规律。
- 信号发生器：输出可控模拟信号，替代传统信号源，支持参数实时调节。
工程问题与解决
- 频率混淆
问题：采样频率不满足奈奎斯特条件，频谱出现混叠，分析结果失真。
方法：将采样频率设置为信号最高频率的 7‑10 倍，在数据采集与信号生成环节强制校验参数。
- 频谱泄漏
问题：时域信号截断导致频谱扩展，谱线失真。
方法：在 FFT 前加入窗函数，优先选用汉明窗或海宁窗，抑制旁瓣干扰。
- 栅栏效应
问题：有限采样点无法获取连续频谱，丢失频率分量。
方法：增加采样点数，对衰减信号补零，提升频率分辨率。
- 数据流向混乱
问题：多模块集成时数据流异常，程序运行出错。
方法：使用顺序结构规范执行顺序，明确模块输入输出关系，统一数据类型。
- 硬件驱动异常
问题：采集卡配置冲突，LabVIEW 无法识别硬件。
方法：通过驱动工具重新分配 I/O 地址、中断与 DMA 资源，配置后重启计算机清除内存残留。
- 模拟输出失真
问题：数模输出呈阶梯状，波形不光滑。
方法：在输出后添加低通滤波，合理设置截止频率，平滑离散信号。
系统应用
系统适用于电路基础、电子技术、信号与系统、自动控制等课程实验教学。学生可直接操作虚拟面板，调节参数观测实验现象；也可修改程序模块，自主设计仪器功能，完成综合性、创新性实验。系统支持单机运行，可扩展为网络版，实现远程实验与资源共享。
