FSM/FSMD 介绍
〇、简介
0.1 FSM
FSM（Finite-State Machine）：即有限状态机，是数字系统设计中描述时序行为的基本模型。根据输出产生方式的不同，其分为两种经典类型：
- Moore型：输出仅取决于当前状态，与输入无关。输出在状态转移后的时钟周期稳定，适合对时序要求严格、输出不宜有毛刺的场景。
- Mealy型：输出取决于当前状态和当前输入。输出在输入变化时立即响应，状态数量通常较少，但可能存在组合逻辑毛刺。
0.2 FSMD
当系统涉及多比特数据运算（如加法、比较、移位）时，传统 FSM 需要为每一种数据值或中间结果设计专门状态，导致状态爆炸问题，为此引入FSMD
FSMD（Finite-State Machine with Datapath）：即带数据通路的有限状态机，其核心思想是将系统划分为两部分：
| 部分 | 组成 | 职责 |
|---|---|---|
| 控制通路 | 简化的 FSM | 调度“何时做什么” |
| 数据通路 | 寄存器、ALU、比较器等运算/存储单元 | 具体执行操作 |
优势：
- 将复杂的数据处理与控制逻辑分离
- 显著减少状态数量
- 便于设计参数化和扩展
应用领域：现代处理器、DSP、加密引擎等复杂数字系统的核心设计范式。
0.3 示例问题
下面将用下述问题介绍 FSM 和 FSMD
功能描述：设计一个电路，输入为单比特串行数据 din（每个时钟周期输入一位），输出为单比特 dout。当连续输入的 4 位数据与预设序列“1101”完全匹配时，dout 输出一个时钟周期的高电平脉冲；否则 dout 为 0。
示例波形：
- 输入序列：1 1 0 1 0 1 1 0 1 1 ...
- 输出序列：0 0 0 1 0 0 0 0 1 0 ...
一、FSM-Moore型
Moore型有限状态机的输出仅与当前状态有关，与输入无关
1.1 状态转移图（文本描述）
| 状态 | 含义 |
|---|---|
| S0 | 初始状态 |
| S1 | 接收到1 |
| S2 | 接收到11 |
| S3 | 接收到110 |
| S4 | 接收到1101 |

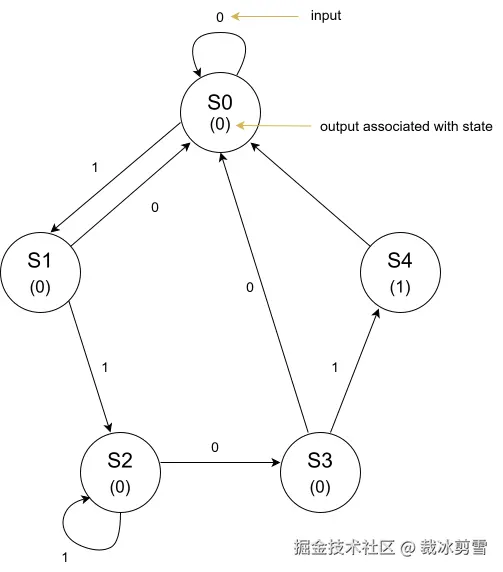

状态转移图：
1.2 Verilog代码
module moore_1101 (
input clk,
input rst_n,
input din,
output reg dout
);
typedef enum logic [2:0] {
S0, S1, S2, S3, S4
} state_t;
state_t state, next;
always @(posedge clk or negedge rst_n)
if (!rst_n) state <= S0;
else state <= next;
always @(*) begin
next = state;
case (state)
S0: next = din ? S1 : S0;
S1: next = din ? S2 : S0;
S2: next = din ? S2 : S3;
S3: next = din ? S4 : S0;
S4: next = S0;
endcase
end
always @(*) dout = (state == S4);
endmodule
二、FSM-Mealy型
Mealy型有限状态机的输出取决于当前状态和当前输入。检测到“1101”的最后一个输入时，立即在同一时钟周期内输出1。
2.1 状态转移图
| 状态 | 含义 |
|---|---|
| S0 | 未匹配 |
| S1 | 接收到1 |
| S2 | 接收到11 |
| S3 | 接收到110 |
状态转移图：
2.2 Verilog代码
module mealy_1101 (
input clk,
input rst_n,
input din,
output reg dout
);
typedef enum logic [1:0] {
S0, S1, S2, S3
} state_t;
state_t state, next;
always @(posedge clk or negedge rst_n)
if (!rst_n) state <= S0;
else state <= next;
always @(*) begin
next = state;
dout = 0;
case (state)
S0: if (din) next = S1;
S1: if (din) next = S2;
else next = S0;
S2: if (!din) next = S3;
else next = S2;
S3: if (din) begin
dout = 1;
next = S0;
end else next = S0;
endcase
end
endmodule
三、FSMD（带数据通路的有限状态机）
FSMD将系统划分为控制通路（FSM）和数据通路。数据通路包含移位寄存器和比较器，控制通路仅负责调度。
3.1 ASMD图
状态：IDLE（初始化）、SHIFT（移位并比较）、OUT（输出脉冲）
流程：
- 进入 IDLE 后立即进入 SHIFT。
- SHIFT 状态：
- 数据操作：shift_reg = {shift_reg[2:0], din}
- 判断 match = (shift_reg == 1101)
- 如果 match=0，重复 SHIFT
- 如果 match=1，进入 OUT 状态输出 dout=1，然后返回 SHIFT
FSMD 的表示一般用 ASMD(Algorithmic State Machine with Datapath) 图表示
3.2 结构框图
3.3 Verilog代码
module fsmd_1101 (
input clk,
input rst_n,
input din,
output reg dout
);
// ---------- 数据通路 ----------
reg [3:0] shift_reg;
wire match = (shift_reg == 4'b1101);
always @(posedge clk or negedge rst_n) begin
if (!rst_n)
shift_reg <= 4'b0;
else if (shift_en)
shift_reg <= {shift_reg[2:0], din};
end
// ---------- 控制通路 ----------
typedef enum { IDLE, SHIFT } state_t;
state_t state, next;
reg shift_en;
always @(posedge clk or negedge rst_n) begin
if (!rst_n) state <= IDLE;
else state <= next;
end
always @(*) begin
next = state;
shift_en = 0;
dout = 0;
case (state)
IDLE: begin
shift_en = 1;
next = SHIFT;
end
SHIFT: begin
shift_en = 1;
if (match) dout = 1;
next = SHIFT;
end
endcase
end
endmodule
四、总结
| 特性 | Moore FSM | Mealy FSM | FSMD |
|---|---|---|---|
| 状态数量 | 5个 | 4个 | 2个（控制通路） |
| 输出产生时机 | 状态切换后的下一周期 | 输入有效时立即 | 可立即（Mealy型控制）或下一周期 |
| 记忆历史的方式 | 状态本身 | 状态本身 | 数据通路（移位寄存器） |
| 修改检测序列的代价 | 重画状态图，增加状态 | 重画状态图，可能增加状态 | 只改数据通路的比较常数 |
| 图形表示 | 状态转移图（圆圈+箭头） | 状态转移图（输出标箭头） | ASMD图（状态框+操作+菱形） |
| 典型应用 | 简单控制，输出需稳定 | 高速响应，状态数受限 | 复杂算法硬件（GCD、CPU、加密） |
核心区别
- Moore vs Mealy：输出是否依赖输入（Moore更稳定，Mealy更快）。
- FSM vs FSMD：FSM将全部“记忆”放在状态中，导致状态爆炸；FSMD将数据记忆与运算分离到数据通路，控制通路极度简化，更适合算法密集型设计。
适用场景：如果设计包含大量数据运算（比较、加法、移位），优先选择FSMD；如果仅需检测简单信号边沿或握手协议，普通FSM更直接。对于“1101”这样的固定短序列，三者都能工作，但FSMD体现了可扩展性——若要检测“110101”，FSMD只需将移位寄存器改为6位、比较常数改为6'b110101，控制通路完全不变。
