Milvus 向量数据库架构手册——配置 Milvus 系统

在开始本章之前，我们先简要回顾一下前面已经覆盖的内容，包括向量数据库概览、如何部署 Milvus，以及如何与 Milvus 交互。到这里，你应该已经对向量数据库和 Milvus 有了清晰理解。本章将更深入地讨论使用 Milvus 的实践层面，包括以下内容：

• 理解 Milvus 的依赖服务和启动配置
• 管理 Milvus 中的核心系统和服务配置
• 修改配置

技术要求

我们将继续使用基础工具，这些工具都是开源的，包括：

• VS Code：安装方式请参考第 1 章 “技术要求” 部分
• Docker：安装方式请参考第 1 章 “技术要求” 部分

除了这些基础工具之外，我们还会使用一些开源服务来监控系统日志和指标，包括：

• Prometheus
• Grafana
• Promtail
• Loki

我们还会使用一个 Milvus 开发工具 Attu。下载地址如下：

https://github.com/zilliztech/attu

它的作用是方便地与 Milvus 通信。

本章使用的代码可以在我们的 GitHub 仓库中找到：

https://github.com/PacktPublishing/The-Architecture-Handbook-for-Milvus-Vector-Database

理解 Milvus 的依赖服务和启动配置

为了更好理解 Milvus，认识它所依赖的服务及其主要功能非常重要。这些知识将帮助你在生产环境中选择合适的依赖服务。下面是 Milvus 主要依赖的服务及其角色。

etcd

etcd 是一个开源分布式 key-value store，主要用于存储和管理配置数据、服务发现，以及协调分布式系统状态。它的核心特性包括：

• 共识算法：使用 Raft consensus algorithm（https://raft.github.io/Raft）确保数据一致性和可靠性。
• 简单 key-value 存储：通过 key-value pairs 方便地进行数据存储和检索。
• 事件通知机制：实现 observer pattern，用于事件通知，常用于服务发现。

在 Milvus 中，etcd 用于 metadata storage，在运行过程中记录必要的系统信息和数据管理细节。它还辅助服务发现和节点健康检查。需要特别注意的是，etcd 是 Milvus 的关键依赖；如果 etcd 不可用，Milvus 将无法正常工作，导致请求失败以及内部指标异常。如果 etcd 服务变慢，例如由于磁盘延迟较高，可能增加 Milvus 响应时间或造成请求超时。不过，一旦 etcd 恢复，Milvus 会自动恢复正常运行。

Pulsar / Kafka / RocksMQ

这些选项都是 message queue（MQ，消息队列）服务，在 Milvus 运行过程中，你可以根据需要选择其中一种。MQ 是一种用于在分布式系统中传输数据的通信机制，允许不同应用或服务之间进行异步信息交换。这有助于缓解系统负载、提升性能，并实现解耦。

RocksMQ 是基于 RocksDB 的轻量级 MQ，设计目标是极简。它是 Milvus standalone mode 中的默认选项，但不适合 cluster mode，因为它目前只支持文件存储。Pulsar 和 Kafka 更适合大规模应用。表 4.1 展示了它们的相同点和不同点。

Similarity / Difference	Kafka	Pulsar
Model support	二者都支持 publish / subscribe 模型，允许 producers 将消息发送到 topics，并允许 consumers 订阅这些 topics。	二者都支持 publish / subscribe 模型，允许 producers 将消息发送到 topics，并允许 consumers 订阅这些 topics。
Message storage	二者都提供持久化消息存储，确保系统崩溃后消息不会丢失。	二者都提供持久化消息存储，确保系统崩溃后消息不会丢失。
Horizontal scaling	二者都采用分布式架构，可以水平扩展以处理大量消息。	二者都采用分布式架构，可以水平扩展以处理大量消息。
Message delivery	二者都能够管理高吞吐消息投递。	二者都能够管理高吞吐消息投递。
Architecture design	Kafka 采用单 broker 架构，将数据存储和消息投递合并在一起，每个 broker 负责存储和处理消息。https://kafka.apache.org/	Pulsar 使用由 brokers 和 BookKeeper 组成的分离式架构，允许存储和计算独立扩展。https://pulsar.apache.org/
Message model	Kafka 主要使用 log-structured message storage system，已消费消息默认会保留，直到过期或被删除。	Pulsar 支持多种消费模型，包括 shared、exclusive 和 failover，并允许配置消息保留策略。
Processing latency	Kafka 在高吞吐场景下通常具有较低延迟，但在某些条件下可能受到影响。	由于其架构，Pulsar 通常在处理延迟方面表现更好，适合低延迟应用。

表 4.1：Kafka 和 Pulsar 的相同点与不同点

在 Pulsar 和 Kafka 之间选择时，必须考虑你的具体应用场景、需求和团队技术栈。Pulsar 更适合多租户和低延迟场景，而 Kafka 在高吞吐和成熟度方面更具优势。

在 Milvus 中，MQ 主要用于日志服务。所有数据写入首先进入 MQ，随后由 Milvus 内部两个服务消费消息：DataNode 和 QueryNode。DataNode 负责数据持久化，而 QueryNode 负责确保增量数据及时可见，从而保证查询正确性。

MinIO / S3

这些是 object storage services，也就是对象存储服务，用于管理和存储大量数据，特别是图像、视频、文档和备份等非结构化数据。不同于传统文件系统，对象存储不使用层级目录结构，而是在扁平命名空间中存储所有对象。对象存储能够处理海量数据，因此适合云计算和大数据应用，并支持水平扩展。

S3 是 Amazon Web Services（AWS）提供的对象存储服务，广泛用于云存储，并提供多种安全和合规选项，例如数据加密和访问控制。

MinIO 是一个开源高性能对象存储服务器，兼容 Amazon S3 API。它部署简单，适用于云环境和本地环境。

在 Milvus 中，对象存储用于数据持久化。DataNode 会定期从 MQ 中获取数据，并批量写入对象存储。

DataNode

DataNode 是构成 Milvus 的一种 server type。它的核心功能是将数据存储到磁盘。Milvus 包含许多角色，这些角色按功能划分，例如 Proxy / RootCoord / DataCoord / DataNode / QueryCoord / QueryNode / IndexNode。

这一概念将在第 5 章进一步讨论。

现在，我们将重点关注如何管理 Milvus 系统和配置。

管理 Milvus 中的核心系统和服务配置

配置是任何系统的基础能力，允许系统在不同应用场景中提供合适的服务能力。这增强了可扩展性，并支持动态调整，从而在发生错误时控制系统行为，有效降低业务损失。

此外，配置不仅是问题解决时的一种备用方法，也是根据系统负载调整任务调度和并发能力的手段，从而提高资源利用率。它还可以控制系统如何响应用户请求，例如设置有效参数范围和资源限制。

在 Milvus 中，系统配置通过 Milvus 二进制文件的 configs 目录中的 YAML 文件管理，具体文件名为 milvus.yaml。上一节中，我们讨论了 Milvus 支持三种 MQ：RocksMQ、Pulsar 和 Kafka。启动 Milvus 时，可以通过配置选择其中一种。此外，与依赖服务交互所需的一系列配置，也都在 milvus.yaml 文件中指定。

milvus.yaml 中的配置组织方式，是将用途相似的配置归类到特定节点下。例如，与 etcd 连接方式和存储 root path 相关的配置，都在 etcd 节点下。

配置文件结构如下：

etcd:
  endpoints: localhost:2379
  rootPath: by-dev
  metaSubPath: meta
  kvSubPath: kv
  log:
    level: info # Only supports debug, info, warn, error, panic, or fatal. Default 'info'.
    path: stdout

当然，前面的示例并不是完整的 etcd 相关配置。Milvus 还支持通过配置 etcd 的 auth 和 SSL 来使用安全连接。如果不需要这些配置，删除或留空即可。对于其他应用服务也是类似的。例如，要选择某个服务，需要使用 MQ 节点下的 type 配置。默认值是 default，表示 standalone mode。你也可以根据想配置的服务选择 RocksMQ 或 Pulsar。如果想自定义，就从 Pulsar、Kafka 或 RocksMQ 中选择一种。至于 MQ 的具体服务配置，取决于选择的 MQ 类型。如果选择 RocksMQ，就在 rocksmq 节点下配置其连接参数；如果选择 Pulsar 或 Kafka，则分别在 pulsar 和 kafka 节点下设置连接参数。

除了某些类型的服务配置外，Milvus 内部服务也包含一些类别配置。我们暂时不需要了解这些服务的含义和功能。只需要知道，Milvus 由这些服务组成：proxy、rootcoord、datacoord、querycoord、datanode、querynode 和 indexnode。有时我们也把这些服务称为 nodes。

当然，这些 nodes 并不是静态不变的。随着 Milvus 架构演进，新的 nodes 可能出现，已有 nodes 也可能被删除。例如，在早期 Milvus 版本中，indexcoord 仍然存在。

本书引用的版本是 Milvus 2.4.17。细心的读者也会注意到，在第 2 章介绍 Milvus 部署时，我们使用的都是 Milvus 2.4.17。

服务配置同样遵循前面的配置规则。Milvus 的服务组成，例如 proxy、rootcoord 等，统称为 node。

例如，与 proxy 服务相关的配置，都位于 milvus.yaml 文件中的 proxy 节点下。这包括 proxy 端口、任务队列长度、任务指定调度并发，以及对用户请求中某些字段的基础校验，例如名称长度、collection 某些属性限制等。下面是 proxy 中的常见配置：

proxy:
  maxNameLength: 255 # The maximum length of the name or alias that can be created in Milvus, including the collection name, collection alias, partition name, and field name.
  maxFieldNum: 64 # The maximum number of field can be created when creating in a collection. It is strongly DISCOURAGED to set maxFieldNum>= 64.
  maxVectorFieldNum: 4 # The maximum number of vector fields that can be specified in a collection. Value range: [1, 10].
  maxShardNum: 16 # The maximum number of shards can be created when creating in a collection.
  maxDimension: 32768 # The maximum number of dimensions of a vector can have when creating in a collection.
  maxTaskNum: 1024 # The maximum number of tasks in the task queue of the proxy.
  ddlConcurrency: 16 # The concurrent execution number of DDL at proxy.
  dclConcurrency: 16 # The concurrent execution number of DCL at proxy.
  port: 19530 # TCP port of proxy

上述配置并不是 proxy 的全部配置；随着你对 Milvus 理解加深，它们的含义会变得更加清晰。完整系统配置可以参考：

https://milvus.io/docs/system_configuration.md#Milvus-System-Configurations-Checklist

此外，多个 nodes 可能使用的通用配置，会放在配置文件中的 common 部分。

在启动 Milvus 前调整配置

启动 Milvus 之前，我们需要调整一些配置。我们将使用 Docker Compose 重新部署 Milvus，修改配置，并验证这些变更是否生效：

1. 部署前，需要调整 docker-compose.yml 文件。由于我们需要在启动前修改 milvus.yaml 文件，因此必须把 milvus.yaml 文件映射到本地目录。这需要调整 standalone 中的 volumes 配置。你可以参考本书 GitHub 仓库（第 4 章）中 004-docker-compose 目录里的文件，那里有完整配置文件：

standalone:
    ...
    volumes:
      - ${DOCKER_VOLUME_DIRECTORY:-.}/volumes/milvus:/var/lib/milvus
      - ${DOCKER_VOLUME_DIRECTORY:-.}/configs/milvus.yaml:/milvus/configs/milvus.yaml
    ...

2. 调整 milvus.yaml 中的配置。我们将修改 proxy 下的 maxNameLength 设置。默认值是 255，我们将其改为 10，也就是说，创建 collection 的名称长度不能超过 10。请记得保存文件。 3. 启动 Milvus：进入 docker-compose.yml 文件所在目录，然后执行以下命令：

docker compose up -d

4. 使用 Attu 连接 Milvus。

下一步是创建 collection。创建 collection 时，需要指定 collection 相关属性，其中之一是 collection name。你可以创建不同长度的 collection name。

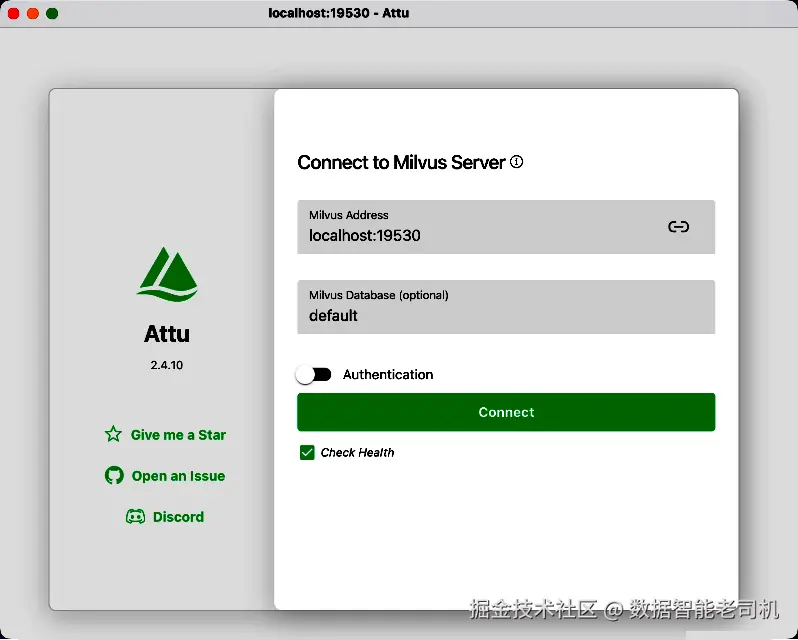

图 4.1：开始使用 Attu

连接成功后，你会看到首页。点击 Databases 下的 default。

当 Attu 在容器内运行时，不要使用 localhost:19530 连接 Milvus，因为这会导致连接失败。应指定 Milvus 的实际地址，例如 milvus-container-name:19530 或 host-IP:19530。

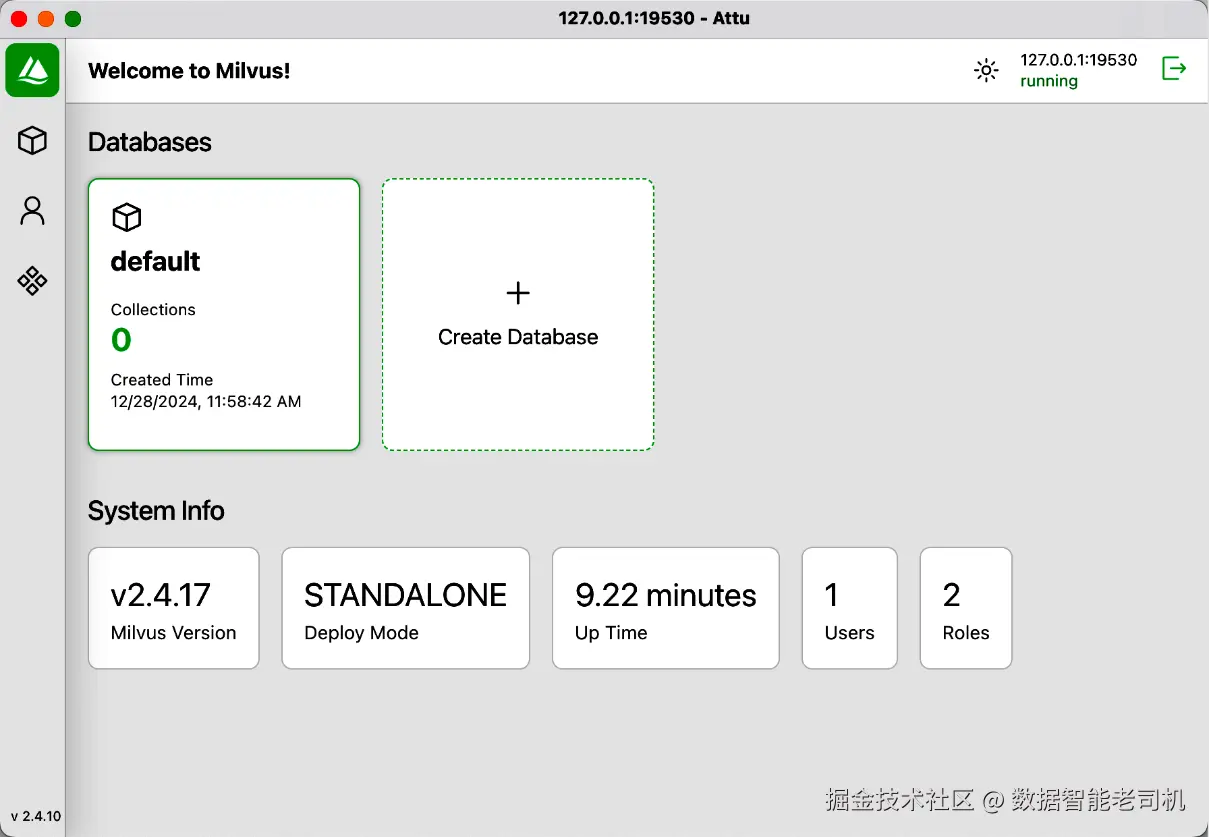

图 4.2：登录后的 Attu 首页

接下来，点击 Collection 来创建 collection。

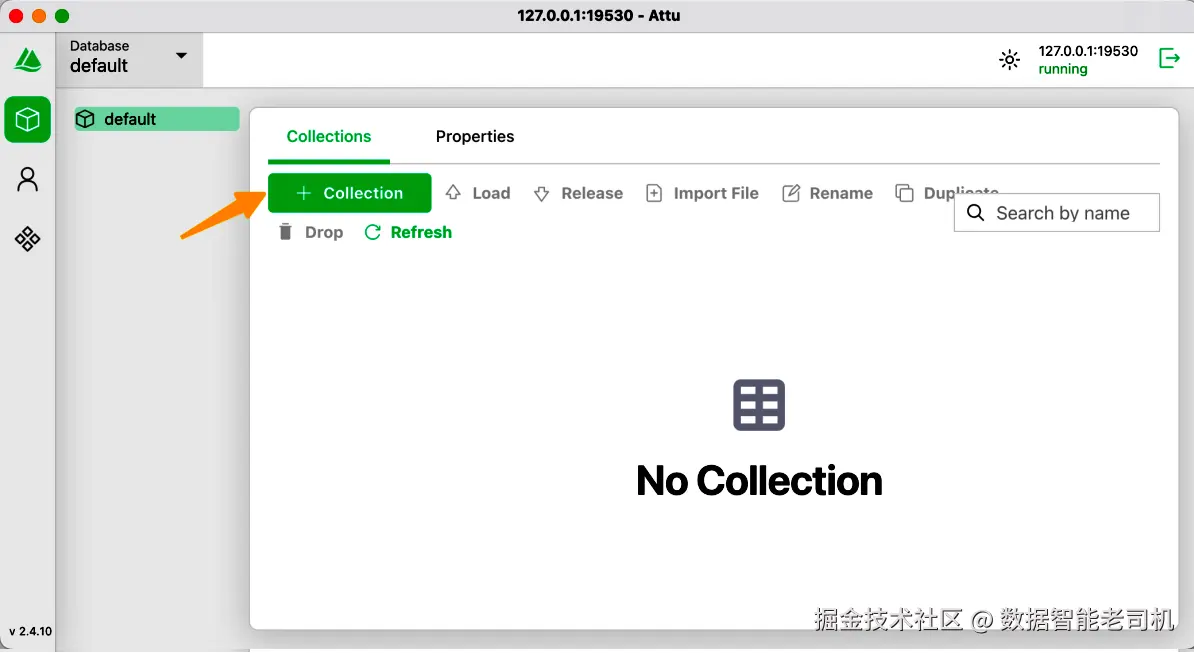

图 4.3：Attu 创建 Collection

现在我们想检查对配置所做的调整是否已经生效。记得我们在第 2 步将文件名最大长度更新为 10。为了测试这一点，填写 collection 的相关信息，确保 collection name 是一个长度超过 10 个字符的字符串，例如 hello_milvus。这应该会抛出错误。

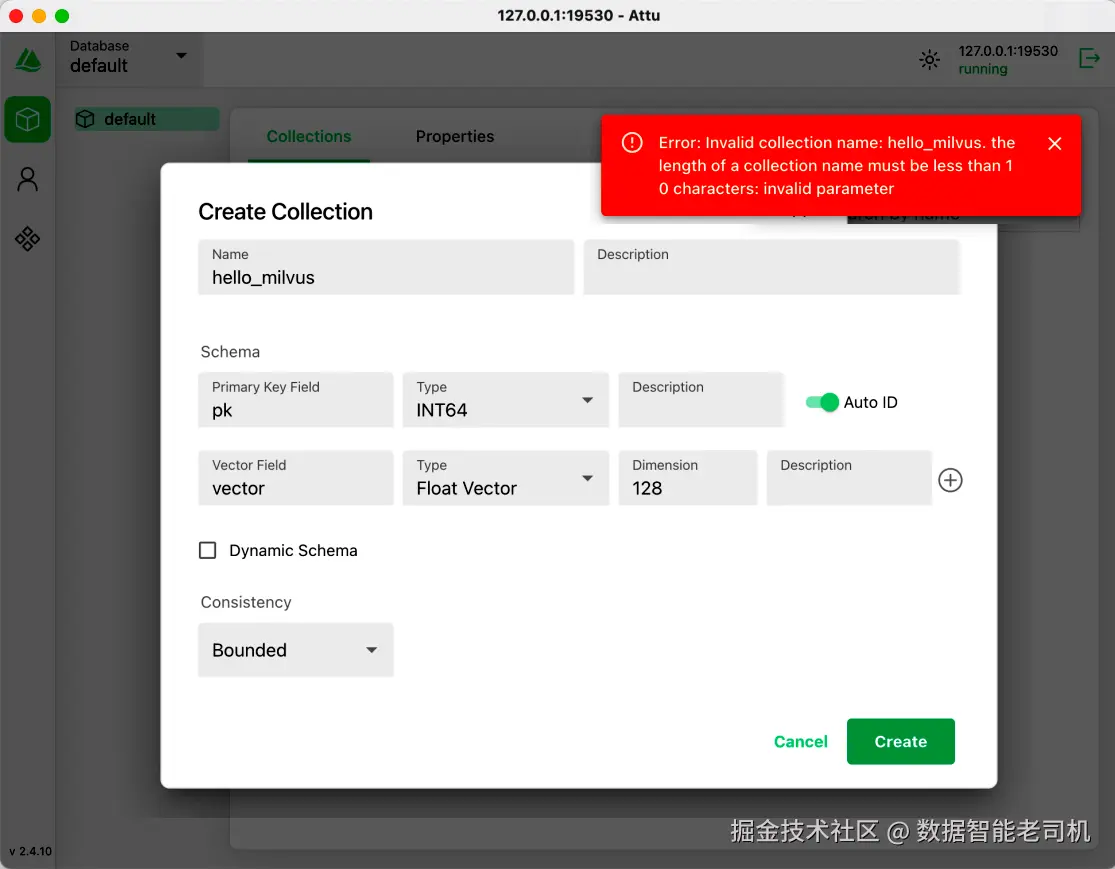

图 4.4：Attu 创建 Collection 错误

这个错误说明配置调整已经生效。

通过这个例子，我们学习了如何在启动前配置 Milvus。其他配置的设置方式类似。这允许我们根据具体生产需求调整 Milvus 设置。当然，我们不需要一次性理解 Milvus 的所有配置；可以参考 Milvus 配置文档，并根据具体需求进行调整。

现在我们来看如何在运行时修改配置。

修改配置

上一节中，我们讨论了如何在启动 Milvus 前调整配置。Milvus 也支持在运行时修改配置。

可以动态调整的参数通常是每次使用时都需要检查的参数，例如校验 collection name 长度时使用的参数。通常，Milvus 中与 validation 和 thresholds 相关的参数，例如最大 collection size，可以动态调整。

下面简要说明 Milvus 如何实现动态配置：启动时，Milvus 会读取配置文件，对数据进行格式化，并将其存储在变量中。随后，它会定期刷新文件，并将文件内容与内存中的配置进行比较。如果检测到变化，内存中的配置值会被更新，并触发事件。因此，Milvus 允许注册配置变更监听器；当配置变化时，这些监听器会收到信号并执行对应逻辑。

还记得前面环境设置中，我们将 maxNameLength 更新为 10。现在我们直接将 proxy 中的 maxNameLength 配置从 10 调整为 15：

maxNameLength: 15

完成修改后，我们可以再次尝试创建 collection。如果 collection 创建成功，一切就会按预期工作。不过，如果创建 collection 时遇到连接错误，应该检查 Milvus pods 是否正常运行。如果它们不正常，只需重启 pods。

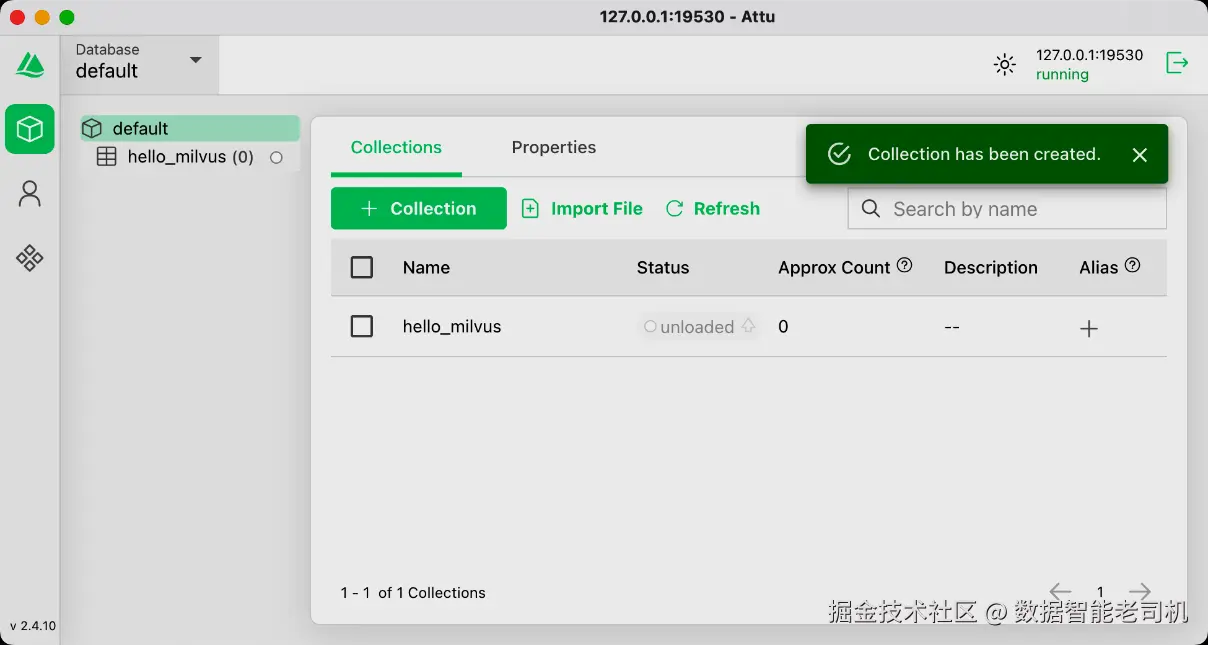

图 4.5：Attu 创建 Collection 成功

接下来，如果我们尝试创建名称长度超过 15 个字符的 collection，例如 hello_milvus_backup，它会产生错误，但 hello_milvus 不会。错误信息会确认最大名称长度已成功调整为 15：

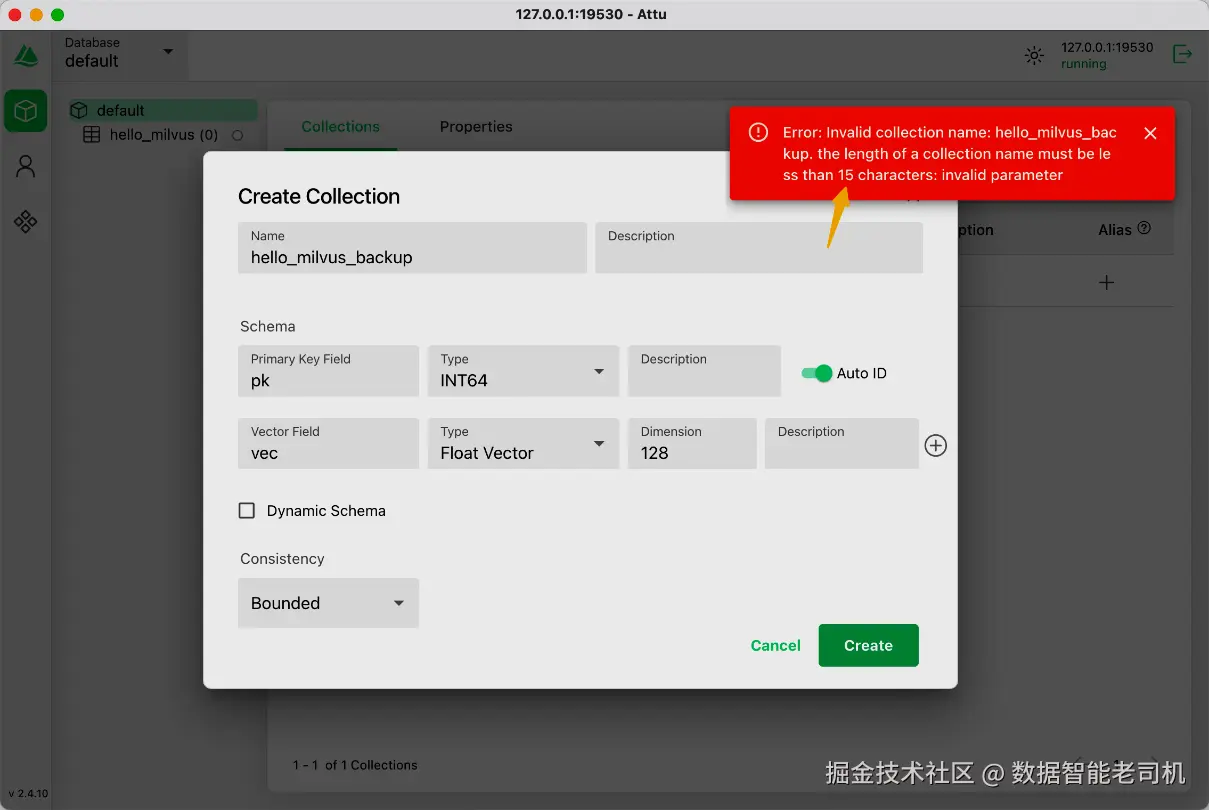

图 4.6：Attu 创建 Collection 错误

从上图中的错误信息可以看到，当前最大名称长度已成功调整为 15。

不过，需要注意的是，并非所有配置都能动态调整。例如，线程池大小等设置是在启动时确定的，之后不能更改。这类似于 Go 编程语言中 channel 的长度，channel 用于 goroutines 之间通信，并提供安全的数据传递和同步方式。

此外，并非所有问题都可以通过配置变更解决；它只是解决问题的一种潜在方法。有效的错误处理需要对异常情况进行仔细设计，并配备稳健的恢复逻辑。

监控访问和系统日志

日志是任何成熟系统的重要组成部分。为了快速了解当前运行状态，大多数系统还会加入各种监控指标，例如 Milvus 某一时刻的 collection 数量和请求延迟。一个流行的开源日志和监控解决方案，是 Prometheus、Grafana、Loki 和 Promtail 的组合。

让我们更详细了解这些服务：

• Prometheus：Prometheus 是一个开源监控和告警系统，专为记录时间序列数据而设计。它通过 HTTP 拉取指标数据，并支持多种数据存储和查询功能。Prometheus 以强大的查询语言 PromQL 和灵活数据模型闻名，适合监控微服务和容器化环境。
• Grafana：Grafana 是一个开源数据可视化和监控平台。它支持多种数据源，例如 Prometheus、InfluxDB 和 Elasticsearch，允许用户通过图表、dashboard 和告警系统监控和分析数据。
• Loki：Loki 是一个开源日志聚合系统，设计类似 Prometheus，但专注于日志数据。它与 Grafana 无缝集成，使用户可以直接在 Grafana 中查询和可视化日志，从而形成 metrics 和 logs 的统一视图。
• Promtail：Promtail 是 Loki 的日志采集工具，负责从各种来源，例如文件和系统日志，中收集日志并发送到 Loki。

使用这组工具，你可以有效监控和记录 Milvus 系统的性能和行为，洞察其运行健康状况，并排查潜在问题。

部署 Prometheus 和 Grafana

这里，我们将部署 Prometheus 和 Grafana 来监控 Milvus metrics。本设置将使用 Docker Compose。部署开始前，我们需要完成以下准备：

1. 创建一个空文件夹，并命名为 004-docker-compose-monitor。
2. 进入新创建的文件夹，并创建一个新的 prometheus.yaml 文件，内容如下：

global:
  scrape_interval: 10s
scrape_configs:
  - job_name: 'prometheus'
    static_configs:
      - targets: ['standalone:9091']

这里我们使用一个非常简单的配置，其中 scrape_interval 表示采集指标的间隔。值得注意的是，targets 中的地址需要填写为 standalone:9091，因为我们需要与另一个 Docker 实例交互，并使用 Docker Compose 内置网络。

3. 修改 docker-compose.yml，添加 Prometheus 和 Grafana 服务，并让 Prometheus 应用配置文件。完整配置文件可以在本书 GitHub 仓库第 4 章 004-docker-compose-monitor 目录中找到：

prometheus:
    container_name: milvus-prometheus
    image: prom/prometheus
    volumes:
      - ${DOCKER_VOLUME_DIRECTORY:-.}/prometheus.yml:/etc/prometheus/prometheus.yml

    ports:
      - "9090:9090"
    command:
      - '--config.file=/etc/prometheus/prometheus.yml'
    depends_on:
      - "standalone"

  grafana:

    container_name: milvus-grafana
    image: grafana/grafana
    ports:
      - "3002:3000"
    environment:
      - GF_SECURITY_ADMIN_PASSWORD=admin
    depends_on:
      - "standalone"
 - "prometheus"

注意，这里 Grafana 映射端口被调整为将 Docker 中的 3000 端口映射到本地 3002 端口，因为本地 3000 端口可能被占用。例如，Attu 工具内部使用 3000 端口。换句话说，如果 Attu 已经打开，而端口映射也使用 3000，就会导致 Grafana 无法访问。

4. 在本地浏览器访问：

http://localhost:3002/

你会看到登录页面，然后可以登录。用户名和密码都是 admin，这对应 docker-compose.yml 中的 GF_SECURITY_ADMIN_PASSWORD 设置。

5. 为 Grafana 服务添加 data source，也就是我们的 Prometheus 实例，然后根据页面操作。

图 4.7：Grafana data source

添加 Prometheus 地址时，填写：

http://prometheus:9090

填写完成后，滚动到页面底部并点击 Save 按钮。

图 4.8：添加 Prometheus data source

6. 导入 Milvus dashboard 的 JSON 文件；该文件是本书 GitHub 仓库第 4 章 004-docker-compose-monitor 目录中的 milvus-dashboard.json。值得注意的是，这里的 dashboard 配置文件是面向 k8s 部署的，但没关系。我们先导入 dashboard。这里主要是想了解有哪些 panels，以及如何查看它们。

图 4.9：Grafana 导入 dashboard

panel 导入后，如果没有错误信息，说明成功。预期情况下不会显示数据。我们找到 Root Coordinator panel row，然后找到 Collection Num panel。找到该 panel 后，按照下图点击进入 Explore 页面。因为我们已经在上一章成功创建过一个 collection，所以用这个 monitor 检查是否能看到该信息。

图 4.10：Grafana Explore 页面

然后，将语句修改为：

milvus_rootcoord_collection_num{}

然后点击右上角 Run Query 按钮。如果成功，你应该看到类似下图的页面：

图 4.11：Grafana collection number metric

通过上述步骤，我们已经成功连接到 Milvus metrics。需要强调的是，由于我们的 dashboard 基于 Kubernetes，如果使用 Docker Compose 部署，可能不兼容。不过这不是问题；我们只需要删除与 Kubernetes 相关的过滤条件，例如 app_kubernetes_io_instance、app_kubernetes_io_name 和 namespace。

一开始可能不清楚哪些条件与 Kubernetes 相关，但没关系。我们的重点是如何搭建完整 metrics 系统。

如果你想深入学习 metrics，例如如何编写监控查询，建议阅读相关书籍或访问 Grafana 官方网站：

https://grafana.com/docs/grafana/latest/

部署 Loki 和 Promtail

成功部署 Prometheus 和 Grafana 后，现在可以聚焦部署 Loki 和 Promtail。这些服务可以让我们有效查询日志。使用 Loki，我们可以利用 LogQL 根据各种条件过滤日志，这对故障排查非常有帮助。

1. 调整 Milvus 配置，修改 milvus.yaml 中的 log root node。主要是将 rootPath 设置为 /tmp，并将 stdout 设置为 false：

log:
  level: info
  file:
    rootPath: /tmp
    maxSize: 300
    maxAge: 10
    maxBackups: 20
  format: text
  stdout: false

2. 修改 docker-compose.yml 中 Milvus standalone Docker 实例的文件映射，将日志文件映射到当前目录，方便 Promtail 服务采集：

  standalone:
    container_name: milvus-standalone
    ...
    volumes:
      - ${DOCKER_VOLUME_DIRECTORY:-.}/volumes/milvus:/var/lib/milvus
      - ${DOCKER_VOLUME_DIRECTORY:-.}/configs/milvus.yaml:/milvus/configs/milvus.yaml
      - ${DOCKER_VOLUME_DIRECTORY:-.}/tmp:/tmp
    ....

3. 在当前目录中新建两个文件：loki-config.yaml 和 promtail-config.yaml。Loki 使用官方默认配置，可以在本书对应 GitHub repo 第 4 章的 004-docker-compose-monitor 目录中找到。这里我们强调 promtail-config.yaml 文件。配置 client 地址时，其域名应使用 loki，最后设置要监控的 Milvus 日志文件：

server:
  http_listen_port: 9080
positions:
  filename: /tmp/positions.yaml
clients:
  - url: http://loki:3100/loki/api/v1/push
scrape_configs:
  - job_name: milvuslog
    static_configs:
      - targets:
          - localhost
        labels:
          job: milvuslog
          __path__: /tmp/milvus/*.log

4. 在 docker-compose.yaml 中添加两个服务，Prometheus 和 Grafana，这涉及配置文件映射：

  loki:
    container_name: milvus-loki
    image: grafana/loki
    ports:
      - "3100:3100"
    volumes:
      - ${DOCKER_VOLUME_DIRECTORY:-.}/loki-config.yaml:/etc/loki/loki-config.yaml
    command: -config.file=/etc/loki/loki-config.yaml
  promtail:
    container_name: milvus-promtail
    image: grafana/promtail
    ports:
      - "9080:9080"
    volumes:
      - ${DOCKER_VOLUME_DIRECTORY:-.}/promtail-config.yaml:/etc/promtail/config.yaml
      - ${DOCKER_VOLUME_DIRECTORY:-.}/tmp:/tmp/milvus
    command: -config.file=/etc/promtail/config.yaml

5. 通过命令启动所有服务，然后访问 Grafana。与上一节一样，添加一个 data source。这次选择 Loki。将 Loki 服务地址填写为：

http://loki:3100

然后点击 Save。

图 4.12：添加 Loki data source

6. 进入 Explore 页面。

图 4.13：Grafana Explore 页面

7. 进入查询页面，在查询框输入：

{service_name="milvuslog"}

然后点击 Run Query，即可看到 Milvus 日志。

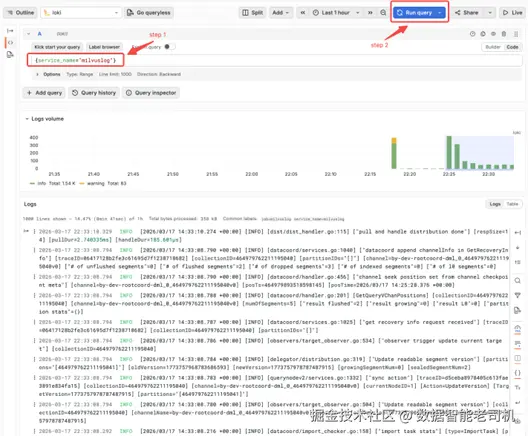

图 4.14：Grafana-Loki Milvus 日志

恭喜你，现在已经成功完成 Milvus 日志和监控服务的设置。

小结

本章对 Milvus 进行了概览，重点介绍了它的依赖服务、配置设置，以及相关监控和日志服务的部署。这些服务在开源项目中被广泛使用，也可以应用于各种云服务场景。

掌握这些知识后，当你在使用 Milvus 遇到相关问题时，就能够更快地处理它们，无论是通过配置不同验证规则，还是借助丰富的监控指标和强大的日志查询系统来定位问题。

至此，我们围绕 Milvus 使用部分的第一阶段讨论结束。下一章中，我们将更深入地学习 Milvus 内部各种流程设计，这会进一步提升你的理解。我相信这将是一段令人兴奋的旅程！
