深入解析 XXL-JOB 核心原理：从 Quartz 到自研时间轮

分布式任务调度平台 XXL-JOB 的设计思想与调度机制详解

一、XXL-JOB 是什么？

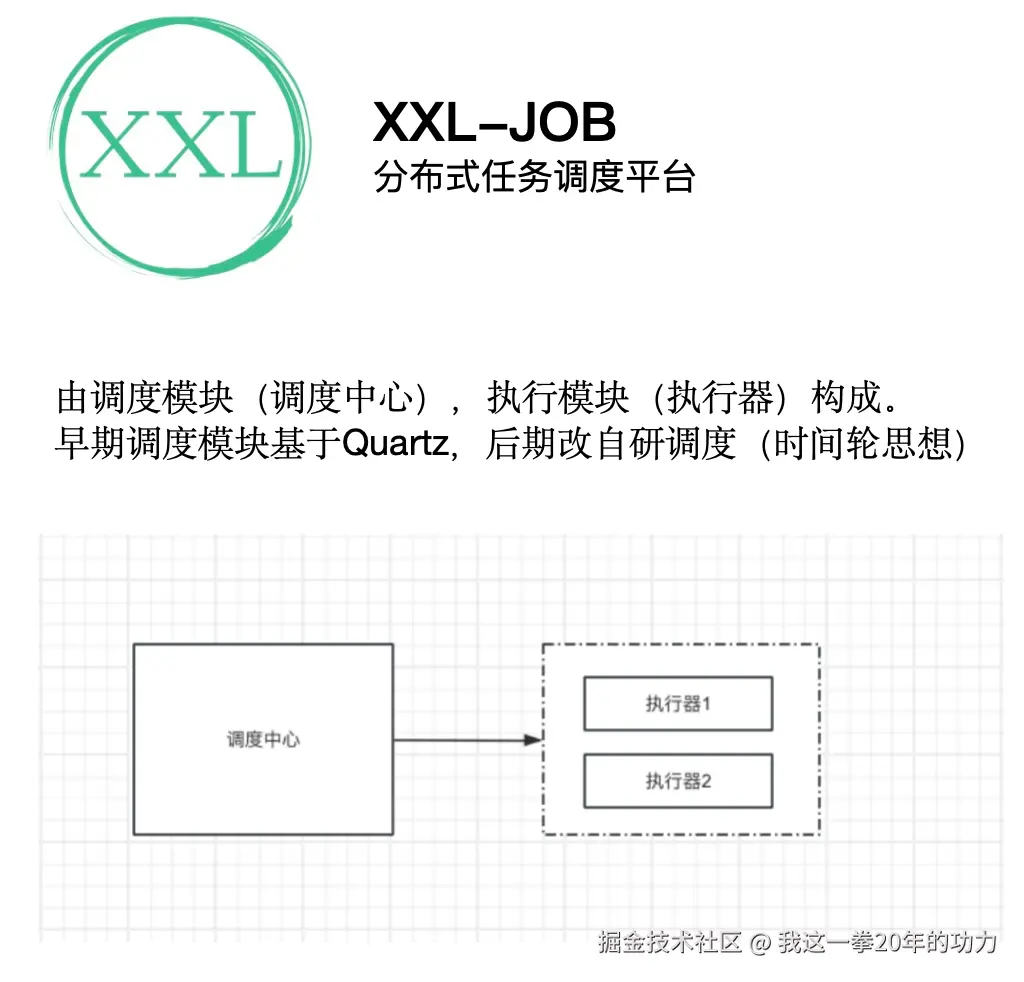

XXL-JOB 是一个轻量级的分布式任务调度平台，其核心架构由调度中心和执行器两部分组成。调度中心负责任务的调度管理，执行器负责任务的具体执行。凭借其简单易用、高可用、可扩展等特性，XXL-JOB 在微服务时代成为众多开发者的首选任务调度框架。

在这里插入图片描述

二、为什么选择 XXL-JOB？—— 对比 Quartz

在 XXL-JOB 出现之前，Quartz 是 Java 生态中最流行的作业调度框架。然而，在分布式集群环境中，Quartz 暴露出了几个明显的痛点：

问题Quartz 的不足XXL-JOB 的改进
操作方式采用 API 方式管理任务，不直观、不人性化提供 Web 界面进行任务管理，操作简便
系统侵入性需要将业务 JobBean 持久化到底层数据表，侵入性强业务代码零侵入，只需简单注解或 API 注册
调度与业务耦合调度逻辑和业务 JobBean 耦合在同一项目中，任务增多后调度性能严重受限调度中心与执行器分离，各自独立部署，互不影响
负载均衡底层采用“抢占式”获取 DB 锁，由抢占成功的节点执行任务，导致节点负载悬殊通过执行器实现“协同分配式”运行任务，充分发挥集群优势，负载均衡

XXL-JOB 正是为了弥补 Quartz 在上述方面的不足而诞生。同时，调度器和执行器都可以实现高可用（HA），进一步满足了分布式系统的需求。

三、执行器启动与注册流程

执行器启动时会触发一系列自注册行为，确保调度中心能够发现并管理它。

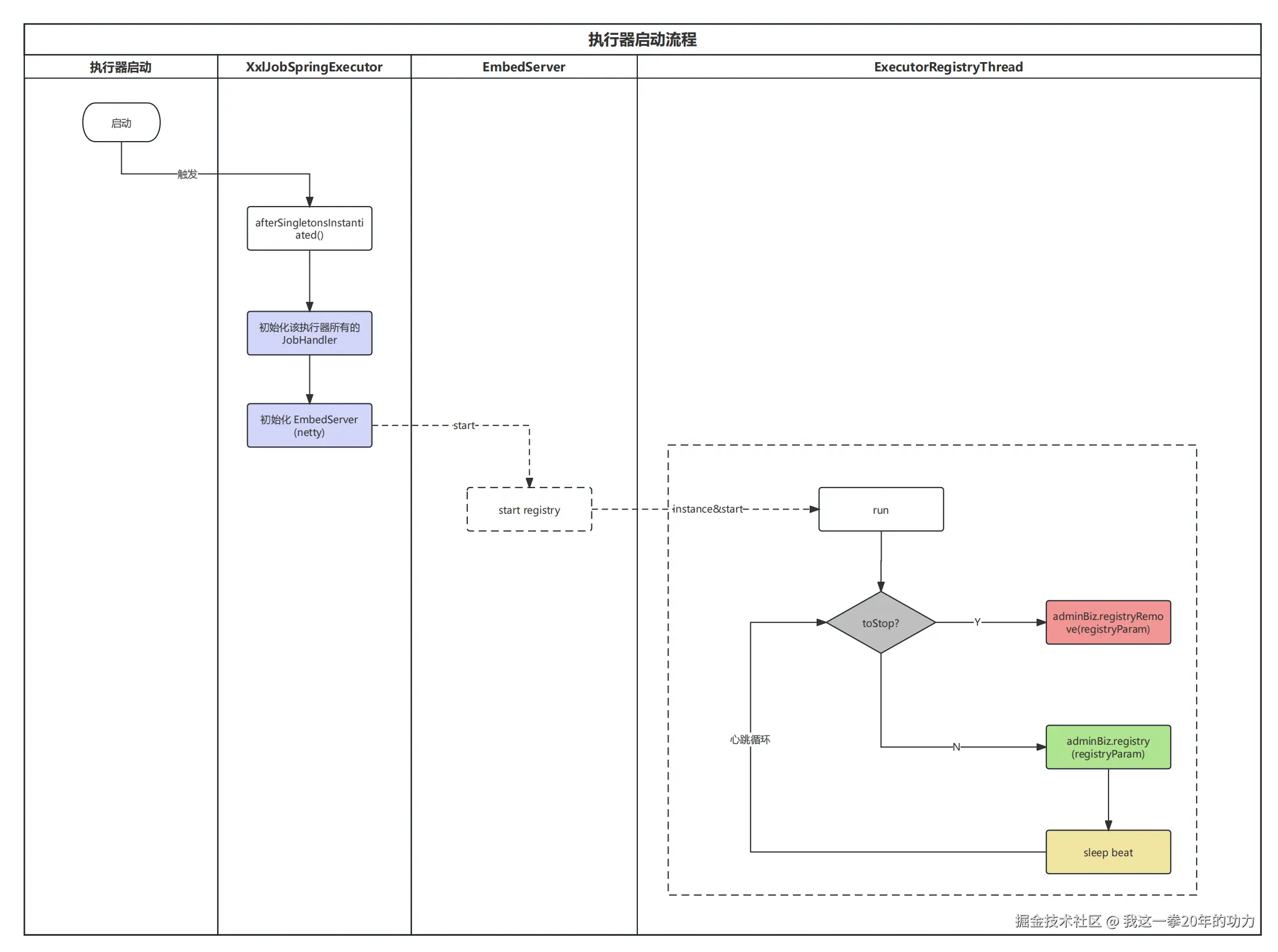

执行器启动流程

3.1 注册线程

执行器启动后，会启动一个注册线程，该线程向调度中心上报执行器的元信息，包括：

  • appname：应用名称，用于标识一组执行器实例
  • IP 地址：执行器所在机器的 IP
  • 内部服务端口：执行器开放的任务接收端口

3.2 心跳与失效机制

XXL-JOB 通过 Beat 机制维护执行器的健康状态。默认 Beat 周期为 30 秒。

行为周期/规则
执行器注册每隔 1 个 Beat（30s）续约注册一次
调度中心发现每隔 1 个 Beat（30s）动态刷新在线执行器列表
注册信息失效连续 3 个 Beat（90s）未收到心跳，则自动摘除该执行器

执行器销毁时，会主动向调度中心发送摘除请求，实现更及时的下线感知。

3.3 注册中心的选型

为保证系统轻量级、降低学习和部署成本，XXL-JOB 没有采用 ZooKeeper 等重依赖，而是使用 DB 数据库 作为注册中心，对应的表为 xxl_job_registry。这种设计使得部署变得极其简单，只需一个数据库即可支持完整的注册发现功能。

3.4 入口类

  • 执行器启动入口：com.xxl.job.core.executor.impl.XxlJobSpringExecutor
  • 调度中心配置入口：com.xxl.job.admin.core.conf.XxlJobAdminConfig

四、任务调度的核心设计

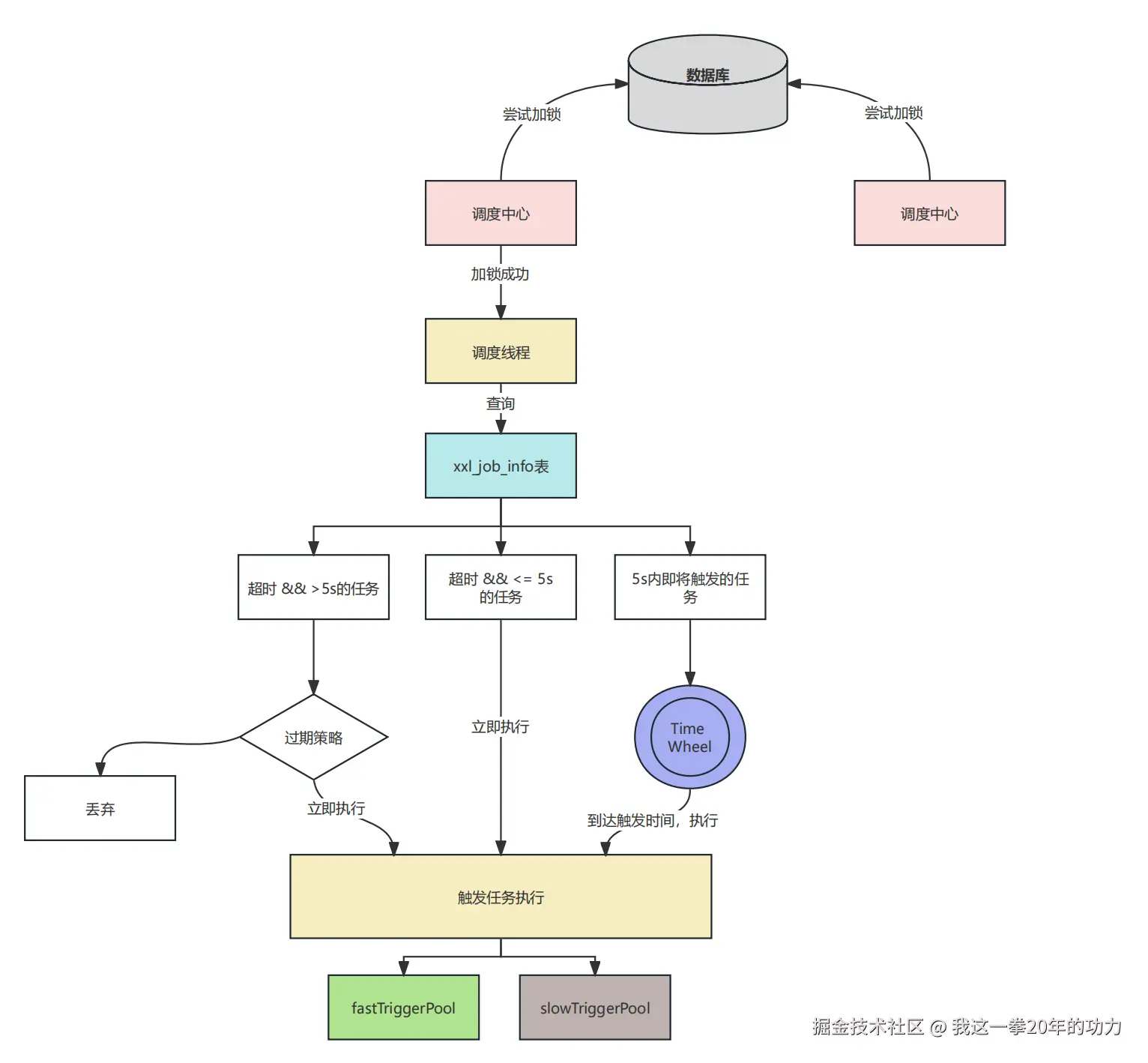

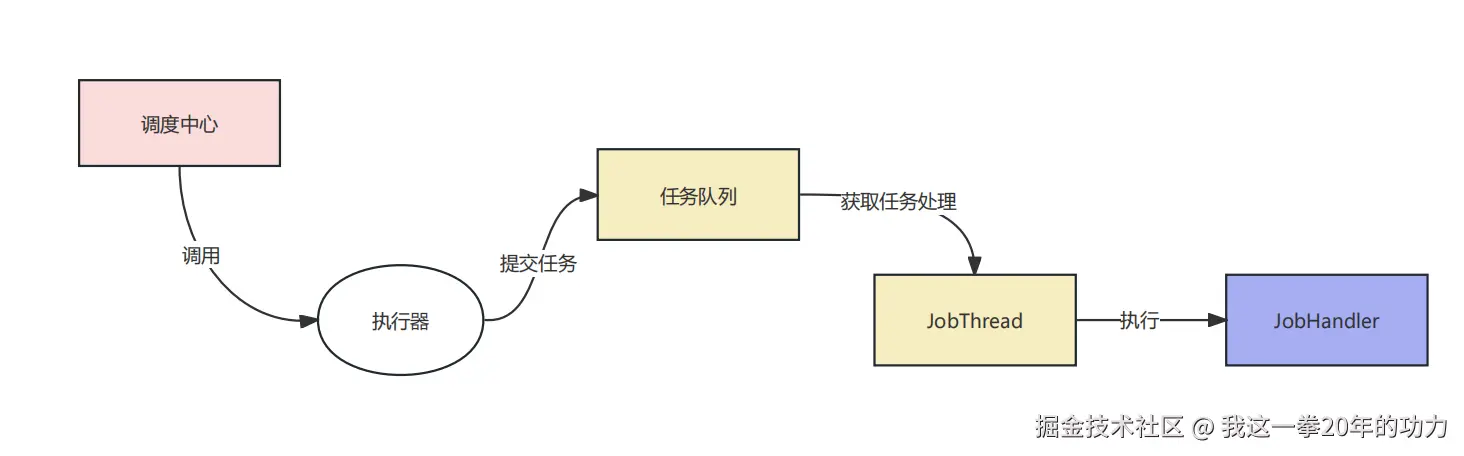

xxl调度流程图 在这里插入图片描述 在这里插入图片描述

4.1 调度的几个关键策略

XXL-JOB 在任务调度层面提供了丰富的策略支持：

  • 路由策略：决定将任务分发给哪个执行器实例，支持轮询、随机、一致性哈希等多种模式。
  • 调度过期策略：当任务因某种原因未能按时调度时，如何处理（丢弃、立即执行一次等）。
  • 阻塞处理策略：当任务执行线程繁忙，新的调度到来时的应对方案。

4.2 阻塞处理策略的实现原理

XXL-JOB 使用异步队列实现三种阻塞处理策略，入口位于 XxlJobAdminConfig：

策略实现方式
单机串行将任务放入队列（FIFO），排队依次执行
丢弃后续调度检测到队列中有未完成任务时，直接丢弃新任务，即“什么事都不干”
覆盖之前调度创建新的 JobThread 执行任务，并尝试打断正在运行的老线程，清空其队列中的数据

其中最巧妙的是单机串行：利用队列的先进先出特性天然实现串行，简单稳定。

五、时间轮（Time Wheel）算法

XXL-JOB 早期版本基于 Quartz 调度，后期为了更轻量、更可控，自研了基于时间轮思想的调度模块。

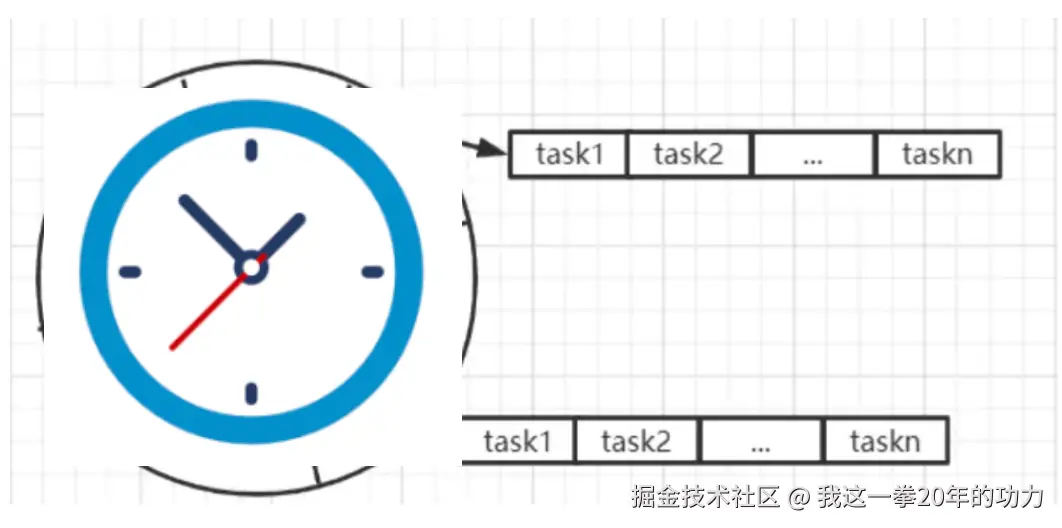

在这里插入图片描述

5.1 时间轮的基本原理

时间轮将一个固定时间跨度划分为多个槽位（slot），每个槽位代表一个最小时间刻度。任务被放置在对应的槽位中，指针按固定频率转动，每到一个槽位就执行其中的所有任务。

5.2 XXL-JOB 中的简化实现

XXL-JOB 将时间轮划分为 60 个槽，对应一分钟的 60 秒。每个槽绑定一个任务列表（List<Integer>）。数据结构如下：

private volatile static Map<Integer, List<Integer>> ringData = new ConcurrentHashMap<>();

核心调度线程每秒“拨动”一次指针，并处理当前槽位的任务。为了避免因为处理耗时导致部分任务被“跳过”，作者实现了一个精巧的机制：每次处理当前槽位时，还会同时处理前一个槽位。例如，正常应取索引 8，则会同时尝试取索引 7 和 8。如果 7 号槽中还有未执行的任务，说明上一秒处理延迟了，立即补执行。

轮转的核心循环逻辑简化如下：

while (true) {
    // 对齐到下一秒的开始
    TimeUnit.MILLISECONDS.sleep(1000 - System.currentTimeMillis() % 1000);
    // 处理当前槽位 + 前一个槽位
    // ...
}

这就是一个简易但够用的时间轮实现。

5.3 更广阔的应用视野

时间轮算法并非 XXL-JOB 独创，它在诸多知名中间件中都有复杂应用：

  • Netty：用于处理海量连接的定时事件
  • Kafka：用于延迟消息与心跳检测
  • Dubbo：用于请求超时控制

相比依赖 Quartz 的 DB 锁并发控制，时间轮将调度的压力从数据库转移到了内存中，既降低了 DB 负载，又提升了调度的实时性。

六、总结

XXL-JOB 通过解耦调度与执行、引入数据库形式的轻量级注册中心、以及自研时间轮调度算法，成功解决了传统调度框架 Quartz 在分布式环境下的诸多痛点。其核心思想和实现细节不仅适用于任务调度场景，对于设计其他分布式系统也有很好的参考价值。

如果你正在为团队选择分布式任务调度组件，或者在研究轻量级调度系统的设计，XXL-JOB 绝对值得一试。
