通过本文，您可从硬件连接、网关配置到云端部署、数据查看，完整了解YFIOs物联平台“从硬到软”的全流程操作，快速实现传感器数据的采集、上传、分析与导出。
1. 产品介绍
六方塔是多功能环境监测设备，集成了多种高精度传感器：
- 光照传感器：提供精准的光照强度监测
- 温湿度传感器：提供精准的温湿度监测
- CO2传感器：实时监测空气中二氧化碳浓度
- 大气压传感器：监测大气压力变化
- 其他环境参数传感器：可根据需求扩展
六方塔通过标准的RS485接口对外通信，可以轻松接入我们的YF3028网关，实现数据的采集和传输。

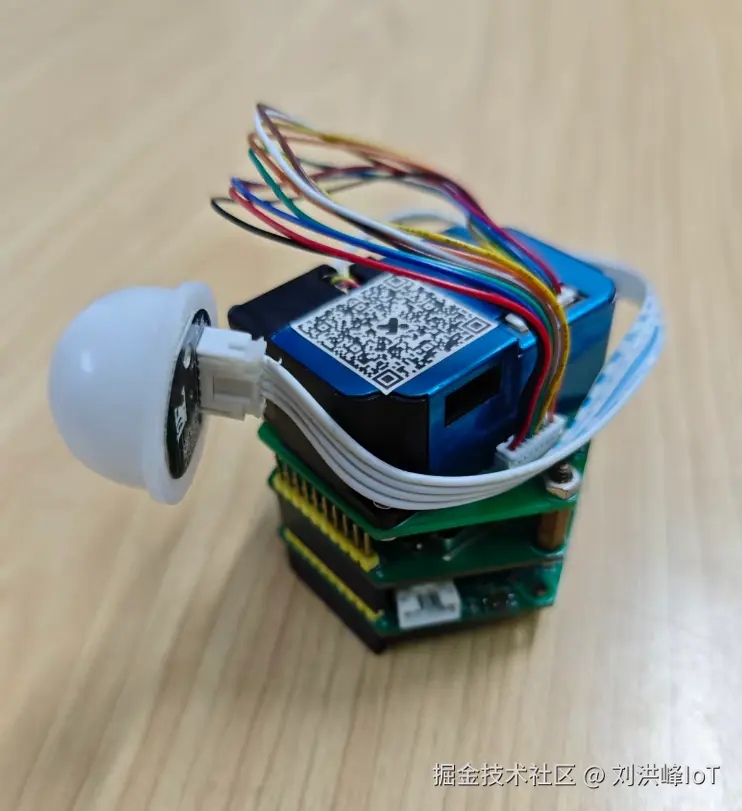

| 六方塔无外壳 | YF3028网关 |
2. 使用边缘智能工具查看实时数据
2.1 硬件连接
-
连接RS485接口：将六方塔设备的RS485接口（A+、B-）连接到YF3028网关的RS485接口的1接口
- 注意：A+接A+，B-接B-，不要接反
- 确保接线牢固，接触良好
-
供电连接：为六方塔和YF3028网关接通电源（DC 9-24V）
-
网关连接：通过网线将YF3028网关连接到局域网，即可实现局域网内YFIOs平台部署。
2.2 固件烧录与配置
- 为六方塔烧录固件

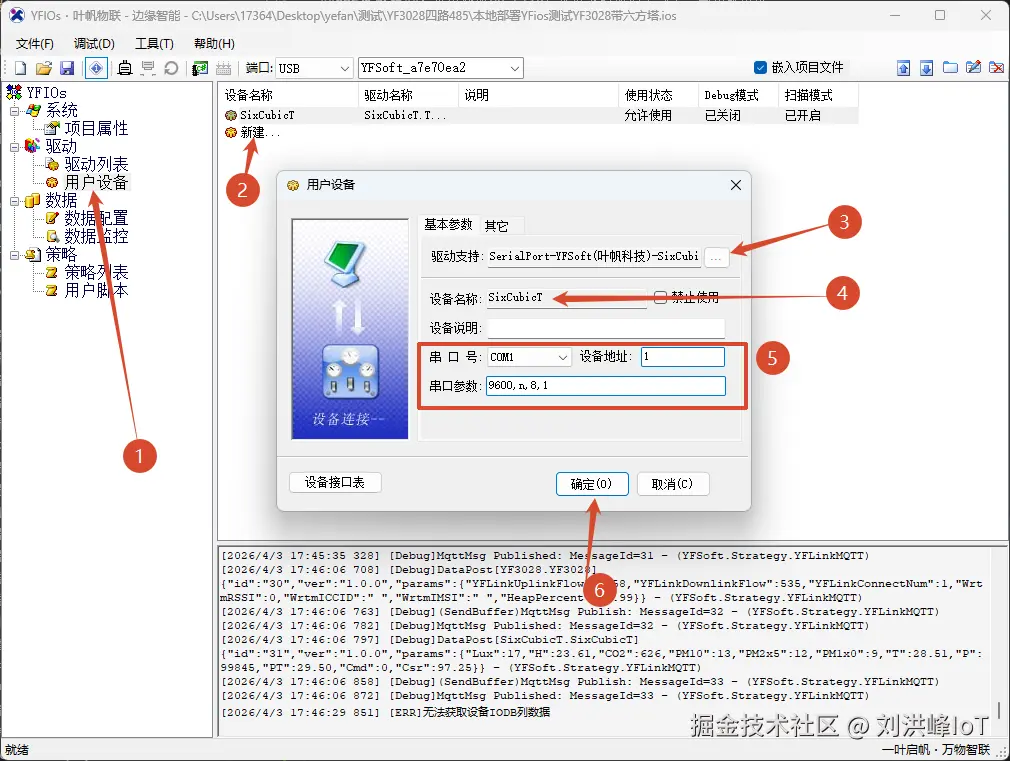

- 在边缘智能工具中添加六方塔用户设备,并配置设备参数（波特率、设备地址等）

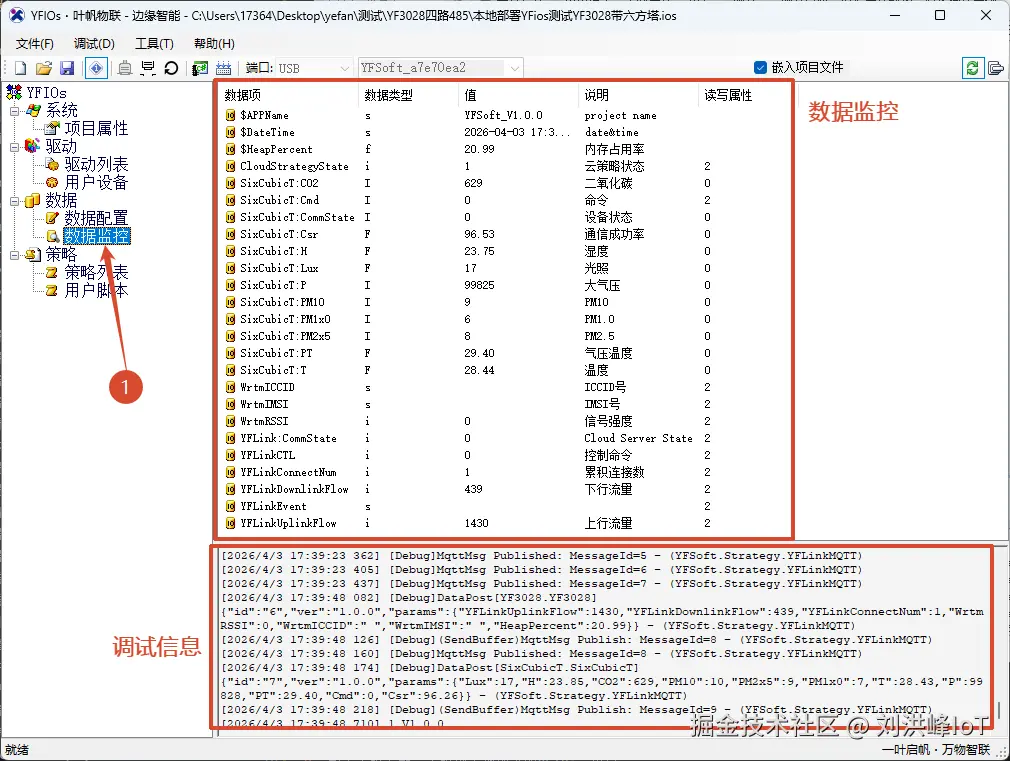

2.3 查看实时数据
- 打开边缘智能工具，连接YF3028网关设备
- 进入"数据监控"界面
- 选择六方塔设备
- 即可查看各项传感器的实时数据
:::tip 提示 如果看不到数据，请检查：
- RS485接线是否正确
- 设备地址是否配置正确
- 波特率是否匹配
- 用户设备的串口选择YF3028网关的串口,481_A1和485_B1使用的是串口1，485_A2和485_B2使用的是串口2。485_A3和485_B3使用的是串口5,485_A4和485_B4使用的是串口6。 :::
3. 本地部署YFIOs云端平台
YFIOs云端平台支持多种部署方式，您可以根据实际需求选择合适的方案：
3.1 选择部署方式
:::tip 推荐 我们推荐使用Docker方式部署，这是最简单、最快捷的方法。 :::
请根据您的需求选择对应的部署文档：
- Docker方式部署（推荐）：Docker方式部署指南
- Ubuntu系统部署：Ubuntu平台部署指南
- Windows系统部署：Windows平台部署指南
3.2 部署后自动创建设备
YFIOs云端平台部署完成后，系统会自动创建以下设备：
- YF3020网关：默认标准网关设备
- 六方塔：默认环境监测设备
- YF3300网关：默认轻量级网关设备
- YF3610TH：默认温湿度监测设备
无需手动配置物模型，产品，设备，开箱即用！
4. 配置云端工具连接云平台
YFIOs·云端管理工具是YFIOs云端的物联网项目开发管理工具，用于管理物联网项目、设备和数据。
4.1 下载与安装
安装步骤：
- 下载压缩包并解压
- 运行.exe可执行程序
4.2 配置云平台连接
配置云平台是使用云端管理工具的第一步，通过导入配置文件实现与YFIOs平台的连接。
准备配置文件
有两种方式获取配置文件：
方式1：平台生成（推荐）
- 登录YFIOs物联平台
- 进入项目管理，生成项目秘钥（AccessKey ID 和 AccessKey Secret）

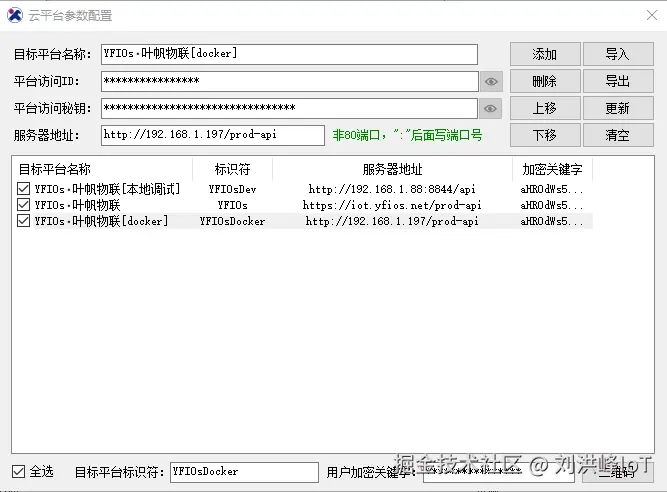

- 启动 YFIOs 云端管理工具。 点击顶部菜单栏【操作】，在下拉列表中选择【云平台配置】，即可弹出参数配置窗口。
平台访问Id填入AccessKey ID，平台访问密钥填入AccessKey Secret。
服务器地址，如果IP地址为192.168.1.197，则填入：http://192.168.1.197/prod-api;
其他字段任意填写即可。
方式2：直接导入
- 若已预先获取XML配置文件，可直接使用
导入配置文件
- 打开云端管理工具
- 点击顶部菜单栏"操作 -> 配置云平台"
- 点击"导入"按钮，选择准备好的XML配置文件
- 系统自动验证配置文件有效性
- 验证通过后显示连接状态为"已连接"
:::tip 提示 详细操作请参考：YFIOs·云端管理工具使用指南 :::
5. 配置YF3028网关上云
本节将介绍如何配置YF3028网关连接到云平台，使其能够将六方塔的传感器数据上传到云端。
5.1 获取设备四元组信息
四元组信息是设备连接云平台的身份凭证，包括：项目ID、产品ID、设备ID、设备Key。
您可以通过以下两种方式获取四元组信息：

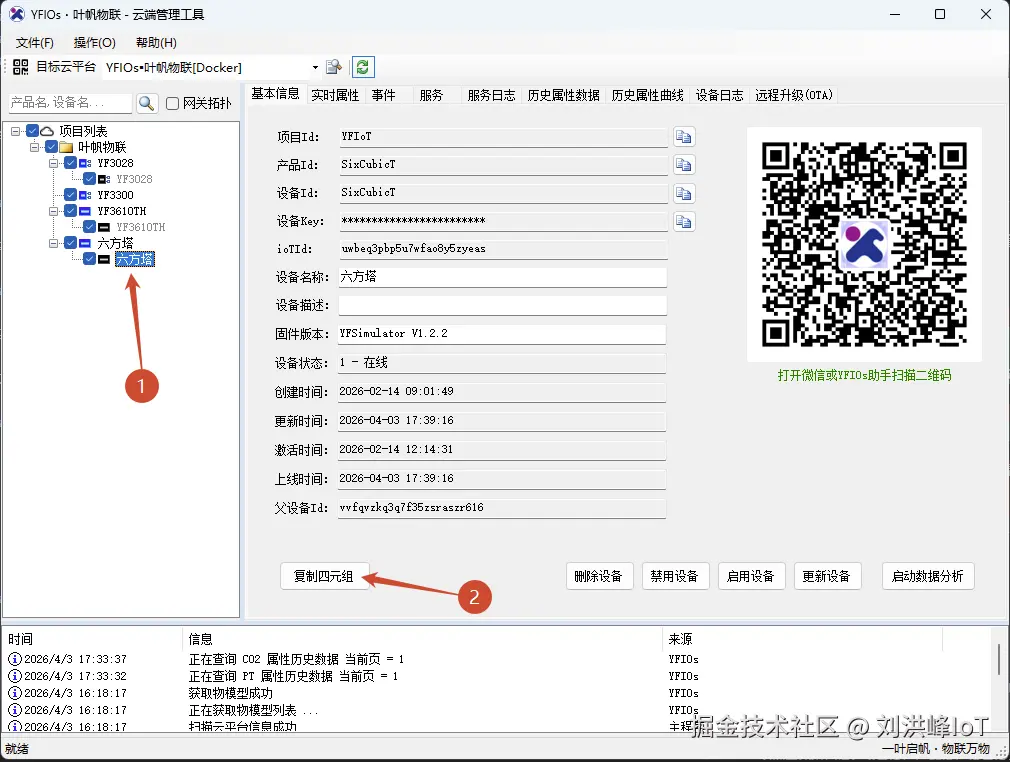

方式1：通过云端管理工具获取
YF3208同理
方式2：通过云端平台获取
在云端平台上，您可以通过以下步骤获取四元组信息：
- 登录YFIOs云端平台
- 进入设备管理界面
- 找到YF3028网关设备点击详情
- 复制四元组信息（项目ID、产品ID、设备ID、设备Key）
:::tip 提示 YF3028网关作为网关设备，六方塔作为子设备，两者的四元组信息需要分别获取。 :::
5.2 配置YFIOs云平台的连接策略
在边缘智能工具中配置YFIOs云平台的连接策略，使YF3028网关能够连接到云平台。
操作步骤
步骤1：打开边缘智能工具
启动边缘智能工具，进入主界面。
步骤2：添加连接策略
- 在策略管理界面，点击"新建"
- 选择"叶帆物联客户端"

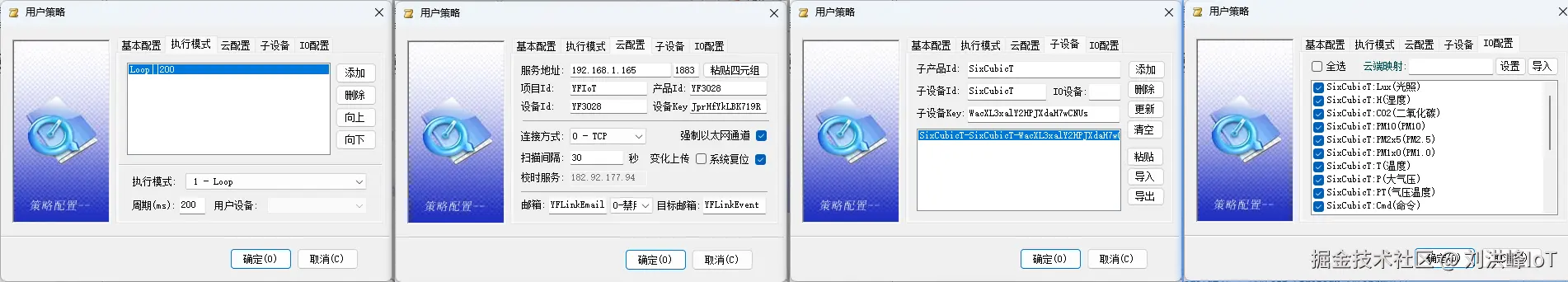

- 配置策略信息

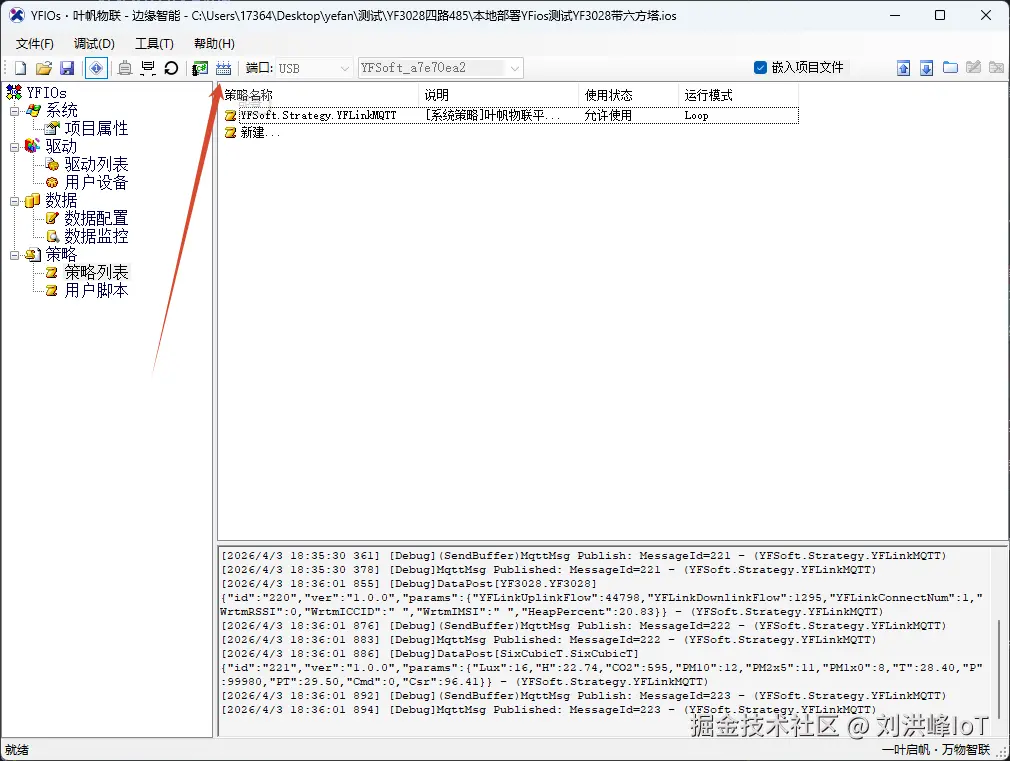

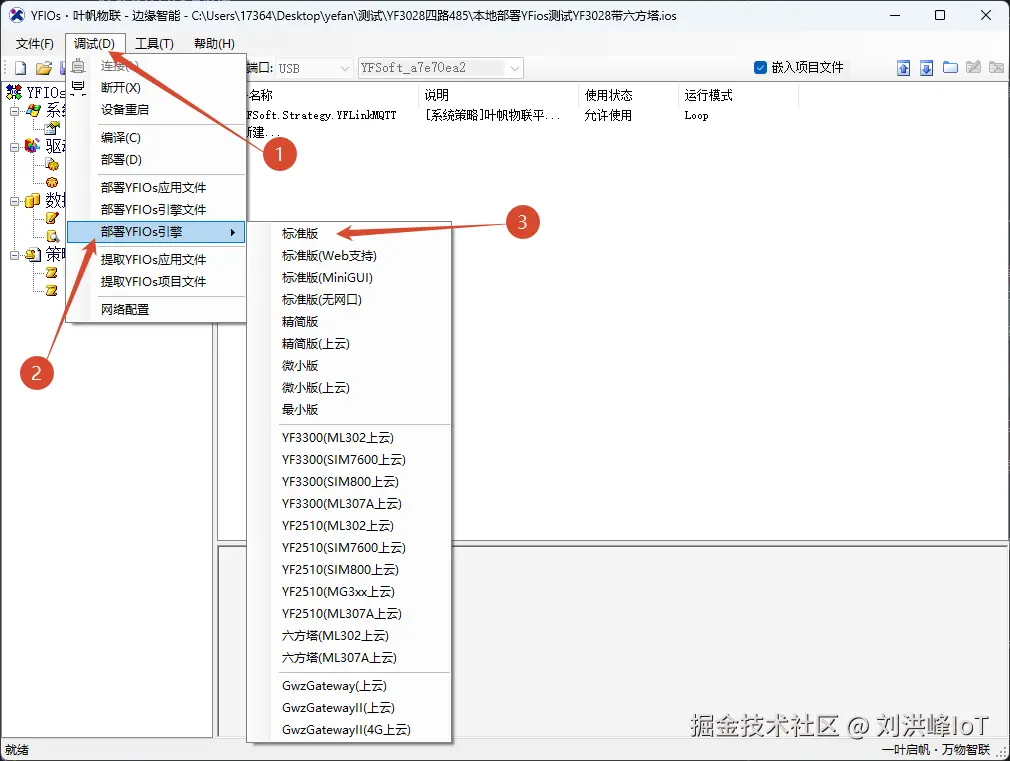

步骤3：部署引擎和部署程序
一般引擎默认已经部署，无需重复部署。
6. 查看在线状态和数据
连接成功后，可以通过云端工具查看设备的各种状态和数据。

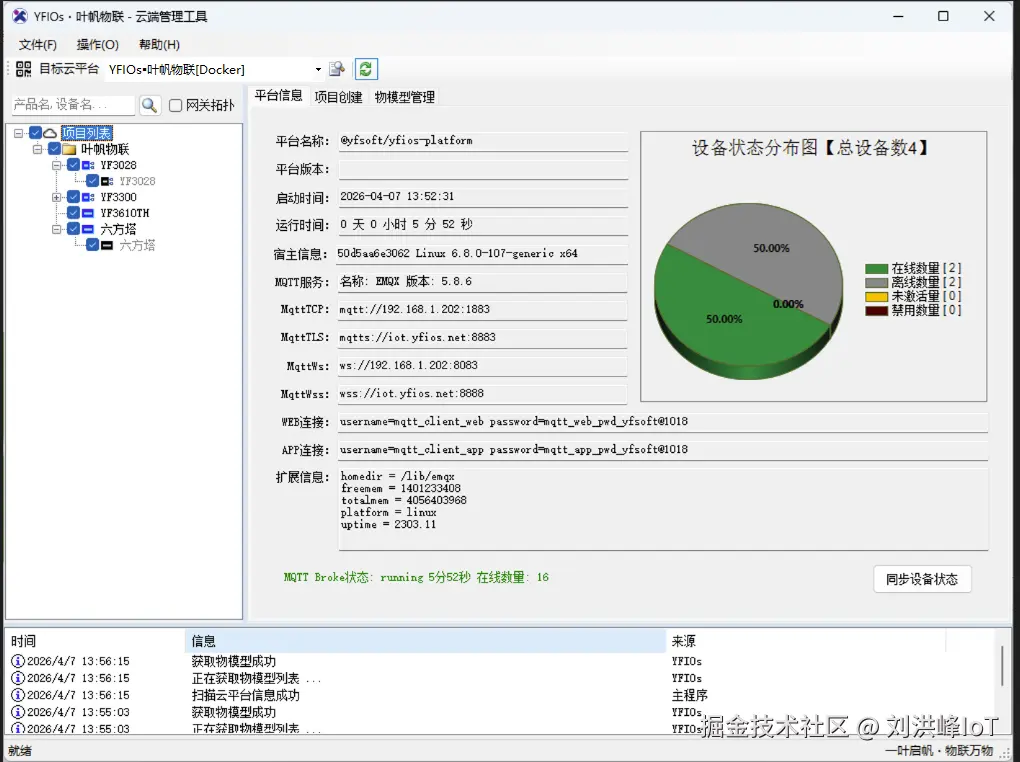

6.1 设备在线状态
在云端工具中可以查看设备的在线状态，确认设备是否成功连接到云平台。

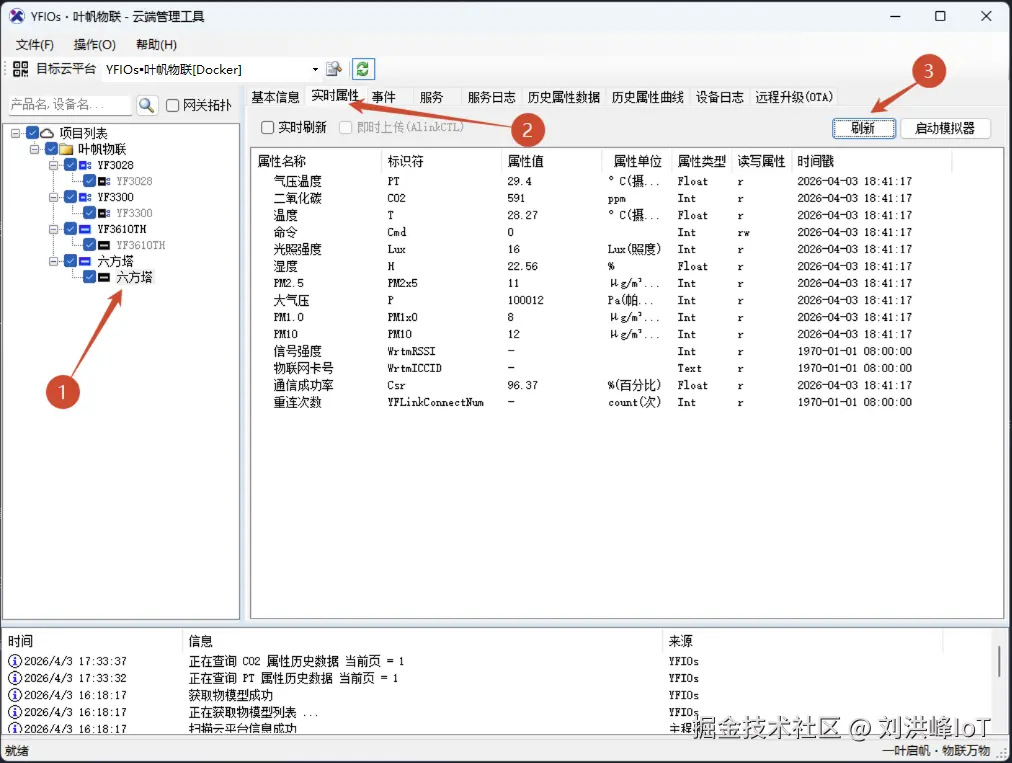

6.2 实时数据

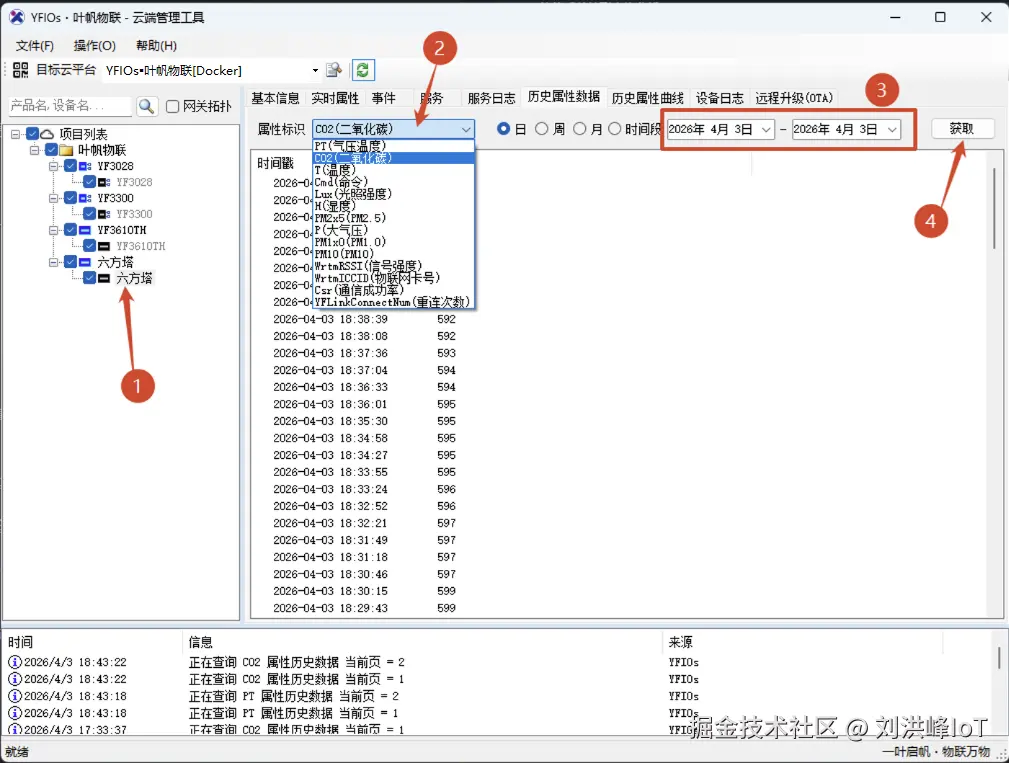

6.3 历史数据

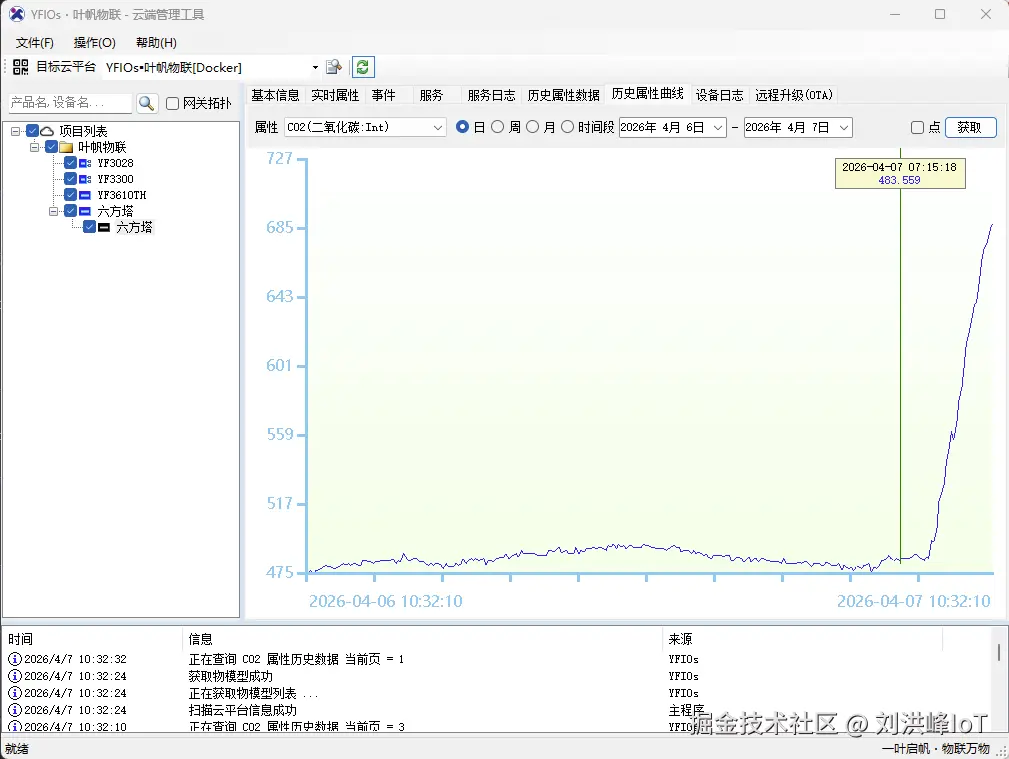

6.4 历史曲线
:::tip 提示 通过云端工具可以快速查看设备状态和数据，如需更详细的设备管理和数据分析功能，请登录云端平台。 :::

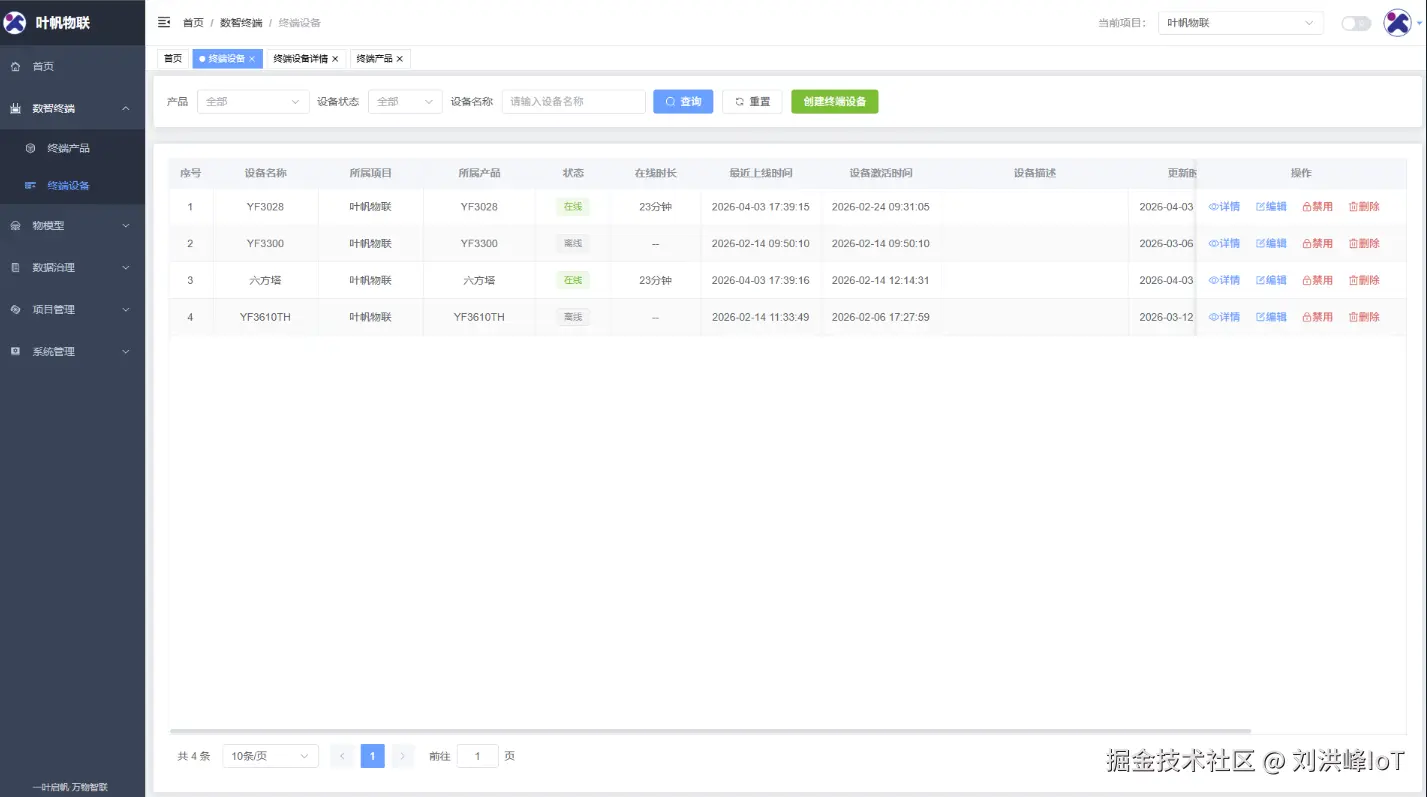

7. 云端平台查看设备信息
登录YFIOs云端平台，可以查看设备的详细信息和数据。

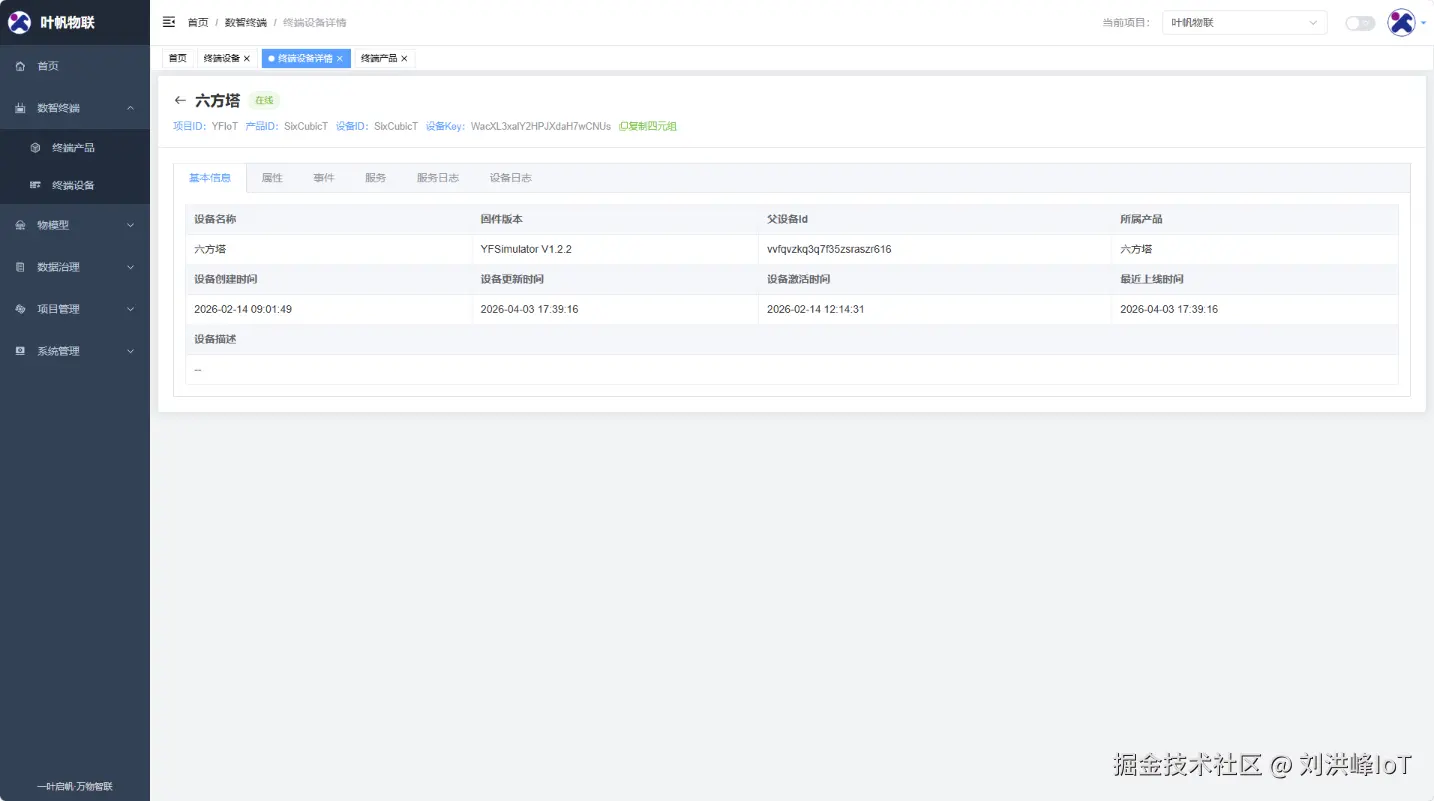

7.1 设备基本信息

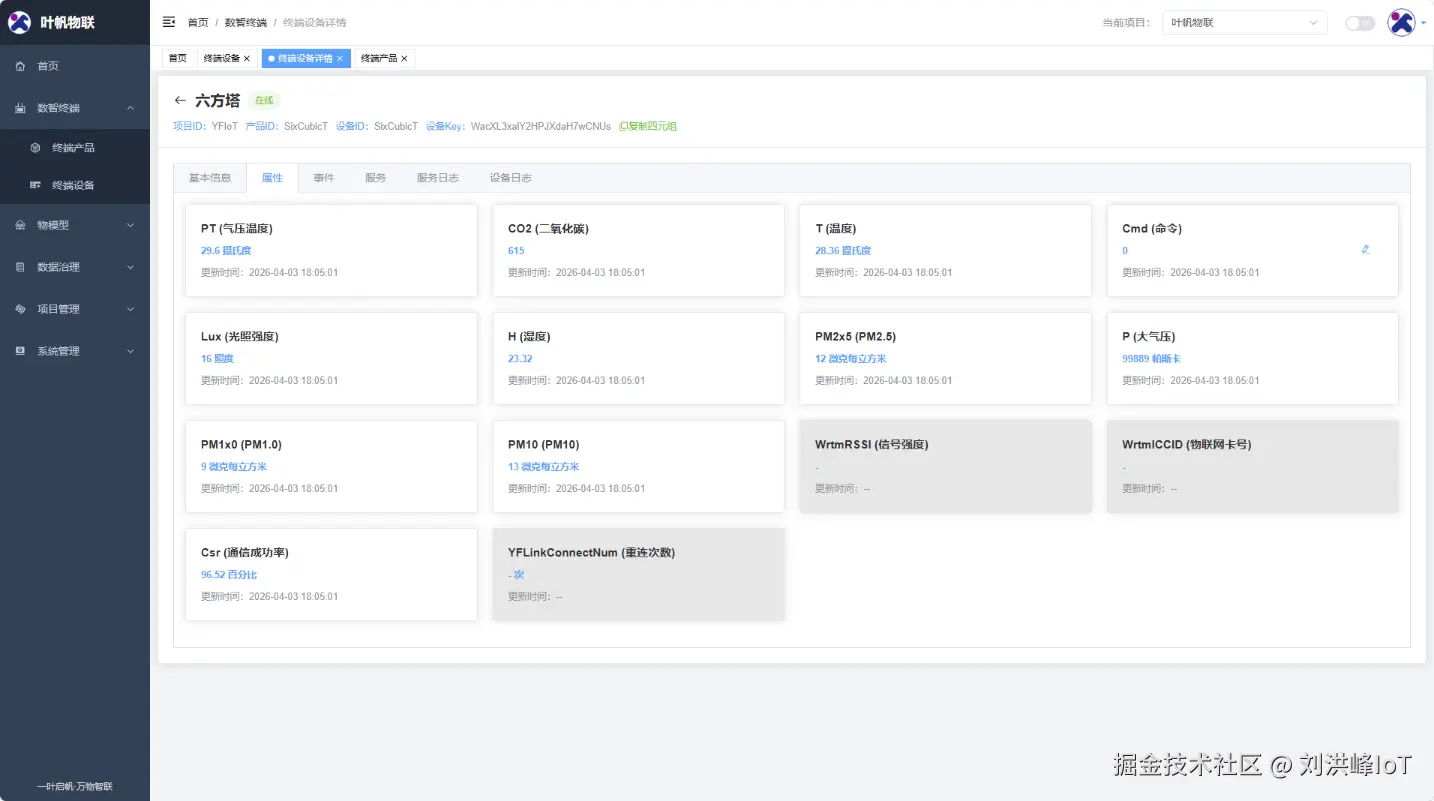

7.2 设备属性

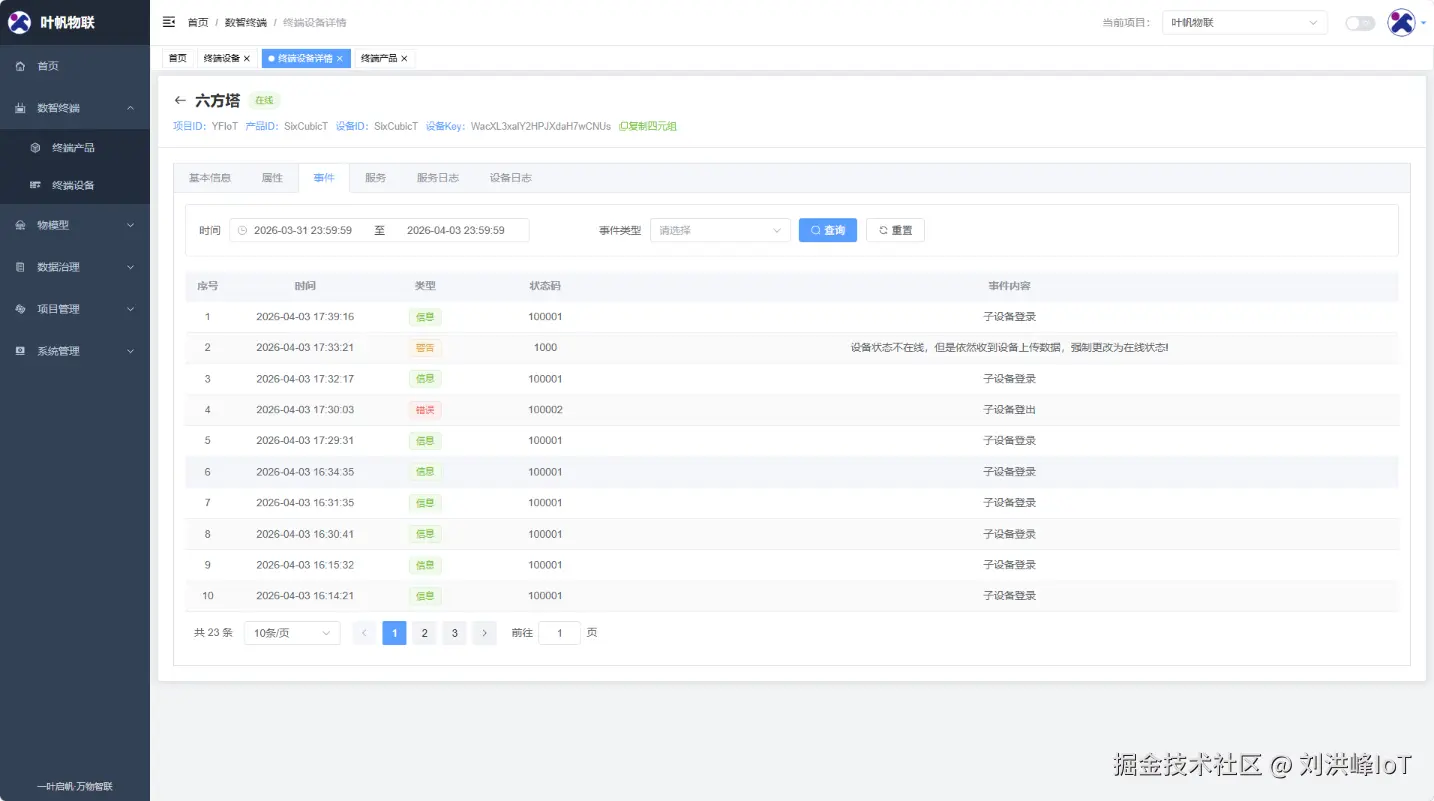

7.3 设备事件

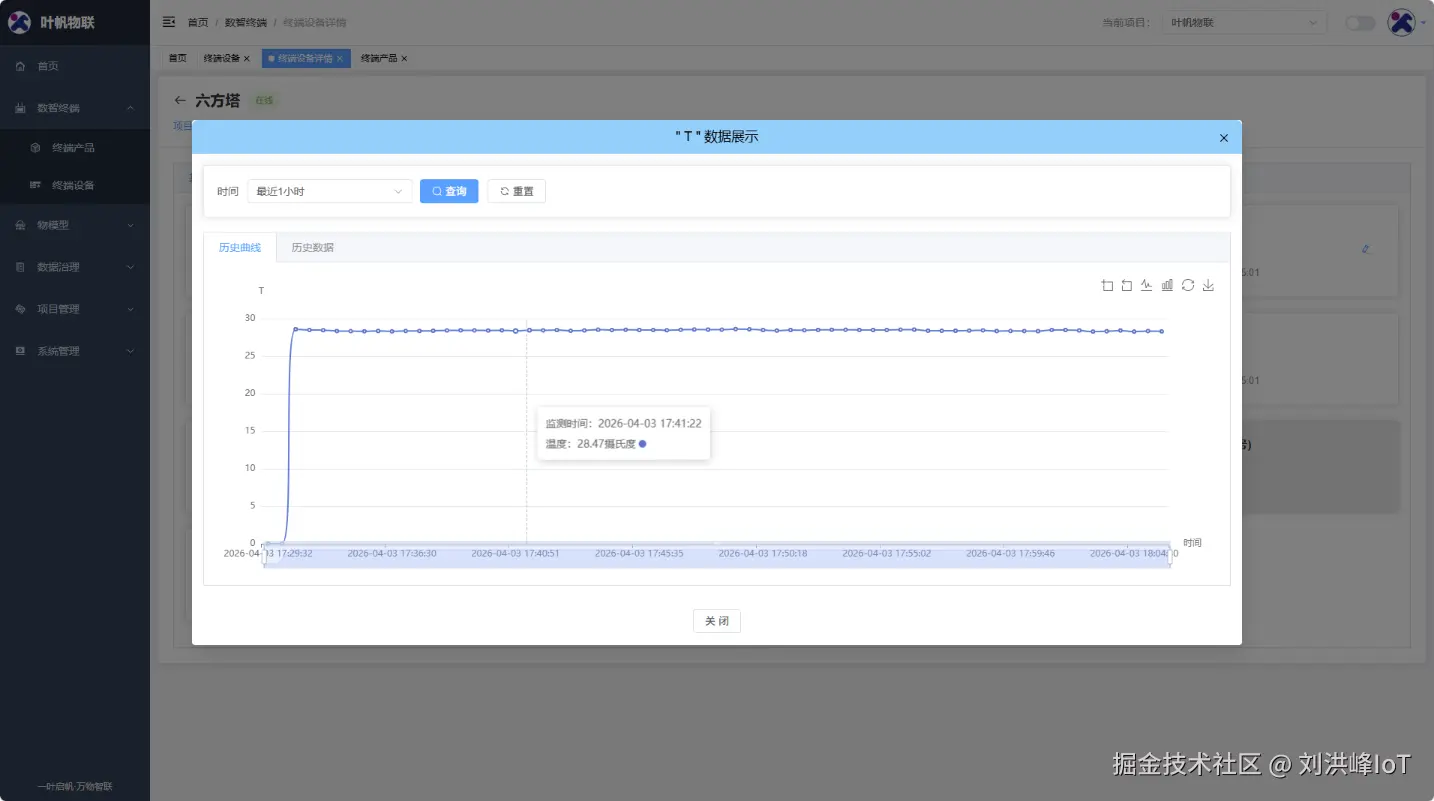

7.4 数据曲线

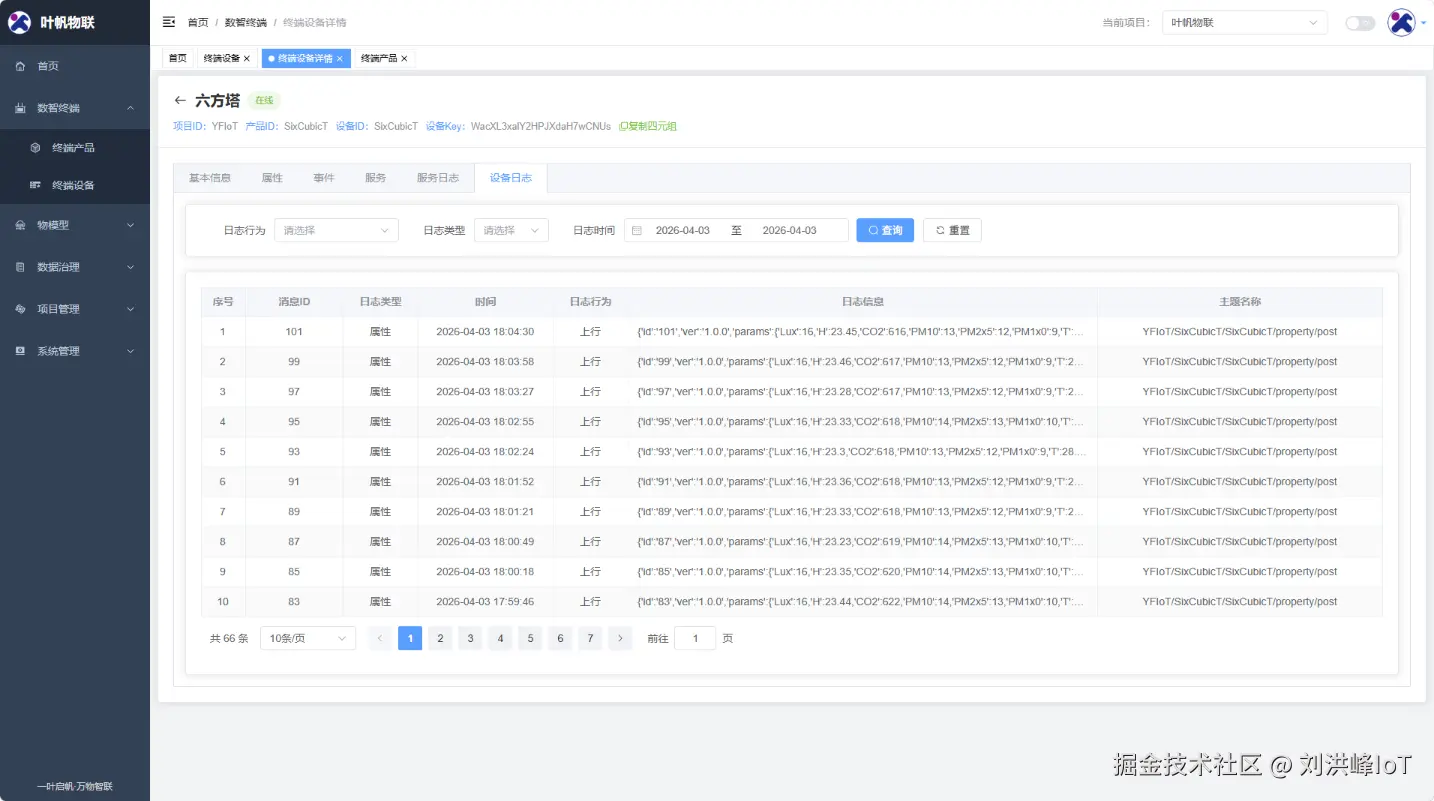

7.5 设备日志
8. 在云端平台创建数据点
数据点是用于记录和存储传感器数据的配置项。创建数据点后，系统会自动保存传感器采集的数据，方便后续查看历史数据和分析。
8.1 数据点的作用
- 数据存储：自动保存传感器采集的数据
- 历史查询：可以查询任意时间段的历史数据
- 数据分析：支持数据曲线展示和对比分析
- 数据导出：可以导出Excel报表
- 数据开放：将数据点公开给外部应用，支持数据共享和分析

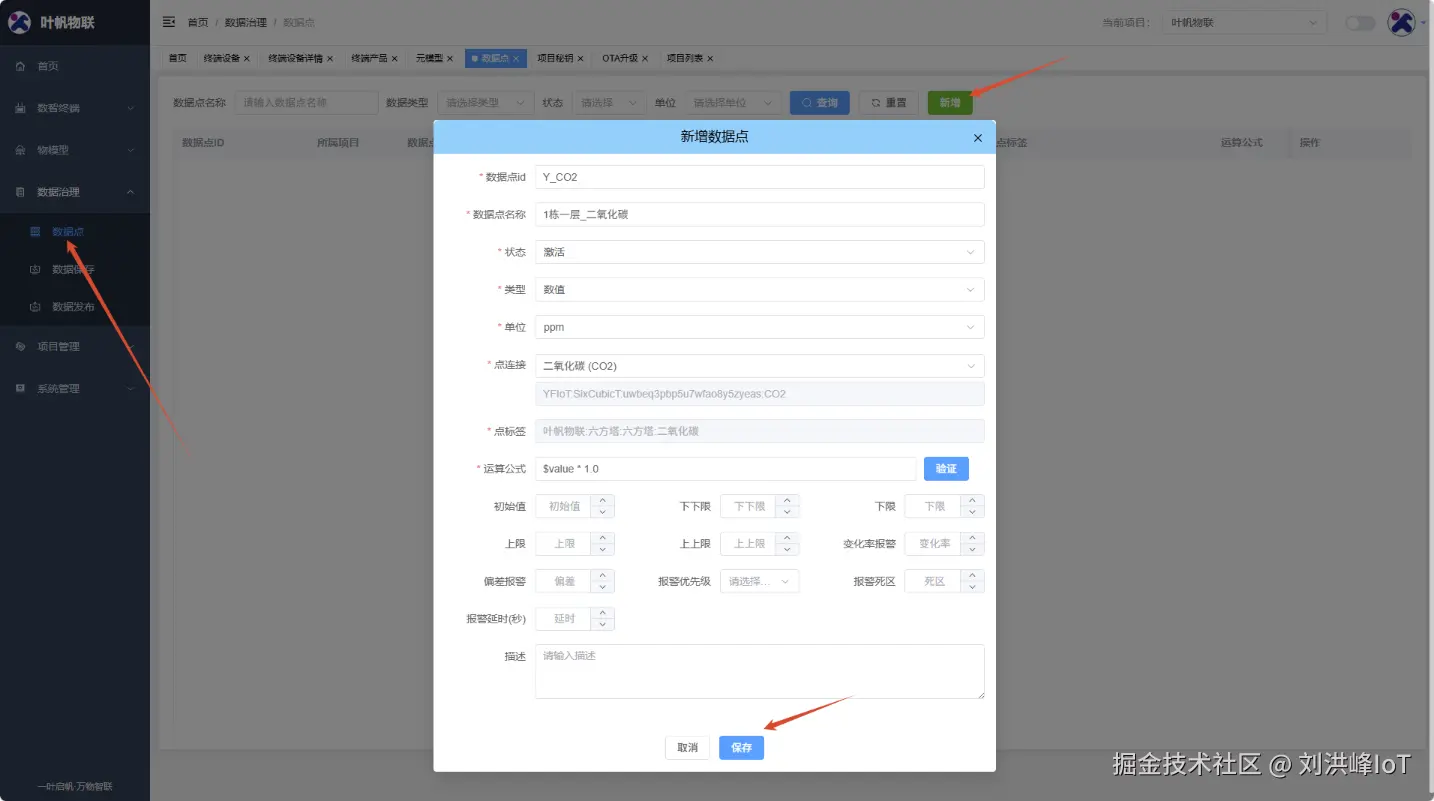

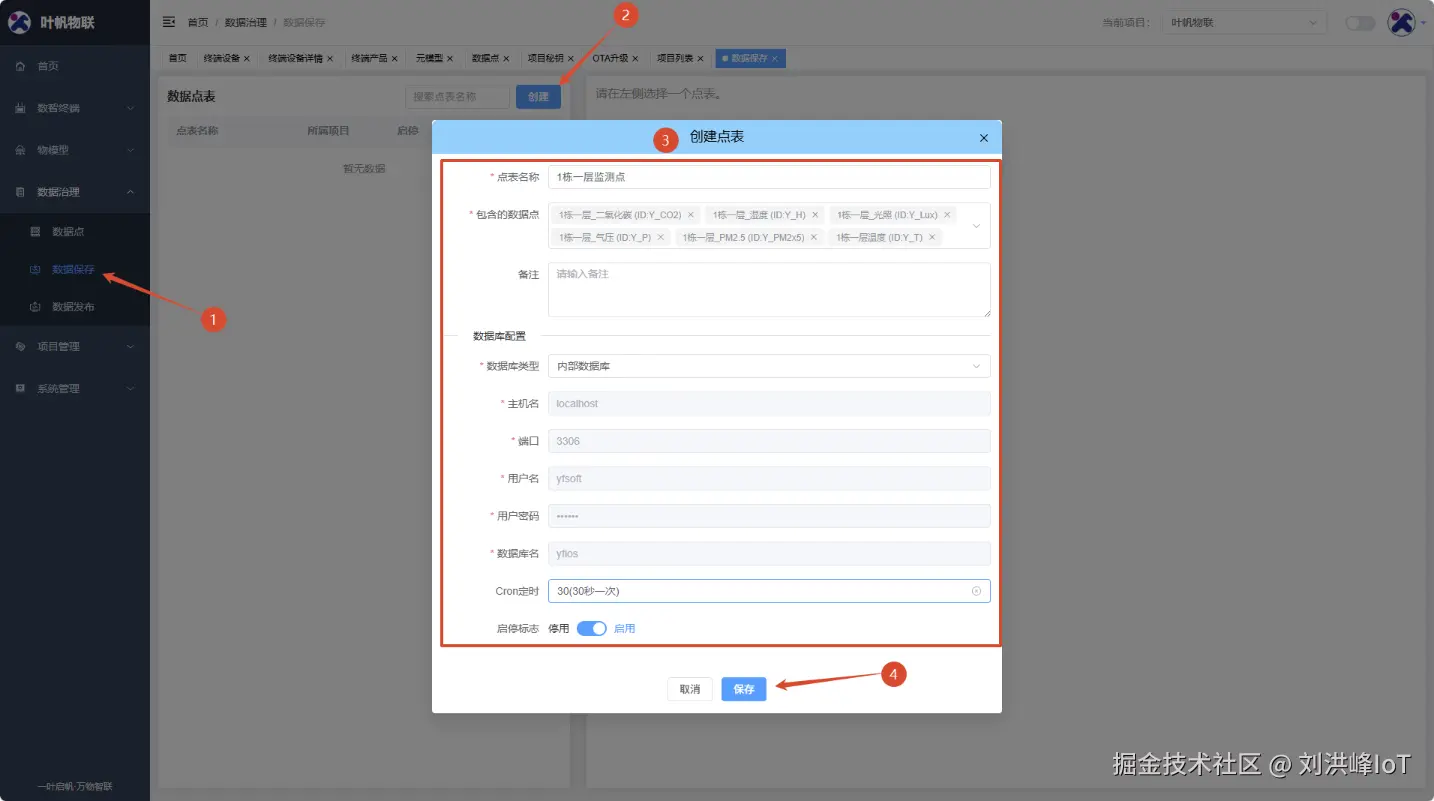

8.2 创建数据点步骤
步骤1：进入数据点管理
步骤2：配置数据点信息

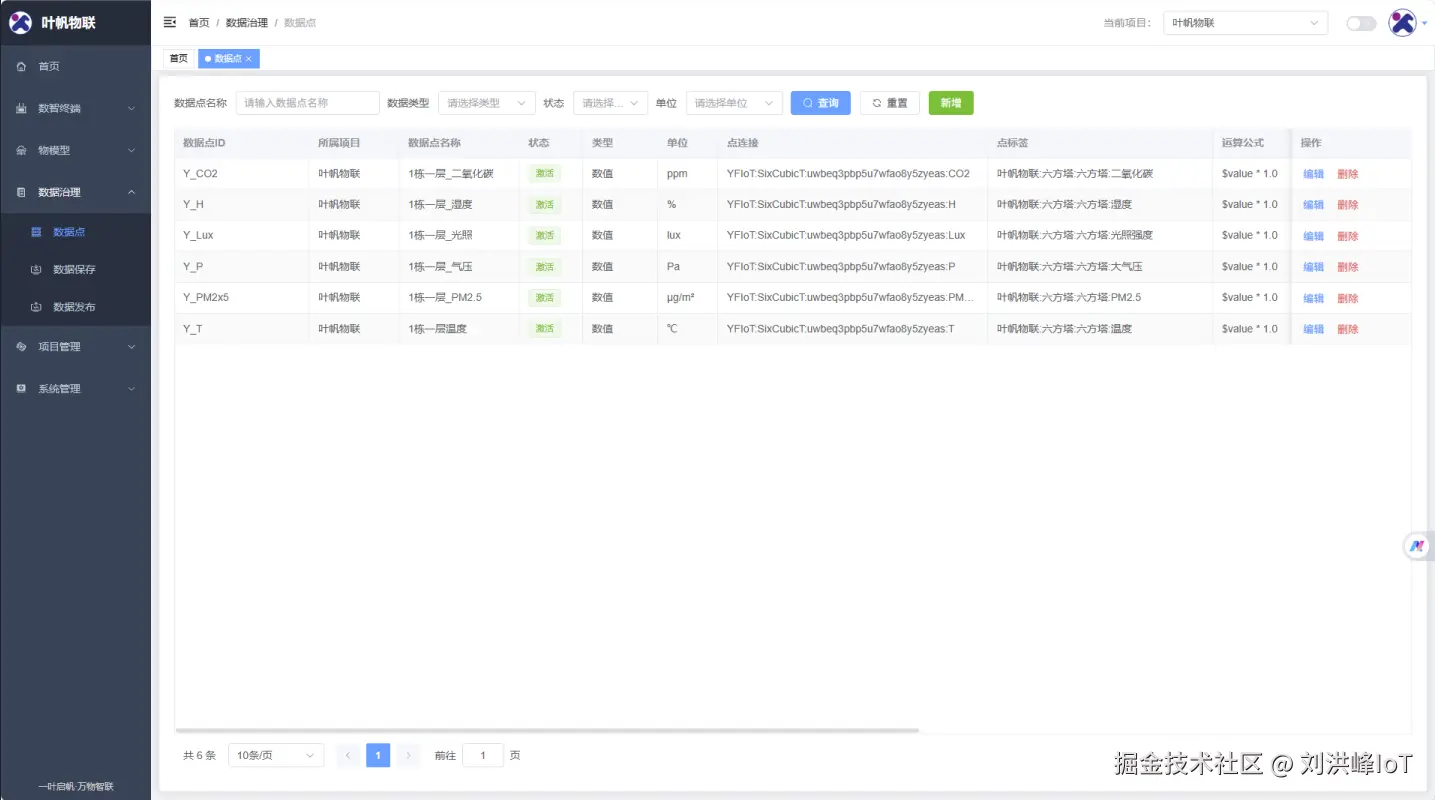

展示：六方塔可配置数据点展示
:::tip 提示 数据点创建后，系统会自动开始记录传感器数据。您可以在"历史数据"和"历史曲线"中查看保存的数据。 :::
9. 数据保存与查看
数据点创建后，系统会自动保存传感器采集的数据，您可以通过历史数据和历史曲线查看和分析数据。

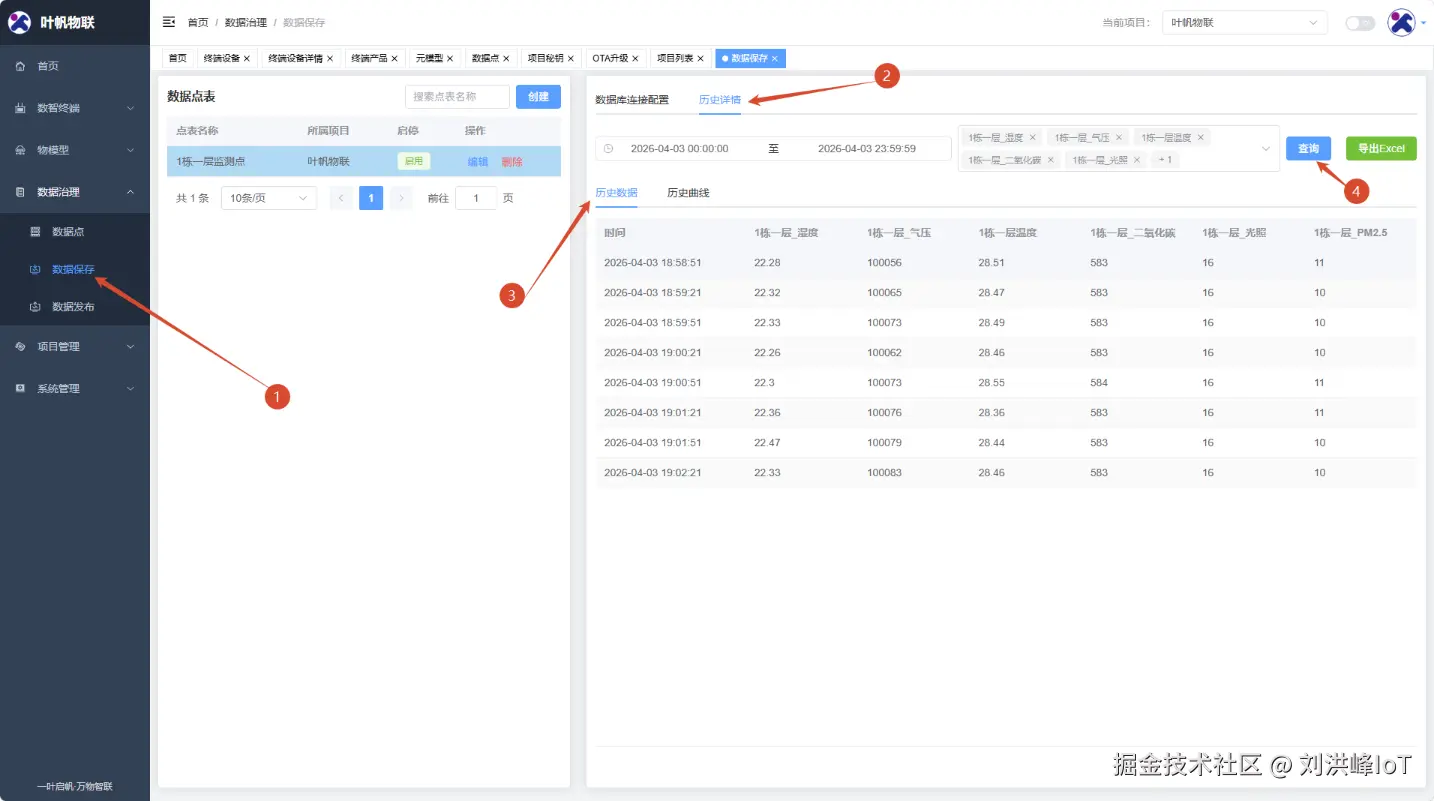

9.1 查看历史数据
在云端平台可以查看传感器采集的历史数据记录：
功能特点：
- 时间范围查询：可以查询任意时间段的历史数据
- 数据详情：查看每个数据点的采集时间、数值等信息
- 数据筛选：可以按数据点类型筛选查看
- 数据排序：按时间、数值等排序

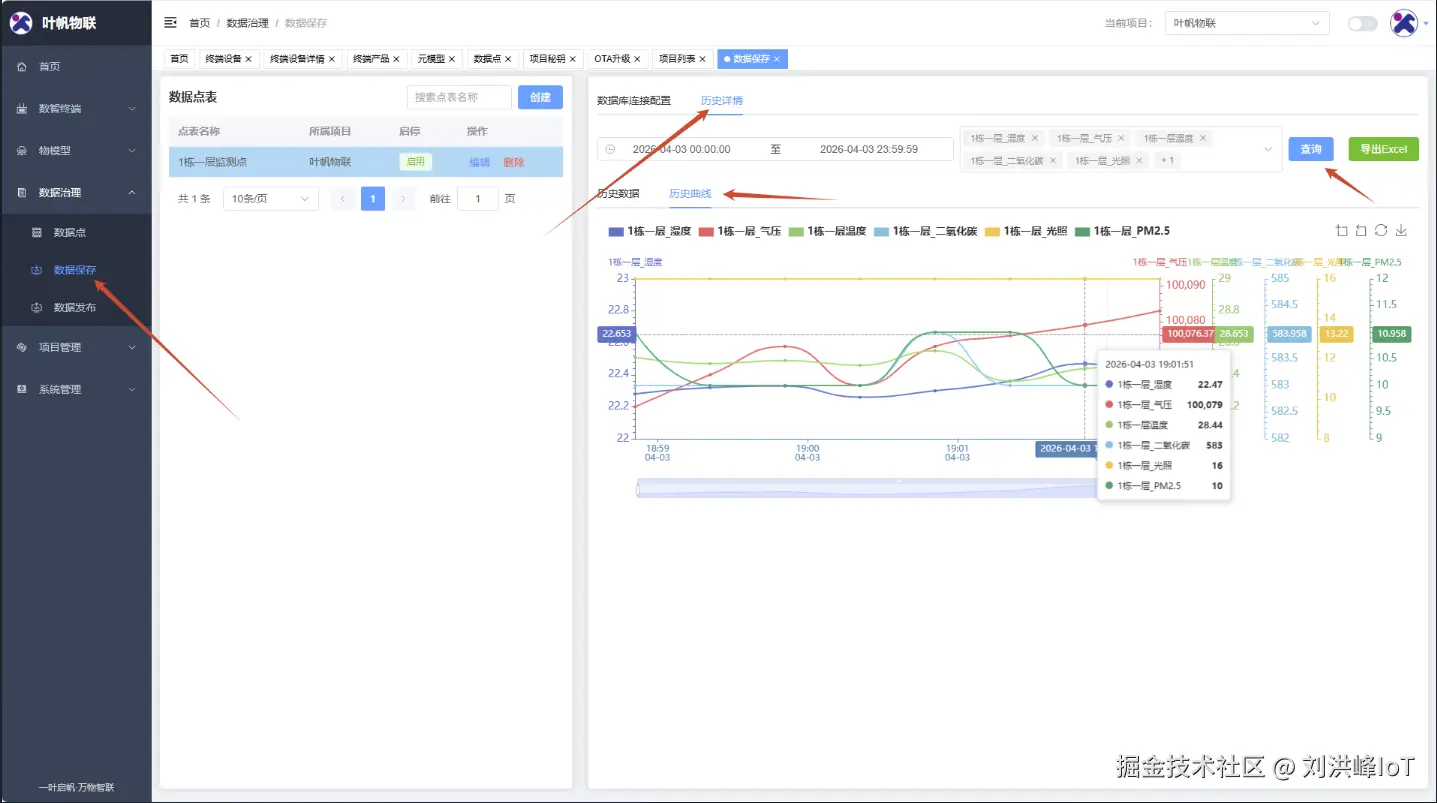

9.2 查看历史曲线
通过历史曲线可以直观地查看数据变化趋势：
功能特点：
- 可视化展示：通过图表直观展示数据变化趋势
- 多数据点对比：支持同时查看多个传感器的数据曲线
- 时间范围调整：可以设置查看的时间范围
- 缩放和拖动：支持图表缩放和拖动查看细节
- 数据导出：可以导出曲线数据
:::tip 提示
- 历史数据适合查看具体的数据值和记录时间
- 历史曲线适合分析数据变化趋势和对比不同传感器数据 :::

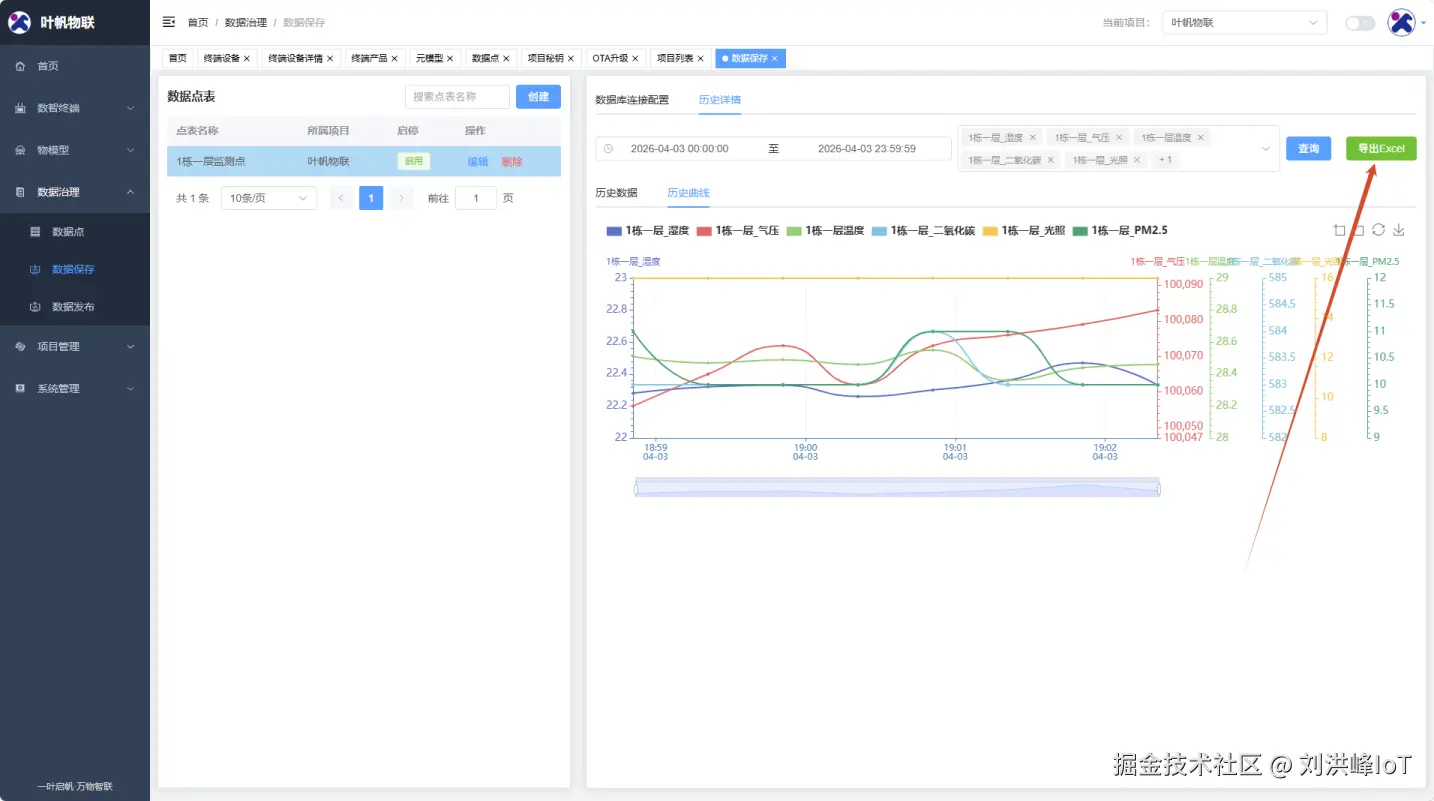

10. 导出Excel报表
通过云端平台的数据治理功能，可以将传感器历史数据导出为Excel文件，方便进行数据分析和报表制作。
10.1 导出步骤

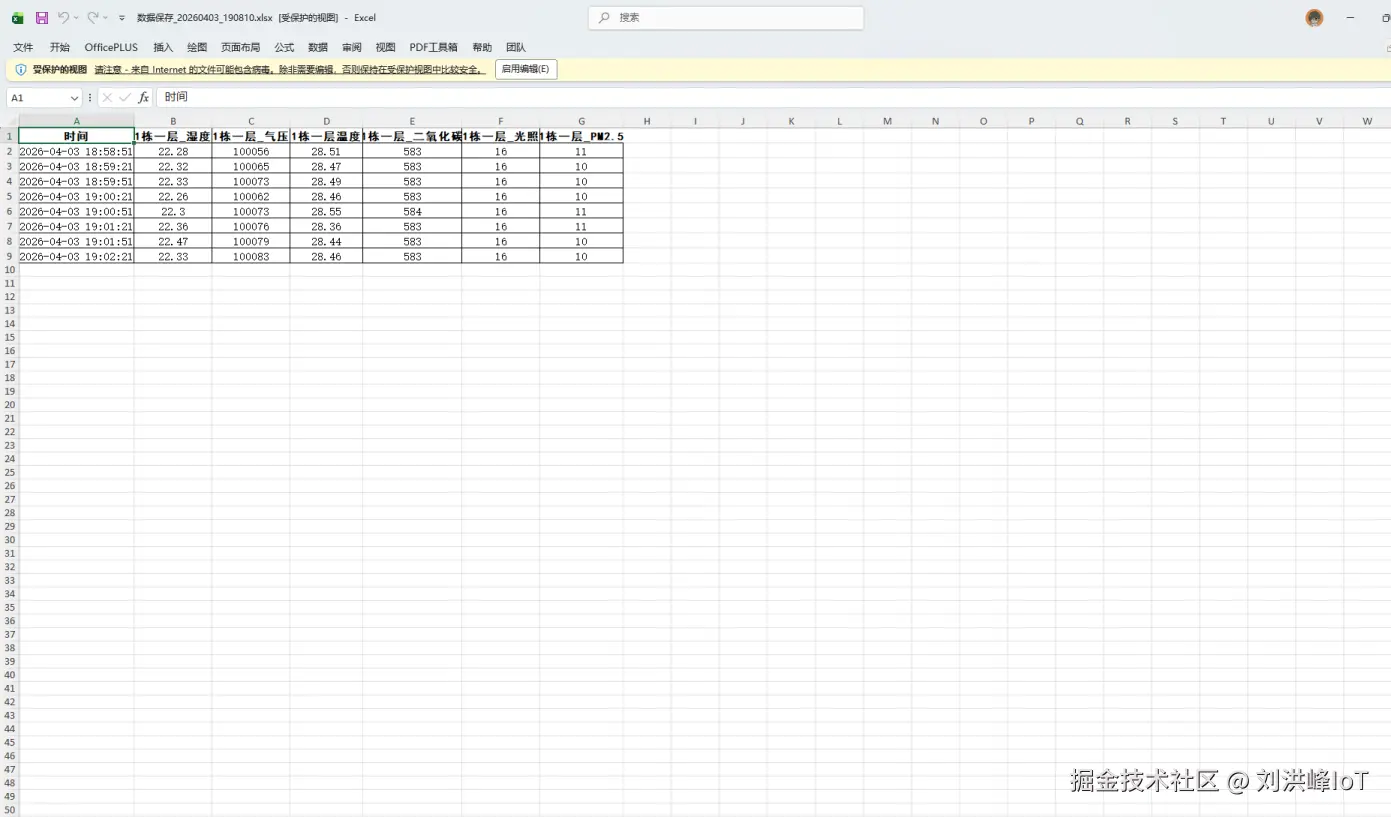

10.2 Excel文件内容
10.3 应用场景
导出的Excel文件可用于：
- 数据分析：使用Excel或其他数据分析工具进行深度分析
- 报表制作：制作日报、周报、月报等数据报表
- 长期存档：保存历史数据，满足合规要求
- 系统集成：与其他业务系统对接，实现数据共享
:::tip 提示
- 建议定期导出数据，做好数据备份
- 导出时间范围不宜过长，以免文件过大
- 可以使用Excel的数据透视表功能进行数据分析 :::
