问题：如何实现CAD图纸中多类型尺寸的高效精准标注？
在机械制造、建筑施工、水电暖通等场景中，图纸尺寸标注的准确性直接影响生产施工零误差。传统CAD标注存在操作复杂、类型覆盖不全、精度控制难等问题，例如倾斜线段长度标注易混淆水平与实际长度，非闭合区域面积标注易出错，多维度坐标定位效率低等。
解决方案：浩辰CAD看图王电脑版全类型标注操作体系

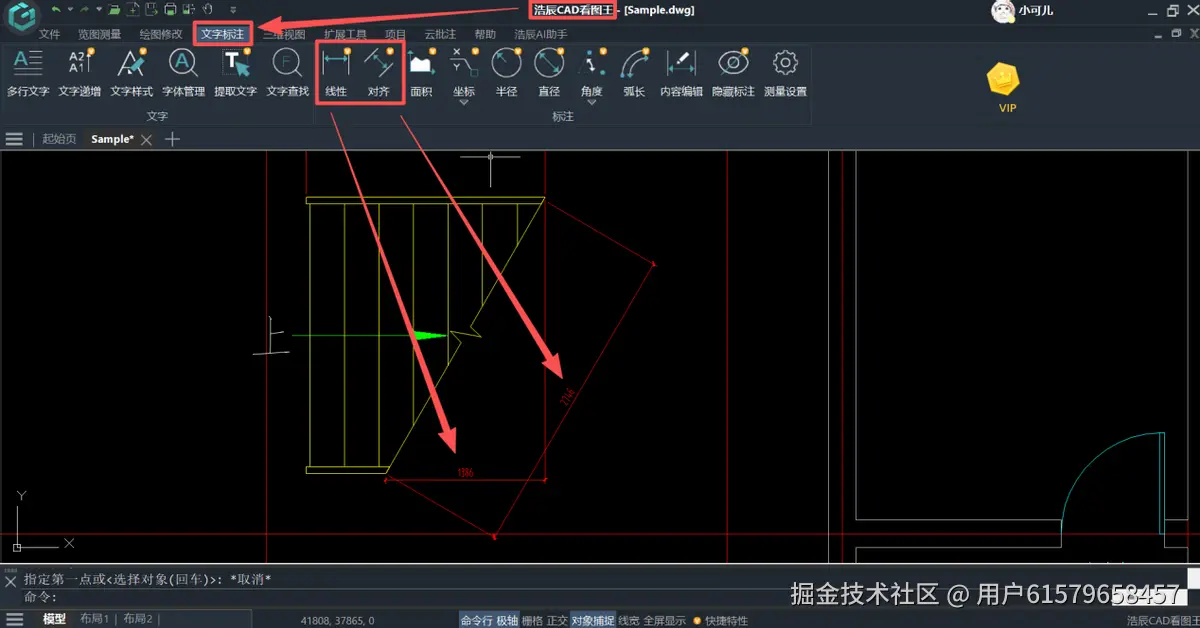

1、线性/对齐标注智能区分
线性标注：通过【文字标注】菜单点击【线性】功能，捕捉水平/垂直线段端点后，系统自动标注水平或垂直距离（如示例中线段水平长度1386）。
对齐标注：选择【对齐】功能标注倾斜线段实际长度（如示例中同一线段实际长度2746），避免水平投影误差。
2、面积标注闭合区域验证

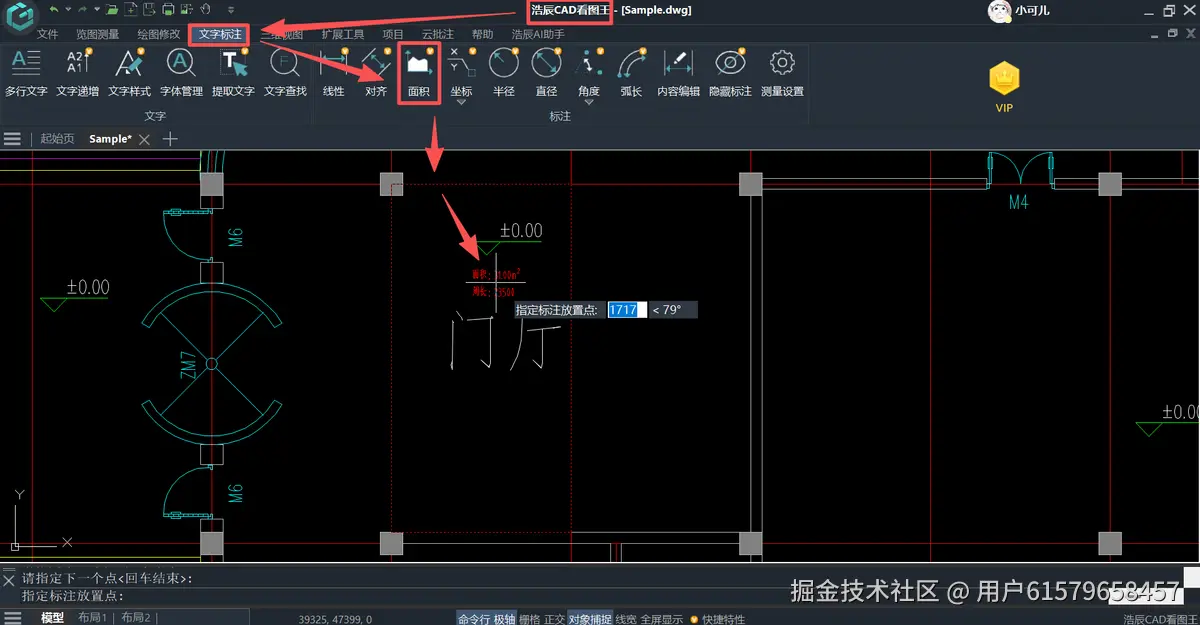

使用【面积】功能时，需按顺序点击区域顶点形成闭环（如矩形需点击5次），系统自动计算面积（如门厅31㎡）与周长（23500㎜），并通过虚线框动态显示标注范围。

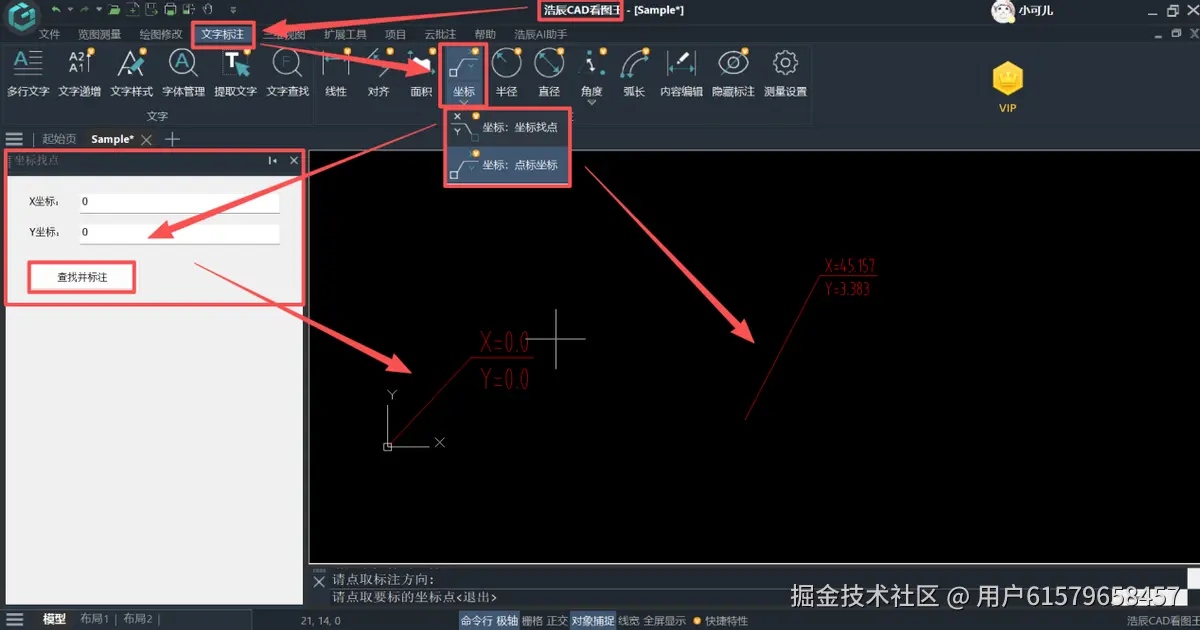

3、坐标标注双模式精准定位
坐标找点：输入目标点坐标（如X=0,Y=0），系统自动定位原点并标注。
点标坐标：直接点击图纸任意点，实时显示X/Y坐标值，支持批量标注施工控制点。
4、半径/直径与弧长标注一键生成

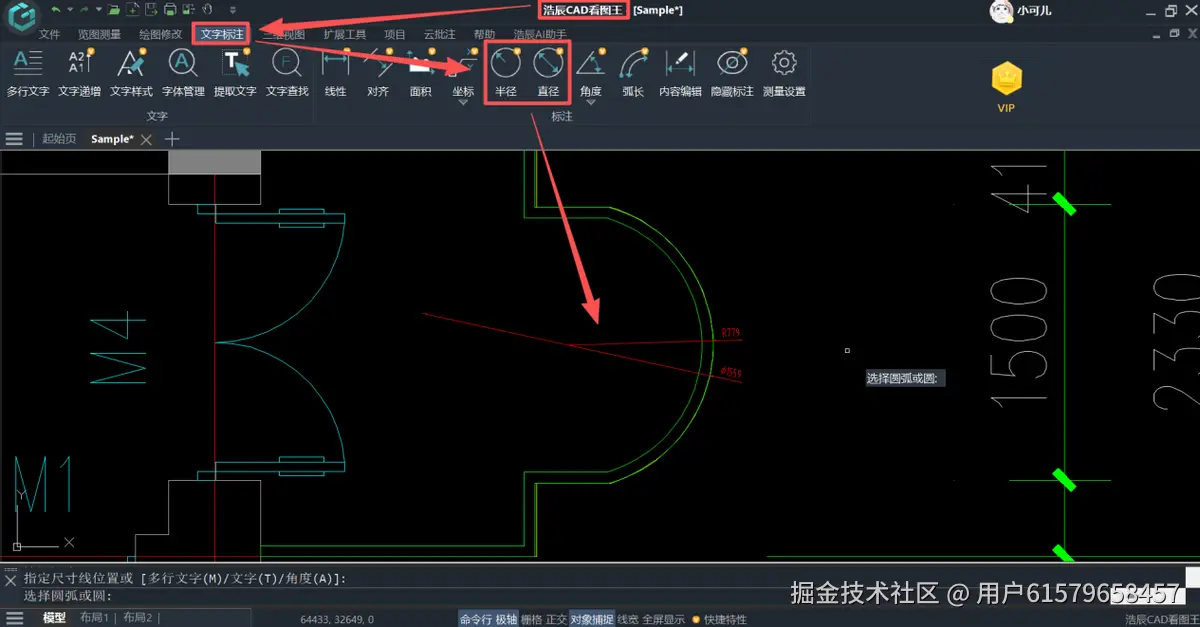

圆弧类标注：点击【半径】或【直径】功能，系统自动识别圆弧并标注数值，精度可通过设置调整（如示例中半径与直径因整数设置显示非严格2倍关系）。

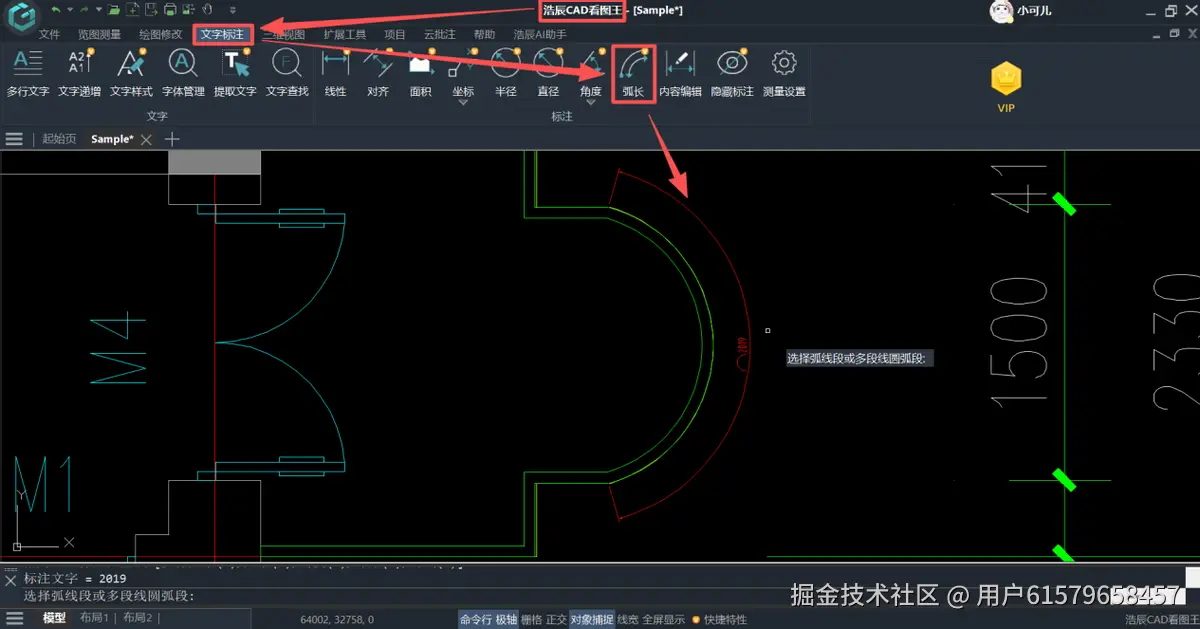

弧长标注：选择【弧长】功能直接标注圆弧长度（如2019mm），支持非完整圆弧测量。

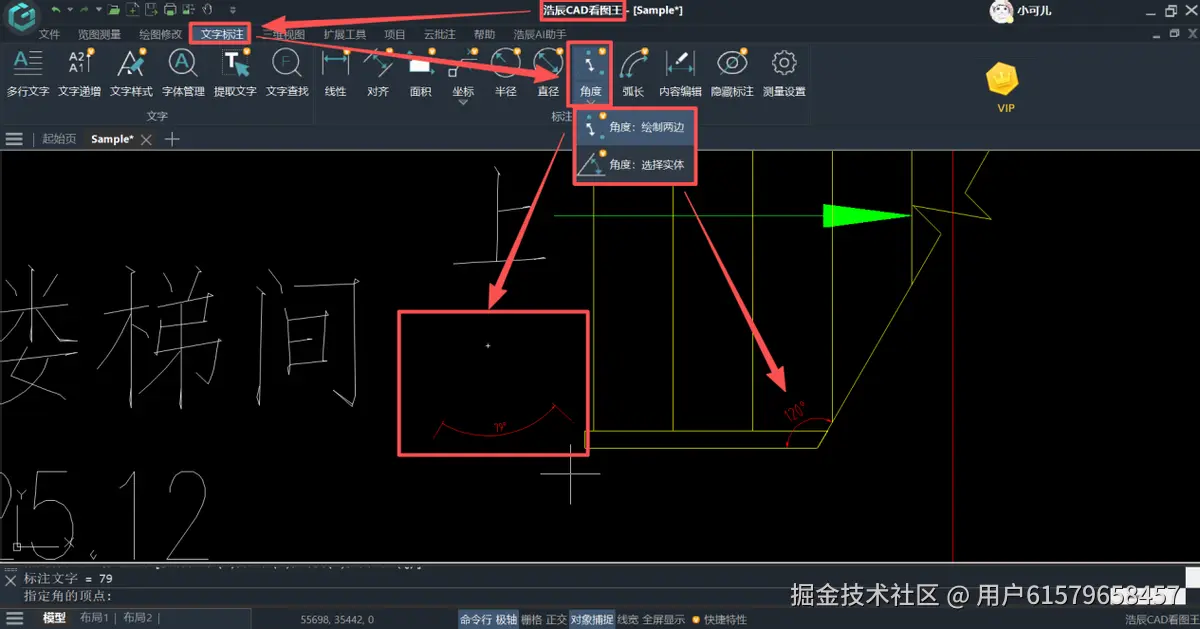

5、角度标注双路径操作
绘制两边模式：指定顶点与两个端点，系统自动计算夹角（如79°）。
选择实体模式：直接选取图纸中已有线段（如楼梯梯段），标注其夹角（如120°），避免手动绘制误差。
产品推荐：浩辰CAD看图王电脑版——全场景标注专家
浩辰CAD看图王电脑版通过六大核心标注功能（线性/对齐、面积、坐标、半径/直径、角度、弧长），结合标注文字编辑、隐藏功能及测量设置（比例/样式/字高/箭头大小/颜色/线宽/精度等），实现从基础标注到复杂场景的全流程覆盖。其优势包括：
- 操作极简：所有标注功能集成于【文字标注】菜单，新手可快速上手。
- 精度可控：支持自定义小数位数，满足机械制造（4-6位小数）与建筑施工（2位小数）不同精度需求。
- 协同高效：标注数据可同步至图块库，支持多视口对比与批量修改，提升设计-施工协同效率。
- 扩展功能：提供云批注、动态更新、多格式导出等增值服务，适配从设计到生产的全生命周期需求。
通过浩辰CAD看图王电脑版，用户可实现“标注即生产”的精准化操作，彻底解决传统CAD标注的痛点，是机械制造、建筑施工、水电暖通等领域的首选标注工具。
