在军事仿真与海洋装备领域，一个共识是：构建一套高保真的水下作战数字孪生系统，传统路径意味着长达数月甚至数年的定制开发、高昂的图形引擎授权费用，以及一支精通编程、图形学与业务逻辑的复合型团队。
但今天，一种新的开发模式正在颠覆这一过程。基于某中船系单位的实战项目脱敏模板，我们验证了一条路径：将水下作战数字孪生的构建，从“写代码造轮子”转变为“选模块做装配”。
本文将为你拆解这套生产线的四个核心工位：环境工位、装备工位、逻辑工位与数据工位。教你如何在几天内，将声呐探测、潜航器布放、磁场引爆等复杂战术流程，转化为可交互、可推演的三维模拟可视化应用。
完整可复用已脱敏的项目模板与配套视频教程，扫码领取。
第一部分-环境：1:1构建动态海洋战场
第一步：创建高精度海底地形

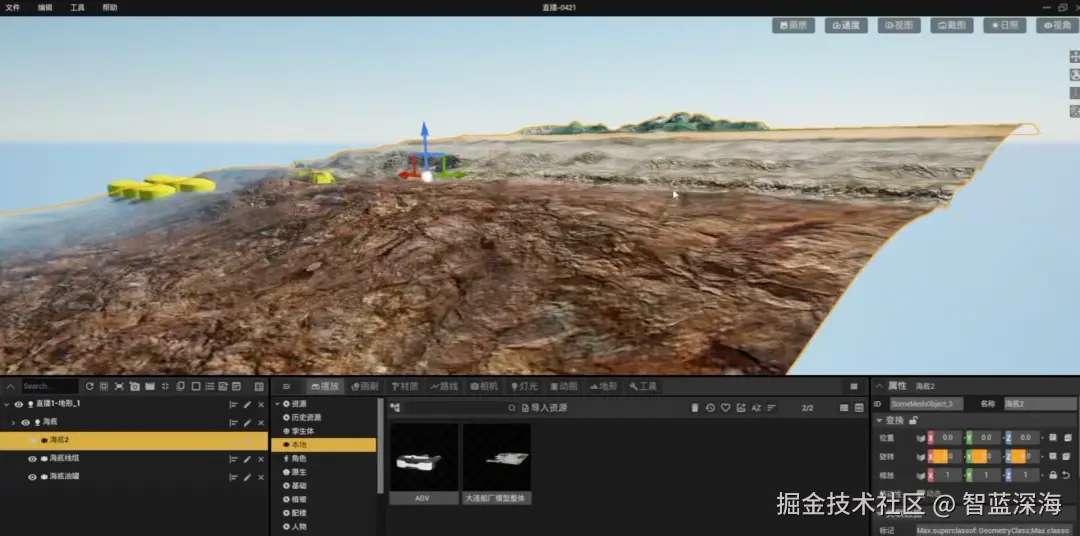

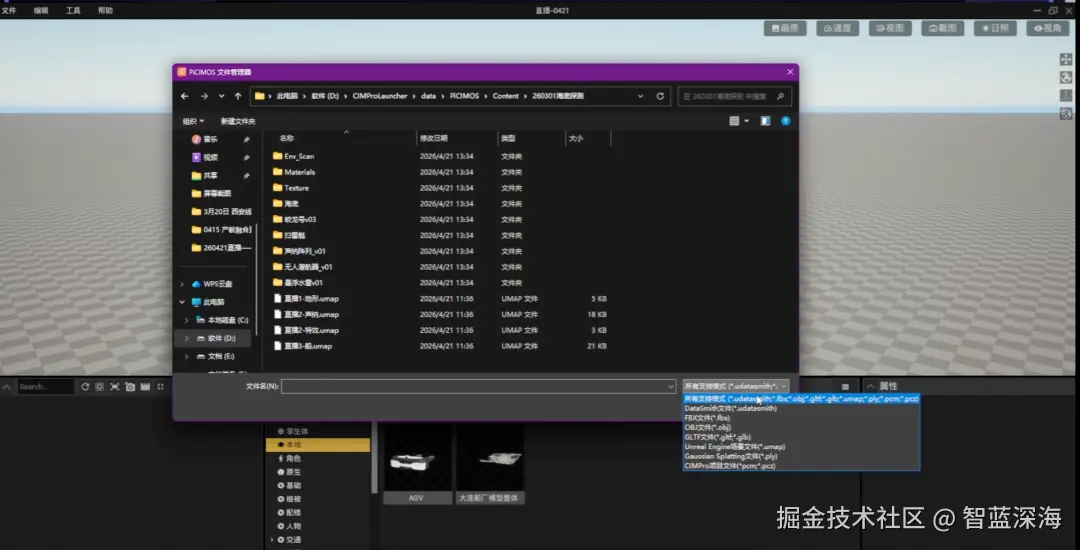

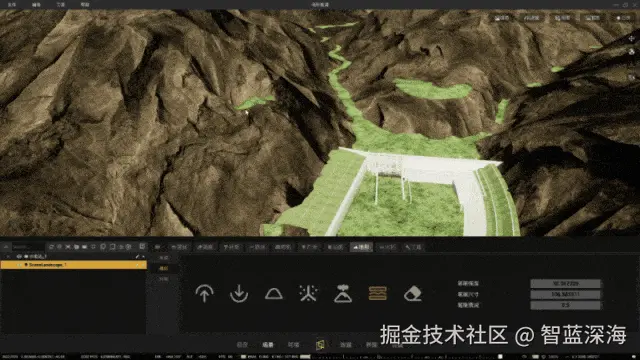

在“模型摆放”中，通过“本地导入”或“地形工具”创建海底场景。支持导入真实GIS地形数据（DEM、SHP），或使用内置地形雕刻工具手动塑造海沟、山脊等地貌。
关键点：导入后需调整地形高度（Z轴），使其与后续添加的“海洋系统”海平面（Z=0）正确匹配，形成自然的深浅过渡。
第二步：配置动态海洋与天气系统

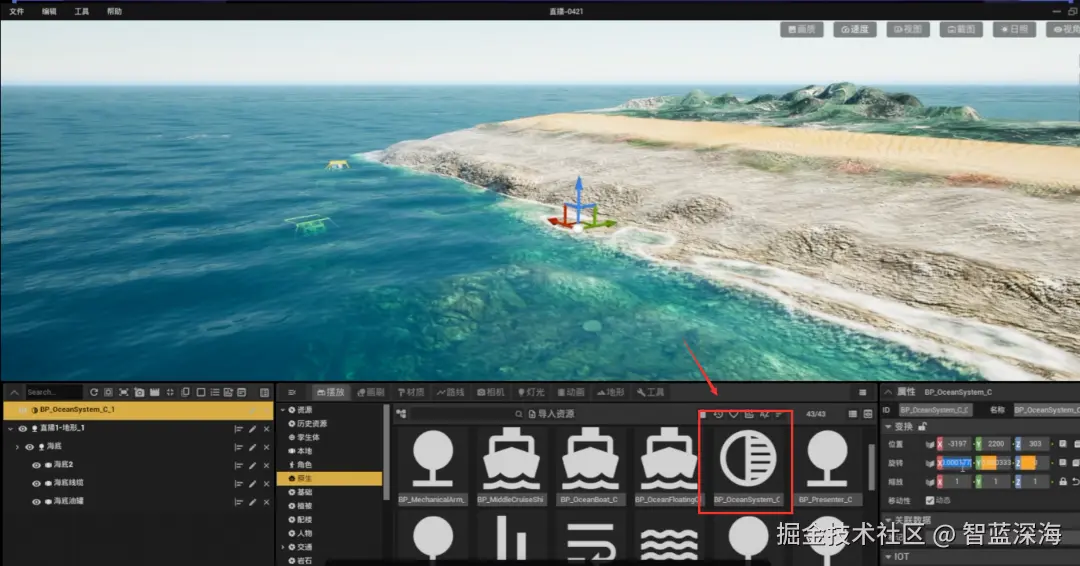

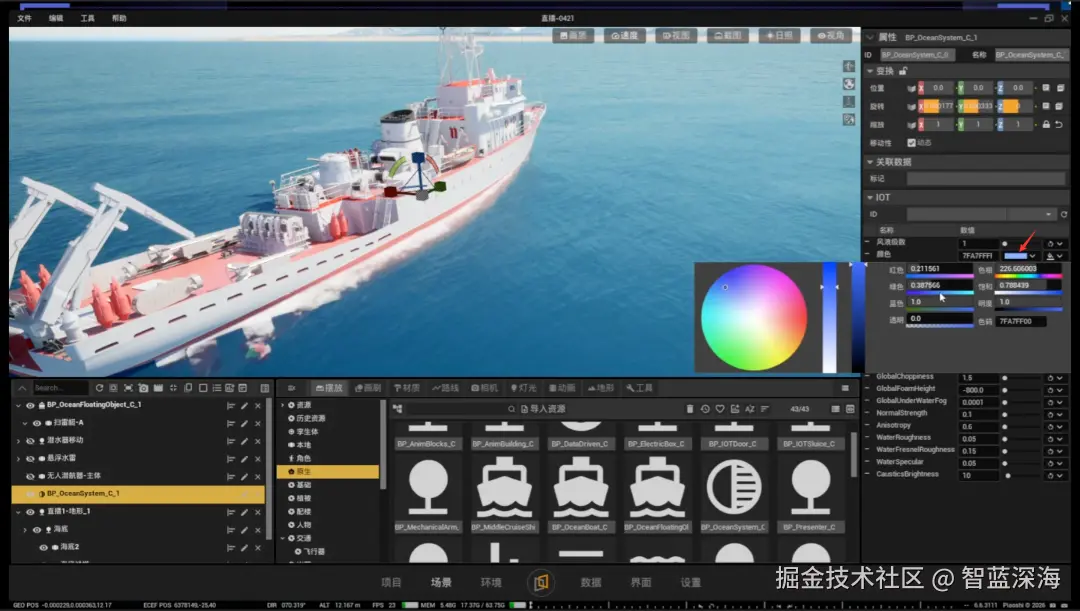

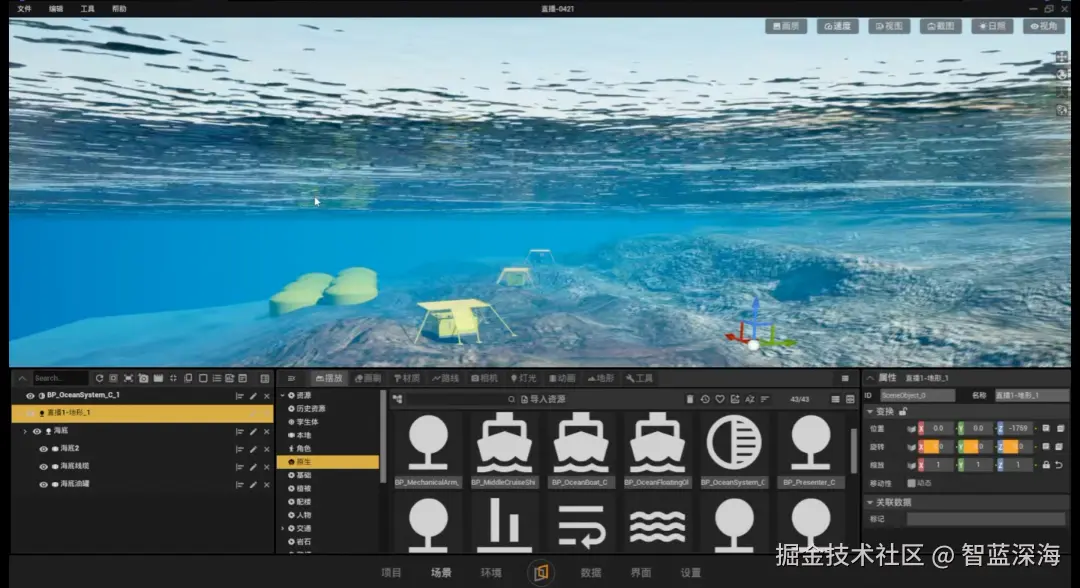

海洋系统：从“原生”组件库拖入“BP_Ocean_System”。必须将其Z轴坐标设置为“0”，这是海平面的基准。在属性面板中，实时调整“风浪等级”（0-6级直观控制浪高）、“波浪频率”和“海水颜色”，预览不同海况。

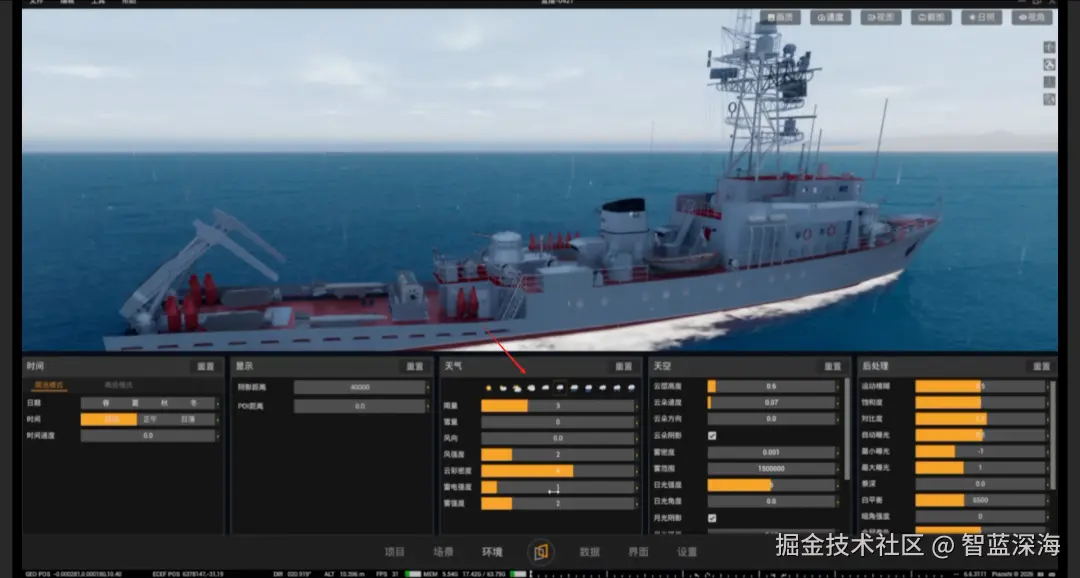

天气与时间：在“环境”组件中，直接拖拽“时间”滑块，动态改变日照角度；点击“天气”按钮，一键切换晴、雨、雾、雪等状态，实时影响海面材质与水下能见度。

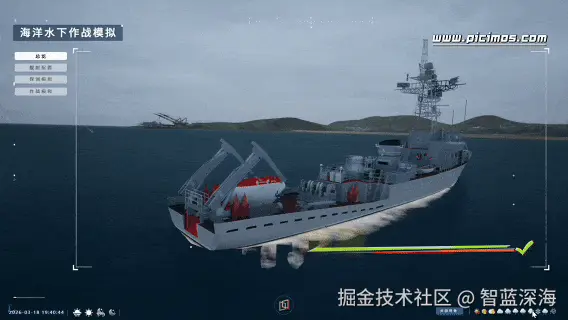

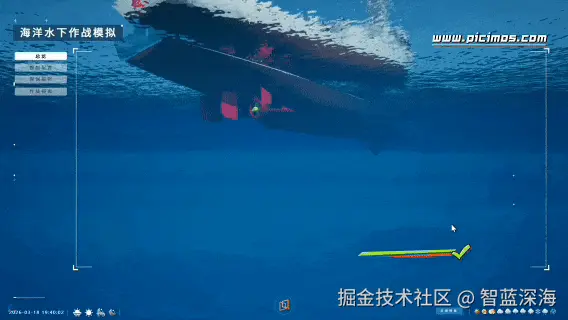

第三步：让舰艇与潜航器“活”起来

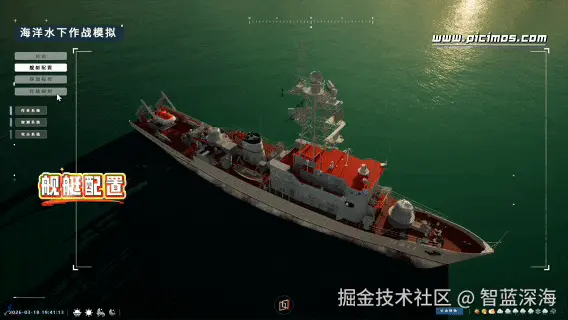

导入舰艇、潜航器模型后，为其赋予真实的海洋浮力等物理效果：

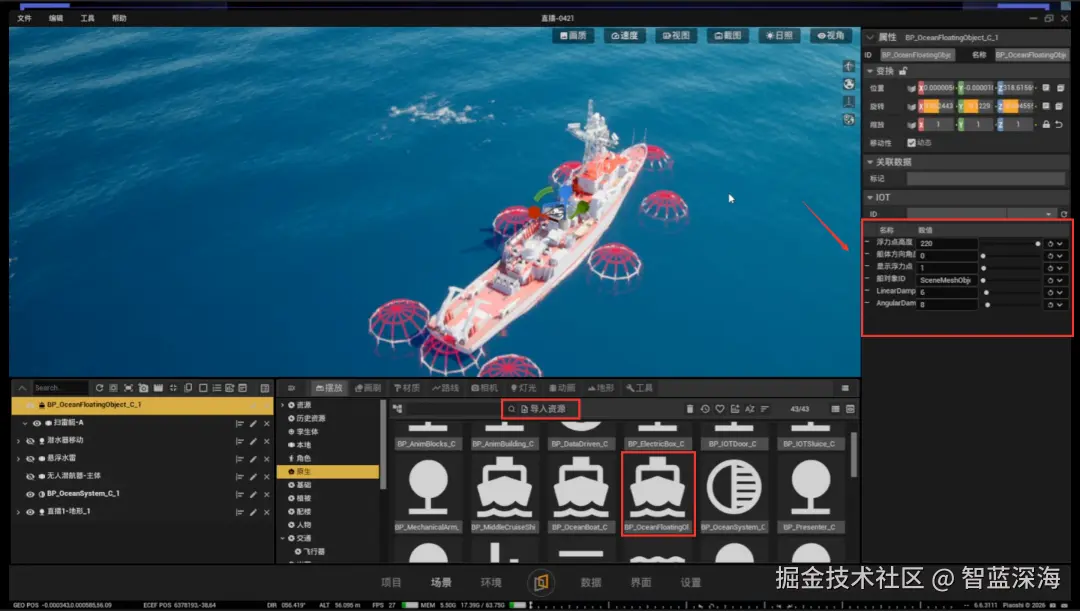

赋予浮力：对需要漂浮的物体（如舰艇），使用“Ocean_Floating_Object”组件，绑定模型ID，即可使其随波浪自然起伏摇摆。

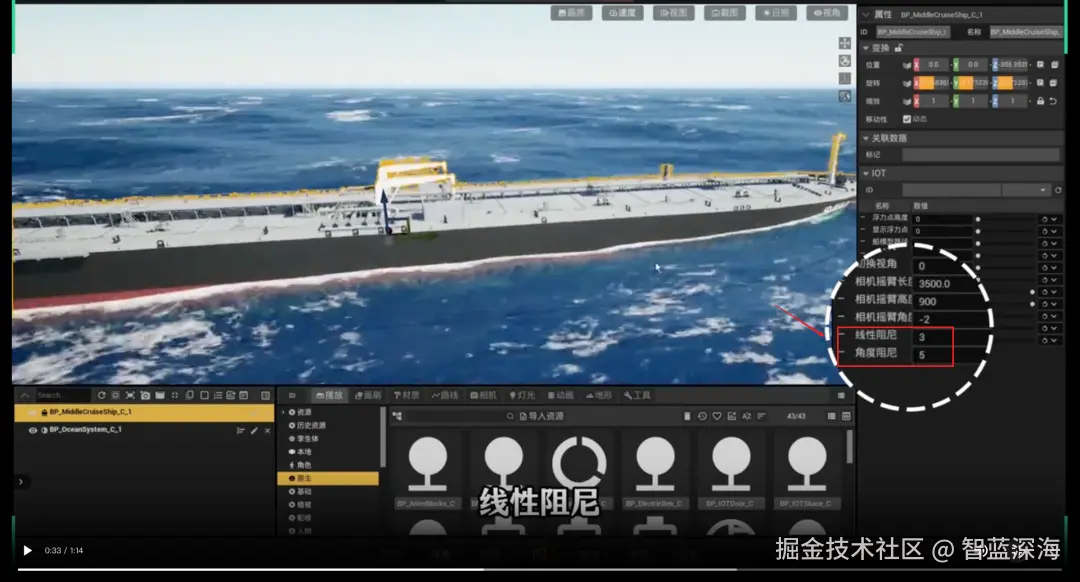

关键物理参数：调整“线性阻尼”（控制上下起伏）和“角度阻尼”（控制倾斜）。数值越大，物体运动惯性越大，模拟大型舰艇的稳性；数值小则响应灵敏，模拟小型潜航器。这是实现不同装备动态差异的核心技巧。
数据驱动运动：通过“孪生体编辑器”，以拖拽方式将外部数据（如模拟的GPS轨迹、AIS信号）与模型的“位置”“速度”属性绑定，即可实现传感器数据毫秒级驱动装备运动。
第二部分-交互：零代码编排声呐探测与装备作业
单个模型是静态的，业务价值在于动态流程。下面讲解如何用CIMPro孪大师，零代码实现复杂的探测与作业流程。

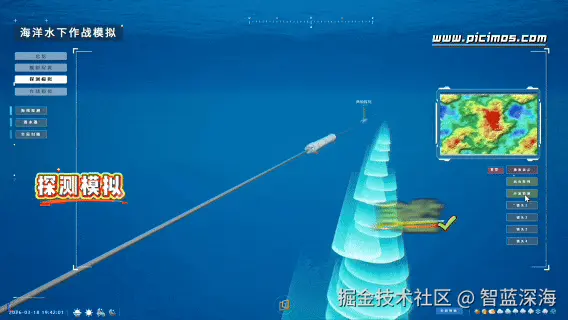

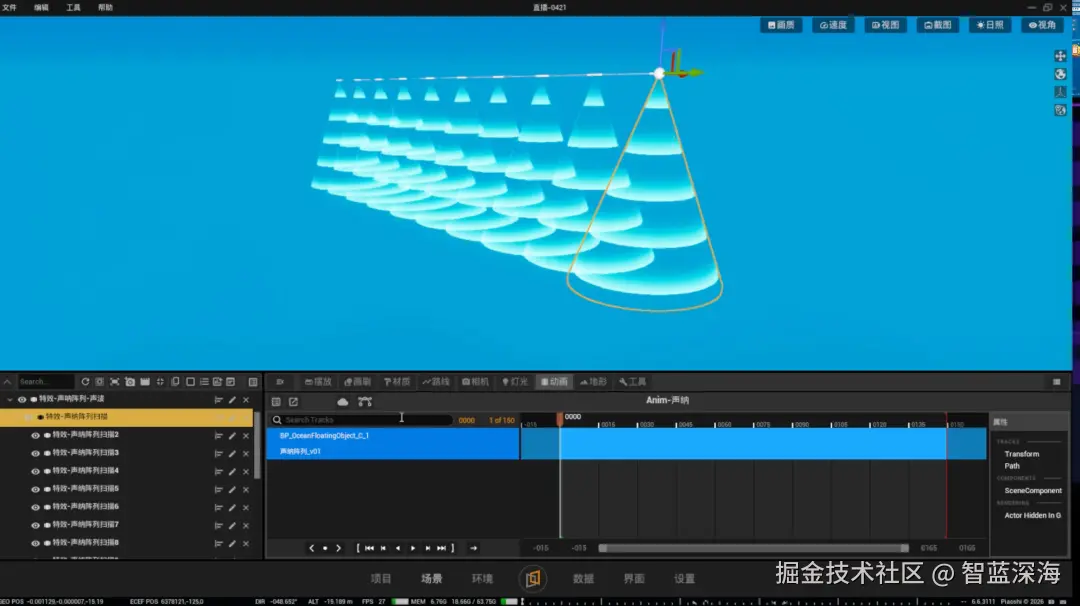

第四步：拖线声呐探测全流程
路径绘制：海面没有碰撞体，需先放置一个“平面”作为绘图参照。使用“路线”工具中的“流线”，按住Alt键绘制声呐拖曳的预期路径。

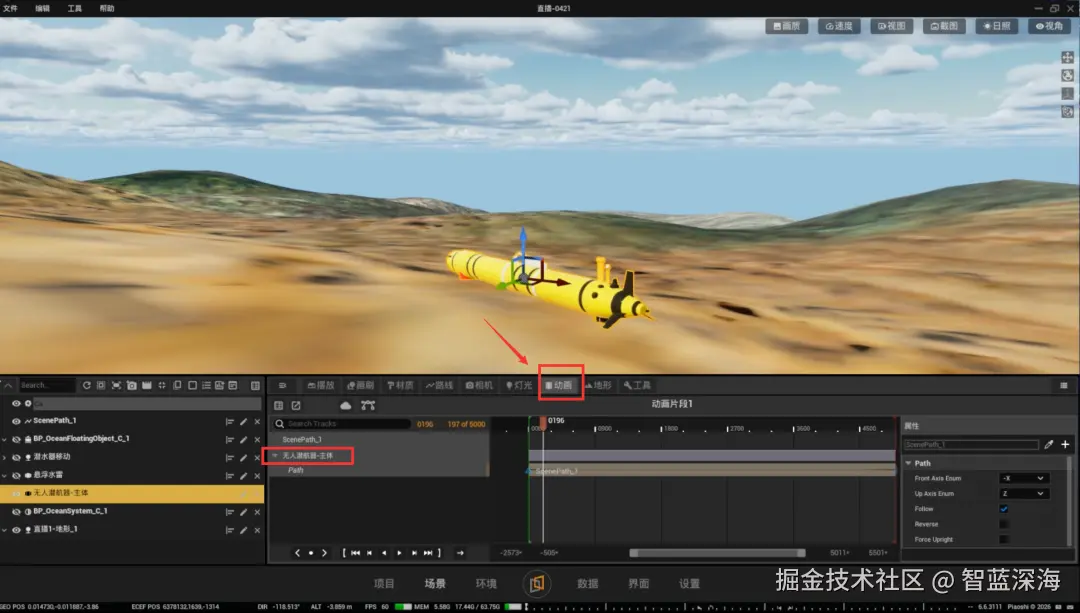

路径动画：在“动画”模块新建片段，将声呐模型拖入。在属性中添加“路径”选项，用吸管工具拾取绘制的航线——模型自动吸附至起点。
特效与镜头联动：
-
声波特效：从资产库拖入“声呐扫描”粒子特效，作为声呐的子物体加入同一动画，实现同步移动
-

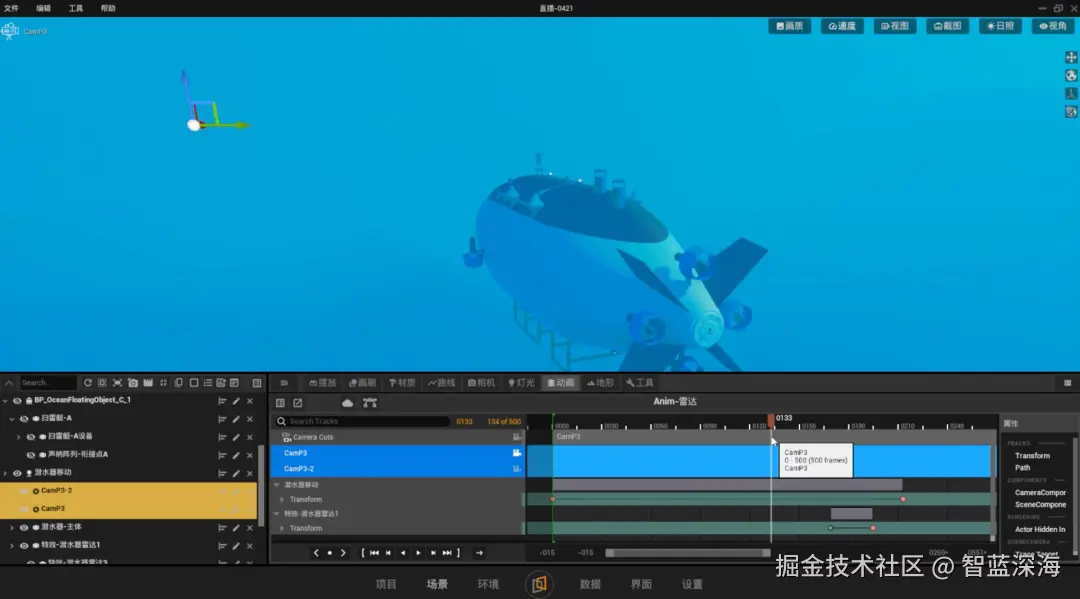

多机位剪辑：在动画中放入多个预设好的相机（广角、特写、声呐第一视角），在时间轴上通过“Camera Cut”切换镜头，形成多视角流程演示
-
热力图生成：通过“事件交互”，设置当声呐经过特定区域时，触发显示动态生成的半透明热力图，可视化“信号强度”

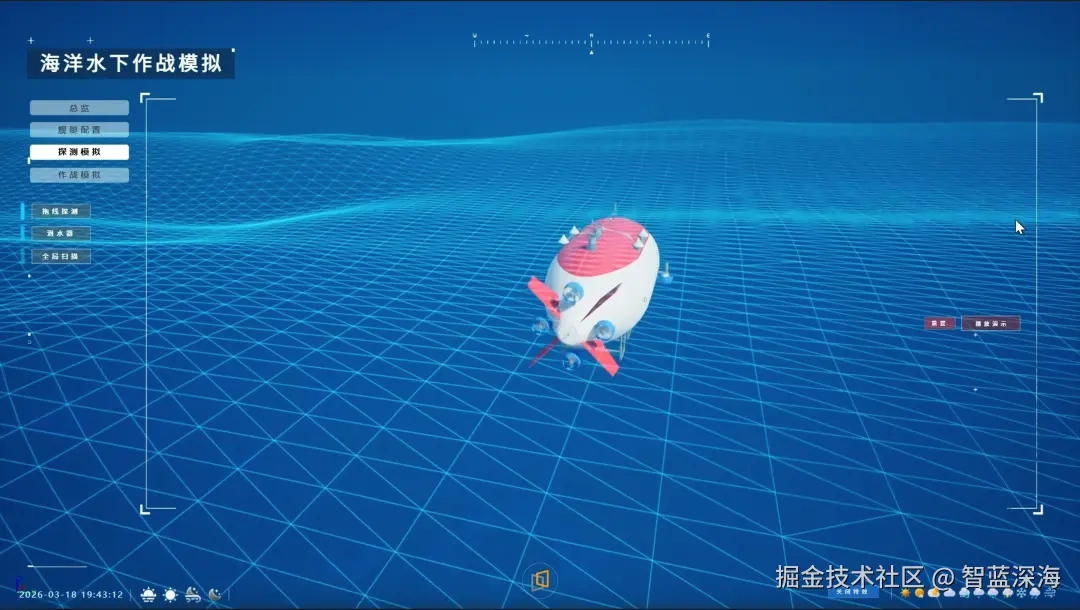

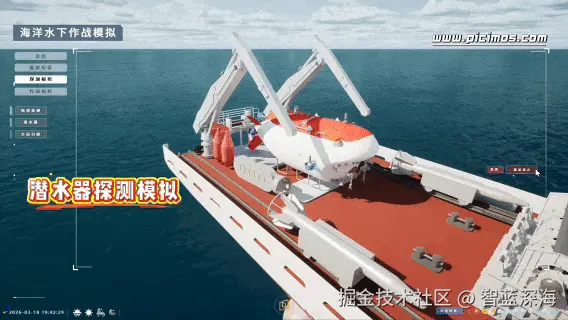

第五步：潜水器布放与作业模拟

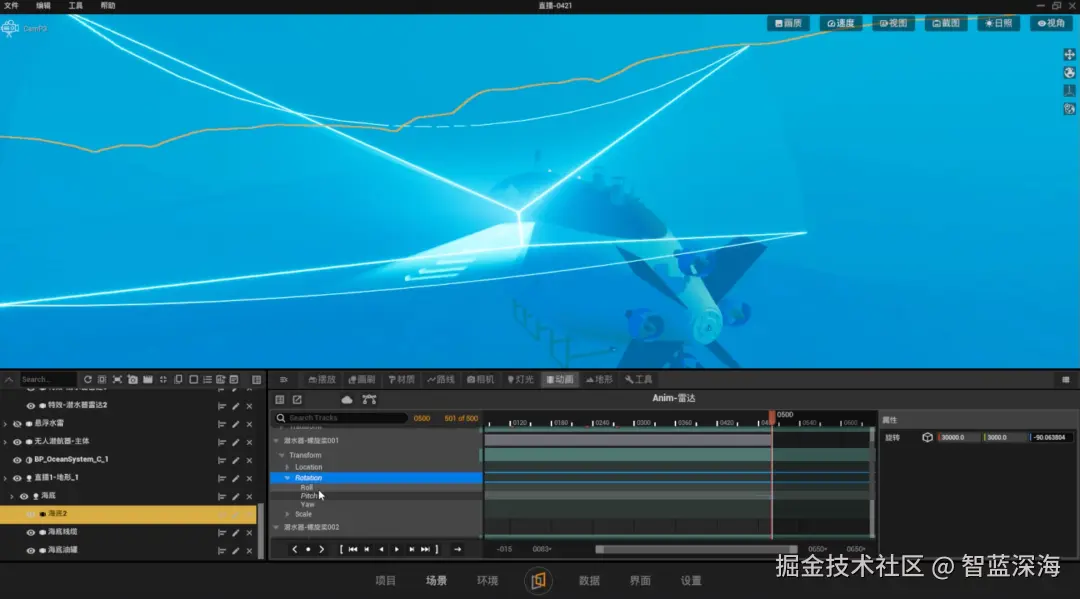

关键帧动画：在“动画编辑器”中，为母船吊臂的“旋转”属性和潜水器的“位置”属性添加关键帧，零代码拖拽配置吊放、下潜、巡航的连贯动画。
状态驱动显示：为潜水器复制一个副本，赋予高亮材质。通过“事件交互”设置规则：当动画播放到“布放入水”关键帧时，隐藏原始模型，显示高亮模型，直观表达状态切换。
环境数据联动：在UI界面添加数据看板，将潜水器的深度、温度传感器数据（可模拟或接入真实数据流）实时绑定显示，并与三维场景中潜水器的位置联动。

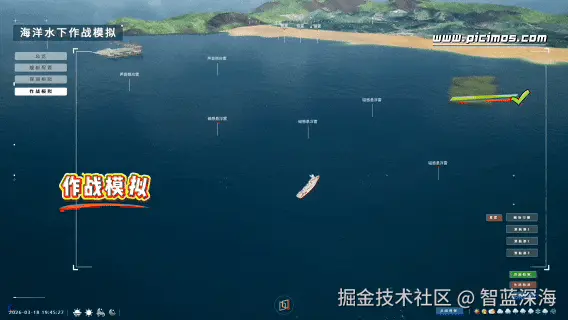

第三部分-模拟：磁场引爆与潜航器路径规划
这是战术模拟可视化的核心，涉及规则判断与动态交互。

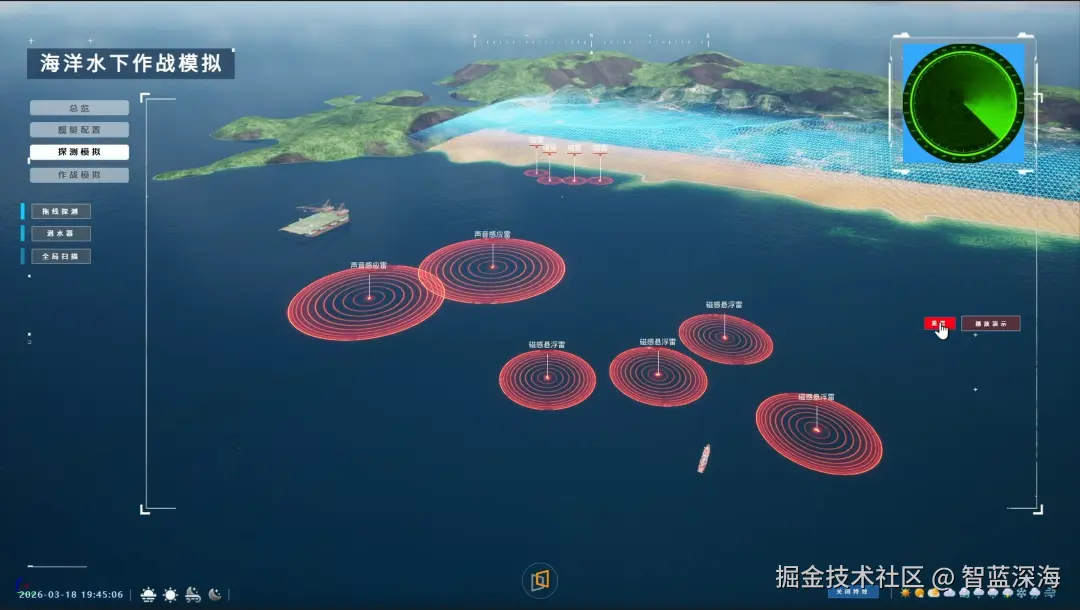

第六步：磁场引爆推演可视化

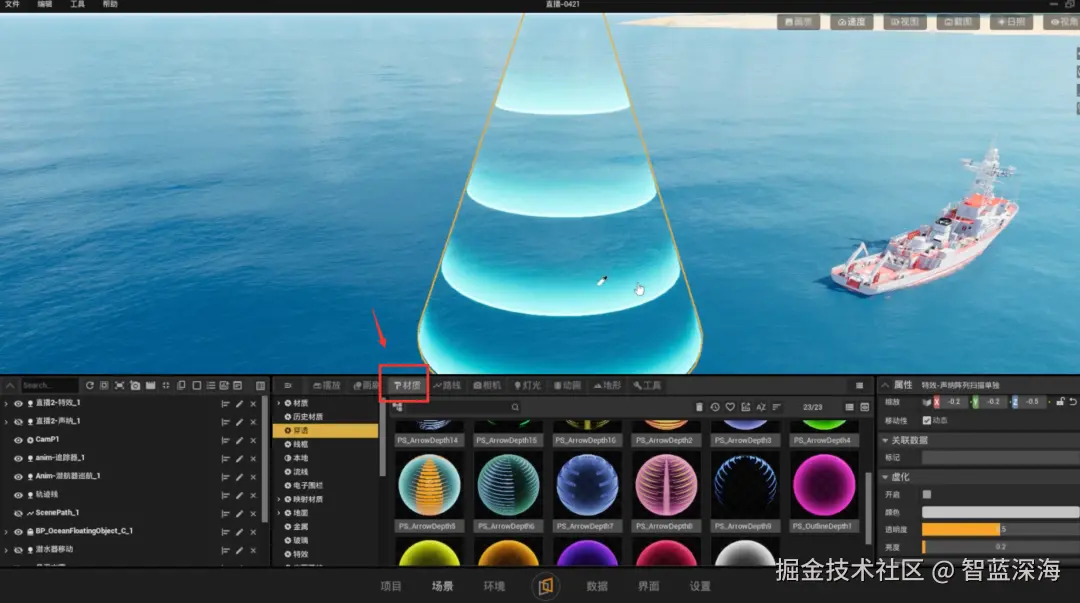

磁场可视化：使用“原生”组件中的“球形”或“锥形”特效，调整透明度与颜色，放置在扫雷具下方作为“磁场范围”的视觉标识。
规则触发爆炸：
-
为每个水雷模型和扫雷具的磁场范围设置“碰撞体”
-
在“事件交互”编辑器中添加规则：当两个碰撞体重叠时，触发以下动作——①播放“爆炸”粒子特效；②隐藏水雷模型；③在UI日志中记录“目标摧毁”
水雷结构穿透查看：点击水雷POI时，通过“事件交互”触发“模型虚化”或“爆炸图展开”动画，透视展示其内部线圈、引信结构。

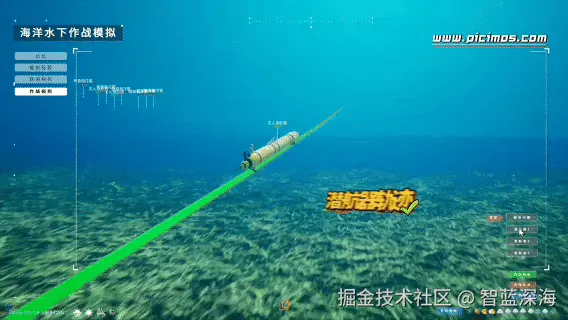

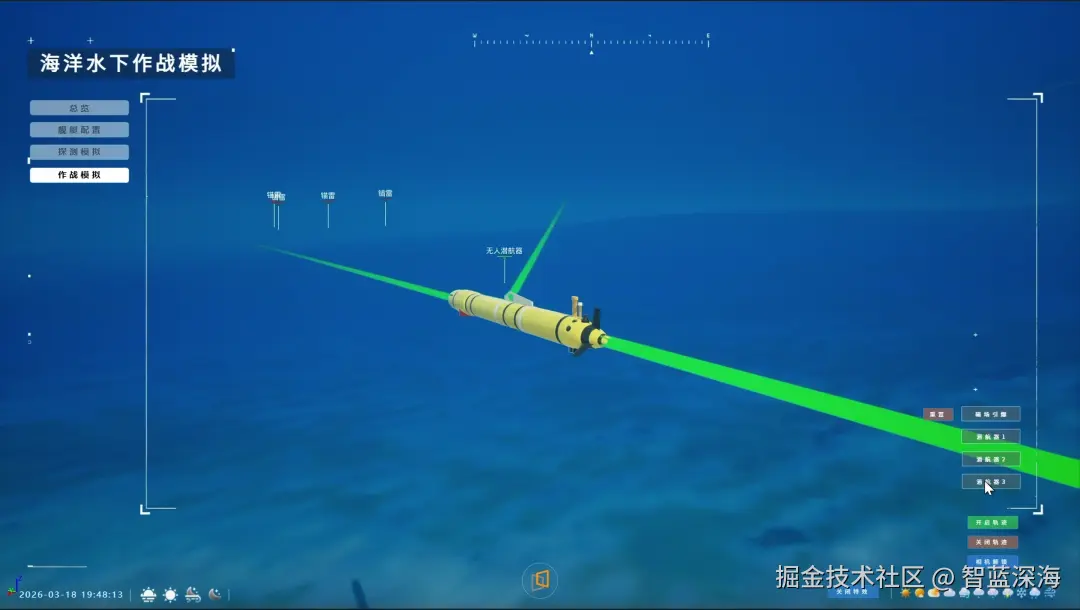

第七步：无人潜航器智能路径规划

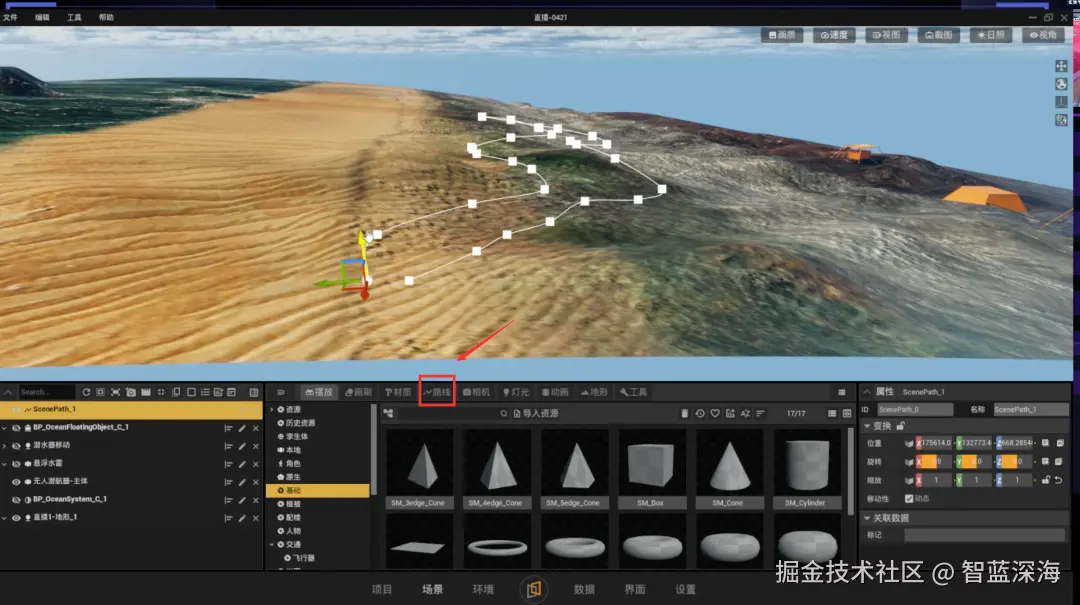

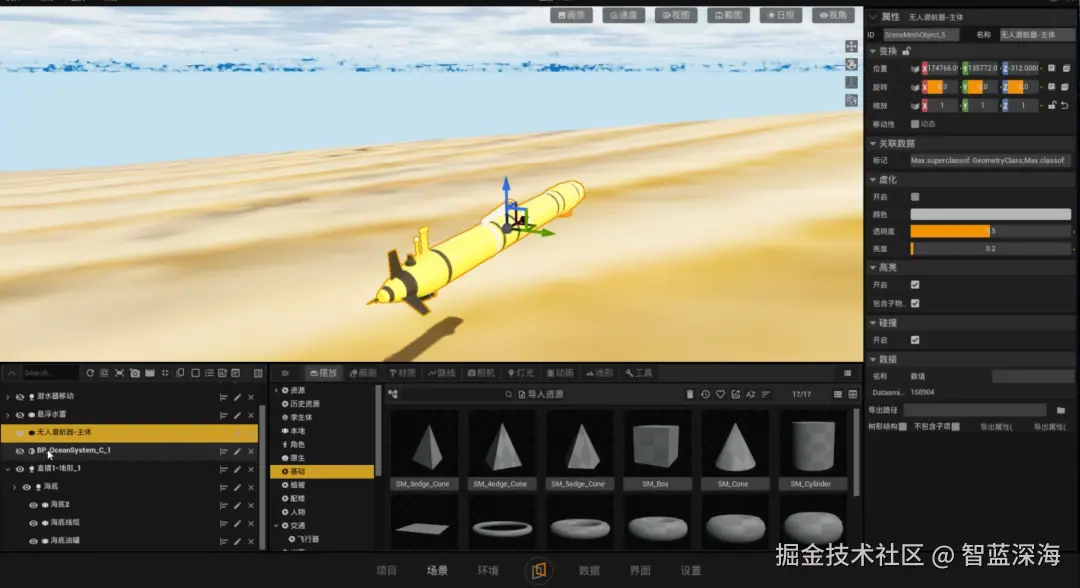

路径编辑：使用“路线”工具绘制预定航线。通过“路径动画”让潜航器模型沿路径移动，提前验证航线的合理性。
多视角跟随与自由观察：
-
视角绑定：将预设的“第一人称”“俯视”“跟随”相机拖放为潜航器的子物体
-

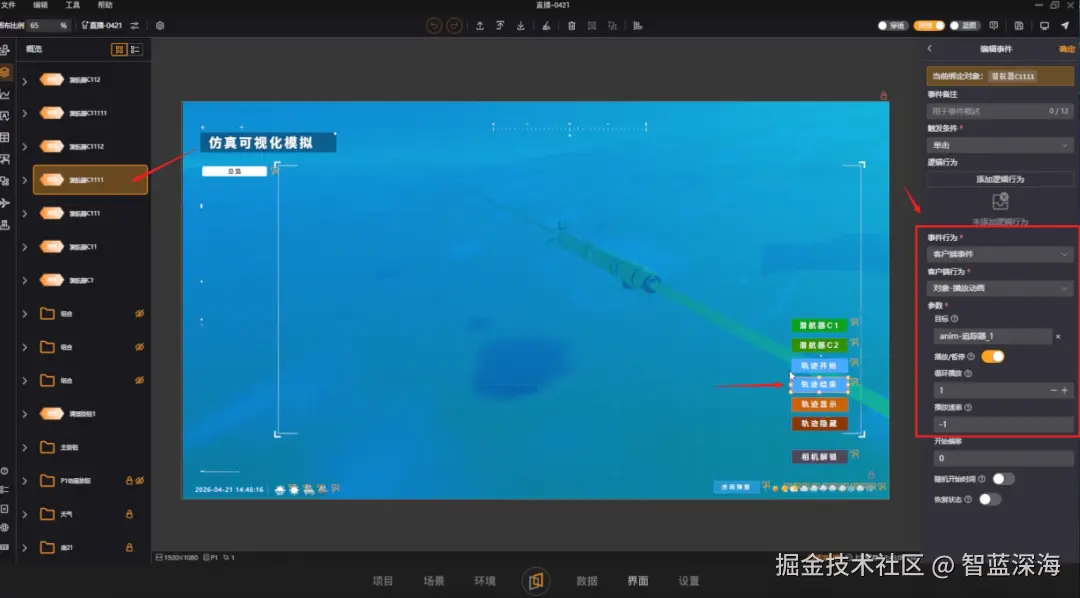

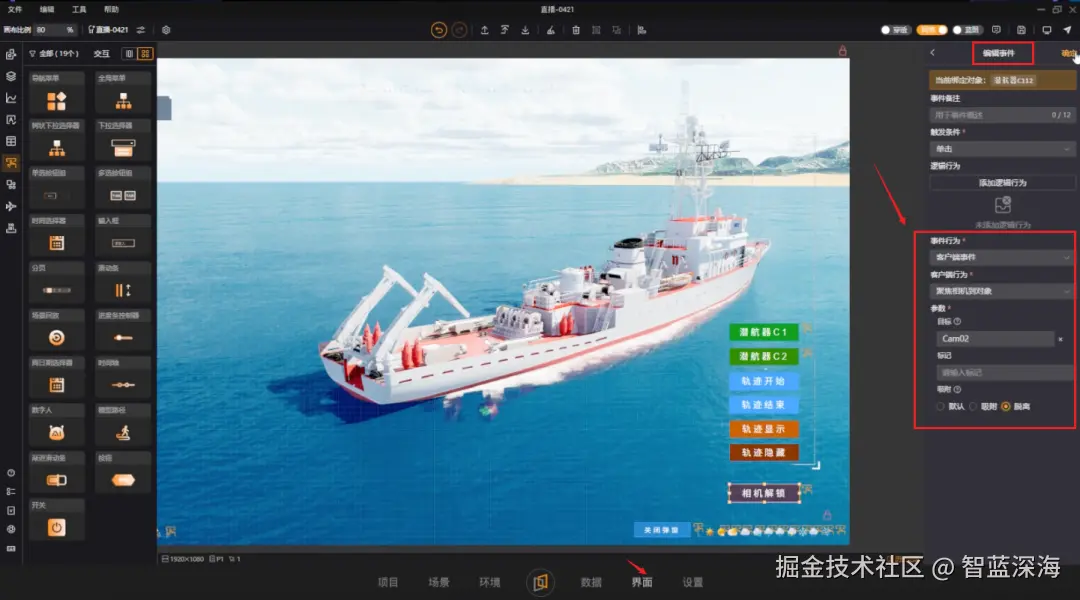

UI一键切换：制作按钮，为其添加“聚焦相机到对象”事件，选择不同相机ID，实现视角切换
-
相机解锁：制作“解锁”按钮，添加“聚焦相机到对象”事件并选择“脱离”，释放镜头，允许用户自由飞行观察全场
轨迹记录与显隐：使用“路径追踪”组件，绑定潜航器ID，实时记录并显示其航行轨迹。通过UI按钮控制该组件的“显示/隐藏”属性，实现轨迹的灵活管理。
视频教程详解（视频号【数字海洋船说】持续更新船舶海洋孪生开发教程）：
船舶海洋模板免费领
看完前面的深度拆解，你是否也想亲自上手，快速启动自己的数字孪生项目？
我们已将多个行业的真实项目脱敏优化封装成 “开箱即用”的标准化模板。无论你是关注港口运营、船舶制造，还是深海能源开发，都能在这里找到可直接复用、快速二次开发的起点。
我们精选了几套船舶海洋行业热门模板全部开放给大家，扫码即可免费领取：

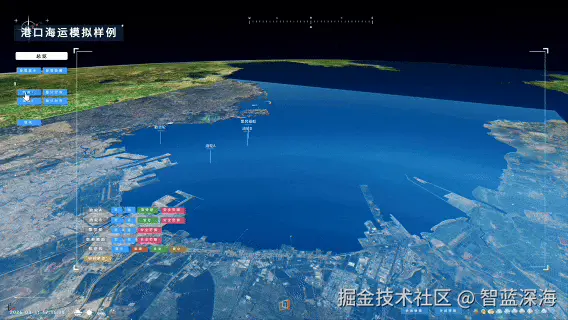

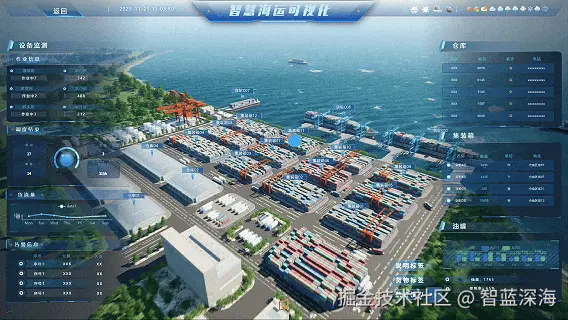

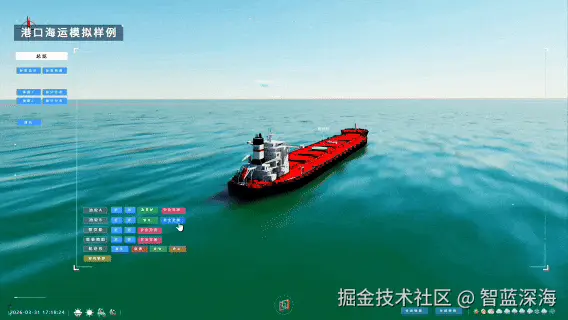

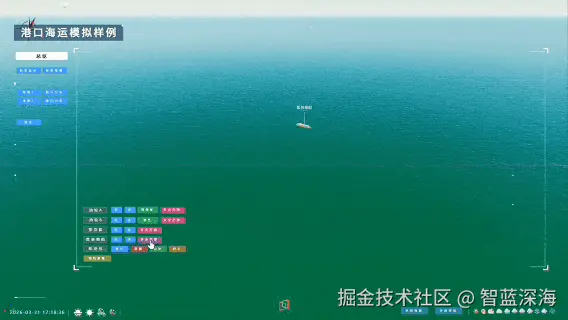

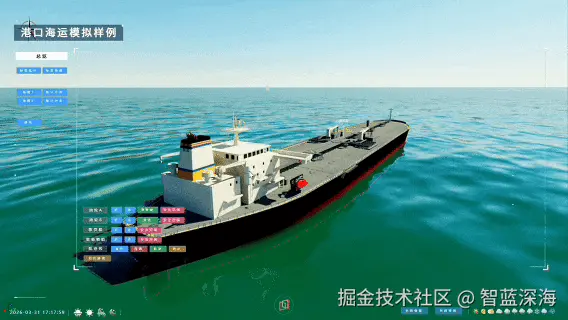

港口海运模拟：零代码接入AIS与物流数据，实现船舶靠泊、装卸与堆场调度的全流程可视化管控。
模板详解：

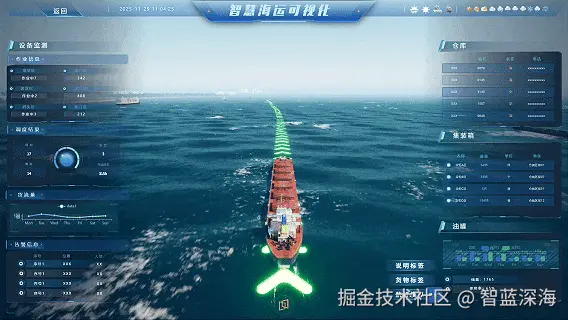

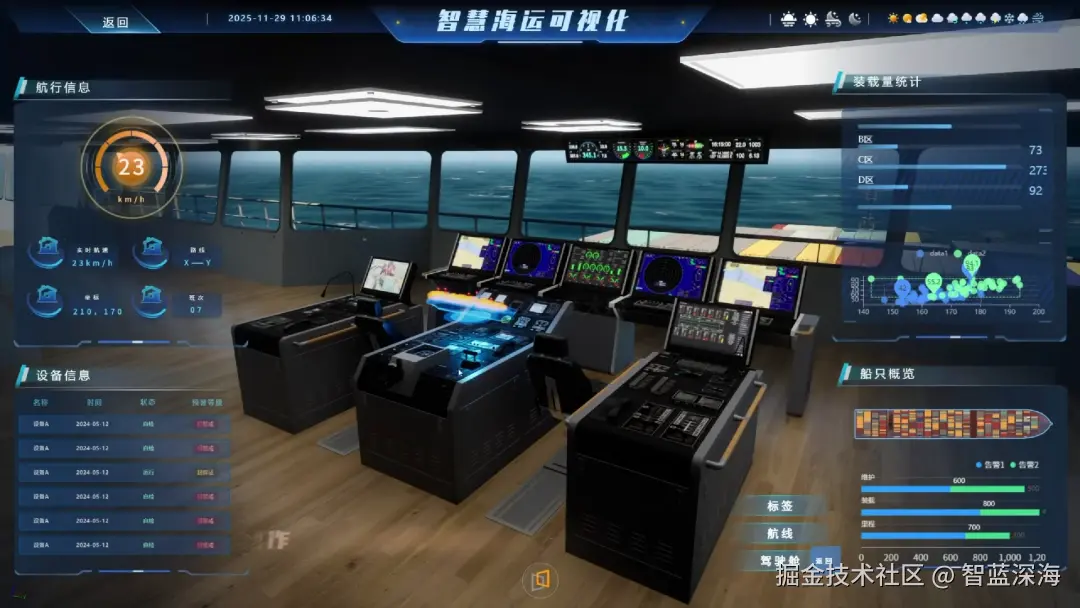

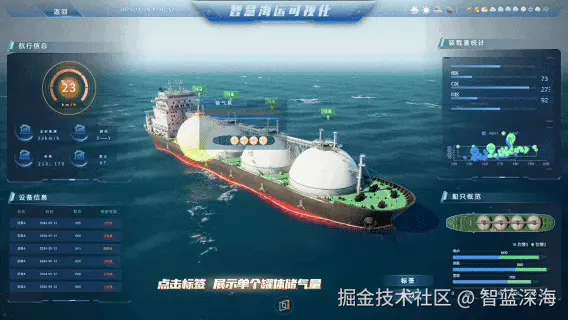

智慧海运可视化：基于数字地球融合实时AIS数据，可视化监控全球船舶轨迹、航速与航向，助力海事监管与航运态势分析。
**
**

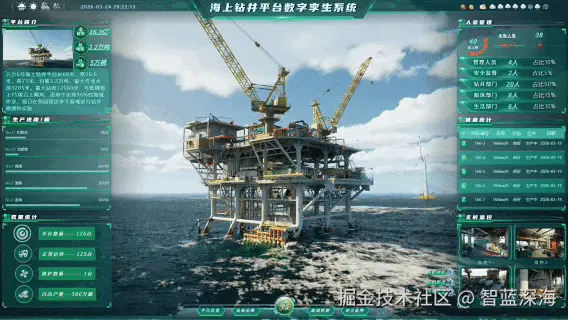

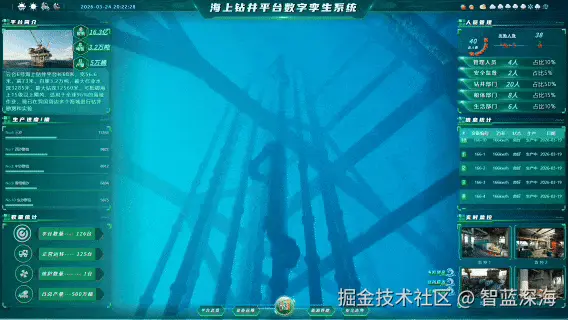

海上钻井平台：集成平台总览、设备运维、能源管理与安全演练四大模块，实现对油气生产、设备健康及应急响应的全景式三维智能管控。
**
**
**

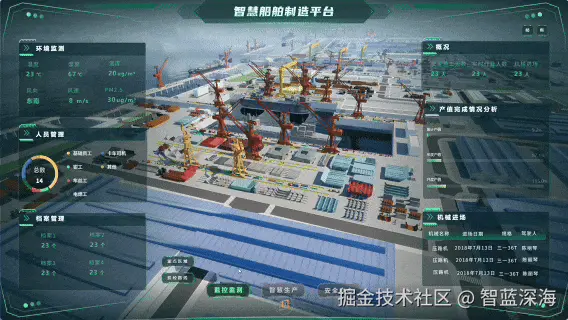

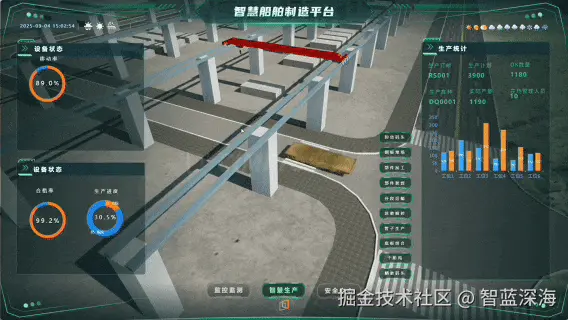

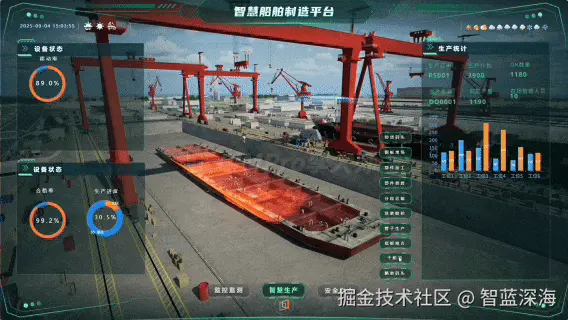

智慧造船厂：1:1映射从钢板堆场到船台搭载的生产全流程，实时驱动三维模型反映进度与物流，用于船厂生产透明化管控与汇报。
**
**

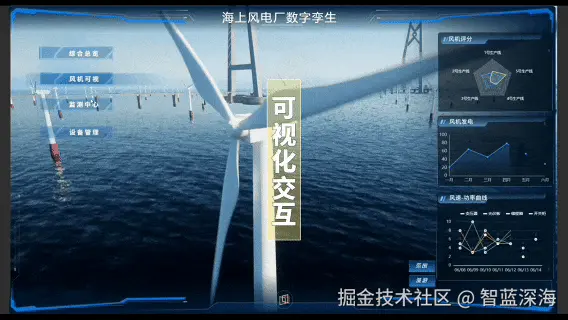

海上风电：覆盖综合看板、风机设备管理、运行监控及灾害模拟等模块，实现海上风电场从设计到运维的全生命周期数字孪生管理。
**
**
**
