在浩辰CAD看图王电脑版中实现精准尺寸标注，需掌握以下全流程操作逻辑与专业技巧，结合搜索验证的权威信息，形成系统化解决方案：
一、核心标注类型操作规范

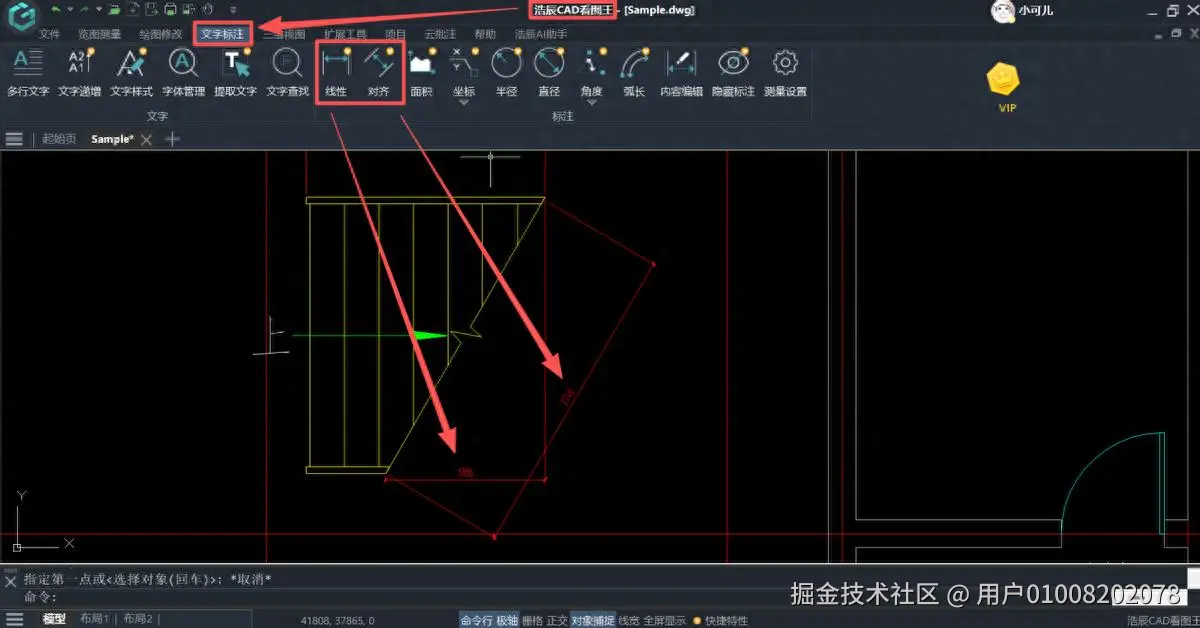

1、线性/对齐标注
线性标注：适用于水平/垂直线段，标注时捕捉端点后指定尺寸线位置，数值自动显示水平/垂直距离。
对齐标注：针对倾斜线段，直接标注实际长度。操作路径：【文字标注】→【线性/对齐】，点击线段两端点后确定尺寸线位置。
示例验证：同一线段用线性标注显示水平长度1386，对齐标注显示实际长度2746，验证倾斜线段需用对齐标注获取真实尺寸。

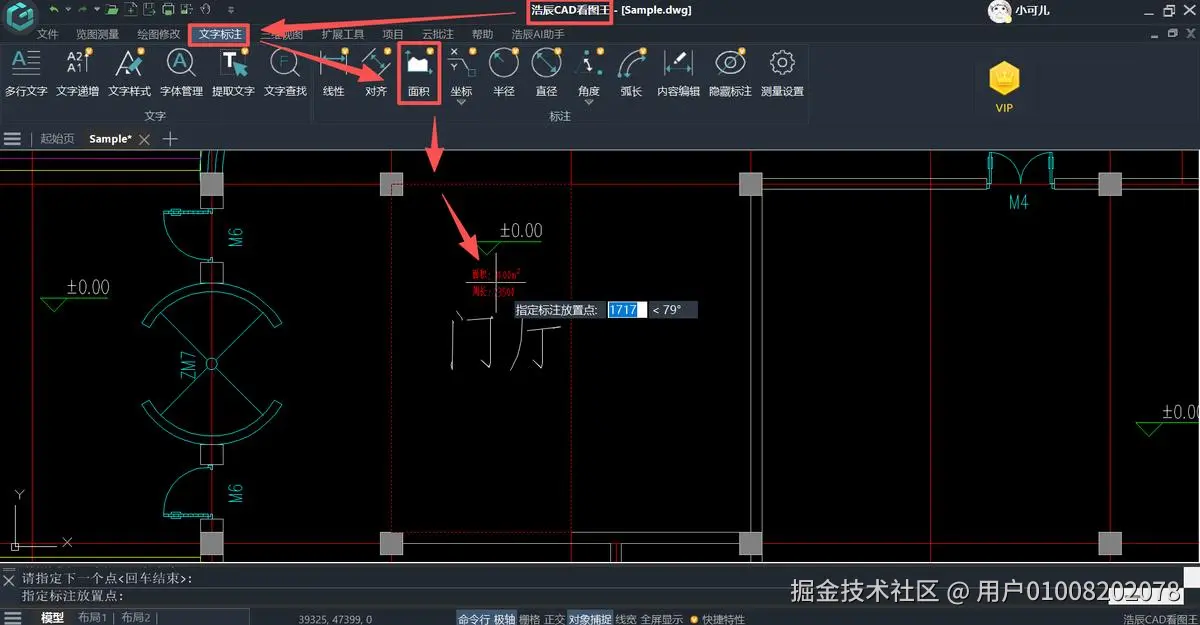

2、面积与周长标注
需点击闭合区域的顶点（如矩形需点击5次形成闭环），系统自动计算面积和周长。示例中门厅面积为31㎡，周长23500㎜，强调顶点顺序需形成封闭图形。

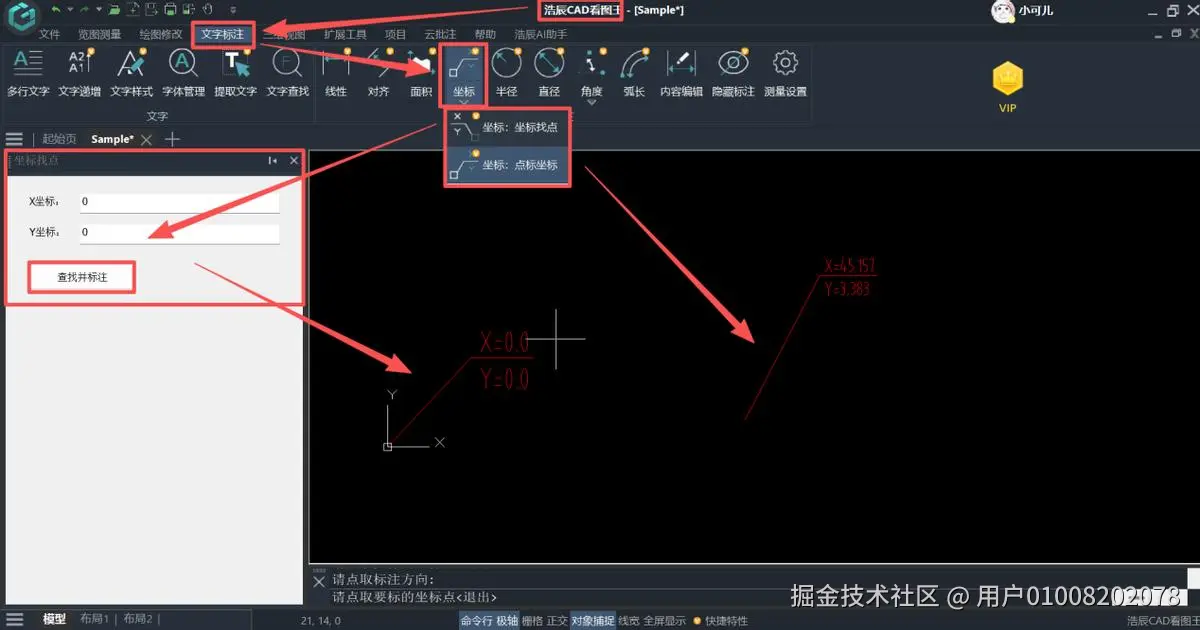

3、坐标标注
坐标找点：输入坐标值（如X=100,Y=200），软件自动定位并标注点坐标。
点标坐标：直接点击图纸中的点，自动显示X/Y坐标值。操作路径：【坐标】→【坐标找点/点标坐标】。

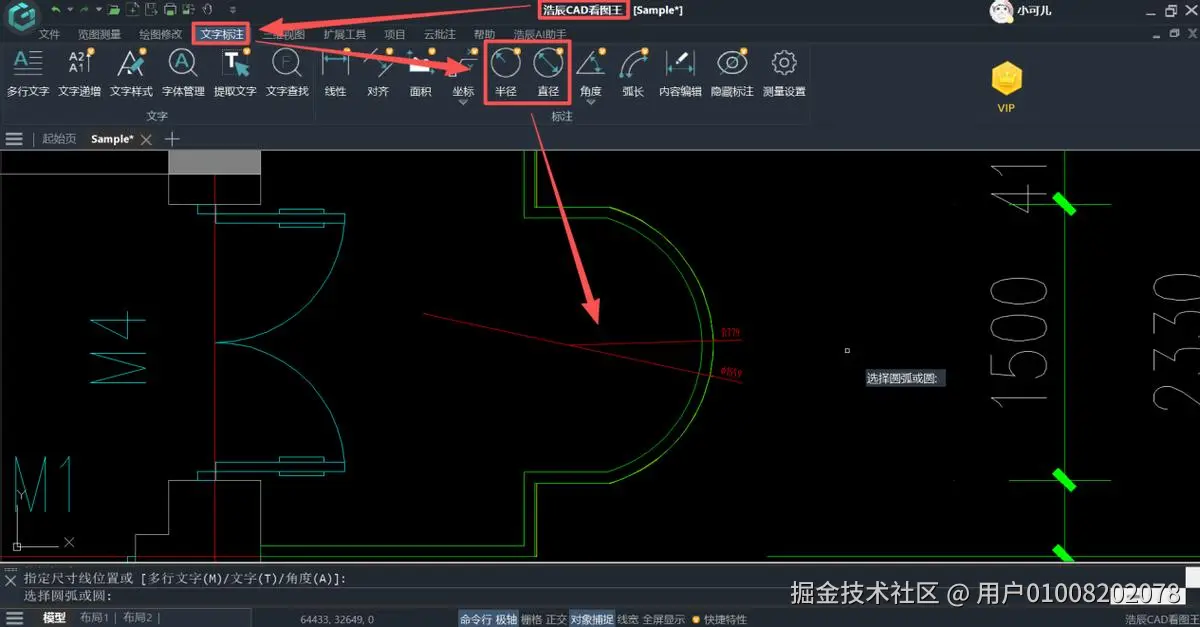

4、半径/直径与弧长标注
半径/直径标注：点击圆或圆弧，自动显示半径/直径数值。

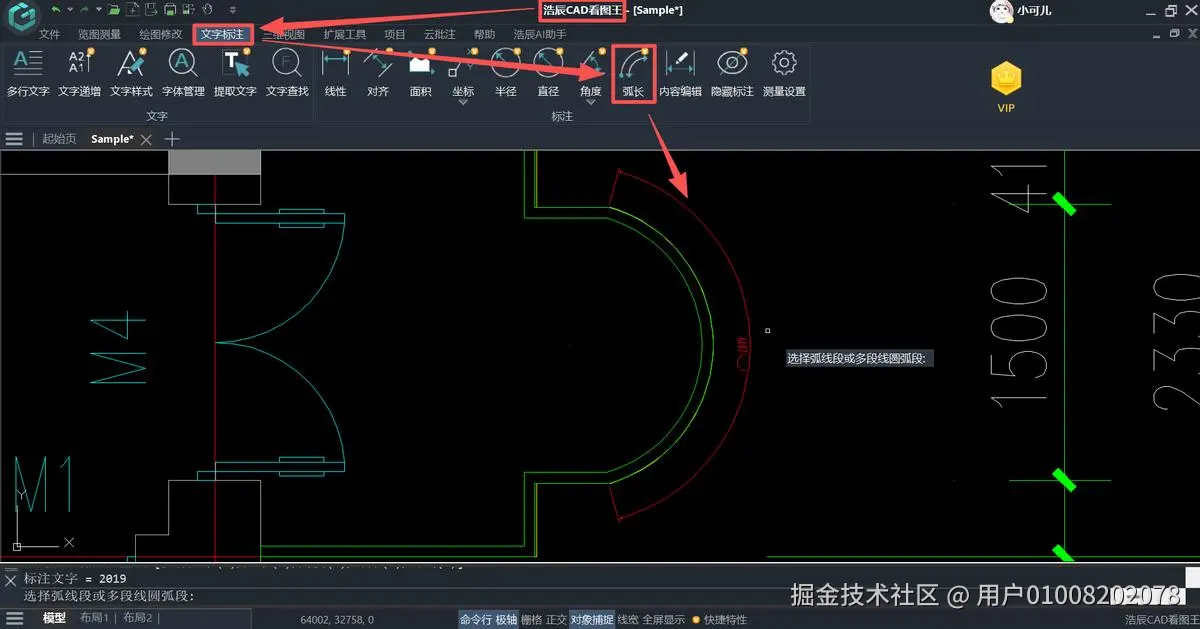

弧长标注：直接点击圆弧，标注其实际长度（如2019mm）。
精度控制：通过【设置】→【精度】调整小数位数，机械制造可设4-6位小数，建筑场景保留2位小数。

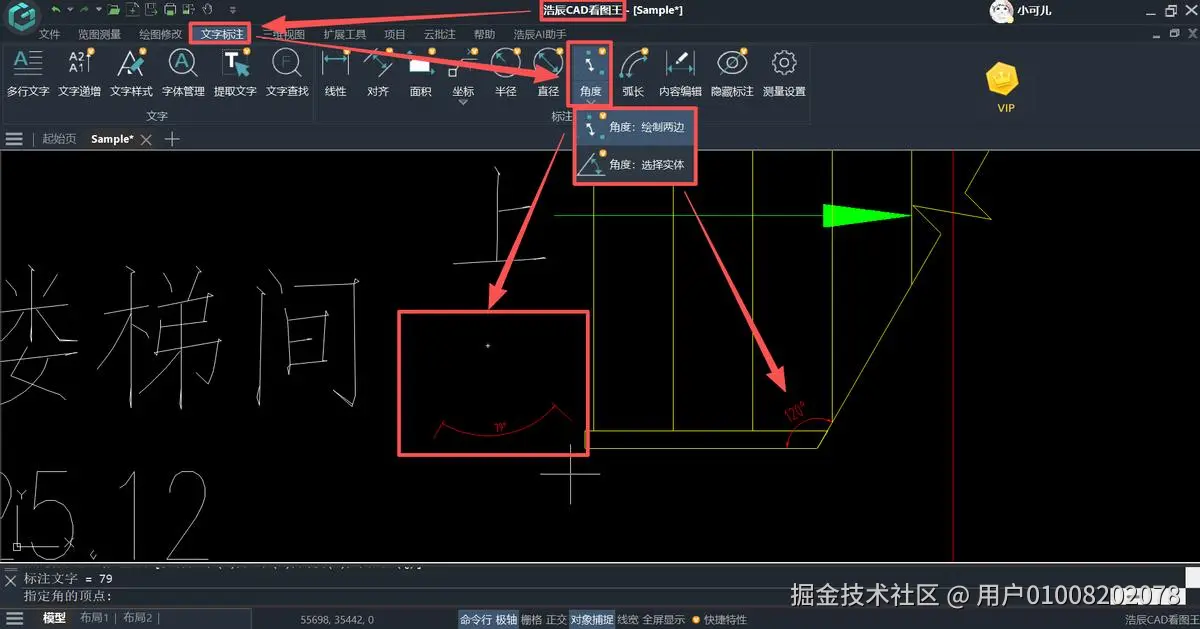

5、角度标注
绘制两边：指定角的顶点和两个端点，标注夹角（如79°）。
选择实体：直接点击图纸中的两条线段，标注其夹角（如楼梯线段120°）。
二、标注样式与精度管理
1、样式设置
箭头样式：支持实心箭头、建筑标记（短斜线）等，通过【设置】→【标注设置】→【箭头】调整。
后缀配置：可添加单位（如“毫米”），通过【标注设置】→【后缀】自定义。
统一管理：使用DIMSTYLE命令打开标注样式管理器，修改主单位比例因子、箭头样式等，确保全图样式一致。
2、精度控制
电脑端：输入UNITS调出图形单位对话框，设置长度/角度精度（如小数点后2位）。
手机端：通过【…】→【精度】调整，支持小数、分数、度/分/秒等格式。
3、比例与单位匹配
统一单位：绘图单位与标注单位需一致（如均设为毫米），避免公英制混淆。
比例协调：绘图比例（如1:50）与标注比例需匹配，通过【标注样式】→【修改】→【主单位】调整比例因子。
三、常见问题与解决方案
1、尺寸不一致
原因：单位/精度/比例不匹配、捕捉点不准确、手动修改标注值。
解决：统一单位与精度，启用对象捕捉功能，检查标注属性窗口中的数值是否被修改。
2、标注显示异常
布局/视口全局比例问题：在视口属性中调整全局比例，确保标注正确关联。
图形绘制误差：重新绘制图形并标注，确保尺寸准确性。
3、批量修改标注样式
格式→标注样式→选择样式→修改符号和箭头样式（如斜线建筑标记），一步到位替换所有标注样式。
四、进阶应用与协同功能
1、批注与云协同
支持文字、箭头、引线等批注工具，自定义颜色、字体、线宽。
云批注功能实现团队协同，批注信息可保存至云端并导出为文本/图片格式。
2、动态更新与关联性
图形修改后，标注自动更新（需确保标注与图形关联）。
局部放大图制作：先创建块再放大，或调整标注线型比例因子（如0.5倍），保持尺寸一致性。
3、多场景适配
建筑场景：坡屋顶斜线、楼梯梯段、幕墙框架等倾斜构件标注。
机械场景：精密齿轮、螺纹收尾等细节标注，需高精度设置（4-6位小数）。
市政场景：道路匝道、管网支管等倾斜结构标注，确保施工精度。
通过上述系统化操作，浩辰CAD看图王电脑版可实现从基础标注到复杂场景的全流程精准控制，结合精度管理、样式统一、问题排查等技巧，全面提升设计、施工、生产各环节的效率与准确性。建议用户结合具体项目需求，灵活调整参数并利用软件内置的帮助文档或在线客服解决个性化问题。
