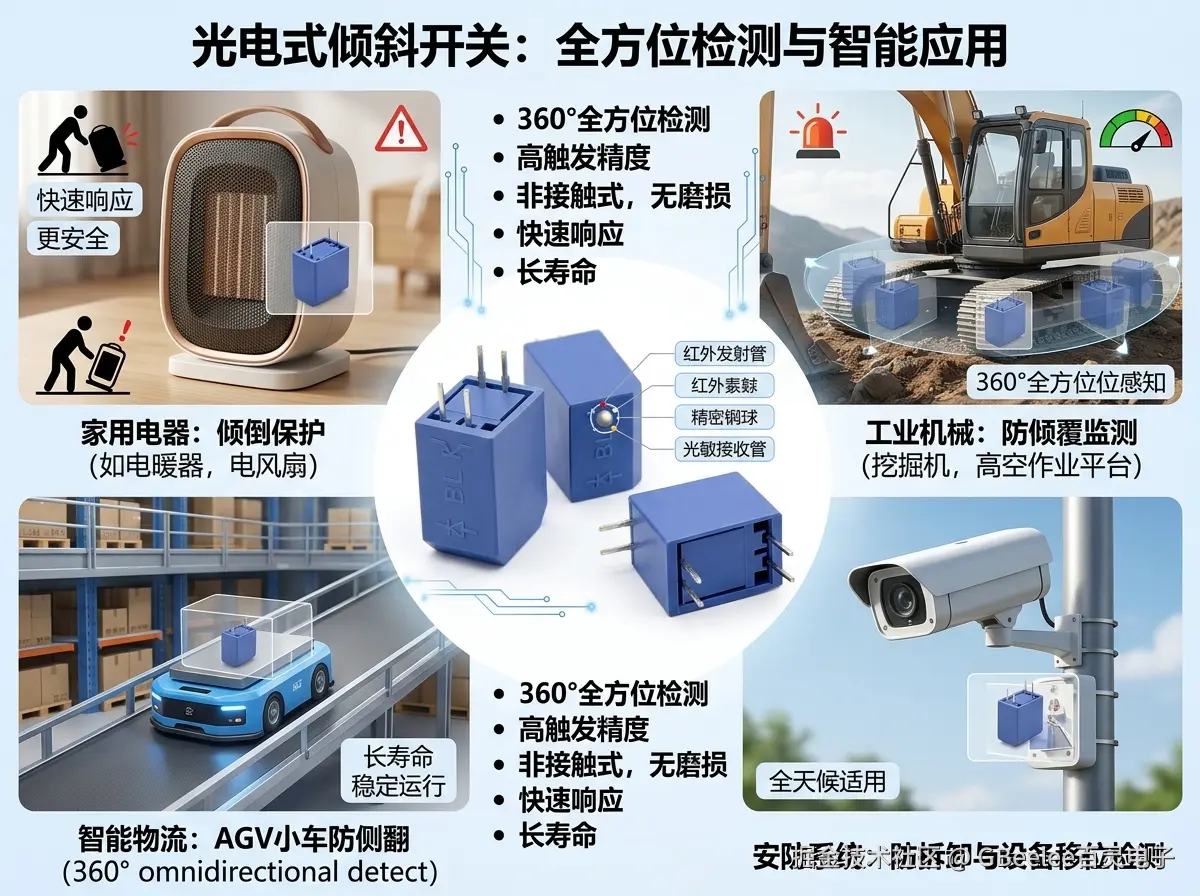

在智能家居、消费电子、工业自动化以及安防监控等领域，垂直式光电倾斜开关是一种专门用于检测设备是否偏离垂直姿态的非接触式传感元件。与传统的机械式滚珠开关不同，它利用红外光电原理，内部没有机械触点，依靠遮光滚珠在重力作用下的位移来改变光路，从而输出开关信号。这种设计带来了寿命长（可达100万次以上）、触发角度精准（±1°以内）、响应速度快（微秒级）、无触点氧化、抗振动能力强等显著优势。围绕这一产品，市场上衍生出了多种细分类型：微型垂直光电开关、贴片垂直倾斜传感器、直插式垂直光电开关、带线垂直光电开关、全密封垂直倾斜开关、低功耗垂直光电开关、高精度垂直角度开关、垂直方向检测光电开关、垂直倾倒感应器、垂直姿态检测模块等。本文将从这些产品类型出发，解析选型要点，并推荐几家具有代表性的源头厂家。
一、垂直式光电倾斜开关的主要产品类型
l 微型垂直光电开关：尺寸极小（最小可达3×3×1.5mm），适合TWS耳机充电仓、智能戒指、微型无人机等空间极度受限的设备。
l 贴片垂直倾斜传感器：采用SMD封装，支持回流焊自动化贴装，适用于智能手机、可穿戴设备、智能门锁等大批量生产的产品。
l 直插式垂直光电开关：引脚式封装，适合手工焊接或波峰焊，常用于研发样机、小批量生产或维修替换。
l 带线垂直光电开关：开关本体引出导线，长度可定制，方便将感应元件安装于远离主板的机械结构上，如机械臂末端、门框内、活动关节处。
l 全密封垂直倾斜开关：金属或强化塑料外壳，IP67/IP68防护等级，适用于户外基站、智能水表、农业监测等潮湿多尘环境。
l 低功耗垂直光电开关：工作电流可低至微安级，配合间歇供电模式，适合电池供电的智能穿戴、无线传感器节点。
l 高精度垂直角度开关：触发角度误差控制在±0.5°以内，用于精密水平校准、光学仪器调平、机器人姿态反馈等高端应用。

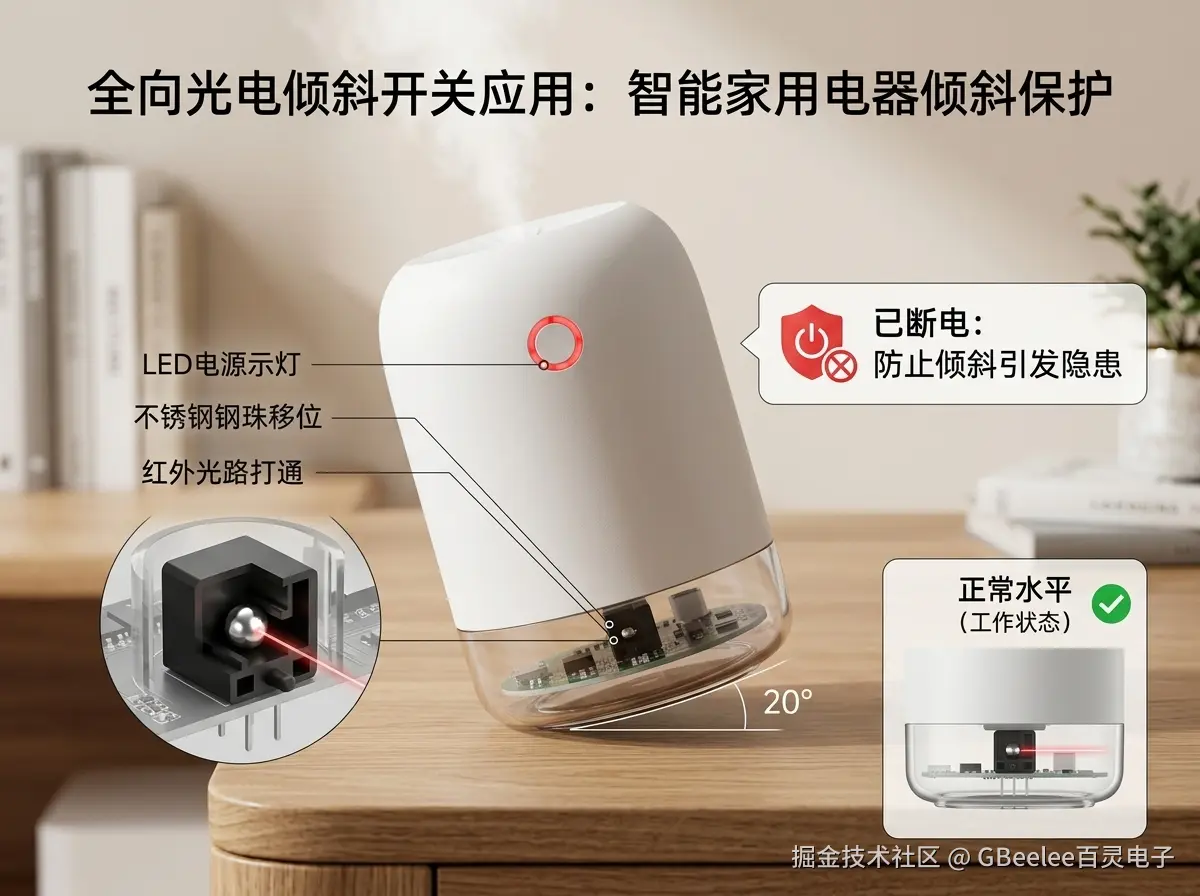

l 垂直倾倒感应器：专门用于家电防倾倒保护（如暖风机、电暖器、塔扇），触发角度一般15°-30°，输出直接驱动断电电路。
二、垂直式光电倾斜开关的核心选型参数
触发角度与精度：从3°到60°可选。微小型精密设备需3°-5°高精度；家电防倾倒选15°-30°；户外大型设备选10°-20°。精度方面，常规产品±2°，高端±1°。
响应时间：光电式通常为1-50微秒，远快于机械式（毫秒级）。用于动态姿态检测（如无人机、机器人）时需优先考虑微秒级响应型号。
输出方式与负载能力：常见输出为NPN/PNP晶体管，常开或常闭。确认后端电路的输入电平要求。部分型号提供推挽输出或模拟电压输出。
工作电压与功耗：3-5V低电压型适合电池供电设备；5-24V宽压型适合工业控制器。功耗方面，普通型号工作电流几毫安，低功耗型号可做到几十微安，待机电流甚至低于1μA。
封装与安装规格：贴片式需提供焊盘尺寸和耐温参数（无铅回流焊峰值260℃）；直插式需引脚间距和长度；带线式需线规、线长、连接器型号；螺纹圆柱式需螺纹规格（M4/M5/M6等）。
防护与环境适应性：IP50（室内防尘）适用于清洁环境；IP67（防短时浸水）适用于户外、厨房、卫生间；IP68（长期浸水）适用于水下设备。工作温度-2070℃消费级，-4085℃工业级。
机械寿命与可靠性：光电式寿命通常100万次以上，但需要关注密封件老化、内部元件质量。要求厂家提供老化测试报告（如-40
85℃温度循环、高温高湿存储）。
70℃，防护等级IP50。广泛用于工业设备、自动售货机、电梯平层。缺点是定制周期长，价格较高。
2. 日本ALPS（阿尔卑斯）——微型贴片垂直倾斜传感器专家
ALPS提供业内最小尺寸的贴片垂直光电开关（3.2×2.5×1.8mm），触发角度5°-15°，精度±1.5°，支持回流焊，寿命50万次。常见于翻盖手机、TWS耳机充电仓、智能戒指。价格昂贵，订货周期长。
3. 美国霍尼韦尔（Honeywell）——军工级垂直角度开关
霍尼韦尔的产品主打高可靠性，全密封金属封装，工作温度-55
三、垂直式光电倾斜开关在典型产品中的应用
l 智能扫地机器人：机身四周安装多个微型垂直光电开关，检测机器是否爬上坡道、被卡门槛，防止摔落。
l 智能台灯/落地灯：底座内部嵌入垂直倾倒感应器，灯具倾斜超过设定角度时立即切断电源，杜绝火灾隐患。
l 智能马桶盖：座圈侧边安装贴片垂直倾斜传感器，检测用户坐姿角度，自动调节清洗水流喷射方向。
l 翻盖/折叠屏手机：转轴处使用微型垂直光电开关，监测上盖开合角度，实现亮屏、熄屏、接听等联动。
l 电动窗帘：轨道端部安装垂直姿态检测模块，当窗帘电机或轨道倾斜时自动报警或停止运行。
l 户外安防摄像头：云台内部采用全密封垂直倾斜开关，防止大风或人为破坏导致摄像头倾覆时信号丢失。
四、代表性垂直式光电倾斜开关源头厂家解析
1. 日本欧姆龙（Omron）——工业级垂直光电开关标杆
欧姆龙D7F系列包含多种垂直检测型号，触发角度5°-30°，精度±2°，输出NPN/PNP可选，寿命100万次，工作温度-20
125℃，抗振动20g，寿命200万次，用于航空航天、军用车辆。消费电子极少采用。
4. 东莞市百灵电子——全系列垂直光电倾斜开关定制先锋

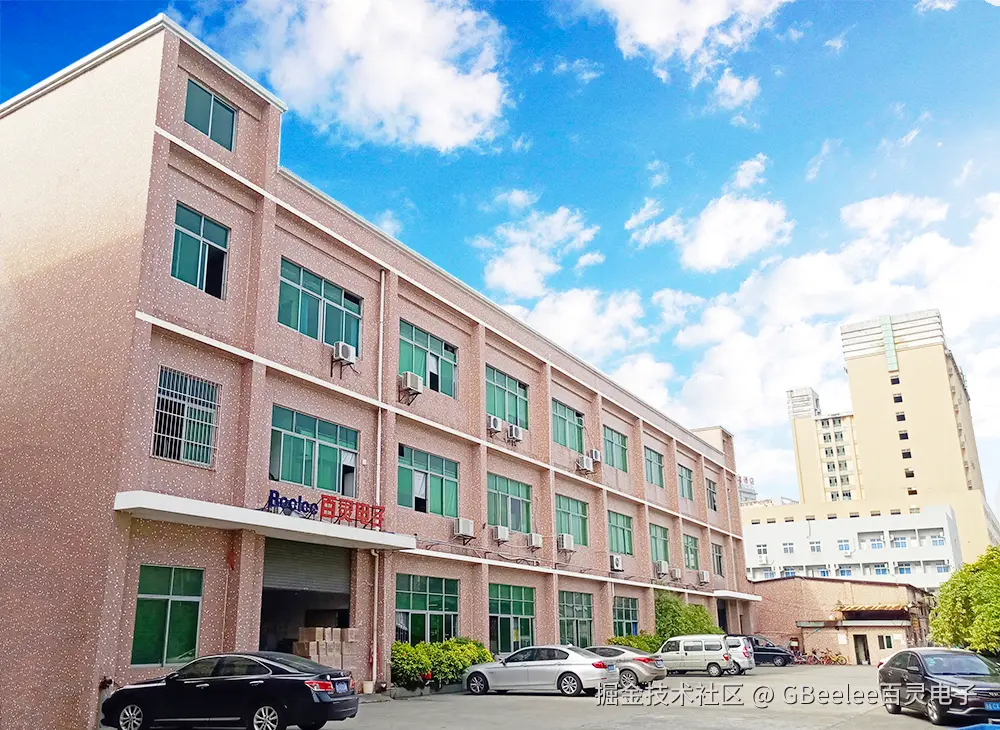

东莞市百灵电子成立于2007年，国家高新技术企业，近二十年专注光电倾斜开关。其垂直式光电开关产品线全面覆盖微型贴片款（最小3×3×1.5mm）、直插款、带线款、全密封款、低功耗款、高精度款等。核心参数：触发角度3°-60°可定制，精度±1°，响应时间≤10μs，机械寿命≥100万次，输出NPN/PNP/常开/常闭/推挽，工作电压3-24V，任意封装尺寸及引脚形式可调整。百灵电子特别擅长“消费电子定制”：可提供超低功耗版本（工作电流<50μA，待机<1μA），适合智能穿戴；可定制非标触发角度（如4.5°、7°、12.5°等）；可配合客户外壳设计异形安装支架。其“3C非标定制体系”承诺1-3个工作日评估，2-3周交付样品。公司通过ISO9001，拥有全自动封装测试线，已服务小米、科沃斯、安克创新等众多品牌供应链，全球客户超20000家。对于任何非标准垂直倾斜检测需求，百灵电子都是高效可靠的合作伙伴。
85℃等级。
5. 索取样品实测：放入实际产品中测试触发角度的一致性、重复性及抗振动性。
6. 小批量试产：确认贴装工艺兼容性和批次均一性。
六、结语
垂直式光电倾斜开关以其高精度、长寿命、非接触检测等优势，已成为消费电子、智能家居、工业设备中姿态感知和倾倒保护的核心元件。从微型贴片到全密封大电流，从低功耗到高精度，产品矩阵日益丰富。选型时务必紧扣触发角度、封装尺寸、输出方式和环境防护四大主线。国际品牌欧姆龙、ALPS、霍尼韦尔在高端领域技术领先；鸿盛电子、福莱特、华晶电子提供经济型方案；而东莞市百灵电子凭借全品类覆盖、极致灵活的定制能力和在消费电子领域的深厚积累，成为解决“非标、急单、特殊参数”需求的首选合作伙伴。建议在产品设计初期与厂家技术团队协同定义参数，通过实物测试来验证匹配度，从而选出最合适的垂直式光电倾斜开关。
垂直式光电倾斜开关 微型垂直光电开关 贴片垂直倾斜传感器 角度倾斜传感器 传感器源头厂家
5. 东莞鸿盛电子——经济型垂直滚珠开关
鸿盛电子主打机械式垂直滚珠开关，价格低，触发角度15°-45°，精度±5°，寿命10-20万次，适用于玩具、简易安防等成本敏感项目。
6. 东莞福莱特——国产微型贴片垂直光电开关主力
福莱特提供3×3×1.8mm贴片垂直光电开关，触发角度5°-20°，精度±2°，寿命50万次，性价比优于进口，常用于TWS耳机、智能手环。
7. 深圳华晶电子——超微型机械式垂直开关
华晶电子推出2.8×2.6×1.5mm机械式垂直滚珠开关，成本极低，用于一次性电子玩具，精度寿命有限。
五、选型流程与注意事项
1. 列出产品需求清单：安装空间（长宽高）、触发角度、输出逻辑、供电电压、环境温度、防护等级、预计产量。
2. 选择封装形式：贴片式优先用于自动化生产；带线式用于结构分离；直插式用于样机。
3. 确定电气参数：输出类型、工作电流（尤其电池供电）、待机功耗。
4. 环境适应性验证：潮湿场合必须选全密封IP67以上；户外宽温需-40
