Android手把手编写儿童手机远程监控App之二维码库zxing详解

概述

上节讲述UUID,UUID通用唯一标识符，每次生成都是在全球范围内不会重复的ID，如：4a3ada95-765b-415b-b53b-d2baf1e4a4d6。多嘟宝中使得每一位都是唯一特例，不重复。嘟宝作为后台服务程序，使用MQTT在后台与服务器保持长期连接，响应嘟妈指令，与嘟妈建立音视频通信。目前完成的任务包括：

• 开机自启动
• 前台任务
• MQTT连接、推送、订阅、医嘱
• 嘟宝唯一识别码uuid 嘟妈想要给嘟宝发送信息指令，必须先知道嘟宝的ID，dubaoID。但嘟宝ID是很长的字符串，若让嘟妈手动输入，费心费力易出错，惹恼嘟妈。二维码是很不错的解决方案。

二维码：QR Code（Quick Response Code），是一种用来存储信息的二维条码，由黑白方块组成，不同排列代表不同数据。手机摄像头识别后，自动解码成文字。它有以下优点：

• 信息量大
• 扫描速度快
• 容错率高(有一点损坏也能识别)

zxing二维码库

ZXing（Zebra Crossing） 是一个开源的条码与二维码处理库，支持多种编码格式（如QR Code、EAN、Code 128等），可用于生成和解析二维码/条形码，广泛应用于Android应用、后端服务以及嵌入式设备中，具有跨平台、稳定性高和易于集成等特点。 GitHub地址

嘟宝工程应用zxing库

路径在build.gradle 文件，注意有两个build.gradle文件。是含有Module:DuBao:app模块，在dependencies模块中添加依赖：

 implementation 'com.google.zxing:core:3.4.1'
 implementation 'com.journeyapps:zxing-android-embedded:4.3.0'

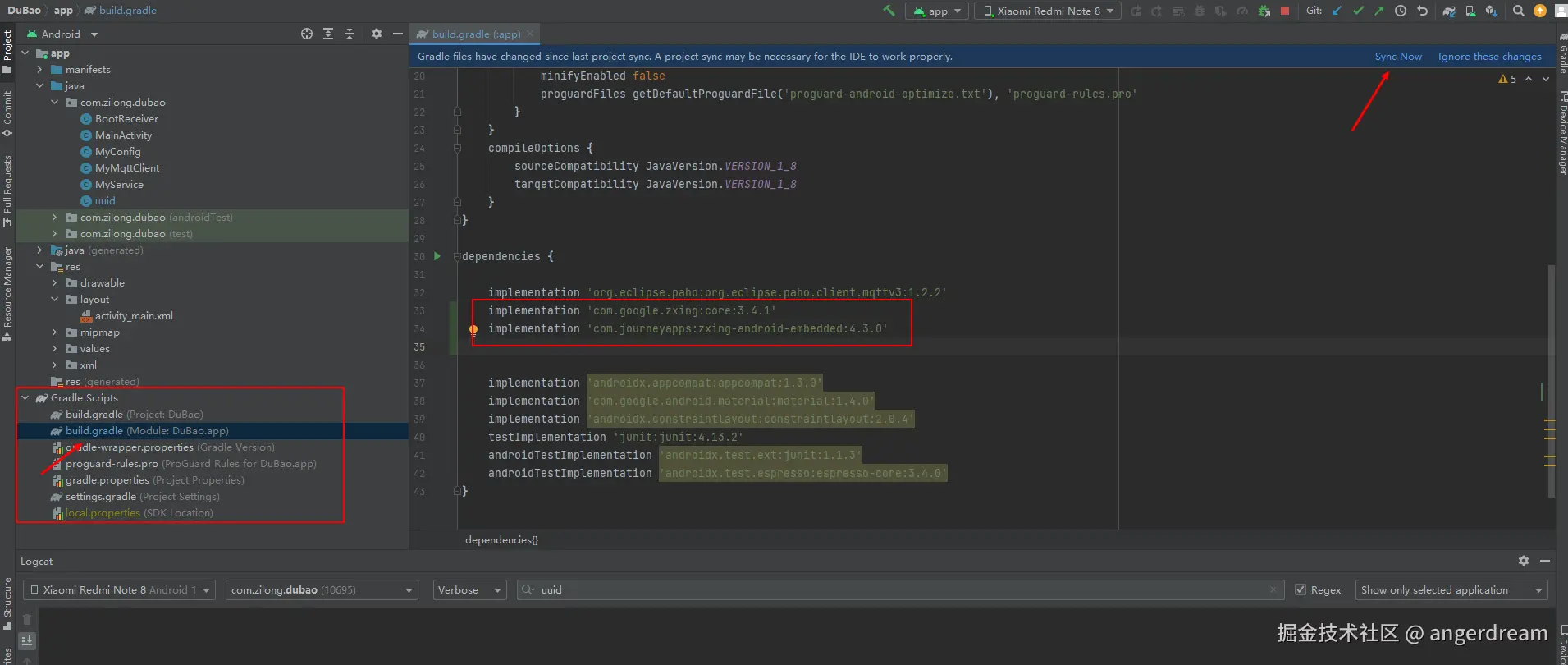

点击SyncNow ，下载库同步到工程内。 如下图 其中ZXing 是 ZXing 的核心库（core模块），zxing-android-embedded是再次封装，实现生成二维码、扫描等诸多功能。

生成一个简单二维码

• 在MainActivity资源文件activity_main.xml添加ImageView显示二维码
• 在MainActivity onCreate函数中调用zxing-android-embedded库，生成二维码

activity_main代码

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:gravity="center_vertical"
    android:orientation="vertical">

    <ImageView
        android:id="@+id/qrCode"
        android:layout_width="300dp"
        android:layout_height="300dp"
        android:layout_gravity="center" />


</LinearLayout>

MainActivity代码

package com.zilong.dubao;

import androidx.appcompat.app.AppCompatActivity;

import android.graphics.Bitmap;
import android.os.Bundle;
import android.widget.ImageView;

import com.google.zxing.BarcodeFormat;
import com.journeyapps.barcodescanner.BarcodeEncoder;

public class MainActivity extends AppCompatActivity {
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        ImageView qrCodeImageView = findViewById(R.id.qrCode);
        String textToEncode = "4a3ada95-765b-415b-b53b-d2baf1e4a4d6";
        try {
            // 使用 BarcodeEncoder 生成二维码 Bitmap
            BarcodeEncoder barcodeEncoder = new BarcodeEncoder();
            Bitmap bitmap = barcodeEncoder.encodeBitmap(textToEncode, BarcodeFormat.QR_CODE, 400, 400);

            // 显示二维码
            qrCodeImageView.setImageBitmap(bitmap);
        } catch (Exception e) {
            e.printStackTrace();
            // 生成失败时的处理
        }

    }

}

运行程序查看效果

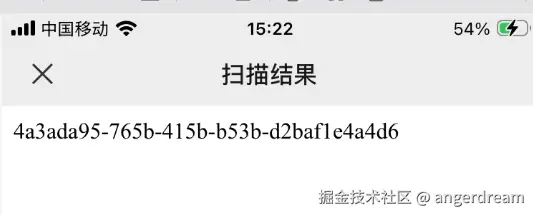

用微信扫一扫，其内容是一串数组4a3ada95-765b-415b-b53b-d2baf1e4a4d6,ruxiai如下图：

看下核心api

 BarcodeEncoder barcodeEncoder = new BarcodeEncoder();
 Bitmap bitmap = barcodeEncoder.encodeBitmap(textToEncode, BarcodeFormat.QR_CODE, 400, 400);

encodeBitmap函数返回Bitmap 类型，给ImageView显示控件用。参数：

• textToEncode二维码内容，是一个字符串4a3ada95-765b-415b-b53b-d2baf1e4a4d6，嘟宝ID
• BarcodeFormat.QR_CODE二维码类型
• 400二维码长、宽

美化嘟宝二维码

美化二维码的方式很多，例如：圆角码点 + 渐变 + Logo，但每增加一层美化，扫码难度就增加一分。建议从简单的渐变或圆角开始，逐步进阶。 这里Logo美化二维码，在二维码中间放入嘟宝图片。

• 准备嘟宝logo.png放入DuBao\app\src\main\res\layout目录中。

MainActivity源码

package com.zilong.dubao;

import androidx.appcompat.app.AppCompatActivity;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Canvas;
import android.graphics.Paint;
import android.graphics.RectF;
import android.os.Bundle;
import android.widget.ImageView;

import com.google.zxing.BarcodeFormat;
import com.journeyapps.barcodescanner.BarcodeEncoder;

public class MainActivity extends AppCompatActivity {
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        ImageView qrCodeImageView = findViewById(R.id.qrCode);
        String textToEncode = "4a3ada95-765b-415b-b53b-d2baf1e4a4d6";
        Bitmap logo = BitmapFactory.decodeResource(getResources(), R.drawable.fav);
        Bitmap bitmap=createQRCodeWithLogo(textToEncode,400,logo);
        qrCodeImageView.setImageBitmap(bitmap);


    }
    private   Bitmap createQRCodeWithLogo(String content, int qrSize, Bitmap logo) {
        if (content == null || content.isEmpty() || qrSize <= 0) {
            return null;
        }
        try {
            // 1. 先生成基础二维码
            BarcodeEncoder encoder = new BarcodeEncoder();
            Bitmap qrCode = encoder.encodeBitmap(content, BarcodeFormat.QR_CODE, qrSize, qrSize);
            // 没有Logo就直接返回二维码
            if (logo == null) {
                return qrCode;
            }
            // 2. 准备绘制合并
            Bitmap mergedBitmap = Bitmap.createBitmap(qrSize, qrSize, qrCode.getConfig());
            Canvas canvas = new Canvas(mergedBitmap);
            // 3. 绘制基础二维码
            canvas.drawBitmap(qrCode, 0, 0, null);
            // 4. 计算Logo尺寸（建议不超过二维码宽度的1/4）
            int logoSize = qrSize / 4;
            // 缩放Logo（保持宽高比）
            Bitmap scaledLogo = Bitmap.createScaledBitmap(logo, logoSize, logoSize, false);
            // 5. 计算Logo绘制位置（居中）
            float left = (qrSize - logoSize) / 2f;
            float top = (qrSize - logoSize) / 2f;
            // 6. 可选：给Logo添加白色背景圆框（让Logo更突出，扫码更友好）
            Paint paint = new Paint(Paint.ANTI_ALIAS_FLAG);
            paint.setColor(0xFFFFFFFF);
            canvas.drawRoundRect(new RectF(left - 5, top - 5, left + logoSize + 5, top + logoSize + 5), 15, 15, paint);
            // 7. 绘制Logo
            canvas.drawBitmap(scaledLogo, left, top, null);
            return mergedBitmap;
        } catch (Exception e) {
            e.printStackTrace();
            return null;
        }
    }

}

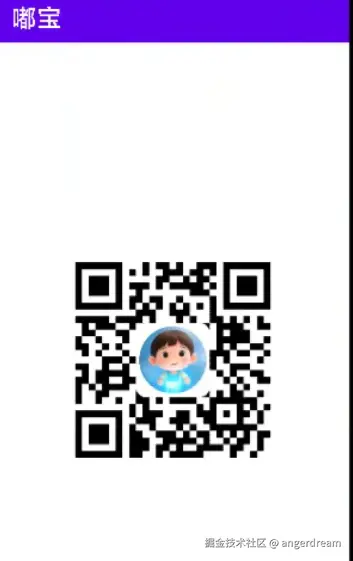

运行查看效果:

获取嘟宝id二维码显示

MainActivity源码

package com.zilong.dubao;

import androidx.appcompat.app.AppCompatActivity;

import android.graphics.Bitmap;
import android.os.Bundle;
import android.widget.ImageView;

import com.google.zxing.BarcodeFormat;
import com.journeyapps.barcodescanner.BarcodeEncoder;

public class MainActivity extends AppCompatActivity {
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        showqrQRCode();

    }
    private void showqrQRCode(){
        ImageView qrCodeImageView = findViewById(R.id.qrCode);
        uuid u=new uuid();
        String textToEncode =u.getuuid(this);
        try {
            // 使用 BarcodeEncoder 生成二维码 Bitmap
            BarcodeEncoder barcodeEncoder = new BarcodeEncoder();
            Bitmap bitmap = barcodeEncoder.encodeBitmap(textToEncode, BarcodeFormat.QR_CODE, 400, 400);
            // 显示二维码
            qrCodeImageView.setImageBitmap(bitmap);
        } catch (Exception e) {
            e.printStackTrace();
            // 生成失败时的处理
        }

    }

}

uuid源码

package com.zilong.dubao;

import static android.content.Context.MODE_PRIVATE;

import android.content.Context;
import android.content.SharedPreferences;
import android.util.Log;

import java.util.UUID;

public class uuid {
    private String createUUID(){
        String s="";
        s=UUID.randomUUID().toString();
        return s;

    }
    public String getuuid(Context context){
        SharedPreferences  preferences=context.getSharedPreferences("uuid",MODE_PRIVATE);
        String uuid= preferences.getString("id","");
        if (uuid.equals("")){
            uuid=createUUID();
            SharedPreferences.Editor editor=context.getSharedPreferences("uuid",MODE_PRIVATE).edit();
            editor.putString("id",uuid);
            editor.apply();
            return uuid;
        }
        return uuid;
    }
}

至此，嘟宝完成uuid用二维码显示功能。
