索雷SD2240+SD7111C用于变压器低压区不停机带压堵漏，不动火、不放油，耐油-40~120℃，寿命5-8年。关键：打磨至金属原色（延伸20mm以上）、冬季加热机体、固化观察≥30分钟。国家电网某供电公司110kV变压器案例证明：正确施工成功率＞98%。

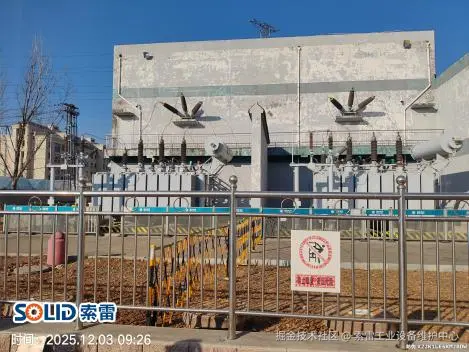

案例背景：国家电网某供电公司110kV变压器冬季漏油
●设备：2台110kV主变，冬季漏油加重（热胀冷缩导致裂缝扩大）
●漏点位置：升高座放气阀、高压侧法兰盘（直径约50厘米）
●施工气温：0~6℃
●使用材料：SD2240快速封堵材料2组 + SD7111C加固保护材料7组
●现场结果：固化后观察30分钟无渗漏，恢复运行
●后期反馈：仍存在渗漏
●原因分析：施工人员打磨范围仅5厘米（标准要求≥20毫米），且未全面排查漏点，低温未充分加热机体——操作问题，非材料质量问题 。

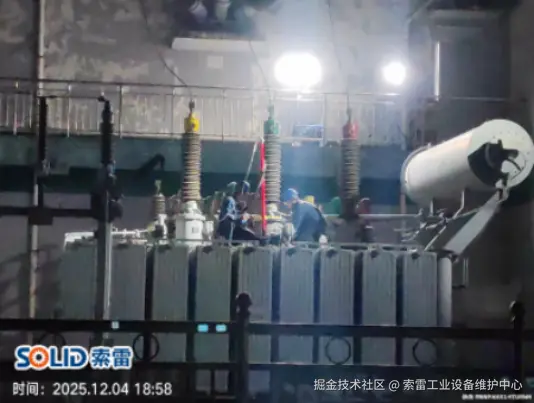

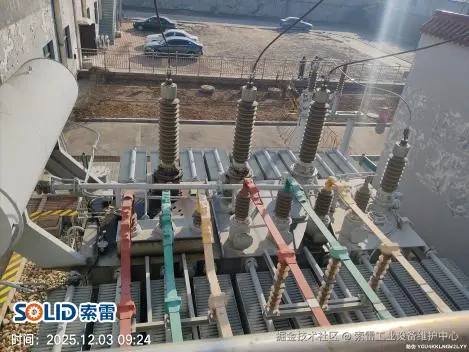

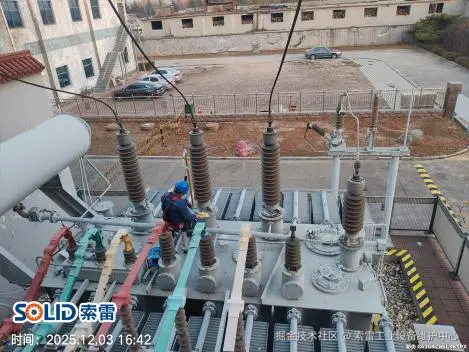

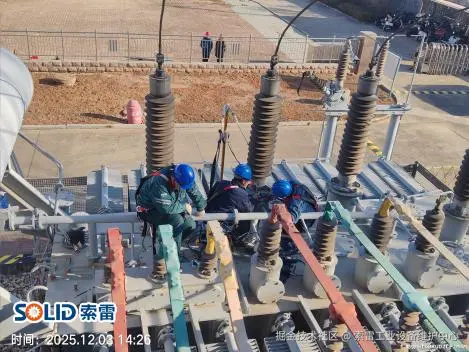

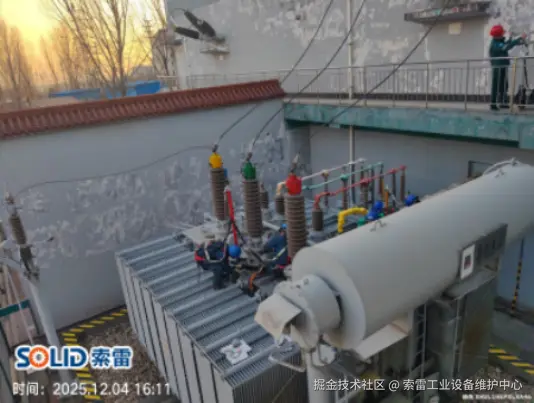

漏油情况
✅ 索雷碳纳米聚合物材料正确施工下成功率超98%。首次使用重要单位，建议工程师到场指导。
问答1：能不能不停机、不放油施工？
答： 分情况。低压区（油箱中上部、散热器、法兰）可以不停机、不放油， 直接带压施工；高压侧、升高座、带电部件附近必须停电。
案例漏点在高压区，停电施工正确。
✅ 结论： 低压可在线，高压必停电。
问答2：材料怕变压器油吗？长期浸泡会坏吗？
答： 不怕。SD2240专为耐油设计，在-40~120℃范围内长期浸泡于25/45变压器油中不溶胀、不脱落，粘结强度＞200公斤/平方厘米。
（SD2240封堵）
✅ 结论： 耐油性是核心技术壁垒。
问答3：需要动火吗？安全手续复杂吗？
答： 完全不动火，冷修复技术。无需动火作业票，停电验电即可施工，特别适合油气站、化工厂等易燃易爆环境。
✅ 结论： 不动火，安全简便。
问答4：油压大、喷着漏，能堵住吗？
答： 能。低压力（渗油/滴油）直接涂覆；中高压力（线状喷射）用多层涂敷或注胶工艺。实测可耐受1.0兆帕以上油压。
✅ 结论： 压力越高，越要打磨到位。
问答5：操作步骤复杂吗？普通维修工能学会吗？
答： 六步法，工具常见，普通人可掌握：
1. 清除表面油污
-
打磨漏点周围至金属原色，延伸20毫米以上
-
无水乙醇彻底清洗（干燥、粗糙、干净）
-
调和涂抹SD2240，快速封堵
-
固化后观察至少30分钟，确认无渗漏
-
覆盖涂抹SD7111C，加固保护
案例中因打磨不到位、观察不细导致返漏，说明经验和责任心决定成败。
✅ 结论： 操作不难，建议首次由工程师指导。
问答6：打磨要多干净？标准是什么？
答：露出金属原色， 不得有油漆、锈迹、油污；打磨范围向漏点四周延伸20毫米以上；表面越粗糙越好；用无水乙醇洗到干燥、干净。
案例只打磨5厘米，远不达标，导致返漏。
✅ 结论： 打磨是“一票否决”项，宁可多花1小时。
问答7：冬天低温能施工吗？怎么保证固化？
答： 最适温度1530℃。低于5℃时，必须用热风枪同时加热材料和机体，涂覆后继续加热1015分钟。案例0~6℃采用此方法成功固化。
（加热固化）
✅ 结论： 不光加热材料，机体也要加热。
问答8：不同漏油部位（焊缝、法兰、放气阀）要用不同材料吗？
答： 不用。所有部位都用SD2240封堵 + SD7111C加固。具体手法：
●焊缝/砂眼/裂纹：直接封堵
●法兰结合缝：沿缝隙一圈涂SD2240
●放气阀/螺栓：打磨后摁压涂覆
●散热片（薄壁）：不动火，薄涂多层
●瓷瓶/套管：不可打磨，清洁后直接覆盖SD7111C
✅ 结论： 两种材料，一套工艺全覆盖。
问答9：堵完后怎么验证不漏？观察多久？
答： 固化后至少观察30分钟， 案例建议冬季或漏点多时观察1小时以上。可用白粉笔或检漏液辅助检查。
✅ 结论： 观察充分才可靠，投运24小时内建议复查。
问答10：后期再漏是什么原因？能返修吗？
答： 常见原因：①漏点未找全 ②打磨不到位 ③低温未加热。材料本身极少失效。可铲除重涂，二次施工。案例返漏归因于操作不规范。
✅ 结论： 能返修，但最好一次成功。
附：其他关键信息（简版）
●寿命：5~8年不漏（大量案例跟踪）
●成本：总成本约为传统的1/5~1/3（不停机、不放油、不焊接）
●售后：按工艺施工并由工程师指导，再漏免费支持
●工程师到场：首次合作强烈建议派员，确保成功
●购买：1组起订，可小量试用
●培训：视频、手册、线下课、“千匠计划”工匠支持
本文基于索雷工业国家电网某供电公司110kV变压器冬季漏油真实案例（2025.12） 编写 。
返漏归因： 操作不规范（打磨不足、漏点未查全、低温未加热），非材料质量问题。材料正确施工成功率＞98%。
