仅需一颗电阻，搞定2.5-24V宽压LED恒流驱动——惠海H7303A方案解析
在LED照明设计中，恒流驱动方案的简洁性与可靠性往往是工程师关注的重点。尤其对于空间受限、成本敏感的中低压应用，如何用更少的外围元件实现稳定的恒流输出，是一个常见挑战。
惠海半导体推出的H7303A，正是一款为简化LED恒流驱动而设计的线性降压芯片。它仅需外接一个电阻，即可构成完整的恒流电路，支持16mA至2000mA的输出电流调节，覆盖从指示灯到2A级大功率LED的驱动需求。
宽压输入，覆盖主流电池与低压系统
H7303A内置30V耐压MOS管，芯片工作电压范围为2.5V至24V，可轻松适配：
单节或多节锂电池（如3.7V、7.4V、12V电池组）
汽车12V/24V系统
工业低压直流电源
这一电压范围使其在汽车LED灯、LED手电筒、LED台灯、矿灯、指示灯等场景中应用便捷。
高精度恒流，无需电感
区别于传统开关型驱动方案，H7303A采用线性恒流架构，无电感、无EMI问题，电路简单。芯片内部采用特殊算法，输出电流精度控制高，即便在输入电压波动或LED灯珠正向压降变化时，也能保持稳定的亮度。
用户只需调节外接电阻的阻值，即可设定所需电流。例如：
小电流指示灯：16mA
中功率台灯：300mA
大功率汽车灯：2000mA（需注意散热设计）
低静态电流，自带过热保护
H7303A的静态电流典型值仅100µA，在待机或轻载下功耗低，有助于延长电池供电设备的续航时间。
芯片内部集成过热保护功能，当结温过高时自动限制输出，避免损坏。其采用ESOP-8封装，底部散热片与芯片内部SW脚相连，便于通过PCB铺铜散热，提升大电流工作时的可靠性。

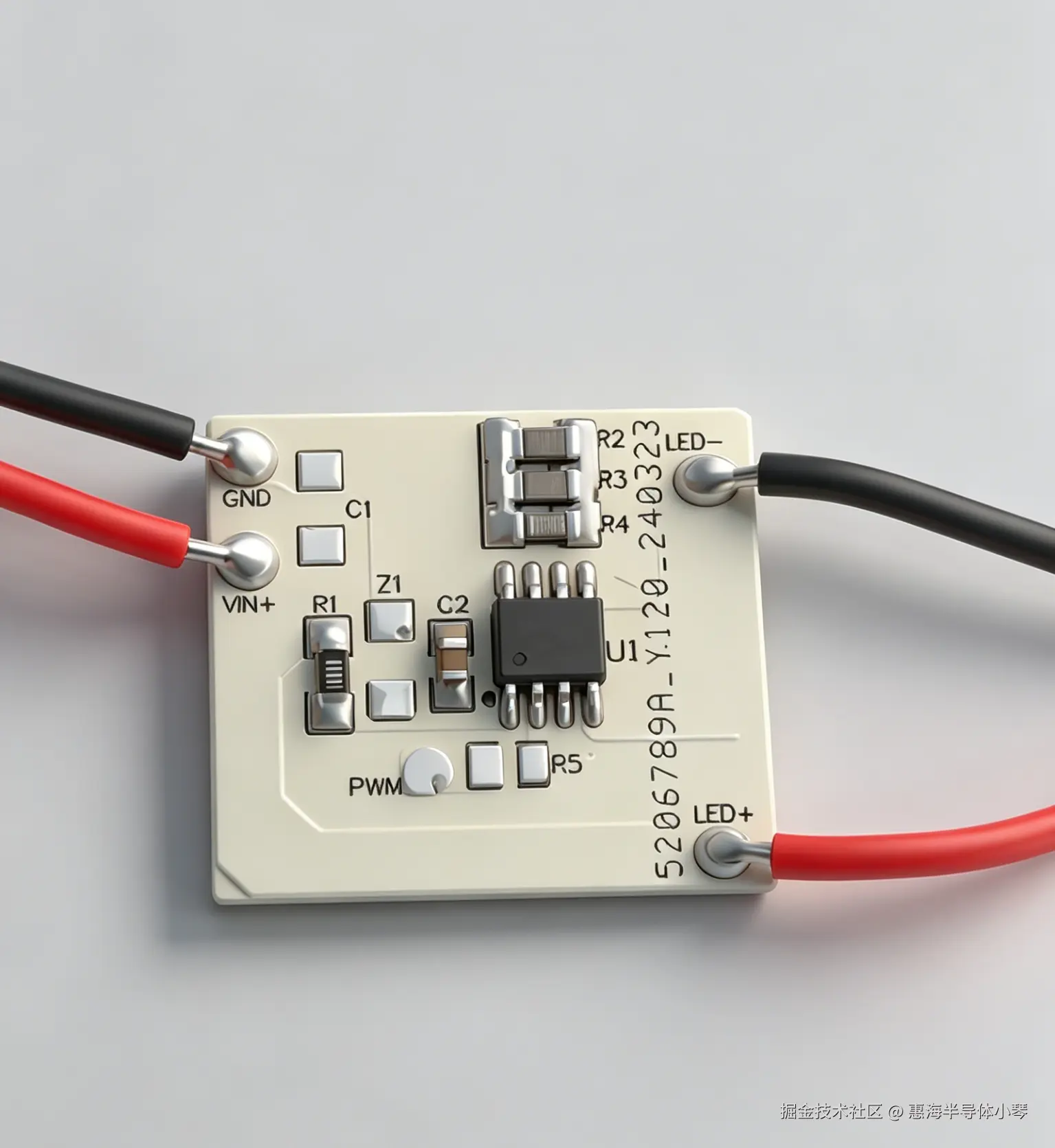

典型应用电路：
H7303A的外围电路仅需：
输入电容（可选，用于电源滤波）
一个电流设定电阻（Rset）
连接方式：VDD引脚接输入正极，SW引脚接LED负极，LED正极接输入正极。通过Rset设定电流后，电路即可稳定工作。
这种极简架构在线性LED照明、汽车日行灯、摩托车转向灯、便携式照明设备等成本与空间敏感的产品中优势明显。
小结
惠海H7303A以高性价比为设计目标，在宽输入电压、大恒流范围、高精度与简单外围之间取得了良好平衡。对于寻求无电感、低EMI、易生产的LED恒流方案的工程师而言，它是一个值得评估的选择。
