高压电线电力巡检六类图像识别数据集分享（适用于YOLO系列深度学习分类检测任务）
前言
电力系统作为现代社会运转的命脉，其安全稳定运行直接关系到国计民生和社会经济发展。随着电网规模的不断扩大和输电线路的日益复杂化，传统的人工巡检方式已难以满足现代电力运维的需求。人工巡检不仅效率低下、成本高昂，而且存在作业危险性高、检测结果主观性强等问题，特别是在高压输电线路等危险环境中，人工巡检的风险更为突出。
近年来，人工智能技术的飞速发展为电力巡检带来了革命性的变革。基于计算机视觉的智能巡检系统，结合无人机、机器人等智能设备，能够实现输电线路的自动化、智能化检测，大幅提升巡检效率和安全性。在这一技术浪潮中，高质量的图像识别数据集成为推动智能巡检技术落地的关键基础。
本数据集专注于高压输电线路的电力巡检任务，涵盖六类典型场景与目标，包括电缆破损、绝缘子破损、正常电缆、正常绝缘子、杆塔和植被遮挡等关键检测对象。数据集共包含2000张高质量图像，已完成标注与划分，具备开箱即用的特性，可直接用于YOLO系列等主流目标检测模型的训练与测试。
本数据集的发布，旨在为电力巡检领域的研究者和工程实践者提供标准化、实用性的数据资源，推动智能电网建设和电力安全保障技术的发展。无论是学术研究、技术竞赛，还是工业应用，本数据集都能为您的项目提供坚实的数据基础。
数据集应用流程
flowchart TD
A[数据集下载] --> B[数据解压与整理]
B --> C[数据格式验证]
C --> D[数据增强与预处理]
D --> E[模型选择与配置]
E --> F[模型训练]
F --> G[模型评估与优化]
G --> H[模型部署与应用]
H --> I[电力巡检实战]
subgraph 数据准备阶段
A
B
C
D
end
subgraph 模型开发阶段
E
F
G
end
subgraph 应用部署阶段
H
I
end
style A fill:#e1f5ff
style F fill:#fff4e1
style I fill:#e8f5e9

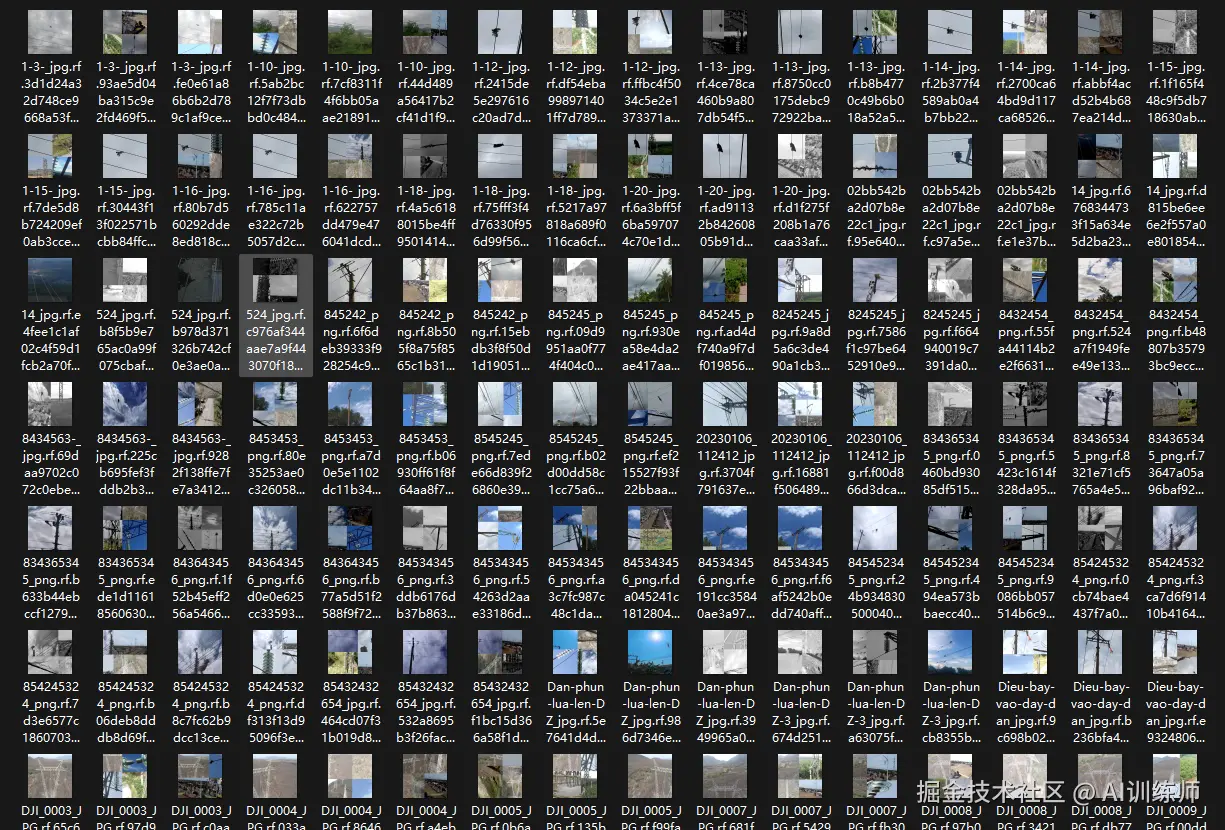

数据集概述
本数据集是专为高压输电线路电力巡检任务设计的综合性图像识别数据集，涵盖了电力巡检中最关键的六类目标对象。数据集经过精心构建和严格标注，具备以下核心特点：
基本信息
- 图片总数：2000 张
- 图像格式：JPG
- 标注格式：YOLOv5/YOLOv8/YOLOv10支持的
.txt文本格式（一图一标） - 类别数量：6 类
- 数据划分比例：
- Train：1400 张（70%）
- Val：300 张（15%）
- Test：300 张（15%）
类别标签详解
| 类别名称 | 类别编号 | 样本数量（约） | 详细说明 |
|---|---|---|---|
| 电缆破损 | 0 | 300+ | 覆盖电缆外皮破损、断裂、老化开裂等异常情况，包括不同程度的损伤表现 |
| 绝缘子破损 | 1 | 280+ | 包括瓷质绝缘子损坏、脱落、裂纹、污秽超标等多种缺陷形态 |
| 正常电缆 | 2 | 400+ | 表面光滑、无破损、结构完整的电缆，涵盖不同规格和型号 |
| 正常绝缘子 | 3 | 350+ | 状态良好、无缺陷的绝缘子元件，包括各种材质和类型 |
| 杆塔 | 4 | 600+ | 包括铁塔、输电支架等整体结构目标，覆盖不同电压等级 |
| 植被遮挡 | 5 | 200+ | 表示输电线路被树枝、藤蔓等植被遮挡，存在安全隐患的场景 |
数据集特点
- 高质量标注：所有图像均使用LabelImg工具进行手动精标，确保标注精度
- 真实场景覆盖：图像来源于无人机巡检拍摄、模拟数据合成、实地采样数据混合构建
- 多样化场景：涵盖不同天气条件、光照环境、拍摄角度的真实巡检场景
- 标准化格式：采用YOLO标准标注格式，兼容主流深度学习框架
- 合理数据分布：各类别样本数量均衡，避免模型训练中的类别不平衡问题
- 开箱即用：已完成数据划分，无需额外预处理即可开始训练
应用场景
本数据集适用于多种研究与工程应用场景，能够满足不同层次的开发需求：
1. 目标检测模型训练与测试
数据集可直接用于训练和测试各类目标检测模型，包括但不限于：
- YOLOv5、YOLOv7、YOLOv8、YOLOv9、YOLOv10等YOLO系列模型
- Faster R-CNN、SSD、RetinaNet等经典检测算法
- 基于Transformer的DETR、Swin Transformer等新型检测模型
通过在真实电力巡检场景数据上训练，模型能够学习到丰富的特征表示，提升在实际应用中的泛化能力。
2. 电力智能运维系统构建
基于本数据集训练的模型可集成到电力智能运维系统中，实现：
- 自动化巡检：无人机或巡检机器人自动识别线路缺陷
- 智能告警：及时发现并上报线路异常情况
- 缺陷分类：自动识别不同类型的缺陷，辅助运维决策
- 趋势分析：通过历史数据分析，预测潜在风险
3. 缺陷检测与告警系统研究
数据集中的破损类别样本可用于缺陷检测算法的研究与开发：
- 细粒度缺陷识别：区分不同类型的电缆和绝缘子破损
- 早期缺陷发现：识别轻微损伤，防止故障扩大
- 缺陷严重程度评估：根据破损程度进行分级告警
4. 迁移学习与小样本学习实验
数据集可作为预训练模型或迁移学习的目标域：
- 从通用目标检测模型迁移到电力巡检场景
- 小样本学习：在有限标注数据下实现有效检测
- 域适应：解决不同地区、不同环境下的数据分布差异
5. AI + 电力领域竞赛使用
数据集适合用于各类AI竞赛和技术挑战赛：
- 电力巡检算法竞赛
- 缺陷识别精度比拼
- 实时检测性能挑战
- 边缘设备部署竞赛
6. 智慧巡检与边缘计算部署
训练好的模型可部署到边缘设备，实现：
- 无人机实时检测：在巡检过程中实时识别缺陷
- 边缘端推理：减少数据传输，降低网络依赖
- 离线巡检能力：在无网络环境下完成巡检任务
训练指南
数据准备
项目结构
datasets/
├── images/
│ ├── train/
│ ├── val/
│ └── test/
├── labels/
│ ├── train/
│ ├── val/
│ └── test/
└── dataset.yaml
dataset.yaml 配置文件
path: ./datasets
train: images/train
val: images/val
test: images/test
nc: 6
names: ['电缆破损', '绝缘子破损', '正常电缆', '正常绝缘子', '杆塔', '植被遮挡']
数据增强
为提升模型泛化能力，建议在训练过程中采用数据增强策略：
from ultralytics import YOLO
model = YOLO("yolov8n.pt")
model.train(
data="dataset.yaml",
epochs=100,
imgsz=640,
batch=16,
augment=True,
hsv_h=0.015, # 色调增强
hsv_s=0.7, # 饱和度增强
hsv_v=0.4, # 明度增强
degrees=10.0, # 旋转角度
translate=0.1, # 平移
scale=0.5, # 缩放
shear=2.0, # 剪切
perspective=0.0, # 透视变换
flipud=0.0, # 上下翻转
fliplr=0.5, # 左右翻转
mosaic=1.0, # Mosaic增强
mixup=0.0 # Mixup增强
)
YOLOv8训练示例
from ultralytics import YOLO
# 加载预训练模型
model = YOLO("yolov8n.pt")
# 开始训练
results = model.train(
data="dataset.yaml",
epochs=100,
imgsz=640,
batch=16,
device=0, # 使用GPU，如果有多块GPU可以设置为[0,1,2,3]
workers=8,
name="power_line_inspection",
patience=50, # 早停机制
save=True,
plots=True,
verbose=True
)
# 模型评估
metrics = model.val()
# 模型推理
results = model("path/to/test/image.jpg")
# 导出模型
model.export(format="onnx")
YOLOv5训练示例
import torch
# 训练配置
train_config = {
'data': 'dataset.yaml',
'epochs': 100,
'batch_size': 16,
'imgsz': 640,
'device': 0,
'workers': 8,
'project': 'runs/train',
'name': 'power_line_inspection',
'exist_ok': True,
'pretrained': True,
'optimizer': 'SGD',
'lr0': 0.01,
'momentum': 0.937,
'weight_decay': 0.0005,
'warmup_epochs': 3.0,
'warmup_momentum': 0.8,
'warmup_bias_lr': 0.1
}
# 开始训练
!python train.py --data {train_config['data']} \
--epochs {train_config['epochs']} \
--batch-size {train_config['batch_size']} \
--img {train_config['imgsz']} \
--device {train_config['device']} \
--workers {train_config['workers']} \
--project {train_config['project']} \
--name {train_config['name']} \
--exist-ok {train_config['exist_ok']} \
--pretrained {train_config['pretrained']} \
--optimizer {train_config['optimizer']} \
--lr0 {train_config['lr0']}
模型选择建议
根据实际应用场景和计算资源，可以选择不同规模的模型：
| 模型规模 | 参数量 | 推理速度 | 精度 | 适用场景 |
|---|---|---|---|---|
| YOLOv8n | 3.2M | 最快 | 中等 | 边缘设备、实时检测 |
| YOLOv8s | 11.2M | 快 | 较高 | 无人机巡检、移动端应用 |
| YOLOv8m | 25.9M | 中等 | 高 | 服务器部署、离线分析 |
| YOLOv8l | 43.7M | 慢 | 很高 | 高精度要求场景 |
| YOLOv8x | 68.2M | 最慢 | 最高 | 科研竞赛、极限精度需求 |
挑战与解决方案
挑战1：小目标检测
电力巡检图像中，绝缘子、电缆破损等目标往往占据图像面积较小，检测难度大。
解决方案：
- 使用高分辨率输入图像（如1280×1280）
- 采用FPN（特征金字塔网络）增强多尺度特征融合
- 专门设计小目标检测头
- 使用数据增强中的缩放操作，增加小目标样本
挑战2：类别不平衡
正常电缆、正常绝缘子等正常状态样本较多，破损样本相对较少。
解决方案：
- 使用Focal Loss等损失函数，降低易分类样本的权重
- 采用过采样技术，增加破损类别的样本数量
- 使用类别权重，在损失函数中为少数类赋予更高权重
- 采用SMOTE等合成少数类样本的技术
挑战3：相似缺陷识别
电缆破损和绝缘子破损在视觉上可能存在相似性，容易混淆。
解决方案：
- 增加破损类别的样本多样性
- 使用更深的网络结构提取更丰富的特征
- 采用细粒度分类技术
- 结合上下文信息，如杆塔、植被遮挡等辅助判断
挑战4：复杂背景干扰
电力巡检图像背景复杂，包括天空、山脉、建筑物、植被等，容易造成误检。
解决方案：
- 使用注意力机制，让模型关注关键区域
- 采用背景减除技术，突出前景目标
- 使用更强的数据增强，提升模型鲁棒性
- 结合多帧信息，利用时序信息辅助检测
挑战5：实时性要求
无人机巡检等应用场景对检测速度有较高要求。
解决方案：
- 选择轻量级模型，如YOLOv8n、YOLOv8s
- 使用模型量化技术，如INT8量化
- 采用TensorRT等推理加速框架
- 使用模型剪枝技术，减少冗余参数
数据集下载
网盘链接: pan.baidu.com/s/1rNbncL8N…
提取码: inck
下载后请按照以下步骤解压和使用：
- 解压数据集压缩包
- 确认数据集结构符合上述项目结构
- 根据实际路径修改dataset.yaml文件中的path参数
- 开始模型训练
结语
随着电力系统智能化转型的深入推进，基于计算机视觉的智能巡检技术正成为电力运维的重要发展方向。本数据集的发布，旨在为电力巡检领域的研究者和开发者提供高质量、标准化的数据资源，推动AI技术在电力行业的应用落地。
本数据集具有以下核心优势：
- 专业性强：专注于高压输电线路巡检场景，涵盖六类关键目标
- 质量高：所有图像均经过手动精标，确保标注精度
- 实用性好：已完成数据划分，开箱即用，无需额外预处理
- 兼容性强：采用YOLO标准格式，支持主流深度学习框架
- 应用广泛：适用于目标检测、缺陷识别、智能巡检等多种场景
我们相信，本数据集将为电力巡检智能化发展提供坚实的数据基础，助力相关研究和工业实践更进一步。无论是学术研究、技术竞赛，还是工业应用，本数据集都能为您的项目提供强有力的支持。
欢迎下载、引用与反馈，共同推动电力AI应用的深入发展，为构建更加安全、智能、高效的电力系统贡献力量。
如果您在使用过程中遇到任何问题或有任何建议，欢迎随时与我们联系。让我们一起推动电力巡检技术的进步，为智能电网建设添砖加瓦！
