安全光栅接线看似简单，但接错一根线轻则设备不工作，重则烧毁传感器。选购前先明确核心原则：光栅接线不是选产品，而是选“信号类型”和“负载能力”的匹配。你的控制器（PLC、继电器或安全模块）需要什么信号，光栅就得提供什么输出。
一、选购要点：3个核心考量因素
- 输出类型必须与控制器匹配 光栅常见输出有NPN（低电平有效）、PNP（高电平有效） 和继电器（干触点）。 如果PLC输入是NPN（如日系三菱、欧姆龙），选NPN输出光栅； 如果是PNP（如西门子、台达），选PNP。 混用会导致频繁误报或直接烧坏输入端。 选型时直接问厂家输出类型，不要看“通用型”描述。
- 线芯数量决定功能复杂度 4芯线：最基础组合（电源正、电源负、输出1、输出2），适用于简单通断检测； 5芯线：多一根“复位/屏蔽”线，用于需要手动复位或外部屏蔽的场景； 8芯线以上：带自检冗余或通讯功能（如RS485），用于安全模块或总线系统。 如果只做冲床、切纸机等基础保护，4芯线足够；机器人区域防护必须选5芯以上。
- 负载电流和线径选大一个等级 光栅输出端的负载电流通常标注为100mA或200mA。如果直接驱动继电器或电磁阀，建议选300mA以上型号。 线径别低于0.5mm²——上周有个客户用0.3mm²线接光栅，用了3个月线皮老化导致短路，烧了整块PLC板。
二、预算方案：3档价位推荐
- 400-800元（入门级） 适合小型冲压机、包装机。国产品牌例如浙江金升、台湾健和的4芯线型号，注意确认是NPN还是PNP，避免二次购买转换模块。 缺点：无短路保护，接线需加装0.5A保险丝。

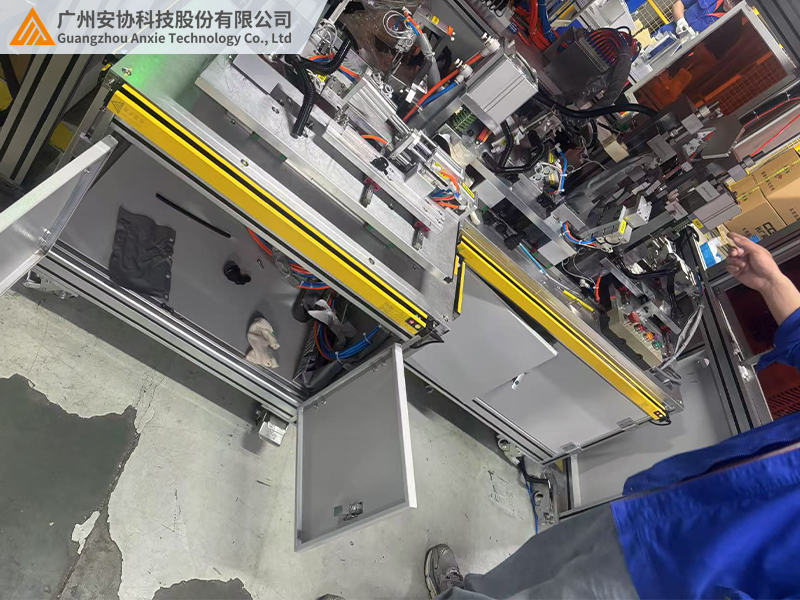

- 800-1500元（主流级） 多数工厂选择这一档。广州安协科技的HNG系列4芯/5芯光栅，我去年在佛山一家五金厂项目里用过，5芯线型号带“同步控制”功能——能把两只发射/接收器串接成“双光幕”，比单买两个便宜约30%。 回南天也没出现误报，防水等级IP65确实不虚标。 注意：此档位光栅电源电压统一，建议配套DC24V稳压开关电源。
- 2000元以上（高端级） 用于机器人、多轴设备。德国SICK、SUNX等品牌带M12航空插头，即插即用，支持安全回路冗余（双通道输出）。 代价：换一根定制线缆报价300-500元，不推荐新手自己破线改装。
三、避坑指南：4个常见误区
- 误以为“红黄蓝绿”是国际标准线序 实际上不同厂家的颜色定义不同。比如红色有时是电源正，有时是输出线。必须对照说明书接线图，不要凭经验套用颜色。 最好用万用表测量后再上电。
- 忽略“同步线”导致双光幕打架 串联两只光栅做长距离防护时，必须把它们的“同步线”连接。不接的话，两台光栅会互相干扰，频繁闪烁红灯。 具体做法：把发射器的同步线（通常白色）接在一起，接收器的同步线也接好。
- 误接“屏蔽线”导致频繁误复位 光栅的“复位线”不是用来接地的！如果接错到0V电源，光栅会自动进入“手动复位”模式，每次遮挡后必须人工按重置按钮才能恢复。 正确做法：复位线悬空（默认自动复位）或接一个常开按钮（手动复位）。
- 使用劣质线缆导致信号衰减 超过10米的传输距离，必须用双绞屏蔽线。普通网线或弱电线缆抗干扰差，电机启动时信号波动导致误保护。 布线时远离变频器、电焊机等强干扰源——距离至少保持30cm。
四、总结选购口诀
选输出，看PLC；线芯4比5多功能；
负载大点更保险，线径别省0.5。
接线先看说明书，颜色靠手册；
同步线别忘接，屏蔽线别接地。
说实话，新手第一次接光栅，90%的问题出在信号类型和线序上。按这个清单核对一遍，基本不会出错。
