很多团队第一次做 OA，习惯从“先画几个表单”开始：请假单、用印单、会议室预约单、出差单、公车申请单。表单很快能跑起来，但上线半年后会发现真正难的不是字段，而是组织权限、审批状态、附件归档、消息触达、审计追踪和跨模块联动。OA 不是表单堆叠，而是企业协同动作的统一运行底座。

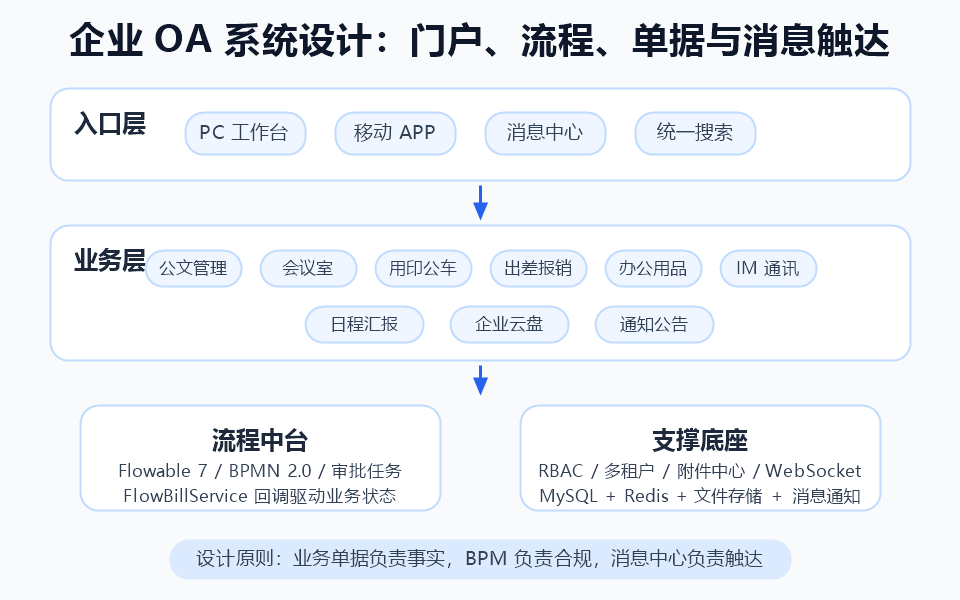

▲ 企业 OA 系统架构：以统一门户承接工作入口，以业务单据承载数据，以 BPM 流程驱动协同，以附件中心沉淀材料，以通知与 IM 完成触达，最后通过审计追踪形成闭环

---

引言：OA 系统到底难在哪？

OA 的英文是 Office Automation，但企业真正需要的不是“办公自动化”这个名词，而是把日常协同动作变成可管理、可追踪、可复盘的系统能力。

一个看似简单的用印申请，背后至少涉及：

• 谁可以发起用印，是否受部门、岗位、角色限制。
• 用什么印章，印章管理员是谁，是否需要法人或总经理审批。
• 附件是否必须上传，审批时能不能预览材料。
• 审批通过后是否自动通知印章管理员安排盖章。
• 被拒绝、撤回、退回时，业务状态如何回滚。
• 半年后审计时，能否查到谁在什么时间批准了什么材料。

如果只把 OA 当成“动态表单 + 审批流”，这些问题都会在后期变成补丁。

常见做法	上线初期表现	后期问题
每个业务各写一套审批逻辑	开发快	状态字段不统一，流程回调散落在各处
所有业务塞进一张万能表	配置灵活	复杂业务难查询、难统计、难做权限
审批和业务状态分离	流程能跑	审批通过但业务未生效，数据不一致
只做站内待办	功能完整	用户收不到提醒，流程长期挂起
只记录最新状态	页面清爽	审计时无法还原历史过程

本文不讲单个模块，而是从系统设计视角拆解一套企业 OA 应该如何落地：业务场景怎么拆、总体架构怎么搭、流程和单据怎么解耦、消息怎么触达、数据结构怎么设计，以及 RuoYi Office 在这些问题上的工程实现。

---

一、业务场景：OA 不是一个模块，而是一组协同场景

1.1 企业 OA 的业务全景

RuoYi Office 的 OA 模块覆盖的是企业日常办公中最典型的一组场景：

场景	业务模块	典型动作
公文流转	发文、收文、外部收文、归档	拟稿、核稿、签发、收文登记、办理、归档
行政资源	会议室、公车、用印、办公用品	预约、申请、审批、发放、归还、状态回写
员工协同	出差、日程、工作汇报	发起、审批、提醒、汇总、追踪
文件资产	企业云盘、附件中心	上传、预览、共享、归档、权限控制
消息协同	通知公告、即时通讯	待办提醒、审批触达、会话沟通、在线状态

这些场景的共同点是：都有一个业务对象，有一段生命周期，有一套参与角色，有一组需要留痕的动作。

所以 OA 的第一层抽象不应该是“表单”，而应该是“业务单据”。

1.2 为什么“表单堆叠”一定会失控？

表单解决的是“用户填什么”，但 OA 还要解决“填完之后发生什么”。

比如会议室预约，表单字段很简单：会议室、开始时间、结束时间、参会人员。但真正影响系统可用性的，是同一时间是否冲突、审批通过后是否占用资源、取消后是否释放会议室、参会人是否收到通知。

再看公车申请，字段也不复杂：车辆、用车时间、目的地、事由。难点在于车辆是互斥资源，审批中的申请也可能造成未来冲突，还车动作最好拆成独立单据，否则用车和还车状态会混在一起。

因此，企业 OA 至少要围绕 6 个核心问题设计：

设计维度	要回答的问题
组织	谁能发起、谁能审批、谁能查看
权限	菜单、按钮、数据范围如何控制
流程	谁审批、按什么条件分支、能否变更
状态机	草稿、审批中、通过、拒绝、撤回后业务怎么变化
消息触达	待办、站内信、WebSocket、IM 如何协同
审计追踪	过程、附件、意见、状态变更是否可还原

---

二、OA 系统总体设计：门户 + 单据 + 流程 + 触达

2.1 总体架构分层

RuoYi Office 采用的是典型的前后端分离架构：后端基于 Spring Boot 3.5 + Flowable 7 + MyBatis-Plus + Redis + WebSocket，前端基于 Vue3 + Vben Admin + Ant Design Vue。

从 OA 设计角度看，可以拆成 6 层：

层次	作用	关键能力
门户层	统一工作入口	工作台、待办、日程、消息、常用应用
业务层	承载具体场景	公文、会议室、用印、公车、出差、云盘、汇报
单据层	统一业务抽象	Bill 编号、业务主键、状态、附件、创建人
流程层	驱动协同流转	Flowable、BPMN、流程变量、任务、回调
触达层	让人及时处理	站内通知、WebSocket、IM 会话、在线状态
基础层	支撑企业级能力	组织、权限、数据权限、多租户、审计、文件存储

这种分层的好处是：业务模块可以快速扩展，但流程、附件、通知、权限这些共性能力不需要重复造轮子。

2.2 核心设计决策

决策点	RuoYi Office 的做法	价值
业务建模	每类业务保留自己的单据表	支持复杂查询、统计、权限和业务规则
流程接入	单据提交 BPM，流程实例绑定 businessKey	流程和业务弱耦合
状态回写	FlowBillService 接收流程事件	审批结果自动驱动业务状态
附件处理	附件中心按单据类型和业务 ID 绑定	上传、预览、归档统一
消息触达	通知 + WebSocket + IM	待办不只停留在列表里
前端组织	API 和页面按模块同构	后续扩展模块更容易维护

2.3 一条 OA 单据的标准生命周期

创建草稿
  ↓
保存业务单据和明细
  ↓
提交 Flowable 流程，绑定 businessKey
  ↓
流程进入待办，触发通知 / WebSocket / IM
  ↓
审批人处理任务
  ↓
FlowBillService 回调业务模块
  ↓
更新业务状态、资源占用、附件归档和审计记录

只要这个生命周期稳定，后续新增“合同申请”“资产领用”“项目立项”等场景，本质上都能复用这套模式。

---

三、流程设计：流程不能绑死在业务代码里

3.1 流程设计的三个层次

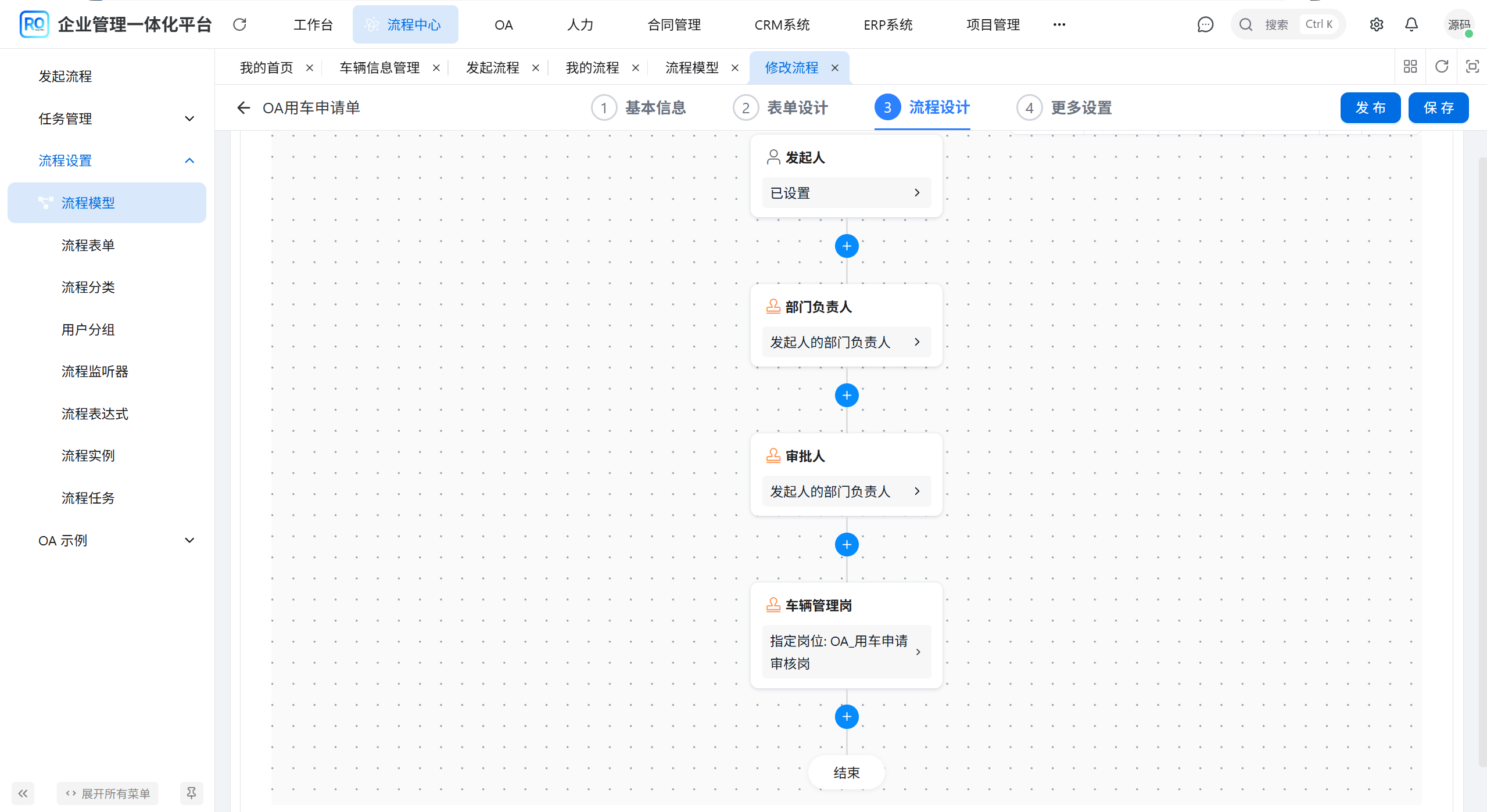

企业 OA 的流程设计至少有三层：

层次	关注点	示例
流程模型	谁审批、谁抄送、如何分支	部门经理 → 行政 → 总经理
流程变量	分支判断依据	金额、天数、部门、申请类型
业务回调	审批结果如何影响业务	用印通过后通知印章管理员，公车通过后占用车辆

很多系统只实现第一层，所以看起来“有审批”，但审批结果无法真正驱动业务。

RuoYi Office 通过 Flowable 7 承载 BPMN 流程，用业务模块提供流程变量，用 FlowBillService 处理流程回调。流程引擎只关心任务流转，业务模块只关心自己的状态变化。

3.2 FlowBillService：流程与业务之间的桥

FlowBillService 的关键不是代码复杂，而是职责边界清晰：流程事件到了业务模块，只传业务主键和流程状态，具体怎么更新由业务自己决定。

public interface FlowBillService<T extends BillTypeEnum> {

    /**
     * 当前服务支持的单据类型，例如 OA_BUSINESS_TRIP、OA_WORK_REPORT。
     */
    T getSupportedBillType();

    /**
     * 流程状态变更时，回写业务单据状态。
     */
    void updateProcessStatus(String businessKey, Integer status);

    default void onProcessApproved(String businessKey) {
        // 审批通过后，业务模块可执行资源占用、归档、发放等动作
    }

    default void onProcessRejected(String businessKey) {
        // 审批拒绝后，业务模块可释放资源或回滚状态
    }

    default void onProcessCancelled(String businessKey) {
        // 流程撤回后，业务模块可回到草稿或待提交状态
    }
}

这比在流程监听器里写一堆 if (billType == xxx) 更稳。流程模块不需要理解每个业务的细节，业务模块也不需要侵入 Flowable 的内部实现。

3.3 流程变量要来自业务，而不是来自页面临时判断

流程分支通常依赖业务字段，例如：

• 出差天数超过 3 天，需要更高级别审批。
• 用印类型为合同章，需要法务参与。
• 办公用品金额超过预算，需要财务审批。
• 外部收文涉及领导批示，需要追加办理节点。

这些条件应该在提交流程时进入流程变量，而不是让前端页面临时判断。原因很简单：流程变量属于流程审计的一部分，未来追溯时必须能解释“当时为什么走了这条审批路径”。

---

四、功能实现：从门户入口到消息触达

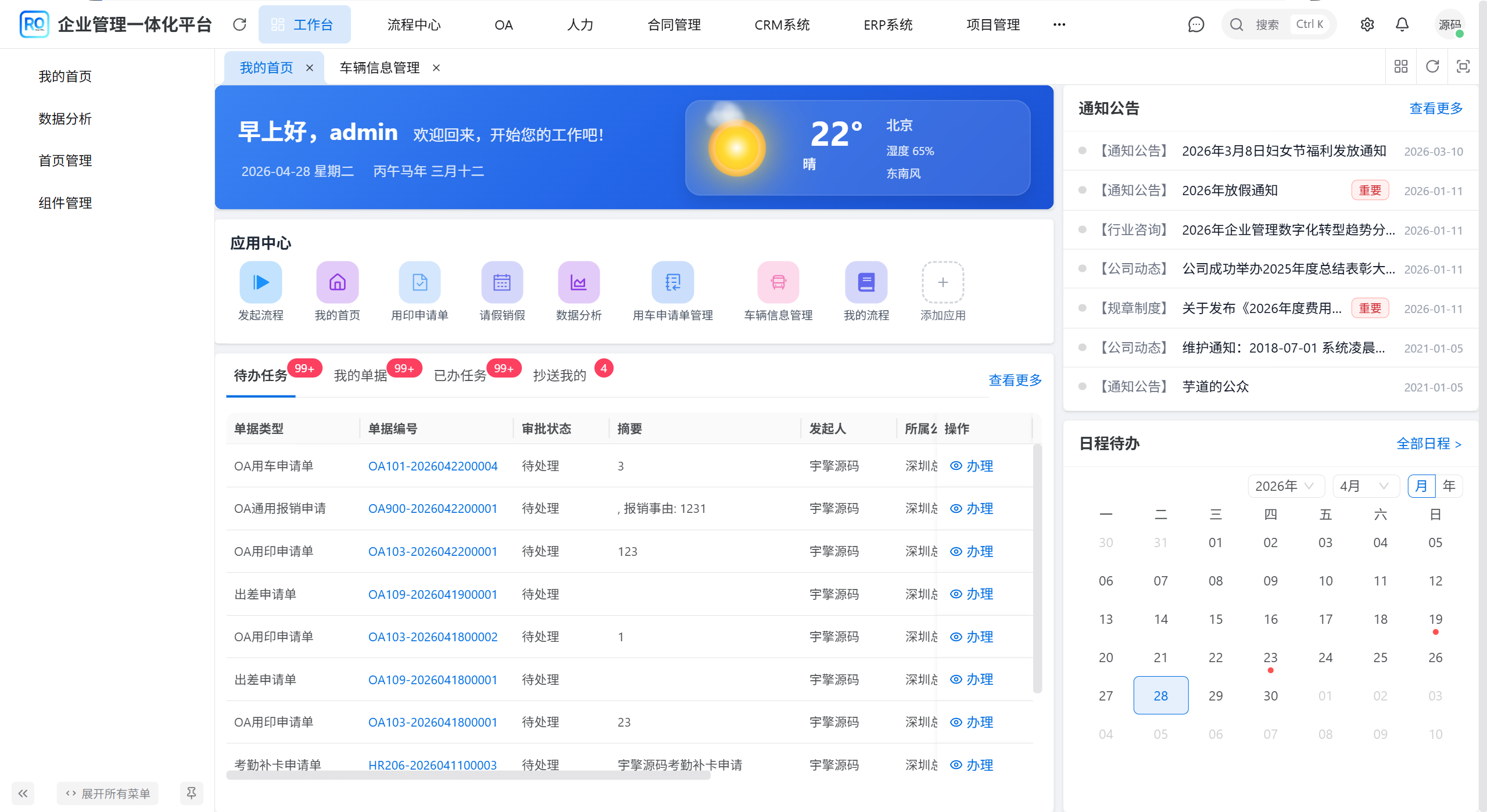

4.1 门户不是首页，而是工作入口

一个可落地的 OA 门户至少要承接 5 类信息：

入口	解决的问题
待办任务	我现在要处理什么
已办 / 发起	我处理过什么、发起过什么
日程提醒	今天有哪些会议、事项和截止时间
常用应用	快速进入用印、会议室、云盘、公文等高频模块
消息会话	审批沟通、系统提醒、同事协作

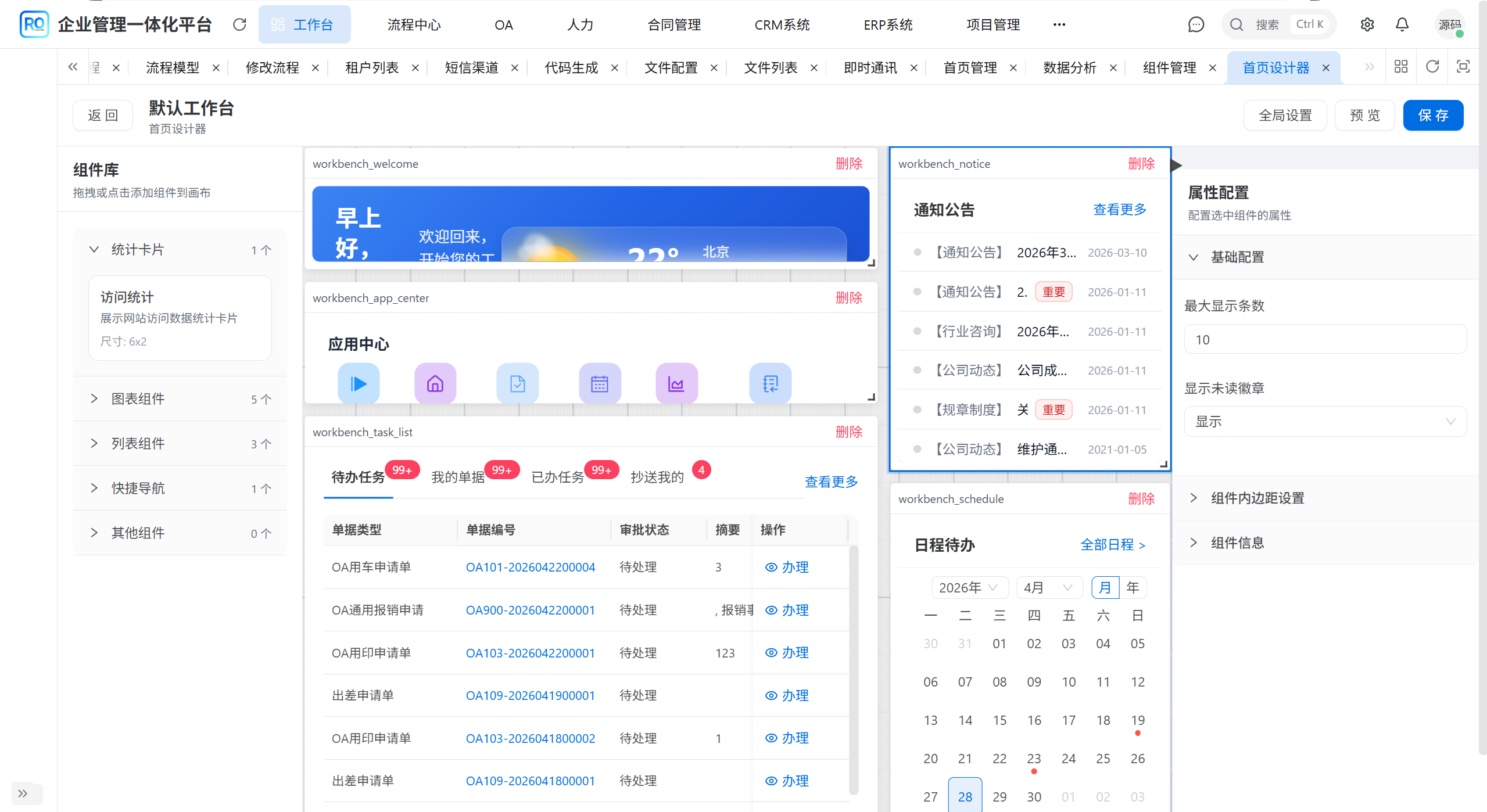

如果门户只展示几张统计卡片，它更像 BI 看板；真正的 OA 门户应该让用户“进来就能干活”。 ▲ RuoyiOffice 可以自定义首页，内置多个通用组件

4.2 业务单据提交 BPM 的标准模式

下面是 RuoYi Office 里 OA 单据常见的提交模式：先保存业务单据和明细，再提交流程，最后把流程实例 ID 回写到业务表。

@Transactional(rollbackFor = Exception.class)
public Long createBusinessTrip(BusinessTripSaveReqVO reqVO) {
    BusinessTripDO bill = BeanUtils.toBean(reqVO, BusinessTripDO.class)
            .setProcessStatus(BpmTaskStatusEnum.RUNNING.getStatus());
    businessTripMapper.insertOrUpdate(bill);

    saveItems(bill.getId(), reqVO.getItems());

    Map<String, Object> variables = BpmProcessVariableUtils.buildBillVariables(reqVO);
    variables.put("totalDays", reqVO.getTotalDays());
    variables.put("estimatedCost", reqVO.getEstimatedCost());

    String processInstanceId = processInstanceApi.submitProcessInstance(
            Long.valueOf(reqVO.getCreator()),
            new BpmProcessInstanceCreateReqDTO()
                    .setProcessDefinitionKey(OaBillTypeEnum.OA_BUSINESS_TRIP.getProcessDefinitionKey())
                    .setVariables(variables)
                    .setBusinessKey(String.valueOf(bill.getId()))
    ).getCheckedData();

    businessTripMapper.updateById(new BusinessTripDO()
            .setId(bill.getId()).setProcessInstanceId(processInstanceId));
    attachmentService.saveAttachmentList(OaBillTypeEnum.OA_BUSINESS_TRIP.getTypeCode(),
            bill.getId(), reqVO.getAttachments());
    return bill.getId();
}

这段代码体现了一个重要原则：业务数据先落库，流程实例再绑定业务主键。流程可以驱动状态，但不能替代业务表。

4.3 状态机必须由流程回调驱动

OA 系统里最容易出问题的是“流程状态”和“业务状态”不一致。例如审批已经通过，但会议室还没占用；还车单审批被拒，但原用车单仍显示还车中。

正确做法是把状态回写集中在流程回调里：

流程事件	通用流程状态	业务侧动作
提交	审批中	单据进入运行态，产生待办
通过	已通过	资源占用、生效、归档、发放
拒绝	已拒绝	回滚占用、释放资源、记录原因
撤回	已取消	回到草稿或待提交状态
删除流程	已删除	按需删除业务单据或清理关联

状态机的价值不是多几个枚举，而是让每一种异常路径都有明确结果。

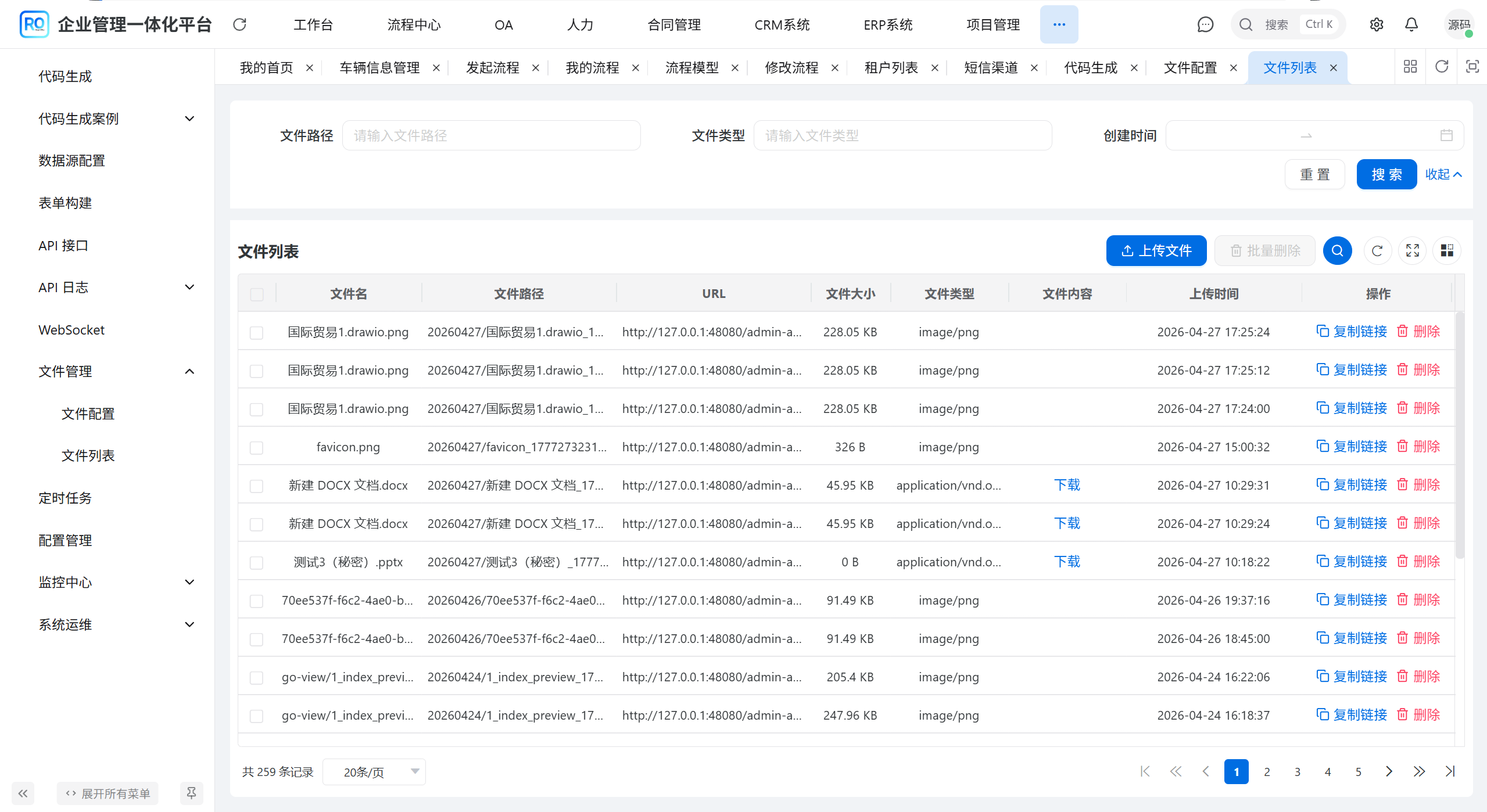

4.4 附件中心：不要让附件散落在各业务表

OA 单据几乎都需要附件：

• 公文：正文、套红文件、批示材料、归档文件。
• 用印：合同扫描件、授权材料、盖章后回传文件。
• 出差：行程单、预算说明、报销凭证。
• 工作汇报：日报、周报、图片、补充说明。
• 企业云盘：制度、模板、会议纪要、知识材料。

如果每个业务各自设计附件字段，很快会出现“一个表三个附件 URL”的混乱。更合理的做法是建立统一附件中心，用 billType + businessId 绑定业务单据。

这样审批详情、移动端详情、归档页面都可以复用同一套附件读取逻辑。

4.5 消息触达层：待办不应该只躺在列表里

OA 流程之所以常常卡住，不是系统没有待办，而是人没有被及时触达。

RuoYi Office 的触达层可以分为三类：

触达方式	适合场景
站内通知	重要但不要求实时的系统提醒
WebSocket	待办数量、在线消息、审批提醒实时推送
IM 即时通讯	审批上下文沟通、同事会话、多人协同

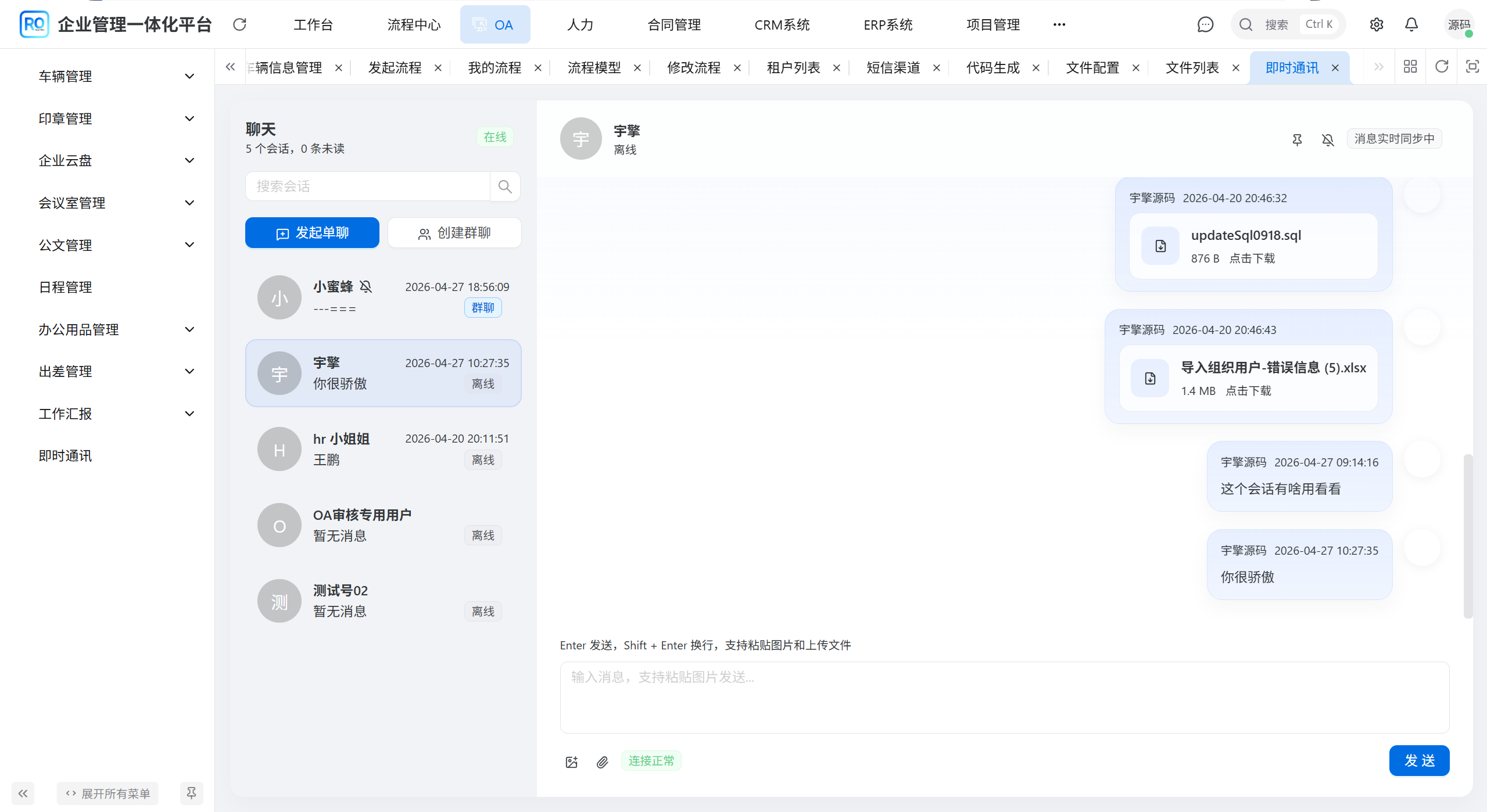

▲ IM 即时通讯页面：OA 的消息触达不只是“发一条通知”，更重要的是把审批、协同、沟通放回同一个工作上下文里

前端 WebSocket 地址构建也要考虑生产环境子路径部署，例如前端部署在 /web 下，但 WebSocket 需要连接站点根路径代理到后端。

export function buildWebSocketUrl(path: string, token?: string) {
  const normalizedPath = path.startsWith('/') ? path : `/${path}`;
  const baseUrl = import.meta.env.VITE_BASE_URL as string;

  const origin = /^https?:\/\//.test(baseUrl)
    ? new URL(baseUrl).origin
    : window.location.origin;

  const url = new URL(normalizedPath, origin);
  url.protocol = url.protocol === 'https:' ? 'wss:' : 'ws:';

  if (token) {
    url.searchParams.set('token', token);
  }

  return url.toString();
}

这类细节看似很小，但它决定了系统能不能在 Nginx、HTTPS、子路径部署、网关代理等真实生产环境中稳定运行。

---

五、数据结构：OA 表设计要服务于状态、权限和审计

5.1 业务单据的通用字段

不同 OA 单据字段不同，但核心字段高度相似：

字段	含义	设计原因
id	业务主键	与流程 businessKey 绑定
bill_code	单据编号	便于业务检索和人工沟通
process_instance_id	流程实例 ID	关联 Flowable 流程详情
process_status	流程状态	列表筛选、业务状态展示
creator	创建人	数据权限、发起人追踪
create_time	创建时间	审计和统计
update_time	更新时间	变更追踪
deleted	逻辑删除	保留历史和审计空间

这组字段可以视为 OA 单据的“基础骨架”。业务模块在此基础上增加自己的领域字段。

5.2 不同模块的数据建模重点

模块	关键表设计	建模重点
公文管理	发文、收文、外部收文、归档表	文号、正文、流转、办理、归档
会议室	会议室主表、预约单	时间冲突、参会人、提醒
用印管理	印章主表、用印申请单	印章类型、管理员、盖章材料
公车管理	车辆台账、用车单、还车单	资源互斥、双单联动、归还状态
出差管理	出差单、行程明细	多行程、天数、预算、审批变量
办公用品	用品台账、申请单、明细	库存、发放、归还、消耗
企业云盘	文件表、权限表、收藏表	文件元数据、共享权限、空间控制
工作汇报	汇报单、明细	日报周报、接收人、汇总
即时通讯	会话、消息、成员、在线状态	实时消息、已读未读、会话上下文

5.3 为什么建议保留业务独立表？

很多低代码 OA 喜欢用一张“表单数据表”保存所有字段，短期看很灵活，长期会遇到四类问题：

1. 查询困难：出差按天数统计、公车按车辆统计、公文按文号统计，都需要解析 JSON。
2. 权限困难：不同模块的数据权限和查看范围不同，很难统一套一条规则。
3. 性能困难：大量业务都挤在一张表，索引无法针对场景优化。
4. 审计困难：业务状态和流程状态混在表单 JSON 里，追溯成本高。

所以 RuoYi Office 的选择是：简单审批可以用流程表单，复杂业务必须有自己的业务表。

---

六、核心代码：流程事件如何驱动业务闭环

6.1 业务服务实现流程回调

当 Flowable 流程状态变化后，业务模块通过 FlowBillService 更新自己的状态。以出差单这类业务为例，回调只接收 businessKey 和 status，避免流程模块感知业务表结构。

@Override
@Transactional(rollbackFor = Exception.class)
public void updateProcessStatus(String businessKey, Integer status) {
    Long id = Long.parseLong(businessKey);
    log.info("[updateProcessStatus] 更新出差申请单流程状态，id: {}, status: {}", id, status);

    BusinessTripDO bill = businessTripMapper.selectById(id);
    if (bill == null) {
        throw exception(BUSINESS_TRIP_NOT_EXISTS);
    }

    BusinessTripDO updateObj = new BusinessTripDO();
    updateObj.setId(id);
    updateObj.setProcessStatus(status);
    businessTripMapper.updateById(updateObj);

    if (BpmTaskStatusEnum.APPROVE.getStatus().equals(status)) {
        notifyTripApproved(bill);
    }
    log.info("[updateProcessStatus] 出差申请单流程状态更新成功，id: {}", id);
}

对于更复杂的业务，onProcessApproved 可以继续处理资源占用、库存扣减、归档文件生成、原单状态回写等动作。

6.2 消息触达不等于发送一条文本

OA 消息要带上下文，至少要包含业务类型、业务主键、流程实例、标题、接收人和跳转地址。否则用户收到“你有一条待办”以后，还要自己去找是什么单据。

public void pushApprovalTodo(Long userId, OaBillMessage message) {
    NotifyMessageCreateReqDTO notify = new NotifyMessageCreateReqDTO()
            .setUserId(userId)
            .setTemplateCode("oa_approval_todo")
            .setTemplateParams(Map.of(
                    "billType", message.getBillType(),
                    "billTitle", message.getTitle(),
                    "starter", message.getStarterName()
            ));
    notifyMessageApi.createNotifyMessage(notify);

    WebSocketMessage wsMessage = new WebSocketMessage()
            .setType("oa_approval_todo")
            .setBusinessId(message.getBusinessId())
            .setProcessInstanceId(message.getProcessInstanceId())
            .setUrl(message.getDetailUrl());
    webSocketMessageSender.send(userId, wsMessage);
}

这就是“触达层”的设计重点：不是多接几个渠道，而是让消息和业务上下文绑定。

---

七、RuoyiOffice（RuoYi Office）的创新设计

7.1 Bill + BPM：既保留业务表，又复用流程引擎

RuoYi Office 没有把所有 OA 都做成一张万能表，也没有让每个业务各写一套审批。它采用的是“业务单据 Bill + BPM 流程”的双层模型：

模型	负责内容
Bill	业务字段、明细、附件、业务状态、统计查询
BPM	流程定义、任务流转、审批意见、参与人、流程历史

这让业务模块有足够表达能力，同时又能复用统一流程能力。

7.2 FlowBillService：流程回调标准化

流程通过、拒绝、撤回、删除这些事件在所有业务里都会出现，但每个业务的后续动作不同。FlowBillService 把共性入口固定下来，把差异留给业务实现。

这是一种很适合企业系统的设计：接口稳定，业务可扩展。

7.3 附件中心：让材料成为可治理资产

OA 不是只有字段，很多关键证据都在附件里。公文正文、用印材料、出差凭证、会议纪要、工作汇报附件，如果散落在各个模块，会直接影响归档和审计。

统一附件中心让文件和单据通过 billType + businessId 绑定，既能服务审批详情，也能服务归档、预览和移动端复用。

7.4 通知 + IM：把“待办”变成真正可达

传统 OA 的待办只是一个列表，用户不点进去就不知道。RuoYi Office 把通知、WebSocket 和即时通讯组合起来，让审批提醒、会话沟通、在线状态形成一个触达层。

这也是内置 IM 对企业 OA 的价值：审批不是孤立动作，很多时候需要上下文沟通。

7.5 单体 / 微服务双模式：从小团队到集团化演进

OA 项目很容易从小范围试点开始，后续扩展到全公司、集团、多租户和多端。RuoYi Office 支持单体和微服务两种部署模式，让企业可以先用单体快速落地，再按业务规模演进。

---

八、快速体验：从一个流程看完整闭环

如果想快速理解这套 OA 架构，可以按下面路径体验：

步骤	操作	观察重点
1	登录系统工作台	看待办、消息、常用应用入口
2	进入 OA 模块	查看公文、会议室、用印、公车、出差、云盘等菜单
3	新建一张出差或用印申请	观察业务字段、明细和附件上传
4	提交审批	观察流程实例和业务单据如何绑定
5	切换审批人处理待办	观察流程任务、审批意见和状态变化
6	查看单据详情	观察附件、流程记录、业务状态是否一致
7	打开 IM 或消息中心	观察审批提醒和会话触达
8	回到列表筛选状态	验证审批中、已通过、已拒绝等状态查询

推荐从“出差申请”“用印管理”“公车申请”“工作汇报”这几类单据开始，因为它们能同时体现业务表、流程变量、附件和状态回调。

---

九、技术亮点总结

设计要点	实现方式	价值
统一门户	工作台 + 待办 + 消息 + 常用应用	用户进入系统即可处理工作
业务单据	每类复杂业务保留独立 Bill 表	查询、统计、权限和审计更可靠
流程驱动	Flowable 7 + BPMN 流程模型	流程可配置、可追踪、可扩展
回调解耦	FlowBillService 标准接口	流程事件和业务状态稳定衔接
附件中心	billType + businessId 统一绑定	审批材料、归档材料可复用
消息触达	通知 + WebSocket + IM	待办实时可达，减少流程卡滞
权限体系	RBAC + 数据权限 + 多租户	支撑企业组织边界和数据安全
前端架构	Vue3 + Vben Admin + Ant Design Vue	页面、表格、表单和路由规范统一
部署架构	单体 / 微服务双模式	小团队快速上线，大规模平滑演进

---

结语

一套真正可落地的企业 OA，不应该从“我有多少张表单”开始设计，而应该从“企业有哪些协同动作，动作如何被流程驱动，结果如何触达和留痕”开始设计。

RuoYi Office 的核心思路可以概括为一句话：以业务单据承载事实，以 BPM 流程驱动协同，以附件和消息补齐上下文，以权限和审计守住企业边界。

这种架构不仅适用于 OA，也适用于 HRM 入职转正、合同审批、资产领用、项目立项、CRM 回款等企业管理场景。一套代码，通吃多端，关键不是“页面能不能做出来”，而是“业务能不能长期跑下去”。

---
