作为一名深耕工业自动化领域的工程师，我见过太多钢铁企业在钢卷包装环节陷入困境：人工包装效率低、损耗大、安全隐患突出，成为制约产线产能释放的 "最后一公里" 瓶颈。今天就从技术原理、系统架构、应用案例三个维度，聊聊全自动钢卷包装线，如何通过智能控制、伺服驱动、机器视觉、物联网等核心技术，解决传统包装痛点，为钢铁企业打造标准化、智能化、高效化的包装解决方案。
一、传统钢卷包装的四大技术痛点（工程师必看）
钢卷作为钢铁企业核心成品，具有重量大（5-50 吨）、直径大（0.8-2.5m）、表面精度要求高、易锈蚀等特点，传统人工 + 简易设备包装模式存在难以克服的技术短板：
1. 张力控制失衡，包装质量不稳定
人工缠绕薄膜时，张力波动可达 ±40%，导致：
- 过紧：薄膜断裂、钢卷边缘压伤、层间松动
- 过松：防潮效果差、运输中易移位、防护失效某热轧钢厂统计显示，人工包装导致的钢卷锈蚀率达3.8% ，每年直接损失超千万元。
2. 定位精度不足，耗材浪费严重
钢卷规格多变（宽度 300-2000mm），人工定位误差达 ±50mm，导致：
- 缠绕膜搭接量不均（10-50mm），耗材浪费率超25%
- 护角安装错位，钢卷端面防护失效
- 标签贴附歪斜，追溯系统无法识别
3. 流程断点多，产线协同效率低
人工包装需 6-8 人协同，单卷耗时 30-45 分钟，与前道轧制线（1-2 分钟 / 卷）形成产能错配：
- 成品钢卷堆积，占用仓储空间超5000㎡
- 产线频繁停机等待包装，设备利用率仅70%
- 订单交付周期延长3-5 天，客户满意度下降
4. 安全风险高，管理成本巨大
高空作业、重物搬运、机械伤害等风险突出：
- 每年因包装环节导致的安全事故占比达15%
- 工人劳动强度大，招工难、流失率超30%
- 人工操作标准化缺失，品质管控难度大
二、全自动钢卷包装线：五大核心技术突破
针对行业痛点，一套成熟的全自动钢卷包装线，通常会包含自动上料→智能定位→多层缠绕→自动打捆→贴标下线五大环节，通过五大核心技术实现质的飞跃。
1. 伺服驱动恒张力控制系统（核心技术）

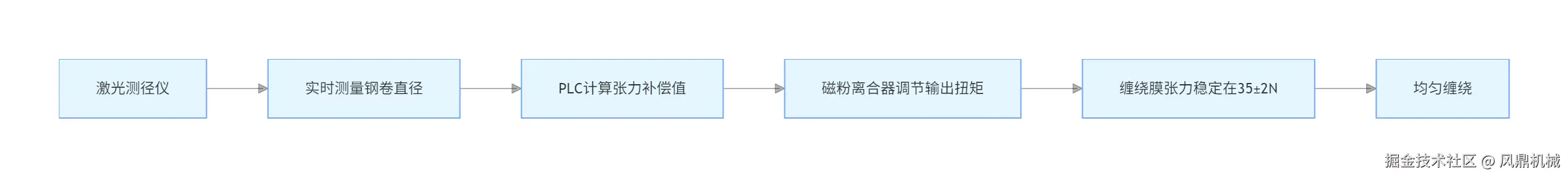

技术原理：采用磁粉离合器 + 激光测径仪 + PLC 闭环控制，实现动态张力补偿：
技术参数：
- 张力控制精度：±2N（传统设备 ±15N）
- 适用钢卷直径：0.8-2.5m，自动适配无需人工调整
- 薄膜预拉伸率：300% （提升强度，节省耗材 30%）
应用效果：某冷轧厂应用后，钢卷锈蚀率降至0.2% ，耗材成本降低28% 。
2. 3D 视觉定位 + 智能算法系统
技术亮点：
- 2D 激光扫描仪测量钢卷外径，精度达 ±0.5mm
- 3D 线结构光检测卷形缺陷，分辨率0.1mm
- 包装工艺数据库（PPD）集成 2000+ 种方案，自动匹配最优参数
核心算法：
- 防锈膜搭接量动态计算（±1mm 精度）
- 护角安装位置自动校准（偏差 < 2mm）
- 标签贴附三段式压贴工艺：静电消除→热风除油→梯度滚压，留存率达99.8%
3. 模块化柔性设计，适配多规格钢卷
柔性适配能力：
表格
| 适配参数 | 范围 | 切换方式 | 换产时间 |
|---|---|---|---|
| 钢卷宽度 | 300-2000mm | 一键参数切换 | <5 分钟 |
| 钢卷直径 | 700-2100mm | 自动识别 | 无停机 |
| 钢卷重量 | 200kg-50 吨 | 载重传感器适配 | 无需调整 |
| 包装模式 | 全封闭 / 半裹 / 简易 / 出口级 | 触摸屏选择 | <30 秒 |
结构创新：采用可升降横梁 + 旋转缠绕头设计，适应卧式 / 立式钢卷包装，无需改造厂房即可安装。
4. 工业 4.0 兼容的智能管控平台
数字化能力：
- 实时数据采集：设备状态、包装参数、产量、故障报警
- 全流程追溯：每卷生成唯一二维码，记录包装时间、参数、操作人员
- 远程运维：支持故障诊断、在线升级，响应时间 <2 小时
- MES/ERP 对接：通过 OPC UA 协议实现数据互通，打通生产闭环
智能预警：振动传感器监测张力异常，预测性维护减少停机时间40% 。
5. 重工级结构 + 节能设计，适配恶劣工况
耐用性保障：
- 机身采用Q345B 加厚型钢，时效处理后变形量 <0.1mm/m
- 核心部件（伺服电机、PLC、传感器）选用国际品牌，使用寿命 >15 年
- 防腐喷涂工艺，适应高温、高湿、多粉尘车间环境
节能效果：
- 变频驱动系统，空载能耗降低50%
- 整体能耗比传统设备降低30% ，年节电超10 万度
三、系统架构与全流程自动化解析
全自动钢卷包装线通常采用直线式 / 回转式两种布局，适配不同厂房空间，核心设备组成如下：
1. 核心设备配置（标准版）
表格
| 设备单元 | 功能 | 技术亮点 |
|---|---|---|
| 自动上料小车 | 钢卷输送定位 | 伺服驱动，定位精度 ±2mm |
| 智能缠绕机 | 多层薄膜包裹 | 恒张力控制，360° 无死角缠绕 |
| 端面护角机 | 自动安装护角 | 视觉定位，安装偏差 < 2mm |
| 径向 / 周向打捆机 | 钢带捆扎固定 | 自动送带、切断、焊接，拉力可调 |
| 智能贴标机 | 标签打印贴附 | 三段式压贴工艺，留存率 99.8% |
| 成品下线装置 | 包装完成输送 | 与仓储系统无缝对接 |
2. 全流程自动化作业流程（10 分钟 / 卷）
- 上料定位：钢卷由前道产线输送至包装线，激光定位系统自动测量规格参数
- 预拉伸缠绕：薄膜预拉伸 300%，恒张力螺旋缠绕，搭接量精准控制
- 护角安装：视觉识别钢卷端面，自动安装塑料 / 金属护角
- 钢带打捆：径向 3 道 + 周向 2 道捆扎，拉力稳定在 1200-1500N
- 标签贴附：打印追溯二维码，三段式压贴工艺确保牢固
- 成品下线：包装完成钢卷自动输送至仓储区，数据同步至 MES 系统
四、真实案例：某大型钢铁企业的降本增效实践
项目背景
某国有大型热轧钢厂，年产钢卷120 万吨，传统人工包装线 3 条，每条线配置 8 名工人，存在效率低、损耗大、安全风险高等问题。2024 年引入全自动钢卷包装线 2 条，实现全流程自动化升级。
实施效果（数据对比）
表格
| 指标 | 改造前（人工） | 改造后（自动线） | 提升幅度 |
|---|---|---|---|
| 单卷包装时间 | 35 分钟 | 10 分钟 | 250% |
| 包装人员配置 | 8 人 / 线 | 1 人 / 线（巡检） | 87.5% |
| 耗材损耗率 | 25% | 2% | 92% |
| 钢卷锈蚀率 | 3.8% | 0.2% | 94.7% |
| 设备利用率 | 70% | 92% | 31.4% |
| 投资回报率 | - | 14 个月回本 | - |
关键收益
- 年节省人工成本：2 条线 ×7 人 ×12 万 / 人 =168 万元
- 年节省耗材成本：120 万吨 ×0.5 元 / 吨 ×23%=138 万元
- 年减少不良损失：120 万吨 ×500 元 / 吨 ×3.6%=2160 万元
- 新增产能收益：设备利用率提升 22%，年新增利润3500 万元
五、工程师选型避坑指南（重要）
作为工业自动化工程师，选择钢卷包装线需重点关注以下技术要点：
1. 张力控制系统是核心
- 必须选择闭环张力控制（磁粉离合器 / 伺服驱动），避免开环摩擦制动
- 要求张力控制精度≤±3N，适应钢卷直径变化范围≥1:3
2. 柔性适配能力决定投资价值
- 确认设备支持一键切换多规格钢卷，换产时间 <5 分钟
- 包装模式≥4 种（全封闭 / 半裹 / 简易 / 出口级），满足不同场景需求
3. 数字化能力适配智能工厂
- 必须支持OPC UA 协议，可与 MES/ERP 系统对接
- 具备远程运维功能，减少现场维护成本
4. 安全防护不可忽视
- 配备安全光栅、急停按钮、过载保护等多重安全装置
- 设备通过ISO 安全认证，无重大安全事故记录
六、行业发展趋势：自动化包装成钢铁企业刚需
随着钢铁行业进入高质量发展阶段，下游客户对钢卷包装标准、防护性能、追溯能力要求不断提升，同时面临环保管控收紧、用工成本上涨、产能过剩等压力，传统人工包装已难以为继。
自动化、智能化包装线不仅是降本增效的手段，更是钢铁企业：
- 提升产品附加值，进入高端市场的准入门槛
- 实现智能制造评级、绿色工厂申报的必备条件
- 应对行业竞争，提升核心竞争力的战略选择
总结
全自动钢卷包装线，通过恒张力控制、视觉定位、智能算法、工业 4.0 兼容等核心技术，彻底解决传统包装痛点，为钢铁企业提供从方案设计、设备制造到安装调试的一站式服务。
无论是大型钢铁集团、中小型轧钢厂，还是金属加工企业，自动化包装线都能实现包装效率提升 3 倍 +、人工成本降低 80%+、不良损耗降低 90%+的显著收益，投资回报率普遍在12-18 个月。
作为工业自动化领域的从业者，我深知技术创新对行业发展的推动作用，自动化包装线正在成为钢铁企业降本增效的新引擎。
