对于工业煤气管道在线泄漏，尤其是高压区、大孔径、壁厚减薄等棘手工况，索雷碳纳米聚合物材料技术提供了一套“不停输、不动火、免停产”的冷态修复方案。 以下通过某大型焦化企业煤气管道漏点治理实录，详解该技术的现场应用。
项目背景：极限参数下的挑战
时间压力： 2026年春节前夕，隐患必须节前消除。
管道参数： 直径1000mm，介质压力10kPa（风机出口，相对高压区）。
泄漏状况 ： 共3处漏点，其中一处之前用抱箍处理过但仍在泄漏。最大一处打开后直接穿孔，直径约20cm，且周边伴有多个小漏点。
对工厂设备管理者而言，这类漏点一旦出现，通常意味着两难抉择：停产换管损失巨大；带煤气动火焊接安全规程不允许，且风险极高。索雷碳纳米聚合物材料技术，正是为破解这一困局而生。
解决方案：索雷碳纳米聚合物材料的三大核心价值
1. 真正在线作业，保障连续生产
全程无需停输、不放空、不退料。材料直接在管道运行压力下进行涂抹、填充和成型，本次治理全程未影响焦化生产。
2. 冷态非动 火 ，本质安全

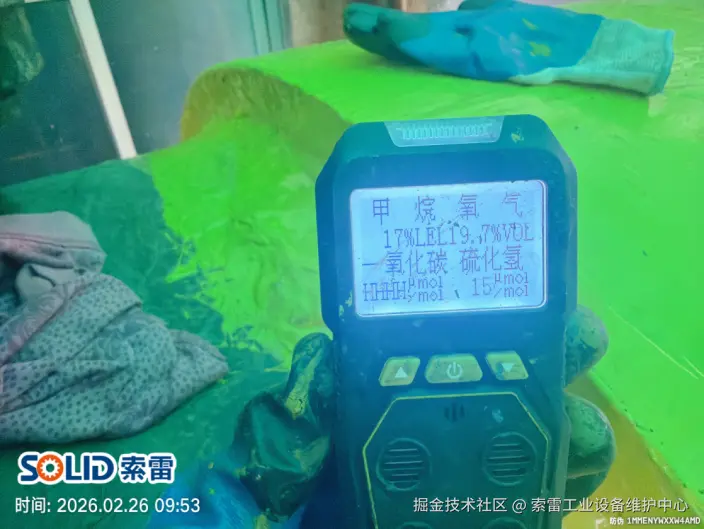

所有工序仅用防爆手动工具，无任何电焊、无热源引入。在煤气这个极度敏感的爆炸危险区，从根源杜绝了动火作业的审批难与燃爆风险。
3. 无惧腐蚀薄壁与异形缺陷
凭借碳纳米聚合物极强的粘接力与可塑性，无论沙眼、裂缝还是成片腐蚀穿孔，均可通过SD2240封堵、SD711C结构加强的复合工艺，在管道外部“重建”一层耐腐蚀的工业铠甲层。
实战还原：从20cm大洞到在线封堵完成
第一步：小漏点快速治理，先树信心。
在准备包箱的同时，率先对独立小漏点进行标准作业：砂纸粗糙处理→调和SD2240封堵→漏点四周再次粗糙→涂覆SD711C加强，流程高效直观，让现场团队第一时间看到材料性能。

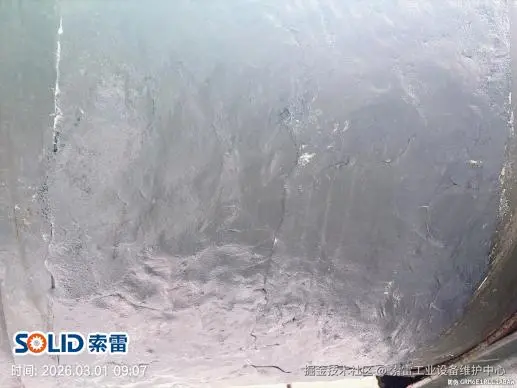

涂覆底漆SD3000
第二步：紧急协调包箱，攻克大漏点前置难题。

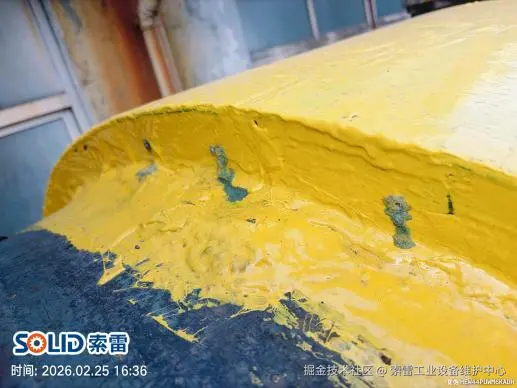

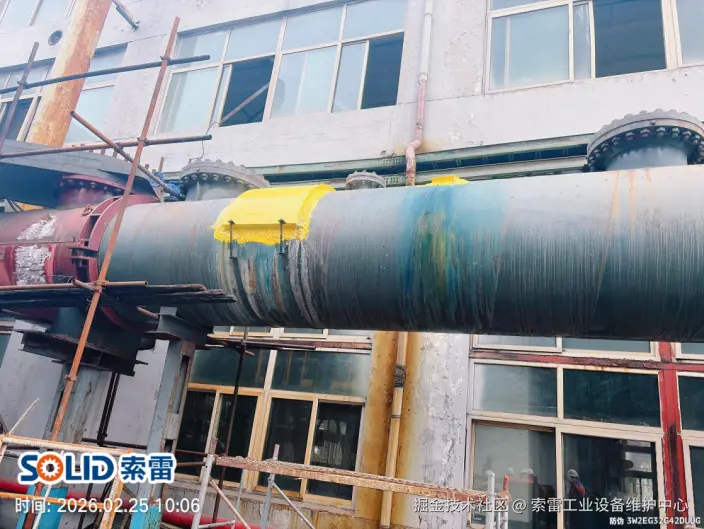

正值小年，周边钢材市场全部放假。技术团队紧急协调合作加工方，定制包箱。包箱到位后，打磨接触面并粗糙处理、安装到位，再用材料将缝隙和泄压孔封堵，一气呵成。
第三步：巧用“铁皮减漏法”，智取20cm大洞。

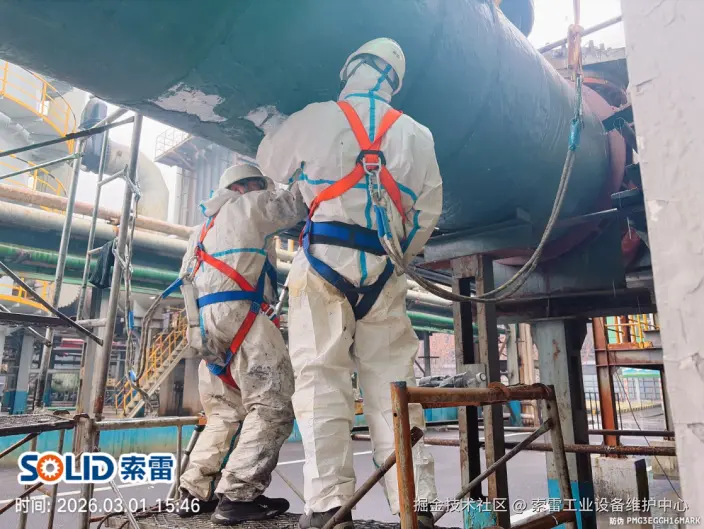

面对那个直径约20cm的大洞，现场无标准堵件，工程师现场决策：将铁皮从洞内向外穿出，用包带勒紧强制减漏，为材料固化抢出黄金窗口。随即安装包箱，用711C封固两侧，装上抱箍加固，再卸除临时包带。最终，缝隙处用填充法进一步降漏→2240堵漏→711C封边→泄压孔封堵→整体涂覆增强。用时一周，全部漏点在线治理完毕，年后再进行整体加强。
****

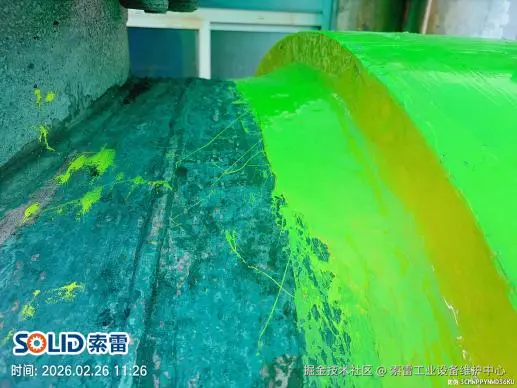

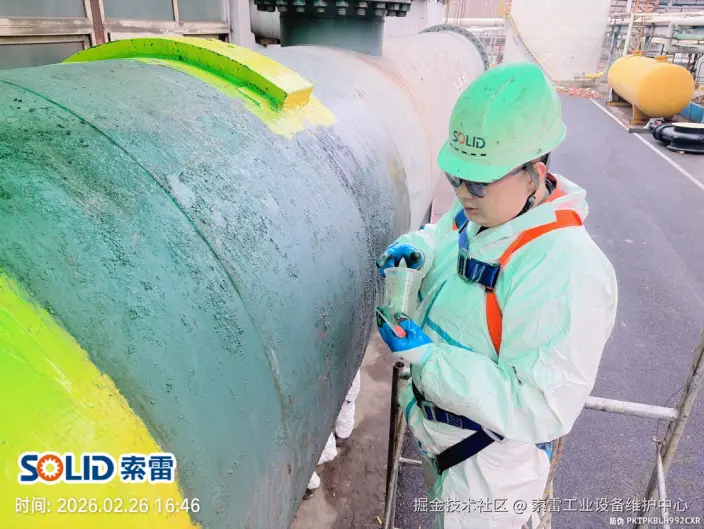

漏点处理涂覆SD7111C
技术复盘与专业坦诚
本次作业后，团队同步提炼了几点心得，也坦诚分享：
●高压区大孔径堵漏，考验的是材料瞬凝能力与工程师的应急配合。 任何一环脱节都会导致失败。
●填补法至关重要。 包箱缝隙大的地方，先设法降低泄漏量，才能为材料固化创造作业窗口。
●介质腐蚀性需长期关注。 后续分析发现，烟气中可能含有对711C有腐蚀性的组分。我们将据此为企业定制耐腐增强方案，确保长效治理。找问题、迭代方案，才是工程服务的核心价值。
最终结论
索雷碳纳米聚合物材料技术不是“万能胶”，而是一套基于材料科学、现场经验与应急预案的工程化冷态修复系统。它从设计之初就瞄准了工业堵漏的核心痛点：停不起、动不得、补不住。

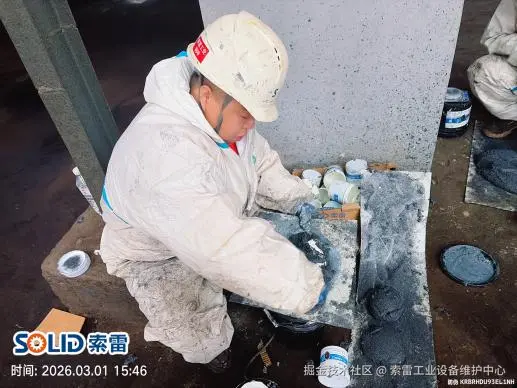

调和碳纳米聚合物材料
如果你正面临类似煤气管道、酸碱管道、油气管道的泄漏难题，我们带着案例和方案，随时可以到现场交流。
关于索雷碳纳米聚合物堵漏技术，现场最常问的6个问题：
一句话说明：索雷碳纳米聚合物材料堵漏，适用于工业煤气管道在线泄漏，不停输、不动火，已验证可封堵DN1000管道上直径20cm穿孔漏点，复杂工况施工周期约一周。
问：能带压作业吗？需要停气停产吗？
答：可以。全程冷态施工，无需停输、不放空、不退料。材料在管道运行压力下直接固化成型，对生产无影响。本次案例中，10kPa运行压力下完成全部漏点治理。
问：安全吗？需要动火吗？
答：无需动火。所有工序仅使用防爆手动工具，无电焊、无电源、无热源引入。从根源杜绝燃爆风险，满足化工企业非动火作业管控要求。
问：最大的漏点能处理多大？
答：已验证可处理直径20cm的穿孔漏点，且位于风机出口高压区。
问：管壁已经腐蚀变薄了还能修吗？
答：这正是该技术的核心优势之一。碳纳米聚合物材料固化后在管道外部形成结构加强层，不是简单“堵”，而是“重建”一层耐腐蚀的工业铠甲。壁厚减薄不再是拒绝施工的理由。
问：施工需要多长时间？
答：视漏点数量和复杂程度而定。本次项目3处漏点（含直径20cm大洞+定制包箱）用时约一周。常规小漏点可做到10分钟初固、2小时满负荷。
问：修复后能管多久？
答：材料本身具有优异的耐腐蚀、抗老化性能。同时会根据介质成分进行耐腐匹配。本次项目年后还进行了整体加强，并针对烟气腐蚀性定制了长效方案。
