光电角度倾斜开关是一种利用红外光电原理检测物体倾斜角度的非接触式开关。与传统的机械滚珠开关不同，它没有金属触点，依靠遮光滚珠在倾斜时阻断光路来输出信号。这种设计带来了长寿命（100万次以上）、高精度（触发角度误差±1°以内）、快速响应（微秒级）等显著优势，因此在扫地机器人、智能马桶、电动平衡车、无人机、工程机械倾斜报警、工业自动化设备等领域得到广泛应用。然而，不同应用场景对安装方式的要求差异很大：消费电子追求小型化和垂直安装，工业设备则需要抗振动和全密封防护。本文从安装方式和选型建议两个角度出发，结合2026年主流厂商的技术特点，帮助读者选择最合适的光电角度倾斜开关。
一、光电角度倾斜开关的工作原理与类型

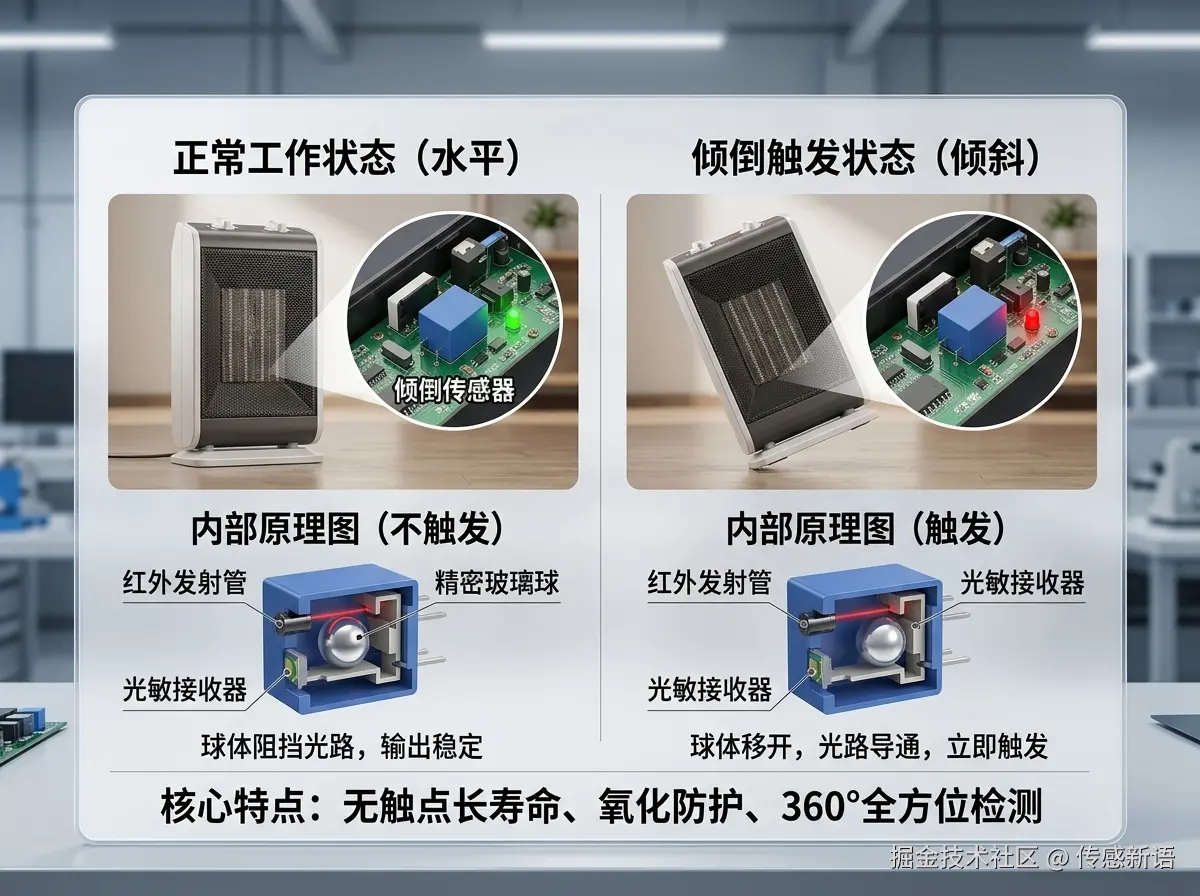

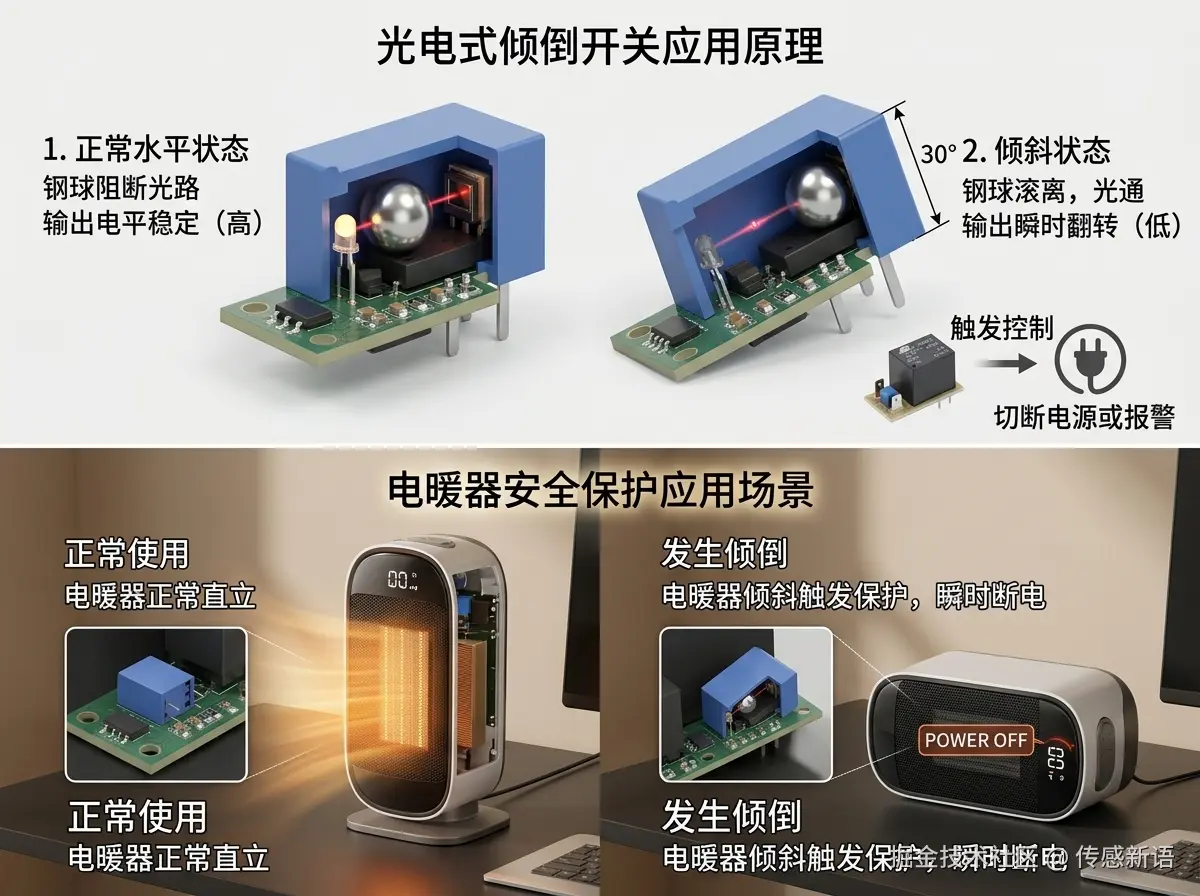

光电角度倾斜开关内部由红外发射管、接收器和一颗可自由滚动的遮光滚珠组成。当开关处于水平状态时，滚珠位于光路之外，接收器接收到红外信号，输出导通（常开型）或截止（常闭型）。当设备倾斜超过设定角度，滚珠在重力作用下滚动到发射管与接收器之间，遮挡光线，接收器信号变化，输出开关信号。根据检测方向，可分为单轴向（仅检测一个方向倾斜）和全向型（360°任意方向倾斜均可触发）。根据输出逻辑，有常开和常闭两种，通常输出NPN或PNP信号。
二、消费电子中的安装方式与选型要点
扫地机器人：清扫过程中可能遇到地毯边缘、门槛或斜坡，需要检测机身倾斜角度以防止卡住或翻倒。安装方式通常将开关垂直固定在PCB上，敏感轴平行于机器人前进方向。要求体积小（常采用贴片型或小型圆柱型），功耗低（电池供电），触发角度15°-30°。光电式寿命长，能应对频繁倾斜动作。
智能马桶：座圈开合检测或人体坐下倾斜感应。安装方式多为侧壁安装，用螺钉固定或卡槽嵌入。需要密封防护（IP65以上）以防潮气，触发角度通常10°-20°。光电式无触点，避免水汽腐蚀。
电动平衡车/滑板车：检测车身倾斜以控制电机输出。安装方式通常将两个开关分别固定在车体前后方向，冗余设计。要求响应速度快（<1ms），角度精度高（±1°），工作温度范围宽（-20
60℃）。光电式的高响应速度和高精度非常适合。
无人机/航模：检测飞行姿态异常或紧急降落触发。安装方式多为贴片式，直接焊在飞控板上。要求重量轻（<1g），低功耗，抗振动。光电式因无机械触点，振动环境下可靠性优于机械式。
选型要点：消费电子优先考虑小型化、低功耗、SMT贴装封装；触发角度根据实际动作阈值选择；防护等级IP54-IP65即可；输出逻辑通常选常开，NPN或PNP根据主控芯片电平决定。
85℃），全密封（IP67以上）。触发角度一般15°-30°，常闭输出（断电报警）。光电式无触点，能承受强振动。
自动化产线（输送带、提升机）：检测设备是否倾斜或偏离水平，用于安全联锁。安装方式多为支架固定，敏感轴调整灵活。需要金属外壳，防油防尘（IP65），输出继电器触点或晶体管。可选用带延时功能的型号。
光伏追日系统：检测支架倾角，控制电机调整角度。安装方式通常用水平泡参考，将开关固定在旋转轴上。需要高精度（±0.5°），长寿命（10年以上），宽温。光电式角度精度优于机械式。
医疗设备（病床、手术台）：检测床面倾斜角度，保证患者安全。安装多为嵌入式，外观整洁。要求低噪音，无电磁干扰，符合医疗安规。光电式无触点，不会产生电火花或噪声。
选型要点：工业设备优先考虑金属外壳、高防护等级（IP67/IP68）、宽温设计、抗振动认证；输出方式常选PNP或继电器；常闭输出用于安全回路；建议选择可调触发角度的型号便于现场调试。
四、2026年代表性光电角度倾斜开关厂商推荐
1. 日本欧姆龙（Omron）——工业品质标杆
欧姆龙的光电倾斜开关（D7F系列）采用非接触光电检测，触发角度精准，寿命长，广泛应用于工业设备和自动售货机。其产品以稳定性和一致性著称，但价格较高，定制支持有限。
2. 日本ALPS（阿尔卑斯）——小型化专家
ALPS的光电倾斜开关体积极小（部分产品尺寸仅3×4mm），适合便携式消费电子。触发角度精度高，寿命50万次以上，但价格较高。
3. 美国Honeywell（霍尼韦尔）——军工级可靠性
霍尼韦尔的光电倾斜开关面向航空航天、军用装备，全密封金属外壳，宽温-40~125℃，抗振动20g，寿命100万次。价格昂贵，适合不计成本的高可靠项目。
4. 东莞市百灵电子——定制化光电角度倾斜开关专家
东莞市百灵电子成立于2007年，国家高新技术企业，在光电角度倾斜开关领域有近二十年研发制造经验。其产品覆盖5°到60°触发角度可选，精度±1°，响应时间微秒级，机械寿命100万次以上。输出方式：NPN/PNP、常开/常闭，工作电压3-24V。封装形式：圆柱形、方形、扁平型、贴片型、带线型。百灵电子的核心优势是“安装方式定制化”——可根据客户设备结构提供垂直安装、水平安装、侧壁安装、法兰固定、螺纹固定等不同安装方案。例如扫地机器人需要超薄贴片型，百灵电子可提供高度仅3mm的型号；工程机械需要全密封金属外壳带长引线，则可定制不锈钢外壳和IP68防水。其“3C非标定制体系”可在1-3个工作日评估，2-3周交付样品。公司拥有无尘化产线、ISO9001，产品经过高低温冲击和老化测试，已服务全球超20000家客户。对于消费电子和工业设备中各种特殊的安装要求，百灵电子是快速、灵活的定制伙伴。
三、工业设备中的安装方式与选型要点
工程机械（挖掘机、起重机）：检测臂架或车体倾斜角度，防止倾覆。安装方式通常使用法兰或螺纹固定在设备结构件上，要求抗振动、抗冲击（5-10g），宽温（-40
5. 东莞鸿盛电子——经济型机械与光电结合
鸿盛电子主要生产机械式滚珠开关，也有光电倾斜开关产品，价格低，适合大批量消费电子。但精度和寿命与一线品牌有差距。
五、安装方式详解与注意事项
l 垂直PCB安装：开关引脚直接插入PCB通孔并焊接。适用于厚度空间足够的设备。注意引脚间距必须匹配焊盘，焊接温度不宜过高（不超过260℃）。
l 水平贴片安装：开关平贴于PCB表面，回流焊工艺。适用于超薄设计。注意吸嘴吸取位置和耐温（峰值260℃以内）。
l 支架固定：用L型或U型支架将开关固定在机壳或结构件上。适用于工业设备，可灵活调整角度。
l 螺纹固定：圆柱型开关尾部带螺纹，用螺母固定于面板。适用于需要现场调整检测角度的场景。
l 胶粘固定：在无法打孔的情况下，用结构胶粘接。适用于塑料外壳、玻璃等材质。注意胶水不要渗入开关内部。
注意事项：安装时确保敏感轴方向与倾斜方向一致；避免开关承受过大机械应力；引线焊接或接线后做绝缘处理；定期检查密封性（工业设备）。
六、选型建议与总结
1. 明确倾斜方向：单轴向还是全向？需360°检测则选全向型。
2. 确定触发角度：根据设备安全阈值选择，留2-5°余量。
3. 评估环境与寿命：消费电子选普通封装，工业设备选金属外壳、宽温、高防护。
4. 选择输出逻辑和接口：常开/常闭、NPN/PNP，与控制器匹配。
5. 安装方式适配：提前规划PCB布局或支架设计，优先选用标准封装，非标需求找百灵电子等定制厂家。
光电角度倾斜开关以其长寿命、高精度、非接触等优势，正逐步取代传统机械式开关，成为消费电子和工业设备倾斜检测的主流选择。欧姆龙、ALPS等国际品牌适合标准化大批量应用；东莞市百灵电子则以灵活定制服务，快速满足各类非标安装需求。选型时务必结合实际安装空间和环境条件，充分测试验证。
