L2TP/IPSec 深度解析：从协议原理到生产实践L2TP 协议架构、隧道建立机制、与 IPSec 的协同工作原理等多

摘要：L2TP（Layer 2 Tunneling Protocol）是广泛应用的二层隧道协议，常与 IPSec 结合提供远程接入 VPN 服务。本文将从 L2TP 协议架构、隧道建立机制、与 IPSec 的协同工作原理等多个维度进行深度解析，并提供完整的 Linux 生产环境配置实践。

关键词：L2TP、IPSec、VPN、PPP、隧道协议、远程接入

一、L2TP 概述

1.1 什么是 L2TP？

L2TP（Layer 2 Tunneling Protocol）是由 IETF 定义的二层隧道协议，标准文档为 RFC 2661（1999 年发布）。L2TPv3 的标准文档为 RFC 3931（2005 年发布）。L2TP 本身不提供加密，通常与 IPSec 结合使用（L2TP/IPSec），由 IPSec 提供加密和完整性保护。

核心特性：

🔌 二层隧道：在数据链路层封装 PPP 帧
🔐 依赖 IPSec：自身无加密，需配合 IPSec 使用
💻 原生支持：Windows、macOS、iOS、Android 均内置客户端
🌐 NAT 穿越：支持 UDP 封装，可穿越 NAT 设备

1.2 L2TP 与 IPSec 的关系

L2TP 和 IPSec 是互补关系，而非竞争关系：

特性	L2TP	IPSec
OSI 层级	第 2 层（数据链路层）	第 3 层（网络层）
加密能力	❌ 无	✅ 有（ESP/AH）
认证能力	✅ PPP 认证（CHAP/MS-CHAPv2）	✅ IKE 认证
典型应用	远程接入 VPN	Site-to-Site / 远程接入
客户端支持	全平台原生支持	部分平台需额外配置

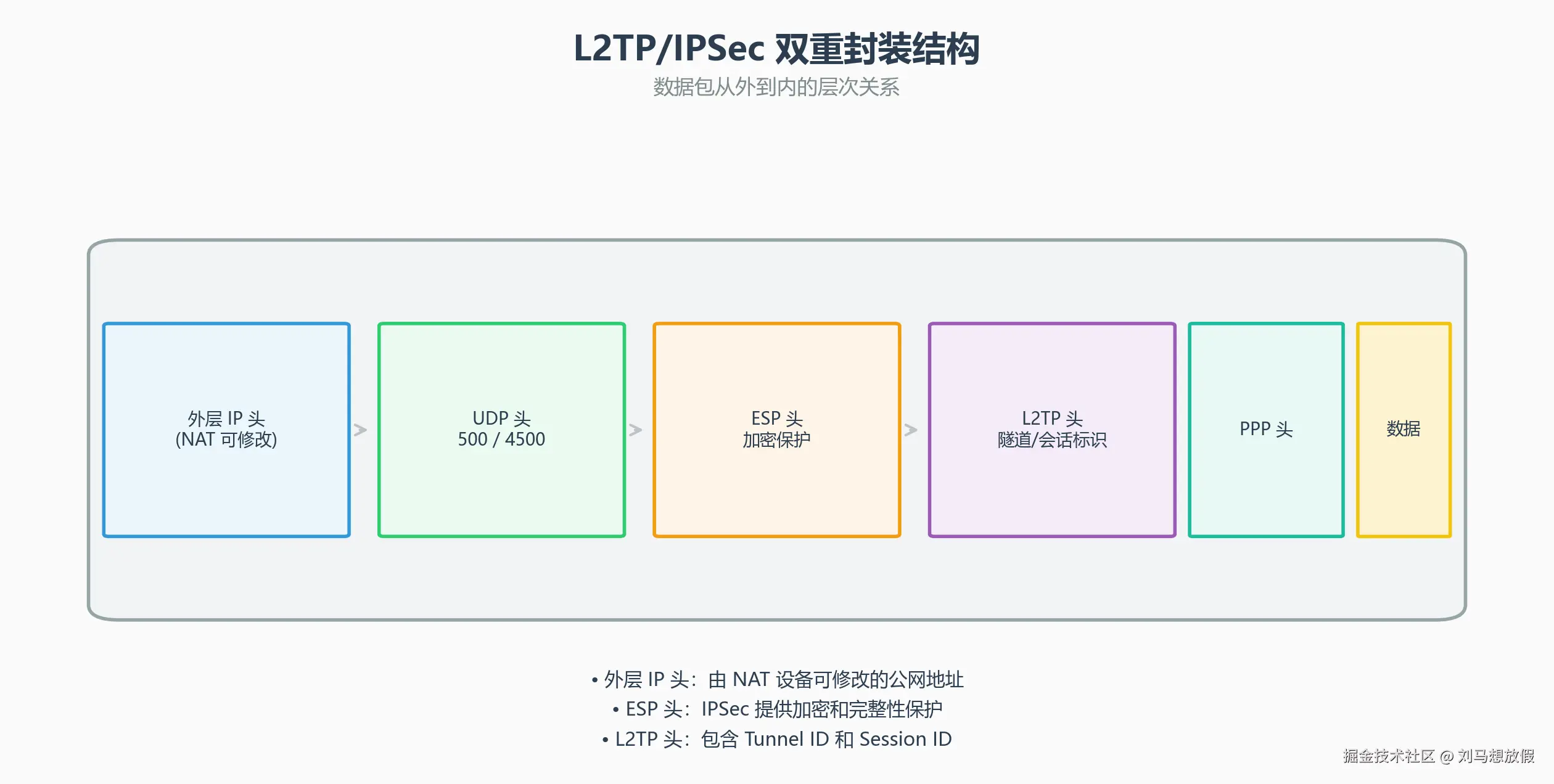

L2TP/IPSec 双重封装： L2TP/IPSec 双重封装结构

1.3 应用场景

场景类型	典型应用	优势
移动办公接入	员工远程访问内网	客户端无需安装，系统原生支持
临时安全接入	合作伙伴短期访问	快速部署，用户认证灵活
多协议承载	传输非 IP 协议	PPP 可承载 IPX、AppleTalk 等
混合 VPN 架构	L2TP + IPSec 双栈	兼容老旧设备，支持 IKEv2

二、L2TP 协议架构

2.1 协议栈位置

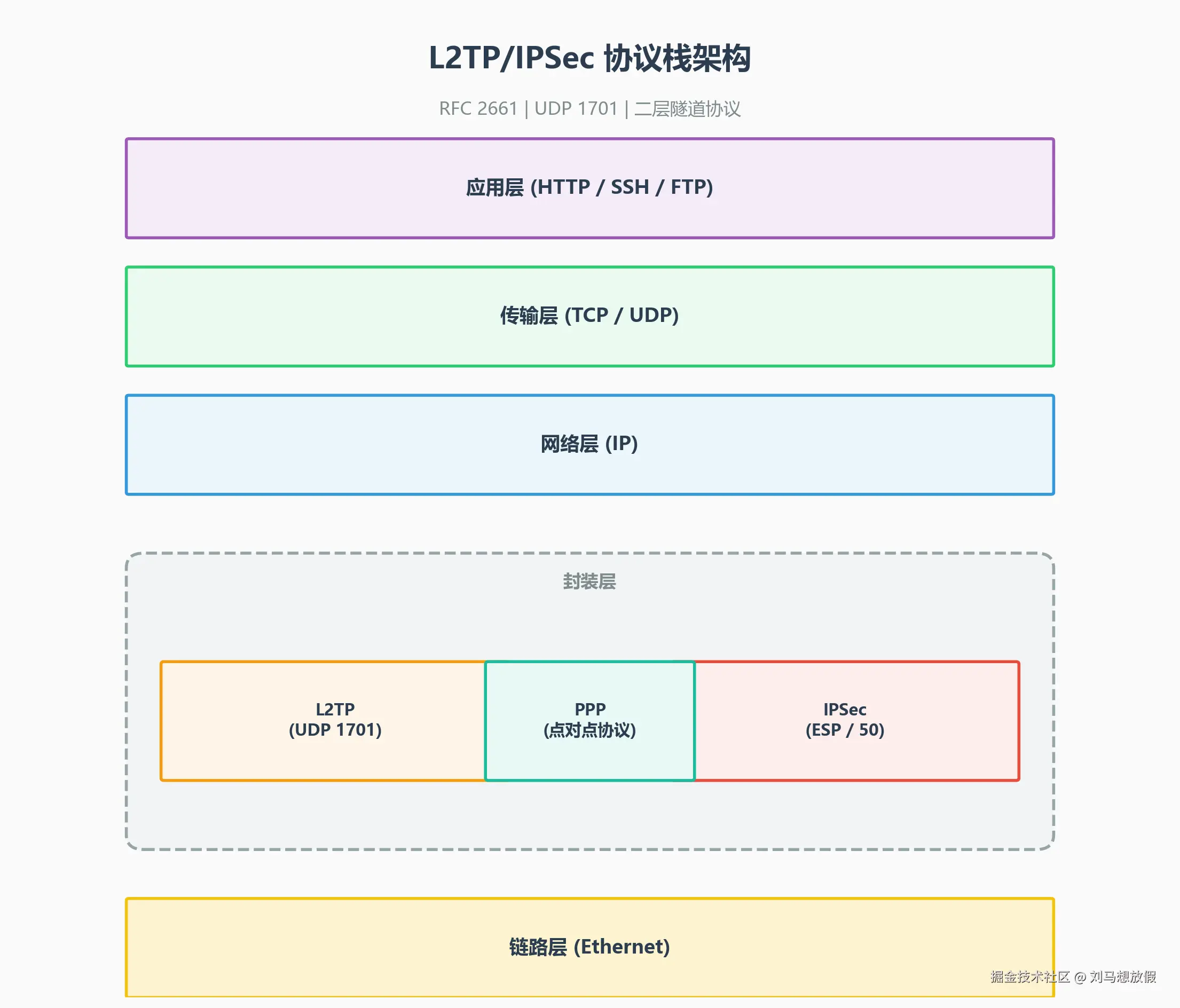

L2TP/IPSec 协议栈架构

2.2 L2TP 核心概念

2.2.1 隧道（Tunnel）

隧道是 LAC（L2TP 访问集中器）和 LNS（L2TP 网络服务器）之间的逻辑连接。

每个隧道由唯一的 Tunnel ID 标识
隧道可承载多个会话
隧道建立使用控制连接（Control Connection）

2.2.2 会话（Session）

会话是隧道内的逻辑子连接，代表一个 PPP 连接。

每个会话由唯一的 Session ID 标识
会话 ID 在隧道内唯一
每个远程用户对应一个会话

2.2.3 LAC 和 LNS

角色	全称	功能	典型位置
LAC	L2TP Access Concentrator	发起隧道连接	远程接入客户端（Windows/macOS 内置客户端）
LNS	L2TP Network Server	终止隧道，处理 PPP 认证	VPN 服务器

注意：在 L2TP/IPSec 远程接入场景中，客户端软件（Windows/macOS 内置 VPN 客户端）充当 LAC 角色，直接向 LNS 发起连接，不需要独立的 LAC 设备。

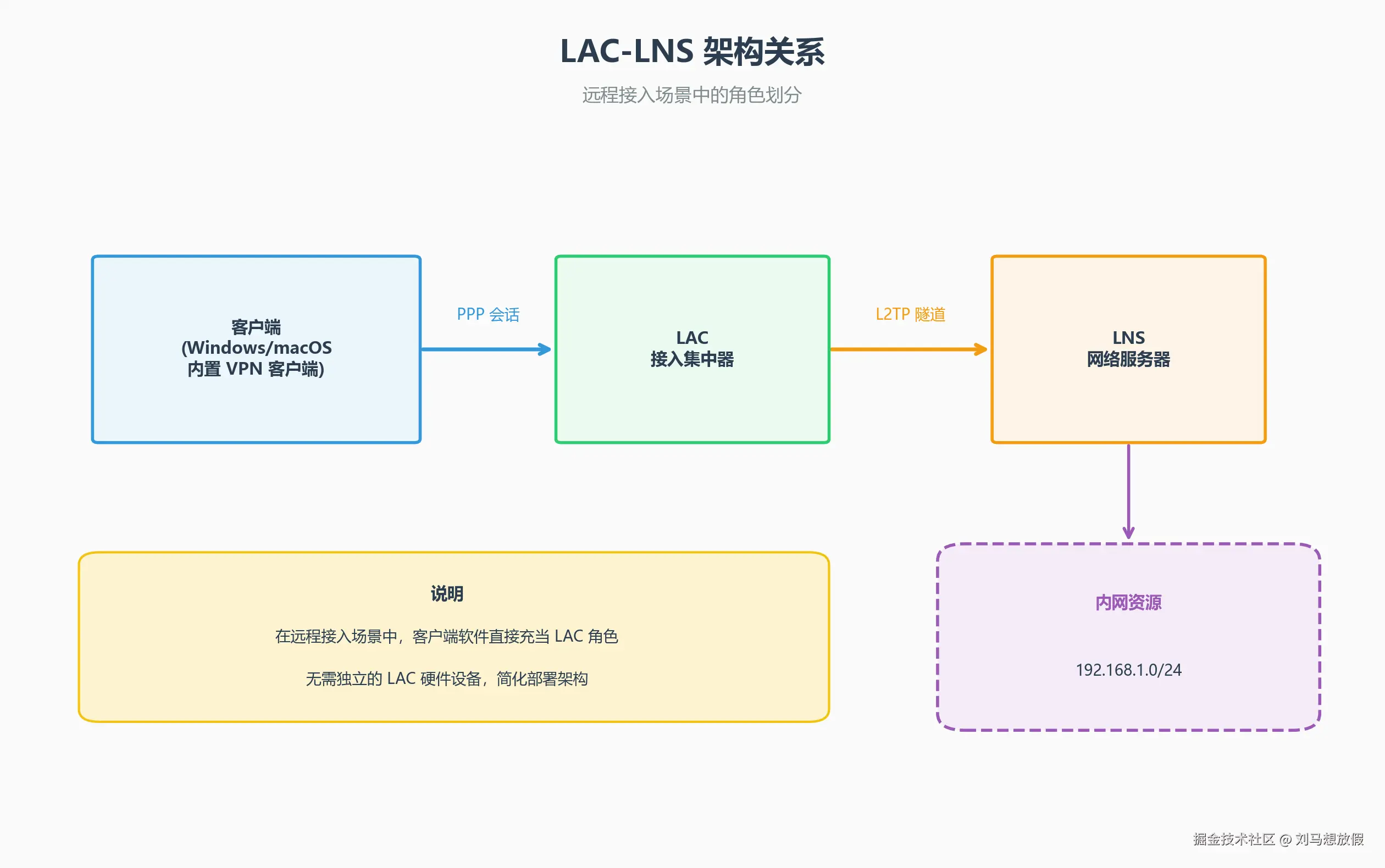

LAC-LNS 架构关系

三、L2TP 数据包结构

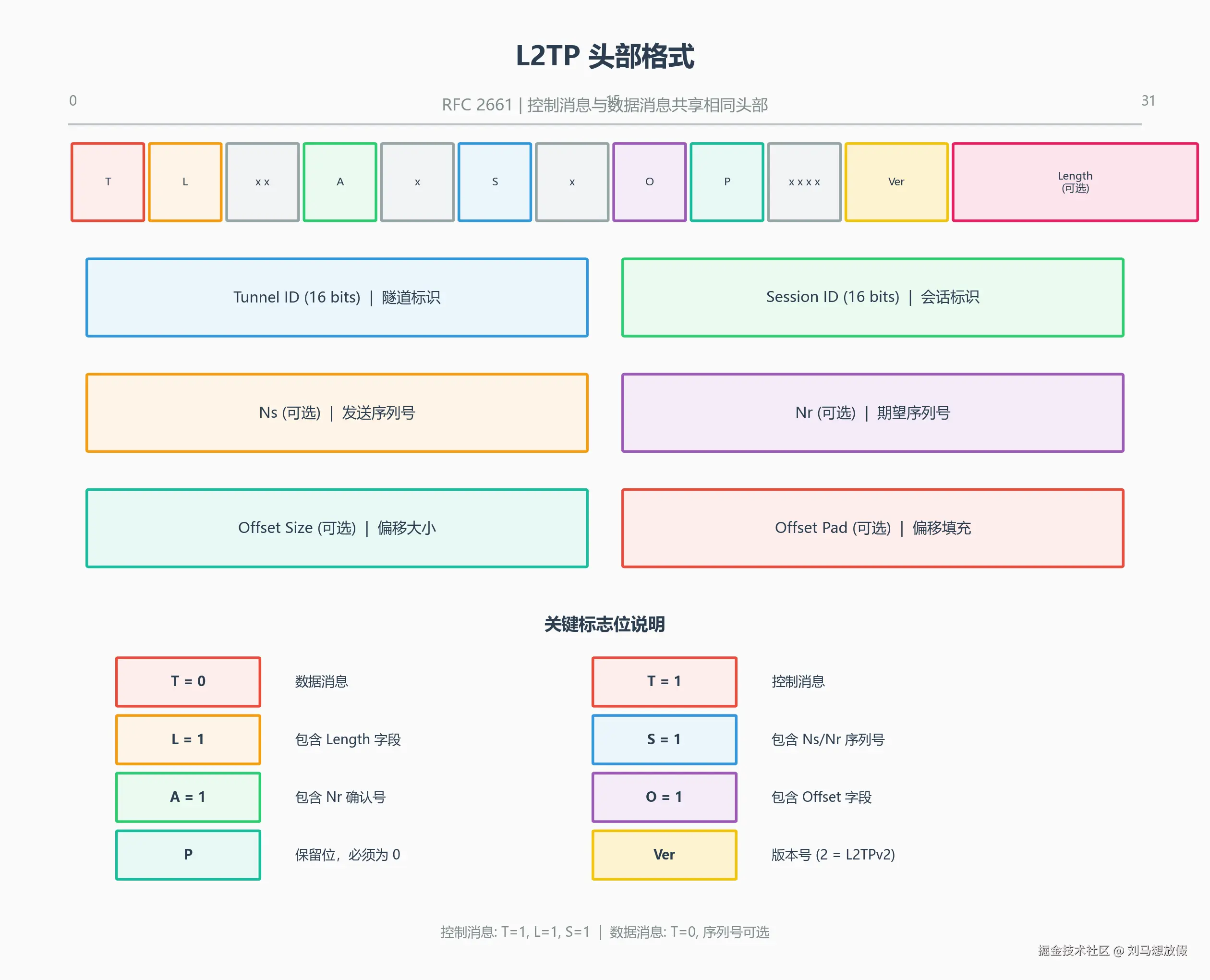

3.1 L2TP 头部格式

L2TP 控制消息和数据消息共享相同的头部格式：

L2TP 头部格式

关键标志位：

位	名称	含义
T	Type	0=数据消息，1=控制消息
L	Length	1=包含 Length 字段
A	Acknowledgment	1=包含 Nr（确认号）
S	Sequence	1=包含 Ns/Nr（序列号）
O	Offset	1=包含 Offset 字段（L2TPv2 较少使用）
P	Reserved	保留位，必须为 0

3.2 控制消息 vs 数据消息

特性	控制消息	数据消息
T 位	1	0
可靠性	✅ 可靠（重传机制）	❌ 不可靠
序列号	必需	可选
用途	隧道/会话管理	用户数据传输
UDP 端口	1701	1701（或动态）

3.3 L2TPv2 vs L2TPv3

L2TPv3（RFC 3931）是 L2TPv2 的增强版本：

特性	L2TPv2	L2TPv3
RFC	RFC 2661	RFC 3931
承载协议	仅 PPP	PPP、Ethernet、VLAN 等
头部复杂度	简单	支持可选字段
扩展性	有限	强大的 AVP 扩展
应用场景	远程接入	二层 VPN（L2VPN）

四、L2TP 隧道建立流程

4.1 控制连接建立

L2TP 控制连接建立采用三次握手：

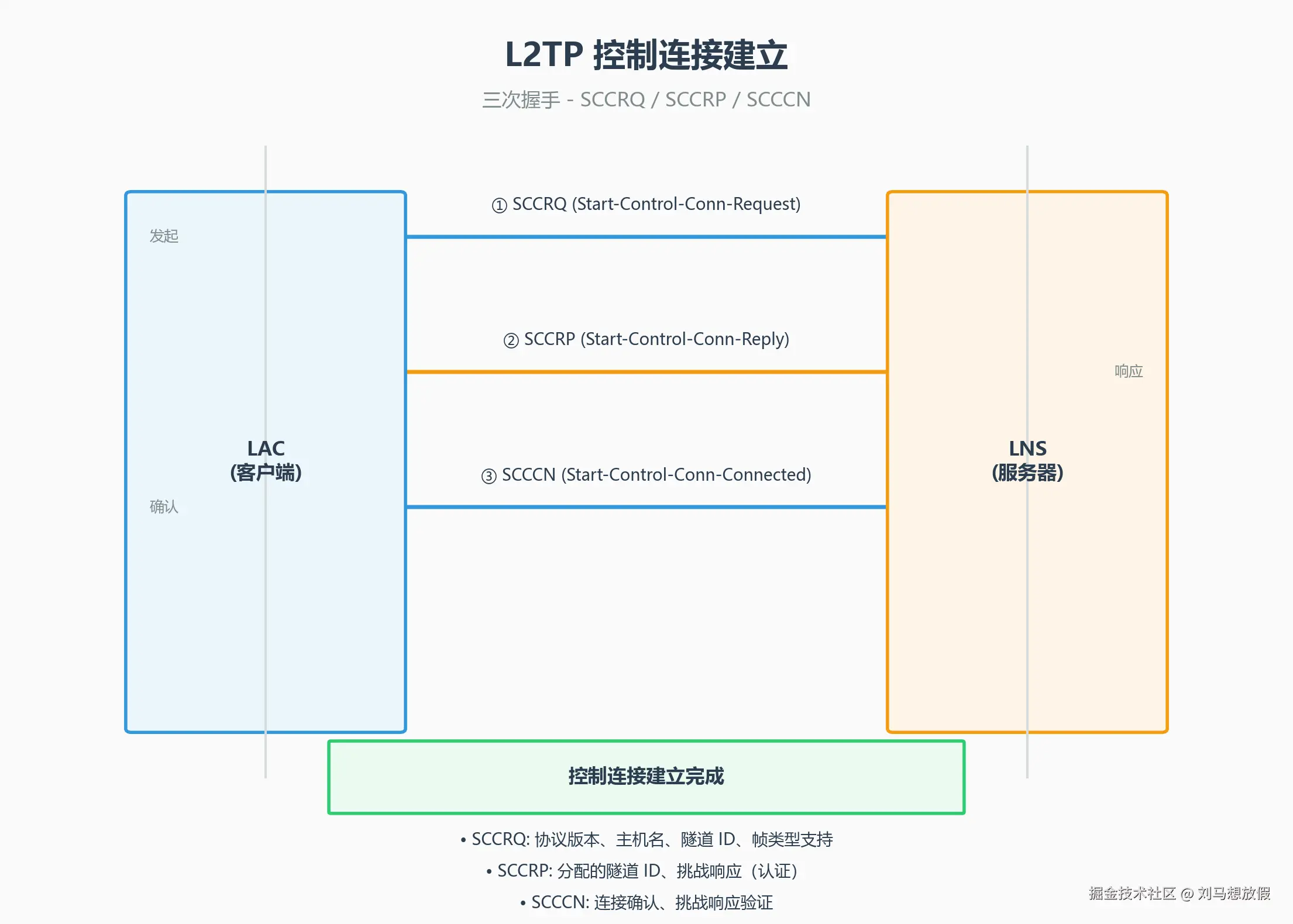

L2TP 控制连接建立

消息内容：

SCCRQ：协议版本、主机名、隧道 ID、帧类型支持
SCCRP：分配的隧道 ID、挑战响应（认证）
SCCCN：连接确认、挑战响应

4.2 会话建立

控制连接建立后，进行会话协商：

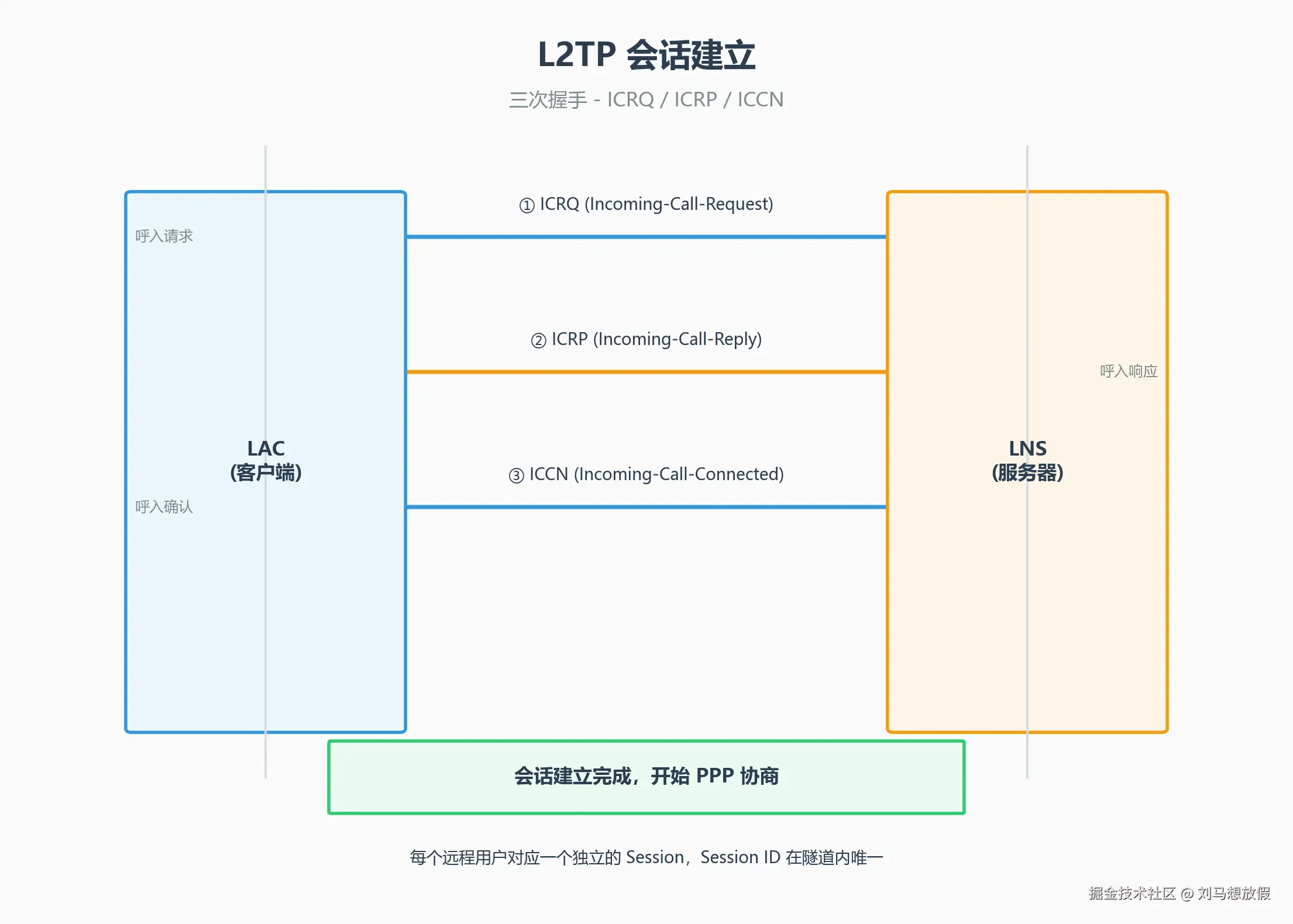

L2TP 会话建立

4.3 PPP 认证阶段

会话建立后，进行 PPP 链路协商和认证：

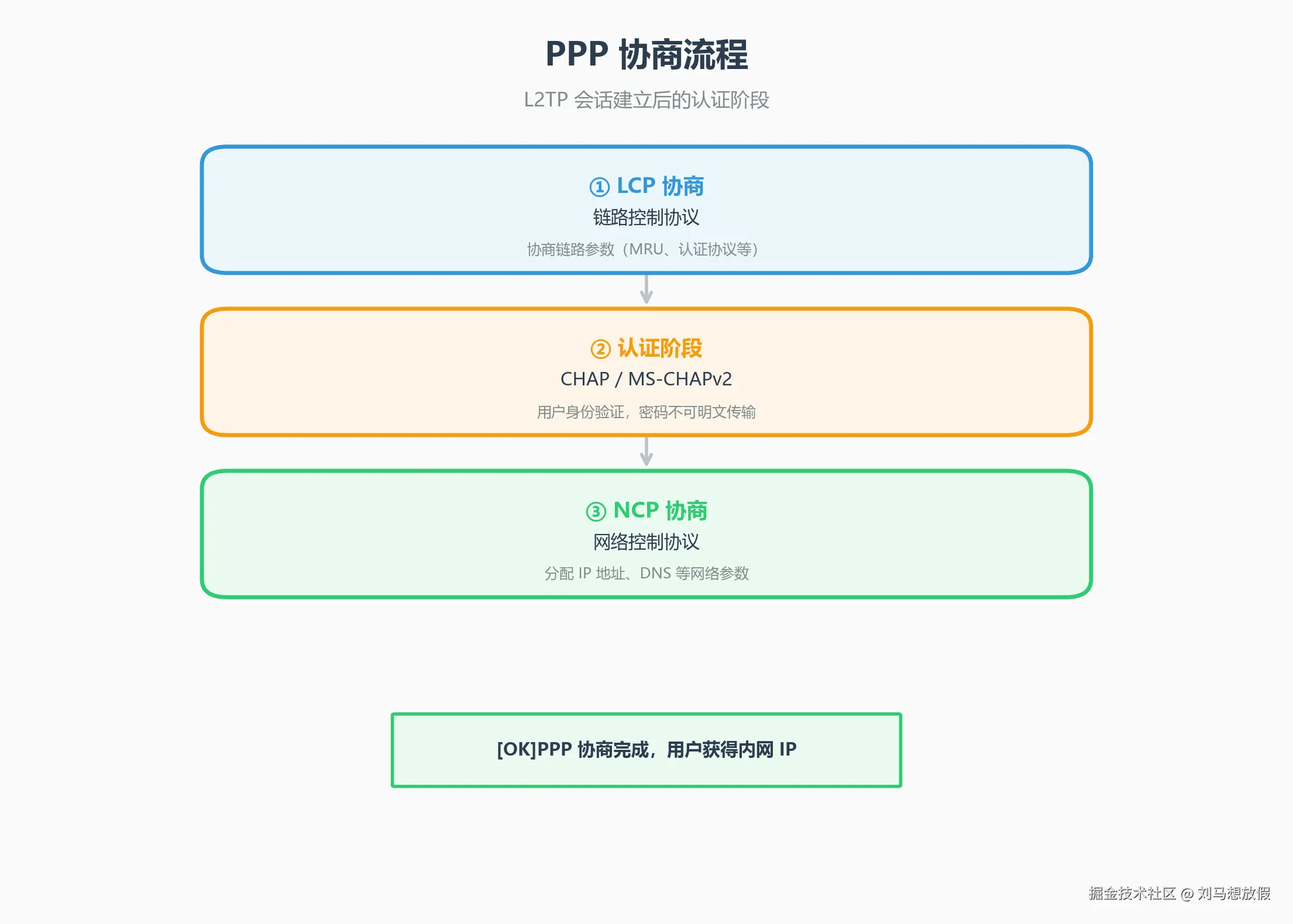

PPP 协商流程

常用认证协议对比：

协议	安全性	加密	挑战 - 响应	推荐度
PAP	⭐	❌ 明文	❌	❌ 禁用
CHAP	⭐⭐⭐	✅ MD5	✅	⭐⭐
MS-CHAPv2	⭐⭐⭐⭐	✅ 改进 MD5	✅	⭐⭐⭐⭐
EAP	⭐⭐⭐	✅ 可扩展	✅	⭐ (L2TP 支持有限)

注意：EAP 在 L2TP/PPP 中支持有限，Windows 原生客户端不支持 L2TP+EAP 组合。EAP 主要用于 802.1X 认证场景。

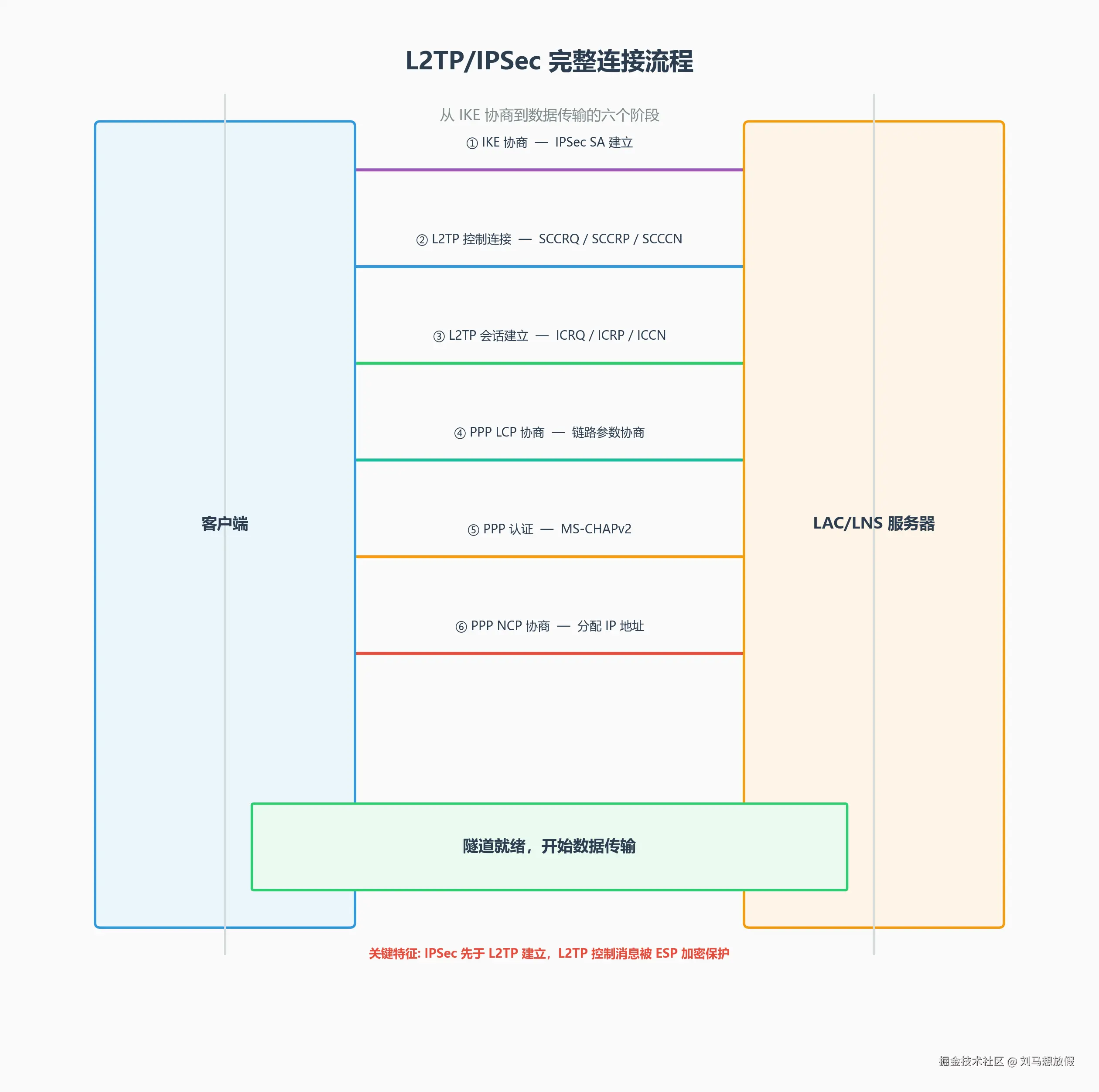

4.4 完整连接流程

L2TP/IPSec 完整连接流程

五、L2TP/IPSec 协同工作机制

5.1 为什么需要 IPSec？

L2TP 本身存在以下安全缺陷：

❌ 无数据加密
❌ 无完整性保护
❌ 无身份认证（仅依赖 PPP 认证）
❌ 易受中间人攻击

IPSec 弥补的缺陷：

✅ ESP 加密 L2TP 载荷
✅ 完整性校验防止篡改
✅ IKE 双向认证
✅ 抗重放攻击

5.2 封装顺序

L2TP/IPSec 的封装顺序为：先 L2TP，后 IPSec

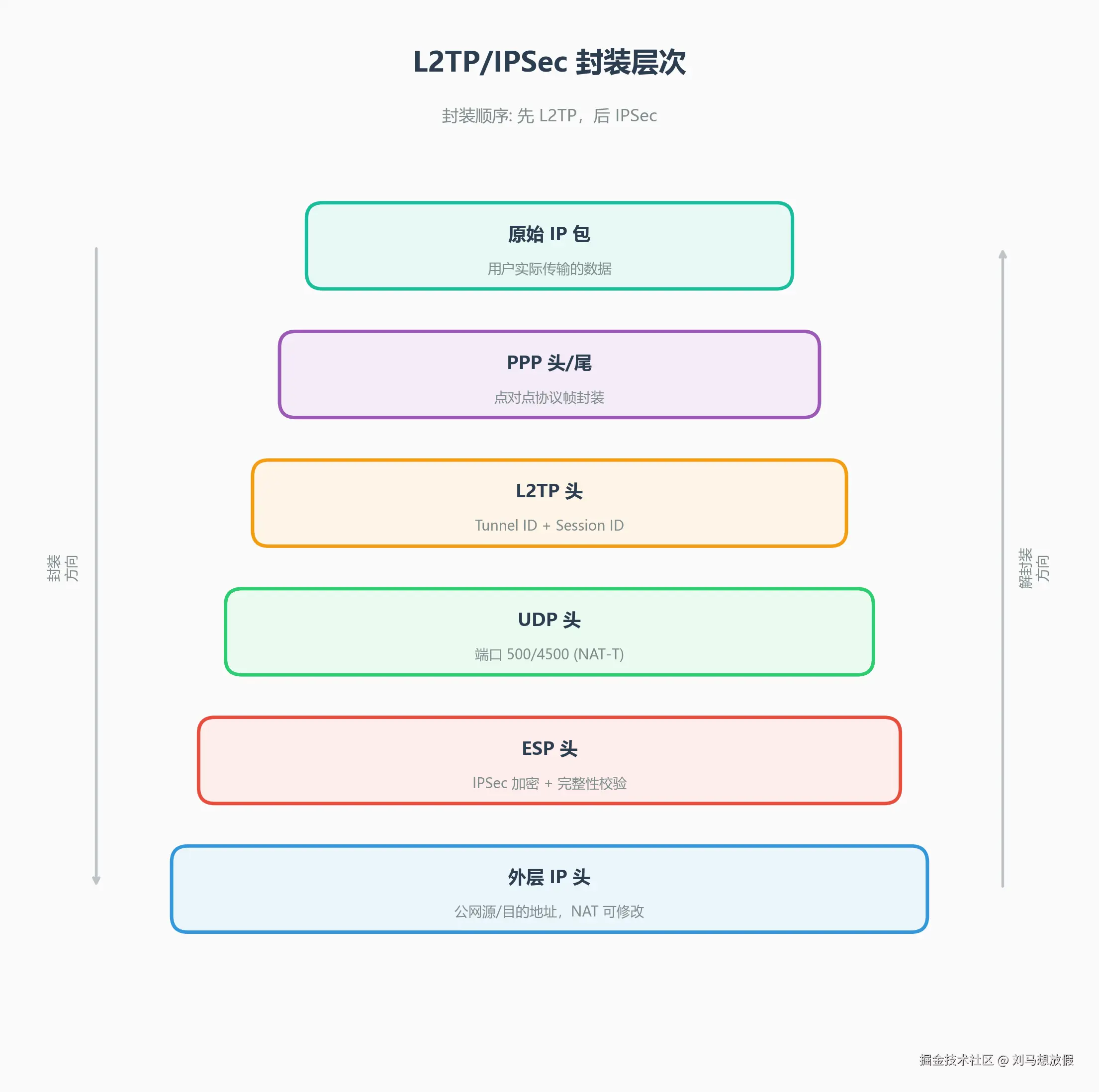

L2TP/IPSec 封装层次

5.3 端口使用

协议	端口	方向	用途
IKE	UDP 500	双向	IPSec 密钥协商
IKE NAT-T	UDP 4500	双向	NAT 穿越
L2TP	UDP 1701	双向	L2TP 控制/数据
ESP	IP 50	双向	加密数据传输

防火墙规则（入站）：

# IPSec
-A INPUT -p udp --dport 500 -j ACCEPT
-A INPUT -p udp --dport 4500 -j ACCEPT
-A INPUT -p esp -j ACCEPT

# L2TP
-A INPUT -p udp --dport 1701 -j ACCEPT

六、生产环境配置实践

6.1 典型拓扑

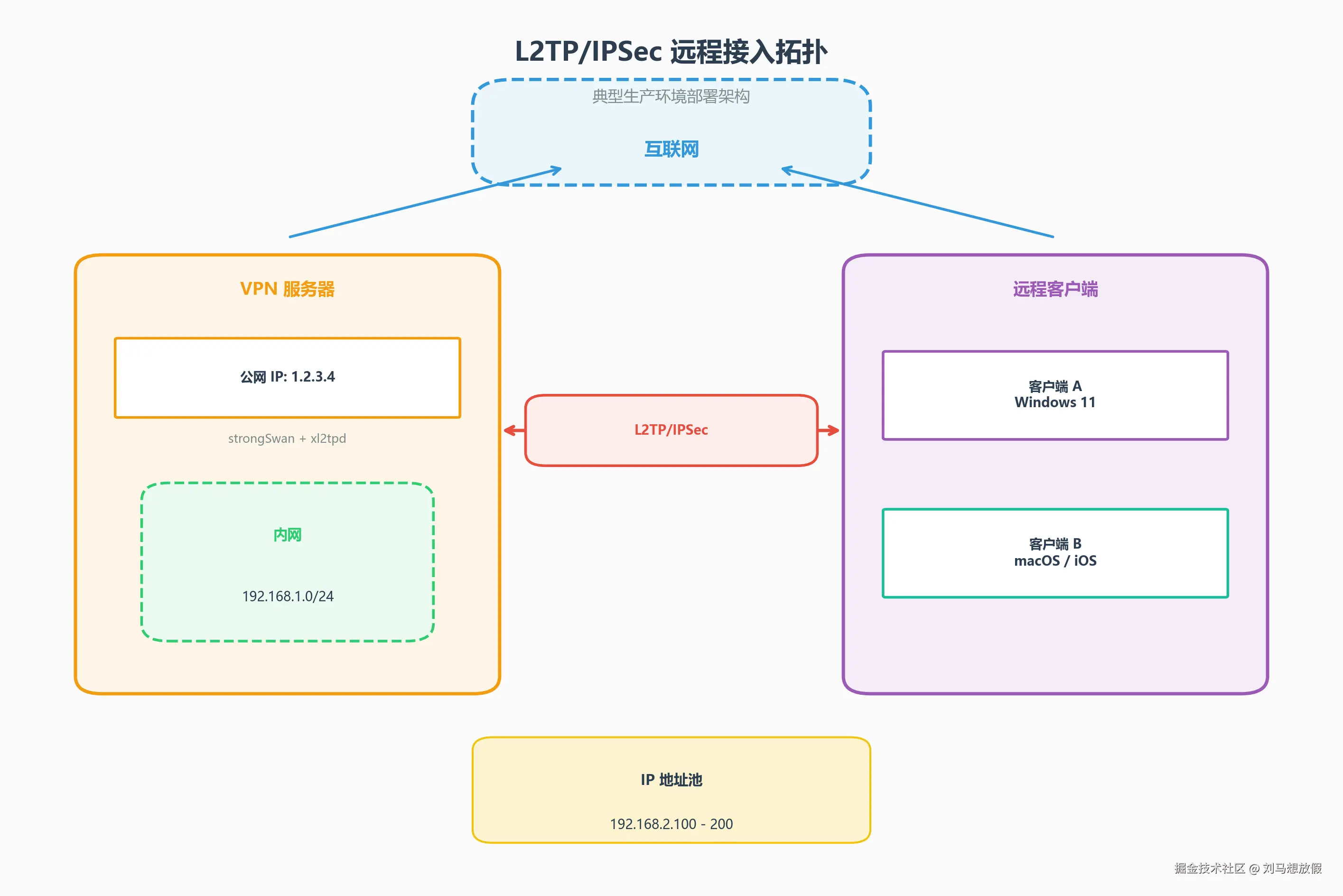

L2TP/IPSec 远程接入拓扑

6.2 环境信息

角色	公网 IP	内网网段	IP 地址池	主机名
VPN 服务器	1.2.3.4	192.168.1.0/24	192.168.2.100-200	vpn-server

6.3 【服务器端】配置步骤

步骤 1：安装软件包

# Ubuntu/Debian
sudo apt-get update
sudo apt-get install -y strongswan xl2tpd net-tools

# CentOS/RHEL
sudo yum install -y strongswan xl2tpd net-tools

步骤 2：配置 IPSec（/etc/ipsec.conf）

# /etc/ipsec.conf - L2TP/IPSec 服务器配置
config setup
    charondebug="ike 2, knl 2, cfg 2"
    uniqueids=never
    strictcrlpolicy=no
    cachecrls=no

# L2TP/IPSec 连接配置
conn l2tp-psk
    type=transport
    keyexchange=ikev1
    authby=secret

    # 服务器端配置
    left=1.2.3.4
    leftprotoport=17/1701
    leftfirewall=yes  # 需要 /etc/ipsec.d/ipsec 脚本支持，或使用手动 iptables 规则

    # 客户端配置（任意）
    right=%any
    rightprotoport=17/%any

    # IKEv1 加密算法
    ike=aes256-sha256-modp2048!

    # ESP 加密算法
    esp=aes256-sha256!

    # 禁用 DPD（某些客户端不兼容）
    dpdaction=clear
    dpddelay=30s

    # 生命周期
    ikelifetime=8h
    lifetime=1h

    # 自动启动
    auto=add

    # 标记连接
    mark=100/0xff

步骤 3：配置 IPSec 密钥（/etc/ipsec.secrets）

# /etc/ipsec.secrets
1.2.3.4 : PSK "L2TP@StrongPSK2025!"

步骤 4：配置 L2TP（/etc/xl2tpd/xl2tpd.conf）

# /etc/xl2tpd/xl2tpd.conf
[global]
port = 1701
bind = 1.2.3.4
; 日志级别 (debug, info, warn, error)
debug = info
; 日志文件
logfile = /var/log/xl2tpd.log

[lns default]
# IP 地址池（分配给客户端）
ip range = 192.168.2.100-200
# 本地 IP（服务器端 PPP 接口）
local ip = 192.168.2.1
# 要求认证
require authentication = yes
# 认证协议（mschapv2, chap, pap）
require chap = yes
require pap = no
# PPP 选项文件
ppp debug = yes
pppoptfile = /etc/ppp/options.xl2tpd
length bit = yes

步骤 5：配置 PPP 选项（/etc/ppp/options.xl2tpd）

# /etc/ppp/options.xl2tpd
# PPP 全局选项

# 启用调试
debug

# 认证协议
refuse-pap
refuse-eap
require-mschap-v2
# 加密要求
# 注意：L2TP/IPSec 中 IPSec 已提供 AES 加密，MPPE 为冗余加密
# 推荐显式禁用 MPPE，避免双重加密浪费 CPU 且降低安全性（MPPE 使用过时 RC4）
nomppe
nomppc

# DNS 服务器（推送到客户端）
ms-dns 8.8.8.8
ms-dns 8.8.4.4
# 或使用内网 DNS
# ms-dns 192.168.1.1

# 其他选项
proxyarp
nodefaultroute
lock

步骤 6：配置用户认证（/etc/ppp/chap-secrets）

# /etc/ppp/chap-secrets
# 格式：用户名  服务器  密码  允许 IP
vpnuser1  l2tpd  User1@Pass2025  *
vpnuser2  l2tpd  User2@Pass2025  *
vpnuser3  l2tpd  User3@Pass2025  *

设置正确的文件权限：

sudo chmod 600 /etc/ppp/chap-secrets
sudo chown root:root /etc/ppp/chap-secrets

步骤 7：配置防火墙

# Ubuntu (UFW)
sudo ufw allow 500/udp    # IKE
sudo ufw allow 4500/udp   # NAT-T
sudo ufw allow 1701/udp   # L2TP
sudo ufw allow proto esp  # ESP

# CentOS (firewalld)
sudo firewall-cmd --permanent --add-service=ipsec
sudo firewall-cmd --permanent --add-port=1701/udp
sudo firewall-cmd --reload

# 启用 IP 转发
sudo sysctl -w net.ipv4.ip_forward=1
echo "net.ipv4.ip_forward=1" | sudo tee -a /etc/sysctl.conf

# 配置 NAT（使客户端能访问互联网）
sudo iptables -t nat -A POSTROUTING -s 192.168.2.0/24 -o eth0 -j MASQUERADE

# 保存 iptables 规则（Ubuntu）
sudo apt-get install -y iptables-persistent
sudo netfilter-persistent save

步骤 8：启动服务

# 重启 IPSec
sudo ipsec restart

# 重启 L2TP
sudo systemctl restart xl2tpd

# 查看服务状态
sudo ipsec status
sudo systemctl status xl2tpd

# 查看日志
sudo tail -f /var/log/charon.log
sudo tail -f /var/log/xl2tpd.log
sudo tail -f /var/log/syslog | grep ppp

6.4 【客户端】Linux 配置步骤

方式 1：使用 NetworkManager（推荐）

# 安装 NetworkManager L2TP 插件
sudo apt-get install -y network-manager-l2tp network-manager-l2tp-gnome

# 通过 GUI 配置
nm-connection-editor → 添加 → L2TP

# 或通过命令行配置
nmcli connection add type l2tp \
    con-name "Company VPN" \
    gw 1.2.3.4 \
    user vpnuser1 \
    password User1@Pass2025 \
    ipsec-enabled yes \
    ipsec-psk L2TP@StrongPSK2025!

# 启动连接
nmcli connection up "Company VPN"

# 查看连接状态
nmcli connection show

方式 2：使用 xl2tpd（命令行）

# 安装 xl2tpd 和 strongSwan
sudo apt-get install -y xl2tpd strongswan

# 配置 IPSec
cat > /etc/ipsec.conf <<EOF
config setup
    charondebug="ike 2, knl 2, cfg 2"
    uniqueids=never

conn l2tp-client
    type=transport
    keyexchange=ikev1
    authby=secret

    left=%defaultroute
    leftprotoport=17/1701

    right=1.2.3.4
    rightprotoport=17/1701

    ike=aes256-sha256-modp2048!
    esp=aes256-sha256!

    auto=add
EOF

# 配置预共享密钥
echo "1.2.3.4 : PSK \"L2TP@StrongPSK2025!\"" > /etc/ipsec.secrets

# 配置 xl2tpd
cat > /etc/xl2tpd/xl2tpd.conf <<EOF
[lac default]
lns = 1.2.3.4
ppp debug = yes
pppoptfile = /etc/ppp/options.l2tpd.client
length bit = yes
EOF

# 配置 PPP 选项
cat > /etc/ppp/options.l2tpd.client <<EOF
noipdefault
defaultroute
replacedefaultroute
hide-password
noauth
debug
lock
mtu 1380
mru 1380
noipx
refuse-pap
refuse-eap
require-mschap-v2
# 注意：IPSec 已加密，禁用 MPPE 避免冗余加密
nomppe
nomppc
user vpnuser1
password User1@Pass2025
EOF

# 启动 IPSec
sudo ipsec restart
sudo ipsec up l2tp-client

# 启动 xl2tpd
sudo systemctl restart xl2tpd

# 建立连接
echo "c default" > /var/run/xl2tpd/l2tp-control

# 查看 PPP 接口
ip addr show ppp0

方式 3：使用 openl2tp（简化方案）

# 安装 openl2tp
sudo apt-get install -y openl2tp

# 配置连接
cat > /etc/openl2tp/openl2tp.conf <<EOF
server=1.2.3.4
username=vpnuser1
password=User1@Pass2025
ipsec_psk=L2TP@StrongPSK2025!
EOF

# 启动连接
sudo systemctl start openl2tp

6.5 客户端连接验证

# 查看 PPP 接口
ip addr show ppp0

# 查看路由表
ip route show

# 测试连通性
ping 192.168.1.1

# 查看 IPSec 状态
sudo ipsec status

# 查看 xl2tpd 状态
sudo systemctl status xl2tpd

# 查看日志
sudo tail -f /var/log/charon.log
sudo tail -f /var/log/xl2tpd.log

6.6 故障排查命令

# ==================== IPSec 排查 ====================

# 查看 IPSec SA 状态
sudo ipsec status
sudo ipsec statusall

# 查看流量统计
sudo ipsec trafficstatus

# 重启 charon 守护进程
sudo ipsec restart

# 查看 IKE 日志
sudo tail -f /var/log/charon.log

# 手动触发连接
sudo ipsec up l2tp-psk

# ==================== L2TP 排查 ====================

# 查看 xl2tpd 状态
sudo systemctl status xl2tpd

# 查看 L2TP 日志
sudo tail -f /var/log/xl2tpd.log

# 查看 PPP 日志
sudo tail -f /var/log/syslog | grep ppp
sudo journalctl -u ppp -f

# 查看活动的 PPP 接口
ifconfig ppp0
ip addr show ppp0

# ==================== 网络排查 ====================

# 检查端口监听
sudo netstat -nlup | grep -E '500|1701|4500'
sudo ss -nlup | grep -E '500|1701|4500'

# 检查防火墙规则
sudo iptables -L -n -v
sudo iptables -t nat -L -n -v

# 检查 IP 转发
cat /proc/sys/net/ipv4/ip_forward

# 检查路由表
ip route show

七、性能优化建议

7.1 加密算法选择

算法组合	安全性	性能	兼容性	推荐场景
AES-256-SHA256	⭐⭐⭐⭐⭐	⭐⭐⭐⭐	⭐⭐⭐⭐	现代客户端
AES-128-SHA1	⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐	老旧设备兼容
3DES-SHA1	⭐⭐	⭐⭐	⭐⭐⭐⭐	遗留系统
DES-MD5	❌	⭐⭐⭐	⭐⭐	已废弃，禁用

推荐配置：

ike=aes256-sha256-modp2048!
esp=aes256-sha256!

7.2 MTU 优化

L2TP/IPSec 的多层封装会增加数据包开销，可能导致 MTU 问题：

# 计算有效 MTU
# 原始 MTU 1500 - IPSec ESP(50-73) - L2TP+UDP(20) - PPP(4-6) ≈ 1380-1414

# 设置 PPP MTU（推荐值，过低会牺牲吞吐量）
# /etc/ppp/options.xl2tpd
mtu 1380
mru 1380

# 或使用 ppp mtu 自适应
# ppp 会自动协商合适的 MTU

MTU 取值建议：

1380：兼容大多数场景（IPv4 + AES-256-GCM ESP + L2TP）

1400：精简加密算法时（AES-128-CTR + SHA-1）

1280：经过多重 NAT 或不稳定链路时的安全值

避免 1200：除非有明确链路问题，1200 会显著降低吞吐量

MTU 问题症状：

✅ 小数据包正常，大数据包失败
✅ 网页能打开但图片加载失败
✅ ping 小包通，大包不通

测试方法：

# Windows（推荐 MTU 1380 → ICMP payload = 1380 - 28 = 1352）
ping -f -l 1352 192.168.1.1

# Linux（推荐 MTU 1380 → ICMP payload = 1380 - 28 = 1352）
ping -M do -s 1352 192.168.1.1

7.3 并发连接数优化

# /etc/xl2tpd/xl2tpd.conf
[global]
# 隧道协商超时（秒）
timeout = 60

注意：xl2tpd 自身无 max tunnels / max sessions 限制指令。如需限制并发，可通过系统级资源控制（如 systemd LimitNPROC）或 PPP 选项实现。

7.4 心跳检测

# /etc/ppp/options.xl2tpd
# 空闲超时断开（秒）：无流量自动断开
idle 3600

# LCP 心跳检测（PPP 层保活）
lcp-echo-interval 30
lcp-echo-failure 4

注意：xl2tpd 无 idle timeout / heartbeat timeout 指令。空闲超时和保活应通过 PPP 选项（idle、lcp-echo-interval）实现。

八、安全加固建议

8.1 预共享密钥管理

密钥强度要求：

长度 ≥ 20 字符
包含大小写字母、数字、特殊字符
定期轮换（建议 90 天）
不同用户组使用不同密钥

生成强密钥：

openssl rand -base64 32

8.2 用户认证加固

# /etc/ppp/chap-secrets
# 限制用户 IP 范围
vpnuser1  l2tpd  StrongPass123  192.168.2.100
vpnuser2  l2tpd  StrongPass456  192.168.2.101

# 禁用弱认证协议
# /etc/ppp/options.xl2tpd
refuse-pap
refuse-eap
require-mschap-v2

8.3 最小化访问控制

# 限制特定网段访问
sudo iptables -A INPUT -p udp --dport 1701 \
    -s 10.0.0.0/8 -j ACCEPT
sudo iptables -A INPUT -p udp --dport 1701 -j DROP

# 或使用 ipsec.conf
conn l2tp-psk
    rightsourceip=192.168.2.0/24
    right=%any

8.4 日志与审计

# 启用详细日志
# /etc/xl2tpd/xl2tpd.conf
debug = debug

# /etc/ppp/options.xl2tpd
debug
kdebug 1

# 日志轮转
# /etc/logrotate.d/xl2tpd
/var/log/xl2tpd.log {
    daily
    rotate 30
    compress
    missingok
    notifempty
}

8.5 防止 DoS 攻击

# 限制连接速率
sudo iptables -A INPUT -p udp --dport 1701 \
    -m limit --limit 10/minute --limit-burst 20 -j ACCEPT
sudo iptables -A INPUT -p udp --dport 1701 -j DROP

# 限制 IPSec 连接
sudo iptables -A INPUT -p udp --dport 500 \
    -m limit --limit 5/minute -j ACCEPT

九、常见问题 FAQ

Q1: 连接时提示"协商超时"？

可能原因：

防火墙未放行 UDP 500/1701
预共享密钥不匹配
NAT 设备未启用 IPSec Passthrough

排查步骤：

# 检查端口是否开放
sudo netstat -nlup | grep -E '500|1701'

# 检查 IPSec 日志
sudo tail -f /var/log/charon.log

# 客户端测试端口
telnet 1.2.3.4 500

Q2: 连接成功但无法访问内网？

可能原因：

IP 转发未启用
NAT 规则未配置
路由未正确推送

解决方案：

# 检查 IP 转发
cat /proc/sys/net/ipv4/ip_forward  # 应为 1

# 检查 NAT 规则
sudo iptables -t nat -L -n -v

# 添加 NAT 规则
sudo iptables -t nat -A POSTROUTING -s 192.168.2.0/24 -o eth0 -j MASQUERADE

Q3: Windows 客户端提示"错误 789"？

原因：Windows 注册表问题（常见于 Windows 7/8）

解决方案：

# 以管理员身份运行
reg add HKLM\SYSTEM\CurrentControlSet\Services\PolicyAgent /v AssumeUDPEncapsulationContextOnSendRule /t REG_DWORD /d 2 /f

# 重启计算机

Q4: macOS 连接后频繁断开？

**可能原因：**DPD（Dead Peer Detection）超时

解决方案：

# /etc/ipsec.conf
conn l2tp-psk
    dpdaction=clear
    dpddelay=60s
    dpdtimeout=300s

Q5: 如何支持更多并发用户？

优化方向：

增加系统文件描述符限制
调整内核网络参数
使用 RADIUS 集中认证

# /etc/security/limits.conf
* soft nofile 65535
* hard nofile 65535

# /etc/sysctl.conf
net.core.somaxconn = 65535
net.ipv4.ip_local_port_range = 1024 65535

Q6: L2TP 还是 OpenVPN/WireGuard？

特性	L2TP/IPSec	OpenVPN	WireGuard
原生支持	✅ 全平台	❌ 需客户端	⚠️ 部分平台
性能	⭐⭐⭐	⭐⭐⭐⭐	⭐⭐⭐⭐⭐
安全性	⭐⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐
配置复杂度	⭐⭐⭐	⭐⭐⭐⭐	⭐⭐
推荐场景	移动办公	高安全需求	新建项目

十、总结

L2TP/IPSec 作为成熟的远程接入 VPN 方案，在企业移动办公场景中仍广泛应用。其核心优势在于：

核心要点回顾：

双重封装：L2TP 隧道 + IPSec 加密，兼顾灵活性与安全性
原生支持：无需安装客户端，降低部署成本
PPP 认证：支持 MS-CHAPv2 等多种认证方式
NAT 穿越：UDP 封装，可穿越大多数 NAT 设备

适用场景：

✅ 移动办公远程接入
✅ 临时合作伙伴访问
✅ 需要原生客户端支持的场景
⚠️ 高并发/高性能场景建议考虑 WireGuard

随着 WireGuard 等新一代 VPN 协议的兴起，L2TP/IPSec 在性能上不再占优，但其广泛的客户端兼容性使其在特定场景下仍是首选方案。

参考文献

RFC 2661 - Layer Two Tunneling Protocol
RFC 3931 - Layer Two Tunneling Protocol (Version 3)
RFC 7296 - Internet Key Exchange Protocol Version 2
Linux L2TP Kernel Documentation
strongSwan Documentation
xl2tpd GitHub Repository
