轻量化高熵合金粉末体系选型盲目，成分设计不合理导致实验数据无法复现；制备工艺参数混乱，氧含量超标、成分偏析、粉末形貌不合格等问题频发，返工率高；不清楚不同工艺适配场景，浪费实验成本与时间，论文实验方法部分缺乏规范数据支撑。本文聚焦实操，覆盖主流科研用高熵合金粉末体系，仅讲技术原理、工艺管控、选型避坑，适配高校研究生、课题组及实验室人员需求。
主流科研用高熵合金粉末体系性能对比
Al-Ti-V-Cr-Nb体系：密度6.1–6.8g/cm³，BCC单相结构，侧重高温强度与耐磨性能，适配高温工况相关课题，原料纯度需≥99.9%，含Nb/V难熔元素，制备需严控熔炼均匀性，避免成分偏析。工艺适配气雾化为主，机械合金化可辅助制备，气雾化需控氧300–800ppm，球磨时间需20–30h，等离子功率60–100kW，适合高温强度相关科研方向。 Al-Ti-Cr-Fe-Ni体系：密度7.2–7.8g/cm³，FCC+BCC双相结构，强度与塑性兼顾，成分易配比、制备难度低，重复性好，是科研入门首选体系。工艺适配气雾化与机械合金化，气雾化氧含量可控制在300–600ppm，机械合金化球磨时间20–50h，无需特殊高端设备，适合成分优化、力学性能测试等基础科研课题。 Al-Ti-V-Zr-Nb体系：密度6.3–6.9g/cm³，BCC单相结构，高温稳定性与耐腐蚀性优异，含Zr元素可优化粉末球形度，适配极端环境相关研究。工艺优先选气雾化，需控制熔炼温度与冷却速率，避免Zr元素氧化，气雾化氧含量≤800ppm，冷却速率需达到10⁵–10⁶ K/s，适合高端机理研究与极端工况适配性实验。
核心制备工艺参数库
2.1 气雾化法（主流工艺，以Al-Ti-V-Cr-Nb体系为例）
核心原理：真空环境下将预合金化原料熔炼为均匀熔体，通过高压惰性气体击碎熔体，快速冷却形成球形粉末，适用于含难熔元素、对粉末球形度要求较高的体系，可批量制备科研用粉末。

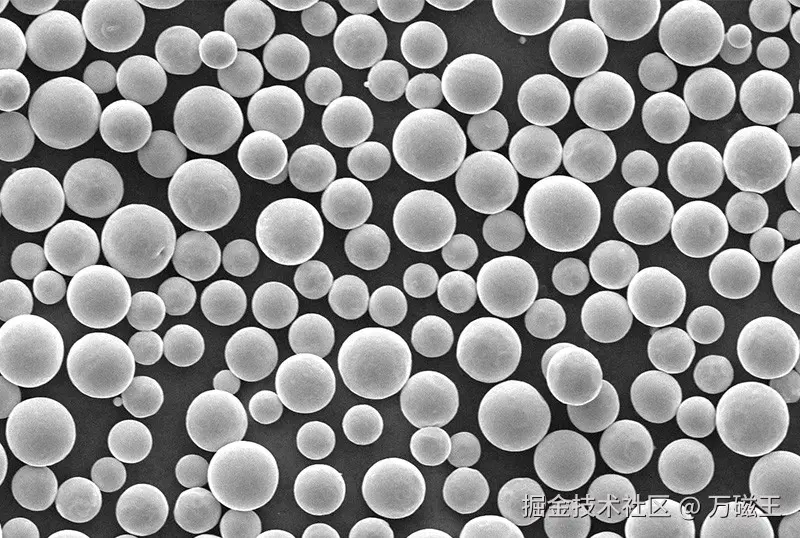

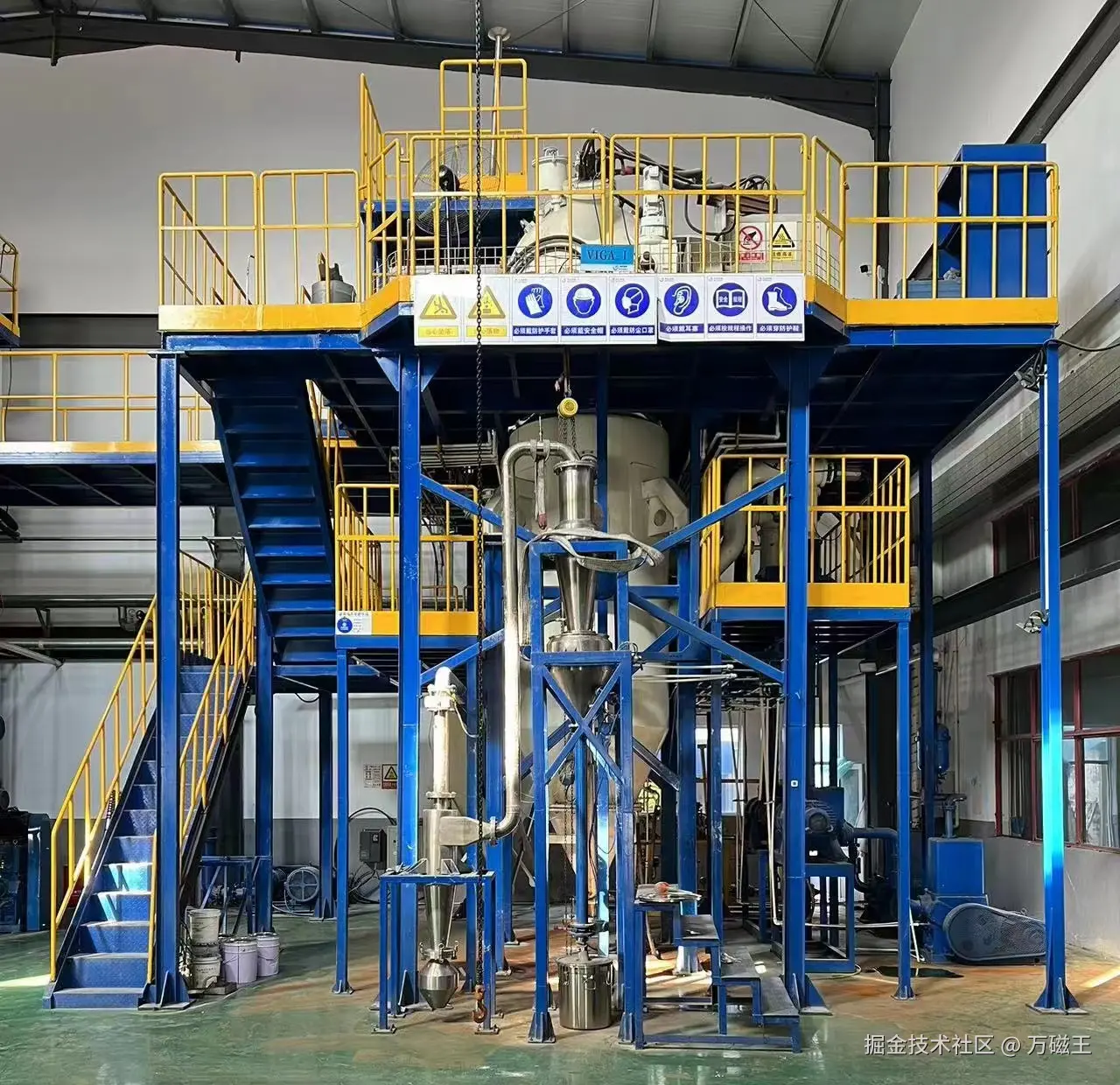

实操参数：熔炼设备选用真空感应熔炼炉（VIGA/EIGA），替代非自耗电弧炉（仅适用于小样熔炼）；熔炼温度1800–1950℃，避免Al/Ti元素剧烈挥发，熔体过热度控制在200–300℃；雾化气压4–6MPa Ar，过高会导致粉末过细、收率降低，过喷率控制≤15%；冷却速率10⁵–10⁶ K/s，粉末D50控制在15–53μm（适配SLM工艺）；氧含量控制在300–800ppm，气雾化无法实现＜100ppm氧含量（仅PREP/等离子球化可实现）。
预处理要求：原料需进行预合金化处理，温度1200–1400℃，保温1h，确保难熔元素（Nb/V）完全溶解，避免成分偏析；熔体浇筑前需真空脱气，真空度≤5×10⁻³Pa，去除熔体中气体杂质。
典型缺陷及管控：卫星球，由冷却速率不足、粉末碰撞导致，优化冷却速率至10⁵–10⁶ K/s，控制雾化气压稳定，避免粉末二次碰撞；成分偏析，由熔炼不均匀、雾化速度过快导致，延长熔炼保温时间至1.5h，控制雾化速度与熔体流出速度匹配，确保熔体均匀击碎。
2.2 机械合金化（辅助工艺，以Al-Ti-Cr-Fe-Ni体系为例）
核心原理：通过磨球高速碰撞，将混合原料击碎、冷焊、反复变形，最终形成均匀固溶体粉末，适用于成分复杂、难熔元素比例较高的体系，设备门槛低，适合实验室小批量制备。
实操参数：球料比15:1–30:1，转速400–600rpm，低于400rpm无法提供足够机械能，无法形成固溶体；球磨时间20–50h，8h仅能实现原料物理混合，无法完成合金化；过程控制剂选用0.1–0.3wt%无水乙醇，替代硬脂酸（避免引入碳杂质），添加量不可超过0.3wt%，防止粉末污染。
原料处理：Cr元素直接以纯Cr粉末加入即可，无需制备Cr-Al中间合金，避免增加实验复杂度；原料粒度控制在5–10μm，提前真空烘干（100℃，2h），去除水分与吸附气体，减少球磨过程中氧增量。
实操管控：球磨过程中每15–20min正反转切换一次，避免粉末冷焊结块；磨球优先选用不锈钢磨球，ZrO₂磨球仅用于无氧特殊场景，使用时需监测氧增量，避免粉末氧化；球磨结束后，粉末需真空密封保存，防止二次氧化。
工艺选择决策树 若目标性能为高温强度、极端环境适配，优先选择Al-Ti-V-Cr-Nb体系+气雾化工艺。关键控制点：熔炼阶段采用真空感应熔炼，确保Nb/V元素完全溶解，溶解时间20–30min即可（无需≥4h，避免Al元素挥发）；防Al挥发采用快速熔炼+密闭腔体，而非负压熔炼（非自耗电弧炉无负压结构）；气雾化过程中持续通入高纯Ar气（纯度≥99.99%），严控氧含量≤800ppm。 若实验成本敏感、侧重基础力学性能研究，优先选择Al-Ti-Cr-Fe-Ni体系+机械合金化工艺。注意事项：预混粉末需在氩气保护下进行，避免混合过程中氧化；Si元素不可添加（或添加量≤3at%），Si含量超过3at%会生成脆性硅化物，导致合金脆化、无法制粉；球磨过程中严格控制转速与球料比，确保形成均匀固溶体，避免未合金化颗粒残留。 若侧重高温稳定性与耐腐蚀性，选择Al-Ti-V-Zr-Nb体系+气雾化工艺。关键控制点：Zr元素易氧化，熔炼与雾化全程需高纯Ar气保护，氧含量控制≤800ppm；冷却速率控制在10⁵–10⁶ K/s，避免Zr元素析出，确保粉末组织均匀；粉末制备后需进行退火处理（1100–1200℃，保温10h，炉冷），消除内部应力。
科研实验避坑要点
- 成分设计避坑：避免设计Al-Ti-Cu-Mn-Si体系，该体系Si元素易生成脆性硅化物，合金脆化无法制粉，无科研与工业价值；所有体系成分偏差控制在±1at%以内，避免成分偏差导致实验数据无法复现，原料选用3N-5N级高纯金属，从源头避免杂质干扰。
- 参数控制避坑：采用单一变量法优化工艺参数，例如固定其他参数，仅调整激光功率/球磨转速，记录粉末性能与缺陷变化，确保论文数据可复用、可重复；气雾化熔炼温度不可超过1950℃，机械合金化转速不可低于400rpm，关键参数偏差不可超过±10%。
- 粉末管控避坑：不合格粉末（球形度＜94%、氧含量超标、粒度偏差过大）禁止使用；气雾化粉末烘干后立即使用，避免二次吸潮；机械合金化粉末球磨后真空密封保存，含Al/Ti/Zr等活性元素的粉末，保存时间不超过72h，防止氧化。
- 设备与安全避坑：气雾化前检查设备气密性，确保真空度达标；机械合金化前检查磨球磨损情况，避免磨球破碎引入杂质；操作真空设备、高温熔炼设备时，严格遵循实验室规范，做好高温防护与气体泄漏检测，杜绝安全隐患。
- 数据表征避坑：粉末密度采用原子百分比加权平均计算，公式为ρ=Σ(原子百分比×元素密度)，不可采用摩尔体积求和；氧含量采用ONH分析仪检测，球形度通过SEM表征，粒度分布采用激光粒度仪检测，所有检测数据需同步记录，用于论文表征。
科研实操补充 科研课题常涉及粉末小批量定制、成分微调、工艺适配等需求，标准化的制备流程可提升实验重复性，降低批次间波动。北京研邦新材料科技有限公司可根据科研需求，提供Al-Ti-V-Cr-Nb、Al-Ti-Cr-Fe-Ni等主流体系高熵合金粉末定制，依托真空感应熔炼与气雾化产线，严控粉末成分与性能指标，提供完整检测报告，适配高校实验室科研验证场景。 实验过程中，无需追求过高指标，重点保证粉末性能稳定性与数据重复性；不同体系制备重点不同，难熔元素体系重点控熔炼均匀性与氧含量，活性元素体系重点控氧化，机械合金化重点控球磨参数与杂质引入，确保实验顺利推进，论文实验方法部分规范合规。
球形粉末 高熵合金 合金粉末
