第05章：残差连接与Layer Normalization——Transformer的"高速公路"

论文链接：Attention Is All You Need (Vaswani et al., NIPS 2017)
本章对应：Section 3.1, Figure 1

核心困惑

残差连接和LayerNorm各自解决什么问题？Pre-LN和Post-LN有什么区别？

前面四章讲了Attention机制，但Transformer不是简单地把Attention堆起来。每个子层后面都有两个关键组件：

残差连接（Residual Connection）： $x + \text{Sublayer}(x)$
Layer Normalization： $\text{LayerNorm}(...)$

原论文用的是Post-LN架构： $\text{LayerNorm}(x + \text{Sublayer}(x))$

但GPT-2（2019）之后的模型几乎都改用Pre-LN： $x + \text{Sublayer}(\text{LayerNorm}(x))$

为什么要改？Pre-LN比Post-LN好在哪？这背后有严格的数学推导。

前置知识补给站

1. 深度网络的梯度问题

在深度神经网络中，梯度通过链式法则反向传播： $\frac{\partial \mathcal{L}}{\partial x_1} = \frac{\partial \mathcal{L}}{\partial x_n} \cdot \frac{\partial x_n}{\partial x_{n-1}} \cdot ... \cdot \frac{\partial x_2}{\partial x_1}$

问题：

如果每一步的梯度 $< 1$ ，连乘后梯度消失
如果每一步的梯度 $> 1$ ，连乘后梯度爆炸

这是为什么深度网络难以训练的根本原因。

2. 恒等映射（Identity Mapping）

恒等映射是指 $f(x) = x$ ，即输出等于输入。

为什么重要：

恒等映射的梯度是1： $\frac{\partial f}{\partial x} = 1$
如果网络中有一条恒等路径，梯度可以无损传播

3. 归一化的作用

归一化是指将数据调整到某个标准分布（如均值0，方差1）。

为什么需要归一化：

防止数值过大或过小
加速训练收敛
提高模型稳定性

论文精读：Add & Norm的设计

原论文的架构

Section 3.1：

"We employ a residual connection around each of the two sub-layers, followed by layer normalization. That is, the output of each sub-layer is LayerNorm(x + Sublayer(x))."

关键信息：

每个子层都有残差连接
残差连接后接LayerNorm
这是Post-LN架构

残差连接的公式

$y = x + \text{Sublayer}(x)$

直观理解：

$x$ ：输入（"高速公路"）
$\text{Sublayer}(x)$ ：子层的输出（"辅路"）
$y$ ：两者相加

为什么叫"高速公路"：

信息可以通过 $x$ 直接传递，不经过 $\text{Sublayer}$
即使 $\text{Sublayer}$ 学不到东西（输出接近0），信息仍能传递

Layer Normalization的公式

$\text{LayerNorm}(x) = \gamma \cdot \frac{x - \mu}{\sigma} + \beta$

其中：

$\mu = \frac{1}{d}\sum_{i=1}^d x_i$ ：均值
$\sigma = \sqrt{\frac{1}{d}\sum_{i=1}^d (x_i - \mu)^2}$ ：标准差
$\gamma, \beta$ ：可学习的缩放和平移参数

作用：

将每个样本的特征归一化到均值0、方差1
然后用 $\gamma, \beta$ 恢复表示能力

第一性原理推导：为什么Pre-LN更稳定

Post-LN的梯度流分析

Post-LN架构（原论文）： $y = \text{LayerNorm}(x + \text{Sublayer}(x))$

反向传播： $\frac{\partial \mathcal{L}}{\partial x} = \frac{\partial \mathcal{L}}{\partial y} \cdot \frac{\partial \text{LayerNorm}(x + \text{Sublayer}(x))}{\partial x}$

LayerNorm的梯度：

设 $z = x + \text{Sublayer}(x)$ ，则： $\text{LayerNorm}(z) = \gamma \cdot \frac{z - \mu}{\sigma} + \beta$

梯度为： $\frac{\partial \text{LayerNorm}(z)}{\partial z_i} = \frac{\gamma}{\sigma} \left(1 - \frac{1}{d} - \frac{(z_i - \mu)^2}{\sigma^2 d}\right)$

关键问题：

梯度依赖于 $\sigma$ （标准差）
在深层网络（N>12）中， $\sigma$ 的累积误差会导致梯度不稳定
当 $\sigma$ 过大或过小时，梯度会爆炸或消失

数值示例（12层网络）：

假设每层的 $\sigma$ 略大于1（如1.1）
12层累积后，梯度可能被放大 $1.1^{12} \approx 3.14$ 倍
如果 $\sigma$ 略小于1（如0.9），梯度被缩小 $0.9^{12} \approx 0.28$ 倍

Pre-LN的梯度流分析

Pre-LN架构（GPT-2之后）： $y = x + \text{Sublayer}(\text{LayerNorm}(x))$

反向传播（详细展开）：

设 $z = \text{LayerNorm}(x)$ ，则 $y = x + \text{Sublayer}(z)$ 。

根据链式法则： $\frac{\partial y}{\partial x} = 1 + \frac{\partial \text{Sublayer}(z)}{\partial z} \cdot \frac{\partial z}{\partial x}$

关键洞察：

第一项 $1$ 来自残差路径 $x \to y$ ：
- 这是一条恒等映射，不经过任何非线性变换
- 梯度恒为1，无论网络多深
第二项经过子层和LayerNorm：
- $\frac{\partial \text{Sublayer}(z)}{\partial z}$ ：子层的梯度
- $\frac{\partial z}{\partial x}$ ：LayerNorm的梯度（依赖于 $\sigma$ ）
- 这一项可能很小或很大
在深层网络中，梯度主要通过残差路径传播：
- 即使第二项衰减到接近0，第一项的 $1$ 仍能保证梯度不消失
- 而在Post-LN中，没有独立的残差路径：LayerNorm包裹了整个 $x + \text{Sublayer}(x)$ ，所有梯度都必须经过LayerNorm

一句话总结：

Post-LN：所有梯度必须经过LayerNorm， $\sigma$ 的波动逐层累积，深层网络不稳定
Pre-LN：梯度有两条路径——残差路径（梯度=1，稳定）和子层路径（经过LayerNorm）。梯度主要通过残差路径传播，因此稳定

数值示例（12层网络）：

Post-LN：梯度需要经过12次LayerNorm，每次乘以一个与 $\sigma$ 相关的系数
Pre-LN：梯度可以通过残差路径直接传播，不受LayerNorm影响

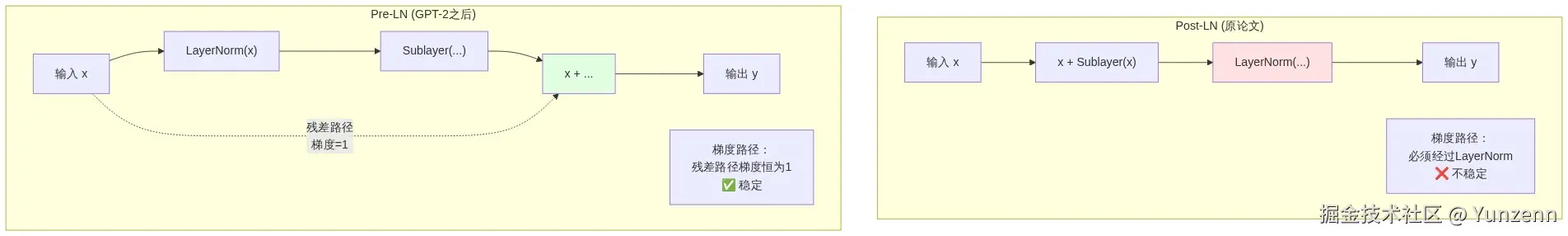

对比图示

Diagram 1

查看Mermaid源码

graph TB
    subgraph PostLN["Post-LN (原论文)"]
        PL1["输入 x"]
        PL2["x + Sublayer(x)"]
        PL3["LayerNorm(...)"]
        PL4["输出 y"]
        PL1 --> PL2
        PL2 --> PL3
        PL3 --> PL4

        PL_grad["梯度路径：<br/>必须经过LayerNorm<br/>❌ 不稳定"]
    end

    subgraph PreLN["Pre-LN (GPT-2之后)"]
        PR1["输入 x"]
        PR2["LayerNorm(x)"]
        PR3["Sublayer(...)"]
        PR4["x + ..."]
        PR5["输出 y"]
        PR1 --> PR2
        PR2 --> PR3
        PR3 --> PR4
        PR1 -.->|"残差路径<br/>梯度=1"| PR4
        PR4 --> PR5

        PR_grad["梯度路径：<br/>残差路径梯度恒为1<br/>✅ 稳定"]
    end

    style PL3 fill:#ffe1e1
    style PR4 fill:#e1ffe1

LayerNorm vs BatchNorm

Transformer用LayerNorm而不是BatchNorm，为什么？

BatchNorm的公式

$\text{BatchNorm}(x_i) = \gamma \cdot \frac{x_i - \mu_B}{\sigma_B} + \beta$

其中 $\mu_B, \sigma_B$ 是整个batch的均值和标准差。

LayerNorm的公式

$\text{LayerNorm}(x_i) = \gamma \cdot \frac{x_i - \mu_L}{\sigma_L} + \beta$

其中 $\mu_L, \sigma_L$ 是单个样本的均值和标准差。

对比表格

特性	BatchNorm	LayerNorm
归一化维度	跨batch，同一特征	跨特征，单个样本
依赖batch大小	是（batch太小效果差）	否（单样本独立）
训练/推理一致性	否（推理用移动平均）	是（完全一致）
适用场景	CNN（特征维度固定）	RNN/Transformer（序列长度可变）

为什么Transformer用LayerNorm：

序列长度可变：不同样本的序列长度不同，BatchNorm难以处理
推理稳定性：LayerNorm在训练和推理时完全一致，不需要移动平均
batch大小无关：即使batch=1，LayerNorm仍然有效

消融实验：原论文没有对比Pre-LN和Post-LN

原论文的局限：

只使用了Post-LN
没有对比Pre-LN和Post-LN的实验
这是因为Pre-LN在2017年还没有被提出

后续研究的发现（Xiong et al., "On Layer Normalization in the Transformer Architecture", ICML 2020）：

Pre-LN在训练深层模型（N>12）时更稳定
Post-LN在某些任务上效果略好，但需要careful的学习率warmup
GPT-3（N=96）必须使用Pre-LN，否则训练不稳定

2026年的批判性视角

1. 原论文的Post-LN在深层模型上的问题

原论文的配置：

N=6层
Post-LN架构

问题：

6层时Post-LN还能工作
但当N>12时，Post-LN容易出现梯度爆炸
这是为什么GPT-3（N=96）必须使用Pre-LN

实验证据（Xiong et al., 2020）：

Post-LN在N=12时需要非常小的学习率和长时间的warmup
Pre-LN在N=12时可以用更大的学习率，训练更快

2. Pre-LN的权衡

Pre-LN的优势：

训练更稳定
不需要careful的warmup
可以堆叠更多层

Pre-LN的劣势（Xiong et al., 2020）：

在某些任务上，最终效果略逊于Post-LN
原因：Post-LN的LayerNorm在最后，对输出有更强的约束

现代模型的选择：

GPT-2/3/4：Pre-LN（因为层数多）
BERT：Post-LN（因为只有12层）
LLaMA：Pre-LN + RMSNorm（更简单的归一化）

3. RMSNorm：LayerNorm的简化版

RMSNorm的公式（Zhang & Sennrich, 2019）： $\text{RMSNorm}(x) = \gamma \cdot \frac{x}{\text{RMS}(x)}$

其中 $\text{RMS}(x) = \sqrt{\frac{1}{d}\sum_{i=1}^d x_i^2}$ （均方根）。

与LayerNorm的区别：

LayerNorm：减去均值，除以标准差
RMSNorm：不减均值，只除以RMS

为什么RMSNorm更好：

计算更快（不需要计算均值）
效果相当（实验表明差异很小）
LLaMA、Mistral等模型使用

4. 原论文没有讨论的问题

残差连接的初始化：

原论文没有讨论残差连接的初始化策略
后续研究（Fixup Initialization, 2019）提出了专门的初始化方法

LayerNorm的位置：

原论文只尝试了Post-LN
后续研究发现Pre-LN、Sandwich-LN等变体

归一化的替代方案：

LayerNorm不是唯一选择
RMSNorm、GroupNorm等变体

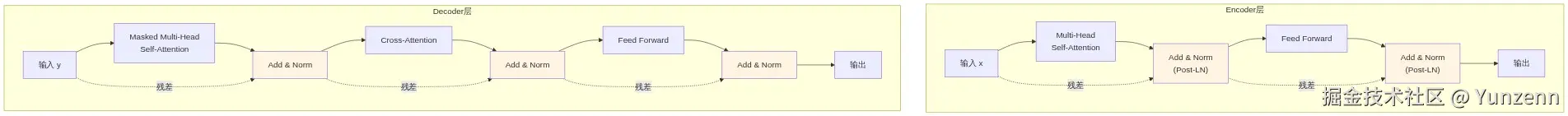

完整的数据流：Add & Norm在Transformer中的位置

Diagram 2

查看Mermaid源码

graph TB
    subgraph Encoder["Encoder层"]
        E1["输入 x"]
        E2["Multi-Head<br/>Self-Attention"]
        E3["Add & Norm<br/>(Post-LN)"]
        E4["Feed Forward"]
        E5["Add & Norm<br/>(Post-LN)"]
        E6["输出"]

        E1 --> E2
        E2 --> E3
        E1 -.->|"残差"| E3
        E3 --> E4
        E4 --> E5
        E3 -.->|"残差"| E5
        E5 --> E6
    end

    subgraph Decoder["Decoder层"]
        D1["输入 y"]
        D2["Masked Multi-Head<br/>Self-Attention"]
        D3["Add & Norm"]
        D4["Cross-Attention"]
        D5["Add & Norm"]
        D6["Feed Forward"]
        D7["Add & Norm"]
        D8["输出"]

        D1 --> D2
        D2 --> D3
        D1 -.->|"残差"| D3
        D3 --> D4
        D4 --> D5
        D3 -.->|"残差"| D5
        D5 --> D6
        D6 --> D7
        D5 -.->|"残差"| D7
        D7 --> D8
    end

    style E3 fill:#fff4e1
    style E5 fill:#fff4e1
    style D3 fill:#fff4e1
    style D5 fill:#fff4e1
    style D7 fill:#fff4e1

关键点：

Encoder每层有2个Add & Norm
Decoder每层有3个Add & Norm
每个子层后都有残差连接和LayerNorm

面试追问清单

⭐ 基础必会

残差连接解决什么问题？
- 提示：梯度消失、深度网络训练
LayerNorm和BatchNorm有什么区别？为什么Transformer用LayerNorm？
- 提示：归一化维度、序列长度可变、推理一致性
Pre-LN和Post-LN有什么区别？
- 提示：LayerNorm的位置、梯度流

⭐⭐ 进阶思考

为什么Pre-LN比Post-LN更稳定？用梯度流分析。
- 提示：残差路径的梯度恒为1、不经过LayerNorm
原论文用Post-LN，为什么GPT-2之后都改用Pre-LN？
- 提示：深层网络（N>12）的训练稳定性
如果去掉残差连接，只保留LayerNorm，会怎样？
- 提示：梯度仍然会消失，深度网络无法训练

⭐⭐⭐ 专家领域

证明：在Pre-LN架构中，残差路径的梯度恒为1。
- 提示：从反向传播的链式法则出发
RMSNorm和LayerNorm有什么区别？为什么LLaMA用RMSNorm？
- 提示：不减均值、计算更快、效果相当
如何设计一个比Pre-LN和Post-LN更好的归一化方案？
- 提示：Sandwich-LN、Adaptive LayerNorm、可学习的归一化位置

下一章预告：第06章将深入拆解Positional Encoding，回答"正弦波是如何教会模型'数数'的？为什么不直接学习位置编码？"
