设备与通道管理实现解析（`src/pages/devices`）

本文档将描述 设备（items） 与 通道（channels） 的数据关系、接入协议 accessProtocol 对表单与能力的影响、在线状态 的推送与展示，以及 枚举/展示文案 如何从 系统设置（Setting） 与 字典（Dictionaries） 注入前端表格与表单。

项目地址 github.com/openskeye/s…

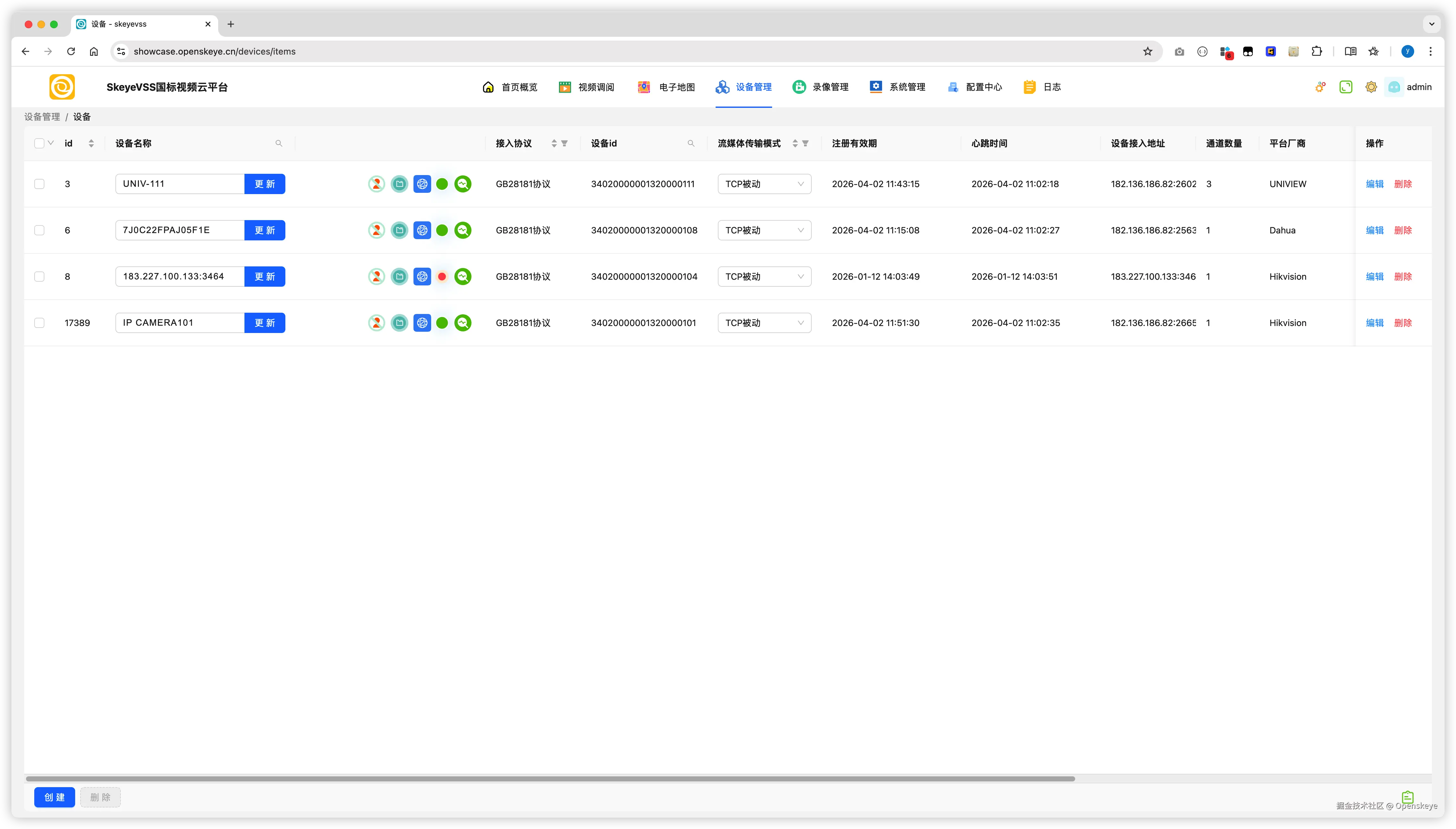

界面展示：

1. 设备与通道的关系

1.1 数据模型

设备 pages/devices/items/model.tsx → Item
- 主键：id；业务锚点：deviceUniqueId。
- 含 accessProtocol、channelCount、msIds 等，描述「如何接入平台」与媒体服务绑定。
通道 pages/devices/channels/model.tsx → Item
- 主键：id；业务主键：uniqueId。
- 外键：deviceUniqueId，指向所属设备。
- 设备挂载 deviceItem?: DeviceItem：列表接口在 maps 里带回设备详情，便于表单按协议显隐字段、卡片展示协议名称等。

1.2 API 与列表形态

资源	主要接口	说明
设备	`POST /device/item/list`	标准分页列表，`transformType: Item` 转换 `list`
通道	`POST /device/channel/list`	列表 + `maps`（`deviceUniqueId → 设备`）+ `ext.plans` 等扩展

通道页通过查询条件里的 deviceUniqueId 固定「当前设备」，再 DeviceRow(deviceUniqueId) 拉设备详情写入面包屑与 currentDeviceItemRef，新建通道时把 deviceUniqueId 注入 Create 请求（见 channels/index.tsx）。

1.3 父子关系

通道模型上的 parentUniqueIdKeyColumn → deviceUniqueId 表明表格/表单框架把它当作 挂在某设备下的子资源（路由上从设备列表进入通道列表）。

2. `accessProtocol`：类型含义与创建/编辑时的差异

代码里用 数字枚举 区分协议（与后端约定一致）。设备模型中写死了示例名与能力分支：

值	`accessProtocolExample()`	`controlState()`（云台等）	`addChannelState()`（是否允许走「手工加通道」一类能力）
1	流媒体源	否	否（仅 RTMP 为 true）
2	RTMP 推流	否	是
3	ONVIF	是	否
4	GB28181	是	否

说明：「能否在 UI 里加通道」还与通道行的 setHiddenState() 一致：仅 RTMP(2) 不隐藏删除/勾选等（其它协议通道行多项操作被隐藏），与设备侧「只有 RTMP 可 addChannel」形成产品逻辑上的闭环。

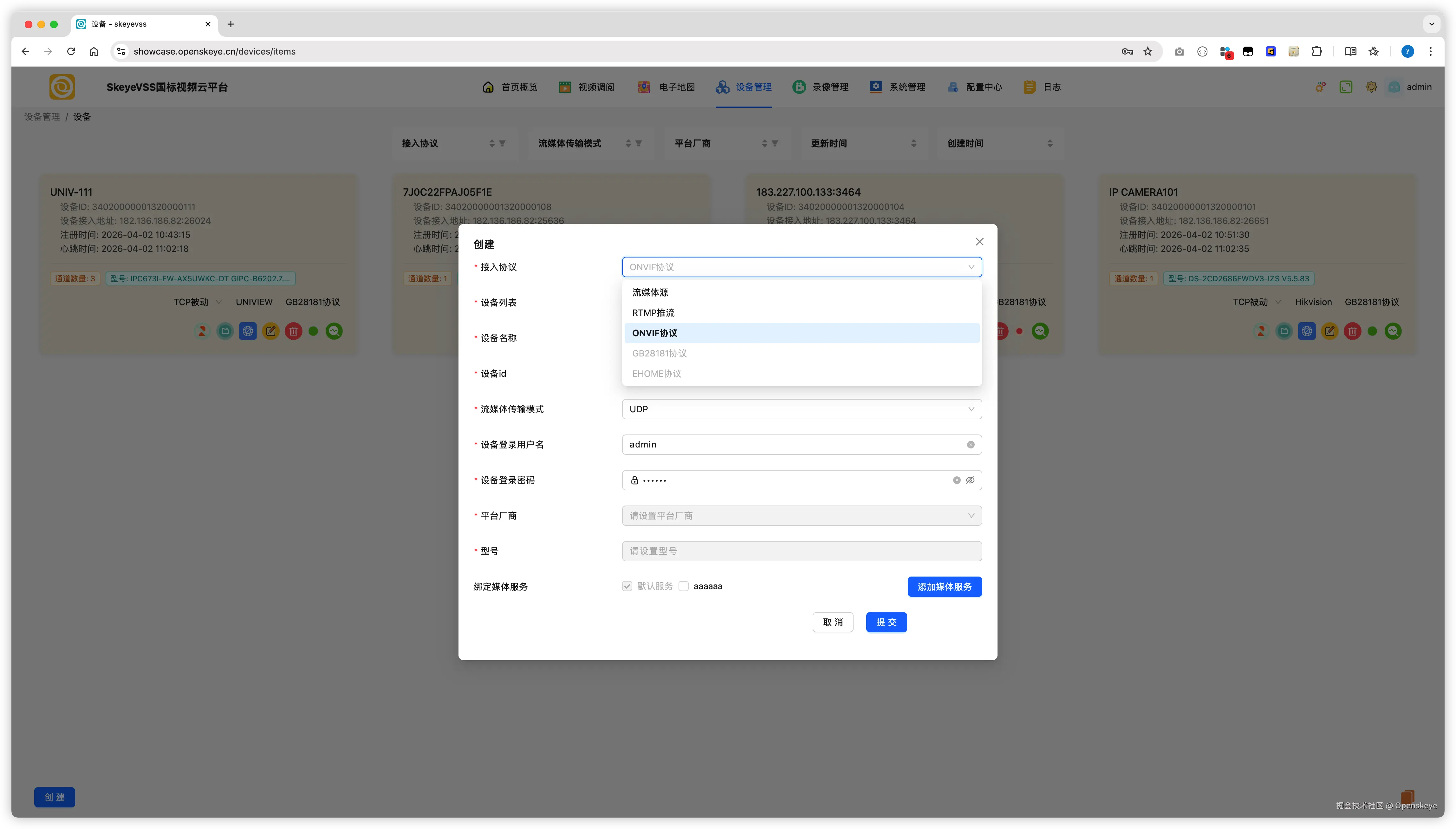

2.1 创建设备时：表单字段显隐与联动（`items/model.tsx` → `formColumns`）

accessProtocol 的 afterOnChange 是核心：切换协议会 setHiddenMaps / setReadonlyMaps，并顺带清空 ONVIF 发现等字段。

流媒体源 (1)：大量字段隐藏（用户名密码、订阅、通道筛选、码流索引、在线等），突出拉流地址与传输相关配置。
解析 streamUrl 可回填 address / username / password（extractUrlComponents）。
RTMP 推流 (2)：隐藏与国标相关的订阅/通道筛选等；streamUrl 只读，由 绑定媒体服务 msIds 的 afterOnChange 自动生成 rt推流地址（默认媒体或指定 SMS 的 ip:port）。新建时会延迟触发默认选中媒体服务。
ONVIF (3)：暴露 设备发现、手动开关、onvifDeviceInfo 等；部分字段只读由 onvifReadonlyMaps 控制。
GB28181 (4)：表单里大量主信息字段隐藏，强调 订阅、通道筛选、码流索引、媒体服务 等国标侧配置；新建时 下拉里对 4 做了 disabled（antOptionsFilter），避免误选需由平台侧注册录入的协议——具体以产品为准，代码意图是 创建入口限制协议类型。

2.2 传输模式与协议

mediaTransModeOptions(accessProtocol, options)：非 GB28181 时会过滤掉值为 2 的项，并对文案做「被动/主动」替换；GB28181(4) 保留完整选项。表格列里 媒体传输模式 的 options 也走同一函数，保证 列表编辑 与表单可选范围一致。

2.3 通道侧：协议对表单与列表的影响

Item.apType(accessProtocol)（channels/model.tsx）：区分 pub / pull，用于流媒体侧会话类型（如码率统计字段在视频组件里用 pub/pull 取不同 key）。
- pub：RTMP(2)、GB(4)
- 其余为 pull
通道表单 streamUrl：当设备为 GB 时字段隐藏（推流/注册由设备与平台信令完成，不要求手工填拉流 URL）；其它协议展示可编辑地址类配置（具体校验与 deviceItem 挂钩）。
通道卡片（channels/components.tsx）：仅当 deviceItem.accessProtocol === 2 时展示 RTMP 播放/推流地址（streamNameProduce 组 live 路径），其它协议不展示该块。

3. 在线状态：持久字段 vs 实时 SSE

3.1 列表上的「在线」列（静态）

设备、通道表结构里都有 online 数值字段，表格列可按 0/1 渲染文案（设备列表里「在线状态」列曾被设为 hidden: true，以卡片视图为主）。

3.2 实时状态：`OnlineState`（`repositories/apis/base`）

设备页与通道页均在 useEffect 里建立 EventSource：

设备列表 items/index.tsx：OnlineState({ type: 1, url: vssSseUrl, ... })
通道列表 channels/index.tsx：OnlineState({ type: 2, ... })

服务端推送 JSON，前端解析为 { [key: string]: 0 | 1 }，合并进 columnParams.deviceOnlineState，触发表格/卡片重渲染。设备页用 compareEQ 与 ref 避免相同数据重复 setState。

3.3 展示上的 Key 约定

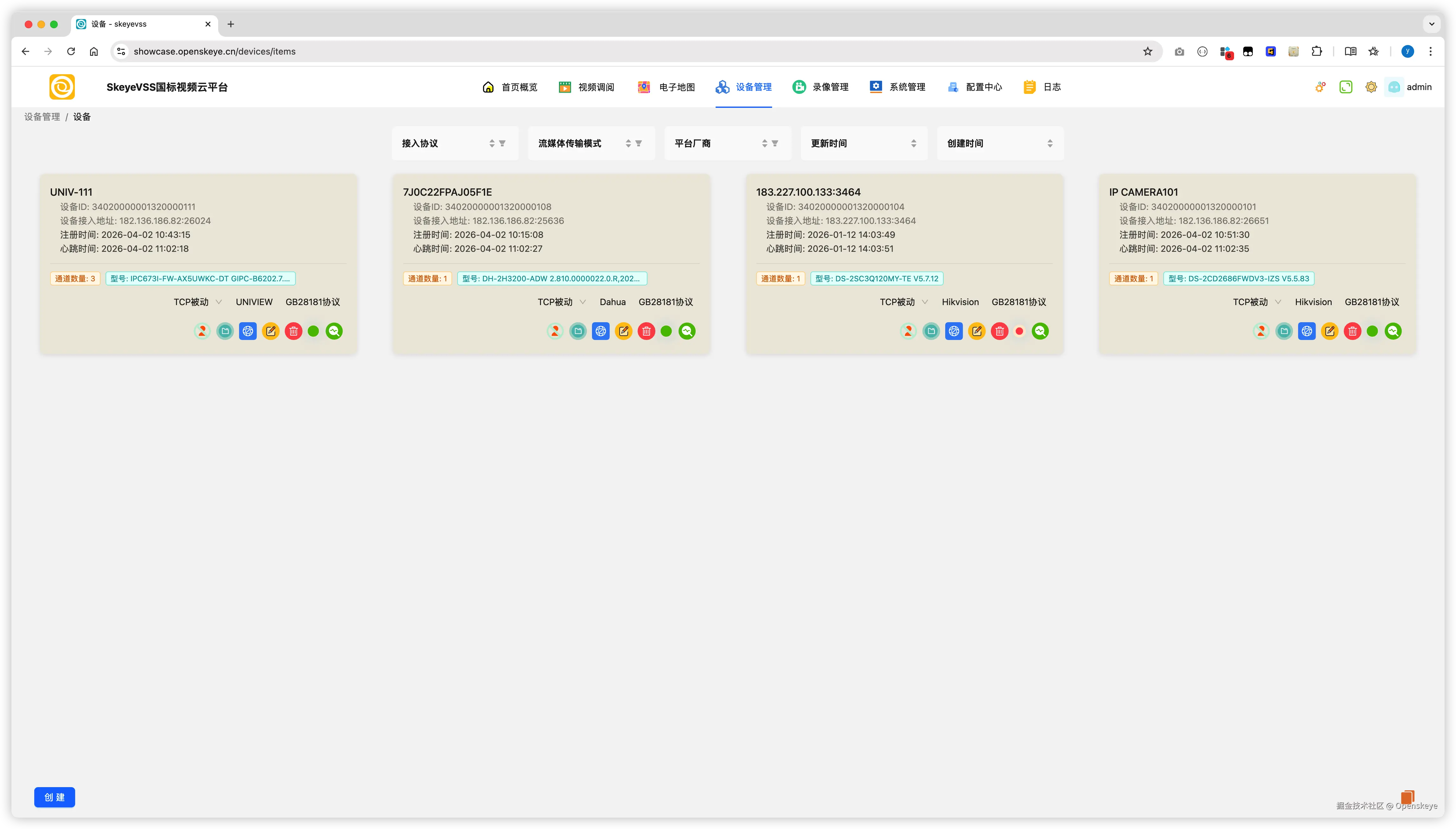

设备卡片（items/components.tsx）：
deviceOnlineState?.[record.deviceUniqueId] === 1 → 在线图标。
通道卡片/工具条（channels/components.tsx）：
deviceUniqueId + '-' + uniqueId 作为 key，与设备维度的 key 区分，避免多通道id相同时冲突。

Tooltip 统一用「在线 / 离线」提示。也就是说：业务上「通道路由」的在线与设备在线是两套推送类型（type 1 / 2），前端用不同字典 key 取值。

4. 字典与展示值：Setting / Dictionaries / 列表扩展

前端不硬编码所有下拉与标签文案，而是 启动后从 Recoil 状态注入 ColumnParams。

4.1 系统设置 `Setting`（键值多为「数字 → 文案」）

在 items/index.tsx 初始化列参数时，从 setting.state 读取：

access-protocols → accessProtocolOptions / accessProtocolMaps，表格「接入协议」列 renderHook 用 accessProtocolMaps[id].title。
access-protocol-colors → 卡片协议标签颜色（若有）。
media-trans-modes、channel-filters、bitstream-indexes → 对应下拉与多选。

在 channels/index.tsx：

ptz-types → 云台类型 ptzTypeOptions。
同样使用 access-protocols 做 accessProtocolMaps，卡片上展示「协议: xxx」。

这些键的定义见 repositories/types/config.ts 中 Setting 接口扩展字段（与后端 /setting 返回对齐）。

4.2 字典服务 `Dictionaries`（树形 + `maps`）

Dictionaries 提供：

groupTrees：按 DictUniqueIdType（如 device-manufacturer）分组的选项树。
maps：{ [id: number]: TreeItem }，用于按 主键 id 取节点名称等。

设备列表中：

平台厂商 manufacturerId：选项来自 groupTrees[DictUniqueIdType.deviceManufacturer].children。
卡片展示厂商名：除 deviceTypeMaps 外，又用 dictMaps[record.manufacturerId].name（items/components.tsx），字典树与 setting 选项并存，便于复杂层级名称展示。

部门名称 不在字典 里，而是由 List 响应的 ext（设备列表为 departmentMaps） 映射 depIds → 部门名，渲染为可跳转 Tag。

4.3 数据流

flowchart TB
	subgraph backend[后端]
		S[GET /setting]
		D[字典树 API]
		L1[POST /device/item/list]
		L2[POST /device/channel/list]
		SSE[VSS SSE 在线事件]
	end
	subgraph fe[前端 Recoil + 页面]
		Setting[Setting.state]
		Dict[Dictionaries.state]
		CP[ColumnParams]
		T[Table / Form / Card]
	end
	S --> Setting
	D --> Dict
	Setting --> CP
	Dict --> CP
	L1 --> T
	L2 --> T
	SSE --> CP
	CP --> T

5. 关键文件索引

文件	作用
`src/pages/devices/items/index.tsx`	设备表：组装 `ColumnParams`、SSE `type: 1`、创建默认 `sourceType: 1`
`src/pages/devices/items/model.tsx`	设备 `Item`、`columns`/`formColumns`、协议分支与 `mediaTransModeOptions`
`src/pages/devices/items/components.tsx`	设备卡片：在线图标、`dictMaps` 厂商
`src/pages/devices/channels/index.tsx`	通道表：设备上下文、`deviceMaps`、`plans`、SSE `type: 2`
`src/pages/devices/channels/model.tsx`	通道 `Item`、`apType`、`setHiddenState`、`formColumns`
`src/pages/devices/channels/components.tsx`	通道卡片/控制条：在线 key 组合、RTMP 地址、协议标题
`src/repositories/apis/base.ts`	`OnlineState` EventSource 封装
`src/repositories/types/config.ts`	`Setting`、`Dictionaries` 类型
`src/repositories/types/foundation.ts`	`DictUniqueIdType`、`TreeItem`

6. 小结与注意点

设备是接入与媒体绑定的主体，通道是业务播放与组织的最小单元；通道列表强依赖 deviceUniqueId 过滤。
accessProtocol 同时驱动：能力位（云台、加通道）、表单显隐、传输模式可选集、RTMP 推流地址生成、通道卡片的播放地址是否展示。
在线状态 是 SSE 增量字典，与库里的 online 字段并存，UI 以 deviceOnlineState 为准做实时灯态。
文案与选项 优先来自 Setting 的 map 配置；厂商等树形数据 来自 Dictionaries；部门名 来自 列表 ext，三类来源不要混用。
若后端枚举值有增减，需同步 Setting 接口、accessProtocol 的 switch 分支及表单 hiddenMaps；字典以 DictTrees 与 maps 的 id 为准。
