往复式压缩机是流程工业核心动设备，运行环境复杂、激励源多、故障隐蔽性强。传统依靠人工点检、定期维修的模式，无法提前识别振动异常、气阀泄漏、活塞磨损等早期隐患，易引发非计划停机与设备损坏。
为实现设备状态可知、故障可预警、维修可预测，需要一套能在线采集、实时分析、远程查看、历史追溯的监测诊断系统。系统需覆盖振动、位移等关键信号，具备波形分析、频谱分析、趋势分析、超限报警等功能，并支持企业内网数据共享。
LabVIEW 平台优势
系统选用 LabVIEW 作为开发核心，依托图形化编程与模块化架构，快速搭建工业级监测诊断软件。
- 图形化编程：流程直观、调试便捷，大幅缩短开发周期，适合测控系统快速落地。
- 内置信号分析库：自带时域、频域、滤波、统计分析函数，无需从零编写算法。
- 硬件适配性强：支持 PCI/PXI 采集卡、加速度传感器等常用硬件，驱动完善。
- 网络通信便捷：内置 DataSocket、TCP/IP 等组件，轻松实现服务器 — 客户端数据分发。
- 界面可定制：面板贴近工业组态风格，操作直观，适合现场人员使用。
- 可扩展性强：功能模块独立封装，便于后续增加分析方法、诊断逻辑与数据库表。
总体架构设计
系统采用三级分布式架构：现场采集层、数据服务层、远程监测层。
- 现场采集层：压电式加速度传感器、信号调理模块、PCI 数据采集卡，完成多通道信号同步采集。
- 数据服务层：工控机运行 LabVIEW 采集程序，负责数据解析、实时计算、本地存储与网络发布。
- 远程监测层：内网任意计算机运行客户端，实时查看波形、频谱、趋势，查询历史与报警信息。
软件采用服务器 / 客户端模式，服务器负责采集与存储，客户端负责显示、分析与打印，实现采集与显示解耦，保证系统稳定。
硬件选型与部署
传感器配置
选用压电加速度传感器，灵敏度高、频响宽、体积小，适合压缩机壳体振动测量。采用基座安装，保证接触面平整，提升信号保真度。
数据采集卡
采用 PCI 总线采集卡，实现多通道并行采集，支持程控增益与滤波，将模拟信号转为数字信号送入工控机。
现场安装要点
- 测点布局：气缸、机身、十字头等关键位置布设传感器，覆盖典型故障激励位置。
- 接地与屏蔽：信号线缆屏蔽层单点接地，降低电机、变频器等电磁干扰。
- 防爆防护：现场采用防爆机箱，满足石化行业安全规范。
软件功能实现
实时监测模块

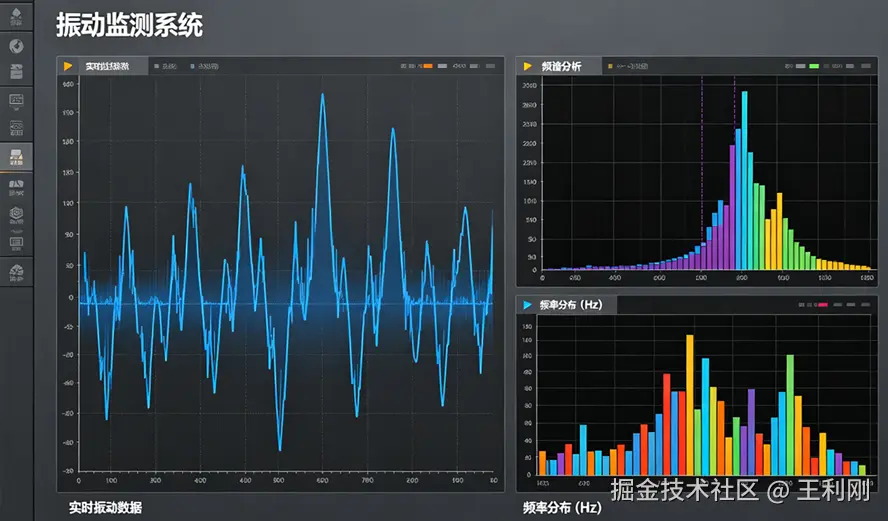

以棒图直观显示振动幅值、位移幅值，划分安全区、报警区、停车区。数值越限时自动变色提示，并启动声音报警，提醒操作人员及时干预。
信号实时分析
- 时域波形：查看信号瞬时特征，识别冲击、松动等异常。
- 实时频谱：通过 FFT 变换，定位气阀故障、轴承故障、不平衡等频率特征。
- 实时趋势：短时间尺度跟踪参数变化，快速判断工况波动。
静态分析与历史查询
- 历史波形：调用历史数据库，复现任意时刻波形与频谱。
- 趋势分析：支持小时、天、周、月、年趋势查看，掌握劣化趋势。
- 历史比较：对比不同测点、不同时间的信号，辅助定位渐变类故障。
报警管理
超过阈值自动记录报警时间、机组、测点、幅值等信息，存入报警数据库。支持按时间、机组、测点检索，便于事后追溯与原因分析。
数据存储与管理
建立四类数据库，满足诊断与运维需求：
- 历史数据库：定时存储正常工况数据，作为基准参照。
- 特征数据库：保存典型故障波形，便于模型训练与对比。
- 报警数据库：记录越限事件，形成故障台账。
- 趋势数据库：高频存储特征值，支撑长期趋势分析。
网络通信实现
采用 DataSocket 技术实现局域网数据发布。服务器将采集数据写入指定 URL，客户端通过 URL 读取，实现多终端同时在线监测，部署简单、传输稳定。
关键问题与解决方案
信号干扰大
问题：现场电机、泵、管路振动导致噪声大，微弱故障特征被淹没。
解决：在 LabVIEW 中加入数字滤波，结合硬件信号调理电路，剔除高频干扰与工频噪声，提升信噪比。
多终端同步卡顿
问题：多客户端同时访问时，数据传输延迟、界面刷新慢。
解决：采用发布 — 订阅模式，服务器统一发包，客户端按需订阅；降低非关键数据刷新率，保证核心通道实时性。
故障特征不明显
问题：气阀轻微泄漏、弹簧疲劳等早期故障，在原始波形中难以识别。
解决：扩展频域分析与包络分析，突出调制特征，提升微弱故障检出能力。
存储压力大
问题：长期连续采集导致文件庞大、查询缓慢。
解决：采用分库分表、定时归档、特征值精简存储策略，只保留关键数据，兼顾完整性与查询效率。
典型故障诊断应用
气阀故障
阀片磨损、泄漏、弹簧失效时，频谱在特定频段出现明显峰值，时域出现周期性冲击。系统可通过对比基准谱快速判定。
活塞与气缸故障
活塞环磨损、气缸异响会导致振动幅值上升、冲击成分增加，趋势曲线持续爬升，系统提前预警避免拉缸、撞缸。
活塞杆与基础故障
活塞杆弯曲、连接松动会表现为位移波动增大、振动超限，系统实时监测并锁定故障位置。
系统运行效果
系统投用后实现连续稳定在线监测，可提前识别多类典型故障，避免恶性停机。操作人员无需专业背景即可快速上手，历史数据与报警记录为检修提供依据，推动设备管理从定期维修向状态维修转变。
总结与扩展方向
基于 LabVIEW 开发的往复压缩机监测诊断系统，充分发挥图形化编程、信号分析、硬件互联、网络通信的优势，以较低成本实现工业级在线监测。系统结构清晰、模块独立、界面友好、运行稳定，适合在压缩机、泵、风机等各类旋转与往复机械上推广。
