数控肋骨冷弯机控制系统需完成运动控制、数据采集、逻辑联锁、波形显示与加工自动执行，选用 LabVIEW 作为开发平台。其图形化编程模式、并行执行机制、丰富硬件驱动库与数值分析工具，可快速搭建测控一体化系统，相较于传统文本编程，开发周期更短、调试更直观，适配工业现场多任务并发与高可靠性需求。
硬件适配方案
系统硬件包含工控机、数据采集卡、数字量 I/O 卡、伺服控制卡、拉绳位移传感器、伺服电机及电磁阀执行机构。核心硬件采用 PCI 总线架构，数据传输速率高、CPU 占用率低，适配多通道高速采集与多轴同步控制。
拉绳式位移传感器用于检测进料长度与弯曲角度，输出正交编码脉冲信号，满足大行程、高精度测量需求。伺服系统负责反变形预弯控制，消除加工旁弯，提升成形平整度。
驱动开发难点
第三方板卡无原生 LabVIEW 驱动，直接接入无法实现计数、I/O 与运动控制，是开发首要障碍。同时，传感器脉冲信号易受现场电磁干扰，I/O 端口与伺服控制信号时序不同步易导致动作误触发。
驱动解决方案
采用动态链接库调用方式，将厂商提供的 C 语言驱动封装为 DLL，通过 LabVIEW 的调用库函数节点实现接口对接，配置函数名称、参数类型与调用规范，完成数据采集卡计数读取、数字量 I/O 端口读写。
针对伺服控制卡，使用代码接口节点嵌入 C 语言底层操作代码，编译生成 LSB 文件加载至程序框图，实现端口直接读写与轴控指令下发。两种方式互补，覆盖全硬件接入，无需修改硬件电路，保障控制实时性。
数据采集设计
数据采集模块负责四路位移传感器脉冲信号的实时采集与四倍频计数，通过 LabVIEW 同步采样机制保证多通道时间对齐。采集数据经换算得到弦长、进料长度与弯曲角度，为闭环控制提供实测值。
系统支持计数清零、零点校准、实时波形显示，采集数据同步送入缓存区，避免高速采样丢点，满足加工过程连续监测要求。
运动控制实现
反变形伺服控制采用半闭环架构，LabVIEW 通过运动控制卡下发位置指令，接收编码器反馈形成位置闭环。采用 DDA 周期同步方式，保证双轴运动协同，实现两侧夹头高度精准调节，抵消旁弯变形。
控制程序集成限位保护、急停中断、故障报警逻辑，一旦触发超限或异常，立即停止输出并锁定输出端口，保障设备与人员安全。
逻辑控制流程
开关量 I/O 模块处理按钮、行程开关、液压与气动阀状态，实现夹紧、弯曲、回弹、进料、打标等动作的顺序联锁。手动模式支持单步动作调试，自动模式按照加工流程自动执行，无需人工干预。
程序采用状态机架构，各状态独立封装、跳转清晰，便于修改工序与添加功能，符合工业控制程序规范。
数据处理算法
肋骨型值数据采用三次样条插值拟合，通过 LabVIEW 调用 Matlab Script 节点完成复杂数值计算，快速求解定弦长等分点、进料控制量与弯曲角度。混合编程兼顾图形化开发效率与数值计算精度，降低算法实现难度。
处理结果自动生成加工数据表与曲线视图，直观呈现理论轨迹与实测偏差，为加工精度校验提供依据。
人机交互界面

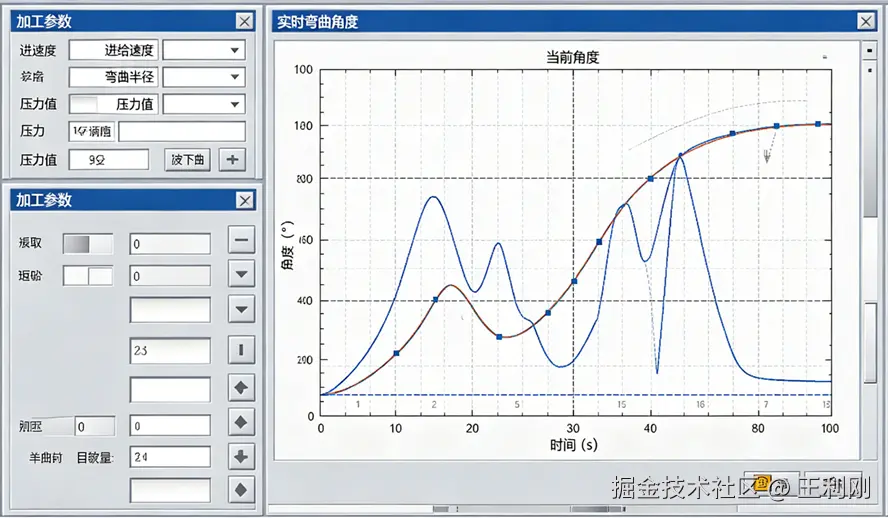

基于 LabVIEW 前面板构建触控式交互界面，包含参数设置、数据处理、手动控制、自动加工、系统自检、打标设置六大页面。界面采用图标与属性页切换，操作流程符合 Windows 使用习惯，支持图形缩放、数据实时刷新。
界面集成加工曲线动态显示、限位状态指示、报警信息弹窗，操作人员可直观监控加工全过程，降低操作门槛。
系统标定调试
系统调试分为硬件接线校验、驱动联调、单模块功能测试、整机联调。模拟调试采用拨动开关模拟限位信号、电位器模拟位移输入，验证控制逻辑与算法精度。现场调试按实际加工工况校准传感器零点、伺服增益与动作延时。
标定过程生成误差补偿表，存入系统配置文件，启动时自动加载，提升加工成形精度。
关键问题解决
多任务冲突：启用 LabVIEW 多线程机制，将采集、控制、界面、数据处理分配独立线程，避免界面卡顿与控制延迟。
信号干扰：采集端口采用差分输入与光电隔离，I/O 线路增加滤波处理，程序设置数字滤波算法，剔除噪声脉冲。
时序失调：统一控制周期，采用同步时序引擎，保证 I/O 输出与运动指令同步执行，消除动作滞后。
算法精度不足：结合三次样条插值与迭代求解，提升等分点与角度计算精度，满足船舶构件加工公差要求。
应用优势总结
LabVIEW 图形化开发大幅降低测控系统编程难度，模块化结构便于功能扩展与维护。内置信号处理、运动控制、文件操作、硬件接口库，省去大量底层代码开发。并行执行与多线程能力适配冷弯机多任务并发需求，系统稳定性与实时性满足工业现场使用。
