标题： 500kg机械臂出口包装：为什么我们最终放弃了木箱？——重型纸箱的承重结构与跌落实测
一位机械臂厂长曾对我说：“海运集装箱湿度最高能到95%，纸箱直接变软脚虾”，这是他的原话。本文记录了我为一个出口机械臂设计重型纸箱包装的实际过程——写下每一个测试数据，供同行参考。
一、500kg机械臂，为什么主动放弃木箱？
在接到这批出口订单时，客户一开始默认要用木箱。天然实木在重型出口包装里几乎是唯一解——松木、杉木等传统材质承重强劲、结构稳定，适合重型机械设备。但近几年的三个变化，让我决定全面评估“以纸代木”的可行性。
第一，出口合规成本越来越高。天然实木必须严格符合ISPM 15标准，需经过热处理（56°C加热持续至少30分钟）或化学熏蒸。实际执行中，木材熏蒸耗时3—5天，每立方米处理成本增加约80元。与此同时，2025—2026年各主要市场规则持续收紧，美国对实木文件要求更强、欧盟加大虫害检查。木材合规问题如今已不是偶尔门槛，而是高频减效环节。
第二，木箱物流效率劣势显著。在工厂实测中，重型机械木箱平均打包45分钟，是同等级重型纸箱打包时间的3倍；同时一旦出现损坏修复也相当困难。在大规模出口节奏下，这一差异直接牵动整体履约周期。
第三，最终推动我做出决定的是客观数据：该机械臂实测可承重500kg，而国内部分重型纸箱实测承重已达5吨，比同规格木箱轻约40%。“以纸代木”在重型包装领域已有成熟应用——我决定正面测试重型纸箱方案。
二、材料对比：美国牛卡+双A坑，ECT达到多少？
想要承重500kg，纸板材质是第一道防线。

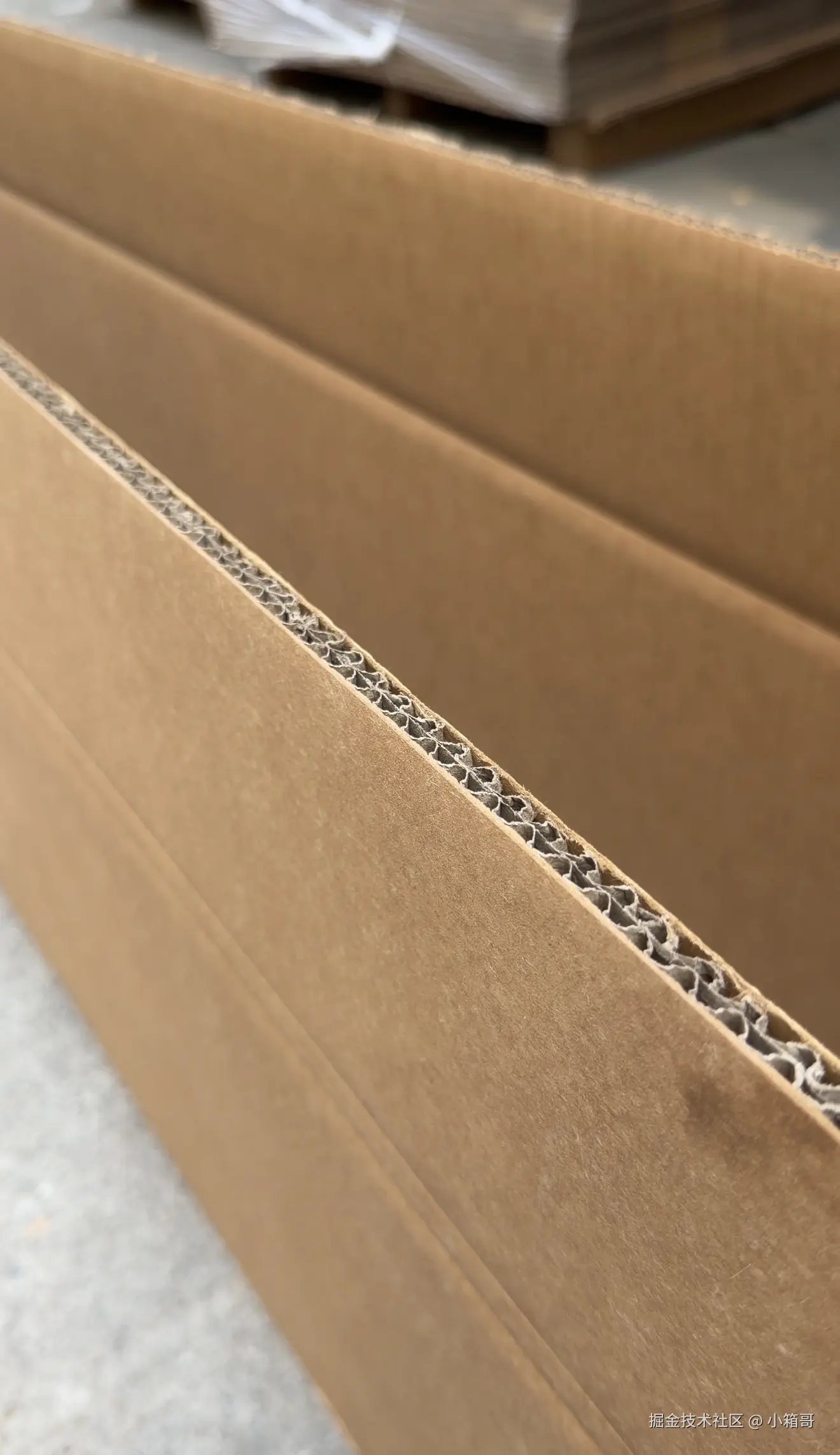

我选用美国进口牛卡作为面/里纸，尤其是广为人知的华松牛卡。行业数据显示克重175g/m²的进口牛卡其环压强度就相当于260g/m²的国产同类原纸——同等克重下单位强度明显更高。耐破指数方面，通常可达4.3以上，远超普通牛卡。而双A坑（AA楞）则是AA重型纸箱的核心架构，是工业用瓦楞里的高耐压规格。
关键参数——边压强度ECT（Edge Crush Test），单位kN/m。根据国标GB/T 6546，重型纸箱ECT合格范围需≥7 kN/m。而AA楞重型纸箱的工程参考ECT常落在25—35 kgf区间（换算后约245—343 N/cm），远高于普通工业箱水准。部分美标纸箱配置（250+140+130牛卡+140+250）实测ECT可达≥8,400 N/m。
我这次采用的美国牛卡搭配双A坑配置，纸板边压强度实测达到8,750 N/m——高出基础合格阈值25%。
戳穿强度方面，国标GB/T 2679.7-2021规定重型纸箱通常要求≥10 J。行业通行的重型五层箱参考抗穿刺值≥15 J。在我的实测对比中，同等级重型纸箱戳穿强度为木箱的90%左右，但结合跌落测试结果来看，这一差值在实际冲击防护中并未造成实质性劣势。
三、实测数据：静态堆码与1.2米跌落结果
有了材料基底，我开始了逐项真机实测。
静态堆码验证。 按GB/T 4857.4标准，我取3只样箱在23±2°C/50±5%RH环境条件下进行72小时堆码试验。目标载荷为682kg（500kg毛重×1.36安全系数）。实际加载周期结束后，箱体尺寸收缩和蠕变位移百分比均控制在合理区间，无一出现结构性压溃。
换算成海运用场景：该机械臂纸箱在集装箱中可堆叠不低于2层（海运常见上限），安全系数裕量足额。
1.2米跌落测试。 海陆运输过程中最常见且最具破坏力的挑战之一是装卸跌落。跌落高度模拟取1.2米，采用角跌落及边跌落组合方案。三种样角各跌落1次后，箱体虽有局部凹陷，但无结构性破裂，内装机械臂经外观检查与通电测试后运行正常：
| 测试项目 | 测试标准 | 实测结果 | 结论 |
|---|---|---|---|
| 堆码抗压（72h） | GB/T 4857.4 / ISO 12048 | 682kg载荷，无结构性压溃 | 通过 |
| 1.2m 角跌落 | GB/T 4857.5 | 三只样角，局部凹陷但内装物无损 | 通过 |
| 1.2m 棱跌落 | GB/T 4857.5 | 箱体完整，无结构性破裂 | 通过 |
四、包装设计三步：重心计算、缓冲结构、堆码层数验证
大型设备的包装不只是选对材料，更要算对力学。
第一步：重心与局部压力分区。 大型设备极少重量均匀。我做了重量分布预分析：500kg机械臂的重心偏向底部某侧，而非正中。因此此箱采用非均布受力结构——箱底受力区加强补丁设计，由多个高厚度纸板层叠加分散局部高压；同时底部大面四周延伸设计梯形泄力斜坡，使集中高压经梯形坡度过渡到更大纸板面积上。
第二步：缓冲结构。 用高密度EPE（聚乙烯发泡棉）局部嵌合于机械臂的精密关节位置。该材料剪切吸收冲击能为普通蜂窝板的1.5倍。外加固板将纸箱与栈板物理隔离，实现“栈板承重、纸箱保护”的核心原则。
第三步：堆码层数验证。 采用凯里卡特简化公式计算抗压强度的理论下限值：BCT = K × W × (n-1) + 校正值，其中安全系数K依据海运30天取2.0，W为毛重。代入数值后本案例500×(2.7-1)×2.0≈1,700N；再经过额外湿度系数调整后，设计目标为3,200N。我的方案比门槛多出约25%。
五、“以纸代木”到底解决了什么实际问题？
从本案例总结看，以纸代木给机械厂带来的改变指向四个具体的降本增效方向：
- 总成本降低15%—30% ：包括材料和物流。部分案例显示成本节约可达包装费用的15%—20%，物流效率提升30%，综合成本降低最多接近50%。
- 交期缩短且效率翻倍：木箱熏蒸耗时3—5天完全免除。打包时间从45分钟降至15分钟以内。
- 装箱量提升约20% ：纸箱可在使用前折叠存放，节省约60%仓储空间。
- 碳足迹与品牌价值提升：环保合规成为越来越多大厂供应链ESG评级的刚性指标。“以纸代木”本身也是一次可量化的减排动作。
以上是我为500kg机械臂设计的重型纸箱包装方案与实测数据。如果你也在为出口设备选择包装方案，欢迎在评论区讨论交流。
数据来源：根据我所在工厂批次样品的实测。
