Kubernetes
第一部分：Kubernetes基础篇
第一章：Kubernetes介绍
Kubernetes的设计哲学是声明式API + 控制器模式，用户声明期望状态，系统通过控制循环持续调整实际状态以达到期望。理解这一核心机制，就能掌握Kubernetes的精髓。
1.1 为什么会有Kubernetes
graph TB
subgraph 传统部署时代
A1["物理服务器"] -->|"直接部署"| B1["应用1"]
A1 -->|"直接部署"| B2["应用2"]
A1 -->|"资源争抢"| B3["应用3"]
A1_note["资源利用率低<br>环境不一致<br>扩展困难"]
A1_note -.-> A1
end
subgraph 虚拟化时代
C1["物理服务器"] -->|"虚拟化"| D1["VM 1"]
C1 -->|"虚拟化"| D2["VM 2"]
D1 -->|"部署"| E1["应用1"]
D2 -->|"部署"| E2["应用2"]
C1_note["资源隔离好<br>但VM太重<br>启动慢<br>镜像大"]
C1_note -.-> C1
end
subgraph 容器化时代
F1["物理服务器/VM"] -->|"容器引擎"| G1["Container 1<br>轻量级"]
F1 -->|"容器引擎"| G2["Container 2<br>轻量级"]
F1 -->|"容器引擎"| G3["Container 3<br>轻量级"]
G1 --> H1["应用1"]
G2 --> H2["应用2"]
F1_note["轻量级<br>快速启动<br>但容器多了<br>如何管理？"]
F1_note -.-> F1
end
subgraph 编排时代
I1["Kubernetes"] -->|"编排管理"| J1["Pod 1"]
I1 -->|"编排管理"| J2["Pod 2"]
I1 -->|"编排管理"| J3["Pod 3"]
I1 -->|"自动调度"| K1["自动扩缩容"]
I1 -->|"自愈"| K2["故障恢复"]
I1_note["容器编排<br>自动化管理<br>大规模运维"]
I1_note -.-> I1
end
容器编排的必要性：
| 痛点 | 说明 | Kubernetes解决方案 |
|---|---|---|
| 容器数量爆炸 | 微服务架构下容器成百上千 | 自动化调度、管理 |

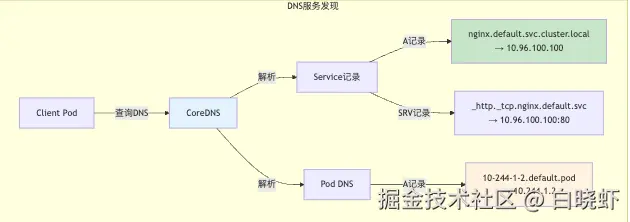

| 服务发现 | 容器IP动态变化 | Service抽象、DNS服务发现 |
| 负载均衡 | 流量如何分发到多个容器 | 内置负载均衡 |
| 滚动更新 | 不中断业务更新版本 | Deployment滚动更新策略 |
| 资源管理 | CPU/内存如何分配 | ResourceQuota/LimitRange |
| 故障恢复 | 容器挂了怎么办 | 自动重启、重新调度 |
1.2 Kubernetes是什么
graph TB
subgraph Kubernetes定位
A[Kubernetes] --> B[容器编排平台<br/>Container Orchestration]
A --> C[自动化运维平台<br/>Automated Operations]
A --> D[云原生基础设施<br/>Cloud Native Infrastructure]
end
subgraph 核心能力
B --> B1[部署管理]
B --> B2[服务发现]
B --> B3[负载均衡]
B --> B4[存储编排]
C --> C1[自动扩缩容]
C --> C2[自我修复]
C --> C3[配置管理]
D --> D1[声明式API]
D --> D2[可扩展架构]
end
style A fill:#e3f2fd
style B fill:#c8e6c9
style C fill:#fff3e0
style D fill:#fce4ec
Kubernetes核心设计理念：
graph LR
A[声明式 API<br/>Declarative] -->|用户声明期望状态| B[etcd 存储]
B -->|控制器读取| C[控制器循环<br/>Control Loop]
C -->|对比当前状态| D[实际状态]
C -->|差异驱动| E[执行操作]
E -->|达到| F[期望状态]
F -->|持续监控| C
style A fill:#e3f2fd
style C fill:#fff3e0
1.3 Kubernetes发展历史
graph LR
A[2014.6<br/>Google开源] --> B[2015.7<br/>v1.0发布]
B --> C[2015.7<br/>CNCF成立]
C --> D[2018<br/>成为容器编排标准]
D --> E[2020+<br/>云原生基础设施]
E --> F[2024+<br/>AI/边缘计算扩展]
style A fill:#e3f2fd
style B fill:#c8e6c9
style C fill:#fff3e0
style D fill:#fce4ec
style E fill:#e8f5e9
1.4 Kubernetes核心概念
graph TB
subgraph Kubernetes核心对象
P[Pod<br/>最小调度单元] --> C1[Container]
P --> C2[Container]
P --> V[Volume]
RC[ReplicationController<br/>副本控制器] -->|管理| P
RS[ReplicaSet<br/>新一代副本集] -->|管理| P
D[Deployment<br/>部署控制器] -->|管理| RS
S[Service<br/>服务抽象] -->|暴露| P
L[Label<br/>标签] -->|选择| P
L -->|选择| S
N[Node<br/>工作节点] -->|运行| P
end
style P fill:#e3f2fd
style RC fill:#c8e6c9
style RS fill:#c8e6c9
style D fill:#fff3e0
style S fill:#fce4ec
style L fill:#e8f5e9
style N fill:#f3e5f5
核心概念详解：
| 概念 | 定义 | 作用 | 示例 |
|---|---|---|---|
| Pod | 最小部署单元，包含一个或多个容器 | 共享网络/存储，紧密耦合的容器组 | 一个Nginx Pod包含Nginx容器+日志收集容器 |
| ReplicationController | 确保指定数量的Pod副本始终运行 | 故障时自动创建新Pod | 保持3个Nginx实例运行 |
| ReplicaSet | RC的升级版，支持基于selector的集合选择 | 更灵活的标签选择 | 匹配app=nginx,tier=frontend的Pod |
| Service | 为一组Pod提供统一访问入口 | 服务发现、负载均衡 | 暴露Nginx服务为ClusterIP |
| Label | 键值对标签，附加到对象上 | 对象标识、选择器匹配 | app: nginx, version: v1 |
| Node | 集群工作节点（物理机/VM） | 运行Pod的载体 | worker-node-1 |
第二章：Kubernetes的架构和部署
2.1 Kubernetes的架构和组件
graph TB
subgraph Master节点 控制平面
API[API Server<br/>集群入口] --> ETCD[etcd<br/>分布式存储]
API --> SCH[Scheduler<br/>调度器]
API --> CM[Controller Manager<br/>控制器管理器]
SCH -->|调度决策| API
CM -->|控制循环| API
subgraph 控制器
CM --> RC[Replication Controller]
CM --> DEP[Deployment Controller]
CM --> END[Endpoint Controller]
CM --> NS[Namespace Controller]
end
end
subgraph Node节点 工作节点
KUBELET[Kubelet<br/>节点代理] -->|汇报状态| API
KUBELET -->|管理| POD1[Pod]
KUBELET -->|管理| POD2[Pod]
KPROXY[kube-proxy<br/>网络代理] -->|维护| IPTABLES[iptables/ipvs<br/>服务规则]
IPTABLES -->|负载均衡| POD1
IPTABLES -->|负载均衡| POD2
RUNTIME[Container Runtime<br/>容器运行时<br/>docker/containerd] -->|创建/管理| POD1
RUNTIME -->|创建/管理| POD2
end
CLI[kubectl] -->|REST API| API
style API fill:#e3f2fd
style ETCD fill:#c8e6c9
style SCH fill:#fff3e0
style CM fill:#fff3e0
style KUBELET fill:#fce4ec
style KPROXY fill:#e8f5e9
style RUNTIME fill:#f3e5f5
组件交互流程：
sequenceDiagram
participant U as 用户
participant K as kubectl
participant A as API Server
participant E as etcd
participant C as Controller Manager
participant S as Scheduler
participant N as Kubelet
participant R as Container Runtime
U->>K: kubectl apply -f deployment.yaml
K->>A: POST /apis/apps/v1/deployments
A->>E: 写入Deployment对象
E-->>A: 确认存储
A-->>C: Watch通知：新Deployment
C->>C: 创建ReplicaSet
C->>A: POST ReplicaSet
A->>E: 存储ReplicaSet
A-->>S: Watch通知：新Pod需要调度
S->>E: 读取节点信息
S->>S: 调度算法选择最优Node
S->>A: 绑定Pod到Node
A->>E: 更新Pod绑定信息
A-->>N: Watch通知：有新Pod分配到本节点
N->>R: 创建容器
R-->>N: 容器创建完成
N->>A: 汇报Pod状态Running
A->>E: 更新Pod状态
A-->>U: Deployment创建完成
2.2 部署Kubernetes
graph TB
subgraph 部署方式
A[二进制部署] -->|手动编译| B[生产环境<br/>深度定制]
C[kubeadm] -->|官方工具| D[学习/测试<br/>快速部署]
E[云厂商托管] -->|EKS/ACK/GKE| F[生产环境<br/>免运维]
G[Minikube/kind] -->|单机部署| H[本地开发<br/>快速体验]
end
style B fill:#ffcdd2
style D fill:#c8e6c9
style F fill:#e3f2fd
style H fill:#fff3e0
kubeadm部署流程：
sequenceDiagram
participant A as Admin
participant M as Master节点
participant N1 as Node1
participant N2 as Node2
A->>M: 1. kubeadm init
M->>M: 1.1 拉取镜像
M->>M: 1.2 启动kubelet
M->>M: 1.3 启动静态Pod<br/>（API Server/Scheduler/CM/etcd）
M->>M: 1.4 配置kubeconfig
M-->>A: 1.5 返回join token
A->>N1: 2. kubeadm join --token xxx
N1->>M: 2.1 向API Server注册
M-->>N1: 2.2 返回证书
N1->>N1: 2.3 启动kubelet
N1->>N1: 2.4 启动kube-proxy
A->>N2: 3. kubeadm join --token xxx
N2->>M: 3.1 注册
M-->>N2: 3.2 返回证书
A->>M: 4. kubectl get nodes
M-->>A: 4.1 返回节点列表<br/>master Ready<br/>node1 Ready<br/>node2 Ready
2.3 安装Kubernetes扩展插件
graph TB
subgraph 核心插件
A[CoreDNS] -->|集群DNS| B[服务发现]
C[Cluster Monitoring] -->|Prometheus/Grafana| D[监控告警]
E[Cluster Logging] -->|EFK/PLG| F[日志收集]
G[Kube UI/Dashboard] -->|Web界面| H[可视化管理]
end
style A fill:#e3f2fd
style C fill:#c8e6c9
style E fill:#fff3e0
style G fill:#fce4ec
第三章：Kubernetes快速入门
3.1 示例应用Guestbook
graph TB
subgraph Guestbook应用架构
FE[Frontend<br/>PHP应用<br/>3个副本] -->|读写| REDIS[Redis Master<br/>单实例]
REDIS -->|复制| RS[Redis Slave<br/>2个副本]
SVC_FE[frontend-service<br/>LoadBalancer] -->|暴露| FE
SVC_REDIS[redis-master-service<br/>ClusterIP] -->|暴露| REDIS
SVC_SLAVE[redis-slave-service<br/>ClusterIP] -->|暴露| RS
end
style FE fill:#e3f2fd
style REDIS fill:#c8e6c9
style RS fill:#fff3e0
style SVC_FE fill:#fce4ec
第四章：Pod详解
4.1 国际惯例的Hello World
# hello-world-pod.yaml
apiVersion: v1
kind: Pod
metadata:
name: hello-world
labels:
app: hello
spec:
containers:
- name: nginx
image: nginx:1.21
ports:
- containerPort: 80
# 创建Pod
$ kubectl apply -f hello-world-pod.yaml
pod/hello-world created
# 查看Pod
$ kubectl get pods -o wide
NAME READY STATUS RESTARTS AGE IP NODE
hello-world 1/1 Running 0 10s 10.244.1.15 node-1
# 查看详情
$ kubectl describe pod hello-world
Name: hello-world
Namespace: default
Node: node-1/192.168.1.101
Status: Running
IP: 10.244.1.15
Containers:
nginx:
Image: nginx:1.21
Port: 80/TCP
State: Running
Ready: True
4.2 Pod的基本操作
graph LR
A[Pod生命周期] -->|kubectl create| B[Pending]
B -->|镜像拉取完成| C[ContainerCreating]
C -->|容器启动| D[Running]
D -->|kubectl delete| E[Terminating]
E -->|清理完成| F[Succeeded/Failed]
D -->|容器崩溃| G[CrashLoopBackOff]
G -->|重启策略| D
style B fill:#fff3e0
style D fill:#c8e6c9
style E fill:#ffcdd2
style G fill:#ffcdd2
Pod操作命令：
# 创建
kubectl apply -f pod.yaml
kubectl run nginx --image=nginx:1.21
# 查询
kubectl get pods
kubectl get pods -o yaml # 查看完整YAML
kubectl get pods --show-labels
kubectl describe pod <pod-name>
# 删除
kubectl delete pod <pod-name>
kubectl delete -f pod.yaml
# 更新（Pod不可直接更新，需删除重建或使用Deployment）
kubectl replace -f pod.yaml
# 进入容器
kubectl exec -it <pod-name> -- /bin/bash
# 查看日志
kubectl logs <pod-name>
kubectl logs <pod-name> -f # 实时跟踪
kubectl logs <pod-name> --previous # 查看上次崩溃日志
4.3 Pod与容器
graph TB
subgraph Pod内部结构
P[Pod<br/>共享命名空间] --> N[Network Namespace<br/>共享IP和端口空间]
P --> UTS[UTS Namespace<br/>共享主机名]
P --> IPC[IPC Namespace<br/>共享内存/信号量]
N --> C1[Container 1<br/>nginx]
N --> C2[Container 2<br/>log-collector]
V[Volume<br/>共享存储] --> C1
V --> C2
end
style P fill:#e3f2fd
style N fill:#c8e6c9
style C1 fill:#fff3e0
style C2 fill:#fce4ec
style V fill:#e8f5e9
多容器Pod示例：
apiVersion: v1
kind: Pod
metadata:
name: web-with-logging
spec:
containers:
# 主容器：Web应用
- name: web
image: nginx:1.21
ports:
- containerPort: 80
volumeMounts:
- name: shared-logs
mountPath: /var/log/nginx
# 边车容器：日志收集
- name: log-collector
image: fluentd:v1.14
volumeMounts:
- name: shared-logs
mountPath: /var/log/nginx
# 读取共享目录的日志并发送到ES
# 初始化容器：启动前执行
initContainers:
- name: init-myservice
image: busybox:1.28
command: ['sh', '-c', 'until nslookup myservice; do sleep 2; done']
volumes:
- name: shared-logs
emptyDir: {} # 临时共享目录

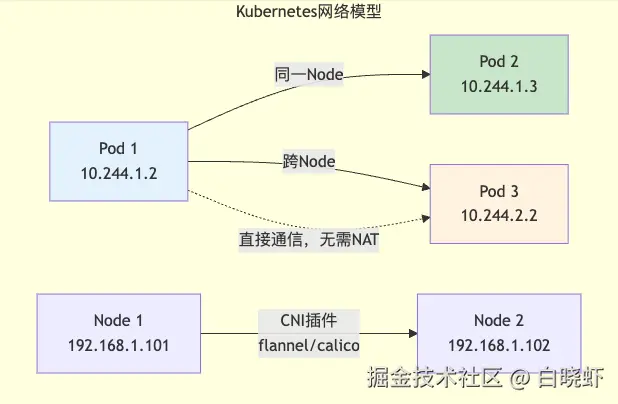

4.4 Pod的网络
Kubernetes网络原则：
| 原则 | 说明 | 实现 |
|---|---|---|
| 每个Pod有独立IP | Pod如同VM或物理机 | CNI插件分配IP |
| Pod间直接通信 | 无需NAT | Overlay网络或路由 |
| 节点与Pod可通信 | 节点能访问所有Pod | 路由配置 |
| Pod与Service可通信 | 通过ClusterIP访问 | kube-proxy/iptables |
4.5 Pod的重启策略
apiVersion: v1
kind: Pod
metadata:
name: restart-policy-demo
spec:
restartPolicy: Always # Always | OnFailure | Never
containers:
- name: demo
image: busybox
command: ["sh", "-c", "sleep 10; exit 1"] # 模拟崩溃
| 策略 | 说明 | 适用场景 |
|---|---|---|
| Always | 无论退出码如何都重启（默认） | 长期运行的服务 |
| OnFailure | 退出码非0时重启 | Job/CronJob |
| Never | 不重启 | 一次性任务调试 |
4.6 Pod的状态和生命周期
graph TB
subgraph Pod生命周期
A[Pending] -->|调度完成| B[ContainerCreating]
B -->|容器启动| C[Running]
C -->|所有容器终止| D[Succeeded]
C -->|有容器失败| E[Failed]
C -->|容器崩溃重启| C
A -->|调度失败| F[Failed]
A -->|镜像拉取失败| G[ImagePullBackOff]
A -->|资源不足| H[Pending持续]
end
style A fill:#fff3e0
style C fill:#c8e6c9
style D fill:#e3f2fd
style E fill:#ffcdd2
style G fill:#ffcdd2
生命周期钩子：
apiVersion: v1
kind: Pod
metadata:
name: lifecycle-demo
spec:
containers:
- name: lifecycle
image: nginx:1.21
lifecycle:
postStart: # 启动后执行
exec:
command: ["/bin/sh", "-c", "echo 'Started' >> /var/log/nginx/start.log"]
preStop: # 停止前执行（优雅关闭）
exec:
command: ["/bin/sh", "-c", "nginx -s quit; sleep 5"]
4.7 自定义检查Pod
apiVersion: v1
kind: Pod
metadata:
name: health-check
spec:
containers:
- name: app
image: myapp:v1
ports:
- containerPort: 8080
# 存活检查：失败则重启容器
livenessProbe:
httpGet:
path: /health
port: 8080
initialDelaySeconds: 30 # 启动后等待30秒开始检查
periodSeconds: 10 # 每10秒检查一次
timeoutSeconds: 5 # 超时5秒
failureThreshold: 3 # 连续失败3次才判定不健康
# 就绪检查：失败则从Service端点移除
readinessProbe:
httpGet:
path: /ready
port: 8080
initialDelaySeconds: 5
periodSeconds: 5
# 启动检查（1.16+）：防止慢启动容器被误判
startupProbe:
httpGet:
path: /health
port: 8080
failureThreshold: 30 # 允许30次失败（300秒）
periodSeconds: 10
探针类型对比：
| 探针类型 | 作用 | 失败行为 | 适用场景 |
|---|---|---|---|
| Liveness | 检查容器是否存活 | 重启容器 | 死锁、死循环等应用级故障 |
| Readiness | 检查容器是否可接收流量 | 从Service移除 | 依赖未就绪（如DB连接中） |
| Startup | 检查应用是否启动完成 | 杀死容器 | 慢启动应用，保护Liveness |
4.8 调度Pod
graph TB
subgraph 调度流程
A[待调度Pod] -->|1. 过滤阶段| B[节点筛选]
B -->|资源充足| C[Node 1]
B -->|资源充足| D[Node 2]
B -->|资源不足| E[Node 3排除]
C -->|2. 打分阶段| F[优先级计算]
D -->|2. 打分阶段| F
F -->|分数最高| G[选择Node 1]
end
style A fill:#e3f2fd
style C fill:#c8e6c9
style D fill:#fff3e0
style G fill:#c8e6c9
调度约束示例：
apiVersion: v1
kind: Pod
metadata:
name: scheduling-demo
spec:
# 节点亲和性：优先选择有ssd标签的节点
affinity:
nodeAffinity:
preferredDuringSchedulingIgnoredDuringExecution:
- weight: 100
preference:
matchExpressions:
- key: disktype
operator: In
values: ["ssd"]
# Pod反亲和性：避免与同应用的Pod在同一节点
podAntiAffinity:
requiredDuringSchedulingIgnoredDuringExecution:
- labelSelector:
matchExpressions:
- key: app
operator: In
values: ["web"]
topologyKey: kubernetes.io/hostname
# 污点容忍：允许调度到带taint的节点
tolerations:
- key: "dedicated"
operator: "Equal"
value: "web"
effect: "NoSchedule"
# 节点选择器：硬约束
nodeSelector:
environment: production
第五章：Replication Controller
graph TB
subgraph RC工作原理
A[ReplicationController<br/>replicas=3] -->|创建/维护| P1[Pod 1]
A -->|创建/维护| P2[Pod 2]
A -->|创建/维护| P3[Pod 3]
P4[Pod 4崩溃] -.->|检测到| A
A -->|自动创建| P5[新Pod 4']
end
style A fill:#e3f2fd
style P1 fill:#c8e6c9
style P2 fill:#c8e6c9
style P3 fill:#c8e6c9
style P5 fill:#fff3e0
apiVersion: v1
kind: ReplicationController
metadata:
name: nginx-rc
spec:
replicas: 3 # 期望副本数
selector:
app: nginx # 选择器，匹配Pod标签
template:
metadata:
labels:
app: nginx
spec:
containers:
- name: nginx
image: nginx:1.21
ports:
- containerPort: 80
第六章：Service详解
6.1 Service代理Pod
graph TB
subgraph Service架构
S[Service<br/>ClusterIP: 10.96.100.100] -->|Endpoints| P1[Pod 1<br/>10.244.1.2:80]
S -->|Endpoints| P2[Pod 2<br/>10.244.1.3:80]
S -->|Endpoints| P3[Pod 3<br/>10.244.2.2:80]
C[Client Pod] -->|访问<br/>curl http://nginx-svc| S
S -->|iptables/ipvs<br/>负载均衡| P1
S -->|iptables/ipvs<br/>负载均衡| P2
S -->|iptables/ipvs<br/>负载均衡| P3
end
style S fill:#e3f2fd
style P1 fill:#c8e6c9
style P2 fill:#c8e6c9
style P3 fill:#c8e6c9
style C fill:#fff3e0
6.2 Service的类型
graph TB
subgraph Service类型
A[ClusterIP<br/>默认] -->|集群内部访问| B[10.96.x.x]
C[NodePort] -->|节点端口暴露| D[NodeIP:30080]
E[LoadBalancer] -->|云厂商LB| F[公网IP]
G[ExternalName] -->|CNAME记录| H[外部域名]
I[Headless] -->|直接返回Pod IP| J[DNS解析为所有Pod IP]
end
style A fill:#c8e6c9
style C fill:#fff3e0
style E fill:#e3f2fd
style G fill:#fce4ec
style I fill:#e8f5e9
Service类型对比：
| 类型 | 访问方式 | 适用场景 | 示例 |
|---|---|---|---|
| ClusterIP | 集群内部IP | 微服务间通信 | nginx.default.svc.cluster.local |
| NodePort | <NodeIP>:<Port> | 开发测试、小型集群 | 192.168.1.101:30080 |
| LoadBalancer | 云厂商分配的公网IP | 生产环境对外暴露 | 203.0.113.1:80 |
| ExternalName | DNS CNAME | 映射外部服务 | database.example.com |
| Headless | 直接返回Pod IP | 有状态服务（如Redis集群） | StatefulSet使用 |
apiVersion: v1
kind: Service
metadata:
name: nginx-service
spec:
type: NodePort # ClusterIP | NodePort | LoadBalancer | ExternalName
selector:
app: nginx
ports:
- port: 80 # Service端口
targetPort: 80 # Pod端口
nodePort: 30080 # 节点端口（NodePort时指定，范围30000-32767）
sessionAffinity: ClientIP # 会话保持
6.4 服务发现
环境变量服务发现：
# Pod启动时，Kubernetes自动注入环境变量
$ kubectl exec nginx-pod -- env | grep NGINX
NGINX_SERVICE_SERVICE_HOST=10.96.100.100
NGINX_SERVICE_SERVICE_PORT=80
NGINX_SERVICE_PORT=tcp://10.96.100.100:80
NGINX_SERVICE_PORT_80_TCP=tcp://10.96.100.100:80
NGINX_SERVICE_PORT_80_TCP_ADDR=10.96.100.100
NGINX_SERVICE_PORT_80_TCP_PORT=80
6.5 发布Service
apiVersion: v1
kind: Service
metadata:
name: nginx-nodeport
spec:
type: NodePort
selector:
app: nginx
ports:
- port: 80
targetPort: 80
nodePort: 30080 # 指定节点端口，不指定则自动分配
---
apiVersion: v1
kind: Service
metadata:
name: nginx-loadbalancer
annotations:
service.beta.kubernetes.io/aws-load-balancer-type: "nlb" # AWS NLB
spec:
type: LoadBalancer
selector:
app: nginx
ports:
- port: 80
targetPort: 80
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx-ingress
annotations:
nginx.ingress.kubernetes.io/rewrite-target: /
spec:
rules:
- host: www.example.com
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: nginx-service
port:
number: 80
第七章：数据卷
7.1 Kubernetes数据卷
graph TB
subgraph 数据卷类型
A[emptyDir] -->|临时目录<br/>Pod删除即消失| B[缓存/临时文件]
C[hostPath] -->|挂载宿主机路径| D[访问宿主机文件]
E[NFS] -->|网络文件系统| F[共享存储]
G[PersistentVolume] -->|持久化存储| H[长期保存数据]
end
style A fill:#fff3e0
style C fill:#ffcdd2
style E fill:#c8e6c9
style G fill:#e3f2fd
7.2 本地数据卷
apiVersion: v1
kind: Pod
metadata:
name: emptydir-demo
spec:
containers:
- name: writer
image: busybox
command: ["sh", "-c", "while true; do echo $(date) >> /data/log.txt; sleep 5; done"]
volumeMounts:
- name: shared-data
mountPath: /data
- name: reader
image: busybox
command: ["sh", "-c", "tail -f /data/log.txt"]
volumeMounts:
- name: shared-data
mountPath: /data
volumes:
- name: shared-data
emptyDir: {} # 容器间共享的临时目录
---
apiVersion: v1
kind: Pod
metadata:
name: hostpath-demo
spec:
containers:
- name: app
image: nginx:1.21
volumeMounts:
- name: host-logs
mountPath: /var/log/nginx
volumes:
- name: host-logs
hostPath:
path: /var/log/nginx # 挂载宿主机目录（安全风险，生产慎用）
type: DirectoryOrCreate
7.3 网络数据卷
apiVersion: v1
kind: Pod
metadata:
name: nfs-demo
spec:
containers:
- name: app
image: nginx:1.21
volumeMounts:
- name: nfs-volume
mountPath: /usr/share/nginx/html
volumes:
- name: nfs-volume
nfs:
server: 192.168.1.100 # NFS服务器地址
path: /data/nfs/nginx # NFS共享路径
7.4 PersistentVolume和PersistentVolumeClaim
graph TB
subgraph PV/PVC架构
A[StorageClass<br/>存储类<br/>动态供给模板] -->|创建| B[PersistentVolume<br/>持久卷<br/>管理员/动态供给]
C[PersistentVolumeClaim<br/>持久卷声明<br/>用户申请] -->|绑定| B
D[Pod] -->|使用| C
C -->|挂载| B
E[管理员] -->|静态创建| B
F[动态供给控制器] -->|根据StorageClass| B
end
style A fill:#e3f2fd
style B fill:#c8e6c9
style C fill:#fff3e0
style D fill:#fce4ec
# 静态PV（管理员创建）
apiVersion: v1
kind: PersistentVolume
metadata:
name: pv-nfs-001
spec:
capacity:
storage: 10Gi
accessModes:
- ReadWriteMany # RWO/ROX/RWX
persistentVolumeReclaimPolicy: Retain # Retain/Recycle/Delete
storageClassName: nfs-slow
nfs:
server: 192.168.1.100
path: /data/nfs/pv001
---
# PVC（用户申请）
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: pvc-web
spec:
accessModes:
- ReadWriteMany
resources:
requests:
storage: 5Gi # 申请5G，会匹配到pv-nfs-001
storageClassName: nfs-slow
---
# Pod使用PVC
apiVersion: v1
kind: Pod
metadata:
name: web-with-pvc
spec:
containers:
- name: web
image: nginx:1.21
volumeMounts:
- name: web-data
mountPath: /usr/share/nginx/html
volumes:
- name: web-data
persistentVolumeClaim:
claimName: pvc-web # 引用PVC
第八章：访问Kubernetes API
graph TB
subgraph API访问方式
A[kubectl命令行] -->|REST API| API[API Server]
B[SDK客户端] -->|client-go| API
C[curl直接调用] -->|HTTPS + 证书| API
D[Dashboard] -->|Web界面| API
end
API -->|认证| AUTH[Authentication<br/>证书/Token/Webhook]
AUTH -->|授权| RBAC[Authorization<br/>RBAC/ABAC]
RBAC -->|准入控制| ADM[Admission Controller<br/>校验/修改请求]
style API fill:#e3f2fd
style AUTH fill:#c8e6c9
style RBAC fill:#fff3e0
style ADM fill:#fce4ec
# 使用kubectl操作
$ kubectl get pods
$ kubectl create -f deployment.yaml
$ kubectl delete service nginx
# 使用curl直接访问API（需配置证书）
$ curl -k \
--cert /path/to/client.crt \
--key /path/to/client.key \
https://192.168.1.100:6443/api/v1/namespaces/default/pods
# 使用kubectl proxy简化
$ kubectl proxy --port=8080 &
$ curl http://localhost:8080/api/v1/namespaces/default/pods
第二部分：Kubernetes高级篇
第九章：Kubernetes网络
9.1 Docker网络模型
graph TB
subgraph Docker默认网络
A[Docker0网桥<br/>172.17.0.1/16] -->|veth pair| C1[Container 1<br/>172.17.0.2]
A -->|veth pair| C2[Container 2<br/>172.17.0.3]
C1 -->|NAT| ETH[宿主机网卡<br/>192.168.1.100]
C2 -->|NAT| ETH
end
style A fill:#e3f2fd
style C1 fill:#c8e6c9
style C2 fill:#c8e6c9
9.2 Kubernetes网络模型
graph TB
subgraph K8s网络要求
P1[Pod 1<br/>10.244.1.2] -->|直接通信<br/>无需NAT| P2[Pod 2<br/>10.244.2.2]
P1 -->|直接通信| P3[Pod 3<br/>10.244.1.3]
N1[Node 1<br/>192.168.1.101] -->|路由| N2[Node 2<br/>192.168.1.102]
P1 -.->|跨节点直接访问| P2
end
style P1 fill:#e3f2fd
style P2 fill:#c8e6c9
style P3 fill:#fff3e0
9.4 Pod间通信：Flannel实现
graph TB
subgraph Flannel Overlay网络
P1[Pod 1<br/>10.244.1.2] -->|cni0<br/>网桥| F1[flannel.1<br/>VXLAN设备]
F1 -->|VXLAN封装| ETH1[eth0<br/>192.168.1.101]
ETH1 -->|UDP 8472| ETH2[eth0<br/>192.168.1.102]
ETH2 -->|VXLAN解封装| F2[flannel.1]
F2 -->|cni0| P2[Pod 2<br/>10.244.2.2]
end
style P1 fill:#e3f2fd
style F1 fill:#c8e6c9
style P2 fill:#fff3e0
style F2 fill:#c8e6c9
Flannel后端模式对比：
| 模式 | 原理 | 性能 | 适用场景 |
|---|---|---|---|
| VXLAN | UDP封装，默认 | 较好 | 大多数场景 |
| Host-GW | 路由表，无封装 | 最好 | 二层互通环境 |
| UDP | 用户态封装 | 较差 | 调试使用 |
| Alloc | 仅分配子网 | - | 配合云厂商路由 |
9.5 Service到Pod通信
graph TB
subgraph kube-proxy模式
subgraph "userspace模式已废弃"
A1[Service IP] -->|iptables转发| P1[kube-proxy<br/>用户态代理]
P1 -->|轮询| POD1[Pod]
P1 -->|轮询| POD2[Pod]
end
subgraph iptables模式默认
A2[Service IP] -->|iptables规则| POD3[Pod]
A2 -->|iptables规则| POD4[Pod]
end
subgraph ipvs模式推荐
A3[Service IP] -->|ipvs负载均衡| POD5[Pod]
A3 -->|ipvs负载均衡| POD6[Pod]
A3 -->|ipvs负载均衡| POD7[Pod]
end
end
style P1 fill:#ffcdd2
style A2 fill:#fff3e0
style A3 fill:#c8e6c9
第十章：Kubernetes安全
10.1 Kubernetes安全原则
graph TB
subgraph 安全层次
A[传输安全] -->|TLS| B[API Server HTTPS]
C[认证] -->|身份识别| D[证书/Token/OIDC]
E[授权] -->|权限控制| F[RBAC]
G[准入控制] -->|请求校验| H[LimitRanger/ResourceQuota]
I[容器安全] -->|运行时保护| J[SecurityContext/AppArmor]
K[网络安全] -->|隔离| L[NetworkPolicy]
end
style A fill:#e3f2fd
style C fill:#c8e6c9
style E fill:#fff3e0
style G fill:#fce4ec
style I fill:#e8f5e9
style K fill:#f3e5f5
10.2 Kubernetes API的安全访问
# RBAC示例：创建只读用户
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
namespace: default
name: pod-reader
rules:
- apiGroups: [""]
resources: ["pods"]
verbs: ["get", "watch", "list"] # 只读权限
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
name: read-pods
namespace: default
subjects:
- kind: User
name: jane # 用户名
apiGroup: rbac.authorization.k8s.io
roleRef:
kind: Role
name: pod-reader
apiGroup: rbac.authorization.k8s.io
10.3 Service Account
apiVersion: v1
kind: ServiceAccount
metadata:
name: app-sa
namespace: default
automountServiceAccountToken: true # 自动挂载Token
---
apiVersion: v1
kind: Pod
metadata:
name: app-with-sa
spec:
serviceAccountName: app-sa # 使用自定义SA
containers:
- name: app
image: myapp:v1
10.4 容器安全
apiVersion: v1
kind: Pod
metadata:
name: security-context-demo
spec:
securityContext:
runAsUser: 1000 # 以非root运行
runAsGroup: 3000
fsGroup: 2000 # 卷挂载的组所有权
seccompProfile:
type: RuntimeDefault # 使用默认seccomp配置
containers:
- name: app
image: nginx:1.21
securityContext:
allowPrivilegeEscalation: false # 禁止特权提升
readOnlyRootFilesystem: true # 根文件系统只读
capabilities:
drop: ["ALL"] # 丢弃所有能力
add: ["NET_BIND_SERVICE"] # 仅添加需要的
resources:
limits:
memory: "256Mi"
cpu: "500m"
第十一章：Kubernetes资源管理
graph TB
subgraph 资源管理模型
A[ResourceQuota<br/>命名空间级别] -->|限制| B[总CPU/内存]
A -->|限制| C[Pod数量]
A -->|限制| D[Service数量]
E[LimitRange<br/>默认限制] -->|限制| F[单个Pod/容器]
E -->|限制| G[默认请求/限制]
H[Pod] -->|requests| I[调度时保证]
H -->|limits| J[运行时上限]
end
style A fill:#e3f2fd
style E fill:#c8e6c9
style H fill:#fff3e0
apiVersion: v1
kind: ResourceQuota
metadata:
name: compute-quota
namespace: production
spec:
hard:
requests.cpu: "20" # 命名空间CPU请求总和
requests.memory: 100Gi # 内存请求总和
limits.cpu: "40" # CPU限制总和
limits.memory: 200Gi # 内存限制总和
pods: "100" # Pod数量上限
services: "10" # Service数量上限
---
apiVersion: v1
kind: LimitRange
metadata:
name: default-limits
namespace: production
spec:
limits:
- default: # 默认限制（未指定时使用）
cpu: "500m"
memory: "512Mi"
defaultRequest: # 默认请求
cpu: "100m"
memory: "128Mi"
max: # 最大允许
cpu: "2"
memory: "4Gi"
min: # 最小要求
cpu: "50m"
memory: "64Mi"
type: Container
---
apiVersion: v1
kind: Pod
metadata:
name: resource-demo
spec:
containers:
- name: app
image: nginx:1.21
resources:
requests: # 调度依据，保证资源
memory: "128Mi"
cpu: "100m"
limits: # 运行时上限
memory: "256Mi" # 超过会被OOMKilled
cpu: "200m" # CPU可压缩，超过会节流
QoS等级：
| QoS等级 | 条件 | 驱逐优先级 | 说明 |
|---|---|---|---|
| Guaranteed | 所有容器都设置了limits=requests | 最低 | 最优先保障 |
| Burstable | 至少一个容器设置了requests | 中 | 大多数Pod |
| BestEffort | 未设置任何requests/limits | 最高 | 最先被驱逐 |
第十二章：管理和运维Kubernetes
12.1 Daemon Pod
graph TB
subgraph DaemonSet
DS[DaemonSet] -->|每个节点一个| N1[Node 1]
DS -->|每个节点一个| N2[Node 2]
DS -->|每个节点一个| N3[Node 3]
N1 --> P1[Pod<br/>日志收集]
N2 --> P2[Pod<br/>日志收集]
N3 --> P3[Pod<br/>日志收集]
end
style DS fill:#e3f2fd
style P1 fill:#c8e6c9
style P2 fill:#c8e6c9
style P3 fill:#c8e6c9
apiVersion: apps/v1
kind: DaemonSet
metadata:
name: fluentd-elasticsearch
spec:
selector:
matchLabels:
name: fluentd-elasticsearch
template:
metadata:
labels:
name: fluentd-elasticsearch
spec:
tolerations:
- key: node-role.kubernetes.io/control-plane
operator: Exists
effect: NoSchedule # 容忍Master节点污点
containers:
- name: fluentd-elasticsearch
image: fluentd:v1.14
resources:
limits:
memory: 200Mi
volumeMounts:
- name: varlog
mountPath: /var/log
volumes:
- name: varlog
hostPath:
path: /var/log # 收集宿主机日志
12.2 Kubernetes的高可用性
graph TB
subgraph 高可用架构
LB[负载均衡器<br/>Keepalived/HAProxy] -->|VIP| M1[Master 1<br/>API Server]
LB -->|VIP| M2[Master 2<br/>API Server]
LB -->|VIP| M3[Master 3<br/>API Server]
M1 -->|etcd集群| E1[etcd 1]
M2 -->|etcd集群| E2[etcd 2]
M3 -->|etcd集群| E3[etcd 3]
M1 -->|调度/控制| N1[Node 1]
M2 -->|调度/控制| N2[Node 2]
M3 -->|调度/控制| N3[Node 3]
end
style LB fill:#e3f2fd
style M1 fill:#c8e6c9
style M2 fill:#c8e6c9
style M3 fill:#c8e6c9
style E1 fill:#fff3e0
style E2 fill:#fff3e0
style E3 fill:#fff3e0
12.3 平台监控
# Prometheus + Grafana 监控部署
apiVersion: v1
kind: Service
metadata:
name: prometheus
spec:
selector:
app: prometheus
ports:
- port: 9090
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: prometheus
spec:
replicas: 1
selector:
matchLabels:
app: prometheus
template:
metadata:
labels:
app: prometheus
spec:
containers:
- name: prometheus
image: prom/prometheus:v2.40
ports:
- containerPort: 9090
volumeMounts:
- name: config
mountPath: /etc/prometheus
volumes:
- name: config
configMap:
name: prometheus-config
第三部分：Kubernetes生态篇
第十三章：CoreOS
graph TB
subgraph CoreOS生态
A[CoreOS] -->|容器优化OS| B[轻量级<br/>只读文件系统]
B --> C[自动更新<br/>双分区A/B]
D[Etcd] -->|分布式KV| E[Kubernetes数据存储]
F[Flannel] -->|Overlay网络| G[Pod网络互通]
H[Rocket] -->|容器运行时| I[OCI标准]
J[Systemd] -->|系统管理| K[服务/容器管理]
L[Fleet] -->|集群调度| M[跨节点服务管理]
end
style A fill:#e3f2fd
style D fill:#c8e6c9
style F fill:#fff3e0
style H fill:#fce4ec
第十四章：Etcd
graph TB
subgraph Etcd架构
A[Etcd集群<br/>Raft协议] -->|Leader| B[Node 1]
A -->|Follower| C[Node 2]
A -->|Follower| D[Node 3]
B -->|日志复制| C
B -->|日志复制| D
E[API Server] -->|读写| B
E -->|读| C
E -->|读| D
end
style A fill:#e3f2fd
style B fill:#c8e6c9
style C fill:#fff3e0
style D fill:#fff3e0
Etcd核心特性：
| 特性 | 说明 |
|---|---|
| Raft共识算法 | Leader选举、日志复制，保证强一致性 |
| Watch机制 | 监听数据变化，Kubernetes事件通知基础 |
| TTL机制 | 键值过期，用于服务注册发现 |
| 事务 | 支持多键原子操作 |
| 版本控制 | 每个键有版本号，支持历史查询 |
第十五章：Mesos
graph TB
subgraph Mesos架构
A[Mesos Master<br/>ZooKeeper选举] -->|资源分配| B[Mesos Agent 1]
A -->|资源分配| C[Mesos Agent 2]
D[Framework<br/>Marathon/Chronos] -->|注册| A
D -->|接收资源offer| B
D -->|启动任务| B
E[Kubernetes] -->|作为Framework| A
end
style A fill:#e3f2fd
style D fill:#c8e6c9
style E fill:#fff3e0
总结：Kubernetes核心对象关系图
graph TB
subgraph Kubernetes对象全景
NS[Namespace] -->|包含| DEP[Deployment]
NS -->|包含| SVC[Service]
NS -->|包含| CM[ConfigMap/Secret]
DEP -->|管理| RS[ReplicaSet]
RS -->|管理| POD[Pod]
POD -->|挂载| PVC[PersistentVolumeClaim]
PVC -->|绑定| PV[PersistentVolume]
POD -->|使用| CM
POD -->|使用| SEC[Secret]
SVC -->|暴露| POD
ING[Ingress] -->|路由到| SVC
SA[ServiceAccount] -->|身份| POD
RBAC[Role/ClusterRole] -->|授权| SA
HPA[HorizontalPodAutoscaler] -->|扩缩容| DEP
end
style NS fill:#e3f2fd
style DEP fill:#c8e6c9
style POD fill:#fff3e0
style SVC fill:#fce4ec
style PVC fill:#e8f5e9
style ING fill:#f3e5f5
kubectl常用命令速查：
# 基础操作
kubectl get <resource> # 查看资源
kubectl describe <resource> <name> # 查看详情
kubectl create -f <file> # 创建资源
kubectl apply -f <file> # 应用/更新配置
kubectl delete -f <file> # 删除资源
kubectl edit <resource> <name> # 编辑资源
# Pod操作
kubectl logs <pod> [-f] # 查看日志
kubectl exec -it <pod> -- <cmd> # 进入容器
kubectl port-forward <pod> 8080:80 # 端口转发
# 高级操作
kubectl rollout status deployment/<name> # 查看滚动更新状态
kubectl rollout history deployment/<name> # 查看更新历史
kubectl rollout undo deployment/<name> # 回滚
kubectl scale deployment <name> --replicas=5 # 扩缩容
# 调试
kubectl get events --sort-by='.lastTimestamp' # 查看事件
kubectl top nodes/pods # 资源使用
kubectl get pods -o yaml --export # 导出配置
