ShardingSphere
ShardingSphere的核心价值在于对业务透明的数据库中间件能力，通过JDBC驱动或代理层的形式，让应用像使用单库单表一样使用分库分表，同时提供读写分离、分布式事务、数据脱敏等企业级功能。理解其SQL解析→路由→改写→执行→归并的执行流程，是掌握ShardingSphere的关键。
一、分库分表背景与问题
1.1 为什么要分库分表
graph TB
subgraph 单体数据库瓶颈
A[单体数据库] -->|用户量增长| B["连接数耗尽<br/>max_connections"]
A -->|数据量增长| C[单表数据过大<br/>查询慢/索引膨胀]
A -->|并发增长| D[CPU/IO瓶颈<br/>TPS/QPS受限]
A -->|存储增长| E[磁盘空间不足<br/>备份恢复慢]
end
subgraph 分库分表解决
F[分库分表] -->|水平拆分| G[数据分散到多库多表]
F -->|读写分离| H[读流量分散到从库]
F -->|垂直拆分| I["业务解耦，冷热分离"]
end
A -.->|演进| F
style A fill:#ffcdd2
style F fill:#c8e6c9
style G fill:#e3f2fd
style H fill:#fff3e0
style I fill:#fce4ec
分库分表的核心驱动力：
| 问题类型 | 具体表现 | 分库分表解决方案 |
|---|---|---|
| 单库连接数瓶颈 | MySQL默认max_connections=151，高并发时连接耗尽 | 分库分散连接压力 |
| 单表数据量过大 | 单表超过500万行，查询性能急剧下降 | 水平分表，数据分散 |
| 写入性能瓶颈 | 单库写入TPS有上限（约2000-3000） | 分库提升写入并发 |
| 存储容量瓶颈 | 单库磁盘空间受限 | 分库存储扩展 |
| 业务耦合 | 多业务共用一个库，互相影响 | 垂直分库，业务隔离 |
1.2 分库分表的挑战
graph TB
subgraph 分库分表带来的问题
A[SQL路由] -->|如何确定SQL该发到哪个库/表| B[分片键选择<br/>路由算法]
C[分布式事务] -->|跨库操作如何保证ACID| D[最终一致性<br/>补偿机制]
E[全局ID] -->|自增ID在分片后冲突| F[雪花算法<br/>UUID]
G[跨分片查询] -->|聚合/排序/分页| H[结果集合并<br/>性能问题]
I[数据迁移] -->|如何平滑扩容| J[双写方案<br/>增量同步]
K[运维复杂度] -->|多实例管理| L[监控/备份/故障恢复]
end
style A fill:#ffcdd2
style C fill:#ffcdd2
style E fill:#ffcdd2
style G fill:#ffcdd2
style I fill:#ffcdd2
style K fill:#ffcdd2
二、分库分表核心概念

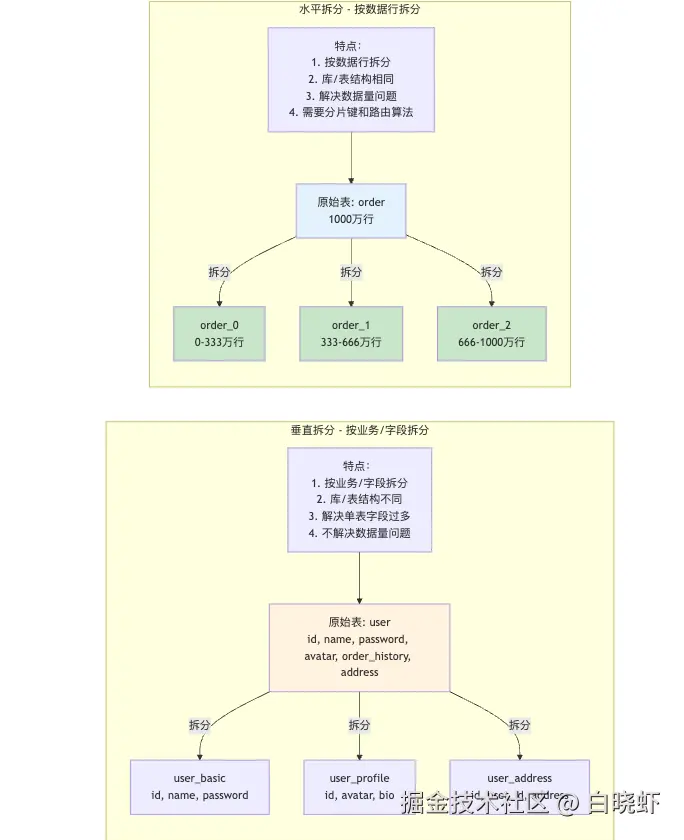

2.1 垂直拆分 vs 水平拆分
垂直拆分 vs 水平拆分对比：
| 维度 | 垂直拆分 | 水平拆分 |
|---|---|---|
| 拆分依据 | 字段/业务 | 数据行 |
| 数据结构 | 不同 | 相同 |
| 解决问题 | IO竞争、字段过多 | 数据量、并发写入 |
| 复杂度 | 较低 | 较高 |
| JOIN问题 | 跨库JOIN | 跨分片聚合 |
| 扩容方式 | 按业务扩容 | 按数据量扩容 |
2.2 水平分片核心概念
graph TB
subgraph 水平分片架构
A[逻辑表: t_order] -->|分片规则| B[分片键: order_id]
B -->|路由算法| C[ds_0.t_order_0]
B -->|路由算法| D[ds_0.t_order_1]
B -->|路由算法| E[ds_1.t_order_0]
B -->|路由算法| F[ds_1.t_order_1]
G[数据源: ds_0] --> C
G --> D
H[数据源: ds_1] --> E
H --> F
end
style A fill:#e3f2fd
style B fill:#fff3e0
style G fill:#c8e6c9
style H fill:#c8e6c9
核心术语：
| 术语 | 定义 | 示例 |
|---|---|---|
| 逻辑表 | 面向应用的数据表名 | t_order |
| 真实表 | 数据库中实际存在的表 | t_order_0, t_order_1 |
| 数据节点 | 真实表所在的数据源和表 | ds_0.t_order_0 |
| 分片键 | 用于分片的数据库字段 | order_id |
| 分片算法 | 如何将数据分布到各分片 | hash(order_id) % 4 |
| 绑定表 | 具有相同分片规则的关联表 | t_order 和 t_order_item |
| 广播表 | 每个数据源都存在的表 | t_config |
三、ShardingSphere 概述
3.1 ShardingSphere是什么
graph TB
subgraph ShardingSphere生态
A[Apache ShardingSphere] --> B["ShardingSphere-JDBC<br/>Java驱动，直连模式"]
A --> C["ShardingSphere-Proxy<br/>代理服务，独立部署"]
A --> D["ShardingSphere-Sidecar<br/>云原生，Sidecar模式"]
B -->|定位| B1[轻量级Java框架<br/>与业务应用一起部署]
C -->|定位| C1[数据库代理<br/>类似MyCat<br/>支持任意语言]
D -->|定位| D1["Kubernetes Sidecar<br/>云原生架构"]
end
style A fill:#e3f2fd
style B fill:#c8e6c9
style C fill:#fff3e0
style D fill:#fce4ec
三种接入方式对比：
| 特性 | ShardingSphere-JDBC | ShardingSphere-Proxy | ShardingSphere-Sidecar |
|---|---|---|---|
| 部署方式 | 嵌入应用 | 独立服务 | Kubernetes Sidecar |
| 性能 | 最高（无网络转发） | 较高（多一层代理） | 较高 |
| 异构语言 | 仅Java | 任意语言 | 任意语言 |
| 运维成本 | 低 | 高 | 中 |
| 适用场景 | Java应用、高性能要求 | 多语言、集中管理 | 云原生架构 |
| 连接数 | 消耗数据库连接 | 共享连接池 | 共享连接池 |
3.2 发展历程
graph LR
A[2016<br/>Sharding-JDBC 1.x] --> B[2018<br/>ShardingSphere 3.x<br/>Apache孵化]
B --> C[2020<br/>ShardingSphere 4.x<br/>Apache顶级项目]
C --> D[2021+<br/>ShardingSphere 5.x<br/>可插拔架构]
D --> E[2024+<br/>ShardingSphere 5.5+<br/>生态完善]
style A fill:#e3f2fd
style B fill:#c8e6c9
style C fill:#fff3e0
style D fill:#fce4ec
style E fill:#e8f5e9
3.3 核心功能
graph TB
subgraph ShardingSphere功能全景
A[数据分片] --> A1[分库分表]
A --> A2[读写分离]
A --> A3[分片策略]
B[分布式事务] --> B1[XA强一致]
B --> B2[BASE柔性事务]
B --> B3[Seata AT]
C[数据库治理] --> C1[配置动态化]
C --> C2[编排和治理]
C --> C3[数据脱敏]
C --> C4[权限控制]
D[可观测性] --> D1[链路追踪]
D --> D2[指标监控]
E[SQL兼容性] --> E1[MySQL/PostgreSQL/Oracle/SQLServer]
end
style A fill:#e3f2fd
style B fill:#c8e6c9
style C fill:#fff3e0
style D fill:#fce4ec
style E fill:#e8f5e9
四、ShardingSphere-JDBC 详解
4.1 架构与定位
graph TB
subgraph ShardingSphere-JDBC架构
A[Java应用] -->|JDBC API| B[ShardingSphere-JDBC]
B -->|SQL解析| C[SQL Parser]
C -->|路由| D[Router]
D -->|改写| E[Rewriter]
E -->|执行| F[Executor]
F -->|结果合并| G[Merger]
B -->|配置| H[ShardingRule<br/>DataSource配置]
F -->|JDBC连接| I[ds_0<br/>MySQL]
F -->|JDBC连接| J[ds_1<br/>MySQL]
F -->|JDBC连接| K[ds_2<br/>MySQL]
end
style A fill:#e3f2fd
style B fill:#c8e6c9
style C fill:#fff3e0
style D fill:#fce4ec
style E fill:#e8f5e9
style F fill:#f3e5f5
style G fill:#c8e6c9
SQL执行流程：
sequenceDiagram
participant App as Java应用
participant SS as ShardingSphere-JDBC
participant P as SQL Parser
participant R as Router
participant RW as Rewriter
participant E as Executor
participant M as Merger
participant DB as 数据库
App->>SS: 1. 执行SQL<br/>SELECT * FROM t_order WHERE order_id = 100
SS->>P: 2. SQL解析
P-->>SS: 返回AST抽象语法树
SS->>R: 3. 路由计算
Note over R: order_id=100<br/>分片算法: order_id % 4 = 0<br/>路由到: ds_0.t_order_0
R-->>SS: 路由结果: ds_0.t_order_0
SS->>RW: 4. SQL改写
Note over RW: 改写为:<br/>SELECT * FROM t_order_0 WHERE order_id = 100
RW-->>SS: 改写后SQL
SS->>E: 5. SQL执行
E->>DB: 执行SQL
DB-->>E: 返回结果集
E->>M: 6. 结果处理
M-->>SS: 合并结果（单分片无需合并）
SS-->>App: 7. 返回结果
4.2 快速入门示例
// ========== 1. 引入依赖 ==========
// pom.xml
/*
<dependency>
<groupId>org.apache.shardingsphere</groupId>
<artifactId>shardingsphere-jdbc-core</artifactId>
<version>5.5.0</version>
</dependency>
*/
// ========== 2. 配置数据源（Java API方式）==========
import org.apache.shardingsphere.driver.api.ShardingSphereDataSourceFactory;
import org.apache.shardingsphere.infra.config.algorithm.ShardingSphereAlgorithmConfiguration;
import org.apache.shardingsphere.sharding.api.config.ShardingRuleConfiguration;
import org.apache.shardingsphere.sharding.api.config.rule.ShardingTableRuleConfiguration;
import org.apache.shardingsphere.sharding.api.config.strategy.keygen.KeyGenerateStrategyConfiguration;
import org.apache.shardingsphere.sharding.api.config.strategy.sharding.StandardShardingStrategyConfiguration;
import javax.sql.DataSource;
import java.sql.*;
import java.util.*;
public class ShardingSphereDemo {
public static void main(String[] args) throws Exception {
// 创建真实数据源
Map<String, DataSource> dataSourceMap = new HashMap<>();
// 配置第一个数据源 ds_0
HikariConfig hikariConfig0 = new HikariConfig();
hikariConfig0.setDriverClassName("com.mysql.cj.jdbc.Driver");
hikariConfig0.setJdbcUrl("jdbc:mysql://localhost:3306/db0?useSSL=false");
hikariConfig0.setUsername("root");
hikariConfig0.setPassword("password");
dataSourceMap.put("ds_0", new HikariDataSource(hikariConfig0));
// 配置第二个数据源 ds_1
HikariConfig hikariConfig1 = new HikariConfig();
hikariConfig1.setDriverClassName("com.mysql.cj.jdbc.Driver");
hikariConfig1.setJdbcUrl("jdbc:mysql://localhost:3306/db1?useSSL=false");
hikariConfig1.setUsername("root");
hikariConfig1.setPassword("password");
dataSourceMap.put("ds_1", new HikariDataSource(hikariConfig1));
// ========== 3. 配置分片规则 ==========
ShardingRuleConfiguration shardingRuleConfig = new ShardingRuleConfiguration();
// 配置t_order表的分片规则
ShardingTableRuleConfiguration orderTableRuleConfig =
new ShardingTableRuleConfiguration("t_order", "ds_${0..1}.t_order_${0..1}");
// 配置分库策略：根据user_id分库
orderTableRuleConfig.setDatabaseShardingStrategy(
new StandardShardingStrategyConfiguration("user_id", "db_inline"));
// 配置分表策略：根据order_id分表
orderTableRuleConfig.setTableShardingStrategy(
new StandardShardingStrategyConfiguration("order_id", "table_inline"));
// 配置分布式主键生成策略
orderTableRuleConfig.setKeyGenerateStrategy(
new KeyGenerateStrategyConfiguration("order_id", "snowflake"));
shardingRuleConfig.getTables().add(orderTableRuleConfig);
// 配置分片算法
Properties dbProps = new Properties();
dbProps.setProperty("algorithm-expression", "ds_${user_id % 2}");
shardingRuleConfig.getShardingAlgorithms().put("db_inline",
new ShardingSphereAlgorithmConfiguration("INLINE", dbProps));
Properties tableProps = new Properties();
tableProps.setProperty("algorithm-expression", "t_order_${order_id % 2}");
shardingRuleConfig.getShardingAlgorithms().put("table_inline",
new ShardingSphereAlgorithmConfiguration("INLINE", tableProps));
// 配置雪花算法
Properties snowflakeProps = new Properties();
snowflakeProps.setProperty("worker-id", "0");
shardingRuleConfig.getKeyGenerators().put("snowflake",
new ShardingSphereAlgorithmConfiguration("SNOWFLAKE", snowflakeProps));
// ========== 4. 创建ShardingSphere数据源 ==========
Properties props = new Properties();
props.setProperty("sql-show", "true"); // 开启SQL日志
DataSource dataSource = ShardingSphereDataSourceFactory.createDataSource(
dataSourceMap,
Collections.singleton(shardingRuleConfig),
props
);
// ========== 5. 使用（与普通JDBC完全一致）==========
try (Connection conn = dataSource.getConnection();
PreparedStatement ps = conn.prepareStatement(
"INSERT INTO t_order (user_id, order_name, status) VALUES (?, ?, ?)")) {
ps.setLong(1, 1); // user_id = 1 → ds_1 (1 % 2 = 1)
ps.setString(2, "订单1");
ps.setString(3, "PAID");
int rows = ps.executeUpdate();
System.out.println("插入成功，影响行数: " + rows);
// 输出SQL日志：
// Logic SQL: INSERT INTO t_order (user_id, order_name, status) VALUES (?, ?, ?)
// Actual SQL: ds_1 ::: INSERT INTO t_order_1 (user_id, order_name, status, order_id) VALUES (?, ?, ?, ?)
}
// 查询示例
try (Connection conn = dataSource.getConnection();
PreparedStatement ps = conn.prepareStatement(
"SELECT * FROM t_order WHERE user_id = ? AND order_id = ?")) {
ps.setLong(1, 1);
ps.setLong(2, 100);
ResultSet rs = ps.executeQuery();
while (rs.next()) {
System.out.println("order_id: " + rs.getLong("order_id"));
}
}
}
}
4.3 YAML配置方式（推荐）
# shardingsphere-config.yaml
mode:
type: Standalone # 单机模式，还有Cluster模式
repository:
type: File
dataSources:
ds_0:
dataSourceClassName: com.zaxxer.hikari.HikariDataSource
driverClassName: com.mysql.cj.jdbc.Driver
jdbcUrl: jdbc:mysql://localhost:3306/db0?useSSL=false&serverTimezone=UTC
username: root
password: password
maximumPoolSize: 10
ds_1:
dataSourceClassName: com.zaxxer.hikari.HikariDataSource
driverClassName: com.mysql.cj.jdbc.Driver
jdbcUrl: jdbc:mysql://localhost:3306/db1?useSSL=false&serverTimezone=UTC
username: root
password: password
maximumPoolSize: 10
rules:
- !SHARDING
tables:
t_order:
actualDataNodes: ds_${0..1}.t_order_${0..1}
tableStrategy:
standard:
shardingColumn: order_id
shardingAlgorithmName: t_order_inline
databaseStrategy:
standard:
shardingColumn: user_id
shardingAlgorithmName: ds_inline
keyGenerateStrategy:
column: order_id
keyGeneratorName: snowflake
# 绑定表：t_order_item与t_order使用相同的分片策略
t_order_item:
actualDataNodes: ds_${0..1}.t_order_item_${0..1}
tableStrategy:
standard:
shardingColumn: order_id
shardingAlgorithmName: t_order_item_inline
databaseStrategy:
standard:
shardingColumn: user_id
shardingAlgorithmName: ds_inline
# 广播表：每个库都有完整数据
broadcastTables:
- t_config
# 绑定表规则
bindingTables:
- t_order,t_order_item
# 默认分库策略
defaultDatabaseStrategy:
standard:
shardingColumn: user_id
shardingAlgorithmName: ds_inline
# 默认分表策略
defaultTableStrategy:
none:
# 分片算法定义
shardingAlgorithms:
ds_inline:
type: INLINE
props:
algorithm-expression: ds_${user_id % 2}
t_order_inline:
type: INLINE
props:
algorithm-expression: t_order_${order_id % 2}
t_order_item_inline:
type: INLINE
props:
algorithm-expression: t_order_item_${order_id % 2}
# 分布式主键生成器
keyGenerators:
snowflake:
type: SNOWFLAKE
props:
worker-id: 0
props:
sql-show: true # 打印SQL日志
// 使用YAML配置
public class YamlConfigDemo {
public static void main(String[] args) throws Exception {
// 加载YAML配置
File yamlFile = new File("shardingsphere-config.yaml");
DataSource dataSource = YamlShardingSphereDataSourceFactory.createDataSource(yamlFile);
// 后续使用与普通DataSource完全一致
try (Connection conn = dataSource.getConnection()) {
// ...
}
}
}
五、分片算法详解
5.1 标准分片策略
graph TB
subgraph 分片算法分类
A[自动分片算法] --> A1[MOD<br/>取模分片]
A --> A2[HASH_MOD<br/>哈希取模]
A --> A3[VOLUME_RANGE<br/>基于数据量的范围分片]
A --> A4[BOUNDARY_RANGE<br/>基于分片边界的范围分片]
A --> A5[AUTO_INTERVAL<br/>自动时间段分片]
B[标准分片算法] --> B1[INLINE<br/>行表达式]
B --> B2["STANDARD<br/>标准分片（需自定义）"]
C[复合分片算法] --> C1[COMPLEX_INLINE<br/>复合行表达式]
C --> C2[COMPLEX_STANDARD<br/>复合标准分片]
D[Hint分片算法] --> D1[HINT_INLINE<br/>Hint行表达式]
E[自定义分片算法] --> E1[CLASS_BASED<br/>自定义类分片]
end
style A fill:#e3f2fd
style B fill:#c8e6c9
style C fill:#fff3e0
style D fill:#fce4ec
style E fill:#e8f5e9
5.2 常用分片算法对比
| 算法 | 类型 | 适用场景 | 优点 | 缺点 |
|---|---|---|---|---|
| INLINE | 自动 | 简单取模/范围 | 配置简单 | 扩容需迁移数据 |
| MOD | 自动 | 均匀分布 | 内置算法 | 扩容不便 |
| HASH_MOD | 自动 | 避免热点 | 哈希打散 | 范围查询需全分片 |
| BOUNDARY_RANGE | 自动 | 按ID范围 | 扩容方便 | 可能热点 |
| AUTO_INTERVAL | 自动 | 按时间分片 | 自动创建分片 | 仅支持时间 |
| VOLUME_RANGE | 自动 | 按数据量分片 | 自动扩容 | 配置复杂 |
5.3 分片算法配置示例
rules:
- !SHARDING
shardingAlgorithms:
# 1. INLINE - 行表达式（最常用）
order_inline:
type: INLINE
props:
algorithm-expression: t_order_${order_id % 4}
allow-range-query-with-inline-sharding: true # 允许范围查询
# 2. MOD - 取模分片
mod_algorithm:
type: MOD
props:
sharding-count: 4 # 分片数量
# 3. HASH_MOD - 哈希取模
hash_mod_algorithm:
type: HASH_MOD
props:
sharding-count: 4
# 4. BOUNDARY_RANGE - 边界范围分片
boundary_range:
type: BOUNDARY_RANGE
props:
sharding-ranges: 100000,200000,300000 # 分片边界
# 5. AUTO_INTERVAL - 自动时间段分片
auto_interval:
type: AUTO_INTERVAL
props:
datetime-lower: 2024-01-01 00:00:00
datetime-upper: 2025-12-31 23:59:59
sharding-seconds: 2592000 # 一个月
# 6. CLASS_BASED - 自定义分片算法
custom_algorithm:
type: CLASS_BASED
props:
strategy: standard
algorithmClassName: com.example.CustomShardingAlgorithm
5.4 自定义分片算法
/**
* 自定义标准分片算法
* 实现：根据用户ID哈希分片，保证同一用户的数据在同一分片
*/
public class UserIdHashShardingAlgorithm implements StandardShardingAlgorithm<Long> {
private Properties props;
@Override
public String doSharding(Collection<String> availableTargetNames,
PreciseShardingValue<Long> shardingValue) {
// 获取分片键值
Long userId = shardingValue.getValue();
// 计算哈希值
int hash = Math.abs(userId.hashCode());
// 取模得到分片索引
int index = hash % availableTargetNames.size();
// 返回对应的分片名
return new ArrayList<>(availableTargetNames).get(index);
}
@Override
public Collection<String> doSharding(Collection<String> availableTargetNames,
RangeShardingValue<Long> shardingValue) {
// 范围查询：返回所有分片（或根据范围优化）
Range<Long> range = shardingValue.getValueRange();
// 如果范围较小，可以计算涉及的分片
if (range.hasLowerBound() && range.hasUpperBound()) {
Long lower = range.lowerEndpoint();
Long upper = range.upperEndpoint();
// 根据业务逻辑判断涉及哪些分片
// 这里简化处理，返回所有分片
return availableTargetNames;
}
return availableTargetNames;
}
@Override
public void init(Properties props) {
this.props = props;
}
@Override
public String getType() {
return "USER_ID_HASH";
}
}
六、分布式主键
6.1 主键生成策略
graph TB
subgraph 分布式主键方案
A[SNOWFLAKE<br/>雪花算法] -->|默认推荐| B[64位Long<br/>时间戳+工作节点+序列号]
C[UUID] -->|36位字符串| D[全局唯一<br/>无序/占用大]
E[LEAF<br/>美团开源] -->|号段模式| F[数据库批量取号]
E -->|Snowflake模式| G[改进的雪花算法]
H[REDIS] -->|INCR| I[原子递增<br/>依赖Redis]
end
style A fill:#c8e6c9
style E fill:#e3f2fd
style H fill:#fff3e0
雪花算法详解：
graph LR
subgraph 雪花算法 64位结构
A[1位<br/>符号位<br/>固定0] --> B[41位<br/>时间戳<br/>毫秒级]
B --> C[10位<br/>工作节点ID<br/>5位数据中心+5位机器]
C --> D[12位<br/>序列号<br/>每毫秒4096个]
end
Note[可用69年<br/>支持1024个节点<br/>每节点每毫秒4096个ID]
D --> Note
# 雪花算法配置
keyGenerators:
snowflake:
type: SNOWFLAKE
props:
worker-id: 0 # 工作节点ID（0-1023）
max-vibration-offset: 1 # 最大抖动上限（解决时钟回拨）
max-tolerate-time-difference-milliseconds: 10 # 最大容忍时钟回拨毫秒数
6.2 自定义主键生成器
/**
* 自定义UUID主键生成器（演示）
*/
public class CustomUUIDKeyGenerator implements KeyGenerateAlgorithm {
@Override
public Comparable<?> generateKey() {
// 生成无横线的UUID
return UUID.randomUUID().toString().replace("-", "");
}
@Override
public String getType() {
return "CUSTOM_UUID";
}
@Override
public Properties getProps() {
return new Properties();
}
@Override
public void init(Properties props) {
// 初始化配置
}
}
七、读写分离
7.1 读写分离架构
graph TB
subgraph 读写分离
A[应用] -->|读写请求| B[ShardingSphere-JDBC]
B -->|写操作| C[主库 ds_master<br/>写/实时读]
B -->|读操作| D[从库 ds_slave_0<br/>读]
B -->|读操作| E[从库 ds_slave_1<br/>读]
C -->|主从复制| D
C -->|主从复制| E
B -->|负载均衡| F[负载均衡策略]
F -->|轮询| D
F -->|轮询| E
end
style C fill:#ffcdd2
style D fill:#c8e6c9
style E fill:#c8e6c9
7.2 读写分离配置
# 读写分离配置
dataSources:
ds_master:
dataSourceClassName: com.zaxxer.hikari.HikariDataSource
jdbcUrl: jdbc:mysql://master:3306/db?useSSL=false
username: root
password: password
ds_slave_0:
dataSourceClassName: com.zaxxer.hikari.HikariDataSource
jdbcUrl: jdbc:mysql://slave0:3306/db?useSSL=false
username: root
password: password
ds_slave_1:
dataSourceClassName: com.zaxxer.hikari.HikariDataSource
jdbcUrl: jdbc:mysql://slave1:3306/db?useSSL=false
username: root
password: password
rules:
- !READWRITE_SPLITTING
dataSources:
readwrite_ds:
staticStrategy:
writeDataSourceName: ds_master
readDataSourceNames:
- ds_slave_0
- ds_slave_1
loadBalancerName: round_robin # 负载均衡算法
loadBalancers:
round_robin:
type: ROUND_ROBIN # 轮询
random:
type: RANDOM # 随机
weight:
type: WEIGHT # 权重
props:
ds_slave_0: 2 # 权重2
ds_slave_1: 1 # 权重1
读写分离+分库分表组合配置：
# 读写分离 + 分库分表组合
rules:
- !READWRITE_SPLITTING
dataSources:
readwrite_ds_0:
staticStrategy:
writeDataSourceName: ds_master_0
readDataSourceNames:
- ds_slave_0_0
- ds_slave_0_1
loadBalancerName: round_robin
readwrite_ds_1:
staticStrategy:
writeDataSourceName: ds_master_1
readDataSourceNames:
- ds_slave_1_0
- ds_slave_1_1
loadBalancerName: round_robin
- !SHARDING
tables:
t_order:
actualDataNodes: readwrite_ds_${0..1}.t_order_${0..1}
# 分片策略配置...
八、分布式事务
8.1 事务类型对比
graph TB
subgraph 分布式事务方案
A[XA事务] -->|强一致性| B[两阶段提交<br/>性能较低]
C[BASE事务] -->|最终一致性| D[柔性事务<br/>性能较高]
E[Seata AT] -->|自动补偿| F[自动解析SQL生成反向SQL]
end
style A fill:#ffcdd2
style C fill:#c8e6c9
style E fill:#e3f2fd
| 事务类型 | 一致性 | 性能 | 适用场景 | 配置复杂度 |
|---|---|---|---|---|
| LOCAL | 无 | 最高 | 单分片事务 | 无 |
| XA | 强一致 | 低 | 金融、支付 | 中 |
| BASE | 最终一致 | 高 | 普通业务 | 高 |
| Seata AT | 最终一致 | 高 | 复杂业务 | 高 |
8.2 XA事务配置
# XA事务配置
rules:
- !TRANSACTION
defaultType: XA
providerType: Atomikos # 或 Narayana
# Java代码中使用
try (Connection conn = dataSource.getConnection()) {
conn.setAutoCommit(false);
try (PreparedStatement ps1 = conn.prepareStatement(
"INSERT INTO t_order (user_id, order_name) VALUES (?, ?)")) {
ps1.setLong(1, 1);
ps1.setString(2, "订单1");
ps1.executeUpdate();
}
try (PreparedStatement ps2 = conn.prepareStatement(
"INSERT INTO t_order_item (order_id, item_name) VALUES (?, ?)")) {
ps2.setLong(1, 1);
ps2.setString(2, "商品1");
ps2.executeUpdate();
}
conn.commit(); // XA两阶段提交
} catch (SQLException e) {
conn.rollback();
}
8.3 BASE事务（Seata AT）
# Seata AT模式配置
rules:
- !TRANSACTION
defaultType: BASE
providerType: Seata
# 需要额外配置Seata TC服务
# seata.conf
client {
application.id = sharding-sphere
transaction.service.group = my_test_tx_group
}
// Seata AT使用（与本地事务代码一致）
@GlobalTransactional // Seata全局事务注解
public void createOrder(Order order) {
// ShardingSphere自动解析SQL
// 生成反向SQL用于回滚
orderMapper.insert(order);
orderItemMapper.insert(order.getItems());
// 事务提交时，Seata自动协调各分支事务
}
九、数据脱敏
9.1 脱敏架构
graph TB
subgraph 数据脱敏
A[应用] -->|明文查询| B[ShardingSphere]
B -->|改写SQL| C[数据库]
C -->|密文返回| B
B -->|解密/脱敏| D[明文返回应用]
E[INSERT] -->|加密存储| F[数据库密文]
G[SELECT] -->|解密/脱敏| H[应用明文/脱敏]
end
style B fill:#e3f2fd
style F fill:#c8e6c9
style H fill:#fff3e0
9.2 脱敏配置
rules:
- !ENCRYPT
tables:
t_user:
columns:
# 手机号脱敏
mobile:
cipherColumn: mobile_cipher # 密文字段
assistedQueryColumn: mobile_assisted # 辅助查询字段（用于模糊查询）
plainColumn: mobile_plain # 明文字段（可选，用于迁移）
encryptorName: aes_encryptor # 加密算法
# 身份证号脱敏
id_card:
cipherColumn: id_card_cipher
encryptorName: aes_encryptor
# 密码脱敏（单向哈希）
password:
cipherColumn: password_cipher
encryptorName: md5_encryptor
encryptors:
aes_encryptor:
type: AES
props:
aes-key-value: 1234567890abcdef # AES密钥（生产环境需安全存储）
md5_encryptor:
type: MD5 # 单向哈希，不可解密
# 查询时自动处理
# SQL: SELECT * FROM t_user WHERE mobile = '13800138000'
# 实际执行: SELECT * FROM t_user WHERE mobile_cipher = '加密后的密文'
# 返回结果自动解密：mobile = '13800138000'（或脱敏为 '138****8000'）
十、ShardingSphere-Proxy 详解
10.1 架构定位
graph TB
subgraph ShardingSphere-Proxy架构
A[Java应用] -->|MySQL协议| B[ShardingSphere-Proxy<br/>端口3307]
C[Python应用] -->|MySQL协议| B
D[Go应用] -->|MySQL协议| B
B -->|JDBC| E[ds_0<br/>MySQL 3306]
B -->|JDBC| F[ds_1<br/>MySQL 3306]
B -->|JDBC| G[ds_2<br/>MySQL 3306]
H[配置中心<br/>ZooKeeper/Nacos] -->|动态配置| B
end
style B fill:#e3f2fd
style E fill:#c8e6c9
style F fill:#c8e6c9
style G fill:#c8e6c9
style H fill:#fff3e0
10.2 Proxy配置与启动
# server.yaml - Proxy服务器配置
mode:
type: Cluster
repository:
type: ZooKeeper
props:
namespace: governance_ds
server-lists: localhost:2181
retryIntervalMilliseconds: 500
timeToLiveSeconds: 60
authority:
users:
- user: root@%
password: root
- user: sharding
password: sharding
privilege:
type: ALL_PERMITTED
props:
sql-show: true
sql-simple: true
kernel-executor-size: 16
# config-sharding.yaml - 分片配置
databaseName: sharding_db
dataSources:
ds_0:
url: jdbc:mysql://127.0.0.1:3306/db0?serverTimezone=UTC&useSSL=false
username: root
password: root
connectionTimeoutMilliseconds: 30000
idleTimeoutMilliseconds: 60000
maxLifetimeMilliseconds: 1800000
maxPoolSize: 50
minPoolSize: 1
ds_1:
url: jdbc:mysql://127.0.0.1:3306/db1?serverTimezone=UTC&useSSL=false
username: root
password: root
maxPoolSize: 50
rules:
- !SHARDING
tables:
t_order:
actualDataNodes: ds_${0..1}.t_order_${0..1}
tableStrategy:
standard:
shardingColumn: order_id
shardingAlgorithmName: t_order_inline
keyGenerateStrategy:
column: order_id
keyGeneratorName: snowflake
shardingAlgorithms:
t_order_inline:
type: INLINE
props:
algorithm-expression: t_order_${order_id % 2}
keyGenerators:
snowflake:
type: SNOWFLAKE
# 启动Proxy
$ bin/start.sh
# 连接Proxy（像连接普通MySQL一样）
$ mysql -h 127.0.0.1 -P 3307 -u root -p
# 使用
mysql> USE sharding_db;
mysql> SELECT * FROM t_order WHERE order_id = 100;
# Proxy自动路由到对应分片
十一、ShardingSphere-JDBC vs Proxy 对比
graph TB
subgraph 对比维度
A[性能] -->|JDBC更高| B[JDBC: 无网络转发<br/>Proxy: 多一层代理]
C[异构语言] -->|Proxy更好| D[JDBC: 仅Java<br/>Proxy: 任意语言]
E[运维] -->|JDBC更简单| F[JDBC: 应用自带<br/>Proxy: 独立部署维护]
G[连接数] -->|Proxy更优| H[JDBC: 消耗DB连接<br/>Proxy: 连接池共享]
I[升级] -->|Proxy更灵活| J[JDBC: 应用重启<br/>Proxy: 独立升级]
K[监控] -->|Proxy更集中| L[JDBC: 分散<br/>Proxy: 集中]
end
style B fill:#c8e6c9
style D fill:#c8e6c9
style F fill:#fff3e0
style H fill:#c8e6c9
style J fill:#c8e6c9
style L fill:#c8e6c9
| 对比维度 | ShardingSphere-JDBC | ShardingSphere-Proxy |
|---|---|---|
| 性能 | ⭐⭐⭐⭐⭐ 最高 | ⭐⭐⭐⭐ 较高 |
| 异构语言 | ❌ 仅Java | ✅ 任意语言 |
| 连接数消耗 | 高（每个应用连DB） | 低（共享连接池） |
| 运维复杂度 | 低 | 高 |
| 升级灵活性 | 需重启应用 | 独立升级 |
| 集中管控 | 弱 | 强 |
| 适用场景 | Java应用、高性能 | 多语言、集中管理 |
十二、完整实战示例
12.1 电商订单系统分库分表
graph TB
subgraph 电商订单分片设计
A[用户请求] -->|user_id路由| B[ShardingSphere]
B -->|user_id % 2 = 0| C[ds_0<br/>订单库0]
B -->|user_id % 2 = 1| D[ds_1<br/>订单库1]
C -->|order_id % 2 = 0| E[t_order_0]
C -->|order_id % 2 = 1| F[t_order_1]
D -->|order_id % 2 = 0| G[t_order_0]
D -->|order_id % 2 = 1| H[t_order_1]
C -->|order_id % 2 = 0| I[t_order_item_0<br/>绑定表]
C -->|order_id % 2 = 1| J[t_order_item_1<br/>绑定表]
E -.->|同库关联| I
F -.->|同库关联| J
end
style B fill:#e3f2fd
style C fill:#c8e6c9
style D fill:#c8e6c9
style E fill:#fff3e0
style F fill:#fff3e0
style I fill:#fce4ec
style J fill:#fce4ec
# 电商订单系统完整配置
databaseName: ecommerce
dataSources:
ds_0:
url: jdbc:mysql://192.168.1.10:3306/ecommerce_0?useSSL=false
username: root
password: password
maxPoolSize: 100
ds_1:
url: jdbc:mysql://192.168.1.11:3306/ecommerce_1?useSSL=false
username: root
password: password
maxPoolSize: 100
rules:
- !SHARDING
tables:
# 订单表：按user_id分库，按order_id分表
t_order:
actualDataNodes: ds_${0..1}.t_order_${0..3}
databaseStrategy:
standard:
shardingColumn: user_id
shardingAlgorithmName: db_by_user_id
tableStrategy:
standard:
shardingColumn: order_id
shardingAlgorithmName: table_by_order_id
keyGenerateStrategy:
column: order_id
keyGeneratorName: snowflake
# 订单项表：绑定表，与订单表相同分片策略
t_order_item:
actualDataNodes: ds_${0..1}.t_order_item_${0..3}
databaseStrategy:
standard:
shardingColumn: user_id
shardingAlgorithmName: db_by_user_id
tableStrategy:
standard:
shardingColumn: order_id
shardingAlgorithmName: table_by_order_id
# 支付记录表：绑定表
t_payment:
actualDataNodes: ds_${0..1}.t_payment_${0..3}
databaseStrategy:
standard:
shardingColumn: user_id
shardingAlgorithmName: db_by_user_id
tableStrategy:
standard:
shardingColumn: order_id
shardingAlgorithmName: table_by_order_id
# 绑定表：保证关联数据在同一分片
bindingTables:
- t_order,t_order_item,t_payment
# 广播表：每个库都有完整数据
broadcastTables:
- t_region
- t_product_category
shardingAlgorithms:
db_by_user_id:
type: INLINE
props:
algorithm-expression: ds_${user_id % 2}
table_by_order_id:
type: INLINE
props:
algorithm-expression: t_order_${order_id % 4}
# 注意：t_order_item和t_payment需要单独配置
keyGenerators:
snowflake:
type: SNOWFLAKE
props:
worker-id: ${WORKER_ID}
- !READWRITE_SPLITTING
dataSources:
ds_0:
staticStrategy:
writeDataSourceName: ds_0_master
readDataSourceNames:
- ds_0_slave_0
- ds_0_slave_1
loadBalancerName: round_robin
ds_1:
staticStrategy:
writeDataSourceName: ds_1_master
readDataSourceNames:
- ds_1_slave_0
- ds_1_slave_1
loadBalancerName: round_robin
- !ENCRYPT
tables:
t_user:
columns:
phone:
cipherColumn: phone_cipher
encryptorName: aes_encryptor
id_card:
cipherColumn: id_card_cipher
encryptorName: aes_encryptor
encryptors:
aes_encryptor:
type: AES
props:
aes-key-value: ${AES_KEY}
props:
sql-show: true
sql-federation-enabled: true # 启用联邦查询（跨分片JOIN）
12.2 Java应用代码
@SpringBootApplication
@MapperScan("com.example.mapper")
public class EcommerceApplication {
public static void main(String[] args) {
SpringApplication.run(EcommerceApplication.class, args);
}
}
// ========== Entity ==========
@Data
public class Order {
private Long orderId; // 分布式主键，雪花算法生成
private Long userId; // 分片键
private String orderNo;
private BigDecimal totalAmount;
private String status;
private LocalDateTime createTime;
}
// ========== Mapper ==========
@Mapper
public interface OrderMapper {
@Insert("INSERT INTO t_order (user_id, order_no, total_amount, status) " +
"VALUES (#{userId}, #{orderNo}, #{totalAmount}, #{status})")
@Options(useGeneratedKeys = true, keyProperty = "orderId")
int insert(Order order);
@Select("SELECT * FROM t_order WHERE order_id = #{orderId}")
Order selectById(@Param("orderId") Long orderId);
@Select("SELECT * FROM t_order WHERE user_id = #{userId} ORDER BY create_time DESC")
List<Order> selectByUserId(@Param("userId") Long userId);
}
// ========== Service ==========
@Service
public class OrderService {
@Autowired
private OrderMapper orderMapper;
/**
* 创建订单
* ShardingSphere自动处理：
* 1. 生成雪花算法order_id
* 2. 根据user_id路由到对应库
* 3. 根据order_id路由到对应表
*/
@Transactional
public Order createOrder(Long userId, BigDecimal amount) {
Order order = new Order();
order.setUserId(userId);
order.setOrderNo(generateOrderNo());
order.setTotalAmount(amount);
order.setStatus("CREATED");
orderMapper.insert(order);
// orderId由雪花算法自动生成
System.out.println("Generated orderId: " + order.getOrderId());
return order;
}
/**
* 查询订单
* 携带分片键时，直接路由到对应分片
*/
public Order getOrder(Long orderId) {
return orderMapper.selectById(orderId);
}
/**
* 查询用户订单列表
* 使用user_id分片键，路由到对应库
*/
public List<Order> getUserOrders(Long userId) {
return orderMapper.selectByUserId(userId);
}
private String generateOrderNo() {
return "ORD" + System.currentTimeMillis() + RandomUtil.randomNumbers(4);
}
}
十三、SQL执行原理深度解析
13.1 SQL解析与路由流程
graph TB
subgraph SQL执行全流程
A[原始SQL] -->|1. 词法分析| B[Token序列]
B -->|2. 语法分析| C[AST抽象语法树]
C -->|3. 语义分析| D[SQLStatement]
D -->|4. 分片上下文提取| E[ShardingContext]
E -->|提取分片键| F[ShardingCondition]
F -->|5. 路由引擎| G[RouteContext]
G -->|计算数据节点| H[RouteUnit集合]
H -->|6. SQL改写| I[RewriteContext]
I -->|表名改写| J[真实表名]
I -->|分页改写| K[分页参数调整]
I -->|聚合改写| L[ORDER BY/GROUP BY补充]
J -->|7. SQL执行| M[ExecutionContext]
K --> M
L --> M
M -->|8. 结果归并| N[MergeEngine]
N -->|遍历| O[StreamMergedResult]
N -->|内存| P[MemoryMergedResult]
O -->|9. 返回结果| Q[ResultSet]
P --> Q
end
style A fill:#e3f2fd
style C fill:#c8e6c9
style G fill:#fff3e0
style I fill:#fce4ec
style M fill:#e8f5e9
style N fill:#f3e5f5
13.2 SQL改写示例
-- 原始逻辑SQL
SELECT o.order_id, o.user_id, i.item_name
FROM t_order o
JOIN t_order_item i ON o.order_id = i.order_id
WHERE o.user_id = 10 AND o.order_id = 100
ORDER BY o.create_time DESC
LIMIT 10;
-- ShardingSphere改写后的实际SQL（假设user_id=10路由到ds_1，order_id=100路由到t_order_0）
-- ds_1.t_order_0 和 ds_1.t_order_item_0 执行：
SELECT o.order_id, o.user_id, i.item_name
FROM t_order_0 o
JOIN t_order_item_0 i ON o.order_id = i.order_id
WHERE o.user_id = 10 AND o.order_id = 100
ORDER BY o.create_time DESC
LIMIT 10;
-- 如果是跨分片查询（如user_id IN (10, 11)），则会在多个分片执行后归并结果
-- ds_0.t_order_0, ds_0.t_order_1, ds_1.t_order_0, ds_1.t_order_1 都执行
-- 然后归并结果
十四、性能优化与最佳实践
14.1 分片键选择原则
graph TB
subgraph 分片键选择
A[查询频率高] -->|优先| B[WHERE条件常用字段]
C[数据分布均匀] -->|避免| D[热点数据]
E[业务稳定性] -->|避免| F[频繁变更的字段]
G[关联查询] -->|优先| H[JOIN关联字段]
end
style B fill:#c8e6c9
style D fill:#ffcdd2
style F fill:#ffcdd2
style H fill:#c8e6c9
分片键选择最佳实践：
| 场景 | 推荐分片键 | 说明 |
|---|---|---|
| 用户相关表 | user_id | 用户维度查询最多 |
| 订单表 | user_id（分库）+ order_id（分表） | 按用户查询、按订单查询都支持 |
| 日志表 | create_time | 按时间范围查询、清理 |
| 商品表 | category_id | 按类目查询 |
14.2 避免全库表路由
// ❌ bad: 不带分片键，导致全库表路由
@Select("SELECT * FROM t_order WHERE status = 'PAID'")
List<Order> selectByStatus(String status);
// 会在所有分片执行，性能极差
// ✅ good: 携带分片键，精确路由
@Select("SELECT * FROM t_order WHERE user_id = #{userId} AND status = 'PAID'")
List<Order> selectByUserAndStatus(@Param("userId") Long userId, String status);
// 只路由到特定分片
// ✅ good: 使用绑定表进行关联查询
@Select("SELECT o.*, i.item_name FROM t_order o " +
"JOIN t_order_item i ON o.order_id = i.order_id " +
"WHERE o.user_id = #{userId}")
List<OrderDetail> selectOrderDetail(@Param("userId") Long userId);
// 绑定表保证同库，避免跨库JOIN
14.3 分页优化
-- ❌ bad: 深分页跨分片性能差
SELECT * FROM t_order ORDER BY create_time DESC LIMIT 1000000, 10;
-- ✅ good: 使用流式分页或限制分页深度
-- 1. 限制最大分页深度
SELECT * FROM t_order WHERE user_id = 1
ORDER BY create_time DESC LIMIT 100, 10;
-- 2. 使用上次查询的最大ID优化
SELECT * FROM t_order
WHERE user_id = 1 AND create_time < '2024-01-01 00:00:00'
ORDER BY create_time DESC LIMIT 10;
总结：ShardingSphere核心架构图
graph TB
subgraph ShardingSphere全景
A[接入层] -->|ShardingSphere-JDBC| B[Java应用内嵌]
A -->|ShardingSphere-Proxy| C[独立代理服务]
A -->|ShardingSphere-Sidecar| D[云原生Sidecar]
E[核心功能层] -->|数据分片| F[分库分表/读写分离]
E -->|分布式事务| G[XA/BASE/Seata]
E -->|数据库治理| H[配置中心/注册中心]
E -->|数据安全| I[数据脱敏/加密]
E -->|可观测性| J[链路追踪/指标监控]
K[基础设施层] -->|存储| L[MySQL/PostgreSQL/Oracle]
K -->|协调| M[ZooKeeper/Nacos/Etcd]
K -->|事务协调| N[Seata TC]
end
style A fill:#e3f2fd
style E fill:#c8e6c9
style K fill:#fff3e0
