使用 KEPServerEX 连接 IEC 104 设备

​

在 KEPServerEX 中连接 IEC 104 设备或系统，核心操作分为四步：建通道、建设备、建标签和验证通信。IEC 104 协议在电力系统自动化中应用广泛，通常用于连接变电站的 RTU、IED 等设备。

⚙️ 一、新建通道 (Channel)

这一步主要是选择正确的驱动并配置网络参数。

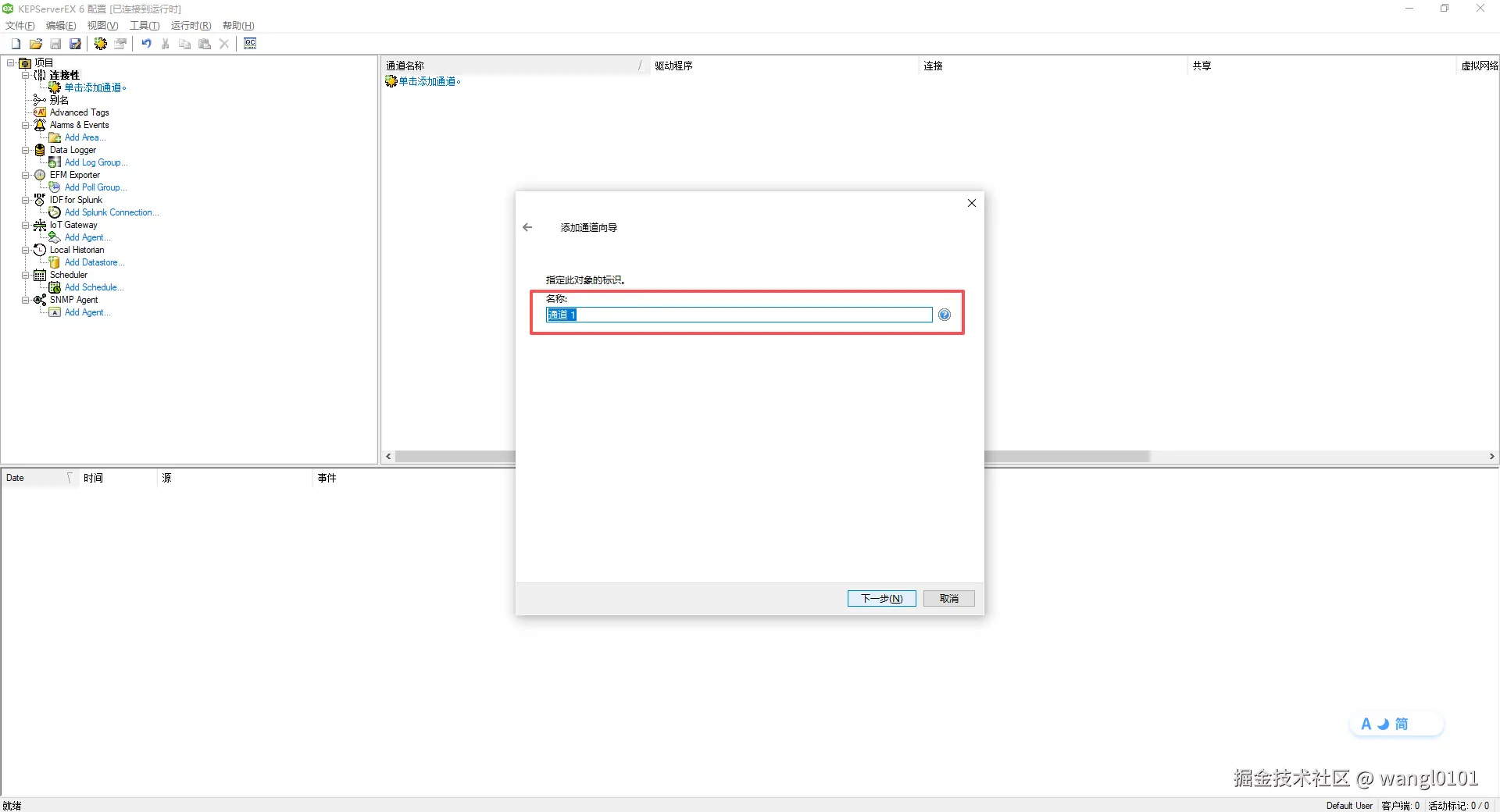

1. 新建通道：右键点击“连接性”，选择“新建通道”。

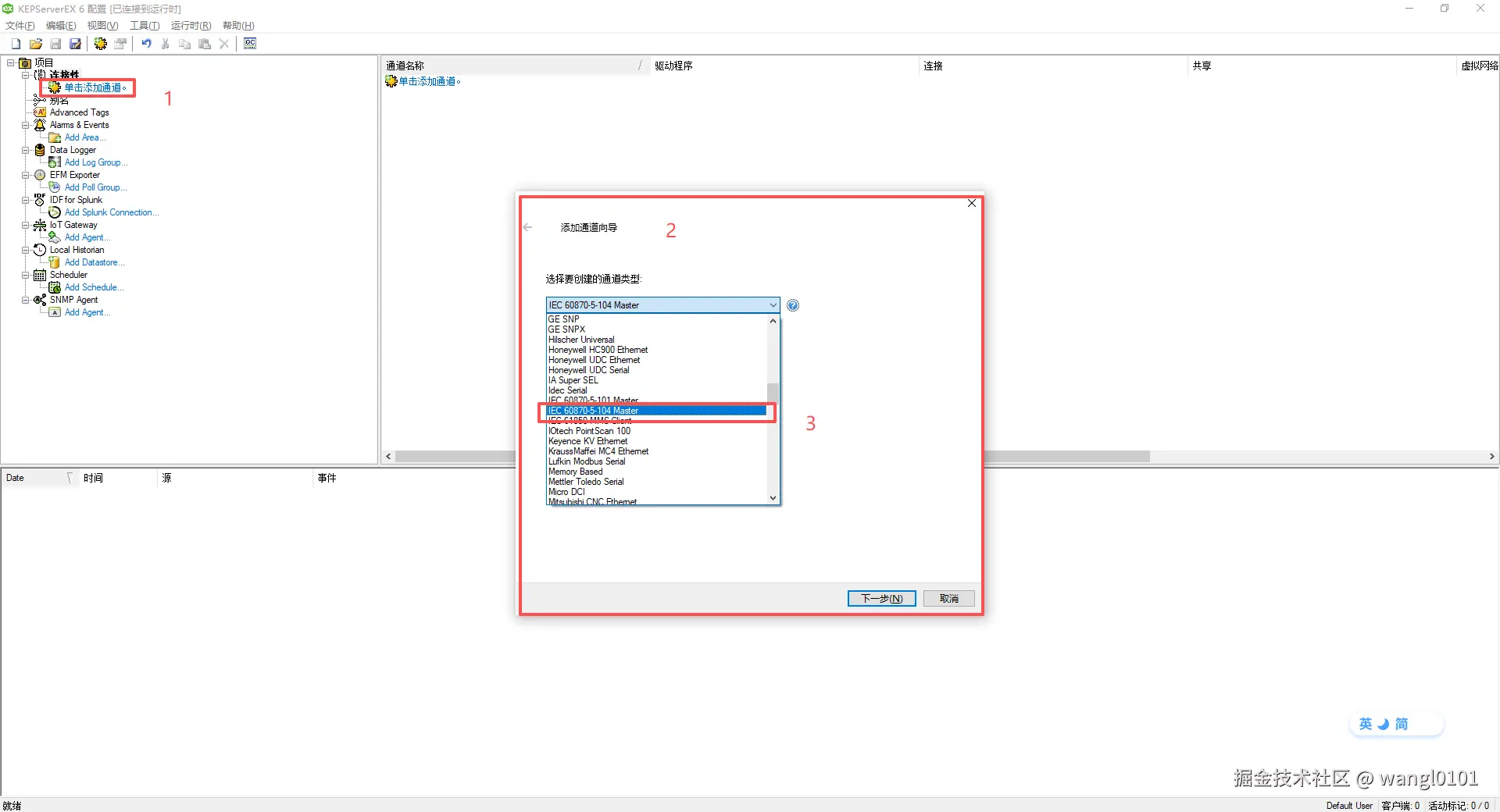

2. 选择驱动：在驱动列表中，找到并选择 IEC 60870-5-104 Master 或类似的选项。

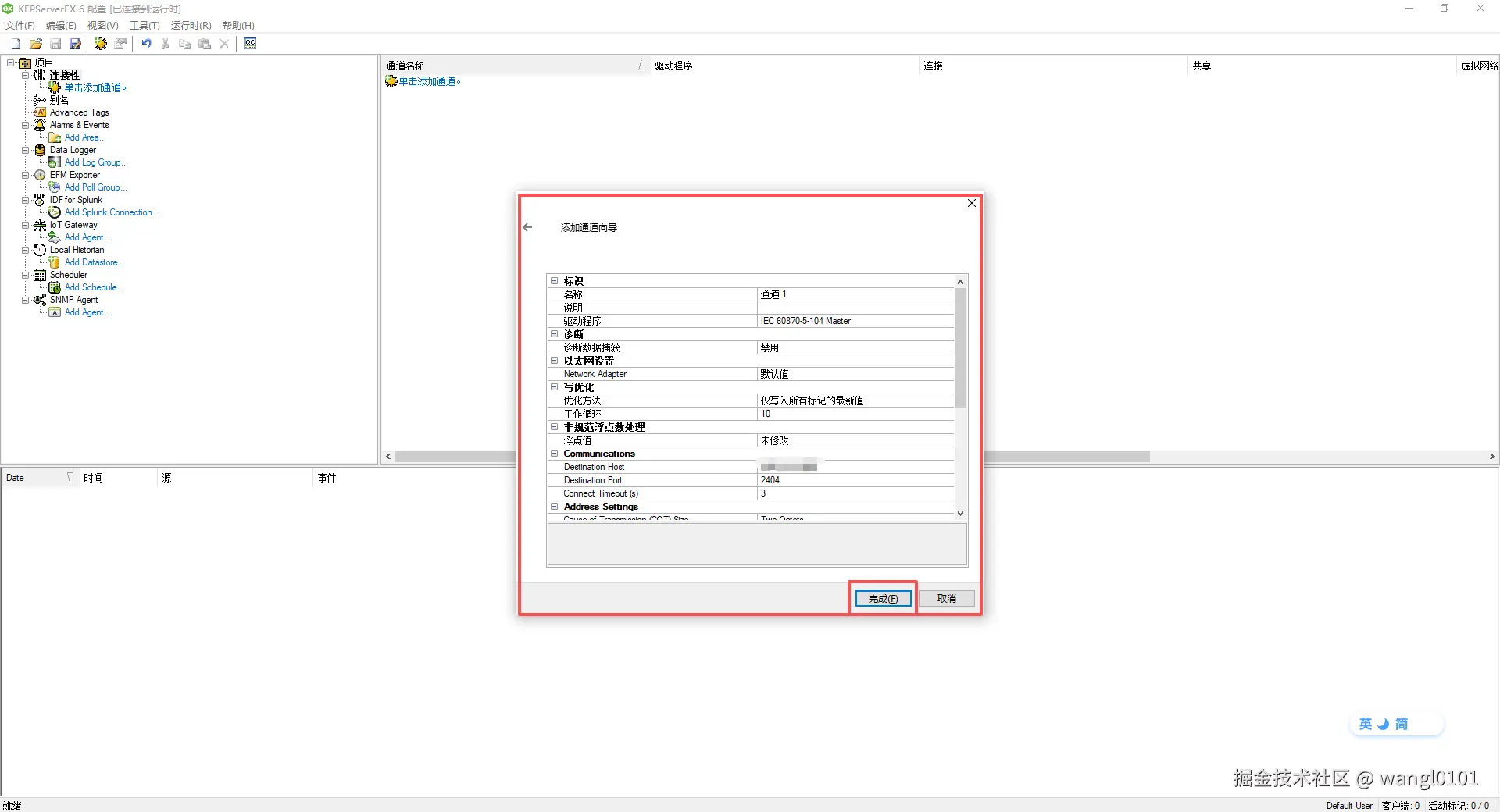

3. 关键参数设置：

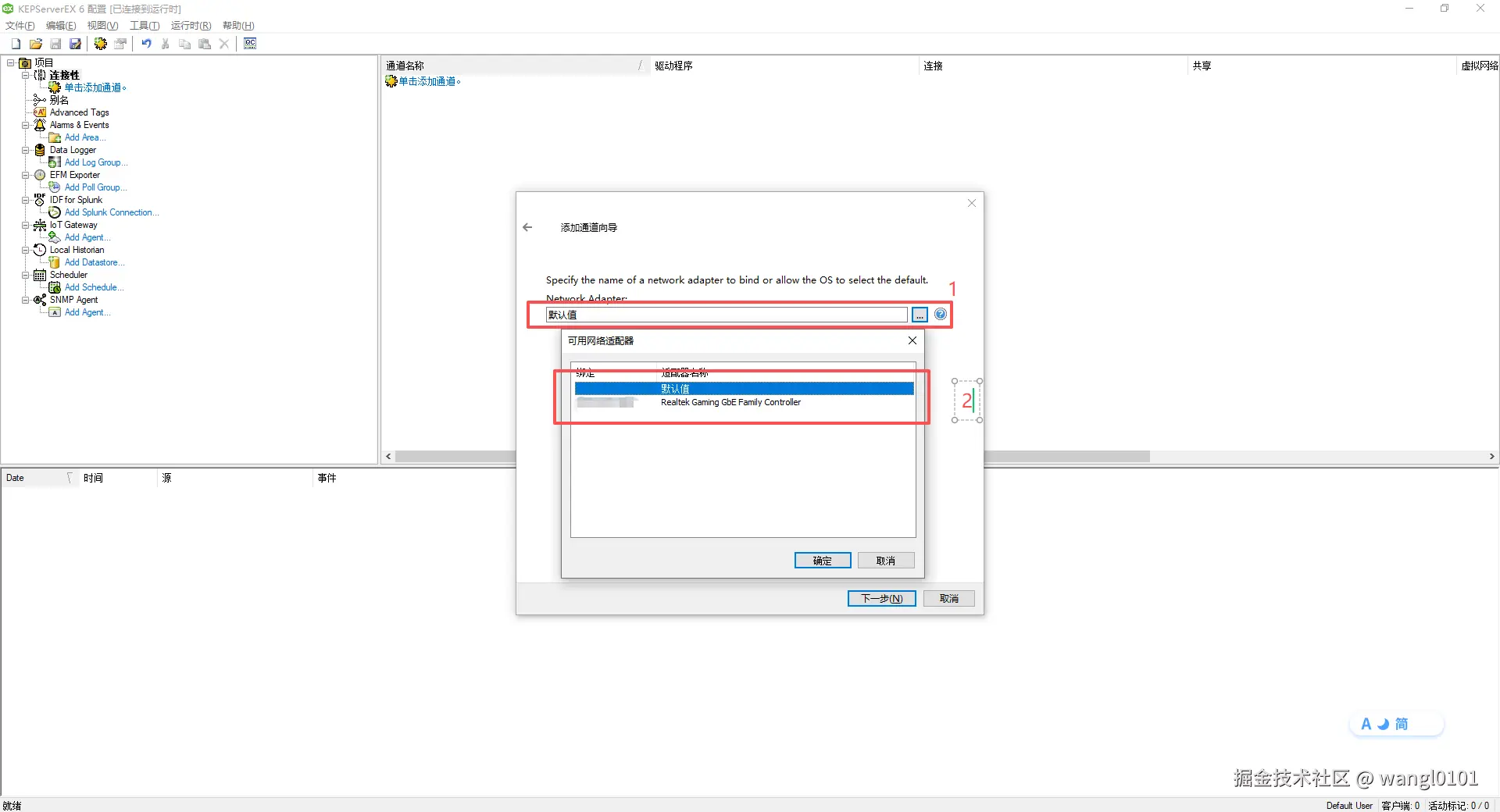

   • 网络适配器：选择连接 PLC 或 RTU 所在网段的网卡。

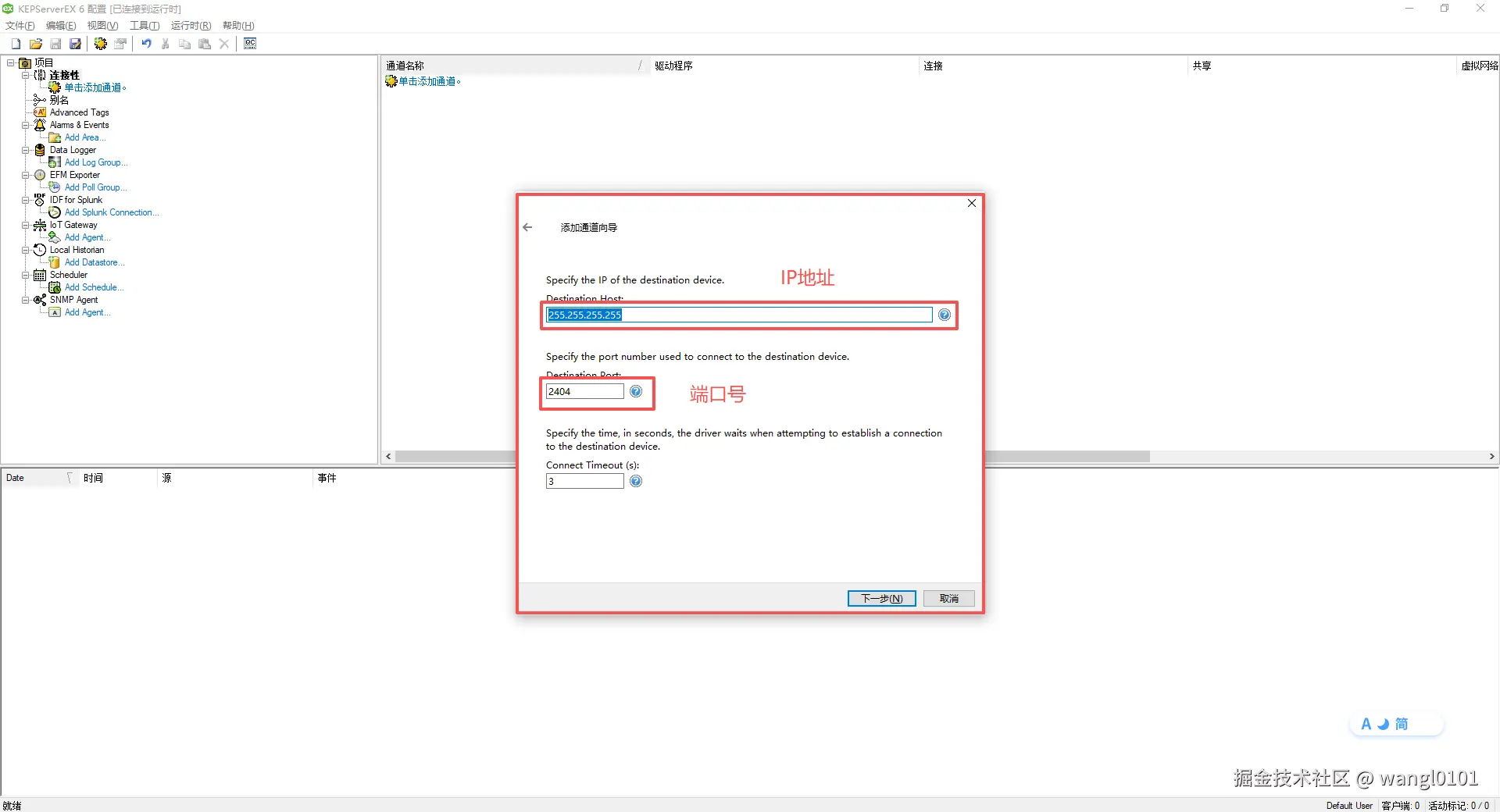

   • 本地/远程端口：本地端口通常默认，远程端口一般为 2404 (IEC 104 协议标准端口)。

   • 传送原因 (COT) 和 发起方地址 (Originator Address)：务必与你的 104 从站设备（如保护装置、RTU）中的配置保持一致。

🖥️ 二、新建设备 (Device)

通道建立后，需要在通道下添加具体的从站设备。

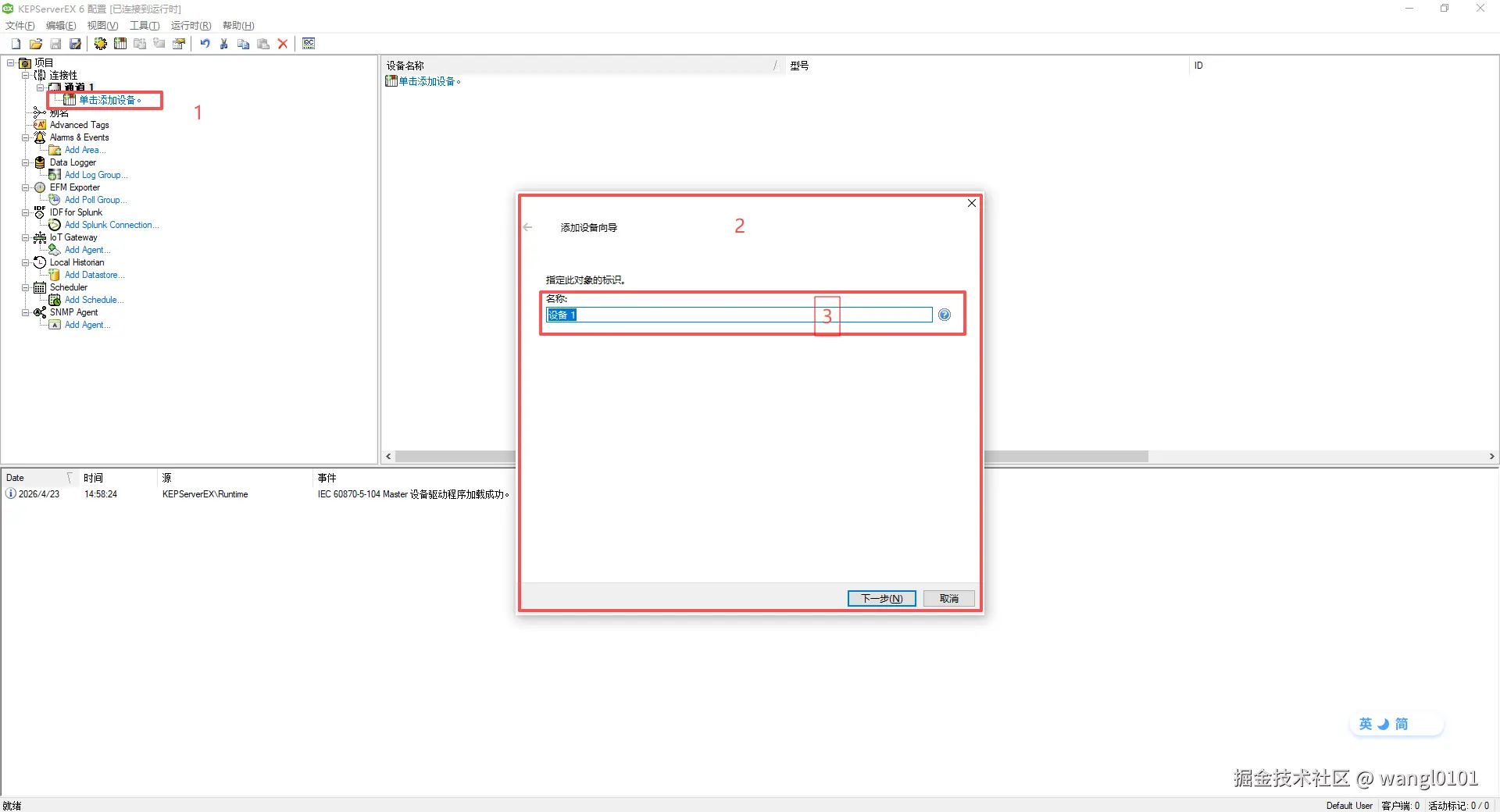

1. 新建设备：右键点击刚建好的通道，选择“新建设备”。

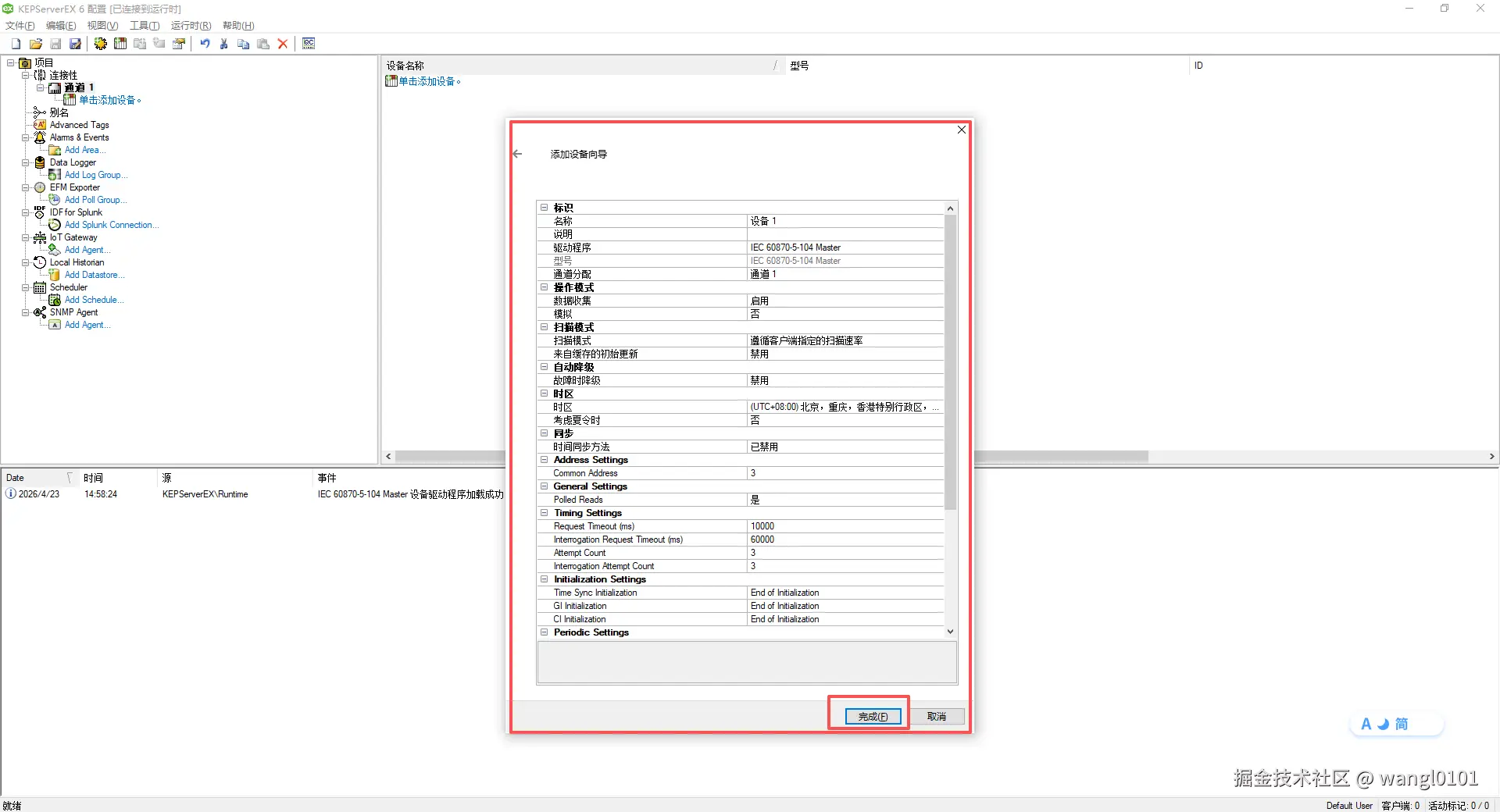

2. 关键参数设置：

   • 设备名称：自定义，例如“RTU-01”。

   • 公共地址 (Common Address)：这是区分不同从站设备的地址，必须与从站设备的设置完全相同。

   • 初始化设置：时钟同步、总召、计数器召唤等，多数情况下保持默认即可。对于遥脉信号，建议将计数器召唤周期改为 1分钟。

🏷️ 三、新建标签 (Tag)

这是将具体的数据点（如电压、开关状态）映射到 KEPServerEX 中的步骤。

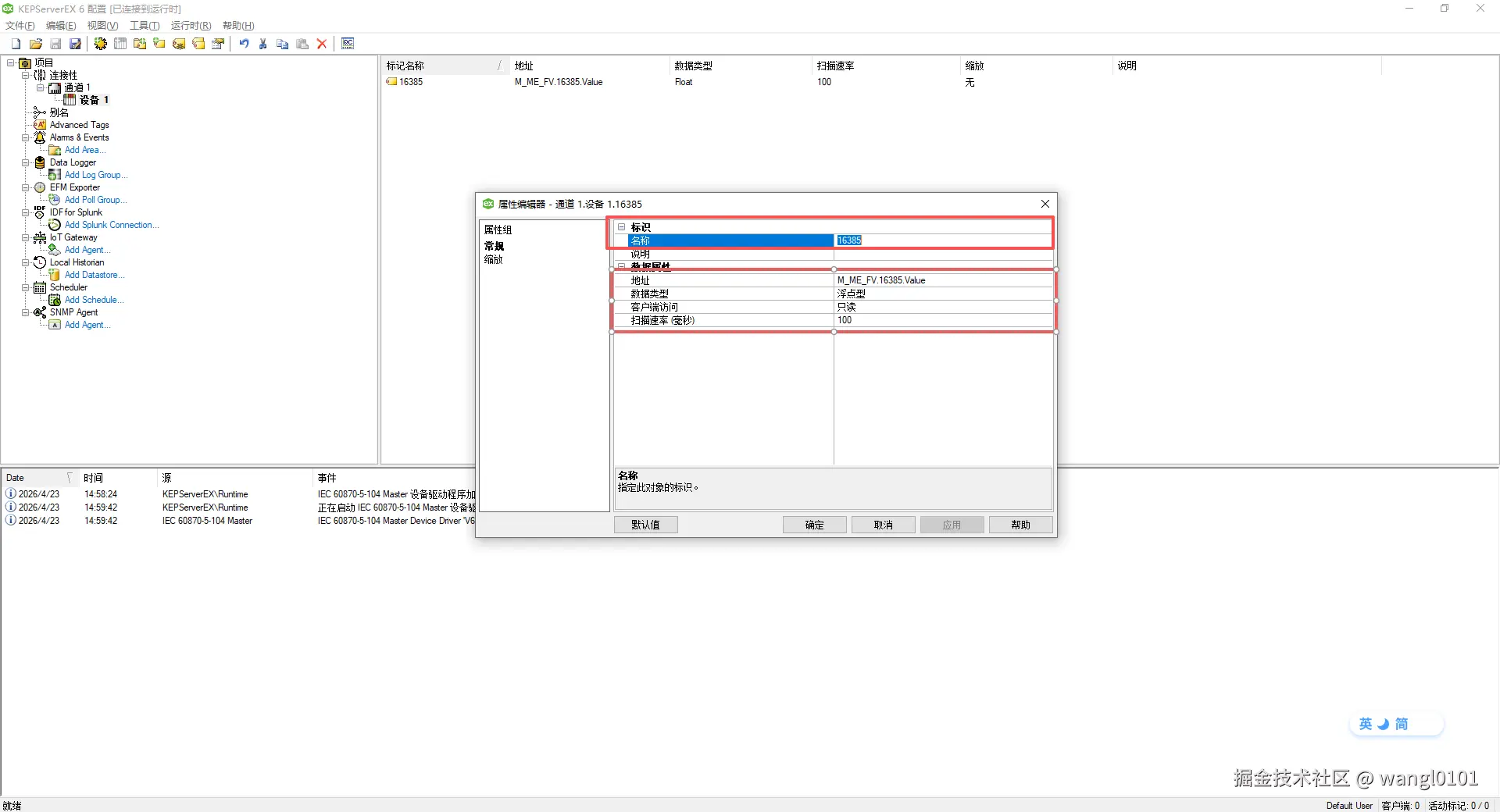

1. 新建标签：在设备下右键，选择“新建标记”。

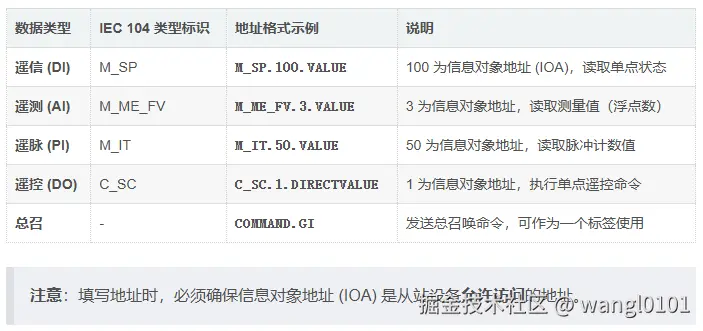

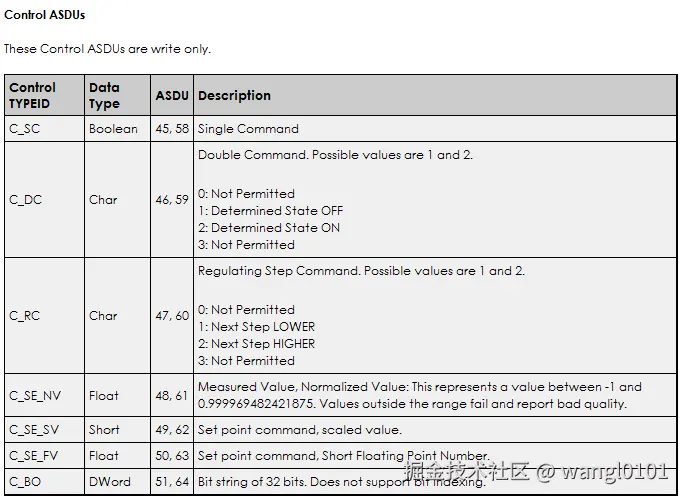

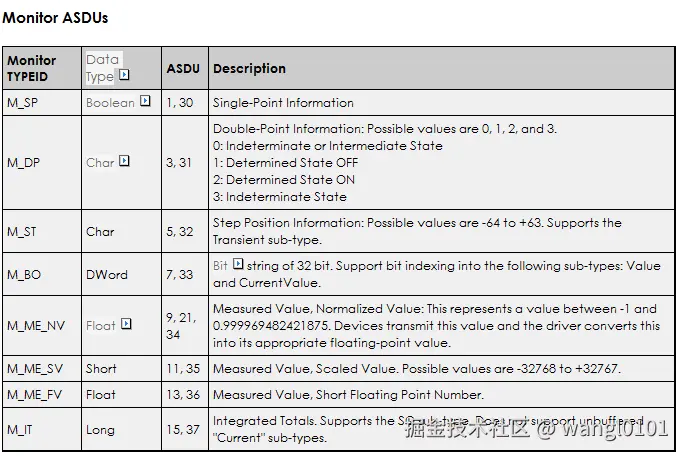

2. 填写地址 (Address)：这是核心，地址格式为 类型.信息对象地址.属性。信息对象地址 (IOA) 必须与从站设备定义的点表一致。

✅ 四、验证通信

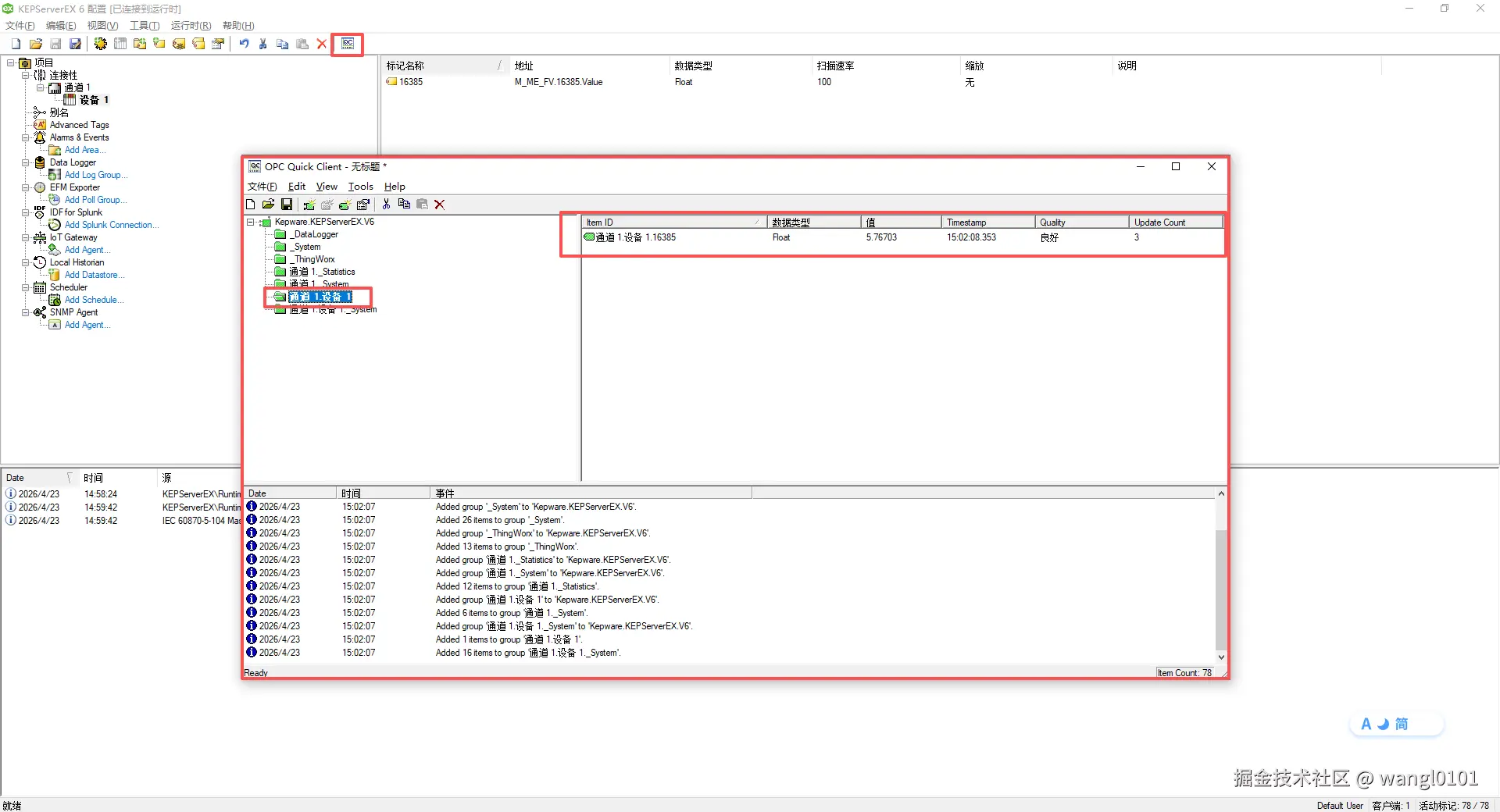

1. 点击顶部工具栏的 Quick Client 图标。

2. 找到你新建的标签，查看其 “品质” 列。

   • 良好 (Good)：通信成功。

   • 不良 (Bad)：请返回检查公共地址和信息对象地址是否与从站设备完全匹配。

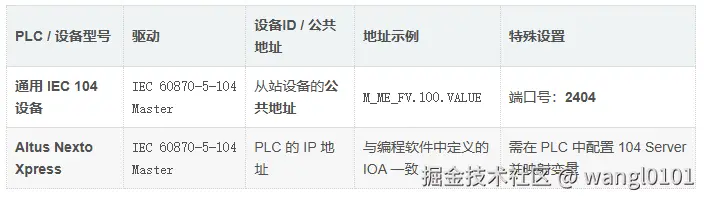

📊 各型号配置速查表

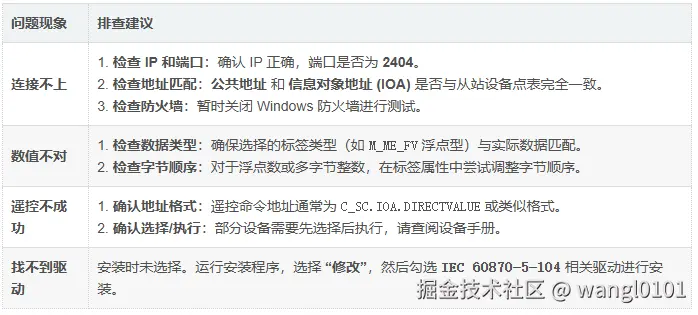

🔧 排错与补充说明

​
