一、引言

在离线任务的世界里，一个任务失败了，大不了重跑一次。但实时任务不同：数据在源源不断地流入，任何一个环节的阻塞都可能造成数据积压、延迟飙升，甚至整个集群雪崩。一个没有监控的Flink作业，本质上是一颗定时炸弹——它今天可能每秒处理百万条消息，明天就可能静默地落在后面，直到下游消费者抱怨数据延迟，你才后知后觉。

在我们早期的生产环境下，也经历了很多 Flink 作业因监控缺失或不到位，导致背压失控、Checkpoint 失效、状态 OOM、数据延迟陡增等故障，未及时干预处理而引发业务影响。本文将从 Flink 监控底层逻辑出发，系统梳理生产必盯核心指标，构建一套完整的 Flink 作业监控体系。

二、Flink 监控底层逻辑：全维度指标体系框架

1.Flink 原生 Metric 分层体系（Job/Task/Operator/TM 层级）

Flink 的 Metric 系统采用层级化设计，从宏观到微观全面覆盖作业运行状态，核心层级如下：

层级核心指标范围典型指标示例监控价值
JobManager作业整体状态、资源使用、Checkpoint 全局信息numRestarts、runningTime、numFailedCheckpoints、taskSlotsAvailable作业级健康度总览
TaskManager资源使用、JVM 状态、网络指标Status.JVM.CPU.Load、Status.JVM.Memory.Heap.Used、Status.Network.AvailableMemorySegments集群资源瓶颈定位
Task子任务执行状态、背压、Checkpoint 进度numRecordsIn、isBackPressured、backPressuredTimeMsPerSecond、checkpointAlignmentTime任务级性能问题定位
Operator算子输入输出、反压、延迟numRecordsInPerSecond、backPressuredTimeMsPerSecond、currentEmitEventTimeLag、KafkaConsumer.records.lag.max算子级业务性能监控

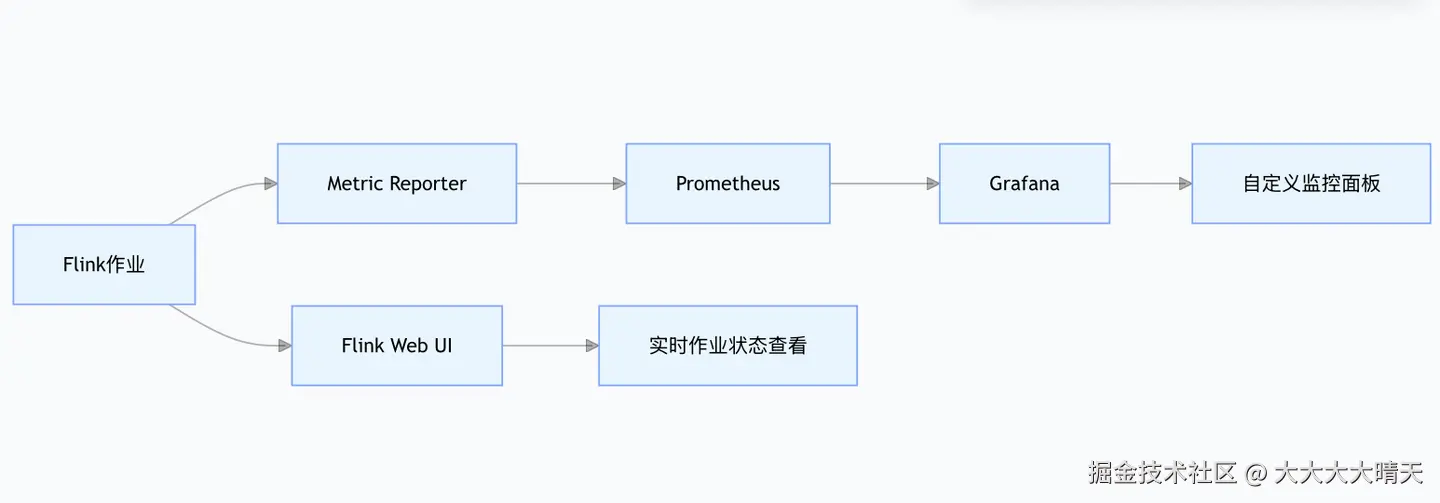

2.标配监控工具适配（Prometheus+Grafana、内置 Web UI 指标对应关系）

Flink 官方推荐Prometheus+Grafana作为生产级监控方案，同时提供内置 Web UI 用于快速排查问题。

关键配置示例：

metrics.reporters:prom
metrics.reporter.prom.factory.class:org.apache.flink.metrics.prometheus.PrometheusReporterFactory
metrics.reporter.prom.port:9249

三、Flink 生产作业必盯核心指标

1.吞吐量指标

吞吐量是最直观的健康信号——如果记录停止流动，肯定出问题了。

指标名称含义
numRecordsIn / numRecordsInPerSecond算子累计/每秒输入记录数
numRecordsOut / numRecordsOutPerSecond算子累计/每秒输出记录数
numBytesIn / numBytesInPerSecond算子累计/每秒输入字节数
numBytesOut / numBytesOutPerSecond算子累计/每秒输出字节数

2.处理延迟指标

延迟指标回答一个核心问题：“数据从进入Flink到被处理完成，用了多长时间？”

指标名称含义
currentEmitEventTimeLagkafka数据摄取时间与事件时间的延迟时间
KafkaConsumer.records.lag.maxkafkasource算子消费分区滞后的最大偏移量
currentInputWatermark算子最新收到数据的水位时间
mailboxLatencyMstask处理等待延迟

3.反压指标

反压是流处理中最典型的性能瓶颈信号——下游处理能力不足，导致数据在传输缓冲区中堆积。

标名称含义诊断意义
outPoolUsage输出缓冲区使用率（0~1）高 → 下游处理慢，上游在等待下游
inPoolUsage输入缓冲区使用率（0~1）高 → 上游发送快，或自身处理慢
inputFloatingBuffersUsage浮动缓冲区使用率高 → 全局缓冲区资源紧张
inputExclusiveBuffersUsage独占缓冲区使用率高 → 特定子任务缓冲区紧张
backPressuredTimeMsPerSecond每秒反压的毫秒数(0-1000)高 → 下游处理慢
busyTimeMsPerSecond每秒繁忙的毫秒数(0-1000)高 → taks/operator有瓶颈

4.Checkpoint健康度指标

Checkpoint是Flink保证容错和数据一致性的核心机制。一个持续失败的Checkpoint意味着作业在故障后将无法恢复到一致状态。

指标名称含义健康基准
lastCheckpointDuration最近一次Checkpoint耗时（ms）建议 < Checkpoint间隔
lastCheckpointSizeCheckpoint数据大小（bytes）应保持稳定或缓慢增长
lastCheckpointAlignmentDurationBarrier对齐耗时（ms）反压时会升高
numberOfCompletedCheckpoints成功Checkpoint总数应持续增长
numberOfFailedCheckpoints失败Checkpoint总数应接近0

5.Flink稳定性指标

指标名称含义健康基准
runningTime运行时间越大越健康
numRestarts运行至今自动重启次数0表示作业一直稳定运行，因网络抖动等偶发性因素导致次数增加也属正常

6.状态后端指标

状态是 Flink 处理有状态计算的核心，状态异常会导致性能下降甚至作业崩溃。

指标名称含义监控意义
state.backend.rocksdb.metrics.block-cache-hitRocksDB 缓存命中率状态访问效率低
state.backend.rocksdb.metrics.actual-delayed-write-rateRocksDB写入延迟状态存储性能差
state.backend.rocksdb.metrics.block-cache-usageRocksDB内存使用率状态内存不足
state.backend.rocksdb.metrics.compaction-pendingRocksDB 文件合并是否排队状态后端io性能
state.backend.rocksdb.metrics.mem-table-flush-pending等待刷盘的memtable数量状态写入性能

重要提醒：RocksDB内部指标需通过配置开启，开启RocksDB监控会对性能造成5%~10%的损耗，生产环境中建议在排查问题时临时开启，优化完成后关闭。

7.资源指标

资源是 Flink 作业运行的基础，资源不足或分配不合理是最常见故障根源。

指标含义告警阈值参考
Status.JVM.Memory.Heap.Used堆内存使用量> 80% 预警
Status.JVM.Memory.Direct.MemoryUsed直接内存使用量> 80% 预警
Status.JVM.CPUcpu使用量> 80% 预警
Status.JVM.GarbageCollector.*.Count / TimeGC次数与耗时Full GC时间 > 1s/分钟
Status.JVM.Threads.Count线程总数异常突增需排查
Status.Network.*网络收发量接近网卡上限

四、可视化大盘（Grafana）

推荐看板布局：

  • 作业总览区：
    • 作业状态、并行度、运行时长
    • Checkpoint 成功率、最近一次耗时
    • 总输入 / 输出 TPS、延迟概览
  • 资源监控区：
    • CPU 使用率（按 TaskManager）
    • 内存使用率（堆 / 堆外）
    • GC 停顿时间统计
  • 背压监控区：
    • 各算子背压状态热力图
    • 背压时间趋势图
    • 繁忙 / 空闲时间比例
  • Checkpoint 详情区：
    • Checkpoint 耗时分布
    • 状态大小趋势
    • Barrier 到达时间、对齐时间
  • 延迟与水位线区：
    • 端到端延迟分布
    • 水位线滞后时间
    • 数据积压量趋势

五、总结展望

监控的本质，是建立对作业“正常基线”的认知，然后识别出任何偏离基线的“异常偏差”。当你的Flink作业平稳运行时，你不需要紧盯着每一个指标——你需要的是在指标开始偏离基线的那一刻，快速收到告警，并知道从哪里开始排查。

最后，监控不是一次性工作，而是持续迭代的过程。随着业务发展和作业规模扩大，监控体系也需要不断优化，才能真正成为 Flink 实时作业的 "保命符"。
