矿井提升机作为矿山核心运输设备，其运行状态直接关系生产安全与效率。本方案采用LabVIEW图形化开发平台，搭配数据采集硬件与模拟执行机构，构建集实时监测、故障报警、数据存储、历史查询于一体的监控系统，实现提升机全流程状态可视化与安全防护，适配矿山现场实际工况，具备部署快捷、维护简便、扩展性强的工程应用价值。
硬件架构
系统硬件采用上位机 + 采集卡 + 执行机构的分布式架构，所有模块兼容工业现场安装规范。
- 核心控制器：工业计算机作为上位机，运行 LabVIEW 开发环境，负责数据运算、界面显示与逻辑判断。
- 数据采集单元：选用 PCI 总线多功能采集卡，支持 16 路模拟量输入、8 路数字量 I/O、2 路 24 位计数器，最大采样率 200kS/s，满足行程、速度、油压、油温等多类型信号采集需求。
- 信号采集部件：旋转编码器采集行程与方向脉冲，油压、温度传感器采集制动系统参数，接近开关与行程开关提供位置触发信号。
- 执行与模拟单元：PLC 与变频器控制提升机模拟机构运行，实现加速、匀速、减速、爬行、制动五阶段动作；继电器与声光模块完成报警输出。
- 信号调理：通过电平转换电路，将编码器 12V 信号转为 5V TTL 电平，匹配采集卡输入标准，降低信号干扰。
软件架构
软件基于 LabVIEW 模块化设计，遵循数据流编程模式，分为界面层、功能层、驱动层，各模块独立封装、协同运行。

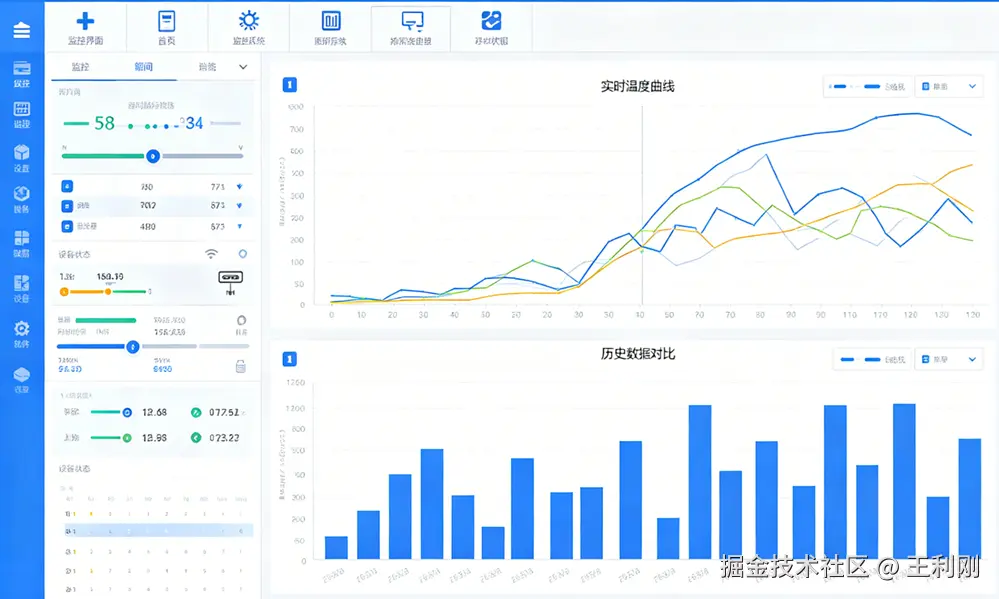

- 界面层：实时监控主界面，集成深度指示器、速度曲线、模拟仪表、状态指示灯，直观展示提升行程、速度、加速度、油压、油温、电枢电流等参数。
- 功能层：包含信号采集、数据处理、参数配置、比较报警、数据存储、查询回放、磁盘管理七大核心模块。
- 驱动层：调用采集卡官方驱动，实现硬件初始化、通道配置、数据读写，支持 DAQmx 与传统 DAQ 两种驱动模式。
信号采集实现
- 模拟量采集：采用差分输入模式，减少共模干扰，配置采集通道与采样率，通过 AI Config、AI Start、AI Read 函数完成连续采集，对原始数据做均值滤波，提升稳定性。
- 数字量采集：立即 I/O 模式读取油泵状态、开关量信号，通过数字端口输出报警指令，触发 PLC 执行安全制动。
- 脉冲量采集：利用高级计数器函数，采集编码器 A/B 相脉冲，递增 / 递减计数对应提升机上升 / 下降，脉冲数换算为实时行程。
数据处理逻辑
- 行程计算：依据编码器脉冲当量，将脉冲计数转换为提升容器实际位置，精度可达 0.01mm。
- 速度与加速度：对行程做微分运算，实时计算运行速度；对速度做微分运算，得到加速度，匹配五阶段速度曲线要求。
- 参数标度：将传感器电压信号线性换算为工程单位，如电压 0-10V 对应油压 0-10MPa、油温 0-100℃。
报警保护机制
按提升机运行区段分级配置保护阈值，实现精准报警：
- 速度保护：等速段超速 15%、减速段超给定速度 10%、爬行段超 2m/s，立即触发报警。
- 位置保护：提升容器超正常停车位置 0.5m，启动过卷保护，切断动力并执行制动。
- 状态保护：油温、油压、电枢电流超限，以及错向、加速度过大等故障，分级声光报警并输出制动信号。
- 逻辑联动：报警信号同步传输至 PLC，切断变频器输出，实现电气与机械双重制动。
数据管理功能
- 定时存储：采用 LabSQL 工具包连接 Access 数据库，每分钟自动存储行程、速度、温度、电流等参数，支持故障状态标记。
- 历史查询：按时间段、故障类型检索历史数据，生成报表并支持打印；速度曲线可回放，还原单次运行过程。
- 磁盘管理：实时监测存储空间，剩余空间低于 30M 提示清理，低于 10M 自动删除早期数据，避免存储溢出。
系统优势
- 开发高效：LabVIEW 图形化编程，无需手写代码，拖拽模块即可完成功能开发，周期较传统单片机方案缩短 4-6 倍。
- 界面友好：自定义虚拟面板，模拟工业仪表显示，操作直观，符合现场工程师使用习惯。
- 扩展性强：支持新增采集通道、扩展监测参数、对接网络通讯，硬件升级无需重构软件。
- 稳定性高：编译后运行速度接近 C 语言，适配长时间连续运行，抗干扰能力满足矿山环境。
- 维护简便：模块式结构，故障定位快速，参数修改仅需调整界面配置，无需改动底层程序。
