告别频闪，调光如丝般顺滑——H7303线性恒流驱动芯片深度解析
在LED照明应用中，驱动方案的性能直接决定了整灯的亮度稳定性、调光体验以及系统可靠性。针对市场对低压、大电流、高精度线性恒流驱动日益增长的需求，H7303应运而生。这款带PWM调光功能的线性降压恒流LED驱动器，以简单的外围设计、宽输入范围与细腻的调光表现，为中低压LED照明产品提供了驱动解决方案。
一、核心优势：低压差、高集成，外围仅需一个电阻

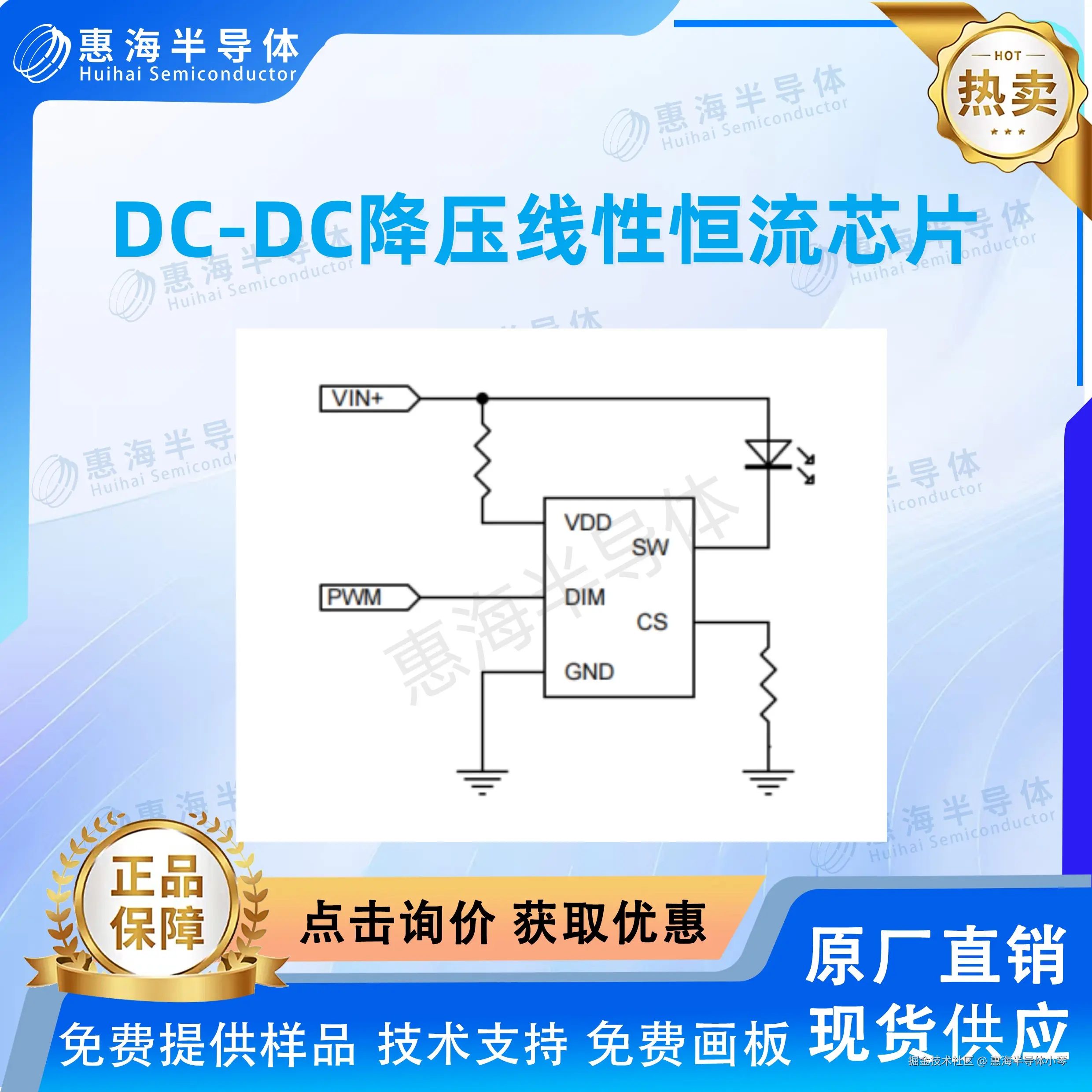

H7303的最大亮点之一在于其简单的系统架构。用户只需外接一个采样电阻，即可构建完整的LED恒流驱动电路。输出电流可在16mA至2000mA范围内自由设定，覆盖从小功率指示灯到大功率手电筒、台灯等多种应用场景。
得益于芯片内部集成的30V耐压MOS管，H7303支持2.5V至24V宽电压输入，可轻松适配单节或多节锂电池供电、12V/24V工业电源以及车载系统。同时，芯片内置稳压电路，无需额外提供VDD供电，进一步降低了BOM成本与PCB面积。
二、调光体验：PWM高频调光，顺滑无频闪
对于智能照明、景观亮化和可调光台灯等应用，调光的细腻度与无频闪特性至关重要。H7303在DIM引脚支持PWM调光信号，频率可达25kHz，分辨率高达1000:1，对应调光辉度可达65536级。这种高分辨率、高频率的PWM调光方式，使得亮度变化过渡自然、顺滑，在人眼感知范围内无阶梯感，同时有效消除了低频调光常见的频闪现象，满足健康照明要求。
三、性能参数：高精度恒流，可靠保护
H7303采用特殊恒流控制算法，输出电流精度控制在±3.5%以内，确保批量生产中LED亮度高度一致。芯片的静态电流典型值仅100μA，在待机或低亮度调光状态下仍能保持低的自身功耗，有助于提升整机效率。
安全性方面，H7303内置过热保护功能，当芯片结温超过设定阈值时自动降低输出电流或关断，有效避免因散热不良导致的永久性损坏。ESOP8封装底部散热片与SW脚相连，便于通过PCB铜箔辅助散热，进一步提升系统热可靠性。
四、典型应用场景
凭借2.5-24V宽压、2A大电流、PWM精细调光以及极简外围等特性，H7303广泛适用于以下领域：
线性LED照明驱动：如低压灯带、橱柜灯
LED手电筒：强光手电、头灯、矿灯
LED台灯：读写台灯、护眼灯
LED指示灯：仪器仪表、家电指示
智能球泡灯：配合PWM控制实现调光调色
景观亮化照明：线条灯、点光源
汽车LED灯：日行灯、氛围灯、阅读灯
结语
H7303以“低压差、外围少、大电流、调光顺”为核心特色，为工程师提供了一款兼顾性能与成本的中低压线性恒流方案。无论您是开发便携式照明产品，还是设计智能家居灯具，H7303都能带来稳定、细腻、可靠的驱动体验。
