这两年做工业可视化项目，一个很高频的坑是：前端一开始看起来只是画个组态页面，结果做着做着，浏览器里塞进了半个采集系统。

页面组件直接订 OPC UA 节点，图表自己管 WebSocket 重连，告警面板偷偷写一套点位转换逻辑，最后整个系统变成一锅“能跑但不敢动”的工业大杂烩。

如果你也经历过下面这些场景，那这篇大概率对你有用：

前端代码里到处是 ns=2;s=Channel1.Device1.TagA
新接一个 Modbus 设备，前端要跟着改字段映射
同一份点位在大屏、趋势图、告警列表里被重复处理三次
协议层一波抖动，页面动画、图表和告警一起抽风

我的结论很直接：SCADA Web 化真正难的，不是把页面搬进浏览器，而是把“渲染层”和“采集层”切干净。

这篇就聊聊我现在更推荐的一种做法：让前端只认统一语义数据，不直接感知底层工业协议。

1. 先说结论：前端不要直接面向协议开发

传统工业项目里，OPC UA、Modbus TCP、BACnet、私有 TCP 协议各玩各的，桌面 SCADA 因为跟驱动、运行环境绑得更近，很多耦合还能忍。

但一旦到了 Web 架构，问题会被迅速放大：

浏览器天然不适合直接对接复杂工业协议
前端发布频繁、组件繁多，不应该承载协议适配职责
一个页面往往同时服务大屏、PC、平板甚至移动端，协议细节越早暴露，越难复用

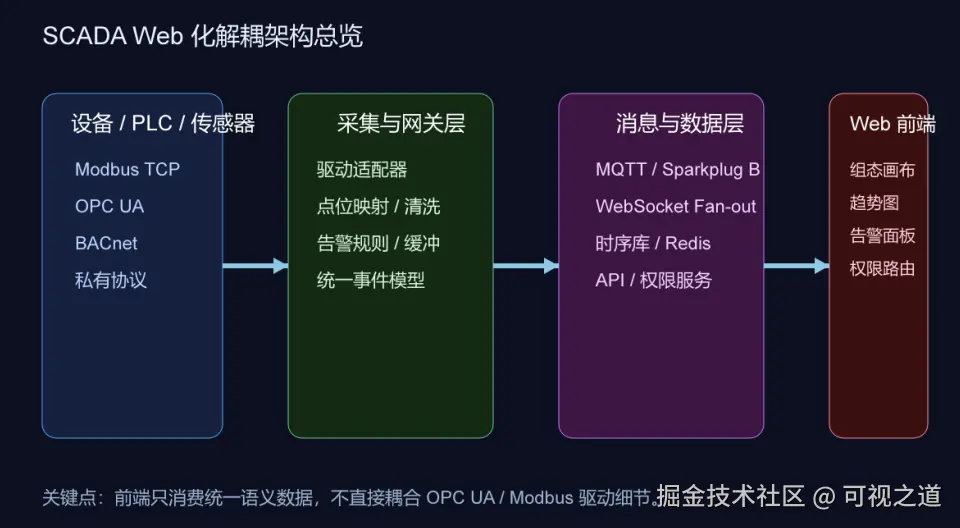

所以比较稳的思路是分四层：

2. 为什么前端一旦碰协议细节，后面几乎必炸

2.1 设备接入变化会不断传染到 UI

假设一开始接的是 OPC UA，前端订阅的是：

subscribe('ns=3;s=Line1.Pump1.Speed')

后面现场改造，把数据接入改成 MQTT 网关转发，你原来的页面逻辑就会开始变形：

订阅地址要改
数据结构要改
质量码来源要改
重连逻辑要改
历史查询接口也可能要改

这就说明：你的前端没有服务于“业务对象”，而是服务于“接入方式”。

在工业项目里，接入方式恰恰是最容易变化的一层。

2.2 一个项目里，实时流和历史流通常不是一回事

实时画面看的是秒级甚至 100ms 级更新；趋势分析查的可能是时序库聚合结果；告警面板又来自规则引擎。

如果前端自己把这些数据源揉在一起，就会出现：

图表组件绑定实时流时很好用，但切换历史模式要重写一半
组态组件依赖实时值结构，结果无法复用在回放界面
告警面板和实时状态展示的“设备在线/离线”定义不一致

这时真正缺的不是更多组件，而是统一的数据语义层。

2.3 前端会被迫替后端补业务规则

工业数据不是“有值就行”，通常还带这些信息：

时间戳 ts
数据质量 quality
来源 source
单位 unit
工程量转换规则
告警阈值和滞回

如果这些规则散在前端组件里，最后一定会形成一个局面：

后端说自己只是转发，前端说自己只是展示，但业务规则已经神不知鬼不觉地住进了十几个页面。

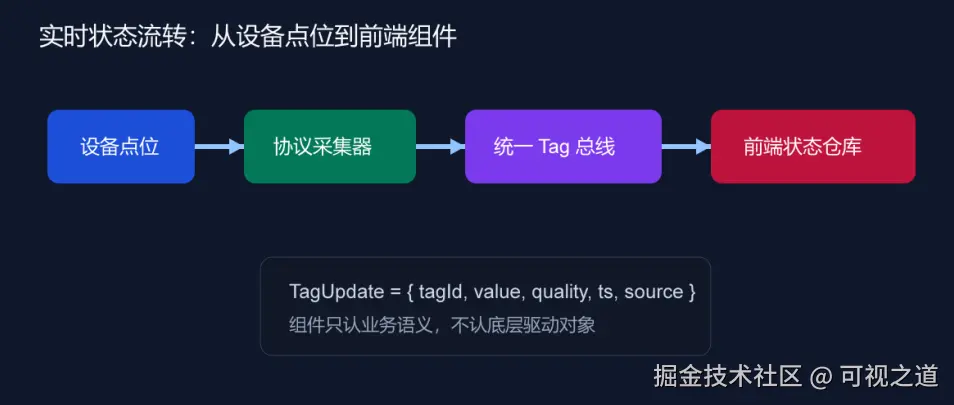

3. 更稳的做法：建立统一 Tag 总线

我现在做这类项目，基本都会在“采集层”和“前端层”之间加一层统一 Tag 总线。它未必真的是某个独立产品，但在架构上必须存在。

它干的事情很朴素：

把 OPC UA、Modbus、MQTT、HTTP 等不同来源统一抽象成同一种更新事件
给每条数据补统一字段：tagId / value / quality / ts / source
屏蔽底层协议差异
提供统一的订阅、查询、回放、告警联动能力

一个最小可用的数据对象，大概长这样：

type TagUpdate = {
  tagId: string;
  value: number | string | boolean;
  quality: 'good' | 'bad' | 'stale';
  ts: number;
  source: 'opcua' | 'mqtt' | 'simulator';
};

前端状态层只接这个，不接别的。

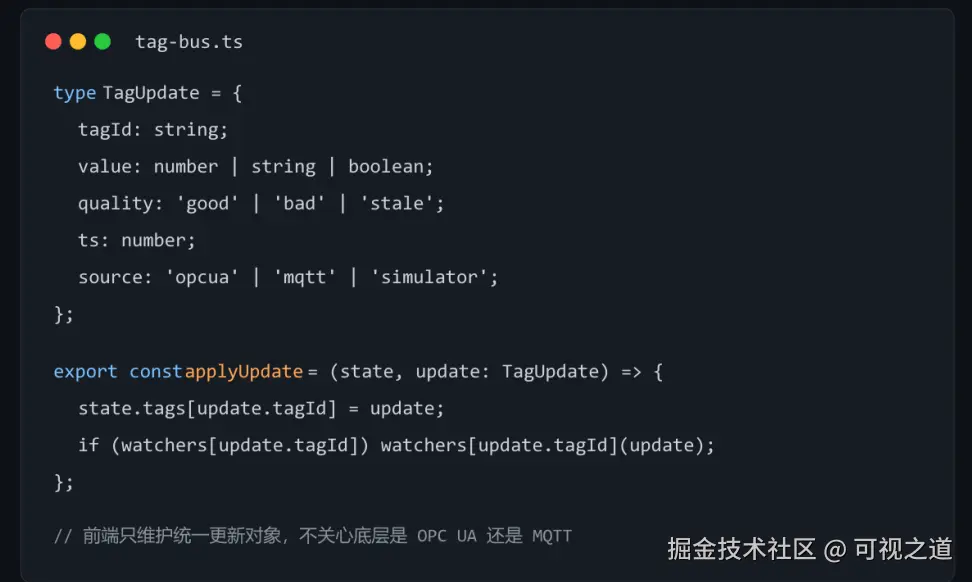

对应的代码组织也会清爽很多：

再给一个更贴近业务代码的例子：

class TagBus {
  private listeners = new Map<string, Set<(u: TagUpdate) => void>>();

  subscribe(tagId: string, handler: (u: TagUpdate) => void) {
    if (!this.listeners.has(tagId)) {
      this.listeners.set(tagId, new Set());
    }
    this.listeners.get(tagId)!.add(handler);
    return () => this.listeners.get(tagId)?.delete(handler);
  }

  publish(update: TagUpdate) {
    this.listeners.get(update.tagId)?.forEach(fn => fn(update));
  }
}

这样页面组件只需要：

useTagValue('line1.pump1.speed')

而不是：

useOpcUaNode('ns=3;s=Line1.Pump1.Speed')

别小看这一层抽象。它决定了你的前端是在做“业务界面”，还是在做“浏览器里的轻量驱动中心”。

4. OPC UA、MQTT、Sparkplug B 应该怎么放位置

这次检索资料时，我专门看了几类公开信息：

Web SCADA / HMI 开源项目 FUXA 的能力介绍，能看到它支持 Modbus、OPC UA、MQTT 等协议，并以 Web 方式完成工程化设计
多篇 OPC UA 与 MQTT Sparkplug B 的对比资料，核心共识基本一致：OPC UA 强在工业互操作语义和标准化，MQTT/Sparkplug 强在轻量发布订阅和跨网络分发

把它们放到架构里理解，会很清楚：

OPC UA 更适合靠近采集层

它的优势是：

对工业对象建模更完整
数据类型、层级、语义更规范
在设备接入和工业系统互联场景里更自然

但如果你让前端直接吃 OPC UA 结构，问题也很明显：

NodeId 天然不友好
浏览器侧安全和连接控制复杂
对页面开发者不够“语义化”

所以 OPC UA 更适合作为采集层或边缘网关的输入协议。

MQTT / Sparkplug B 更适合作为分发层

它的优势是：

发布/订阅模型天然适合多终端消费
跨网络、跨服务广播实时状态更轻便
更适合做 WebSocket 之前的一层消息总线

但也别神化它。MQTT 本身不是银弹，如果没有统一 Topic 约定、设备生命周期管理和语义规范，最后也会演变成“字符串地狱”。

所以我的偏好是：

设备接入：优先 OPC UA / Modbus / 原生驱动
统一分发：消息总线用 MQTT 或内部事件流
浏览器消费：通常再包装成 WebSocket / SSE / API

也就是说，前端大多数时候更应该面对：

wss://.../realtime
/api/trends/query
/api/alarms

而不是直接面对 PLC 协议。

5. 前端真正该关心的，是状态组织而不是协议接入

一个靠谱的 SCADA Web 前端，我认为核心工作有四块：

5.1 统一状态仓库

实时值、历史值、告警态、设备在线态，都要落到统一状态模型里，而不是每个组件自己拉一份。

最少也得做到：

实时更新单点分发
同一 tag 多组件共享
脏数据和过期数据可识别
断线重连后支持增量恢复

5.2 视图层和数据层解耦

组态编辑器、趋势图、告警列表、设备卡片，应该通过统一 selector 取数。

比如：

const speed = selectTagValue(state, 'line1.pump1.speed');
const speedQuality = selectTagQuality(state, 'line1.pump1.speed');

而不是组件内部自己解析消息包。

5.3 让“质量码”成为一等公民

很多项目只展示 value，不展示 quality，现场一抖动页面还在一本正经地显示“正常运行”，这就很离谱。

工业前端一定要把下面这些能力内建进去：

good / bad / stale 可视化
最后更新时间显示
失联态样式降级
关键控制项禁止在坏质量下操作

5.4 让回放和实时走同一套渲染协议

这是我很推荐但经常被忽视的一点。

如果实时数据和历史回放使用同一种“组件输入协议”，你就会得到两个巨大好处：

趋势分析、事件回放、事故复盘能复用同一套视图
测试和演示不必总连真实设备

比如不管是真实流还是回放流，最后都向前端发 TagUpdate[]，那画面层根本不需要知道自己是在“在线监控”还是“历史回放”。

6. 一个我更推荐的 SCADA Web 化落地模板

如果你现在正要搭一套 Web SCADA / Web 组态系统，我会建议按下面这个骨架来：

后端 / 边缘侧

协议适配器：OPC UA、Modbus TCP、MQTT、HTTP
点位中心：维护 tagId、单位、阈值、映射关系
实时分发：MQTT / 内部事件总线 / WebSocket Gateway
历史存储：时序库
告警引擎：规则、去抖、确认、恢复
权限系统：页面、设备、点位、操作权限分层

前端侧

Runtime SDK：只暴露 subscribeTag / queryTrend / queryAlarm
状态管理：统一 tag store / alarm store / session store
渲染引擎：组态画布、图表、列表、弹窗、联动
编辑器：只配置业务 tag，不配置协议细节

一个常见接口设计大概是：

interface ScadaRuntime {
  subscribeTags(tagIds: string[], cb: (updates: TagUpdate[]) => void): () => void;
  queryTrend(tagId: string, range: [number, number]): Promise<TrendPoint[]>;
  queryAlarms(condition: AlarmQuery): Promise<AlarmRecord[]>;
}

注意这里暴露的是业务能力接口，不是协议能力接口。

7. 那低代码/组态平台为什么经常能做得更稳

这也是我最近越来越明确的一个判断：

组态平台的价值，不只是“拖拽更快”，而是它天然逼着你做中间层抽象。

因为一旦要支撑：

多页面复用
多设备接入
模板化组件
大屏、PC、移动端共用
实时 + 历史 + 回放共存

你就不可能让每个页面都直接写协议代码。

这也是为什么很多成熟可视化/组态产品，最后都会把“点位绑定”“事件模型”“运行时 SDK”“渲染引擎”拆得比较清楚。真正难的不是画布，而是抽象边界。

8. 最后一句人话总结

SCADA Web 化不是把传统监控画面塞进浏览器，而是重新定义一遍系统边界。

如果前端直接绑定 OPC UA NodeId、直接理解 Modbus 地址、直接处理设备驱动异常，那它看起来像是更灵活，实际上是在提前透支整个系统的可维护性。

更稳的方式是：

让采集层负责协议和设备差异
让消息层负责统一事件分发
让前端只关心业务语义和视图状态

一句话概括就是：

浏览器应该渲染工业系统，而不是兼职扮演工业驱动。

如果你正在做 Web 组态、SCADA Web 化或者工业物联网前端，这一刀越早切，后面越轻松。
