Web 3D 可视化开发中，模型动画、材质质感、渲染扩展性是提升产品体验的关键，但其底层逻辑复杂，如骨骼蒙皮、光照计算，导致开发门槛高、效率低。图扑软件自研 HT for Web（简称 HT）高性能 Web 3D 渲染框架，为 FBX/glTF 模型的骨骼动画、材质切换及自定义 Shader 开发提供完善支持，可大幅降低开发门槛，提升 3D 应用的开发效率与视觉呈现质量。
系统分析

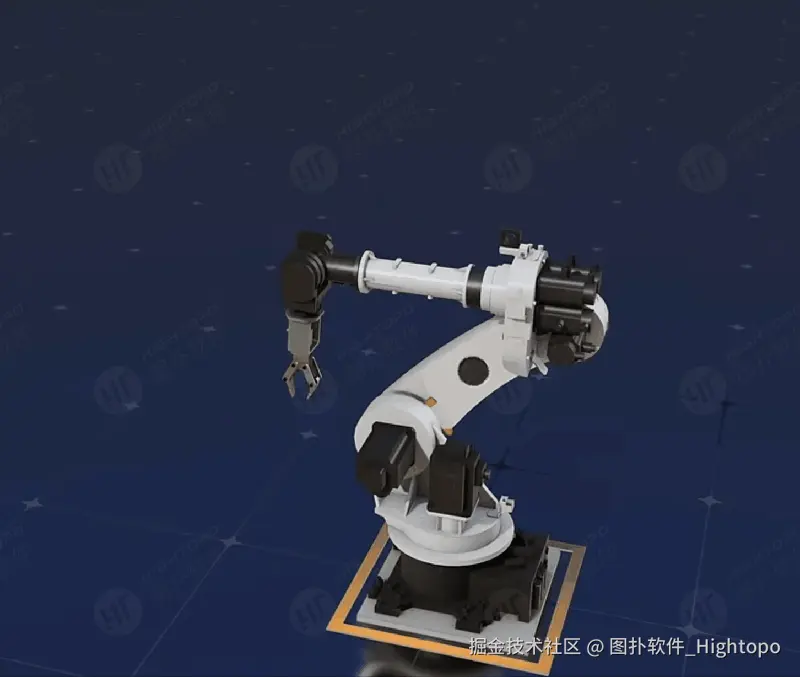

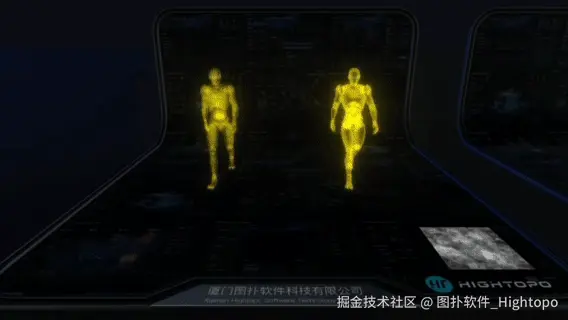

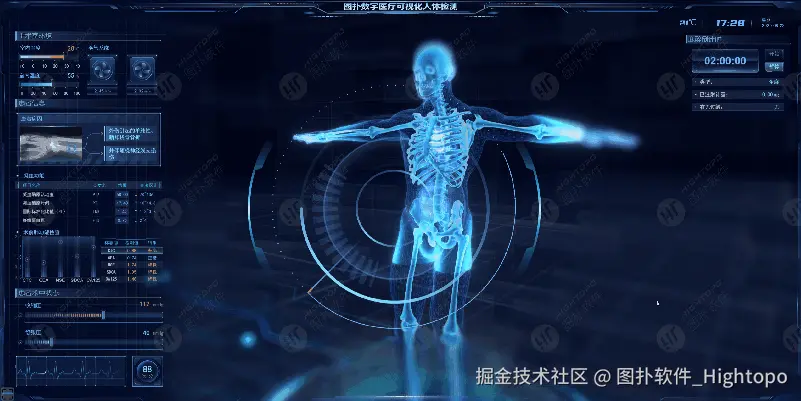

01 FBX/glTF 模型骨骼动画实现
骨骼动画是复杂 3D 模型动态交互的核心能力。HT 框架通过底层渲染逻辑封装，大幅简化骨骼蒙皮、帧插值、动画调度等复杂流程，开发者可通过标准化流程快速实现模型动画。
建模与导出规范
设计师可在 3ds Max、Maya、Blender 等主流工具中完成模型构建、骨骼绑定与权重绘制，并编辑关键帧动画（如机械运动、角色行走、设备动作等）。
模型导出需遵循以下规范（确保动画数据完整、加载高效）：
- FBX：保留完整动画通道信息，确保骨骼与动画数据完整；
- glTF：优先使用 .glb 二进制格式，资源打包密度更高、网络加载更快。

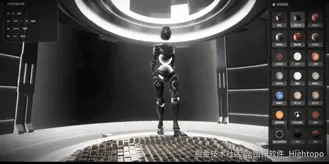

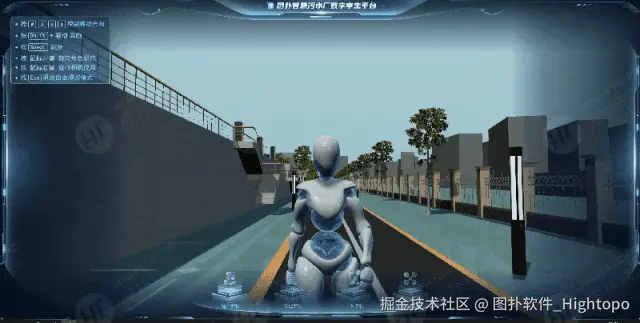

动画加载与播放
开发者无需关注底层渲染（如骨骼蒙皮计算、动画帧插值），通过简洁代码即可实现动画，具体步骤如下：
1 创建 3D 视图
初始化视图并挂载到 DOM，为模型加载提供渲染容器。
var g3d = new ht.graph3d.Graph3dView();
g3d.addToDOM();
2 加载模型节点
FBX 与 glTF 仅 modelType 差异，glTF 支持 .gltf/.glb 格式。
var walkMan = new ht.Node();
// FBX配置（glTF设为modelType: "gltf"，url对应.gltf/.glb文件）
var modelJson = {
modelType: "fbx",
url: 'assets/graph3dView/fbx/walk.fbx',
cube: true,
center: true,
playAutomatically: true
};
walkMan.s('shape3d', modelJson);
g3d.dm().add(walkMan);

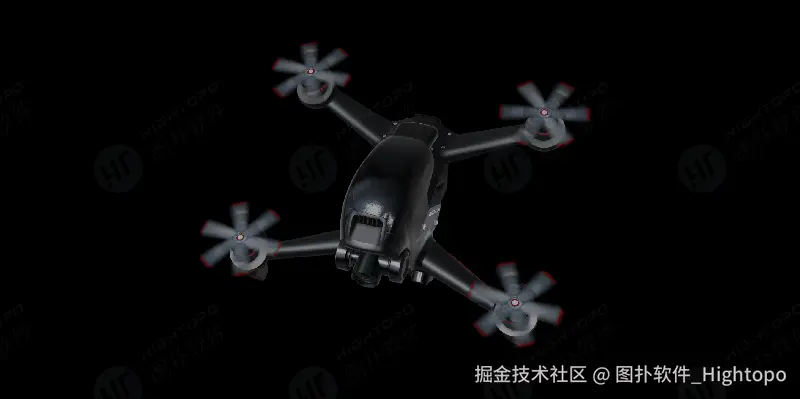

3 动画控制
支持播放、暂停、多片段切换，适配所有模型格式。
var animNames = walkMan.getAnimationNames(); // 获取所有动画名（如["walk", "run"]）
// 播放指定动画：参数依次为动画名、速度（1=原速）、起始时间（0=从头播）、循环模式walkMan.playAnimation(animNames[0], 1, 0, 'repeat');
// 暂停动画（按需调用）
// walkMan.pauseAnimation();
// 切换动画（如从行走切到跑步）
// walkMan.playAnimation(animNames[1], 1.2, 0, 'repeat');
HT 框架封装了底层骨骼蒙皮、帧插值等复杂计算逻辑，开发者无需编写专业蒙皮算法，即可快速实现专业级 3D 动画，且支持与内置动画系统无缝融合，轻松构建复杂动态场景。

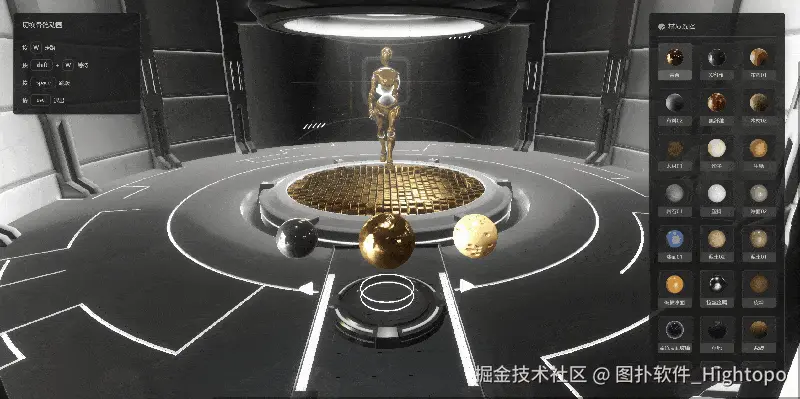

02 HT 框架材质系统解析
材质是决定模型物理质感与场景氛围的核心要素。HT 提供三层材质体系，并在 FBX/glTF 模型上保持配置逻辑完全统一，具备超强的工程化复用能力。
核心材质类型

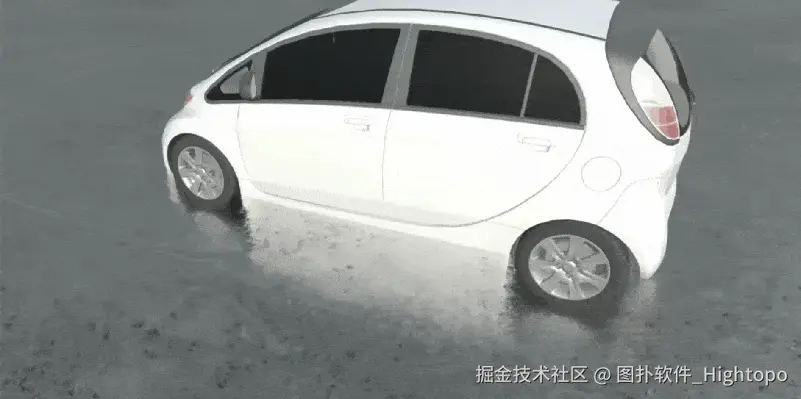

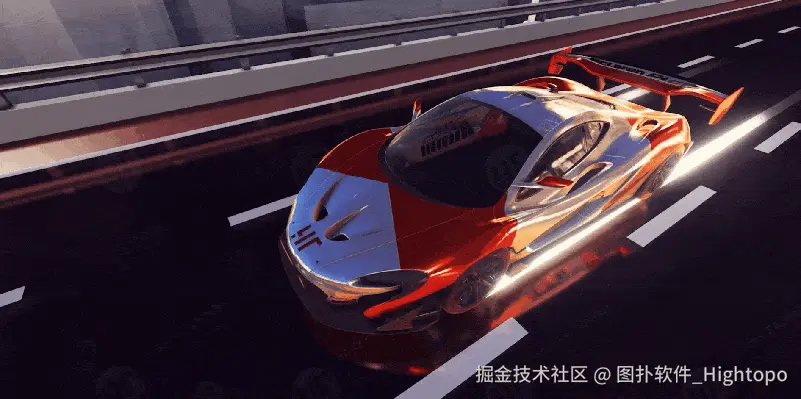

1 PBR 物理渲染材质（Physicallly-Based Rendering）
- 原理： 基于物理规律模拟光线与物体表面的交互，支持金属度（metalness）、粗糙度（roughness）、环境光反射（environmentMap）等参数；
- 优势： 真实感强，在动态光影、多光源场景下，仍能呈现真实质感（如金属反光、玻璃折射）；
- 适配： glTF 格式原生支持 PBR，导出时可直接携带 PBR 参数，FBX 需在 HT 中重新配置；
- 场景： 数字孪生工厂（设备金属外壳）、3D 产品展示（家电塑料/金属部件）。
2 Blinn-Phong 材质
- 原理： 经验光照模型，将光线分为环境光（ambient）、漫反射（diffuse）、高光（specular）三部分；
- 优势： 计算开销低、渲染效率高，适合低性能设备（如移动端）；
- 场景： 轻量化 3D 界面（如设备状态图标）、简单模型展示（如立方体控件）。

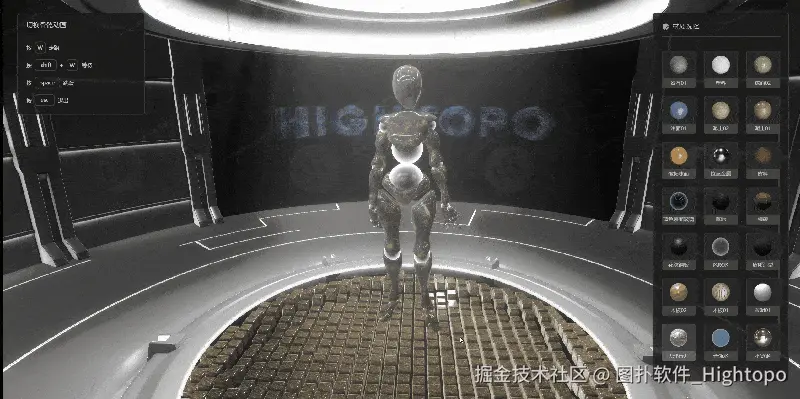

3 litePhong 材质（HT 自研）
- 定位： 平衡性能与效果，简化 Blinn-Phong 计算，保留核心参数调整能力；
- 关键参数：
- 漫反射：diffuse（基础颜色，默认 #fff）、map（漫反射贴图，支持 .jpg/.png）
- 自发光：emissive（发光颜色，默认 #000000，设为 #ff0000 可实现红色发光）；
- 透明：opacity（0-1 取值，0=完全透明，1=不透明）、transparent（需设为 true 才生效）；
- 粗糙度：roughness（0-1 取值，0=镜面反射，1=漫反射）；
- 场景： 指示灯（自发光）、半透明设备外壳（透明参数）。

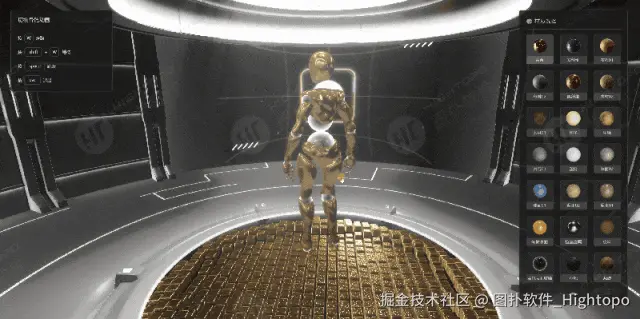

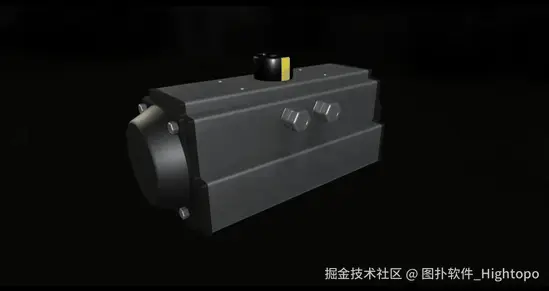

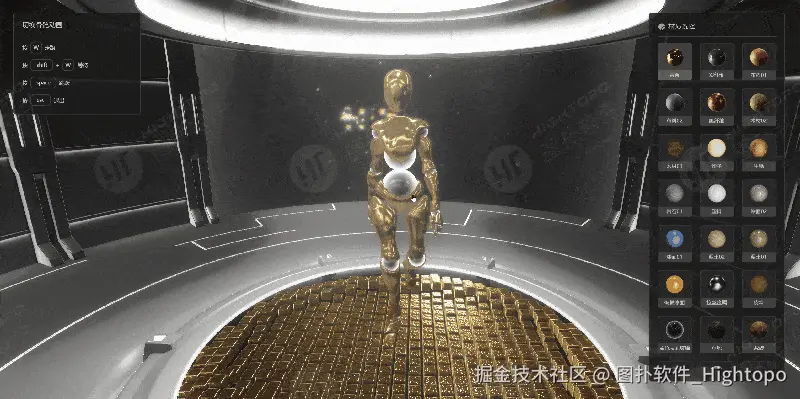

材质设置方式
1 材质注册·全局复用 通过 ht.Default.setMaterial 注册材质，支持直接传入配置或 JSON 文件路径，后续可通过名称复用，避免重复编码。
// 1. 直接传配置（PBR材质示例）
ht.Default.setMaterial('metalMat', {
type: 'pbr',
metalness: 0.9, // 高金属度
roughness: 0.1, // 低粗糙度（镜面效果）
environmentMap: 'assets/textures/env.jpg'// 环境贴图（增强真实感）
});
// 2. 传JSON文件路径（复杂材质配置，如多贴图）
ht.Default.setMaterial('plasticMat', 'materials/plasticMat.json');
2 普通节点材质设置
普通 3D 节点（如立方体、球体）可直接通过 shape3d.material 绑定材质：
var cube = new ht.Node();
cube.s('shape3d', 'cube'); // 设节点为立方体
// 方式1：用已注册的材质名
cube.s('shape3d.material', 'metalMat');
// 方式2：直接传临时材质配置（不复用）
cube.s('shape3d.material', {
type: 'litePhong',
diffuse: '#409EFF',
emissive: '#1E90FF'
});
g3d.dm().add(cube);

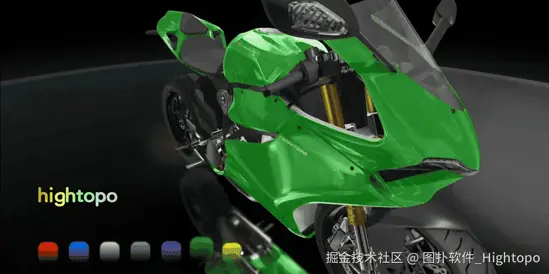

3 FBX/glTF 模型材质设置
FBX/glTF 模型需依赖设计师在建模软件中预留的材质通道（如通道名 body、arm），通过 matDef 为指定通道绑定材质，实现“局部材质修改”：
var robot = new ht.Node();
robot.s('shape3d', { modelType: 'gltf', url: 'assets/robot.glb' });
// 为通道"body"设metalMat，"arm"设plasticMat
robot.s('matDef', {
"body": "metalMat",
"arm": "plasticMat"
});
// 也可直接传材质配置
// robot.s('matDef', { "body": { type: 'pbr', metalness: 0.8 } });
g3d.dm().add(robot);

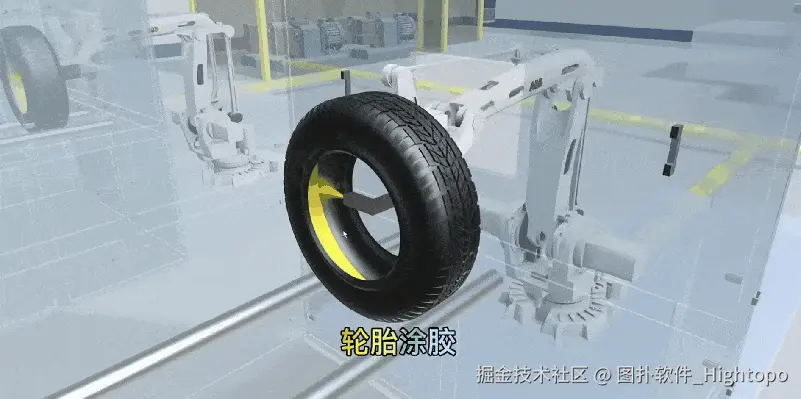

4 单独节点材质修改·避免复用冲突
若多个节点复用同一材质，直接修改材质会导致所有节点同步变化，需通过“复制材质”实现单独修改（以调整透明度为例）：
// 单独修改节点透明度（FBX/glTF通用）
functionsetNodeOpacity(node, targetOpacity) {
// 1. 获取节点当前材质定义（matDef）
var matDef = node.s('matDef');
// 若节点未自定义matDef，从模型默认配置中获取
if (!matDef || Object.keys(matDef).length === 0) {
matDef = ht.Default.getShape3dModelMap()[node.s('shape3d')].matDef;
}
// 2. 深拷贝材质配置（避免修改原材质）
var matDefCopy = {};
for (var key in matDef) {
// 克隆已注册的材质（ht.Default.clone确保深拷贝）
matDefCopy[key] = ht.Default.clone(ht.Default.getMaterialMap()[matDef[key]]);
// 3. 修改材质参数（设透明）
matDefCopy[key].transparent = true;
matDefCopy[key].opacity = targetOpacity;
}
// 4. 重新绑定材质到节点
node.s('matDef', matDefCopy);
}
// 调用：将机器人模型透明度设为0.6（半透明）
setNodeOpacity(robot, 0.6);

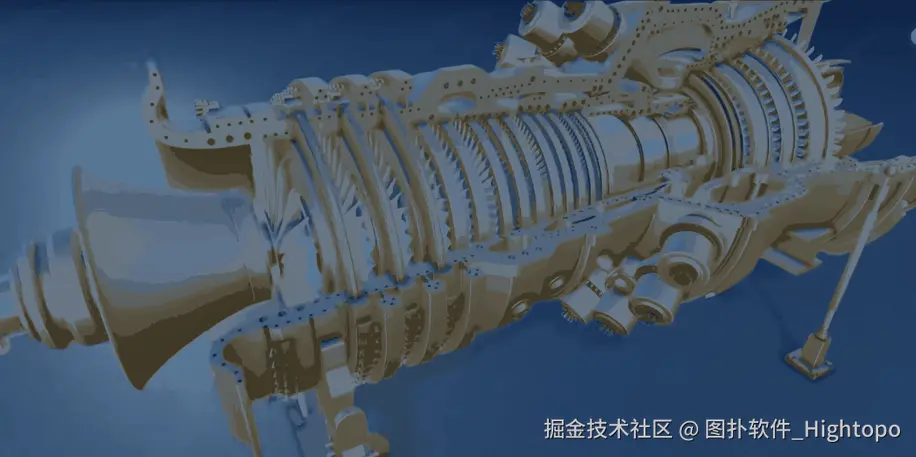

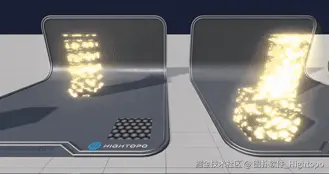

03 HT 框架自定义 Shader 开发

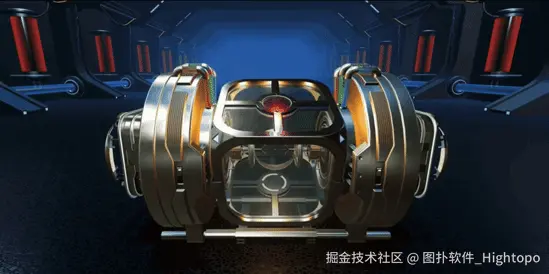

Shader（着色器）可突破固定渲染管线限制，HT 支持自定义顶点着色器（Vertex Shader）与片段着色器（Fragment Shader），实现卡通渲染、溶解、辉光等个性化效果，且 FBX/glTF 模型的适配逻辑统一。
Shader 职责划分
- 顶点着色器： 处理顶点的几何信息，如坐标变换（模型→视图→投影）、法线计算，输出最终屏幕坐标；
- 片段着色器： 处理像素颜色，如纹理采样、光照计算、透明度叠加，决定模型最终视觉呈现。
自定义 Shader 实现流程
格式规范
- 文件后缀： .glsl；
- 代码分隔： 用 // FS 区分顶点着色器与片段着色器；
- 编译选项： 通过 // Hints 指定，如 glsl3（使用 WebGL 2.0 语法）、bloomSelective（支持独立辉光）。
示例（红色纯色 Shader）：
// Hints: glsl3, bloomSelective
// 顶点着色器（处理顶点坐标）
attribute vec3 aPosition; // HT内置：顶点位置
uniform mat4 uModelViewMatrix; // HT内置：模型视图矩阵
uniform mat4 uProjectMatrix; // HT内置：投影矩阵
voidmain() {
// 计算顶点最终屏幕坐标
gl_Position = uProjectMatrix * uModelViewMatrix * vec4(aPosition, 1.0);
}
// FS（分隔标记）
// 片段着色器（处理像素颜色）
uniform vec4 uColor; // 自定义：颜色参数
voidmain() {
gl_FragColor = uColor; // 设像素颜色
}
内置变量（无需手动传递）

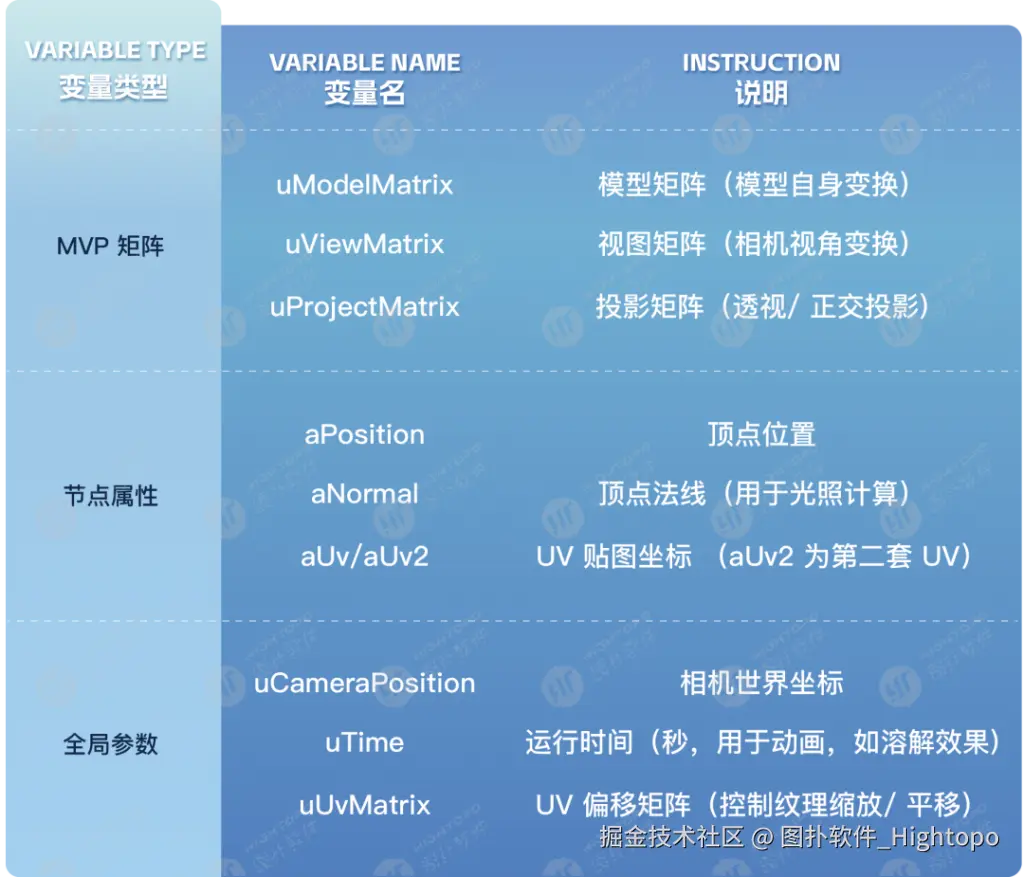

HT 为 Shader 提供丰富内置变量，直接声明即可使用，避免手动传参繁琐，常用变量及作用如下：
Shader 注册与调试
通过 ht.Default.setShader 注册 Shader，支持文件路径或代码字符串，同时提供错误调试工具，便于排查问题：
// 1. 按文件路径注册（复杂Shader，如卡通渲染）
ht.Default.setShader('toonShader', 'assets/shaders/toon.glsl');
// 2. 按代码字符串注册（简单Shader，如红色纯色）
ht.Default.setShader('redShader', `
// Hints: glsl3
attribute vec3 aPosition;
uniform mat4 uModelViewMatrix, uProjectMatrix;
void main() {
gl_Position = uProjectMatrix * uModelViewMatrix * vec4(aPosition, 1.0);
}
// FS
uniform vec4 uColor;
void main() {
gl_FragColor = uColor;
}
`);
// 3. 调试：获取Shader编译错误（若报错）
console.log(ht.Default.getShaderErrorLog());
// 4. 监听Shader加载完成（异步加载时用）
ht.Default.handleShaderLoaded = function(name, resource) {
console.log(`Shader "${name}" 加载完成，可使用`);
};
Shader 使用-结合材质
自定义 Shader 需与材质绑定，通过 type 指定 Shader 名称 / 路径，同时传递自定义参数（uniform），适配所有模型格式：
let redMat = {
type: 'redShader', // 指定已注册的Shader名称
renderMode: 'triangles', // 绘制模式（默认triangles，支持lines/points等）
transparent: false, // 是否透明
cullFace: false, // 是否背面裁切（默认false，复杂模型可设为true优化）
// 自定义uniform参数（传递给Shader的uColor）
uColor: [1, 0, 0, 1] // RGBA：红色不透明
};
// 绑定到节点（FBX/glTF通用）
robot.s('matDef', { "body": redMat });

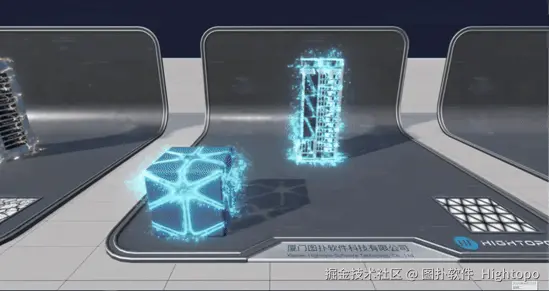

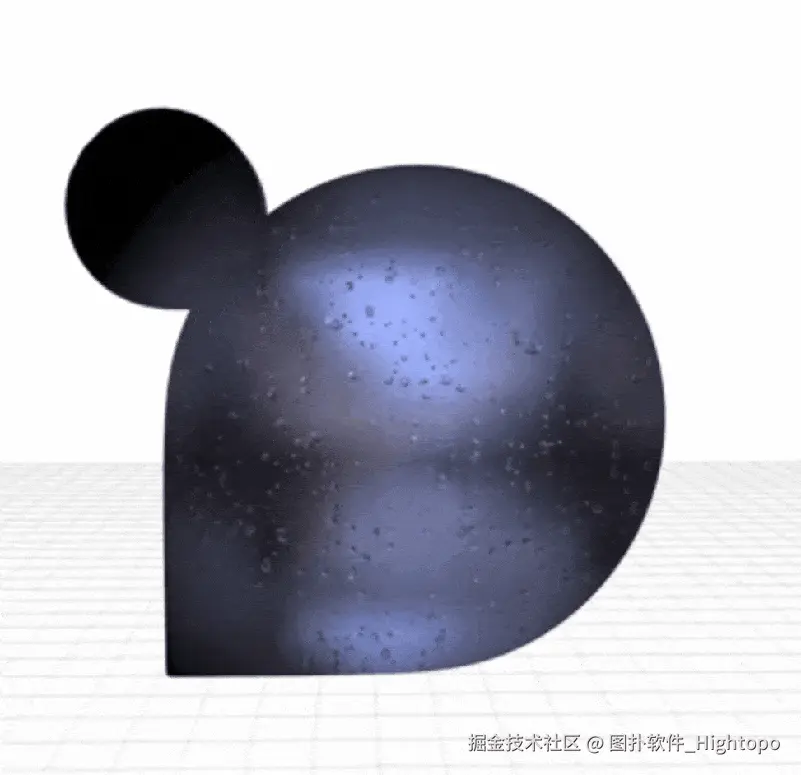

实战案例-溶解效果
通过 uTime（时间）控制纹理采样，实现模型溶解：
1 Shader 代码-溶解核心逻辑
// Hints: glsl3
attribute vec3 aPosition;
attribute vec2 aUv; // UV坐标
uniform mat4 uModelViewMatrix, uProjectMatrix;
uniform float uTime; // 时间参数
uniform sampler2D uNoiseTex; // 噪声纹理
varying vec2 vUv; // 传递UV到片段着色器
voidmain() {
vUv = aUv;
gl_Position = uProjectMatrix * uModelViewMatrix * vec4(aPosition, 1.0);
}
// FS
uniform float uTime;
uniform sampler2D uNoiseTex;
uniform vec4 uDissolveColor; // 溶解边缘颜色
varying vec2 vUv;
voidmain() {
// 采样噪声纹理
float noise = texture2D(uNoiseTex, vUv).r;
// 计算溶解阈值（随时间增加，模型逐渐消失）
float threshold = 0.5 + sin(uTime) * 0.3;
// 溶解逻辑：噪声值小于阈值则丢弃像素
if (noise < threshold) discard;
// 溶解边缘：接近阈值的像素设为边缘色
float edge = smoothstep(threshold, threshold + 0.1, noise);
gl_FragColor = mix(uDissolveColor, vec4(1), edge);
}
2 材质配置
var dissolveMat = {
type: 'dissolveShader',
uNoiseTex: 'assets/textures/noise.png', // 噪声纹理
uDissolveColor: 'rgb(255,85,0)'// 溶解边缘橙红色
};
robot.s('matDef', { "body": dissolveMat });
04 HT 框架技术优势总结
开发效率与工程化能力突出
- 封装底层逻辑： 无需编写骨骼蒙皮、光照计算代码，动画加载 3 步完成，材质与 Shader 配置通过简洁 API 实现，大幅降低 3D 开发技术门槛；
- 复用机制： 材质、Shader 支持全局注册与复用，适配大型项目与团队协作；
- 调试工具： 提供 Shader 编译日志、模型包围盒调试、加载监听等功能，快速定位问题，减少调试时间。
视觉表现力与场景覆盖全面
- 材质覆盖全场景： PBR/Blinn-Phong/litePhong 三级材质体系兼顾真实感与性能；
- 动画控制灵活： 支持播放速度调节、循环模式切换（repeat/once）、多动画切换（如行走→跑步），满足复杂交互需求；
- 自定义渲染无限制： 通过 Shader 实现卡通渲染、溶解、辉光等个性化效果，突破固定渲染管线，适配虚拟展厅、教育仿真等创意场景。
模型格式兼容性与一致性强
- 支持主流 3D 格式： 原生支持 FBX、glTF 2.0、glb 等主流格式；
- 配置逻辑统一： 动画、材质、Shader 在不同格式下接口完全统一，降低跨格式开发与维护成本。
Web 端性能优化到位
- 轻量化渲染： litePhong 材质简化光照计算，Blinn-Phong 模型减少 GPU 负载，适配移动端、嵌入式、低性能设备；
- 资源加载优化： 资源压缩、异步加载、背面裁切、光照烘焙等优化手段完善；
- 渲染效率提升： 复杂数字孪生场景可稳定保持高帧率运行。
总结
