IPSec 协议全栈详解：AH/ESP/IKE 工作机制与 strongSwan 实战

刘马想放假
0 阅读12分钟

摘要：IPSec（Internet Protocol Security）是企业级 VPN 建设的基石技术。本文将从协议栈架构、密钥协商机制、数据包封装格式等多个维度深度解析 IPSec 工作原理，并结合生产环境配置实践。

关键词：IPSec、IKE、ESP、AH、SA、VPN、网络安全

一、IPSec 概述

1.1 什么是 IPSec？

IPSec（Internet Protocol Security）是由 IETF 制定的一套开放的网络安全协议标准，定义在 RFC 4301~4309 系列文档中。它在网络层（OSI 第 3 层）为 IP 通信提供加密、认证和完整性保护，无需修改上层应用即可实现端到端的安全传输。

核心特性：

  • 🔐 机密性：通过加密算法（AES、3DES 等）保护数据内容
  • ✅ 完整性：通过哈希算法（SHA-256、MD5 等）防止数据篡改
  • 🆔 身份认证：验证通信双方身份，防止中间人攻击
  • 🔄 抗重放：序列号机制防止数据包重放攻击

1.2 IPSec 应用场景

场景类型典型应用安全需求
Site-to-Site VPN企业分支机构互联隧道模式、高吞吐量
Remote Access VPN移动办公接入用户认证、动态 IP
Cloud Connect混合云专线备份高可用性、多路径
IoT Secure Link工业设备安全通信低延迟、抗干扰

二、IPSec 协议架构

2.1 协议栈组成

IPSec 不是单一协议，而是由多个协议协同工作的协议族：

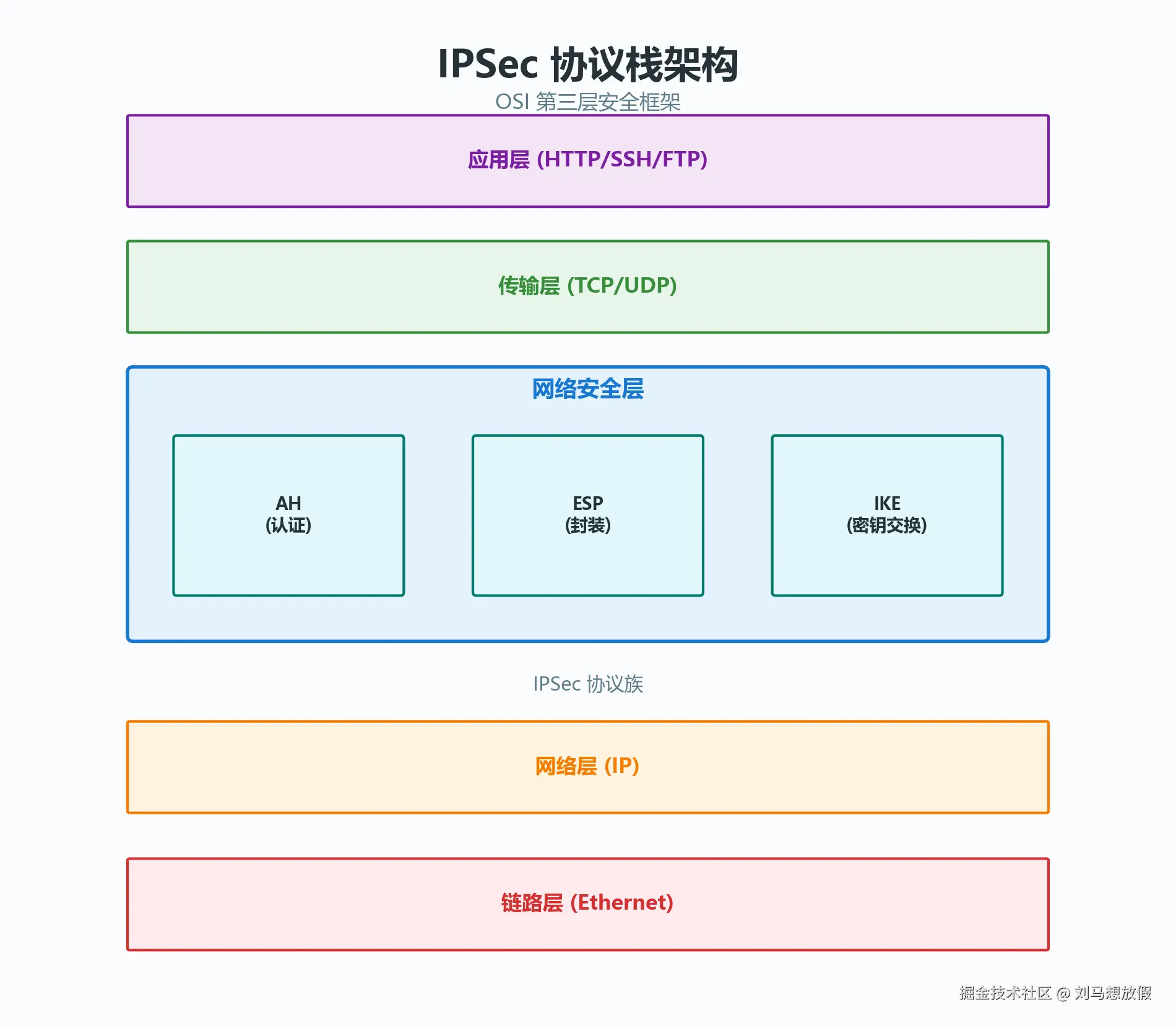

IPSec 协议栈架构

2.2 三大核心协议

2.2.1 AH（Authentication Header，认证头）

协议号：51

AH 提供数据完整性校验和身份认证，但不提供加密。

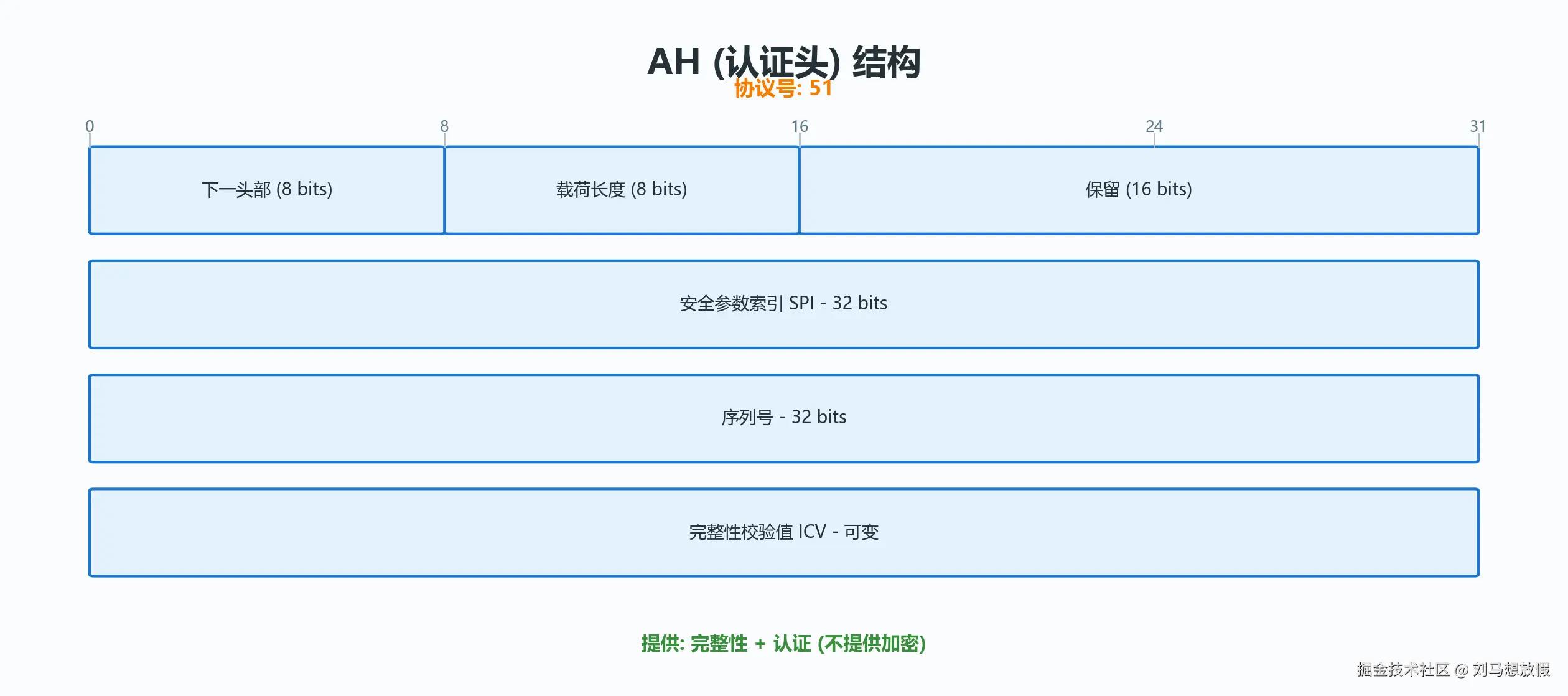

AH 头部结构： AH 头部结构

AH 保护范围：

  • ✅ IP 头部（部分字段除外，如 TTL、Checksum）
  • ✅ AH 头部本身
  • ✅ 上层载荷（TCP/UDP 数据）

⚠️ 注意：由于 AH 保护外层 IP 头，与 NAT 不兼容，实际部署中较少使用。

2.2.2 ESP（Encapsulating Security Payload，封装安全载荷）

协议号：50

ESP 提供加密、完整性校验和身份认证，是 IPSec 最常用的协议。

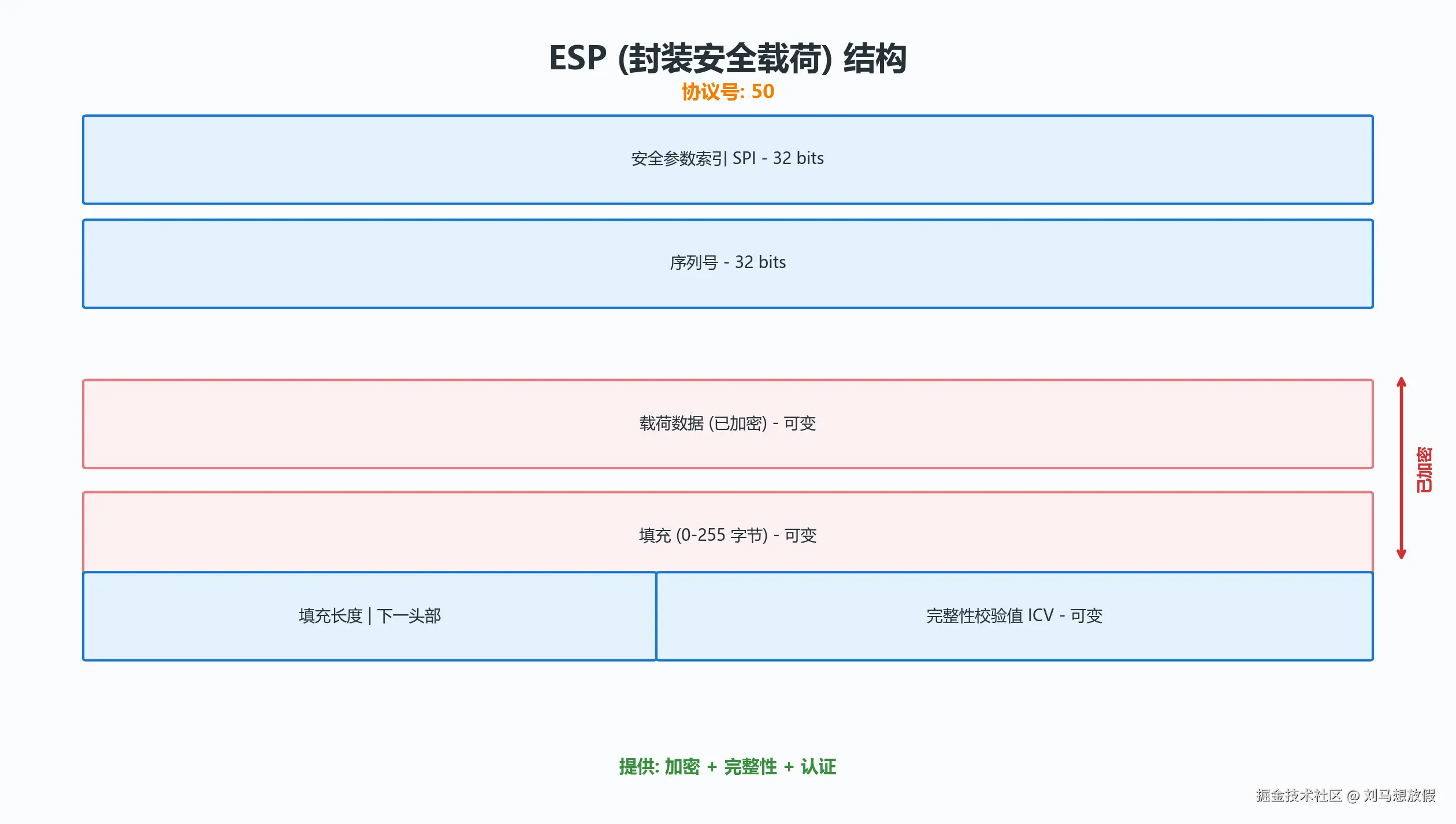

ESP 头部结构： ESP 头部结构

ESP 保护范围（隧道模式）：

  • ❌ 外层 IP 头部（不保护）
  • ✅ ESP 头部
  • ✅ 原始 IP 包（完整加密）
  • ✅ ESP 尾部

2.2.3 IKE（Internet Key Exchange，互联网密钥交换）

UDP 端口：500 (IKE)、4500 (IKE NAT-T)

IKE 负责自动协商和建立安全联盟（SA），目前主流版本是 IKEv2（RFC 7296），IKEv1 定义于 RFC 2409/RFC 4306。

IKE 核心功能：

  1. 双向身份认证（预共享密钥/证书）
  2. 动态密钥生成和更新
  3. SA 生命周期管理
  4. NAT 穿越检测

三、安全联盟（SA）机制

3.1 什么是 SA？

安全联盟（Security Association，SA） 是 IPSec 的基础概念，定义为"发送者和接收者之间共享的安全属性集合"。

每个 SA 由三元组唯一标识：

SA = (SPI, 目标 IP 地址, 安全协议)
  • SPI（Security Parameter Index）：32 位标识符，由接收方分配
  • 目标 IP 地址：SA 的目的端地址
  • 安全协议：AH 或 ESP

3.2 SA 的单向性

IPSec SA 是单向的，双向通信需要两个 SA：

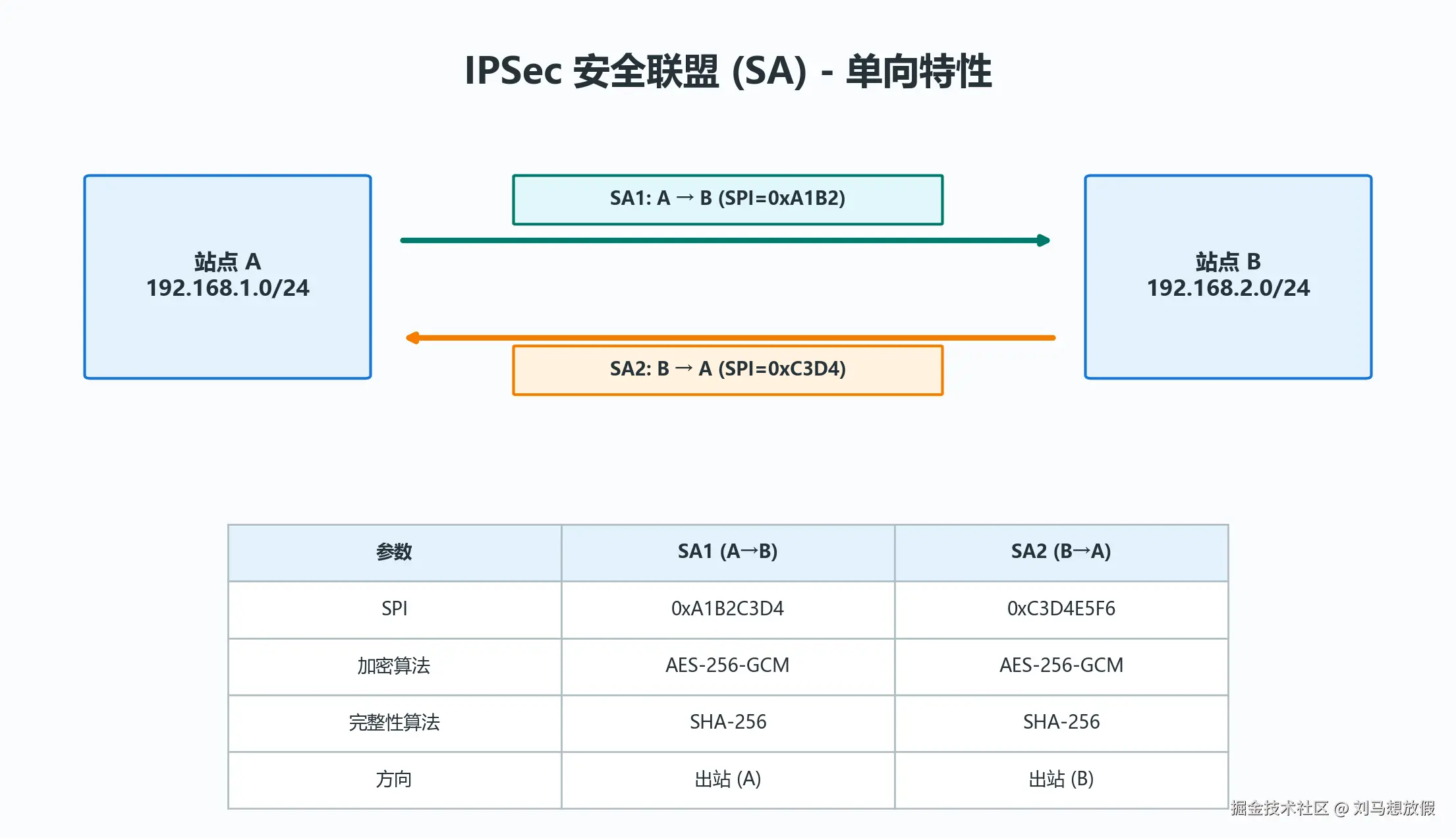

双向 SA 示意图

3.3 SAD 和 SPD

IPSec 维护两个核心数据库：

数据库全称功能
SADSecurity Association Database存储所有活跃 SA 的参数
SPDSecurity Policy Database定义哪些流量需要 IPSec 保护

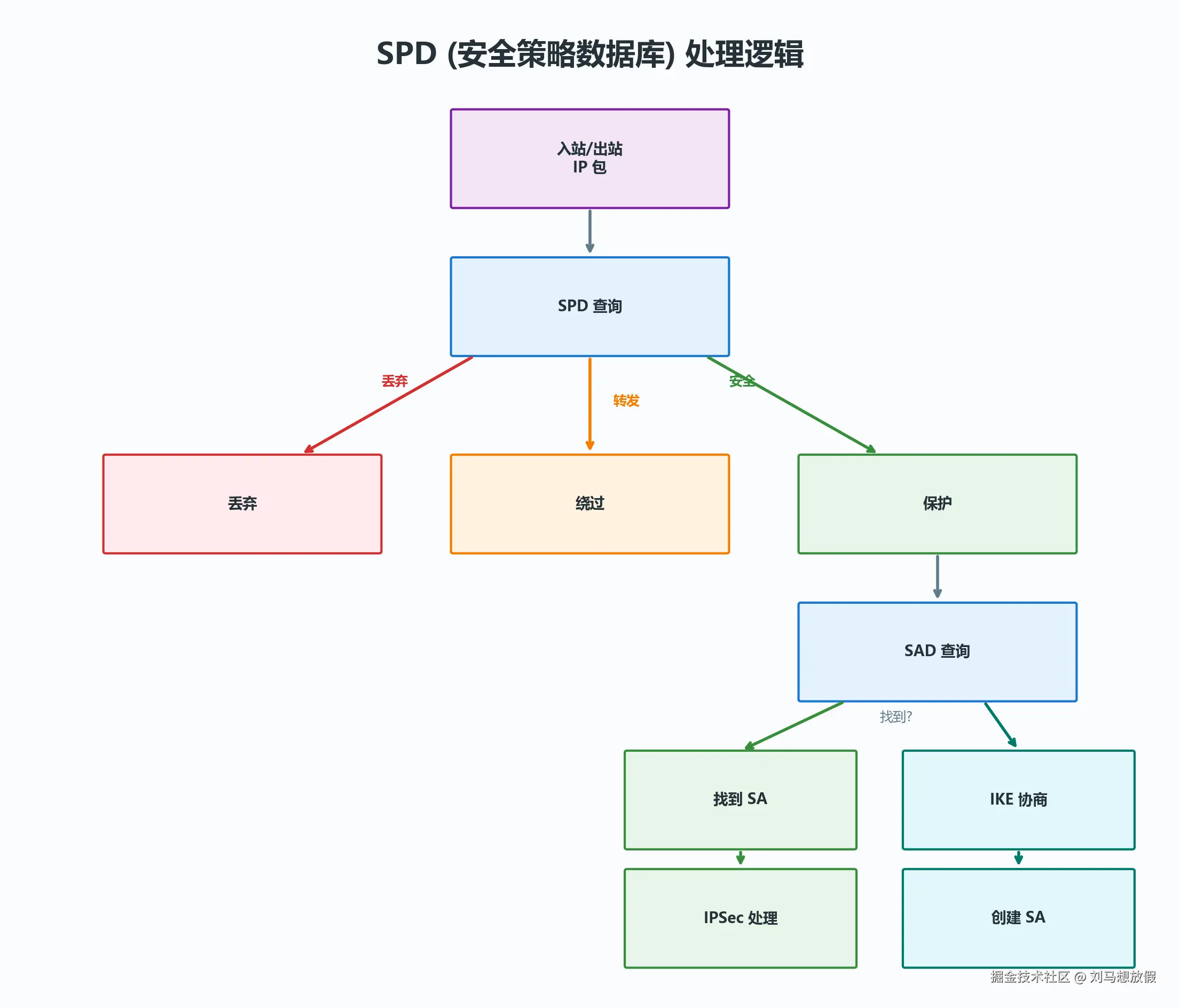

SPD 处理逻辑： SPD 处理逻辑

四、封装模式：隧道模式 vs 传输模式

4.1 传输模式（Transport Mode）

特点：只加密 IP 载荷，保留原始 IP 头

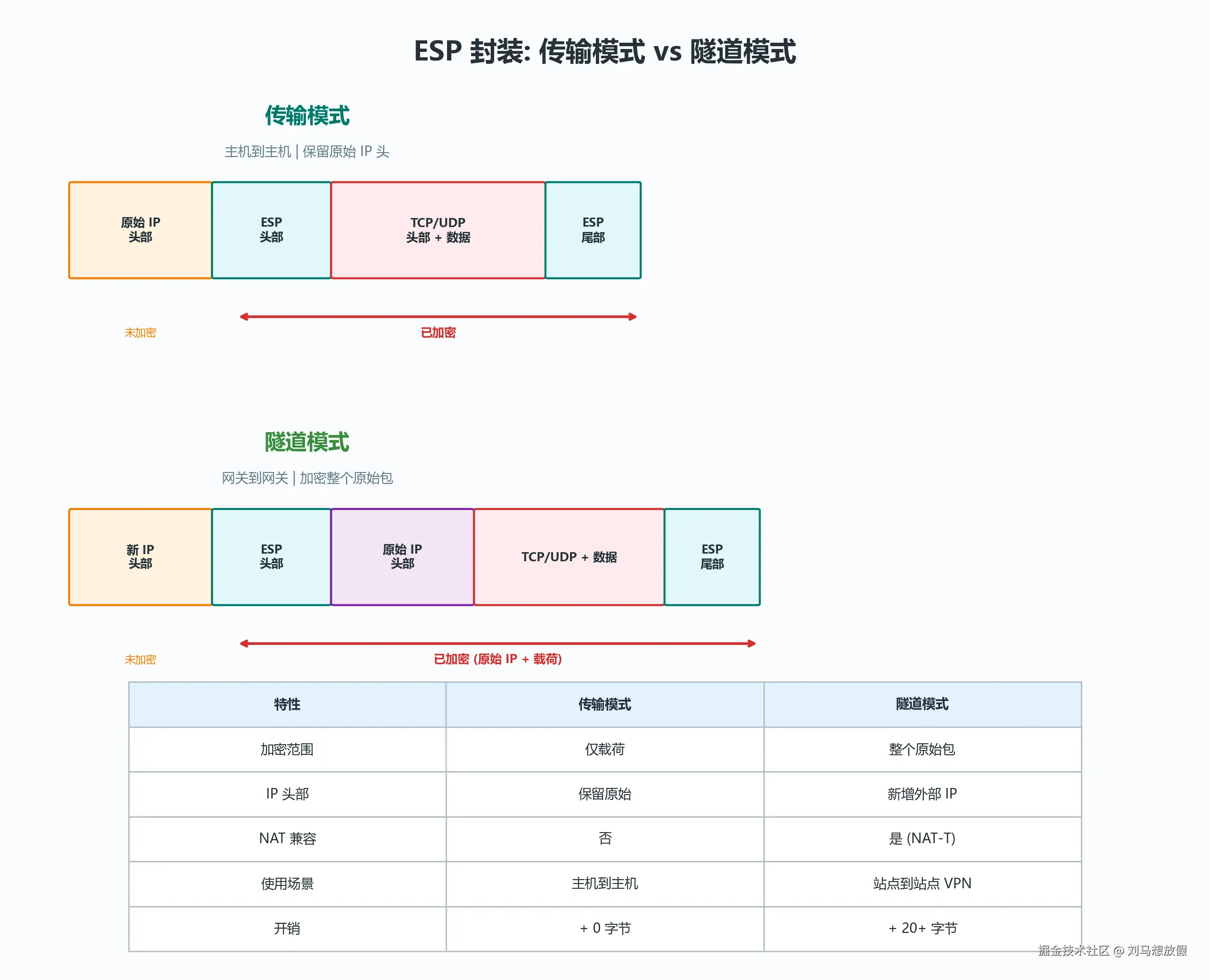

ESP 封装：传输模式 vs 隧道模式

适用场景：

  • ✅ 端到端加密（主机到主机）
  • ✅ 需要保留原始源/目的 IP
  • ❌ 不支持 NAT 穿越

4.2 隧道模式（Tunnel Mode）

特点：加密整个原始 IP 包，添加新 IP 头

适用场景：

  • ✅ Site-to-Site VPN（网关到网关）
  • ✅ Remote Access VPN
  • ✅ 支持 NAT 穿越
  • ✅ 隐藏内部网络拓扑

4.3 模式对比

特性传输模式隧道模式
加密范围仅载荷整个 IP 包
IP 头开销无额外开销增加新 IP 头（20 字节）
NAT 兼容❌ 不支持✅ 支持（NAT-T）
典型应用主机间加密网关间 VPN
路由可见性原始 IP 可见仅网关 IP 可见

五、IKE 密钥协商详解

5.1 IKEv1 两阶段协商

IKEv1 采用两阶段协商模型：

阶段 1：建立 IKE SA（ISAKMP SA）

目标：在网关之间建立安全的控制通道

交换模式：

模式消息数特点
主模式（Main Mode）6 条身份保护，抗 DoS
积极模式（Aggressive Mode）3 条快速，但泄露身份

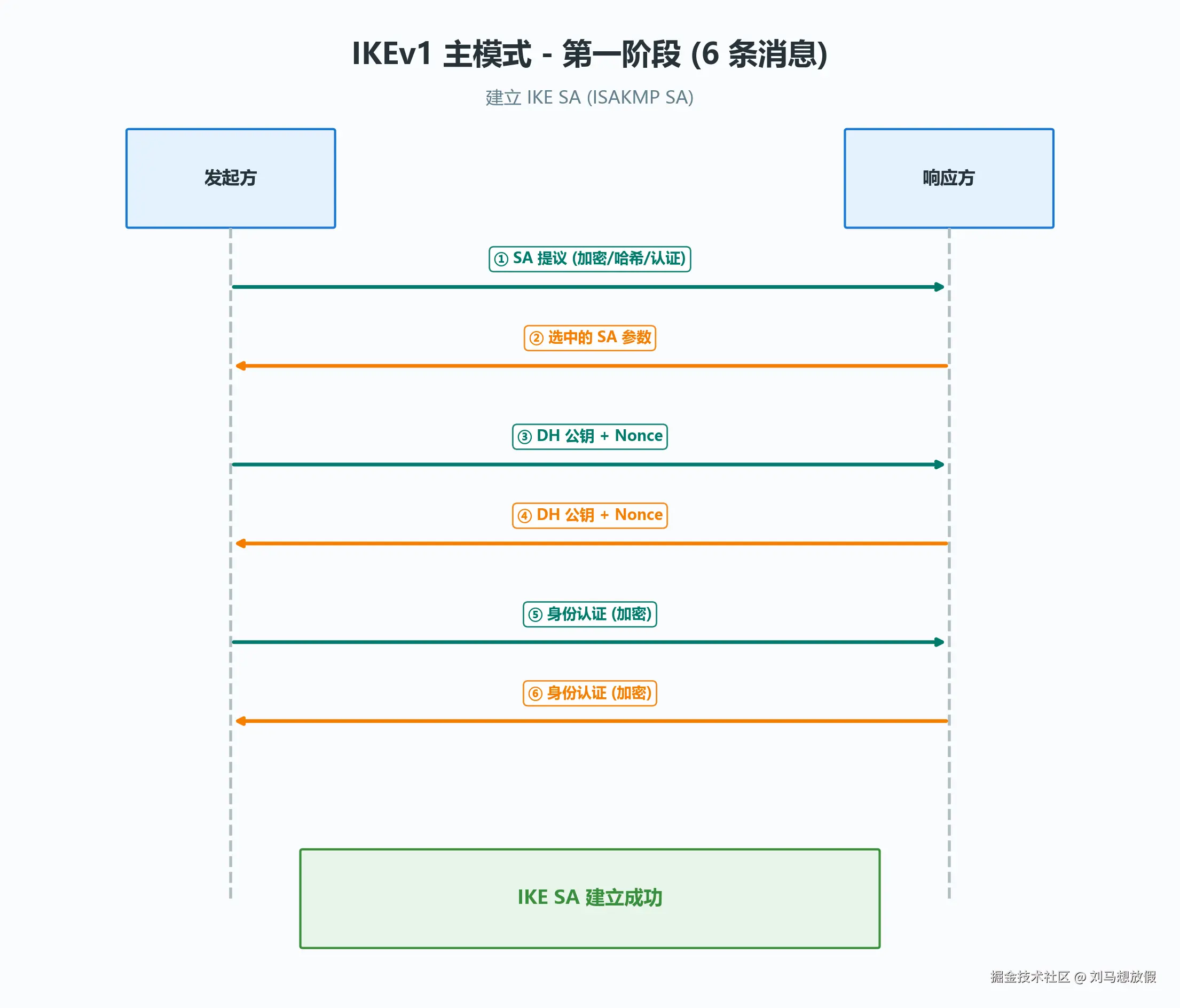

主模式消息流： IKEv1 主模式消息流

阶段 2：建立 IPSec SA（Child SA）

目标：协商实际数据传输的安全参数

快速模式（Quick Mode）：

发起方                              响应方
  │                                    │
  │ ── HASH + SA 提案 + Nonce ──────→ │
  │ ←── HASH + SA 提案 + Nonce ────── │
  │                                    │
  │ ── HASH (确认) ─────────────────→ │
  │                                    │
  ▼                                    ▼
      IPSec SA 建立完成

5.2 IKEv2 简化协商

IKEv2 将协商过程简化为 4 条消息：

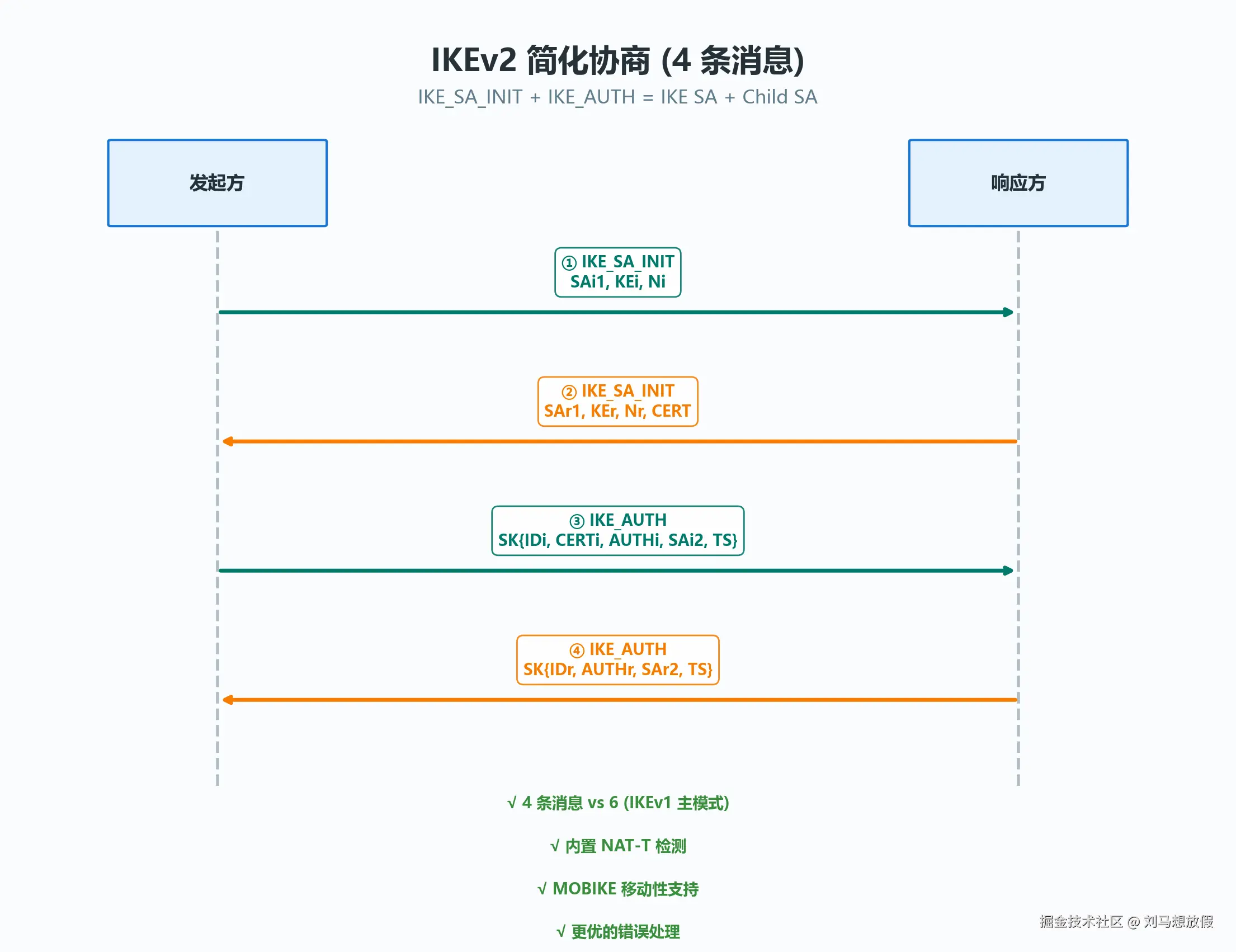

IKEv2 简化协商

IKEv2 改进：

  • ✅ 减少消息往返（4 条 vs 6 条）
  • ✅ 内置 NAT 穿越检测
  • ✅ 支持 MOBIKE（移动多宿主）
  • ✅ 更好的错误处理

5.3 密钥派生过程

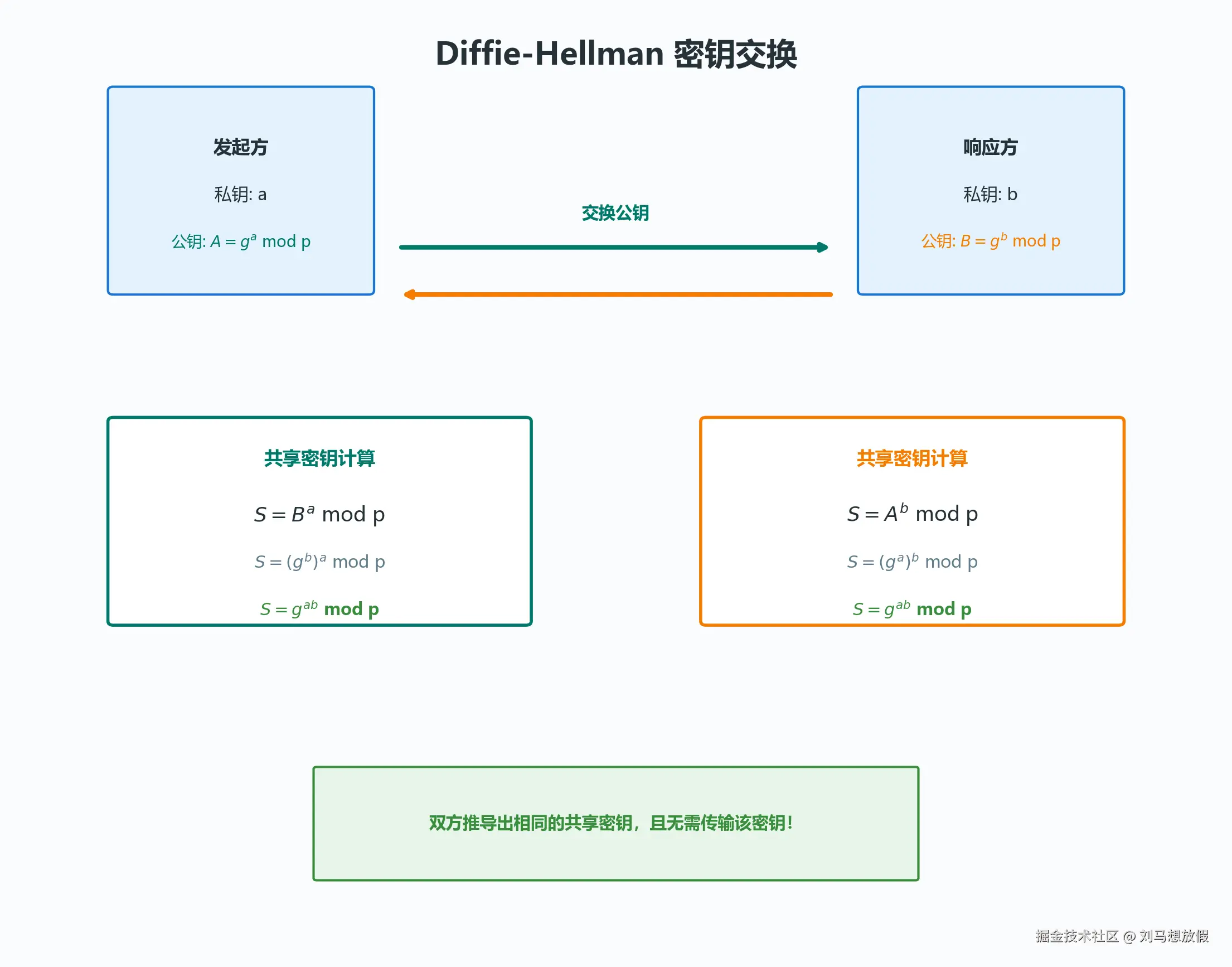

IKE 使用 Diffie-Hellman 算法生成共享密钥：

Diffie-Hellman 密钥交换

派生密钥用途：

  • SK_e：加密密钥（用于 IKE 消息加密）
  • SK_a：认证密钥（用于 IKE 消息完整性）
  • SK_d：派生子密钥（用于 IPSec SA 密钥派生）

六、NAT 穿越（NAT-T）

6.1 问题背景

传统 IPSec 与 NAT 不兼容的原因：

  1. AH 保护 IP 头，NAT 修改 IP 地址导致完整性校验失败
  2. ESP 加密传输层端口，NAT 无法进行端口转换

6.2 NAT-T 解决方案

RFC 3947 定义了 NAT 穿越机制：

检测机制： NAT-T 检测在 IKE_SA_INIT 交换中完成，双方交换 NAT-DETECTION-NONCE 载荷：

  • 比较哈希值判断是否存在 NAT 设备
  • 如发现 NAT，后续通信切换到 UDP 4500 端口

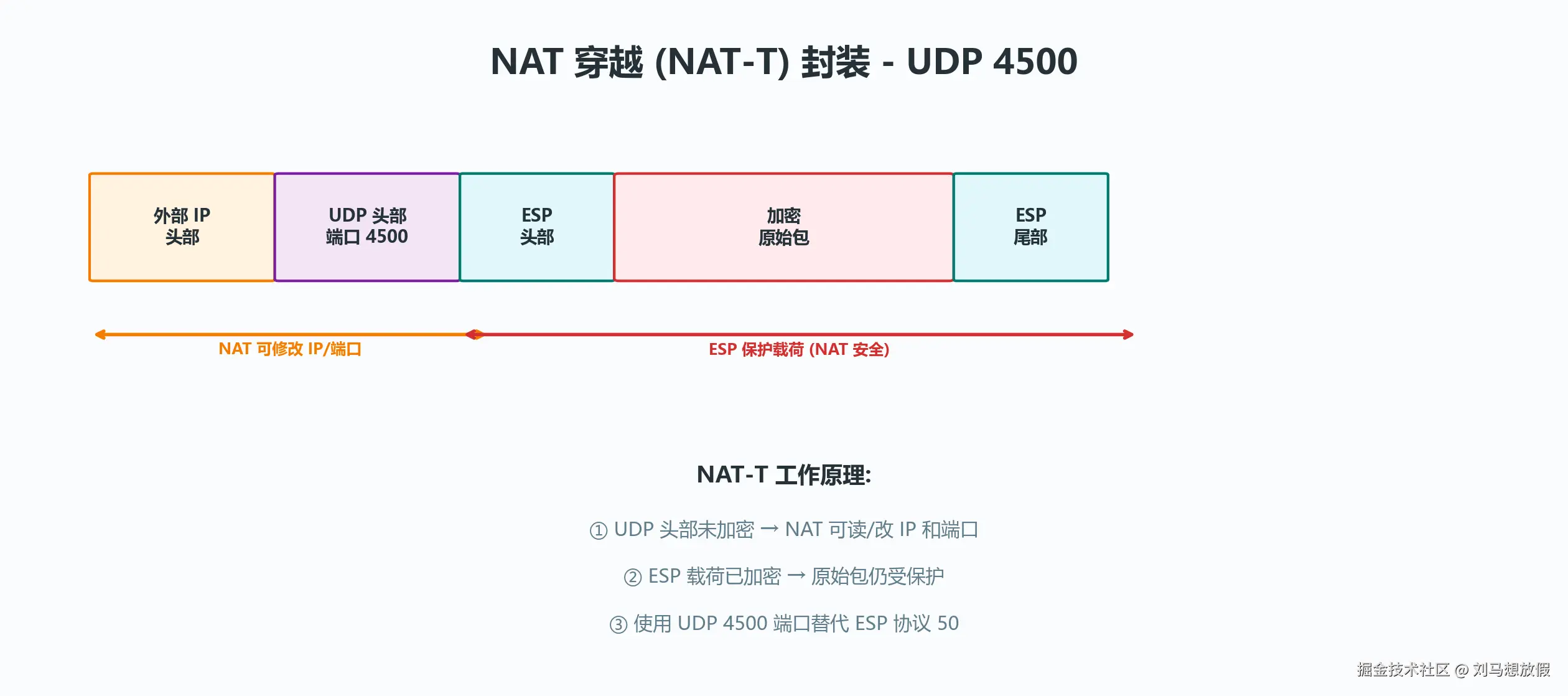

封装机制： NAT-T 封装格式

七、生产环境配置实践

7.1 典型拓扑

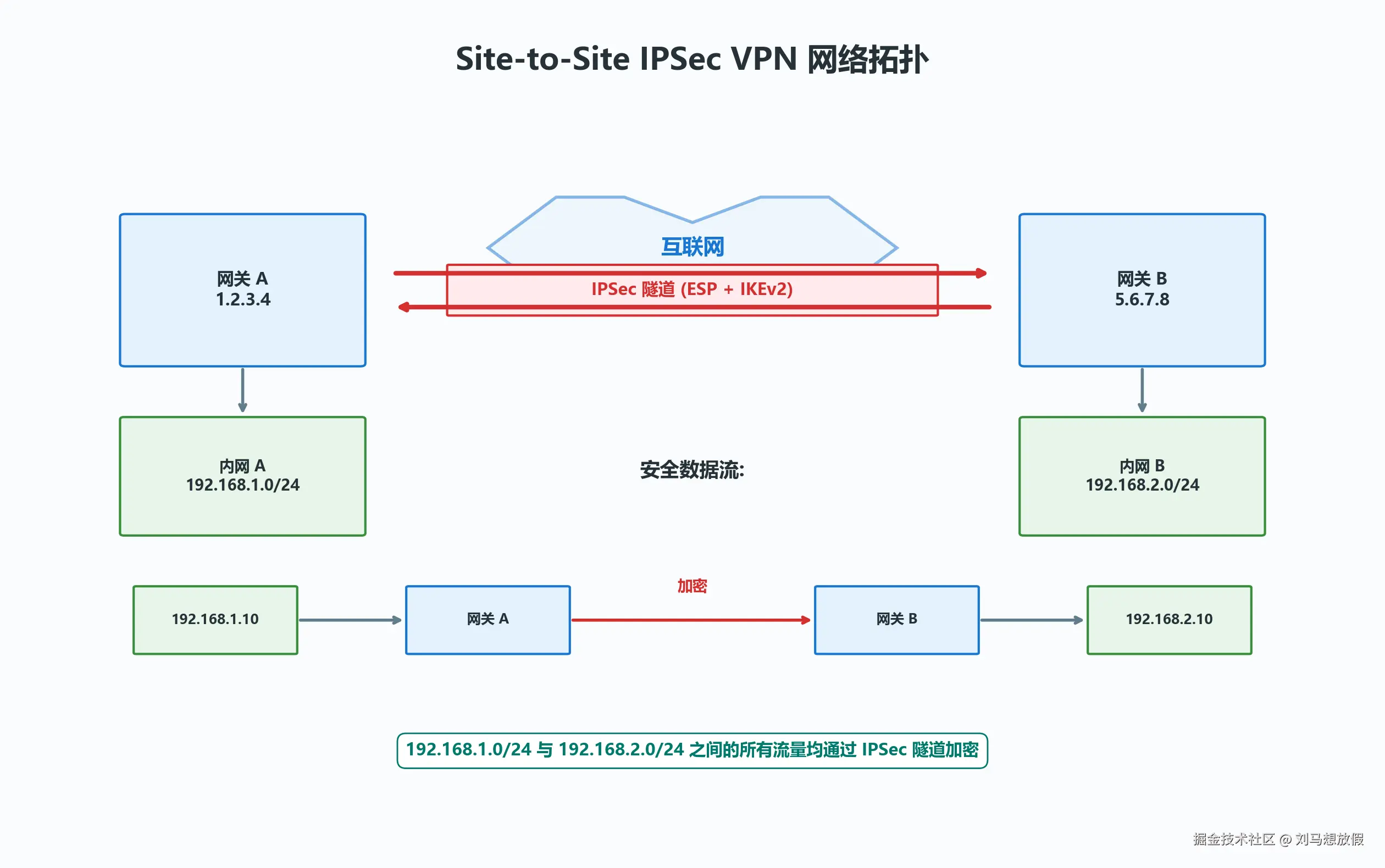

Site-to-Site IPSec VPN 网络拓扑

7.2 Linux strongSwan 完整配置示例

本节提供基于 strongSwan 的完整配置，包含中心端（Hub）和分支端（Branch）的双向配置。

环境信息

角色公网 IP内网网段主机名
中心端（Hub）1.2.3.4192.168.1.0/24vpn-hub
分支端（Branch）5.6.7.8192.168.2.0/24vpn-branch

【中心端】配置步骤

步骤 1：安装 strongSwan

# Ubuntu/Debian
sudo apt-get update
sudo apt-get install -y strongswan strongswan-pki libstrongswan-standard-plugins

# CentOS/RHEL
sudo yum install -y strongswan

步骤 2：配置 /etc/ipsec.conf

# /etc/ipsec.conf - 中心端配置
config setup
    charondebug="ike 2, knl 2, cfg 2"
    uniqueids=never
    strictcrlpolicy=no
    cachecrls=no

# 中心端到分支端的隧道连接
conn hub-to-branch
    type=tunnel
    keyexchange=ikev2
    authby=secret

    # 中心端（本地）配置
    left=1.2.3.4
    leftid=@vpn-hub
    leftsubnet=192.168.1.0/24
    leftfirewall=yes

    # 分支端（远程）配置
    right=5.6.7.8
    rightid=@vpn-branch
    rightsubnet=192.168.2.0/24

    # IKEv2 加密算法（阶段 1）
    ike=aes256gcm16-prfsha256-ecp256!

    # ESP 加密算法（阶段 2）
    esp=aes256gcm16-ecp256!

    # 启用完美前向保密
    dpdaction=clear
    dpddelay=30s
    dpdtimeout=120s

    # 生命周期
    ikelifetime=8h
    lifetime=1h
    rekey=yes
    reauth=no

    # 自动启动
    auto=start

    # 标记连接（用于路由）
    mark=100/0xff

步骤 3：配置 /etc/ipsec.secrets

# /etc/ipsec.secrets - 中心端密钥
: PSK "HubBranch@StrongKey2026!"

步骤 4：配置防火墙（UFW 示例）

# 放行 IPSec 相关端口
sudo ufw allow 500/udp    # IKE
sudo ufw allow 4500/udp   # NAT-T
sudo ufw allow proto esp  # ESP 协议 50
sudo ufw allow proto ah   # AH 协议 51（可选）

# 启用 IP 转发
sudo sysctl -w net.ipv4.ip_forward=1
echo "net.ipv4.ip_forward=1" | sudo tee -a /etc/sysctl.conf

步骤 5：配置路由（可选，用于多分支场景）

# 添加静态路由（如果内网有多个网段）
sudo ip route add 192.168.2.0/24 dev ipsec0

【分支端】配置步骤

步骤 1：安装 strongSwan

# Ubuntu/Debian
sudo apt-get update
sudo apt-get install -y strongswan strongswan-pki libstrongswan-standard-plugins

# CentOS/RHEL
sudo yum install -y strongswan

步骤 2：配置 /etc/ipsec.conf

# /etc/ipsec.conf - 分支端配置
config setup
    charondebug="ike 2, knl 2, cfg 2"
    uniqueids=never
    strictcrlpolicy=no
    cachecrls=no

# 分支端到中心端的隧道连接
conn branch-to-hub
    type=tunnel
    keyexchange=ikev2
    authby=secret

    # 分支端（本地）配置
    left=5.6.7.8
    leftid=@vpn-branch
    leftsubnet=192.168.2.0/24
    leftfirewall=yes

    # 中心端（远程）配置
    right=1.2.3.4
    rightid=@vpn-hub
    rightsubnet=192.168.1.0/24

    # IKEv2 加密算法（阶段 1）
    ike=aes256gcm16-prfsha256-ecp256!

    # ESP 加密算法（阶段 2）
    esp=aes256gcm16-ecp256!

    # 启用完美前向保密
    dpdaction=clear
    dpddelay=30s
    dpdtimeout=120s

    # 生命周期
    ikelifetime=8h
    lifetime=1h
    rekey=yes
    reauth=no

    # 自动启动
    auto=start

    # 标记连接（用于路由）
    mark=100/0xff

步骤 3：配置 /etc/ipsec.secrets

# /etc/ipsec.secrets - 分支端密钥
: PSK "HubBranch@StrongKey2026!"

步骤 4：配置防火墙

# 放行 IPSec 相关端口
sudo ufw allow 500/udp
sudo ufw allow 4500/udp
sudo ufw allow proto esp

# 启用 IP 转发
sudo sysctl -w net.ipv4.ip_forward=1
echo "net.ipv4.ip_forward=1" | sudo tee -a /etc/sysctl.conf

启动与验证

两端执行以下命令：

# 1. 重启 strongSwan 服务
sudo ipsec restart

# 2. 查看连接状态
sudo ipsec status

# 3. 查看详细状态
sudo ipsec statusall

# 4. 查看流量统计
sudo ipsec trafficstatus

# 5. 测试连通性（从中心端 ping 分支端内网）
ping -I 192.168.1.1 192.168.2.1

# 6. 查看日志
sudo tail -f /var/log/charon.log

预期输出示例：

Security Associations (1 up, 0 connecting):

hub-to-branch[1]: ESTABLISHED 2 minutes ago, 1.2.3.4[vpn-hub]...5.6.7.8[vpn-branch]
hub-to-branch{1}:  INSTALLED, TUNNEL, reqid 1, ESP SPIs: c8f3a100_i c2d4b200_o
hub-to-branch{1}:  192.168.1.0/24 === 192.168.2.0/24

多分支扩展配置（中心端）

如果中心端需要连接多个分支，可以在中心端配置多个 conn：

# /etc/ipsec.conf - 中心端多分支配置

conn hub-to-branch1
    type=tunnel
    keyexchange=ikev2
    authby=secret

    left=1.2.3.4
    leftid=@vpn-hub
    leftsubnet=192.168.1.0/24

    right=5.6.7.8
    rightid=@vpn-branch1
    rightsubnet=192.168.2.0/24

    ike=aes256gcm16-prfsha256-ecp256!
    esp=aes256gcm16-ecp256!
    auto=start
    mark=101/0xff

conn hub-to-branch2
    type=tunnel
    keyexchange=ikev2
    authby=secret

    left=1.2.3.4
    leftid=@vpn-hub
    leftsubnet=192.168.1.0/24

    right=9.10.11.12
    rightid=@vpn-branch2
    rightsubnet=192.168.3.0/24

    ike=aes256gcm16-prfsha256-ecp256!
    esp=aes256gcm16-ecp256!
    auto=start
    mark=102/0xff

对应的密钥配置：

# /etc/ipsec.secrets
: PSK "HubBranch1@Key2026!"
: PSK "HubBranch2@Key2026!"

7.3 故障排查命令汇总

strongSwan 状态检查

ipsec status          # 查看连接状态
ipsec statusall       # 详细状态信息
ipsec trafficstatus   # 流量统计

IKE SA 和 Child SA 信息

ipsec statusall | grep -A 20 "Security Associations"

查看日志

tail -f /var/log/charon.log

重启 IPSec 服务

ipsec restart

强制重新协商

sudo ipsec initiate site-to-site --rekey

八、性能优化建议

8.1 加密算法选择

算法安全性性能推荐场景
AES-GCM-256⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐现代硬件（支持 AES-NI）
AES-CBC-256⭐⭐⭐⭐⭐⭐⭐⭐⭐通用场景
ChaCha20-Poly1305⭐⭐⭐⭐⭐⭐⭐⭐⭐⭐移动设备、无 AES-NI
3DES⭐⭐⭐⭐遗留系统兼容
DES❌⭐⭐⭐已废弃，禁用

8.2 PFS（完美前向保密）

建议配置：

# IKEv2 启用 PFS
ike=aes256gcm16-prfsha256-ecp256!
esp=aes256gcm16-ecp256!
# DH Group 14 (2048-bit) 或更高

PFS 优势：

  • ✅ 即使长期密钥泄露，历史会话仍安全
  • ✅ 每次 Child SA 重新协商生成新密钥
  • ⚠️ 增加 CPU 开销（额外 DH 交换）

8.3 生存时间（Lifetime）设置

# 推荐配置
ikelifetime=8h      # IKE SA 生命周期
lifetime=1h         # IPSec SA 生命周期
rekeymargin=9m      # 提前 9 分钟重新协商

设置原则：

  • 短 lifetime → 更高安全性，更多协商开销
  • 长 lifetime → 更低开销，密钥暴露风险增加
  • 生产环境建议：IKE SA 8h，IPSec SA 1h

九、安全加固建议

9.1 最小化配置

# ❌ 避免弱算法
ike=3des-md5-modp1024!  # 已破解，禁用

# ✅ 使用强算法
ike=aes256gcm16-prfsha256-ecp256!
esp=aes256gcm16-ecp256!

9.2 预共享密钥管理

密钥强度要求：

  • 长度 ≥ 20 字符
  • 包含大小写字母、数字、特殊字符
  • 定期轮换（建议 90 天）
  • 不同隧道使用不同密钥

生成强密钥：

# Linux 生成随机密钥
openssl rand -base64 32

# 输出示例：Kj8mN2pQ5rT9vW3xY7zA1bC4dE6fG0hI

9.3 防重放攻击

确保启用序列号检查：

# strongSwan 默认启用
# 检查配置
grep -i replay /etc/ipsec.conf

9.4 日志与监控

关键监控指标：

  • IKE 协商失败次数
  • IPSec SA 状态变化
  • 加密/解密数据包计数
  • 完整性校验失败计数

告警阈值建议：

  • IKE 失败 > 10 次/分钟 → 可能遭受暴力破解
  • 完整性失败 > 0 → 可能存在中间人攻击

十、常见问题 FAQ

Q1: IPSec 隧道建立成功但无法 ping 通？

排查步骤：

  1. 检查两端 ACL/感兴趣流配置是否对称
  2. 验证路由表，确保回程路由正确
  3. 检查防火墙是否放行 ESP (协议 50) 或 UDP 4500
  4. 确认 NAT 设备正确配置了 IPSec Passthrough

Q2: 隧道频繁断开重连？

可能原因：

  • DPD（Dead Peer Detection）超时设置过短
  • 网络不稳定导致 keepalive 丢失
  • SA lifetime 设置过短

解决方案：

# 调整 DPD 参数
dpddelay=30s
dpdtimeout=120s
dpdaction=hold  # 或 clear/restart

Q3: 如何通过 NAT 设备建立 IPSec？

必须条件：

  1. 使用 ESP（不能用 AH）
  2. 启用 NAT-T（UDP 4500）
  3. 防火墙放行 UDP 500 和 4500

Q4: IKEv1 还是 IKEv2？

推荐 IKEv2，原因：

  • ✅ 更少的消息往返（建立更快）
  • ✅ 内置 NAT-T 支持
  • ✅ 更好的移动性支持（MOBIKE）
  • ✅ 更健壮的错误处理
  • ⚠️ 仅在不支持 IKEv2 的老旧设备上使用 IKEv1

十一、总结

IPSec 作为成熟的网络层安全协议，在企业 VPN 建设中仍占据重要地位。理解其核心机制对于正确配置和故障排查至关重要：

核心要点回顾：

  1. 协议选择：优先使用 ESP + IKEv2，避免 AH
  2. 封装模式：Site-to-Site 用隧道模式，主机间用传输模式
  3. 算法强度：AES-GCM-256（加密 + 认证）+ PRF-SHA256 + DH Group 14+
  4. 密钥管理：启用 PFS，定期轮换预共享密钥
  5. NAT 穿越：确保启用 NAT-T，放行 UDP 4500

随着零信任架构和 SASE 的兴起，IPSec 也在与新技术融合。掌握 IPSec 原理，将为理解现代网络安全架构打下坚实基础。

参考文献

  1. RFC 4301 - Security Architecture for the Internet Protocol
  2. RFC 4303 - IP Encapsulating Security Payload (ESP)
  3. RFC 4302 - IP Authentication Header (AH)
  4. RFC 7296 - Internet Key Exchange Protocol Version 2 (IKEv2)
  5. RFC 2409/RFC 4306 - The Internet Key Exchange (IKEv1)
  6. RFC 3947 - Negotiation of NAT-Traversal in the IKE
  7. strongSwan Documentation - docs.strongswan.org/
