在“新型电力系统”和“数字电网”建设的浪潮下，电力远动终端（RTU）作为电网自动化的“神经末梢”，其稳定性和可靠性是整个电网安全运行的基石。从风光无限的戈壁，到人迹罕至的山巅，RTU在严苛的环境中7x24小时不间断地执行着数据采集、远程控制和故障信息上报的使命。每一次遥测数据的失真、遥控指令的丢失，或是一次意外掉电后的关键数据损毁，都可能引发连锁反应，威胁电网的安全稳定。因此，承载着系统程序、配置参数和海量监测数据的存储单元，必须具备工业级的坚固与可靠。
传统的存储方案在面对电力行业极端的温差、强电磁干扰和频繁的电网波动时，往往显得力不从心。为应对这一挑战，本文将深入介绍一套基于国产高性能主控GD32F450IGH6与CS创世工业级SD NAND存储芯片（CSNP4GCR01-DPW）构建的高可靠性电力RTU解决方案。该方案旨在为智能电网的端侧设备提供一个稳定、长寿、易于集成且具备成本优势的存储核心，确保每一次数据交换都精准无误，守护电网的“最后一公里”。
🎯 一、应用产品介绍：电力远动终端RTU——电网的智能感知单元

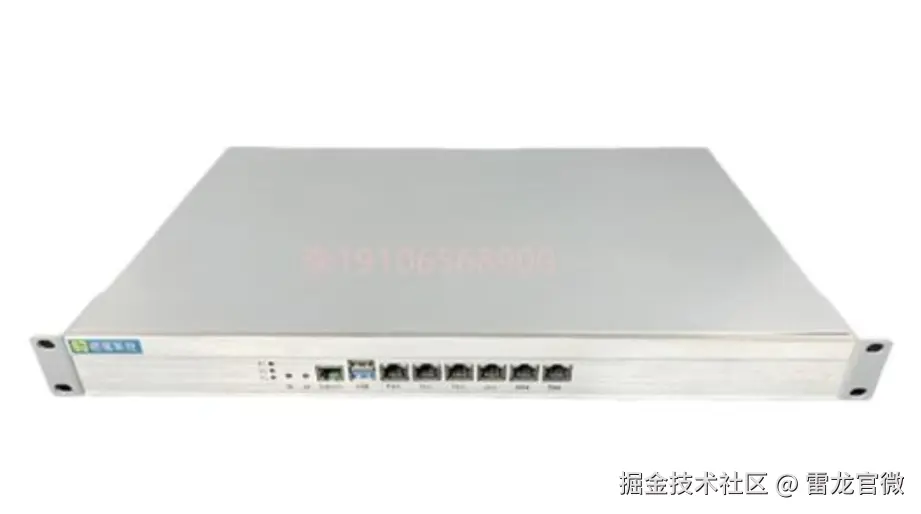

电力远动终端（RTU），是安装在远程现场（如变电站、配电房、杆塔等）的智能设备，是连接主站调度系统与现场电力设备之间的桥梁。其核心任务是实现“四遥”功能：
遥测(Telemetry)：采集电压、电流、功率等模拟量。
遥信(Telesignaling)：采集开关位置、保护装置状态等开关量。
遥控(Telecontrol)：执行主站下发的合闸、分闸等操作指令。
遥调(Teleregulation)：执行主站下发的对设备定值的调整指令。
在如此关键的角色定位下，RTU对内部存储芯片的需求是极致且多维度的：
（一）绝对的稳定性与数据安全性
这是压倒一切的首要需求。RTU中存储着运行固件、电网配置参数、历史数据和重要的事件顺序记录（SOE）。这些数据一旦丢失或错乱，将导致故障无法追溯，甚至引发调度误判。电力现场充斥着强电磁干扰、剧烈的温湿度变化和不可预知的电源浪涌，存储芯片必须具备“金刚不坏之身”，在任何恶劣环境下都能确保数据万无一失。
（二）长效的耐用性与擦写寿命
电力设备的设计使用年限通常长达十年以上。在此期间，RTU需要不间断地记录运行日志、告警信息和历史数据曲线。这种高频率、长时间的持续写入操作，对存储芯片的擦写（P/E）寿命提出了极高的要求，必须能够承受长年累月的读写磨损。
（三）足够的读写速度
当电网发生故障时，RTU需要在极短时间内（毫秒级）捕获并存储故障瞬间的波形数据，这对存储芯片的写入速度是一大考验。同时，系统启动或远程调取历史数据时，快速的读取速度能显著提升设备响应和运维效率。

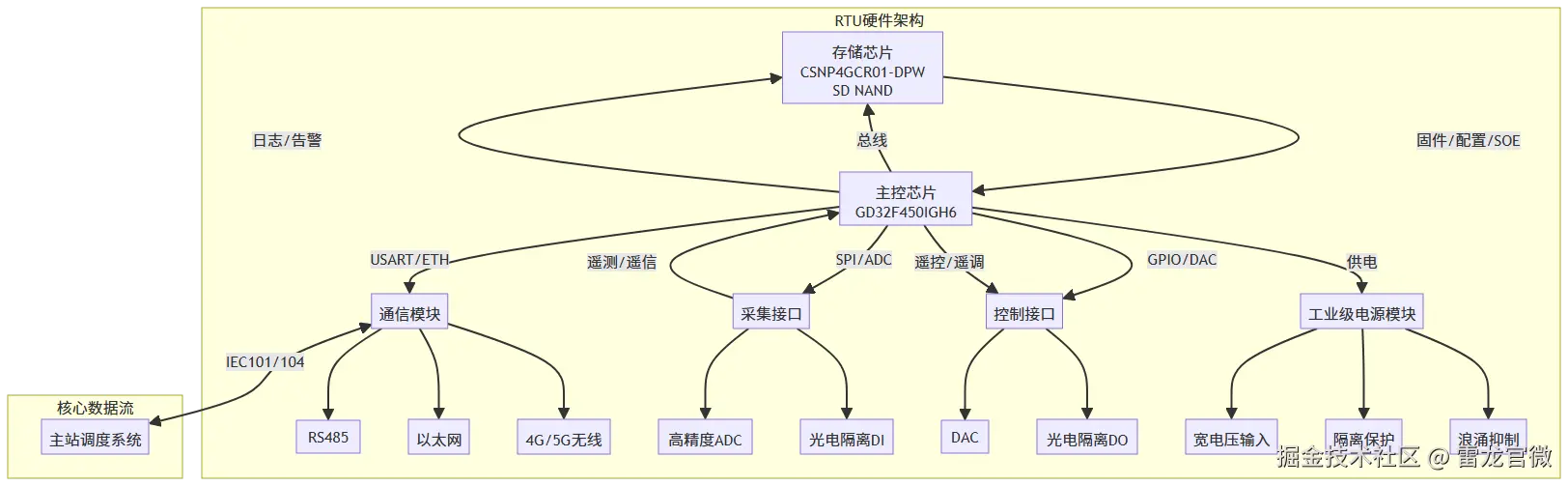

🎯 二、技术方案介绍：构建稳定而敏锐的感知核心
为了打造一款能够胜任严苛电力环境的高性能RTU，我们设计的技术方案，每一个环节都以“高可靠性”为最高准则。
主控芯片（大脑）：选用兆易创新（GigaDevice）的GD32F450IGH6系列高性能MCU。它为复杂的协议处理和数据运算提供了强大的算力支持。
存储芯片（记忆库）：采用CS创世SD NAND（CSNP4GCR01-DPW）。它并非简单的存储介质，而是整个RTU系统数据安全的“定海神针”，其工业级的特性与RTU的需求完美契合。
通信模块：集成RS485、以太网、4G/5G无线通信等多种接口，确保与调度主站的通信稳定可靠，支持IEC101/104等标准电力规约。
电源模块：设计宽电压输入、带隔离和多重保护的工业级电源，有效抵抗电网的浪涌和瞬时掉电冲击。
采集与控制接口：高精度的ADC/DAC以及带光电隔离的DI/DO电路，保证信号采集的准确性和控制输出的安全性。
🎯 三、核心技术模块深度 剖析

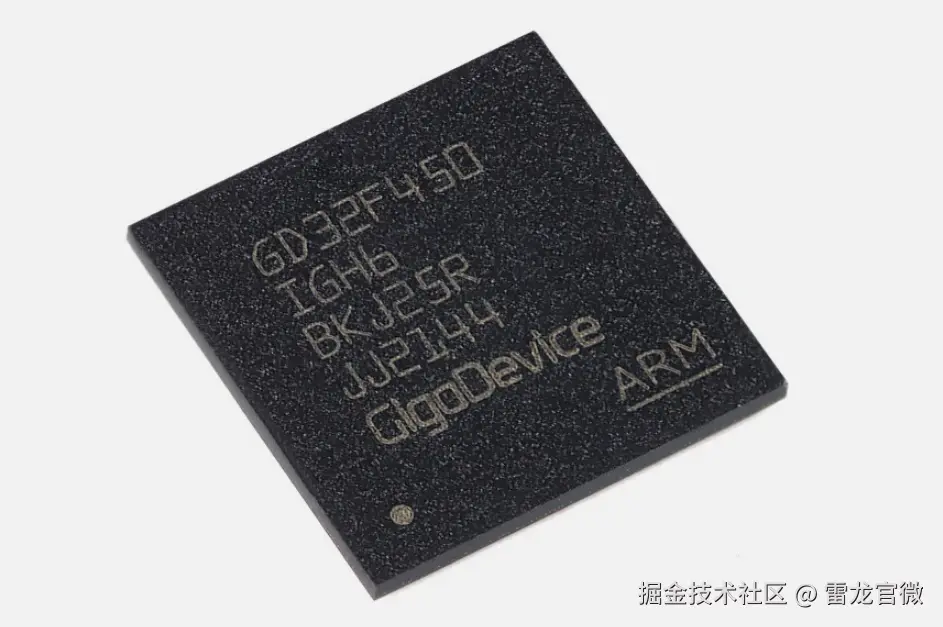

（一）主控芯片“大脑”：GD32F450IGH6
本方案的控制核心——GD32F450IGH6，是一款基于ARM® Cortex®-M4内核的32位高性能微控制器。其主频高达200MHz，内置FPU（浮点运算单元）和DSP指令集，为RTU实现复杂的电力参数计算、故障录波算法以及多种通信协议栈提供了强劲的性能保障。
该MCU拥有丰富的外设资源，包括多个高速ADC、CAN、USART等。至关重要的是，GD32F450IGH6芯片内部集成了一个高性能的SDIO接口，能够以4位模式高速运行。这使其可以与CS创世SD NAND芯片实现无缝的硬件直连，为核心固件和海量监测数据的快速、稳定读写提供了高效的硬件通道，是构建高可靠存储系统的理想前提。

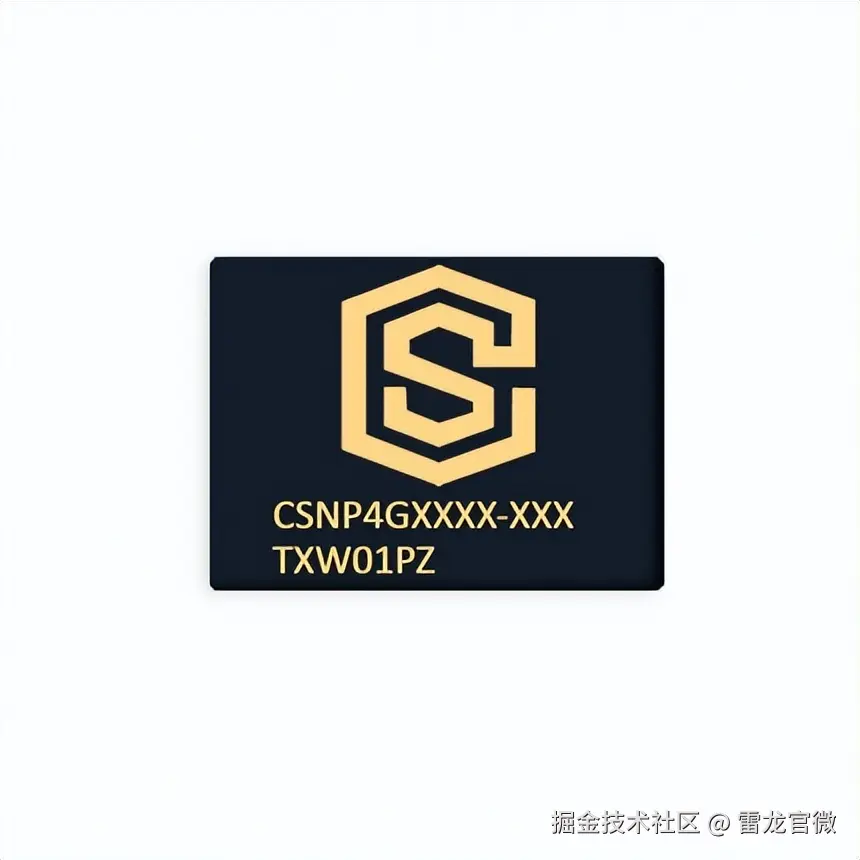

（二）存储芯片“基石”：CS创世 CSNP4GCR01-DPW
在RTU中，如果说主控是发布命令的“大脑”，那么存储芯片就是承载规约和历史的“黑匣子”。它的任何一丝不稳，都将导致整个系统的“失忆”或“错乱”。本方案采用的CS创世CSNP4GCR01-DPW，正是为杜绝此类风险而生的工业级嵌入式存储“重器”。
它是一款集成了主控和高品质NAND Flash晶圆，并内置强大固件算法的贴片式存储设备。其容量为4Gb (512MB)，采用LGA-8封装。在RTU这个要求极致可靠的场景中，它的优势被发挥得淋漓尽致：
1. 专为严苛电力环境打造的可靠性
RTU的工作环境是对存储芯片的终极考验。CS创世SD NAND通过软硬结合的方式提供了无懈可击的防护。

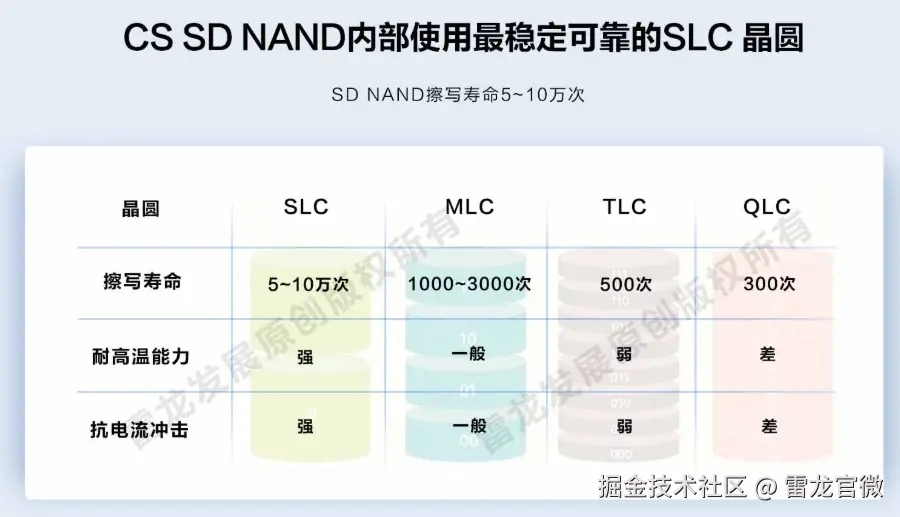

硬件上，它采用SLC NAND晶圆，理论擦写寿命高达5~10万次，是普通消费级存储卡的数十倍，完全满足RTU长达十数年的数据记录需求。同时，它支持-40℃至+85℃的宽温工作范围，从容应对户外四季的严寒酷暑。

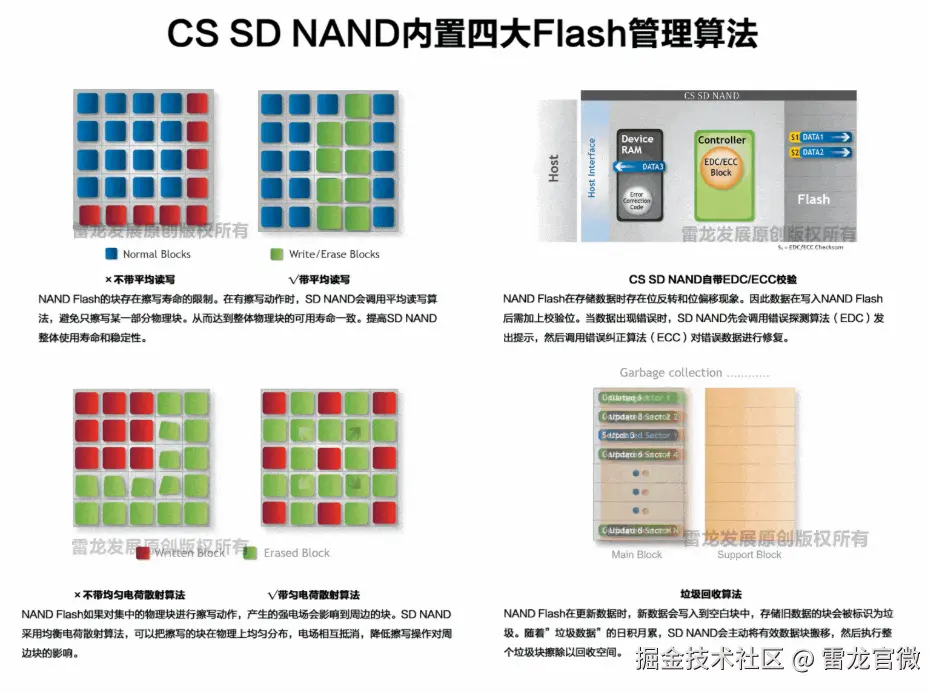

软件上，其内置的固件才是真正的“护城河”，包含了四大核心管理算法：平均读写算法主动均衡闪存磨损，延长整体寿命；EDC/ECC纠错算法能像“巡检员”一样实时修复因干扰产生的“位翻转”，保障数据准确性；均衡电荷散射算法避免了局部擦写对邻近数据块的影响；垃圾回收机制则保证了长期运行后的性能不掉速。这一整套机制，使其通过了严酷的10k次随机掉电高低温冲击测试，确保了在电网频繁启停或意外断电时，核心数据固若金汤。
2. 大幅提升生产效率与产品结构强度的“智造”优势
对于RTU设备制造商而言，生产效率和产品可靠性同等重要。
“免驱动”设计：CS创世SD NAND遵循标准SD 2.0协议，对上层系统呈现为一个标准的SD卡。这意味着研发工程师无需为其编写任何复杂的底层驱动，可以直接利用GD32官方提供的标准SDIO驱动库进行开发，极大地缩短了产品上市周期。
LGA-8贴片封装：它可通过SMT设备进行自动化高速贴装，这彻底取代了传统TF卡座需要人工插件、占用PCB空间大、且在振动环境下易接触不良的弊端。对于需要长期部署在户外的RTU而言，一个牢固的焊点连接从物理上根绝了因接触问题导致的故障，显著提升了整机的可靠性和抗振动能力。
3. 兼顾成本与供应链安全的“战略级”价值
在保证了远超TF卡的工业级可靠性的同时，CS创世SD NAND的成本却远低于同等规格的eMMC方案，为客户提供了极具吸引力的高性价比选择。在当前日益强调关键基础设施供应链自主可控的背景下，选择像CS创世这样的国产优秀存储方案，不仅是技术和成本上的考量，更是一项保障电力系统长期稳定运行的战略决策。
🎯 四、存储芯片实测表现
为了直观地验证CSNP4GCR01-DPW芯片在数据交换上的性能，我们对其进行了基准测试。这项测试的结果，直接关系到RTU记录故障波形的速度和后台数据归档的效率。
（一）读写性能测试

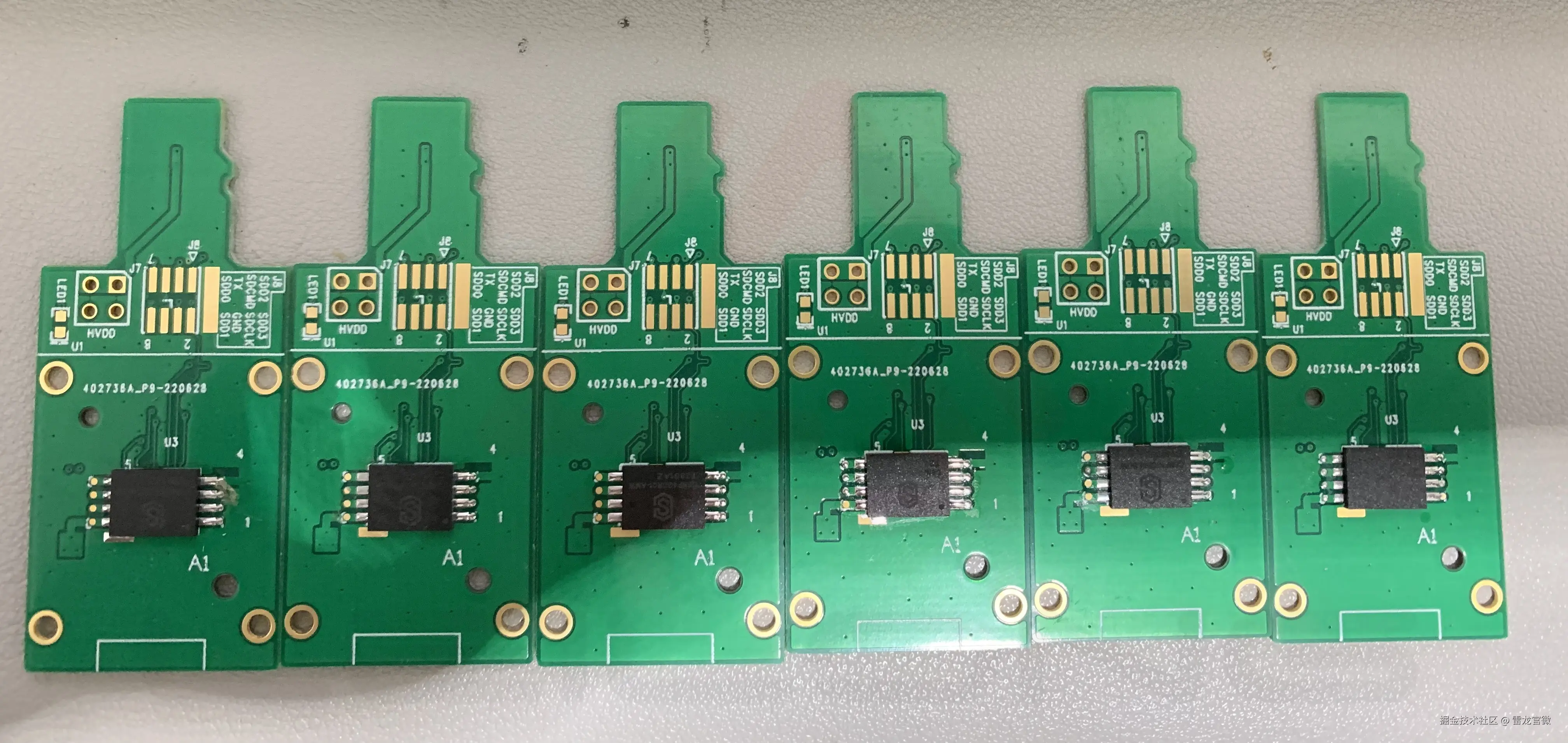

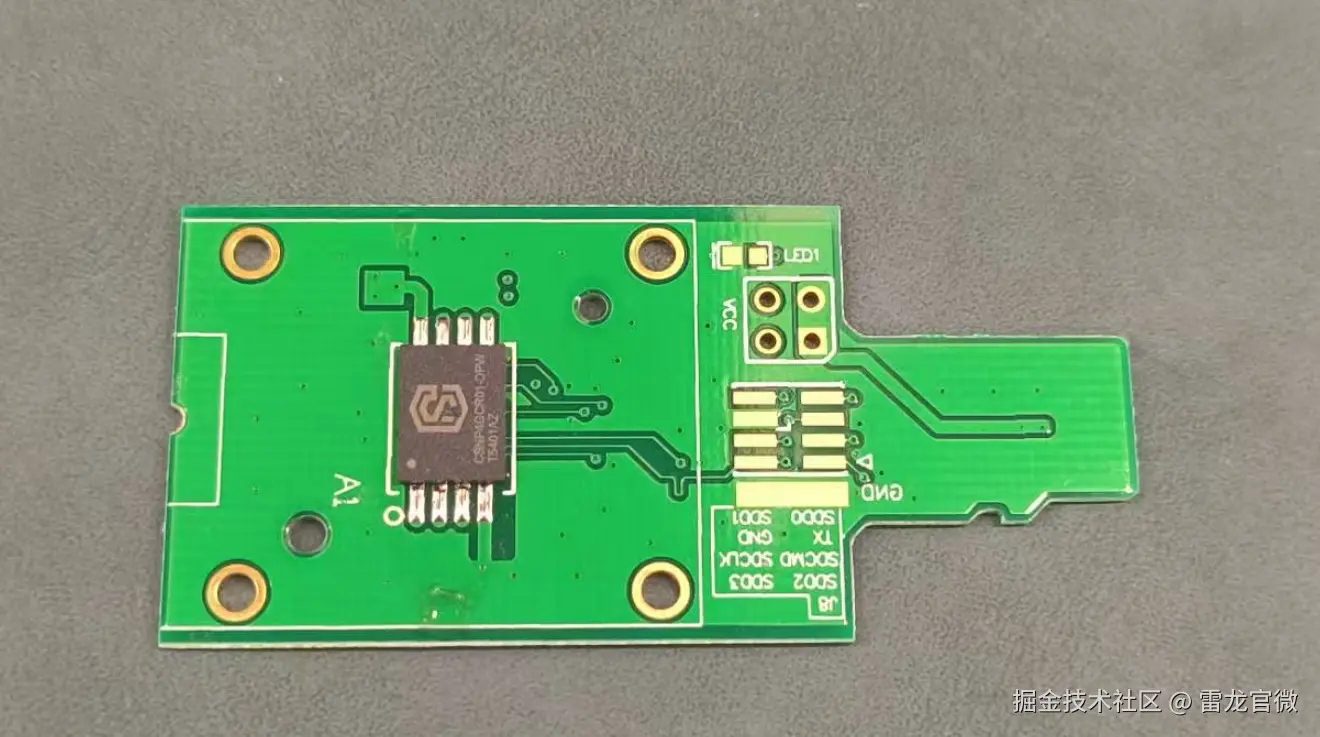

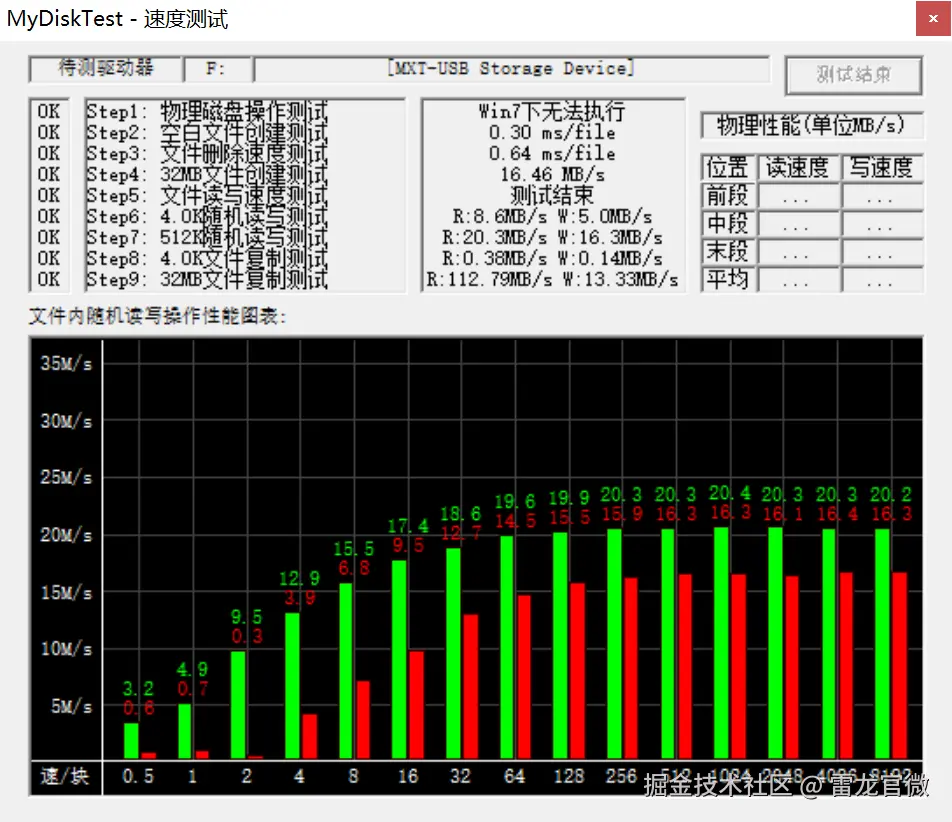

我们使用官方提供的SD NAND转接板，通过USB 3.0读卡器连接至PC。采用 MyDiskTest 软件进行读写速度测试，结果如下：
测试结果：
顺序读写（32MB文件复制）：读取速度约 112.79 MB/s，写入速度约 13.33 MB/s。
随机读写：
4KB 随机读取约 0.38 MB/s，随机写入约 0.14 MB/s；
512KB 随机读取约 20.3 MB/s，写入约 16.3 MB/s；
32KB 随机读取约 18.6 MB/s，写入约 12.7 MB/s。
性能分析：
从测试数据可以看出，该SD NAND在大块顺序数据写入时（如32MB文件复制）表现出 接近 13MB/s 的稳定写入速度，而读取速度更是达到 112MB/s 以上，完全满足快速数据回读需求。
在实际应用场景中，电网故障发生时会瞬间产生大量数据（如故障波形和事件日志）。测试结果表明：
顺序写入速度充足，能够确保在短时间内快速、稳定地记录故障波形，不会因写入速度不足而造成数据丢失。
中等块大小（32KB–512KB）的随机写入性能优异，能很好地支撑日志类数据的高频写入需求。
读取性能表现突出，便于事后对大规模故障数据进行快速调取和分析。
因此，该SD NAND 的读写性能完全可以满足 RTU快速记录故障波形和批量日志存储 的应用需求，为后续事故分析提供可靠的数据保障。
（二）容量真实性与数据完整性校验

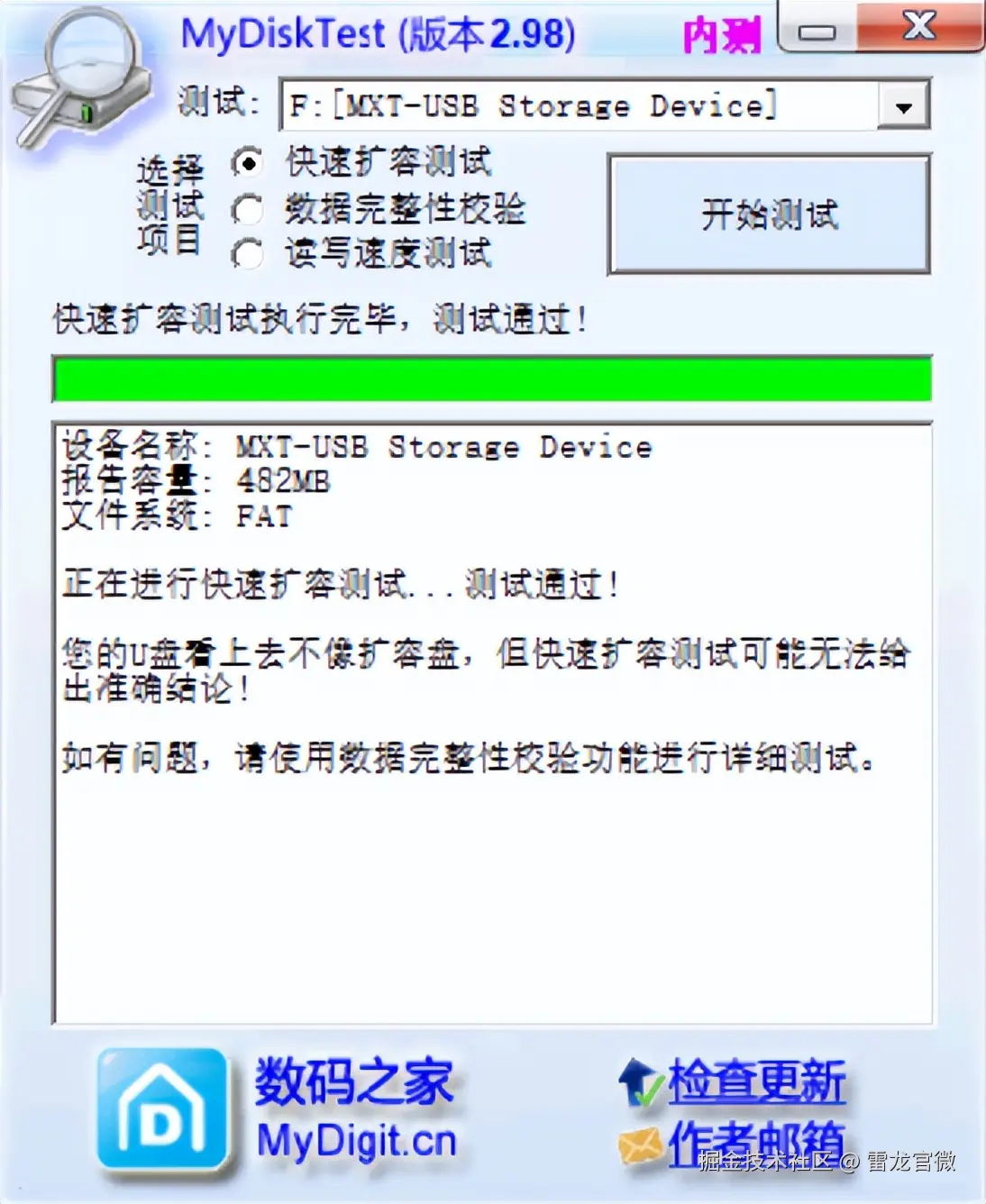

我们借助MyDiskTest，开展容量真实性与数据完整性校验。依次进行快速扩容测试、数据完整性校验，测试过程及结果如下：

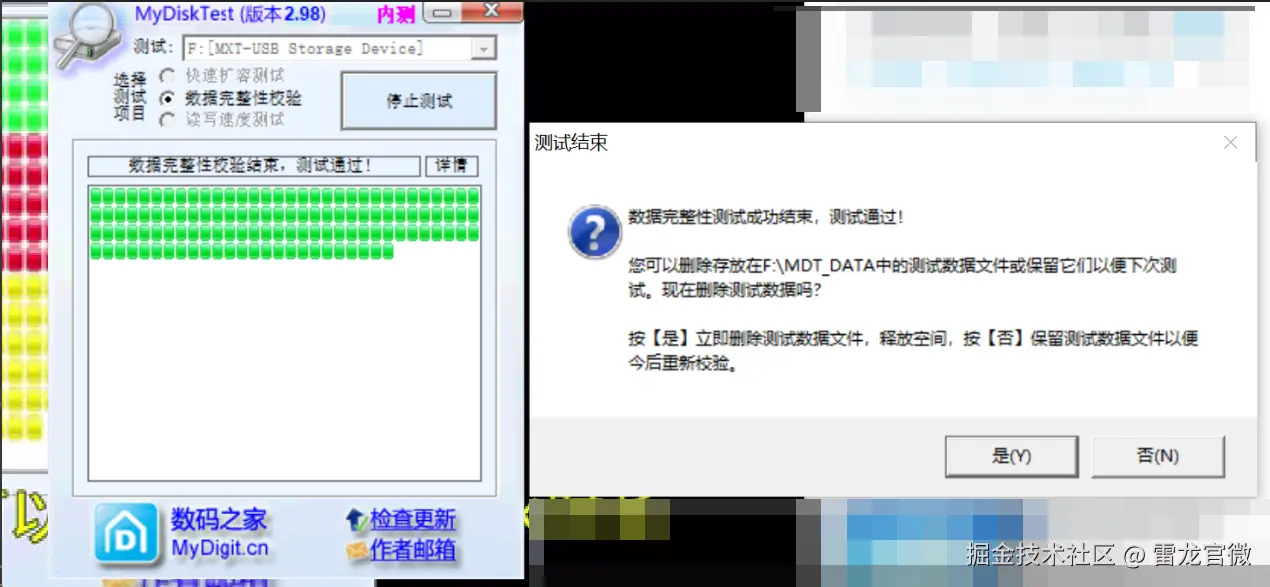

测试结果分析：先经快速扩容测试，设备“测试通过”；再进行数据完整性校验，同样“测试成功结束，测试通过” 。这表明该芯片容量真实无虚标，全盘数据写入与校验未现错误，数据存储稳定可靠，可保障RTU采集数据精准、完整保存。
🎯 五、未来展望与方案总结
展望未来，随着能源互联网与边缘计算的深度融合，RTU的职能正从单纯的“数据中继站”向智能化的“边缘决策单元”转变。海量数据的涌现与复杂算法的本地化部署，正对存储系统的可靠性与耐久性发起新一轮的考验。
本文所介绍的GD32F450IGH6与CS创世SD NAND（CSNP4GCR01-DPW）技术方案，正是应对这一挑战的典范。它以强大的国产MCU为“引擎”，以坚固可靠的国产工业级存储为“底盘”，构建了一个不仅能完美胜任当前电力RTU严苛任务，更能从容拥抱未来技术演进的平台。CS创世SD NAND凭借其SLC晶圆的长寿命、LGA封装的高可靠性以及内置的先进闪存管理机制，为智能电网终端提供了超越传统方案的数据安全保障与长期价值，无疑是助力电力设备制造商打造新一代智能化、高可靠性产品的核心力量。
如您对本产品的技术方案感兴趣，欢迎免费申请样片和测试板进行验证与评估，详情请访问雷龙发展官网.
