超导单或多域晶体
一、产品概述：
超导单或多域熔体织构的 YBaCuO、GdBCO 和 EuBCO 晶体。具有能够容纳高磁场并展现出强大吸力的圆盘、方形及其他形状。适用于自稳定无摩擦磁轴承、磁耦合器、飞轮、混合器等。
二、产品规格书：
材料：含过量 RE₂BaCuO₅ 的熔融织构 REBa₂Cu₃O₇₋ₓ
基本配方：RE1.8Ba2.4Cu3.4Oₓ + 添加剂
制备方法：籽晶熔融生长法
临界温度：约 90 K

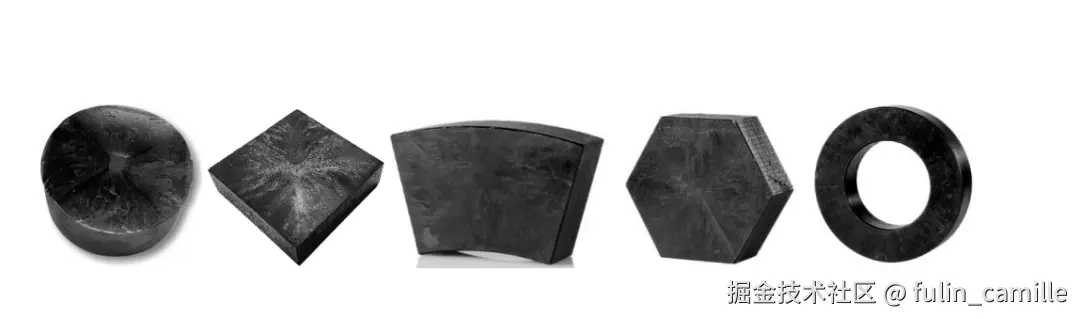

形状：圆柱形、方形、矩形、环形、环段或其他形状
捕获磁场：最高可达 2 T（77 K）
悬浮力：20 – 865 N（77 K）
深圳市富临神通科技有限公司生产
三、标准产品列表 ：

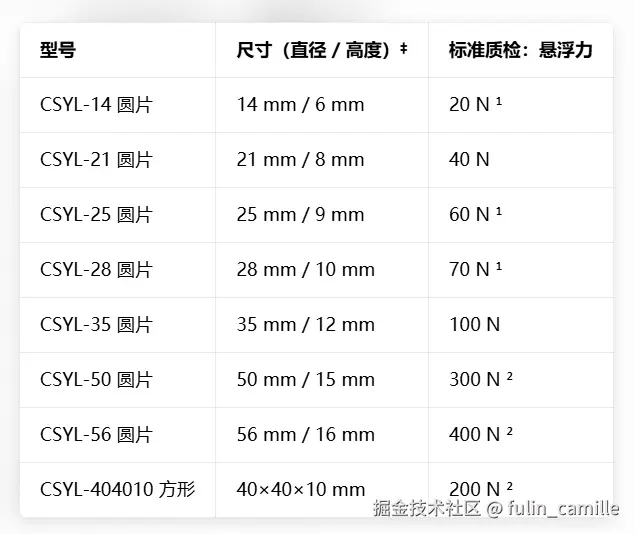

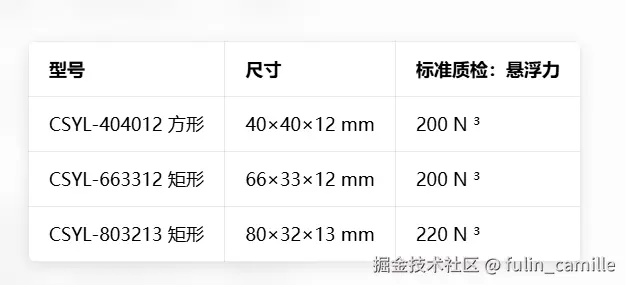

1.YBCO 单畴
2.YBCO 多畴

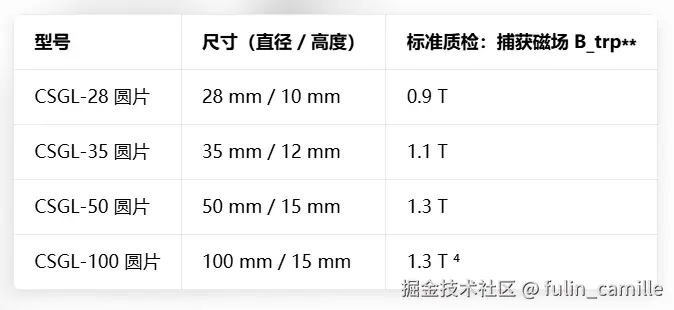

3.GdBCO 单畴

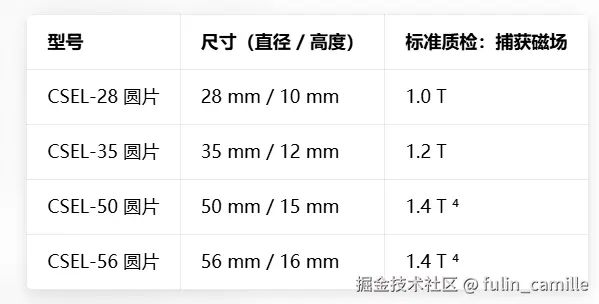

4.EuBCO 单畴
五、注释 ：
直径标准公差：+5%；其他尺寸公差：+0.1 mm 可定制其他形状与尺寸。
¹ 悬浮力在 77 K、零场冷条件下测量，F₀ 为间距 0 mm 外推值
² 采用对应直径的圆柱形 NdFeB（N52）磁体
³ 采用对应尺寸的立方体形 NdFeB（N52）磁体
⁴ 采用 NdFeB（N48）、20 mm 立方体 N-S-N 轨道 ⁎⁎ 捕获磁场在 77 K、场冷条件下测量（外加磁场 B_ex=1.6 T），测绘面距块材表面约 1.5 mm
本质检系统可测最大值，实际值更高（详见附加数据）
六、精选数据（标准与非标质检及研发结果）：

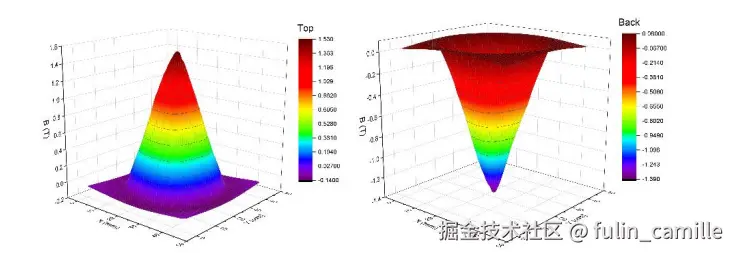

图 1 ：捕获磁场分布示例（GdBCO/Ag，直径 35 mm） EuBCO/Ag（距表面约 1–2 mm；77 K））

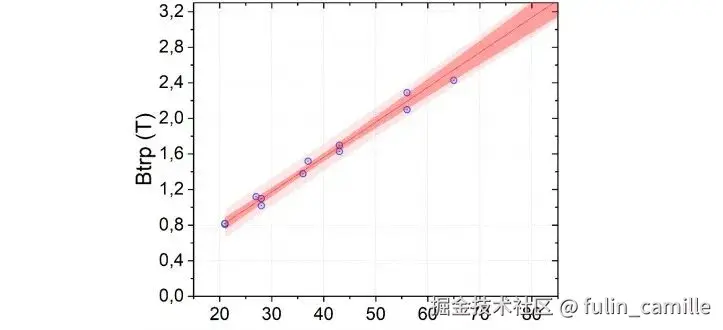

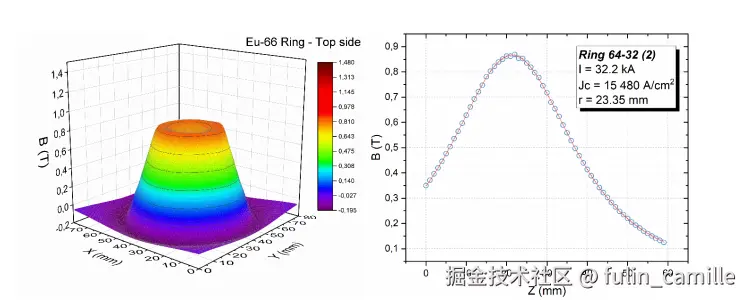

图 2 ：预期最大捕获磁场（EuBCO/Ag） CAN 超导体Eu-66 环形 - 上表面 0.9环形 64-32 (2)临界电流密度 Jc = 15480 A/cm²电流 I = 32.2 kA半径 r = 23.35 mm）
图 3：捕获磁场分布 3D 图与内径 Z 轴扫描（EuBCO/Ag – 环形块材

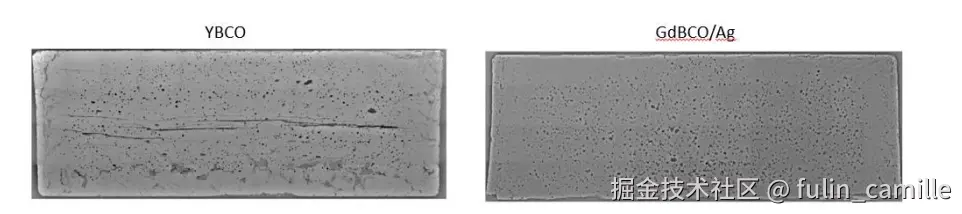

图 4：YBCO 与 REBCO/Ag 微观结构对比（截面）

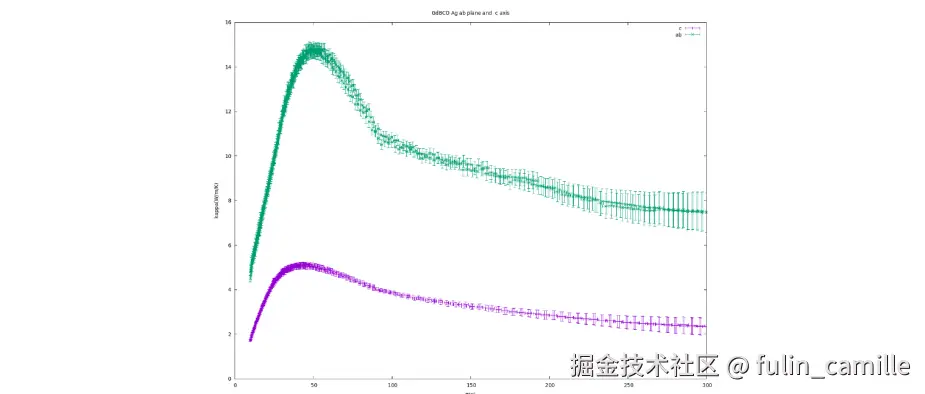

图 5：GdBCO/Ag 在 c 轴（紫色）与 a/b 面（绿色）方向的热导率
